RAT7拆解和更换微动

wlandytex

今天收了个RAT7的活，更换鼠标左键的微动，一看到这鼠标就头大，拆起来会很麻烦，没办法开工。

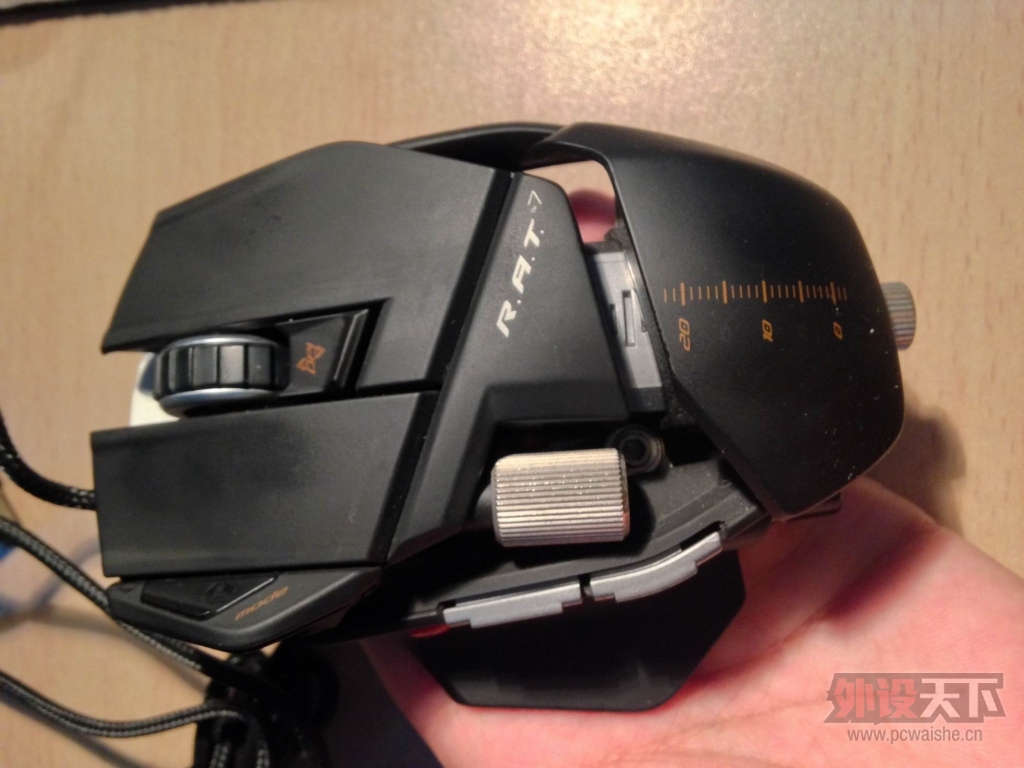

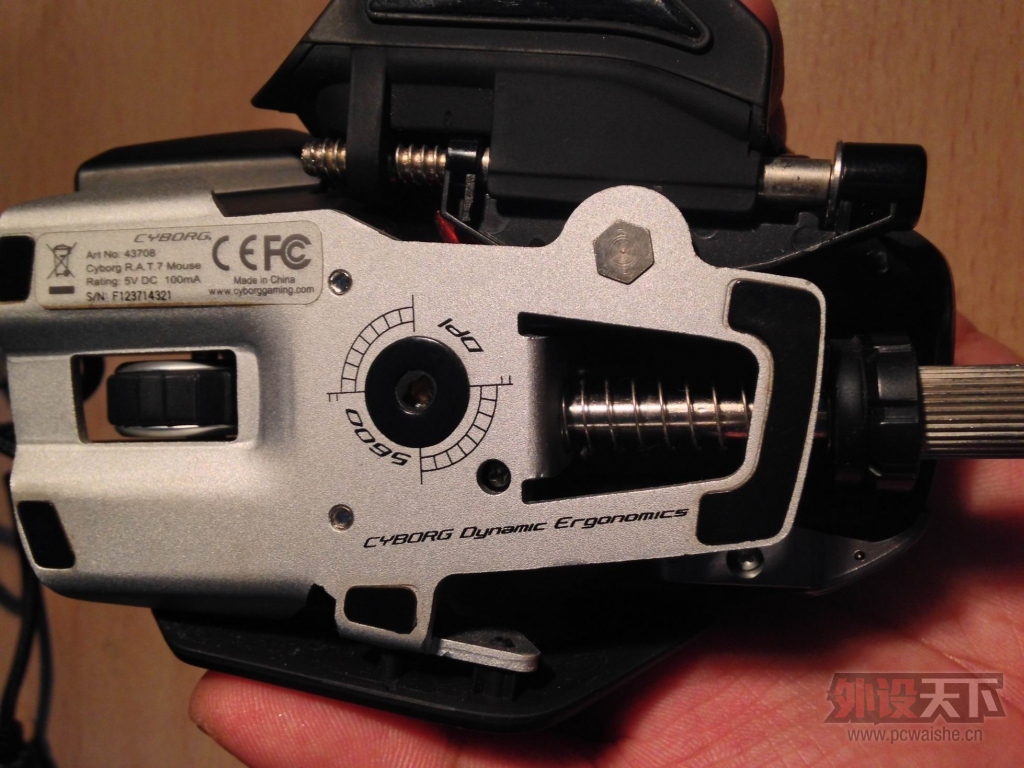

先看看鼠标的正反面，找找螺丝位。





先将配重的砝码去掉。将菊花拧开就可以了。

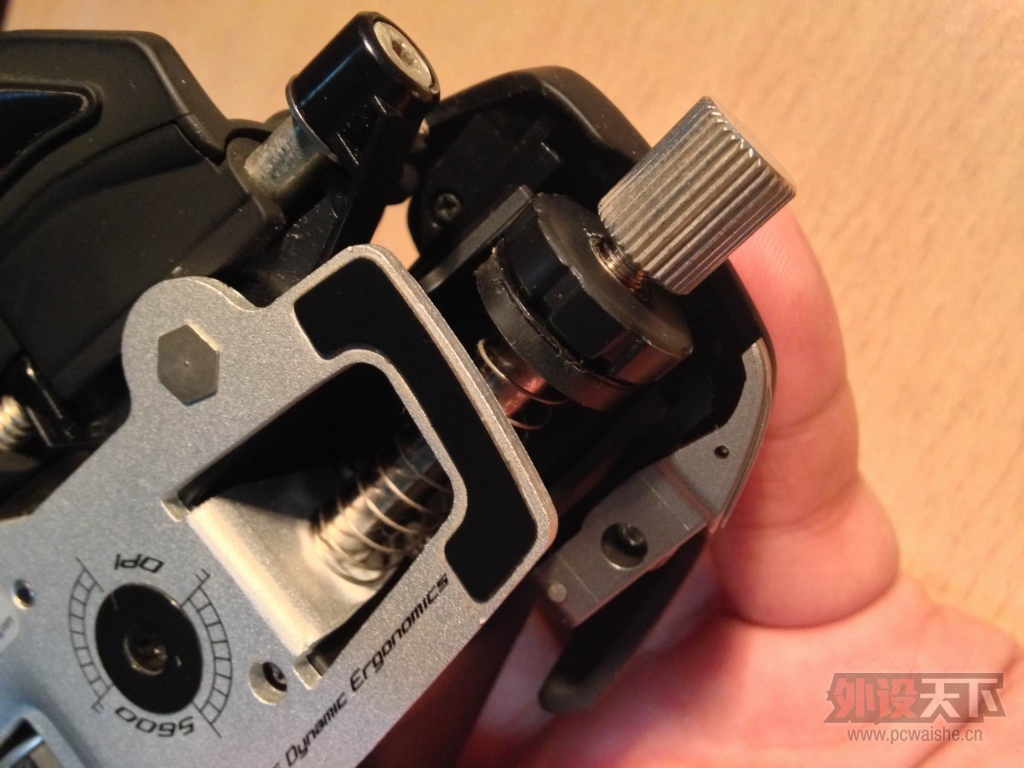

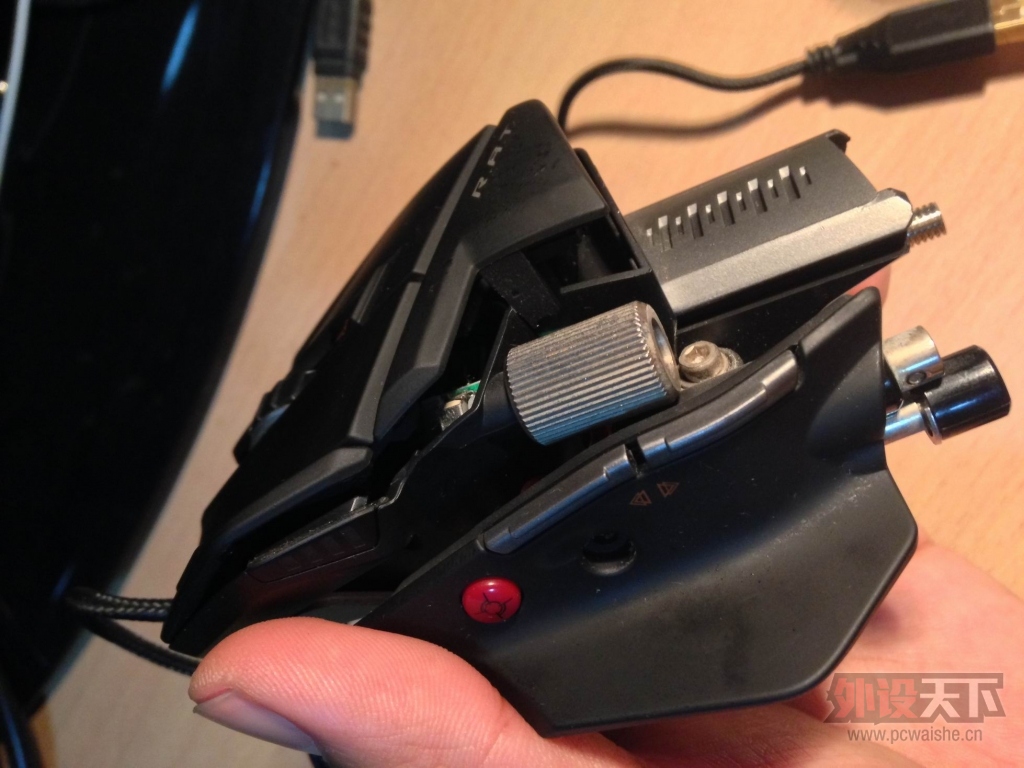

然后将可以调节的掌托卸掉，按着调节距离的开关一直往后拉就能彻底卸掉。

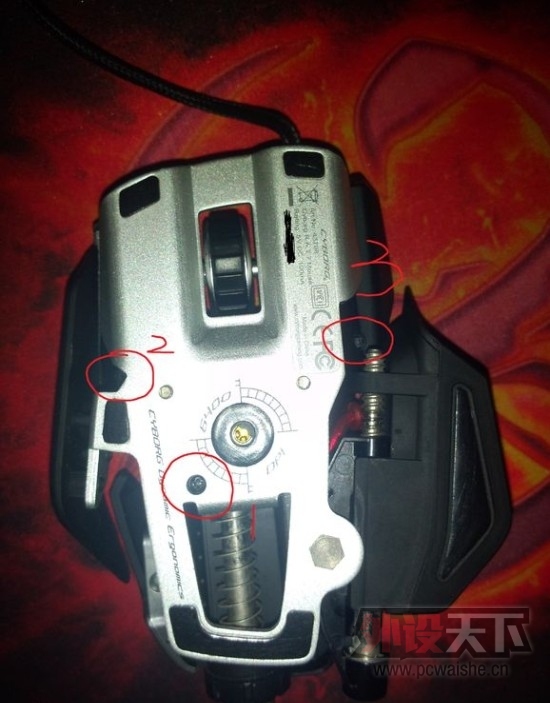

之后就是拆螺丝了，虽然看着复杂，但是需要拆的螺丝就三颗，一下我们看下螺丝的位置图。



将三颗十字螺丝拆掉就可以开盖了。开盖先从屁股先上翘起一点，然后将上盖向后抽一点才能拆下来，因为上盖前端左右各有一个卡子。

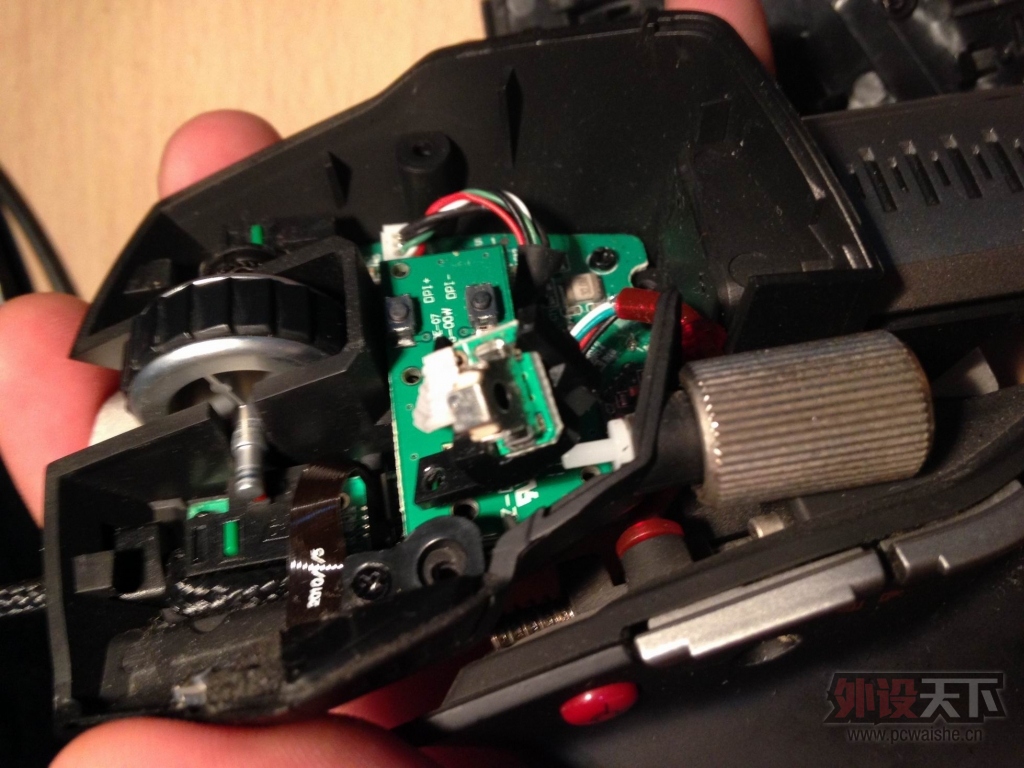

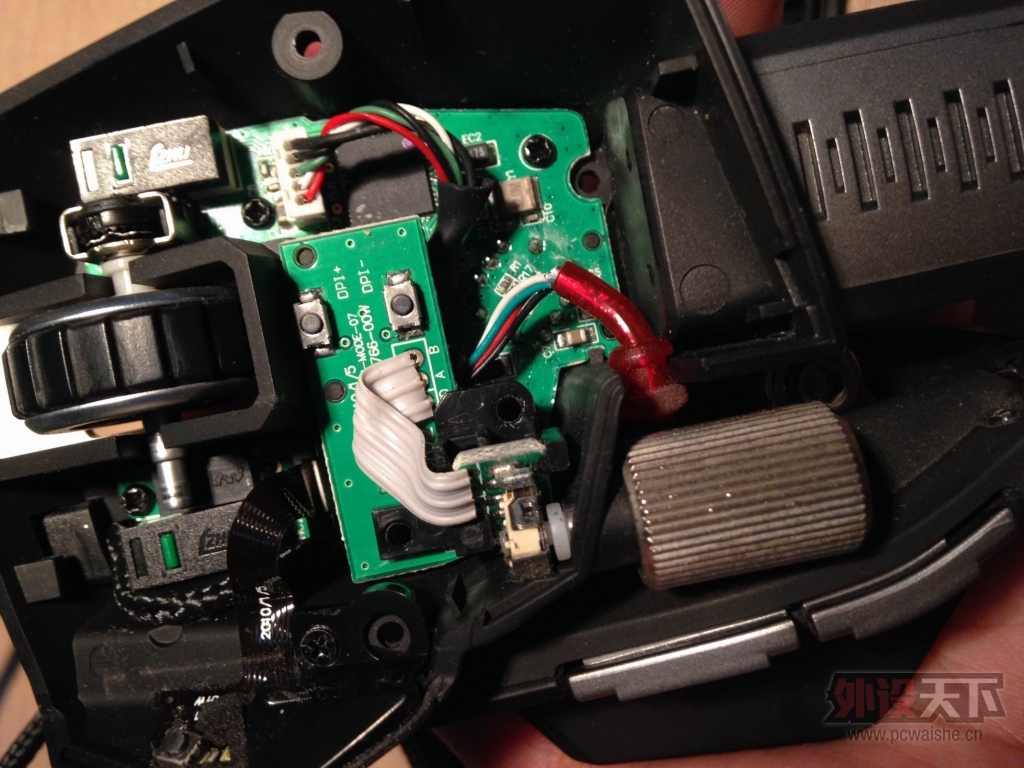

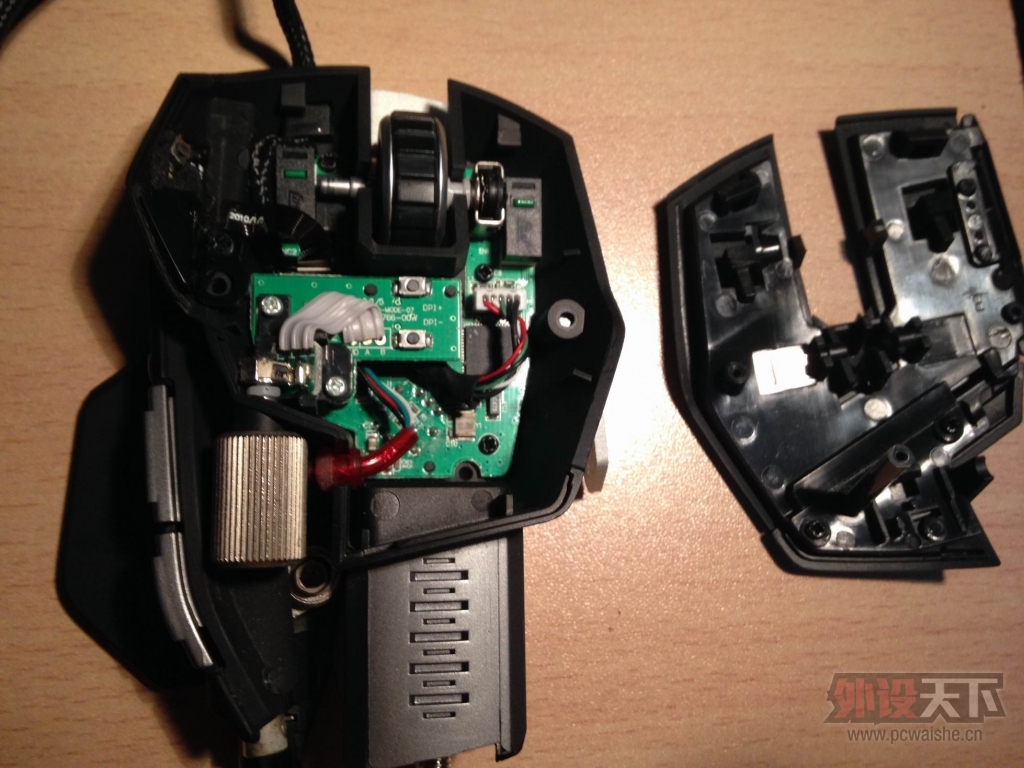

上壳下来就是个好的开端，原来大转轮里面是个编码器，我们继续，接下来拆掉固定编码器的两颗白色螺丝，然后将编码器从大转轮的固定端摘下来。

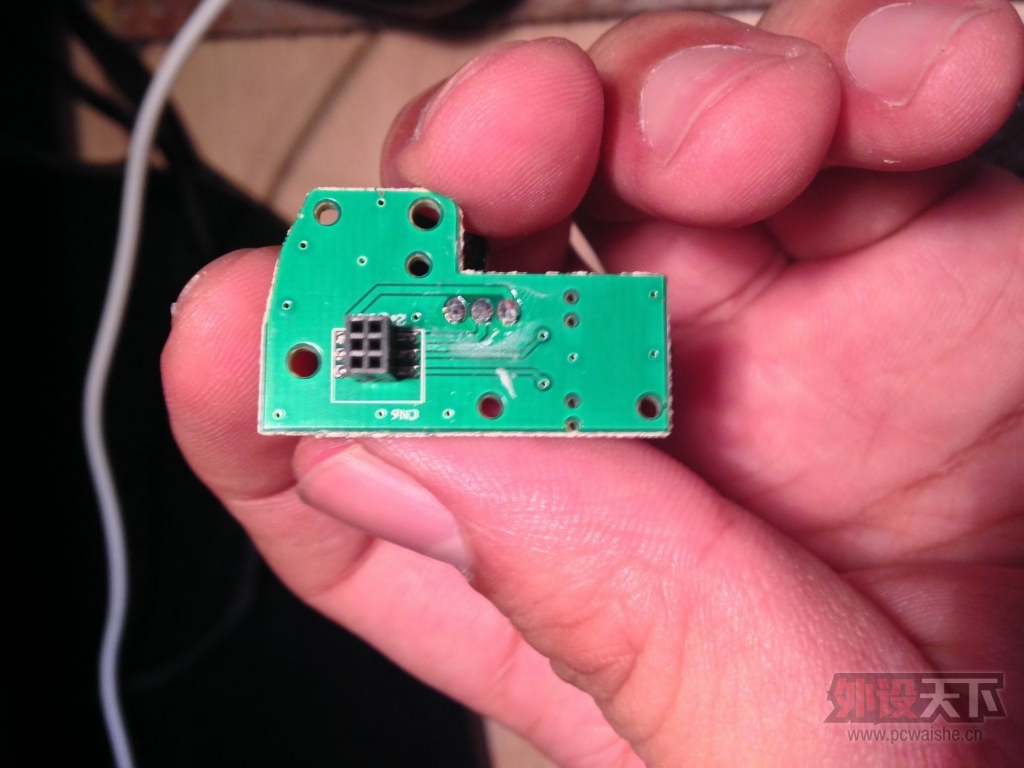

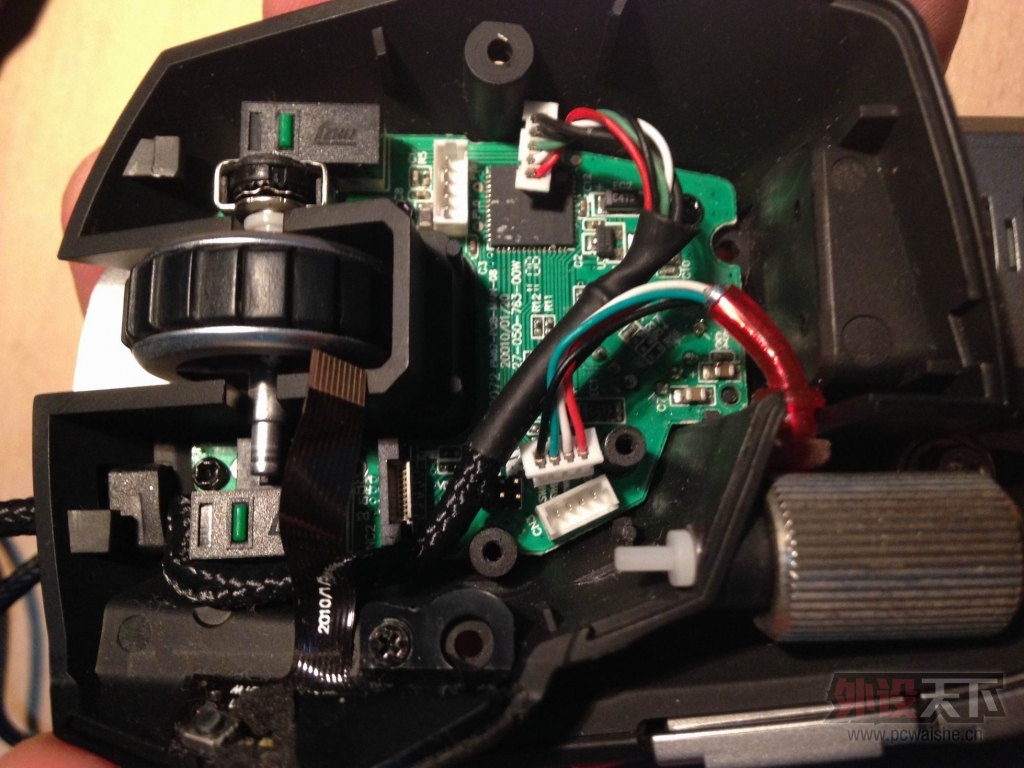

接下来拆解下面的链接板，这个板子是跟主板用六根对穿针和插槽链接起来的。所以只要轻轻翘起就能把连接板拆下来，但是用力一定要均匀，否则会弄弯6跟针脚，针脚弯了就麻烦了。

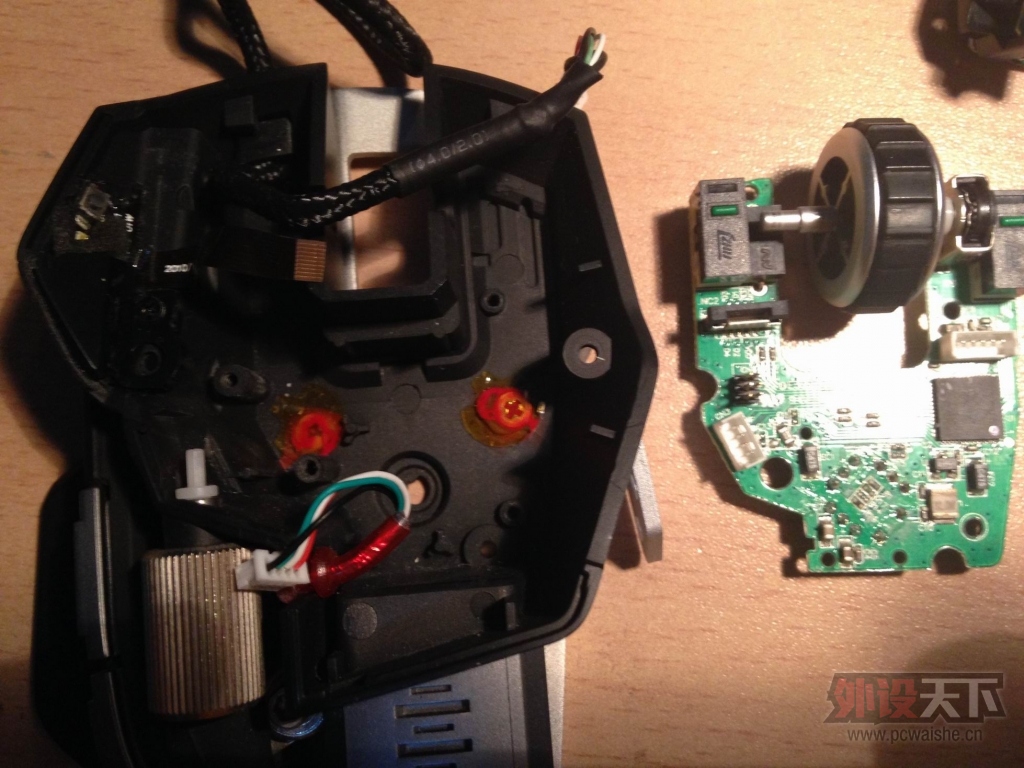

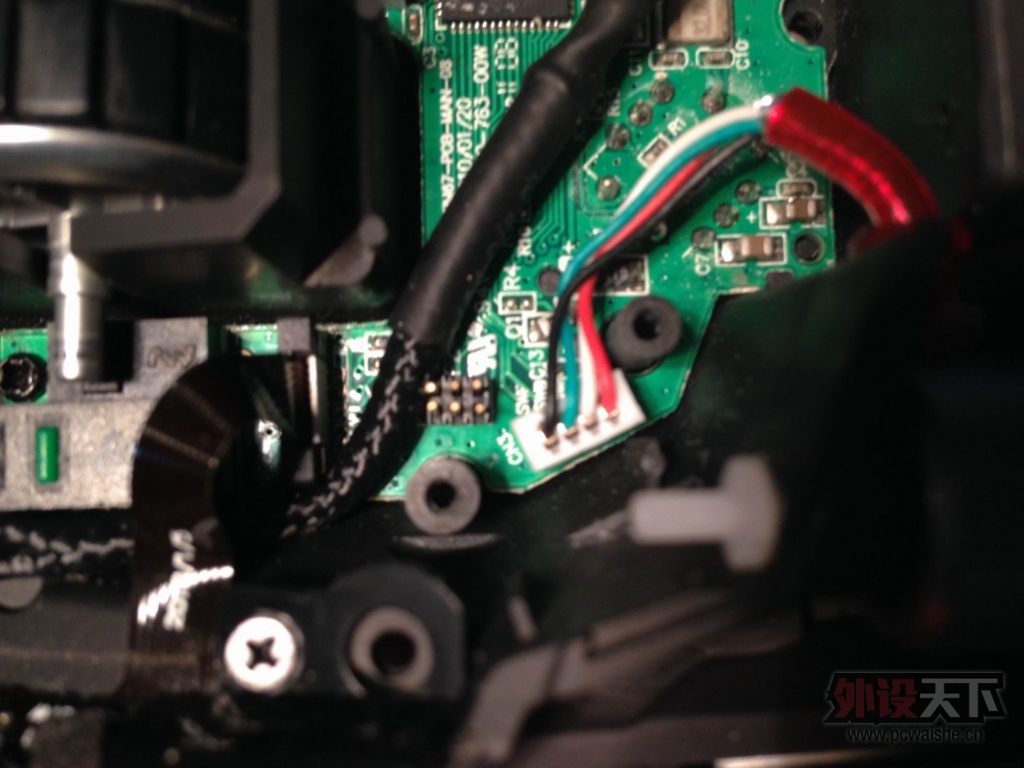

剩下的就简单了，拔掉两个连接插头和排线，再拆掉底板上的三个黑色螺丝主板就可以彻底摘下来了。但是翘起主板的时候还是要轻拿轻放。避免造成损伤。

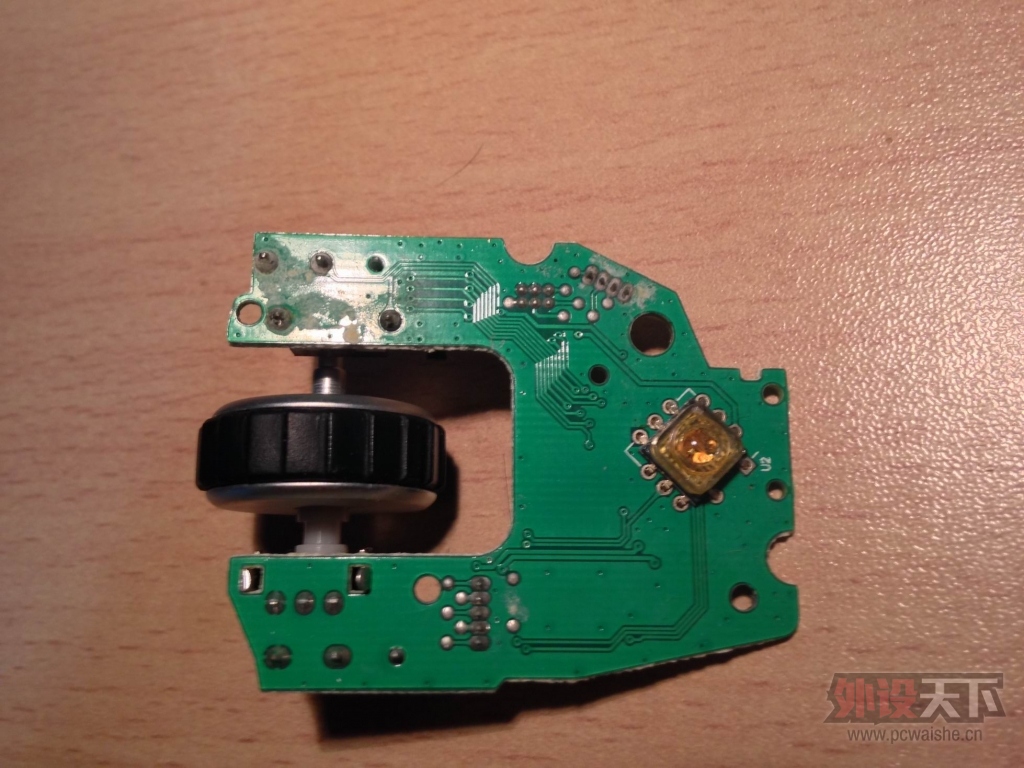

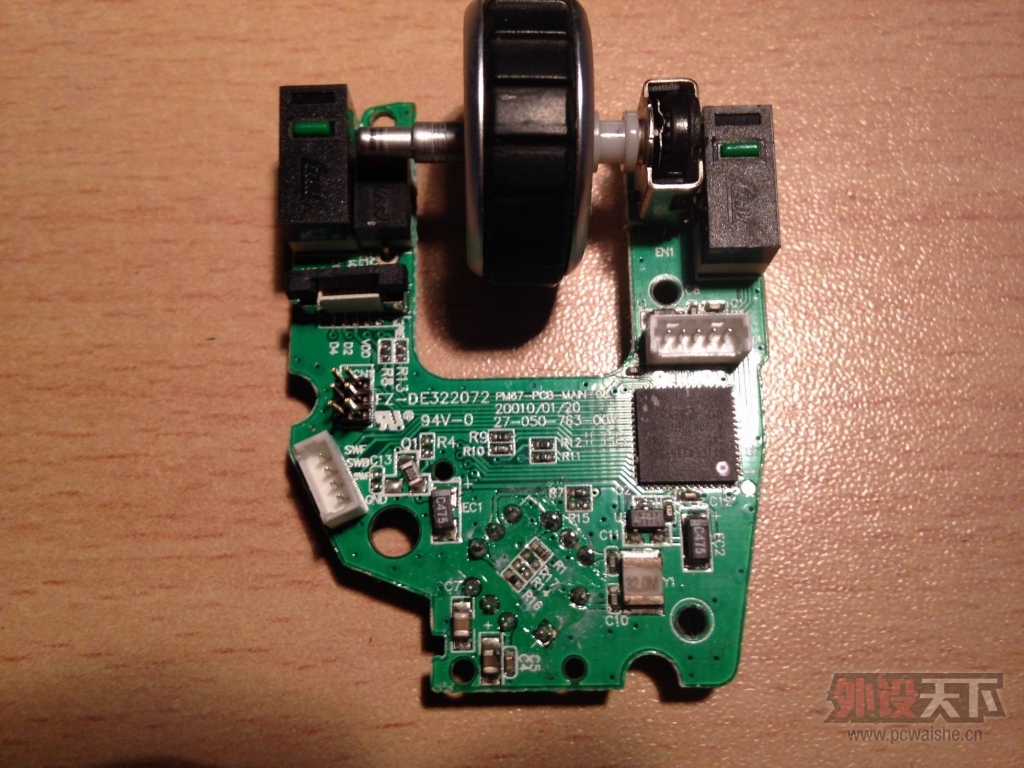

给主板来个正面和背面的特写。

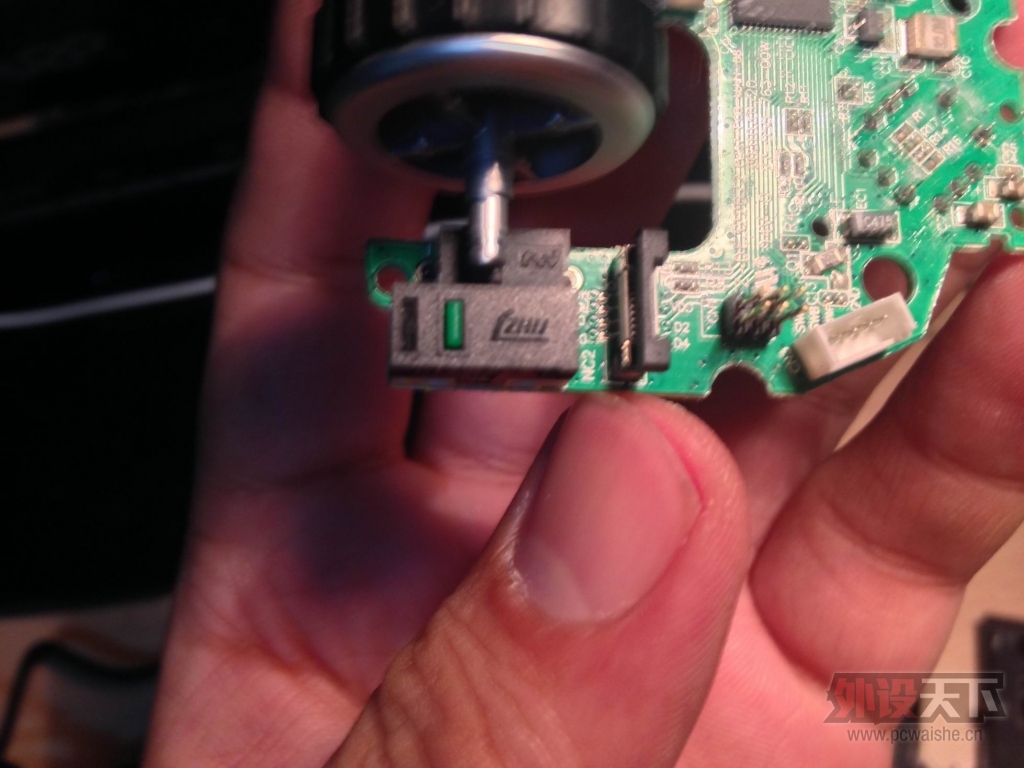

给微动来个特写。绿点，闹不清啥牌子，有知道的说一声。

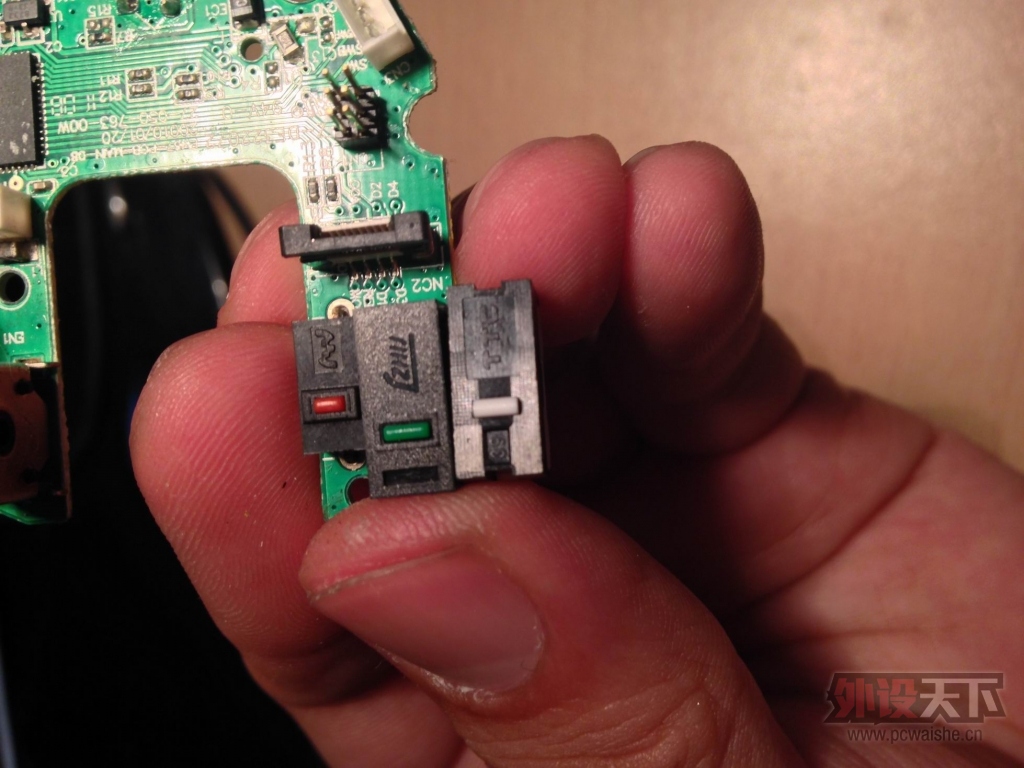

找了半天感觉只有TTC的白点还能代替这个微动的手感。（手感相似）


废话不多说了，上神器，吸锡加热器（吸锡烙铁）。用这个拆微动去引脚的焊锡非常简单和高效。

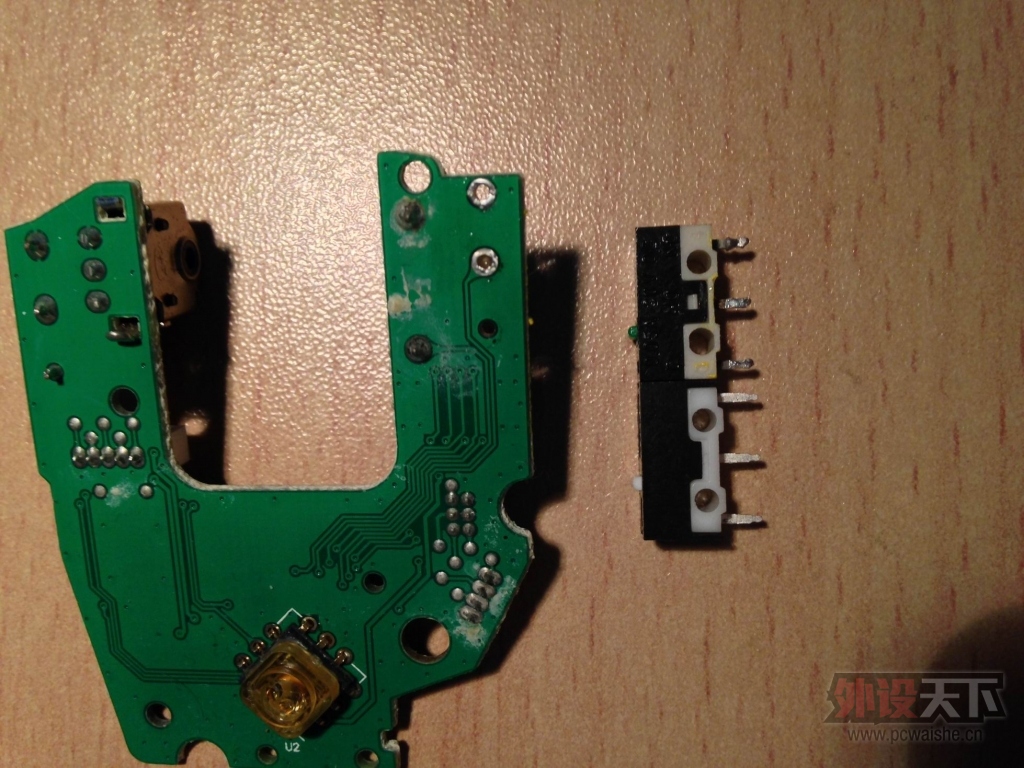

主板上只有前两个引脚上了焊锡，毕竟也就这两个引脚起到触发的作用。

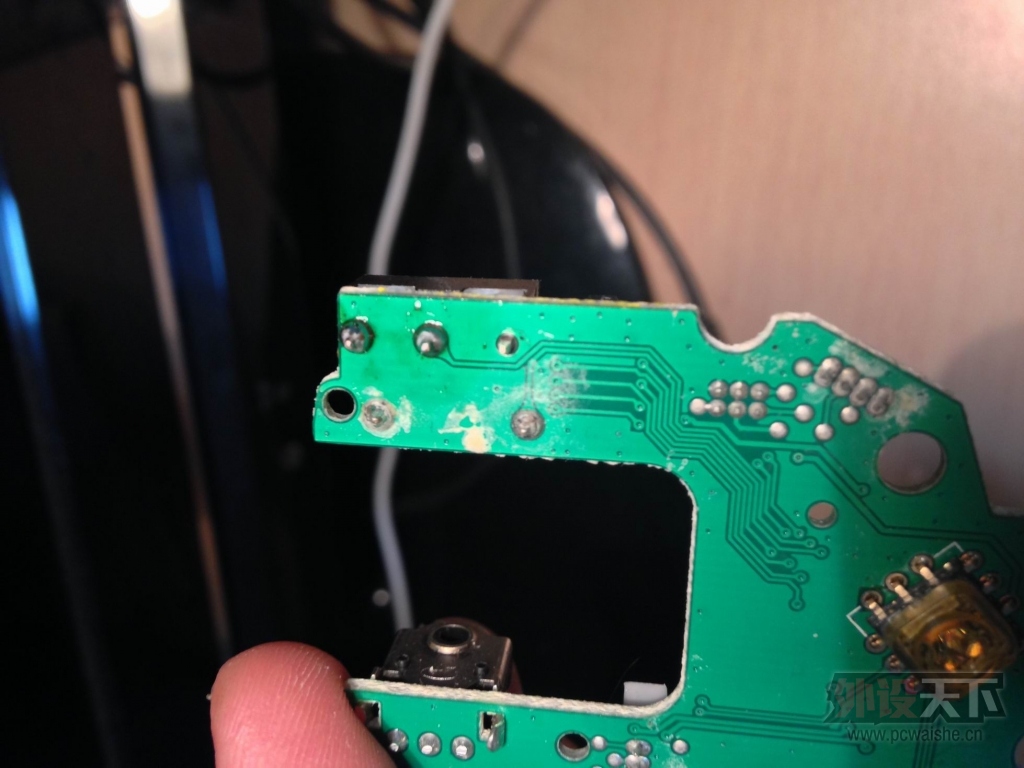

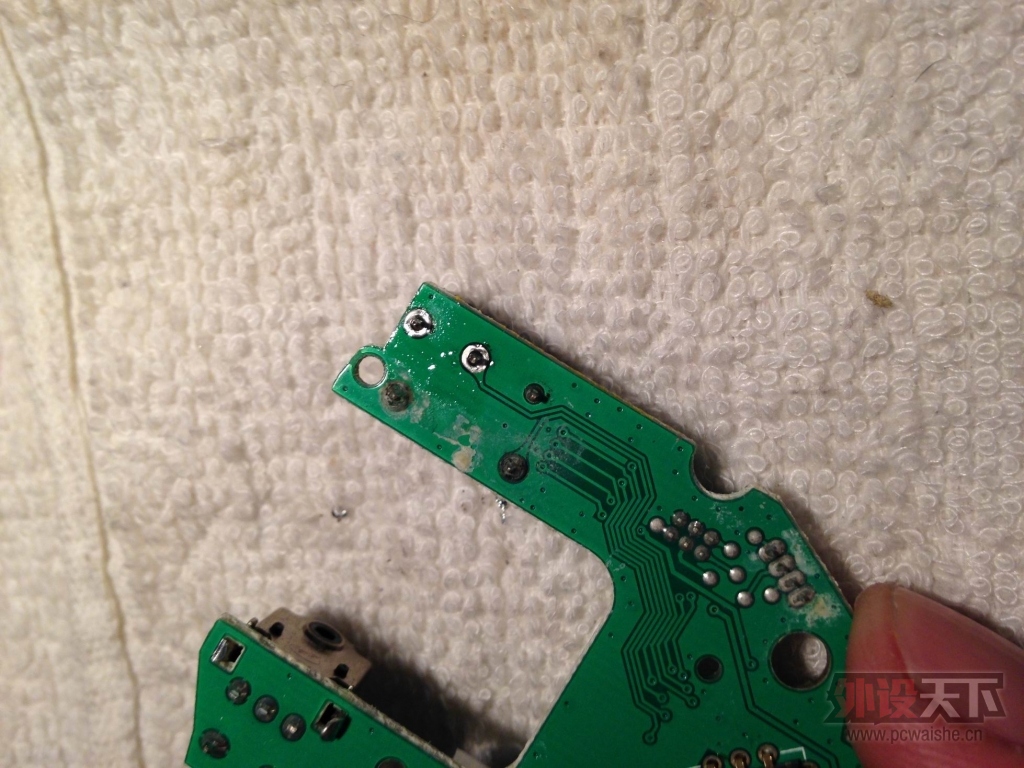

吸锡烙铁清理的出来的焊盘还是很干净的。

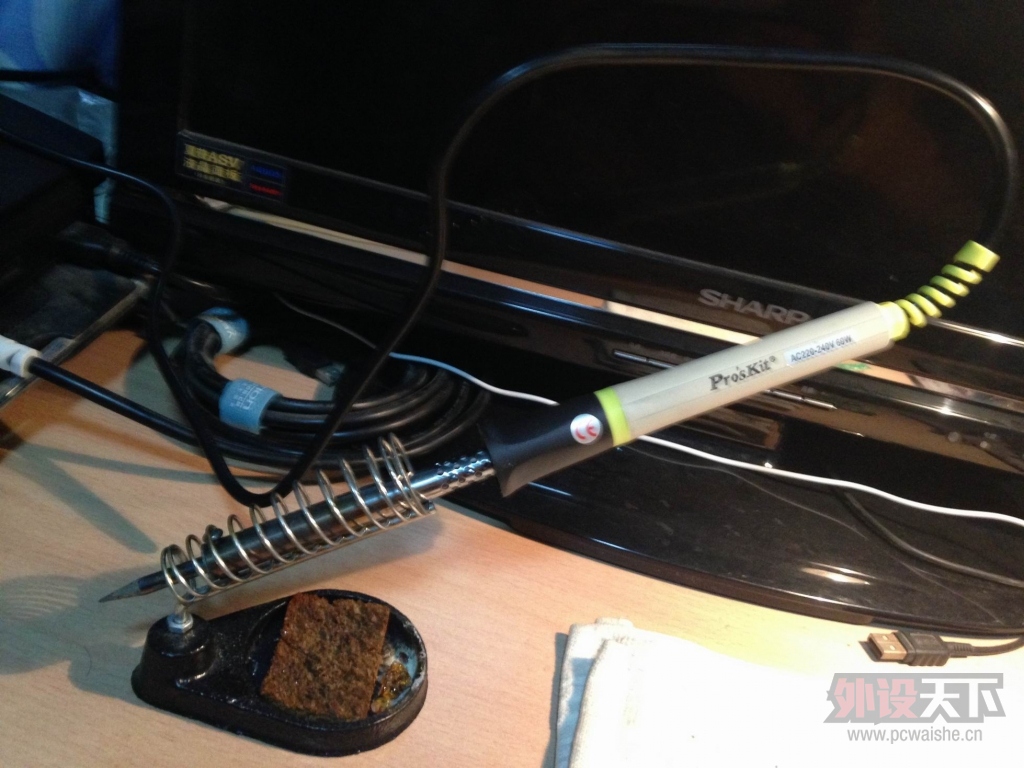

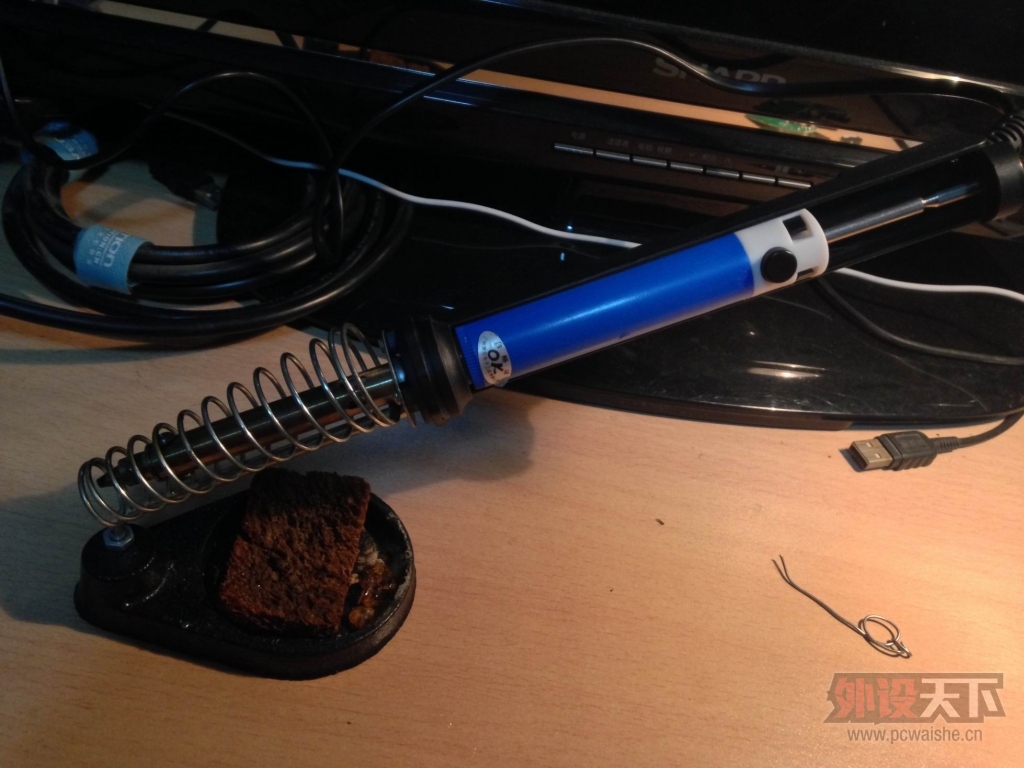

之后我们上我的神器（又尼玛是神器。。。。）台湾宝工的烙铁温度能到520度，专门我修电源用的，不建议大家用这么高温的烙铁，容易烫坏焊盘。


大功告成，其实这才完成了一半。看看我的焊点手艺还不错吧。


为啥说只完成了一半呢？好吧，当你想把它装起来的时候头就更大了。后面就不上图了，为啥我总插不好排线呢？插，插，插了10分钟才插进去。G500的排线也总这么困扰我。希望你们都能顺利插进去。最后安装完毕，通电，功能各种没问题。就是明显压力克数相同但是回弹的感觉没有那么细腻了。就到这里了，提前祝大家元宵节愉快。
