MX开关轴~~【小Qi】科普贴/图集/拆解~~修正错误

imQi

先说明，小Qi很穷，一颗开关轴也没有，哪位壕愿意廉价出我几颗，感激不尽。。。

龙哥对内容的纠正：

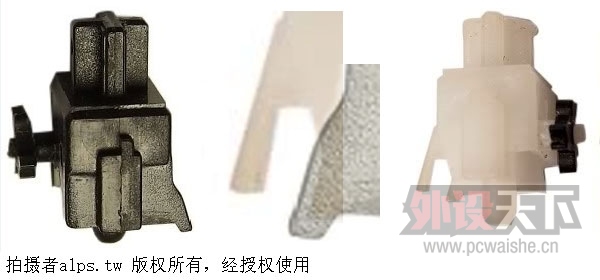

本文提及，开关轴有3种版本，其轴心颜色是不同的，实际上手感也是有一定差异的。白色的是线性的手感，黑色的是轻微段落的手感。
从下图中可以清晰的发现这种区别


另外， 开关轴装上键帽以后是要比一般的轴高一点的

曾经，龙哥的帖子为大家普及了不少轴体知识，但是有关轴体的文章越来越少，似乎国内玩轴体的人不多，现在更多的人关注灯、金属壳。如今搜寻到几篇有关轴体的文章，现在分享给大家（内容翻译自DT Wiki）


开关轴在cherry MX家族中颇为特殊，是一种锁定式的机械键盘开关。无段落，手感生硬。型号MX1A-31XX；触发压力60cN

开关轴的英文是Cherry MX Lock。



特点

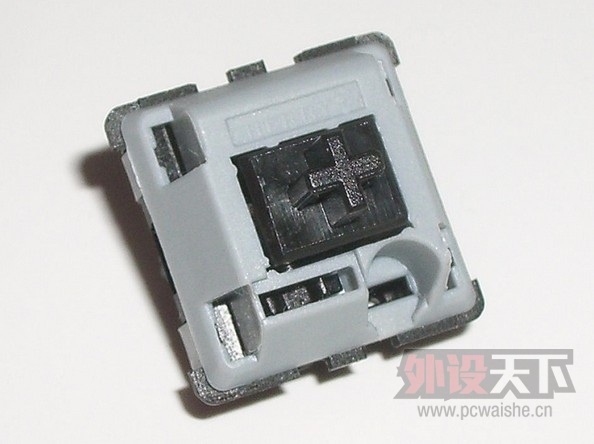

Cherry MX开关轴是具有锁定机构的轴体，可以在通断两种动作之间选择。在断路位置按下后，开关轴会保持通路、持续触发并保持在被按下位置，即便手指抬起；当第二次按下，开关轴会由通路变为断路，停止触发，回到原来抬起的位置；反之亦然。为了给锁定机构留出位置，LED灯孔被移到了轴体右侧。

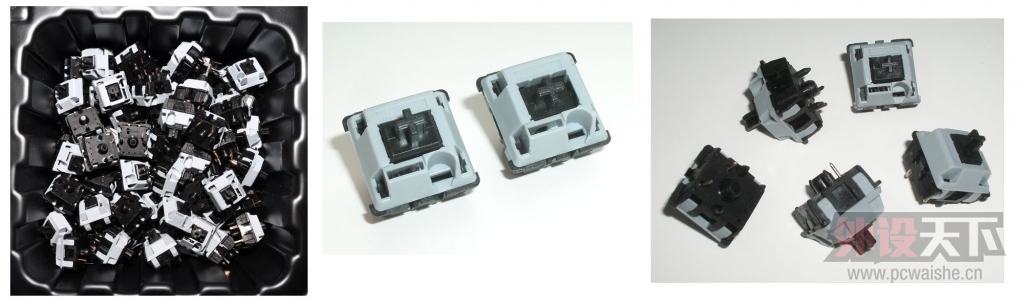

Cherry MX开关轴是少数上盖颜色与底座颜色不同的MX轴。常见版本上盖颜色为灰色，底座颜色为黑色，轴为黑色。

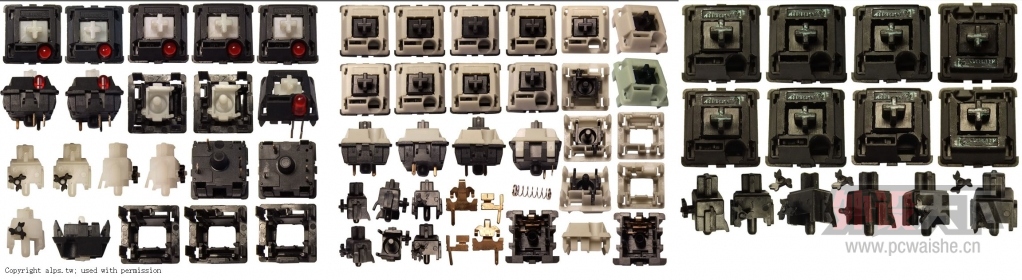

实际上开关轴有3个版本，如图，上盖为灰色或黑色，轴心白色或黑色，齿轮均为黑色。其上盖并不与其他MX轴兼容

动作
Cherry实现锁定的方式不同于大部分公司。Cherry MX开关轴在轴心侧边有一个转轴，上有一个多齿的转盘。转盘具有3组齿状结构，每组之间都有一个小缺口，可以被上盖处的突起卡住。因此转盘运动会受到上盖内部的突起限制，突起中的突缘使转盘在按下时转动，当转盘转到特定位置时会被缺口卡住，从而使轴心固定在按下位置；再次按下，突缘使转盘继续旋转，缺口不再卡住轴心，令其抬起。

手感
类似黑轴，但是按下后不会抬起，只有再次按下才再次弹起。不同于其他的开关轴，Cherry MX开关轴是完全线性的，没有段落感和打键音。

历史
Cherry MX开关轴是上世纪80年代出现的轴体.可以直接从制造商或部分供应商手中订购。价格约为$6-8.

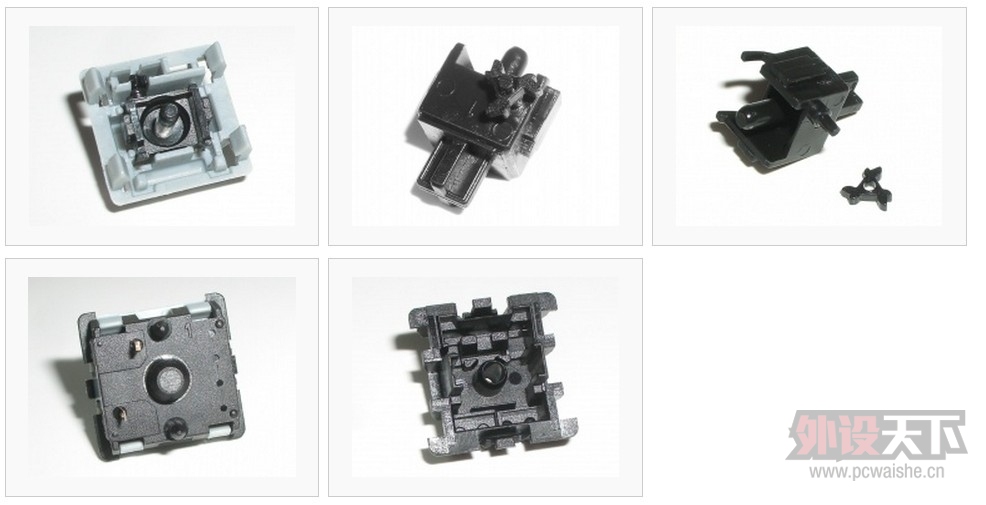

拆解



翻译自deskthority Wiki last modified on 23 Nov 2013. Viewed on 21 Jan 2014.原作者Daniel beardsmore、7bit等
最初发表于EC Wiki 小Qi翻译图片授权协议请参见DT Wiki，部分图片来自alps.tw 已获得许可，请勿擅自使用。
使用本文内容请注明原网址及翻译、作者！

感谢龙哥对内容的更正

mvpcc

这个得学习下。。。

兲漟

BD~

HUAD-art

类似黑轴，但是按下后不会抬起，只有再次按下才再次弹起。 这样的手感不知道如何呢！

imQi

HUAD-art 发表于 2014-2-6 19:07
类似黑轴，但是按下后不会抬起，只有再次按下才再次弹起。 这样的手感不知道如何呢！

买一颗就知道了

m0squit0

好贴

akun1314

建议新出的键盘功能键上可以加一颗让大家都感受一下

imQi

akun1314 发表于 2014-2-6 21:13
建议新出的键盘功能键上可以加一颗让大家都感受一下

搞一个全开关才高大上啊

tommyclerk

开关轴以前有大神给我普及了，这种轴一般有啥用处
