Cherry G80-1869 原厂二色键帽 绝唱版？

混沌邨

G80-1869HPNUS-2 功能、外壳、轴体、线路板同G80-1865LPNUS-2，区别为键帽材质、工艺更好、更复杂。其余部分的评测可以参考前篇http://www.pcwaishe.cn/thread-542098-1-1.html



Z年份 2013年第40周第284把，唉，据说是最后的绝唱了，以后不会再有1865、69生产了，估计有其他的代用型号了吧。在cherry.de的官方网站1800介绍页面居然还有新轴的介绍，应该会有1800系列的新轴产品吧，同样的在3000产品页面却没有看到新轴的介绍。

其他评测略，直接改，这次的改造目的是无线USB（切记不是无线键盘）。4200mAh的锂离子聚合物电池，移动电源充电管理主板，无线充电系统，光纤导光系统，无线USB信号传输系统，整和起来就是本次的这把终极键盘电路系统。在轴体，键帽方面会选择84年产的老黑轴，GPL-227润滑，弹簧可能也会做润滑，卫星轴的润滑替换也是必须的，键帽会配些花花绿绿的。



首先要从最难实现的无线充电开始，因为1800、65、69、90键盘的外壳太厚，底部厚达5毫米左右，根本实现不了无线充电（套件对两个线圈之间的距离位置有要求）。
只能如下办法解决：
1.从底壳内部挖薄外壳，除非哥有电磨或者CNC，不然手工……想想就觉得这个想法很坑爹。
2.从底壳底面挖个大小合适的坑，这个比起刚才那个工程量稍小，可以手工实现。
3.直接贴到外壳上，貌似山寨味道浓郁啊……毫不犹豫的放弃这个办法。



仔细的比划了一下充电底座，发现……不论怎么放都不爽，唯独铭牌这个位置可以很好的支撑住，额外的好处同时也比较美观，如果挖坑放好，然后填充上补土或其他东西，基本一点都不影响原本的整体性和美观程度，一举多得。
首先本次外观处理最难点，完好无损的撕掉铭牌，这个不仅要手艺还要运气了，满屋子都没有找到电吹风……大半夜还没有办法去找邻居借，别提过程多悲催了……搞了一个多小时，还怕自己的指纹留在背胶上，
然后就是开始痛苦的经历，挖坑……还要注意好尺寸和位置，我越发的想要拥有一台自己的数控加工设备了……特别需要注意的就是四个铁片的位置，那是和无线充电底座定位的关键，所以一定要准确，不过我发现对于手机来说这几个铁片加上无线充电底座的磁铁吸力足够了，但是键盘本身太沉了，不是很容易固定住，回头想办法给底座换四个磁力更强的吸铁好了。



原本的无线充电外壳不要丢，这里还要对准位置，然后用胶水固定住，我想的是用模型用的田宫AB补土来填平，等一天后……充电不能……原因不明……结果废了一个线圈，还返工重新抠出来……现在在等新买的到货，年关！快递各种不给力。下次试试看用AB胶，如果还不行，那就只能不填充了，或者拿去数控一下，打磨个塑胶板来补平了，不过肯定那样的话，贴上标签肯定不平。

比较终极的办法就是直接自己做个铭牌……这个想法给力，回头试试看……AB胶也不行的话，就做个自己的铭牌好了，反正这键盘也是独一份了。



这个嘛！是新时代的照明工具，光学照明和数据传输的进化基质……
扯多了，光纤分数据光纤和照明光纤，数据光纤更柔软，光损耗更低；照明光纤偏硬，不能任意弯曲，弯曲角度有限制，材质更硬、更脆。不过可以通过加热来弯曲，就是温度要控制的好一点。



光纤都有专用的剪裁刀具，切面要平整光滑才能保证通光度，咱这个嘛要求就不是那么高了，只要切的平整就好。不得不说，这材质真的很硬！十分的不好切，转圈切的，然后又用刻刀修平。原本用光纤的目的就是要保证和外壳平齐，所以嘛，切面的时候要用心哦~~！



这些各种不同的系统有好几个指示灯，这里取了移动电源的电量指示灯4个，每个显示25%的电量，另外一个是无线传输发射器的工作指示灯。考虑到上下盖扣合如果不能拆卸分开的话，会很麻烦，为了后续考虑，还是做成插拔的比较好的。正好手里有买ATMEL烧写器时候买的富裕的杜邦线，正好用上，美中不足的就是线太粗太硬了，不好弯折，布线不好布。



移动电源的主板原本，我比较看好的是一个带液晶显示的，可惜的是自带的液晶屏尺寸太大，设想的是如果和1800的指示灯窗口一边大的话，正好用上，科技范十足！结果悲催太大，要用只能开窗，而且看了几个都不支持聚合物电池。后来精挑细选才找草这个主板套件，看着做工、用料、功能、设计都是上上之选，唯一不实用的就是手电功能了，不过这个可以给以后的改造做个背光电源的控制比较好。哦~~~~！最重要的一点就是，这个可以控制输出电源的通断，市场上大部分的移动电源都是插上就输出，没法关闭，要想断开输出就只能拔掉，这个对于咱们这个改造目的可是有非常大的影响的。好在找到了合用的移动电源主板，值得一说的就是还有额外的充电正负焊盘~！

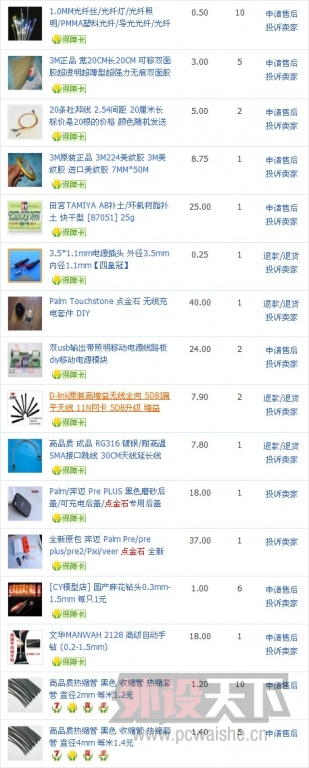

唯一麻烦的就是拆那些USB头的时候很是难拆，然后就是尺寸稍微大了些，其他的都非常的满意~！对得起本村翻了好几十页淘宝的功夫和相对比较高的价格……



由于这次的DIY只是为了把有线USB变换成无线USB传输，所以原本键盘的线路并不需要改动，这样空间就比较有限了，更大容量的电芯却没有空间放置，只好用超薄的聚合物电池，尺寸当然没有那么合适的，只有选择相近的，切外壳了。一共用了4块1050MAH容量的聚合物电池（不会爆！），然后用电磁屏蔽金属网格胶带包起来，防止辐射泄漏。
哦，一定要说的一点就是，很早的时候改的可编程1800和3000、3494由于主控电路庞大的体积，只好切掉不少支撑条，这次注意到了，在原本有空的地方，加宽了空余，尽量的保留支撑部分，这样既不会影响外壳的强度，也不会引起PCB的轻微塌陷。

还剩下无线模块和无线充电部分完成就可以总装了，不过哪怕我仔细再仔细也发现外壳有一点点划伤了，琢磨着是不是喷下保护漆来遮盖下。
PS：这是各大OEM厂家最常用的手段了，优点就是可以遮盖外壳在注塑的时候出线的收缩印、细微划痕、表面损伤等等瑕疵痕迹。So~~~绝对不是喷漆的外壳就好哦！！


光纤指示灯效果视频

直接观看地址http://v.youku.com/v_show/id_XNjY0MTQxNDYw.html?f=21769489

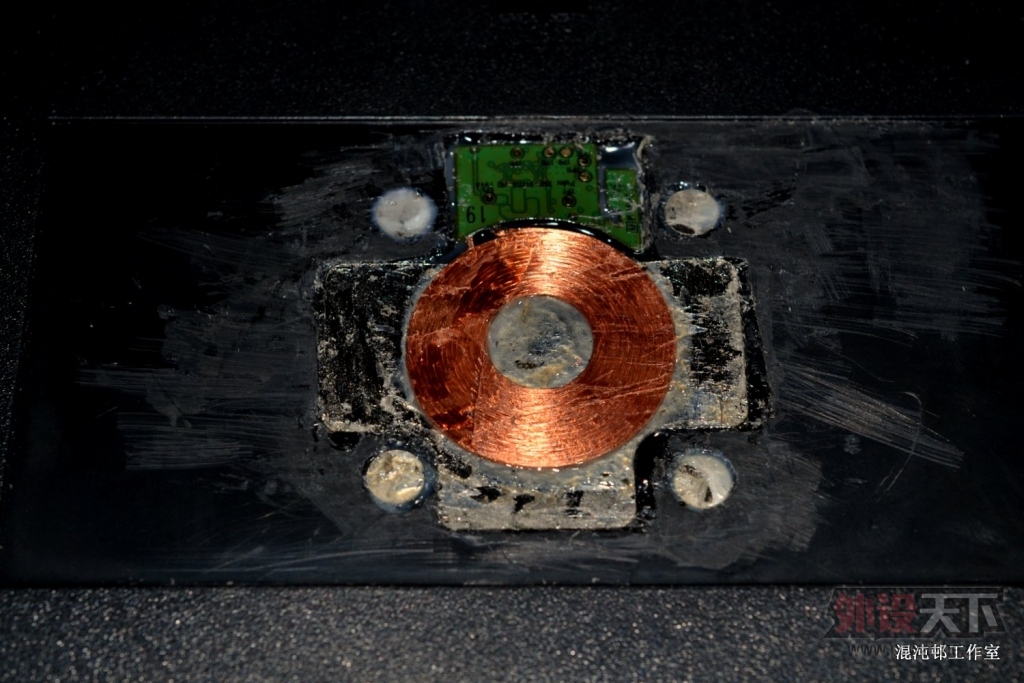

新买的背壳和线圈已到，吸取教训，反复测量以后才装上去……怕怕……
然后用哥俩好填充，再打磨平整……这个过程实在是很痛苦……！

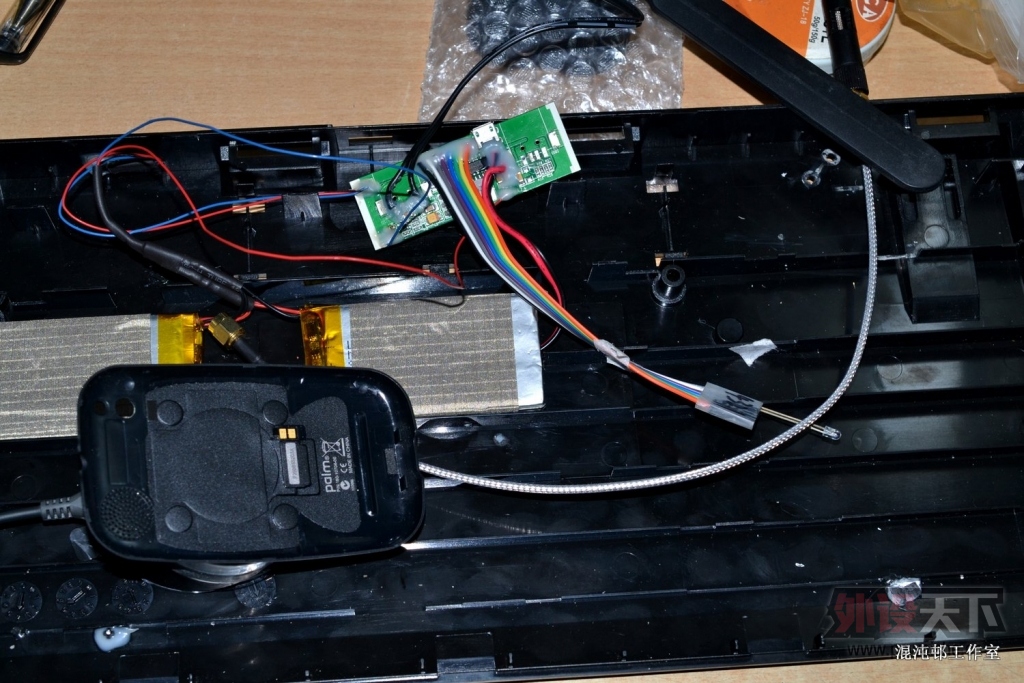

电池、无线充电、天线全部就位。
别看感觉上原厂的键盘内部空间很大，实际里面可操作的空间真的不是很多的说，要是3000的话 会好很多的。



这是无线USB的接收器，以及原配的天线，感觉这个天线实在是。。。不是很给力，而且当发射器放置在键盘内部的时候，尤其是拆掉外壳的时候会影响信号的传输，只有2格而已，所以增加了延长线和5DB的扁天线，估计原本的撑死就1或者3DB吧，专门找了个带屏蔽的延长线，真是不接触不知道这种接口原来叫做SAM接口，无线路由什么的最普及的接口，所以想换个高增益的天线还是很容易的。



蛋疼的是，这个螺口的直径比1869原本的线略粗，只要打磨掉一点才能保证合盖不受到影响的。虽然本身的螺丝就可以固定住，就怕以后拆卸天线的时候会活动对线材有影响，还是上胶固定吧。



由于并不是很想太破坏原本的无线USB发射器，基调就是不动他，所以diy了这跟超短的usb线。。。原装线实在是内部放不下的说……

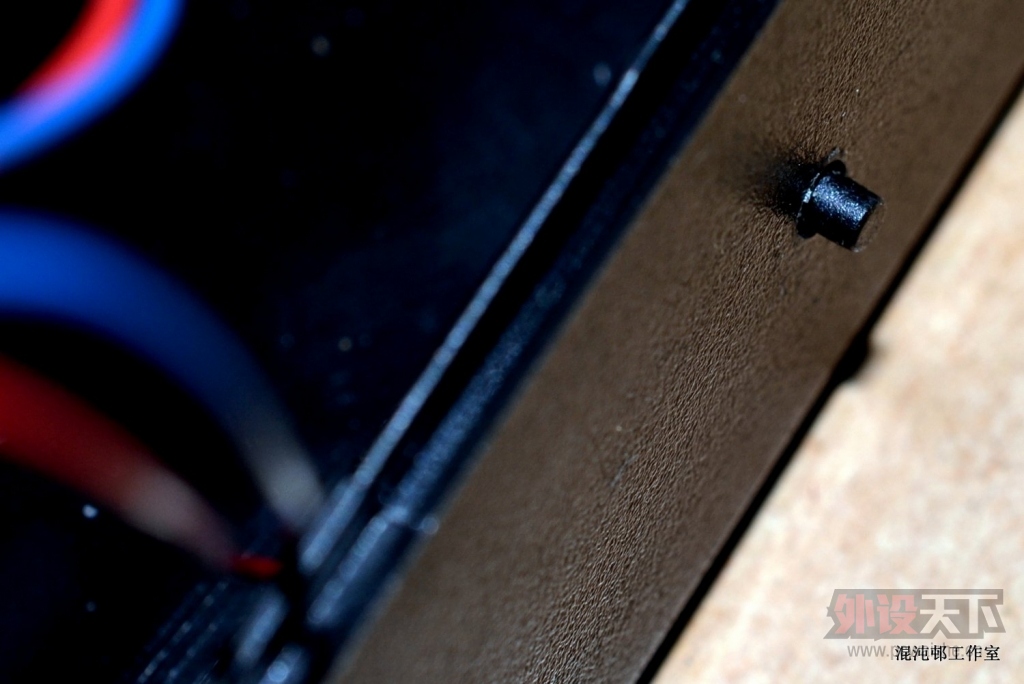

这个移动电源的一个特点就是带有电源控制开关，不过实在是没有地方装，总不能损失一个轴来用作开关的吧。用原来的开关，在原本usb线的旁边仔细的弄了这么一个开关孔。



开关就是装在这里的，还有天线接口，以后备用的电源接口，用的是Apple iPod shuffle的充电方式，就是usb-耳机头那种，感觉这是最容易安装的方式了……由于手头没有Shuffle的数据线，我还自己网上搜了定义自己焊了一根……

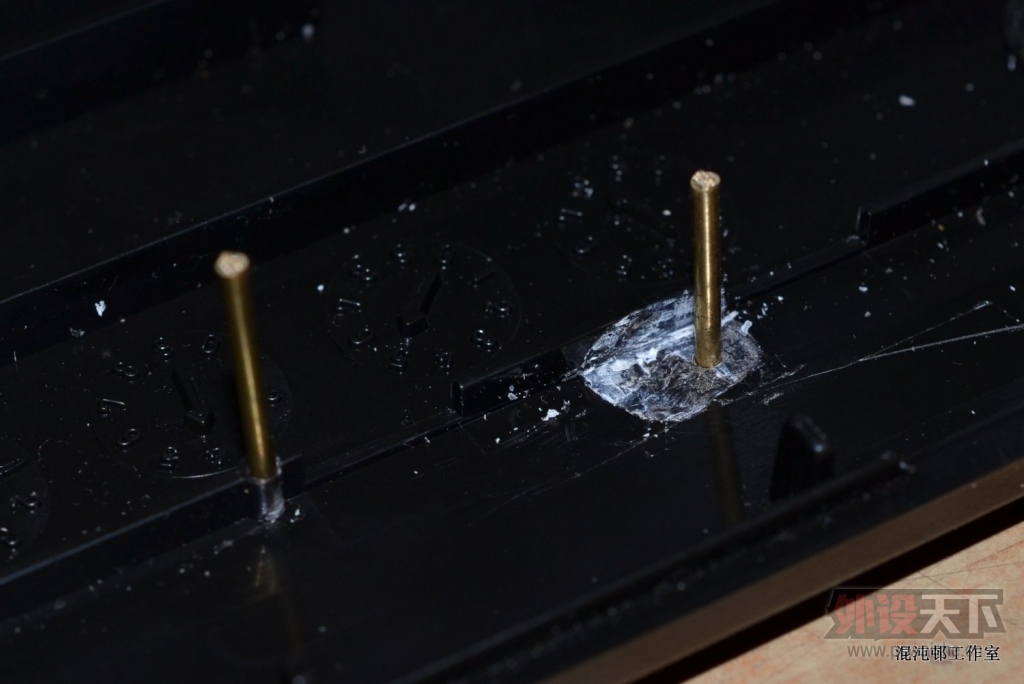

然后就是万恶的必断的定位柱的处理，本来也是只想用302粘上就好了，没想到放在那里等固化的时候歪了……好吧，正好错有错着，埋铜柱好了。正好可以把原本取消的定位柱一起加上，偏心手钻上场……

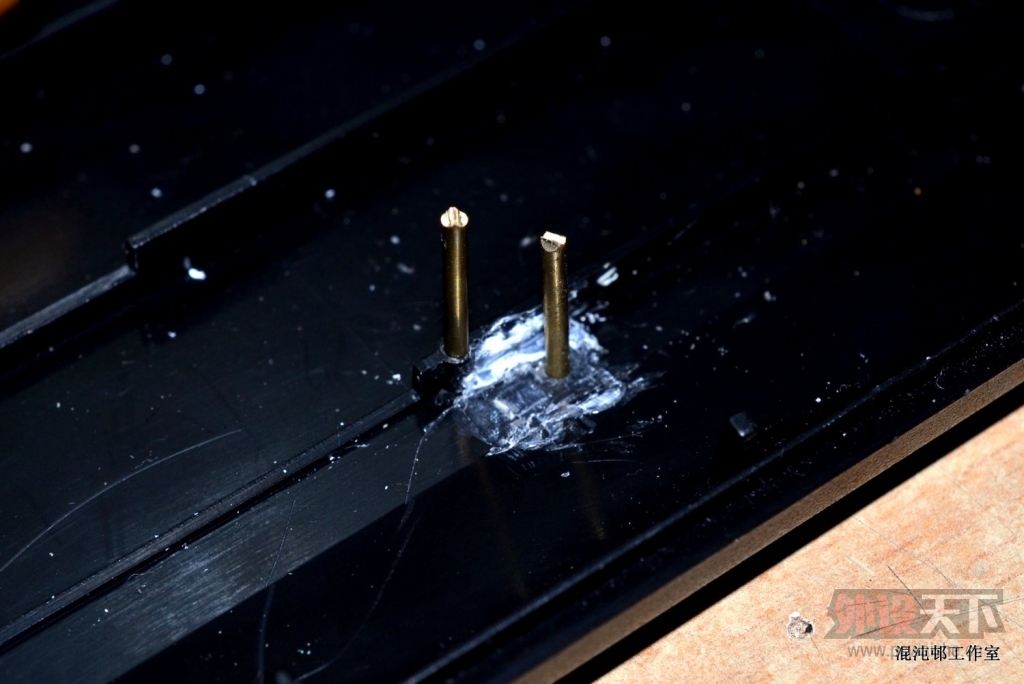

埋好的铜丝，预留点方便剪裁，铜丝还是太细了，一会还要套个套，带套套……



有个铜柱会透底，为了臭屁美观点，打磨一哈~~~



。。。这个尺寸正好的东西实在是不好找，仔细想了下，灵光一现，拆了个快用光的圆珠笔，然后就可以了……



里面全部搞定，线么就只能步成这样了，打满绷带……



有光纤连接到上盖，所以组装的时候需要特别的小心，哦，一定要记得扣盖之前，刷刷灰，擦擦油手印。



花了这么多大米，用了这么多心思，经历了这么久的时间就是为了这个小辫子……

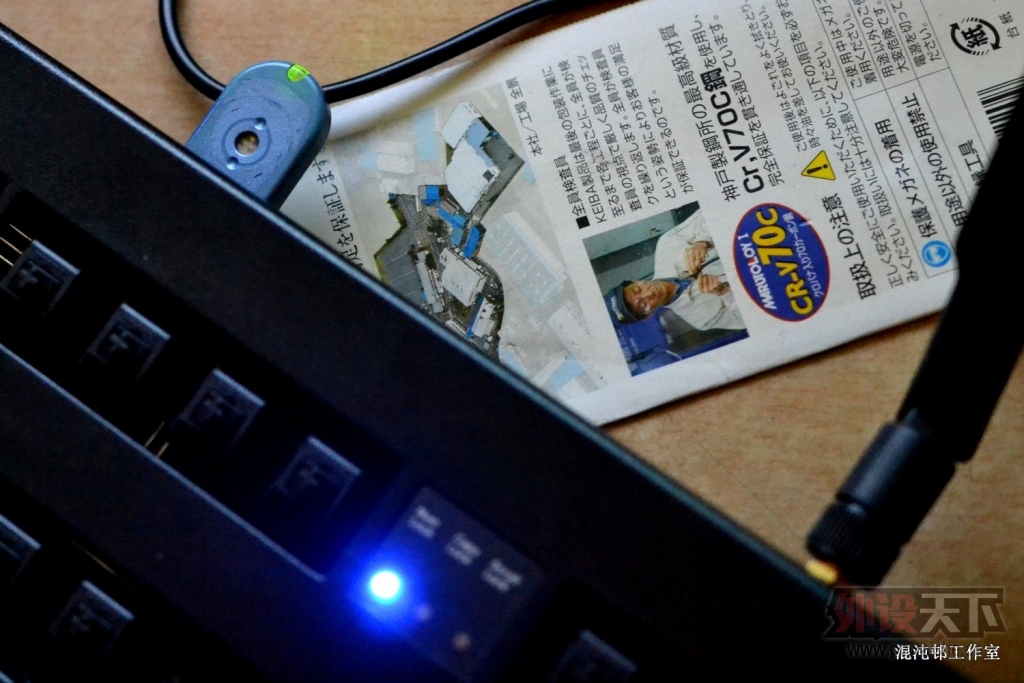

满电~工作状态量好，光纤指示灯，效果很不错的说，当初想搞这个就是想觉得PS2的电源灯超好看，一直想做这个，终于做到了！



按照前文，配好对，开始试机，在1869的USBHUB上插个U盘，操作系统自动安装驱动，可以打开完全没有问题，由于是USB1.1的，读写速度测试就没啥必要了，不过基本只是稍低于有线连接而已。



本屌丝村 只有一个有线鼠标……也没有usb声卡，只好就测试一下最不缺的键盘了，事实证明，1869的USBHUB完全与有线状态下一样正常工作。DIY成功，哦耶。


已经测试过电池组在使用pokerII超高亮白光，最高亮度背光，可以连续用9个小时左右，当有按键的时候（就是有数据传输的时候）接收器上的信号灯会闪动，当长时间不用的时候就会转入待机状态，现在正在测试1869单独键盘耗电。。。。。

改造部分完成，待续……
