本帖最后由 Steven_by 于 2014-1-1 15:21 编辑
手上有个IROCKS-DK，是入坑入的第一个 键盘，当时是冲着键盘的骚红和大B神的名气去的，大学期间一直用来dota，倒也感觉挺爽。毕业后又陆陆续续入了几个键盘，喜欢上了茶和青和红的手感， 黑轴的艾瑞克也就一直压箱底吃灰。最近闲来无事，又急切想完成7轴唤神龙之大义，于是也就把他作为自己的开到的第一个键盘。由于轴和工具都是自己开的X宝店提供，也由于大学学的通信专业，接触了不少电烙基础，改起轴来也就得心应手，成本也低了不少。 所用的七轴都是市面上现在还比较容易买到的，红、青、茶、黑、白、绿、段落灰，轴间分布主要参考了IROCKS的军火箱，一部分也是为了成品的颜色分布较和谐以及自身手感的适应。 Ok了，该是上图的时候了：

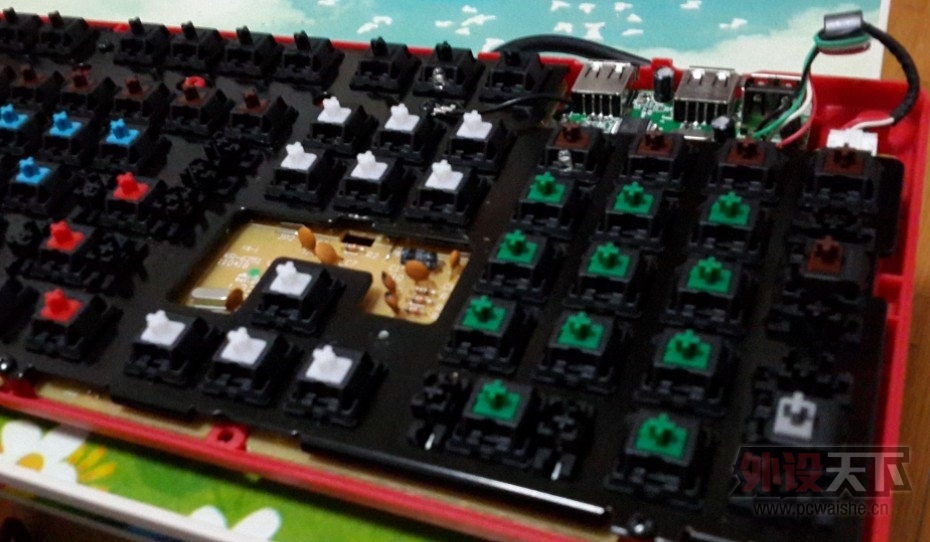

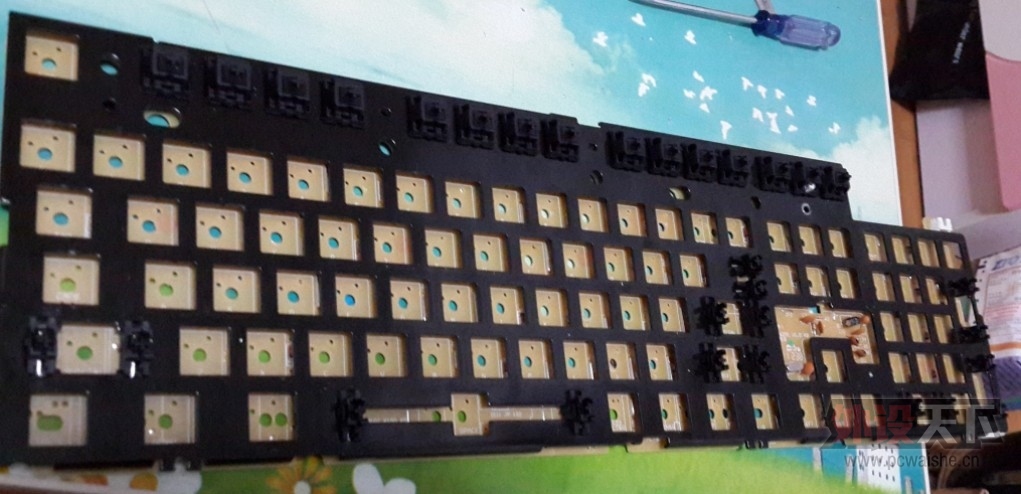

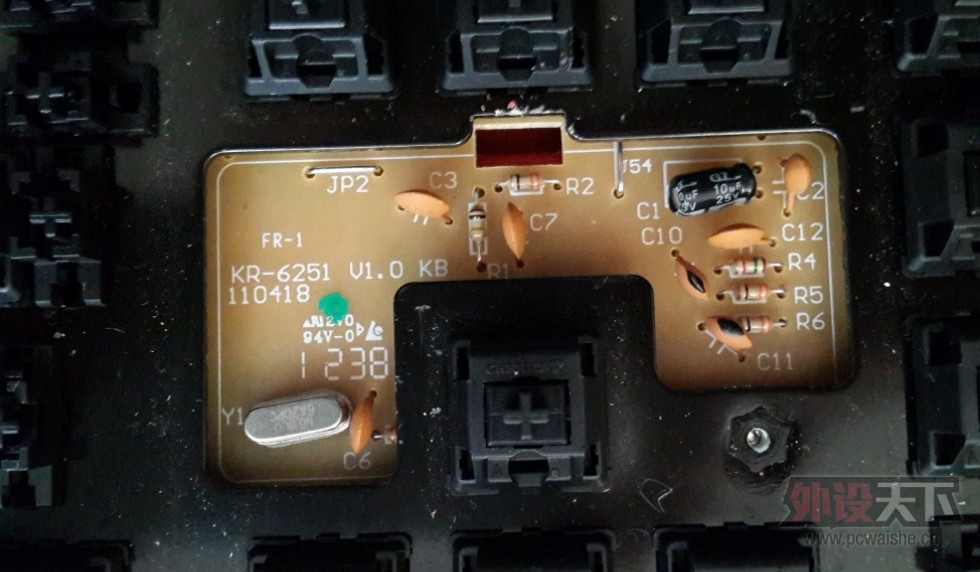

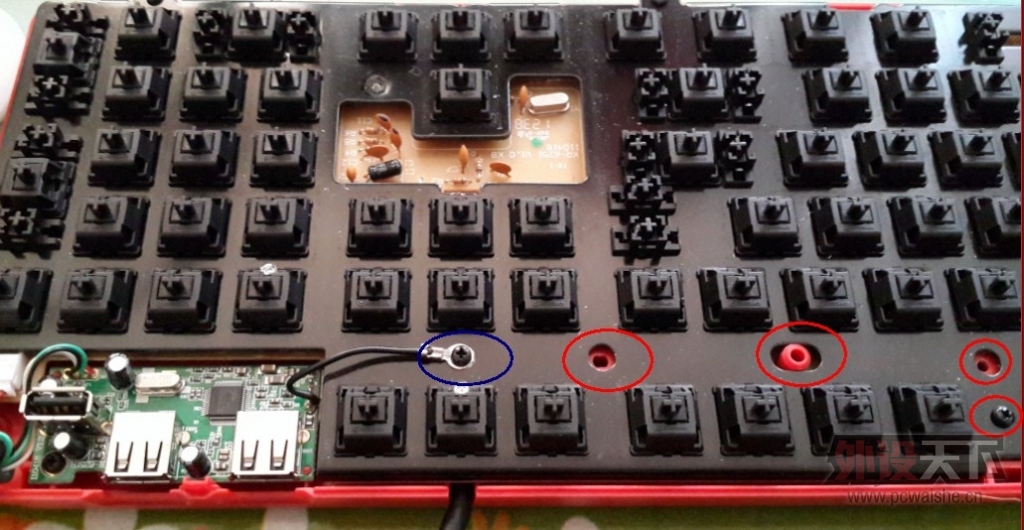

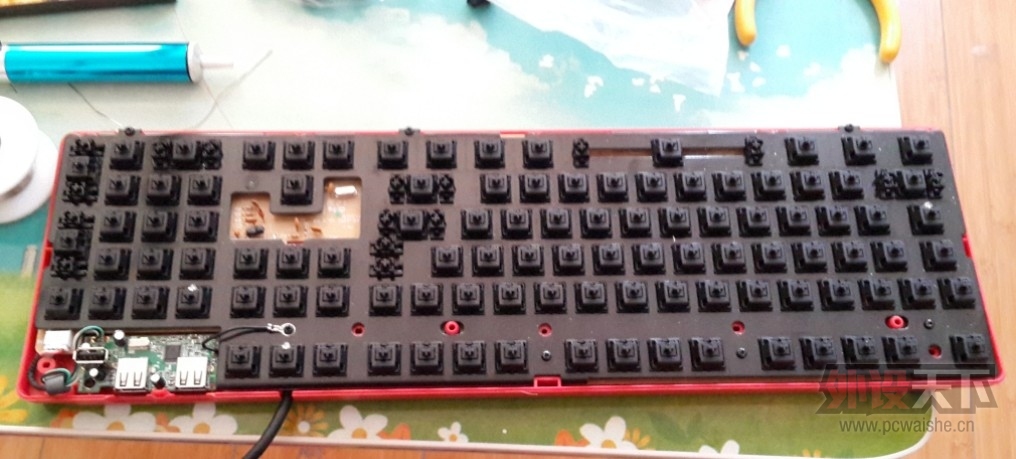

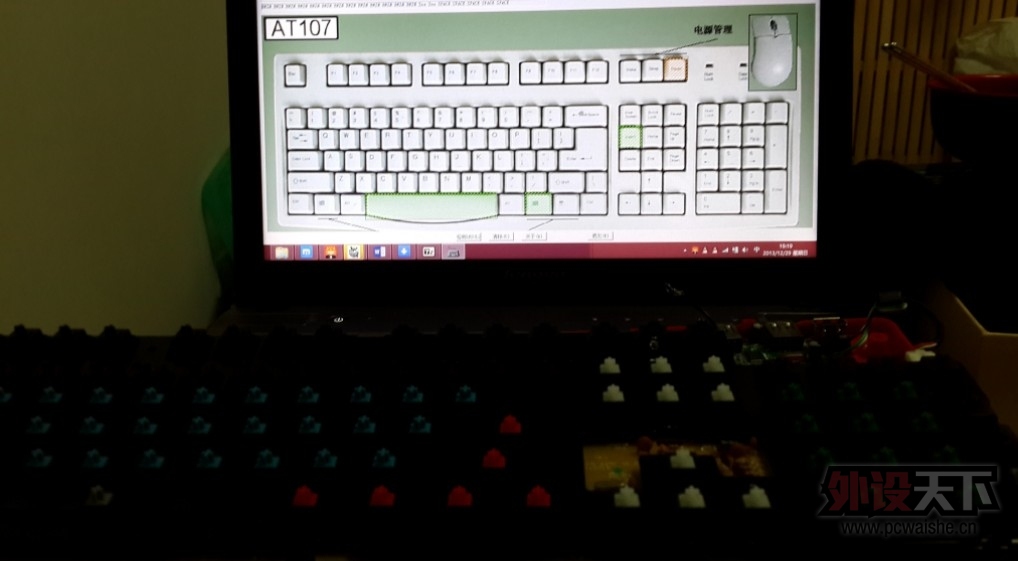

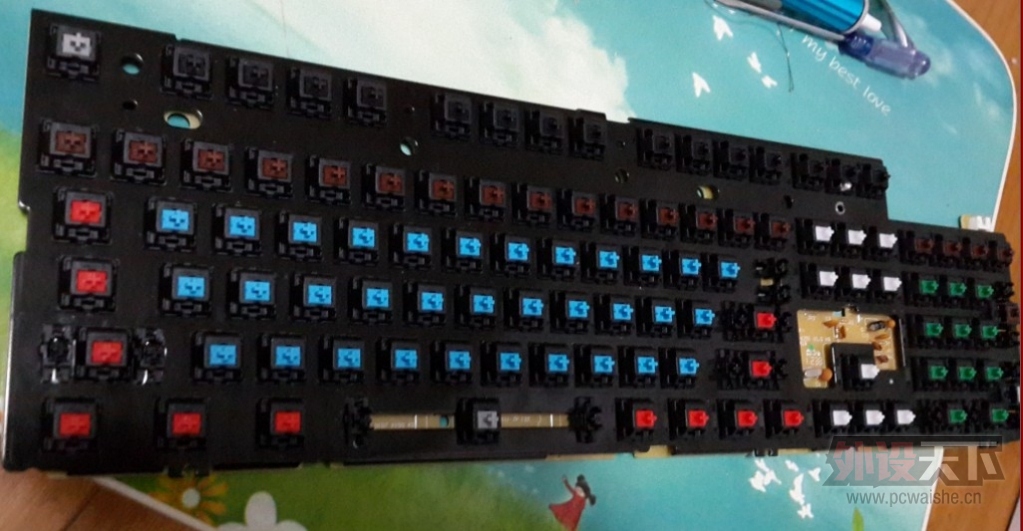

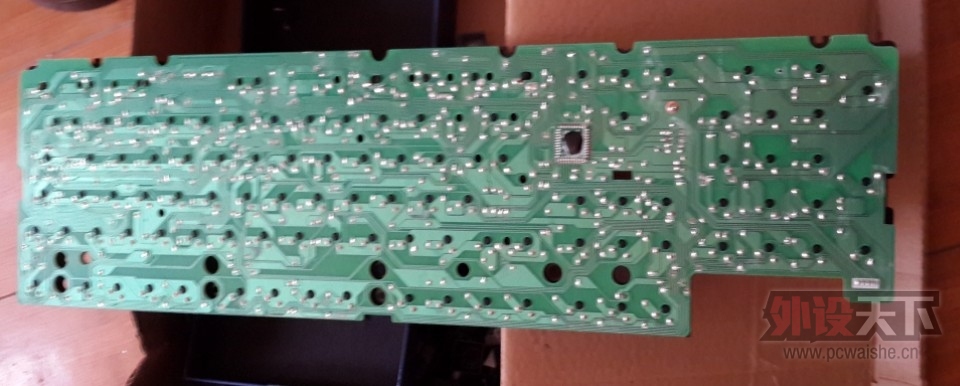

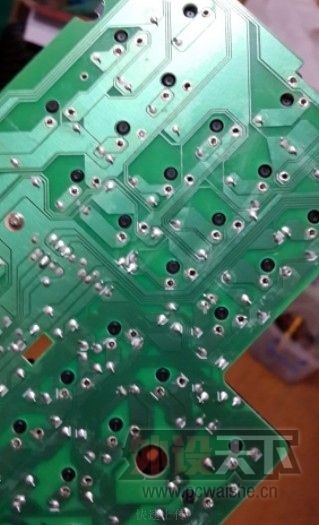

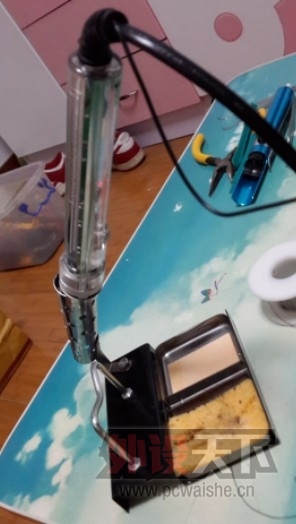

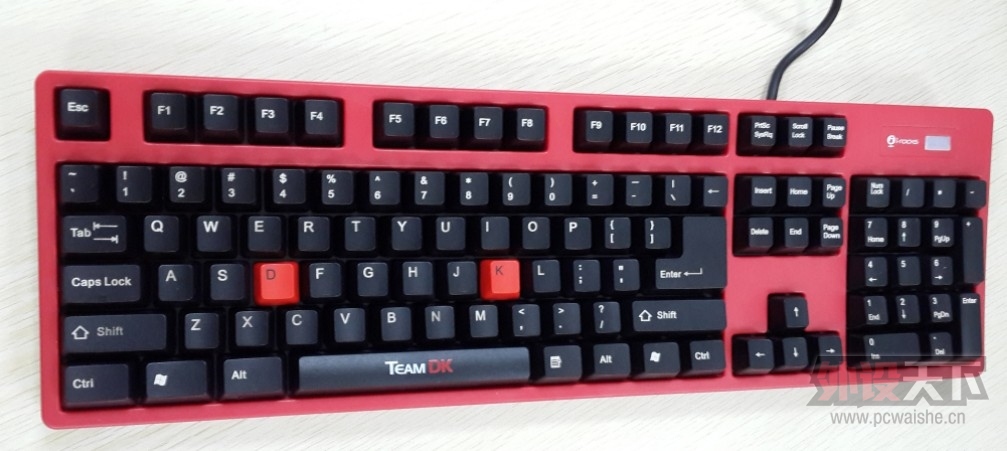

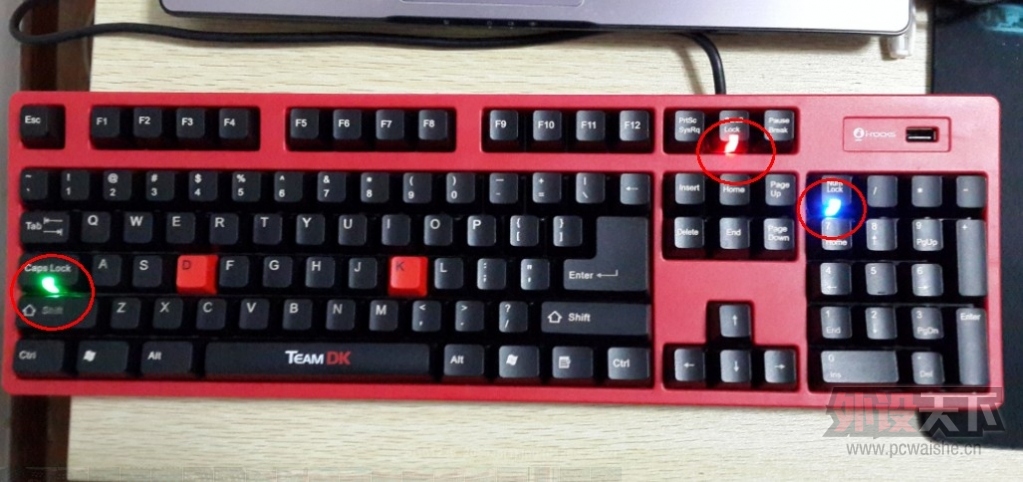

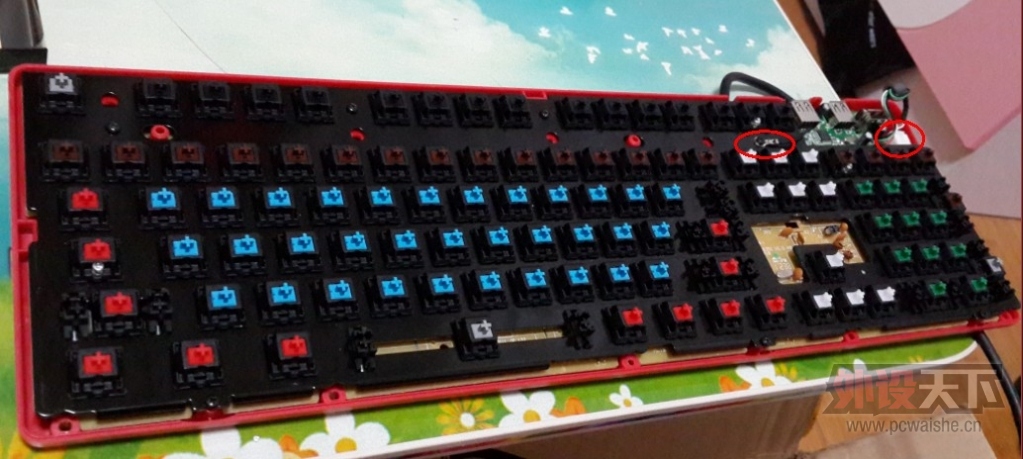

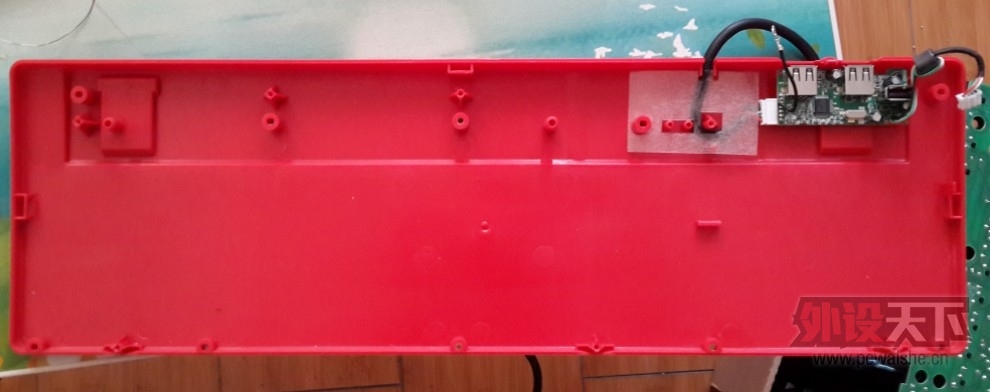

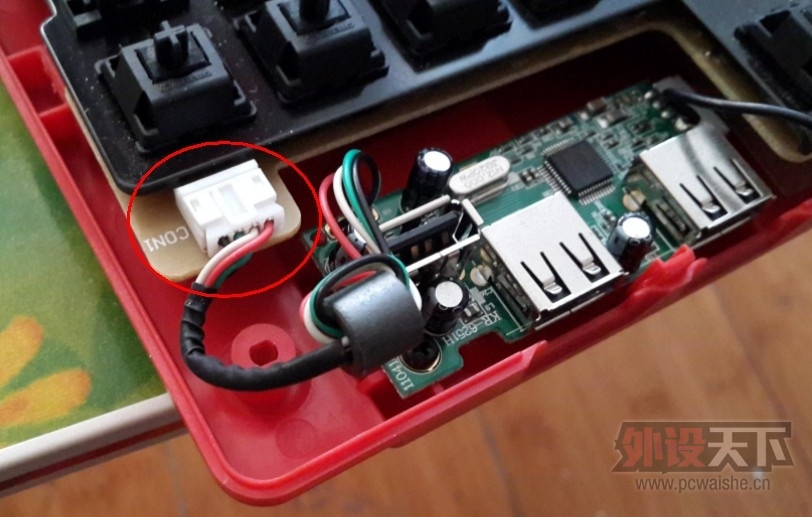

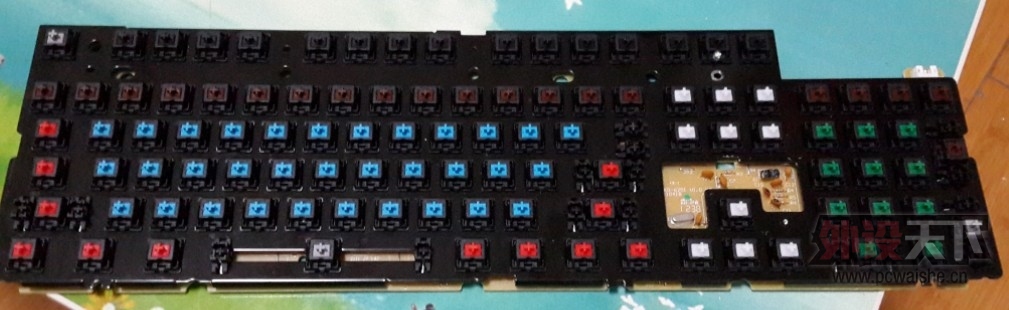

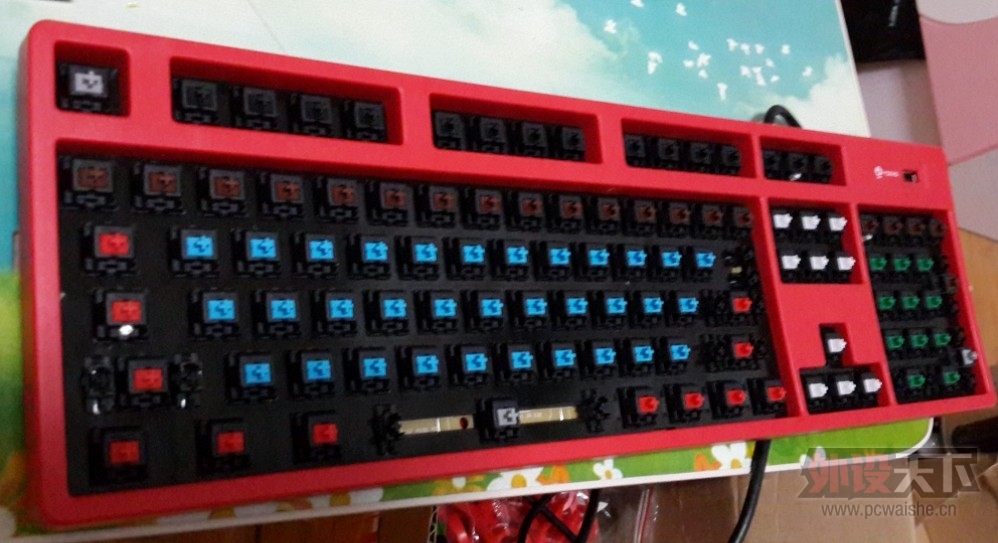

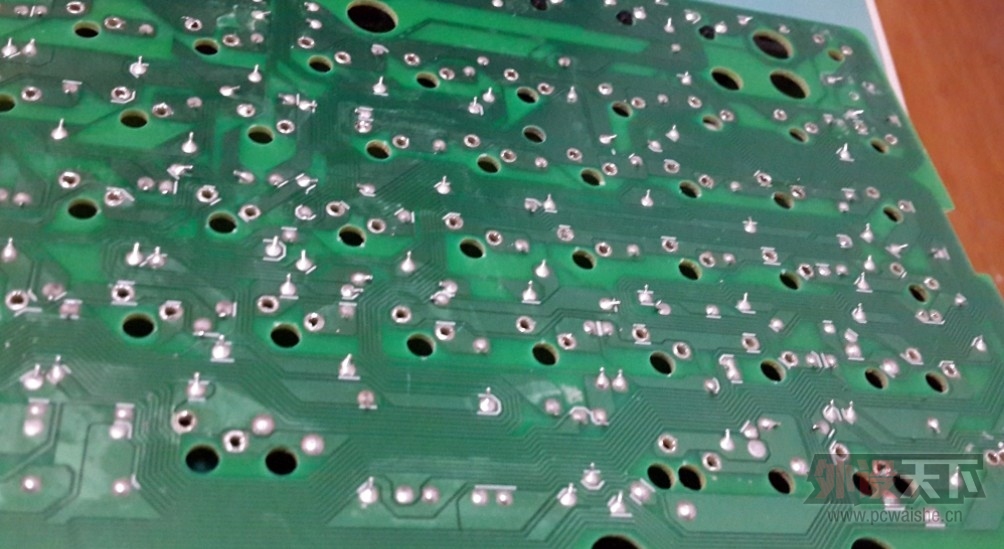

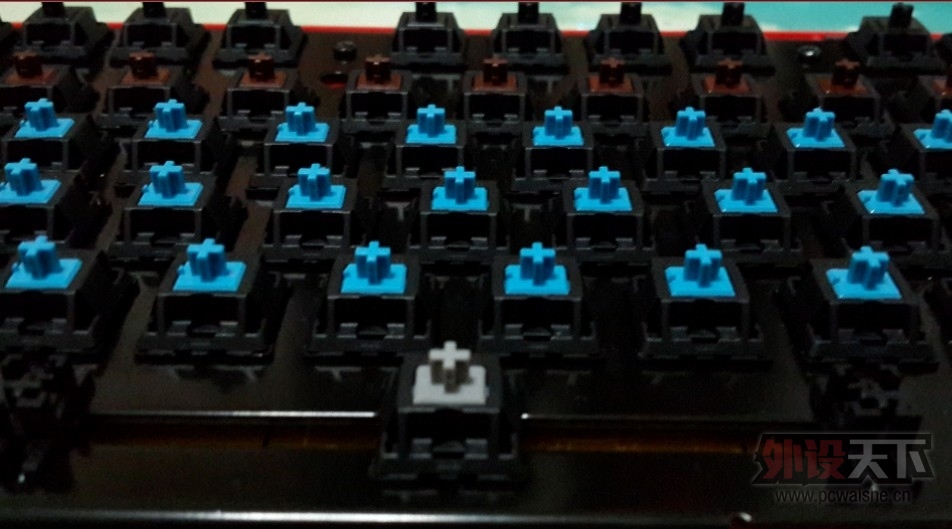

原键盘图一张 原键盘拆了上壳以后裸露出来的轴及钢板 螺丝位置，蓝色为USB HUB线与PCB连接处 大家懂的，手糙党表示还是很难拔. . . 这个位置要重点说下，有个卡槽，拆上壳的时候可花了大力气，还以为还有个螺丝呢，真心心都碎了 PCB板，拍花了，大家将就看吧 PCB板，和已有ducky90 87s2和poker 2的焊点做工相比还是不能比，只能算一般 拆下板子后的后壳 主要工具，自售黄花907 拆掉轴后的钢板面图，F区留了黑轴 拆掉轴后的PCB版面图 插入轴，未焊前的PCB板面 改好后的7轴正面图 键位测试图，必要过程，测出了好几个虚焊的 加入下盖的板子，两个线路连接处别忘了接上 这个位置就可以看到7轴了 虽然很喜欢这个位置，可是看到就很桑心，空格用段落灰是最大的败笔，肉的一逼，不过每次受累了就可以提醒我需要休息一下了 加入上盖 最终效果了，轴是看不到了，可以看到改了不同颜色的LED灯 心得： 1、键盘在于折腾，在我看来，花个1W买个几十把键盘不算发烧，只有自己正真动手改装， DIY过才算得上真正的发烧友； 2、空格前往别用灰轴，原来以为可以驾驭120g强大压力，现在发现我完全错了； 3、对于之前没有电焊经验的新手来说，可以先找一块板子先练练，毕竟一个键盘几百块对于吾等屌丝来说还是不菲的； 4、尽量按照自己喜欢的模式改装，别图一时好看把字幕区焊灰轴啥的，你会后悔的； 5、改轴纯属喜好和完成自己的7轴唤神龙的梦想，无关手感和成本，现在完成了还是很有成就感的；

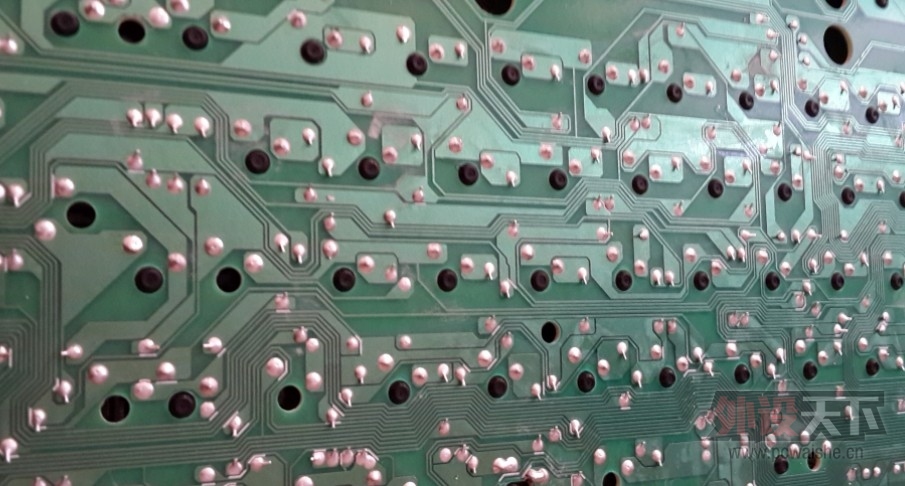

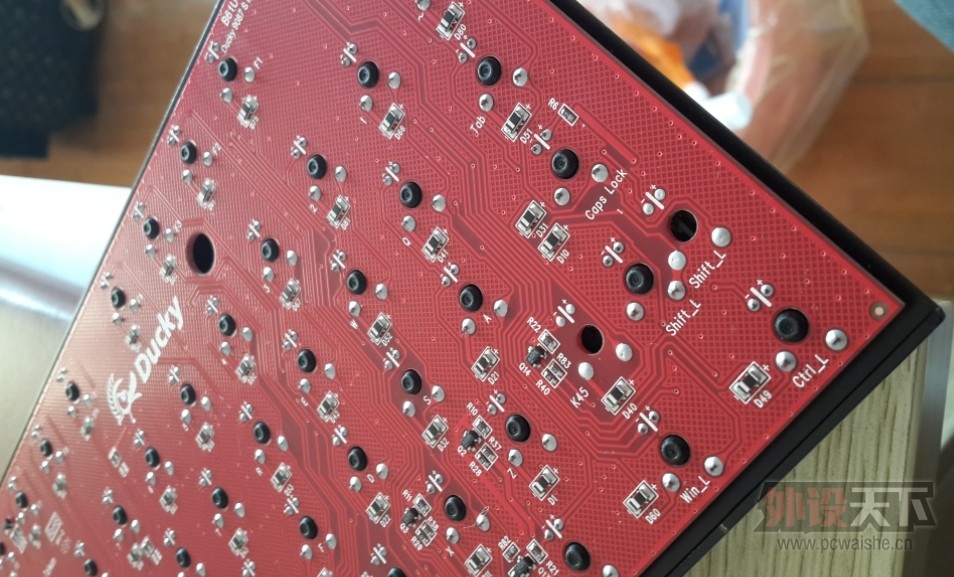

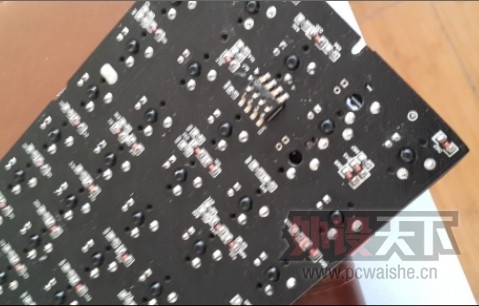

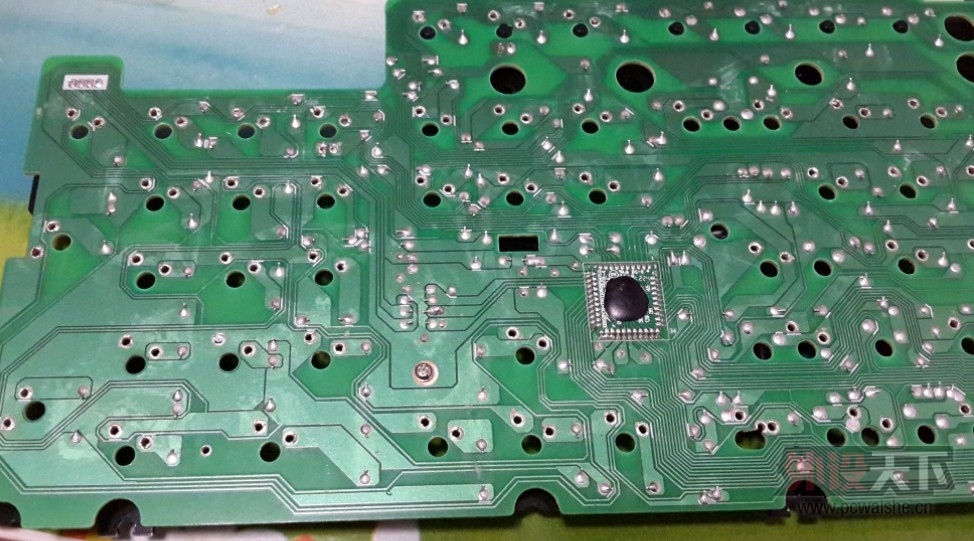

最后附上IROCKS-DK，POKER 2，DUCKY 9087 s2PCB图，做工如何，各位自己评判： IROCKS-DK Poker 2 Ducky 9087 s2

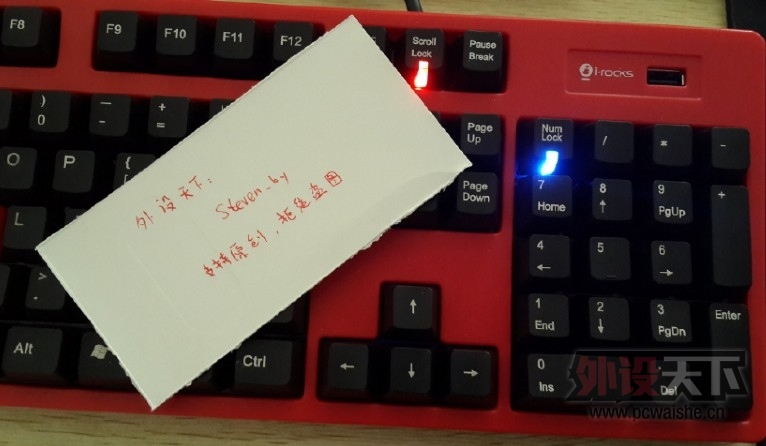

最后附上一张ID照：
|
