无元旦，不折腾，狂丢38图---【I-ROCKS IM1.1】拆解评测

rhm870

声明

◆该评测是继上次IM1.2幻彩梭评测之后的拆解评测。本次有幸获得了IM1.2的上一代产品IM1.1来进行拆解。

◆不管你是神还是鬼，欢迎多拍砖，多交流，互相学习。

◆下述全文为本人手工外设天下首创。如需借用，请注明转载。

（注：全文以上文字，下图片形式编辑）

▼产品，品牌，细节

这部分内容不做赘述。更详细的品牌介绍，外观展示等参照我之前评测文章。----传送门

▼外观展示

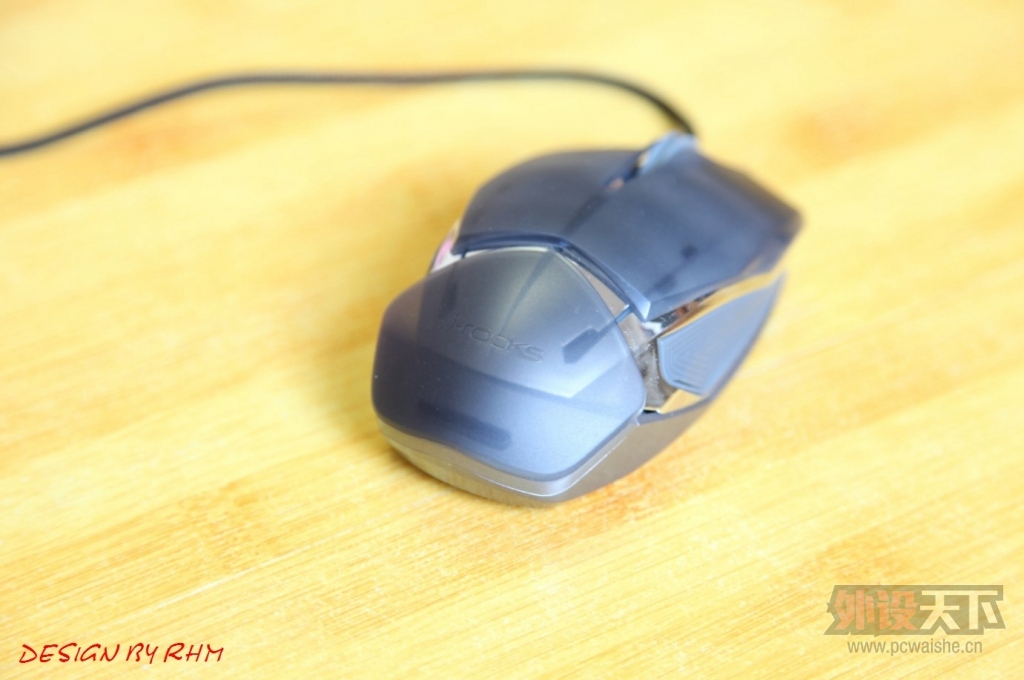

IM1.1和IM1.2的整体区别并不是很大。模具上没有什么根本区别，只是外壳上会有一些细微变化。IM1.2为整体上盖，而IM1.1则是分成两个部分。鼠标尾部掌托的地方是单独存在的，后面的拆解会看到。先上图

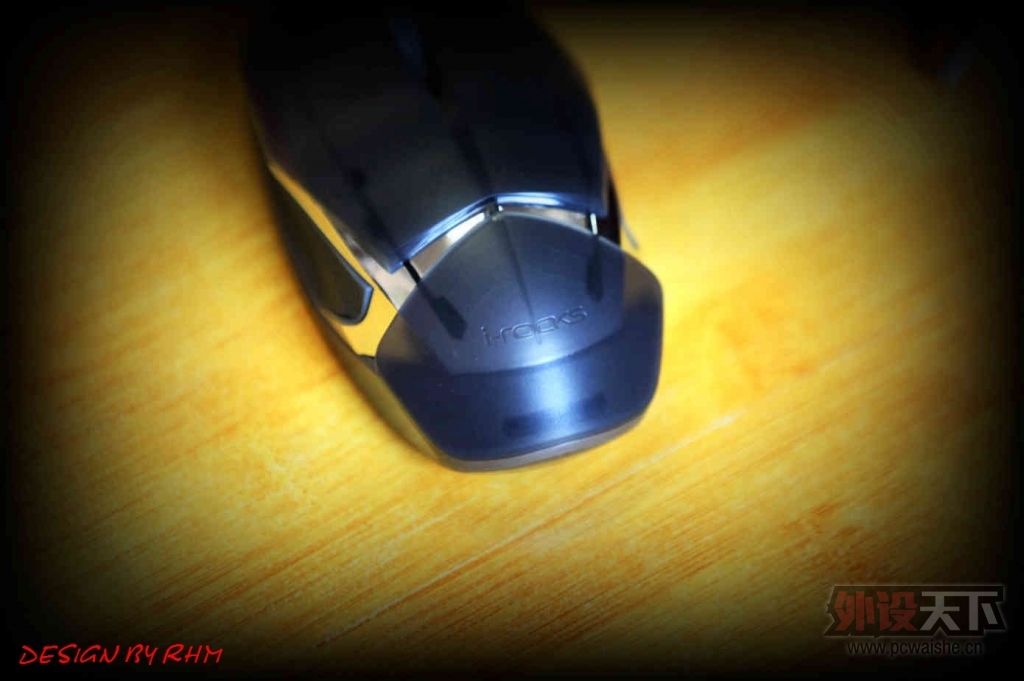

尾部的LOGO

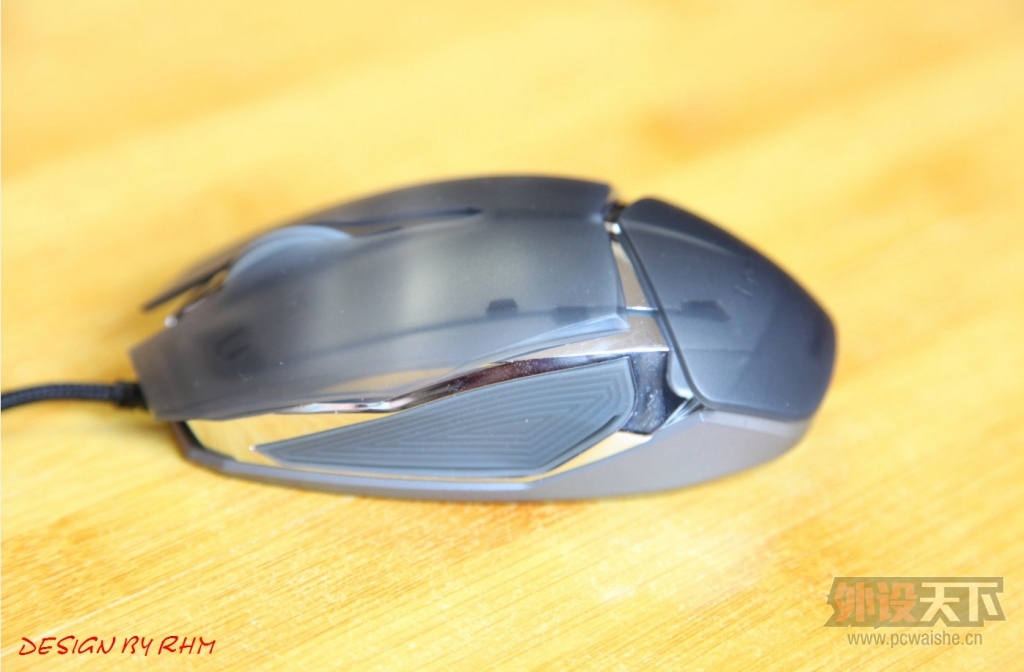

鼠标侧面与IM1.2保持一致，采用橡胶防滑。但是手感上并不像普通橡胶那样摩擦力较大，用上去会稳坐江山。这鼠标上的橡胶还是很滑的。不知道使用寿命如何

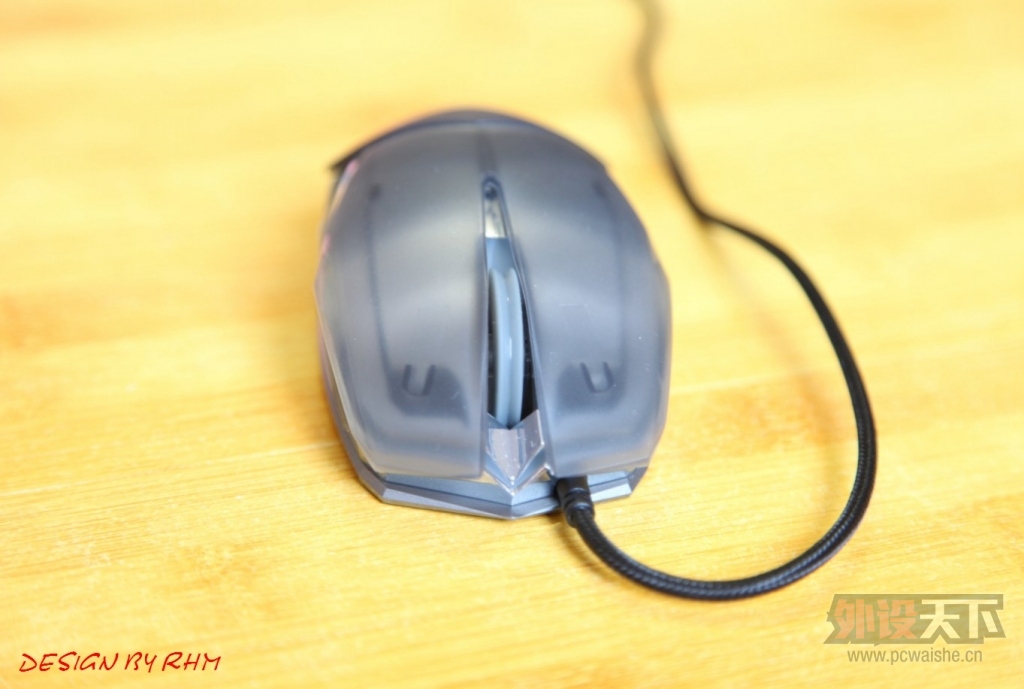

紧贴滚轮的按键会有一点点上扬，有点贴服滚轮的意思。这点设计我很喜欢，可以有效保证使用中手上的汗泥或者其他赃物沿着滚轮的缝隙进入鼠标。与此同时也会增加一定的按键和手指的贴合度，增加手感和耐操度。

IM1.1滚轮设计很独特，手感更独特。采用的是V型的外观，表面材料是橡胶的，较软质地。喜欢的朋友不妨试试

USB接头依然采用的镀金防腐蚀处理，这点与IM1.2相同

鼠标底部与IM1.2无异，颜色不同而已

rhm870

▼拆解

当然了拆解之前工具是必备的。这鼠标很好拆，一把螺丝刀，一个镊子即可搞定。镊子用来掀脚贴，如果你没有镊子，手指甲长也可以




脚贴是双面胶粘上去的，很容易取下来。




脚贴厚度很薄，厚度大概1mm左右。旁边是和一角钱硬币对比，一目了然。




拆掉脚贴后会有一些双面胶残留，不去管它，回头装上脚贴就直接无视了。四个螺丝在脚贴下面。




很普通的十字螺丝钉。随处可见

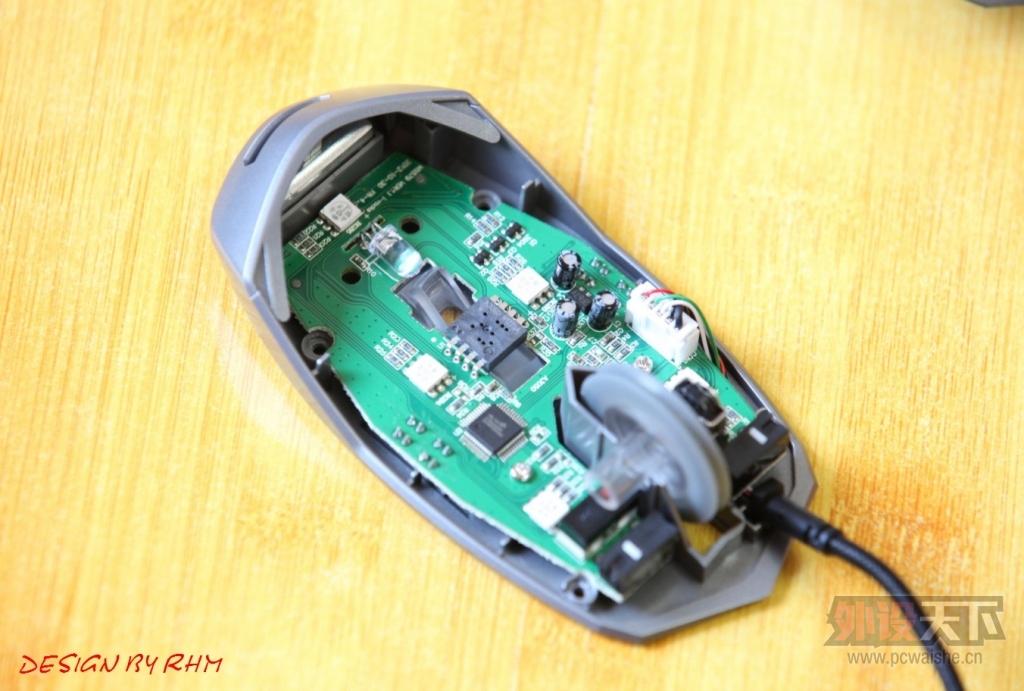

鼠标全貌。整体做工规矩，工整。

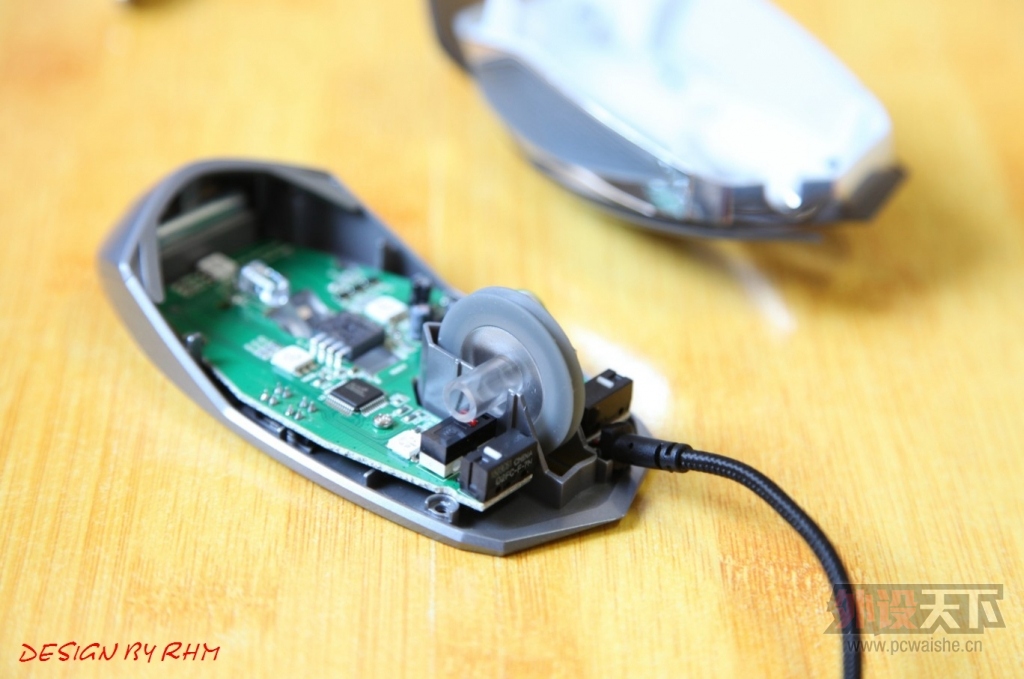

滚轮部分和其他厂家的设计没什么区别。解码器的滚轮都一个德行




鼠标USB线和主板的插座。不是直接焊接在主板上的，一定程度上减小了故障率，也方便了换线和拆解。

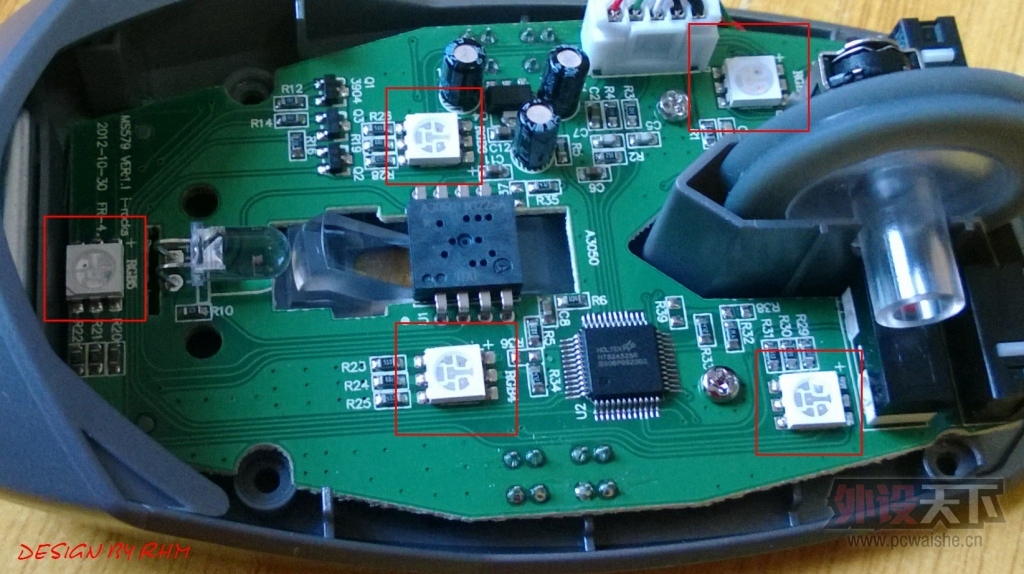

之所以叫幻彩，是因为它的噱头就在灯上。IM1.1和IM1.2相同采用了5枚LED灯进行全鼠标可变光呼吸换色




鼠标的尾部还增加了一块铅块配重。可以增加鼠标重量，增加稳定性和操控性




滚轮拆解，两部分。外圈灰色是橡胶材质，比较软

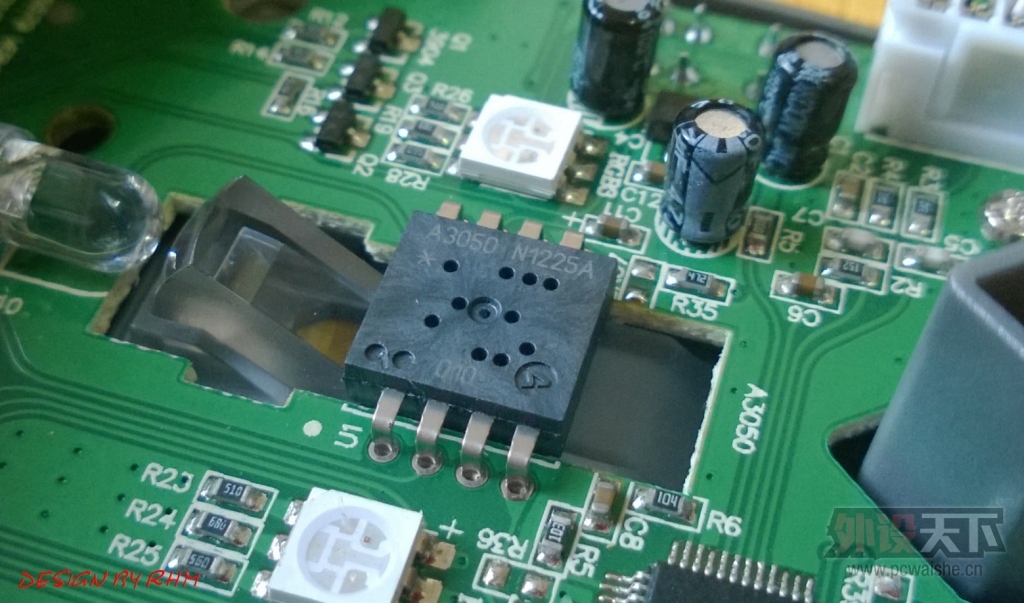

IM1.1和IM1.2一样都是采用的安华高的A3050入门级游戏芯片。足够普通玩家使用了，要什么自行车。150块钱的鼠标有这些配置已经算是比较厚道了。






这枚应该是主控芯片，我不是学电路的，不懂。这没鼠标没有驱动，更提不上板载内存，估计这枚芯片就处理着鼠标的正常工作和呼吸灯变色吧？想细研究自己百度吧。

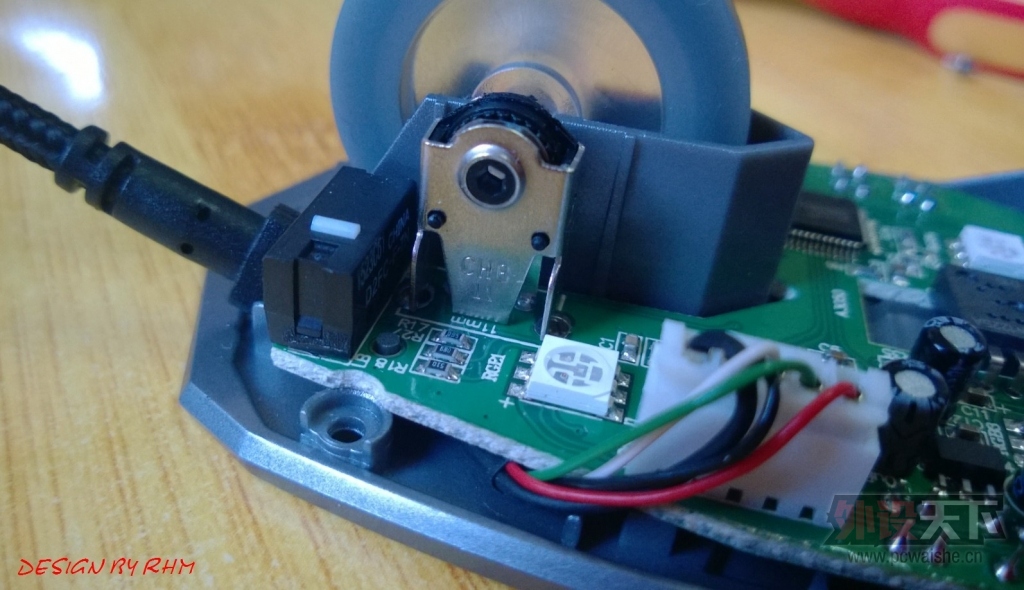

解码器特写。刻度感不强，软绵绵的。

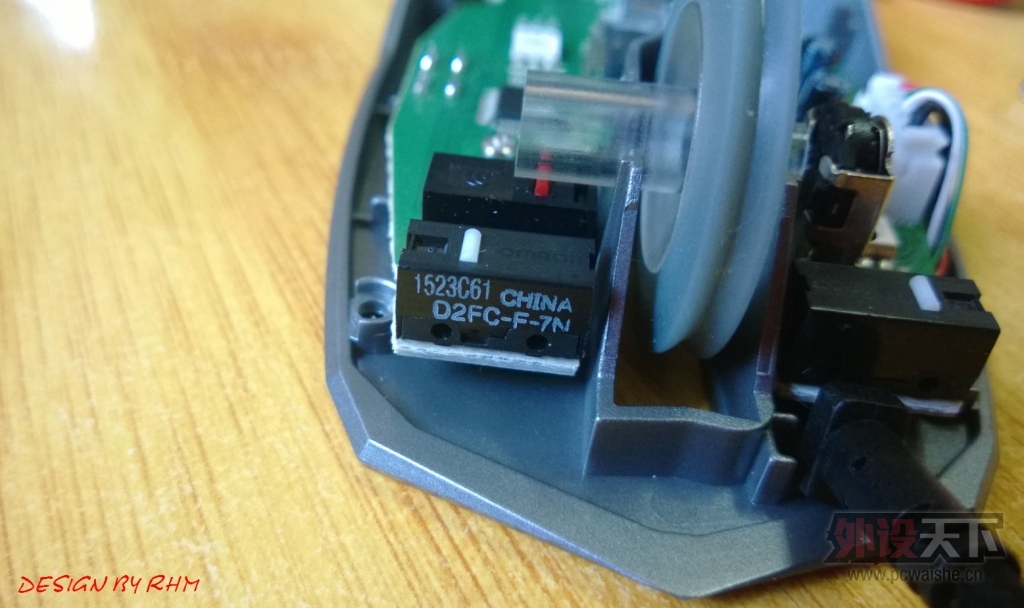

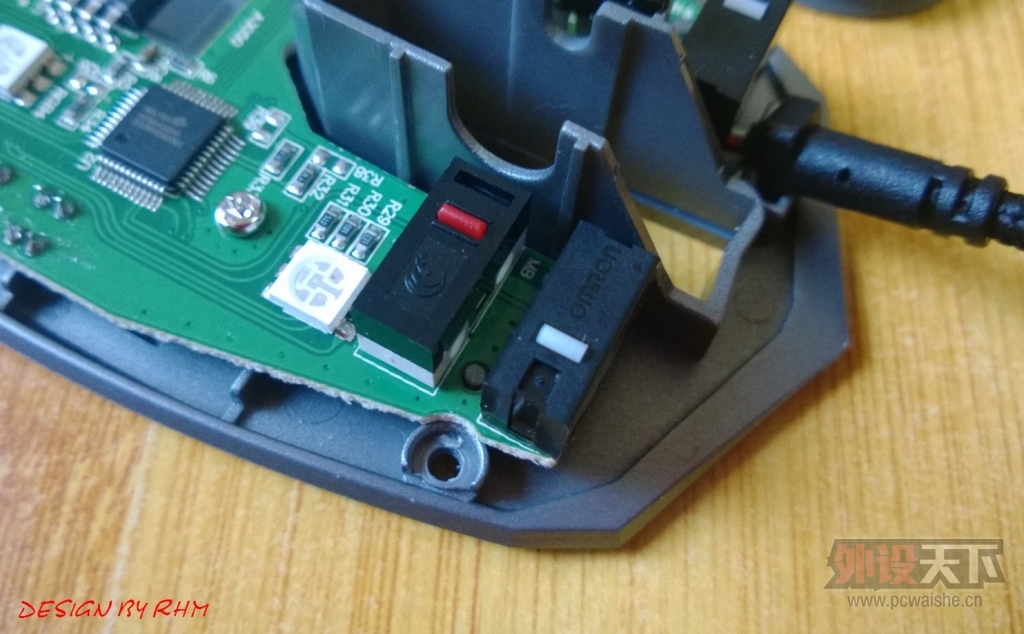

微动采用欧姆龙7N。相比10M和20M手感发闷，键程在这鼠标上略感稍短。主板的设计非常方便更换微动，有利于diy




中键滚轮微动。手感类似TTC红点，确认感十足




拆掉主板背面。走线清晰，纹路明确。下图是A3050的光头。小孔成像啊？

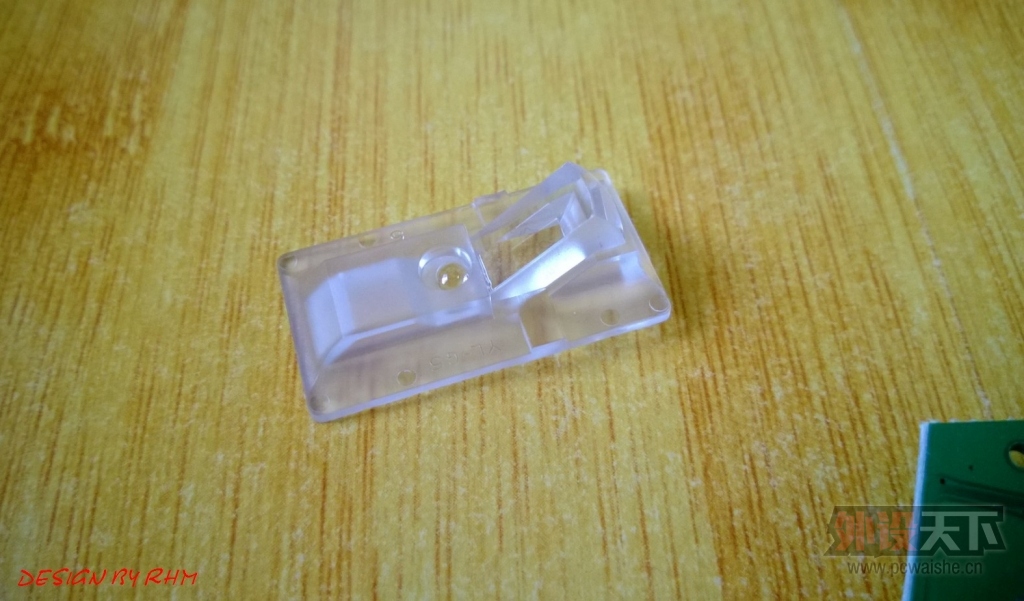

与A3050配套的光学透镜

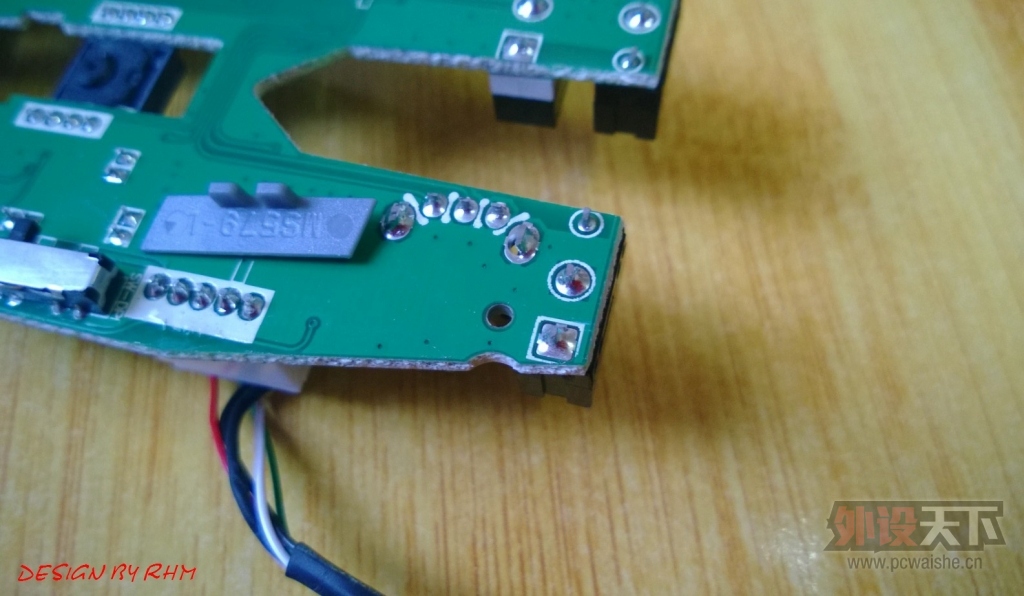

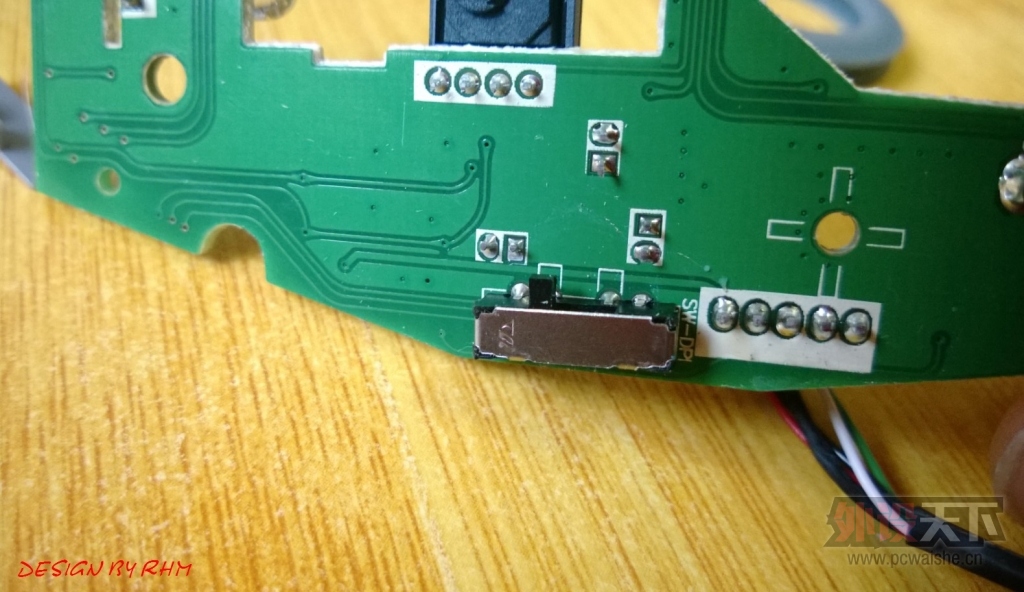

微动的三个焊点不能说十分饱满。但是焊点看上去还是很舒服的，够用就行。反正我是焊不出这种水平




调节鼠标物理参数的开关

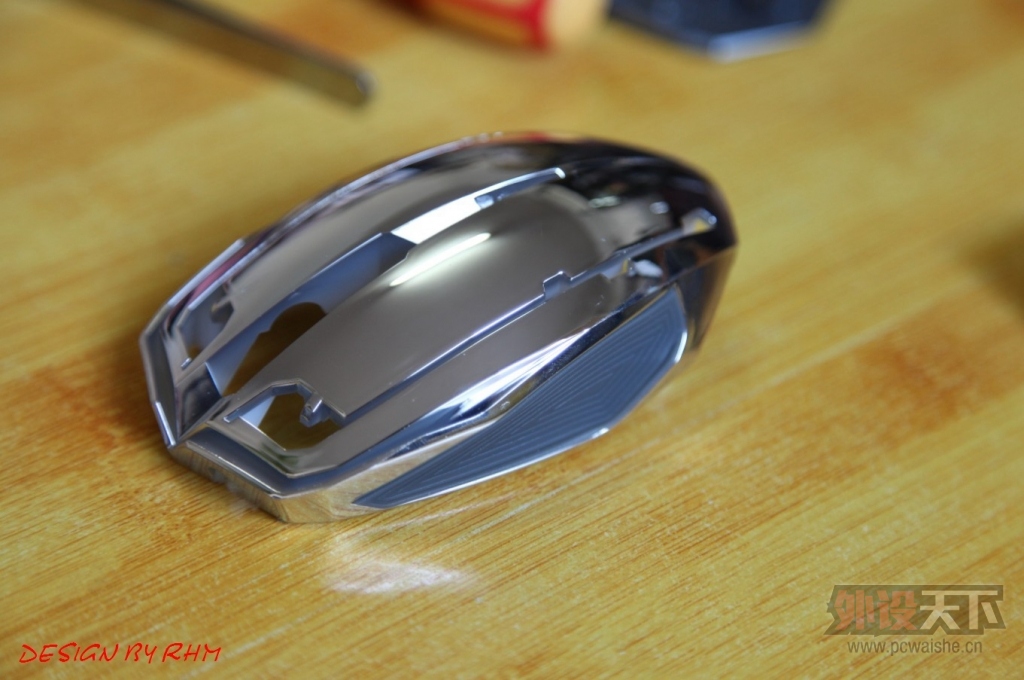

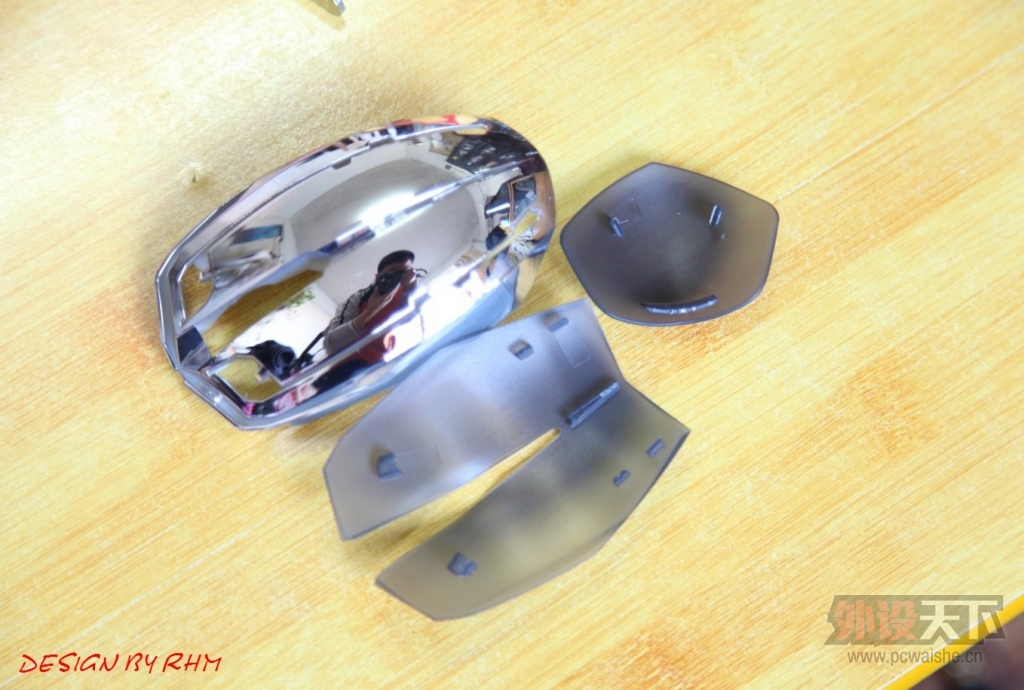

鼠标外壳设计的挺独特。分成了好几个部分。厂家为了保证幻彩效果，所有材料采用半透明ABS。各个零件之间非常好拆卸。卡扣都不是很紧，徒手就可轻松拿下。这一点来说相比其他鼠标大厂的工业设计还是有很大差距的。精度不高，各个零件之间还是有晃动，还需改进。








够不够亮，拆开之后亮瞎我也。。




最后来一张全家福。这就是这枚IM1.1的所有组件了。


▼结束语


对于i-rocks公司出品的东西我一直不太感冒。不过在分别对IM1.1和IM1.2两枚鼠标的分析评测乃至拆解后还是有个新的认识。总结一下吧：
优势：
          台湾外设品牌，专门做外设产品，有自己的特点
          东西做的比较用心，用料还是可以的。
          性价比高，花钱能买到实际的玩意
劣势：
          相比其他外设大亨，做工细节还需加强。生产精度还是有差距
          脚贴太薄，刮鼠标垫。鼠标尾部的脚贴太靠前，尾部有些悬空，使用起来不踏实
          线缆过硬，还敢再硬点吗

▼花絮

祝大家2014年顺利，元旦快乐！

送给爱鼠标的你们
