罗技 G700 更换微动及公母针座，导致鼠标基板损坏的修复

jerry60 · 发表于 2013-11-19 12:58

一个朋友的鼠标因自己改装，导致鼠标基板损坏，因朋友的要求进行修复

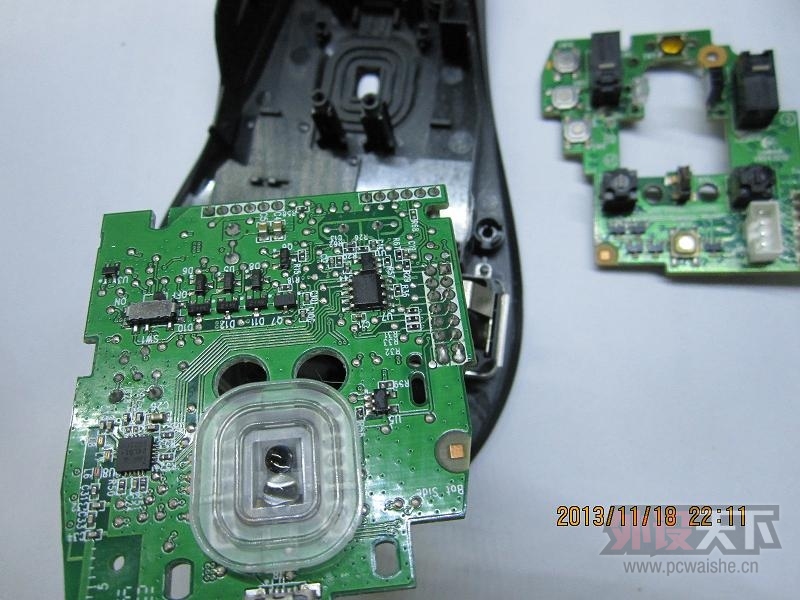

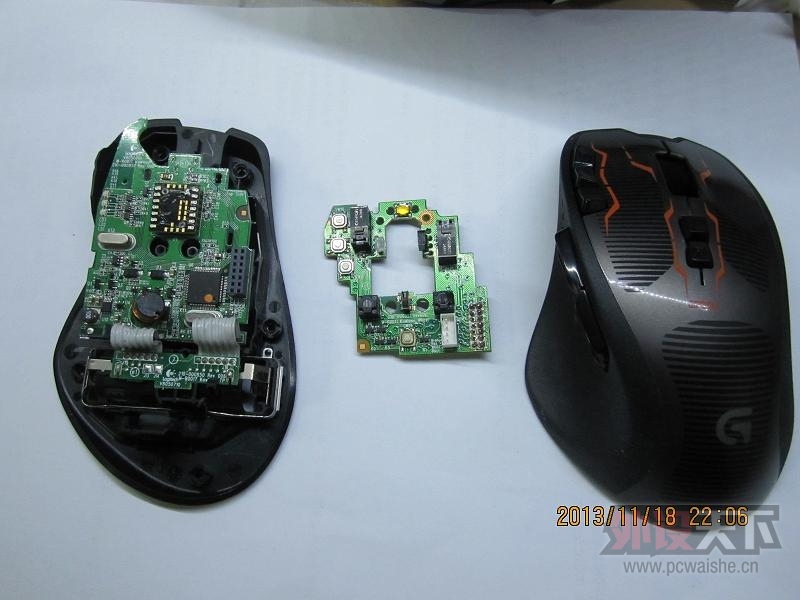

G700鼠标被朋友拆解

这个朋友自己更换的微动，用的是日产欧姆龙的灰点微动，东西不错
只是这个焊接比较纠结呀

为此我对于这个朋友鼠标微动的位置重新加工了一下

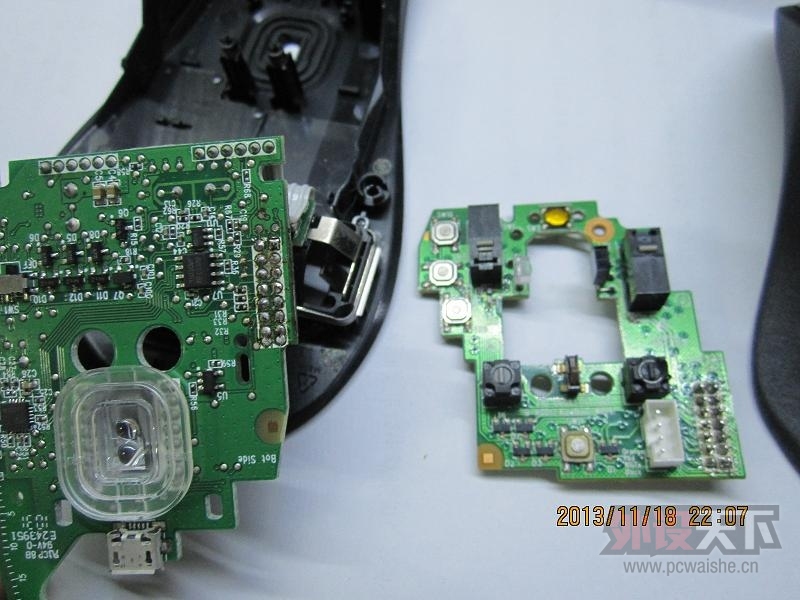

微动处理了以后，就是对这个朋友改装失败的地方进行修复。他的想法就用公母针座替换原来的焊接针座。方便以后的微动更换。

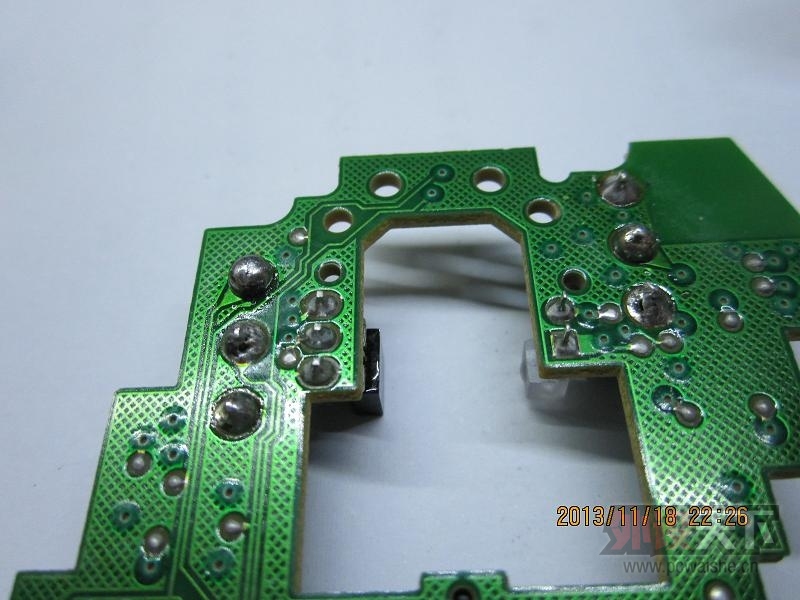

图中左边的电路板右侧焊盘是这个动手党焊接的

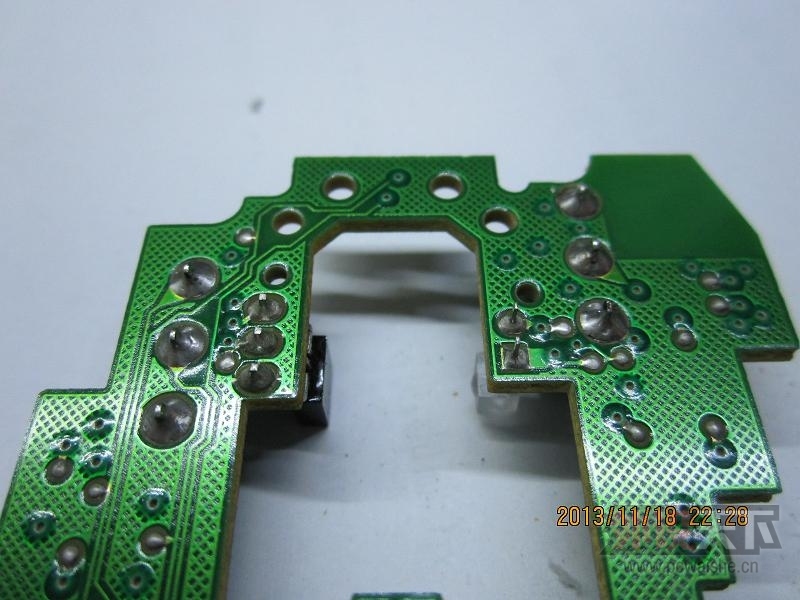

进过修复后的焊盘

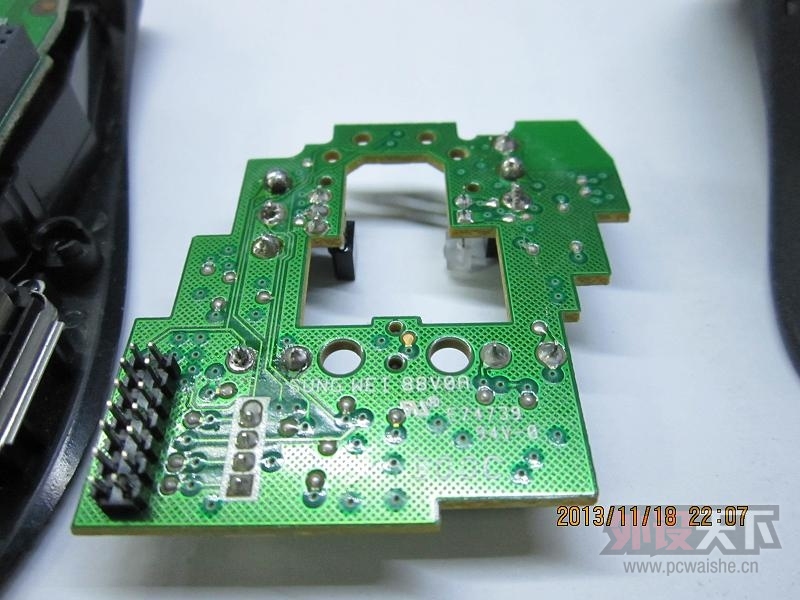

最后就是要对小板上的针座就行修复

第一就是要对针座的高低不平进行校正，其次就是焊盘进行修复，因时间原因，先简单介绍到这里

佑甯 · 发表于 2013-11-19 13:24

技术贴啊，学习学习

二手玫瑰 · 发表于 2013-11-19 13:38

壳子不错。

study · 发表于 2013-11-19 13:55

排线座在哪家店购的，求链接

jerry60 · 发表于 2013-11-19 15:00

排线座？

paultang · 发表于 2013-11-19 16:57

jerry60 发表于 2013-11-19 15:00
排线座？

这个外壳哪里买的啊，与一般的外壳不同啊

wlandytex · 发表于 2013-11-19 17:40

关键是调整双排对穿针的高度，低了就空键程，高了就按键太紧。所以调整高度很重要。换上这种公母的插座插针是不是要修断点，还是刚刚好，还有就是这个插座的牢固性怎样，牢固性不好用时间长了鼠标板子可能会向一遍倾斜。

yehaku · 发表于 2013-11-19 18:14

吧微动改成插座方式我也想了很久。但是就是没找到合适的母座适合插进微动

jerry60 · 发表于 2013-11-20 19:50

如果需要，可以来找我

hujia2205 · 发表于 2013-11-21 23:06

本帖最后由 hujia2205 于 2013-11-21 23:09 编辑

刚看完你的淘宝店就在这里找到你缘分啊我要修G700 嘻嘻
