自己收集的一些diy键盘的数据

疯疯~颠颠 · 发表于 2013-11-18 23:21

本帖最后由疯疯~颠颠于 2013-11-19 19:44 编辑

一些国外玩家从pcb到外壳都是自己设计制作的，PCB设计对普通人来说难度太高了点，那就从外壳开始

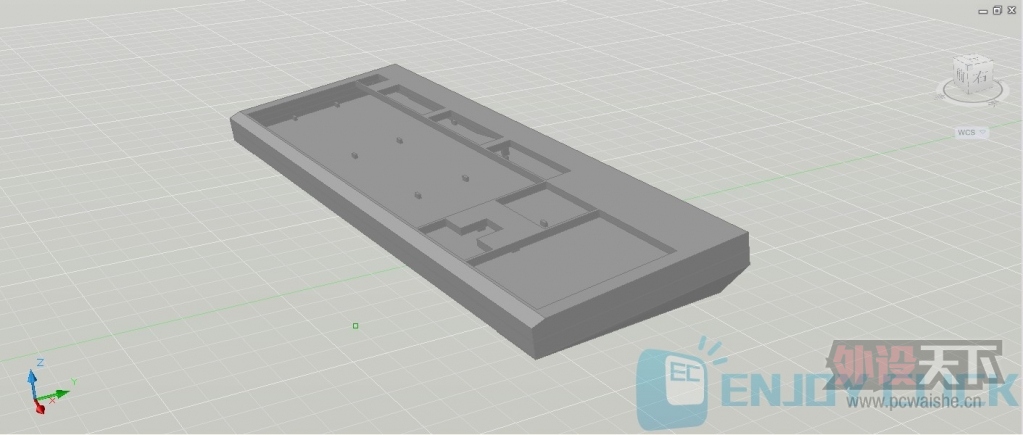

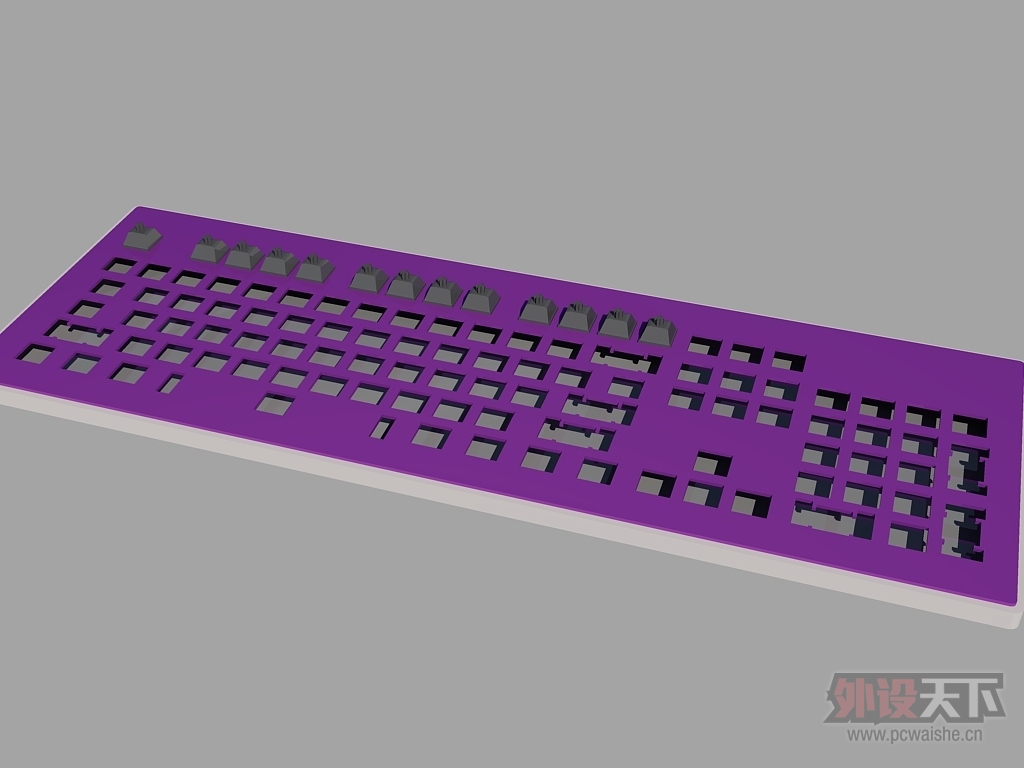

这两个是我自己设计，先做个亚克力的看看效果

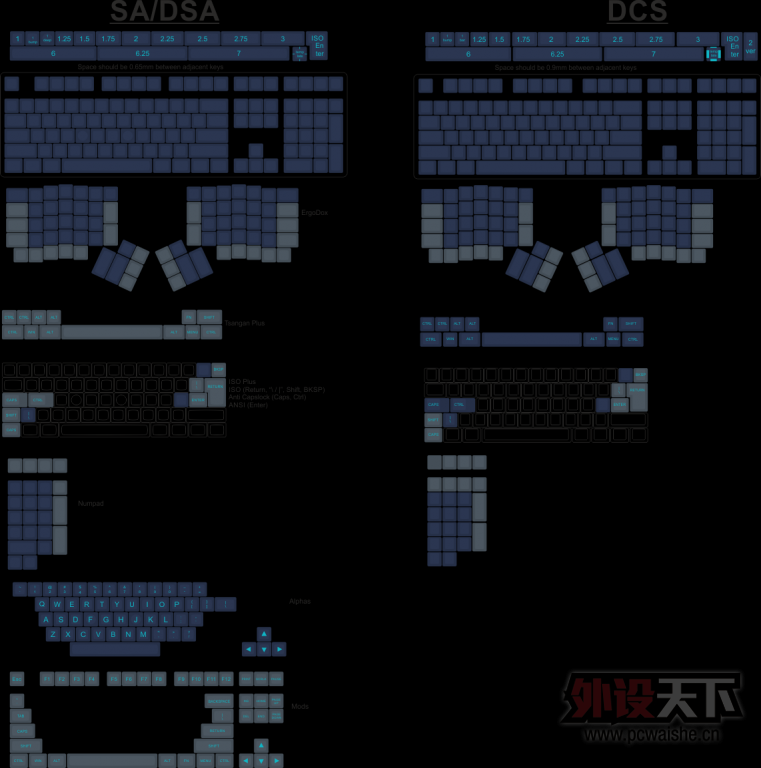

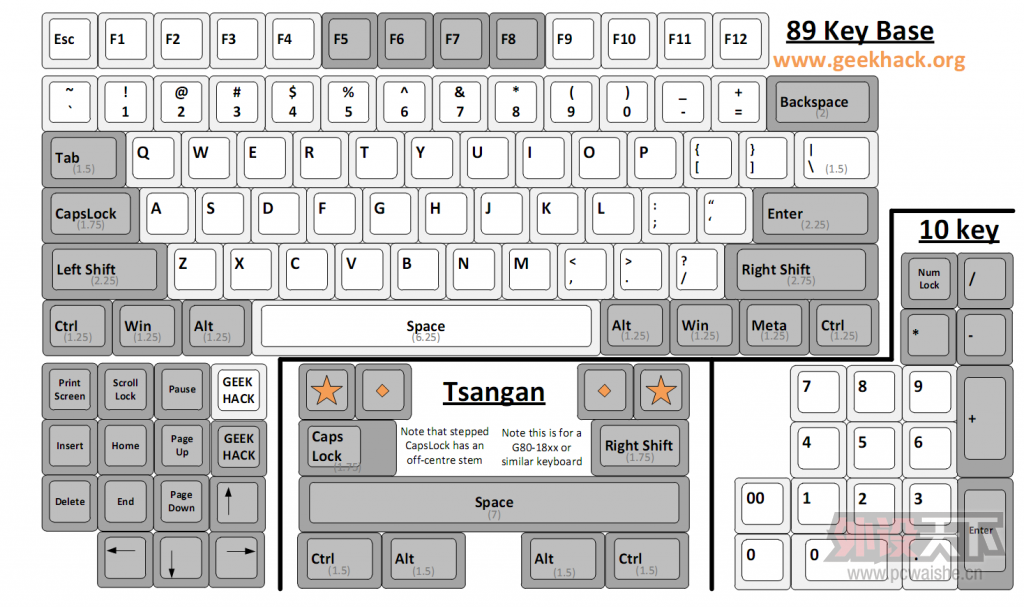

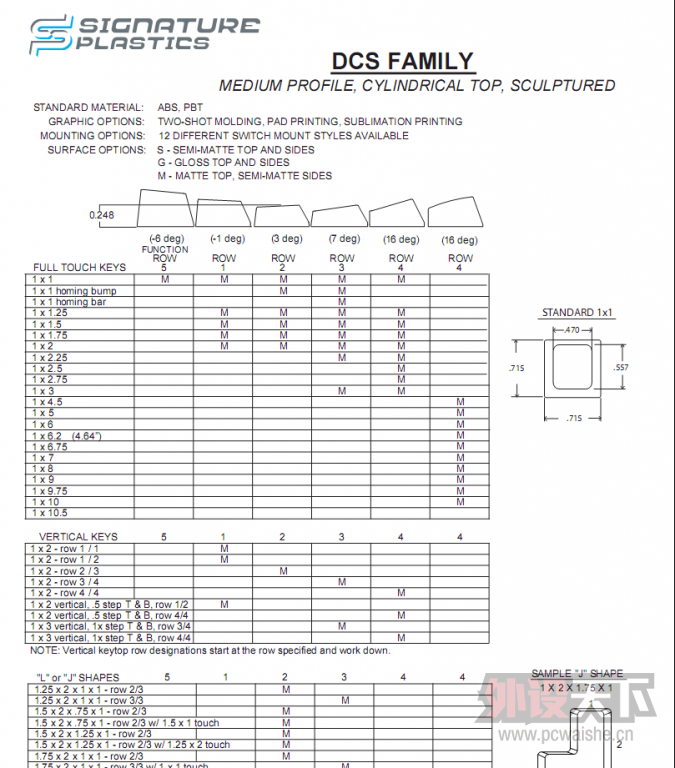

下面分享一下搜集的键盘数据，希望对DIY的朋友提供一些帮助，希望更多人加入到其中

说一下最基本的吧，键帽大小18.15*18.15，钢板开口14*14，轴间距19.05，键帽间距0.9。如果是1X键帽和1.5X键帽的轴间距就是（1X+1.5X）/2，X为间距19.05。1.5X键帽大小就是当它凑整时，也就是两个1.5X键帽的占地和3个1X键帽相等（包括键帽间距0.9），2*L+1*0.9=3*19.05+2*0.9。

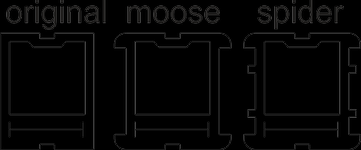

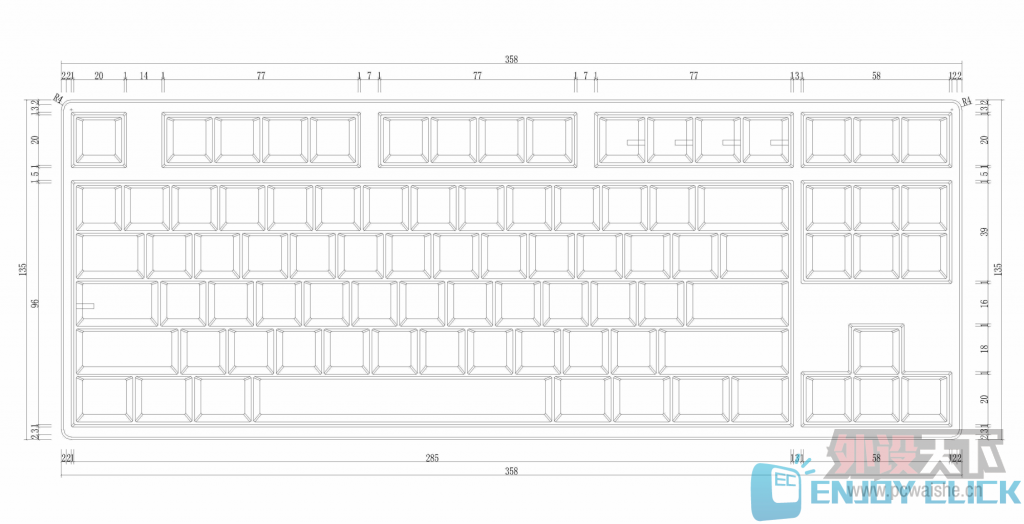

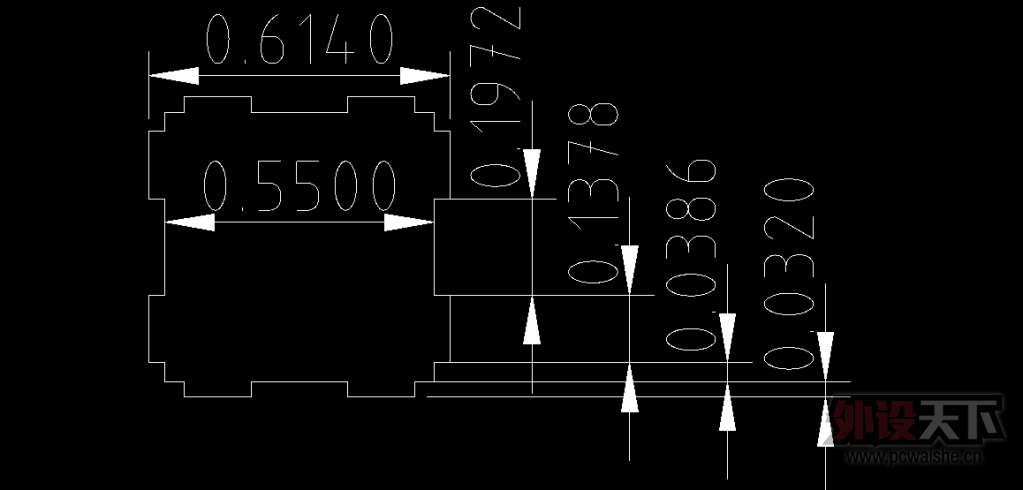

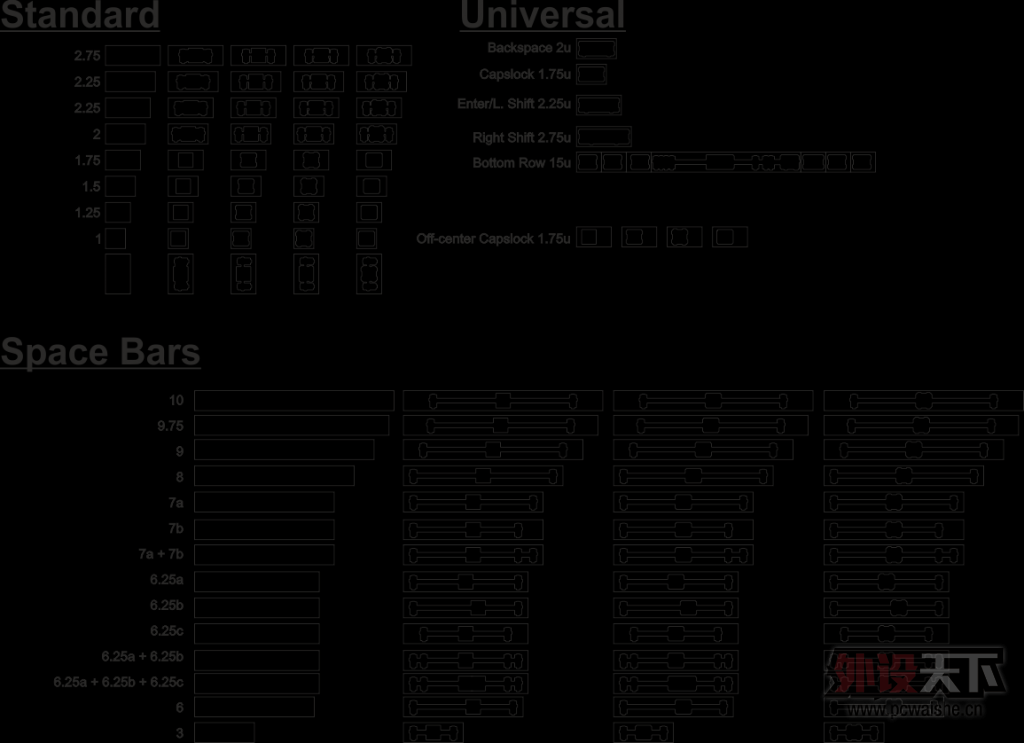

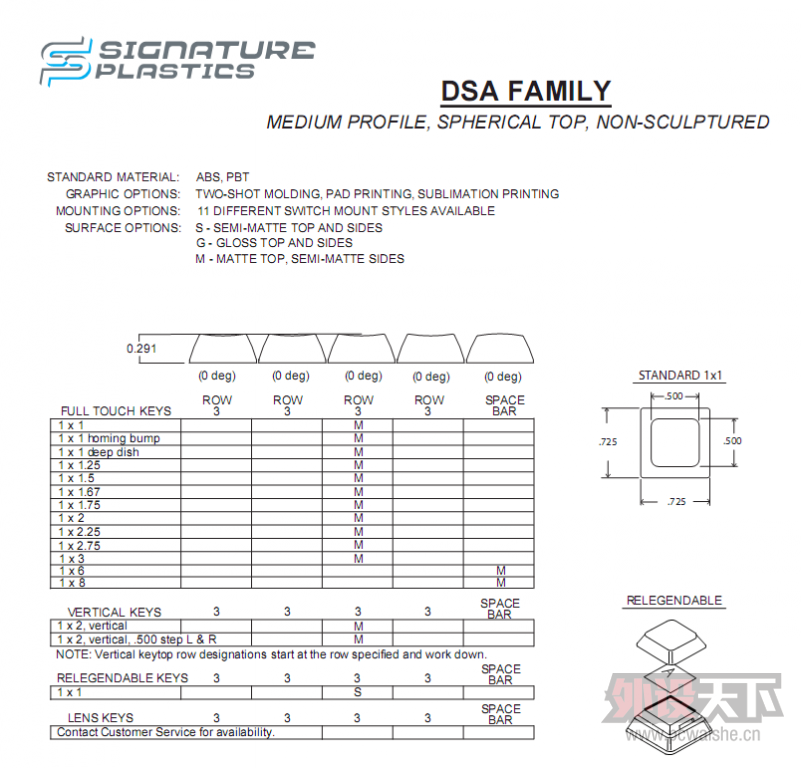

各种cad图纸

愉快士小夫 · 发表于 2013-11-18 23:47

2L....

疯疯~颠颠 · 发表于 2013-11-19 11:34

有些图纸是玩家绘制的，不保证一定正确

bromfield · 发表于 2013-11-19 12:28

这个好，收藏了

没有目标的爱 · 发表于 2015-5-31 14:23

好东西啊，必须顶一个

單擺 · 发表于 2015-5-31 15:19

完全看不懂啊

asin_huang · 发表于 2016-3-10 13:19

小骚骚 · 发表于 2016-3-10 13:27

你是要自己生产键盘吗？

天使是你吗 · 发表于 2016-3-10 22:11

好东西啊，收藏了

脑残的剁手党 · 发表于 2016-3-11 16:33

好东西啊，收藏了
