黑寡妇终极版改轴悲剧了，求大手帮忙

、___缥_° · 发表于 2013-11-6 08:37

本帖最后由、___缥_° 于 2013-11-6 08:45 编辑

昨天想把黑寡妇的几个FPS常用的轴换成黑轴，于是乎，就开始搞了。。。不料A键的灯孔焊盘被我掉下来了，后来捣鼓捣鼓居然按键也没用了。。想请问大手这种情况能不能飞线？因为黑寡妇有左边一排的宏按键，能不能和各个宏按键联系起来，设置宏按键为按键A

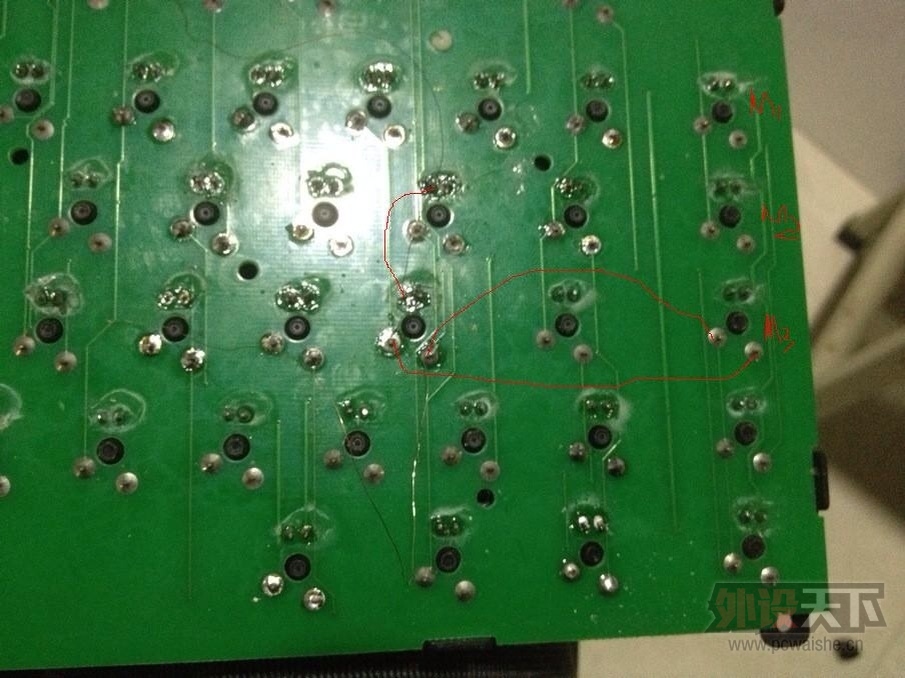

后来我把A键的正极接到了宏按键M3的负极，负极接到了M3的正极，A键灯正极的焊盘掉了，我就把正极接到了Q键灯的正极，然后驱动设置M3为A键后，A键可以用了，但是键盘Y键居然不能用了。。。蛋疼菊紧啊。。。。！！！！！因为又钢板，实在不想吧钢板拆了看正面电路，大神们快出来吧，帮帮小屌丝的忙吧

、___缥_° · 发表于 2013-11-6 09:41

大神在哪里？

、___缥_° · 发表于 2013-11-6 09:42

@LuckyBird929 呼唤~

完蛋苗儿 · 发表于 2013-11-6 09:59

双层电路板就是蛋疼

LuckyBird929 · 发表于 2013-11-6 12:53

双层板还是这么细的电路板.............

建议你别自己弄了找个修手机的地方让他帮你弄飞线恢复原来电路

实在要自己弄也不需要把键盘全部拆光的只要把相邻的几个轴和灯拆掉就可以看到正面的电路了

焊盘掉了的飞线在原有电路上线头端再焊接在轴上中间线路断裂的直接用导电银漆补上干透后外面再滴一层502

LuckyBird929 · 发表于 2013-11-6 12:55

对了这么细的电路烙铁要么用低温慢慢焊比如如250-280度

要么就用400度急速焊绝对不过1秒不过这要很高的技术和熟练度

、___缥_° · 发表于 2013-11-6 12:57

LuckyBird929 发表于 2013-11-6 12:53
双层板还是这么细的电路板.............

建议你别自己弄了找个修手机的地方让他帮你弄飞线恢复原来 ...

我A键和M3键那么连法算并联吗？为什么会影响到Y键。。。

LuckyBird929 · 发表于 2013-11-6 13:00

、___缥_° 发表于 2013-11-6 12:57
我A键和M3键那么连法算并联吗？为什么会影响到Y键。。。

是并联但是我估计 M3或者A的原来的电路跟Y是串联你要真打算废掉一个键接过来至少你要把A原来的电路切断了才行不然这肯定串键

再说没必要废掉一个按键的这还是可以修复的

、___缥_° · 发表于 2013-11-6 13:02

LuckyBird929 发表于 2013-11-6 13:00
是并联但是我估计 M3或者A的原来的电路跟Y是串联你要真打算废掉一个键接过来至少你要把A原来的电路切 ...

下班回去我再好好研究下。。

LuckyBird929 · 发表于 2013-11-6 13:03

、___缥_° 发表于 2013-11-6 13:02
下班回去我再好好研究下。。

我觉得你要再折腾下去故障的按键会越来越多损坏会扩大的
