今次带来MARZS玛侕斯500W金牌电源的拆解评测，这也是民间评测电源最重要的环节，不像其他PC硬件，电源性能必须通过专业仪器才能测试，如转换效率、输出波纹、交叉负载和稳定性等等，因此分析电源所使用的方案和用料等级，是一条判断电源品质的捷径方法，很多硬件达人凭借结构拆解就能大致推断电源的功率和整体性能表现。

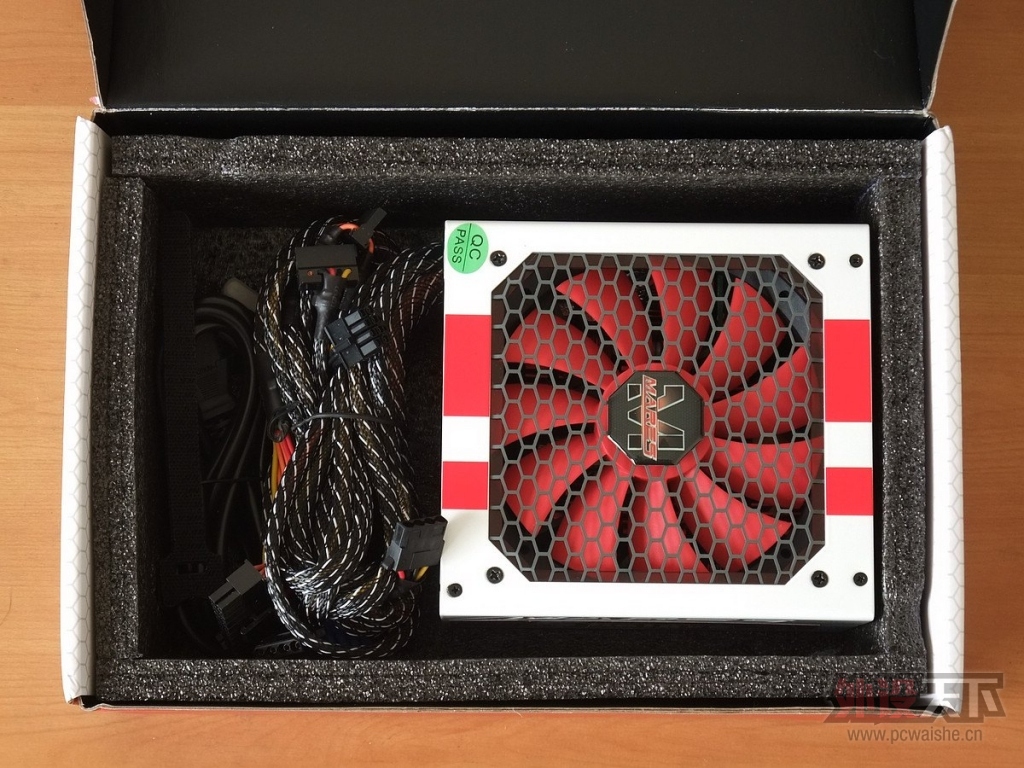

MARZS 500W金牌电源

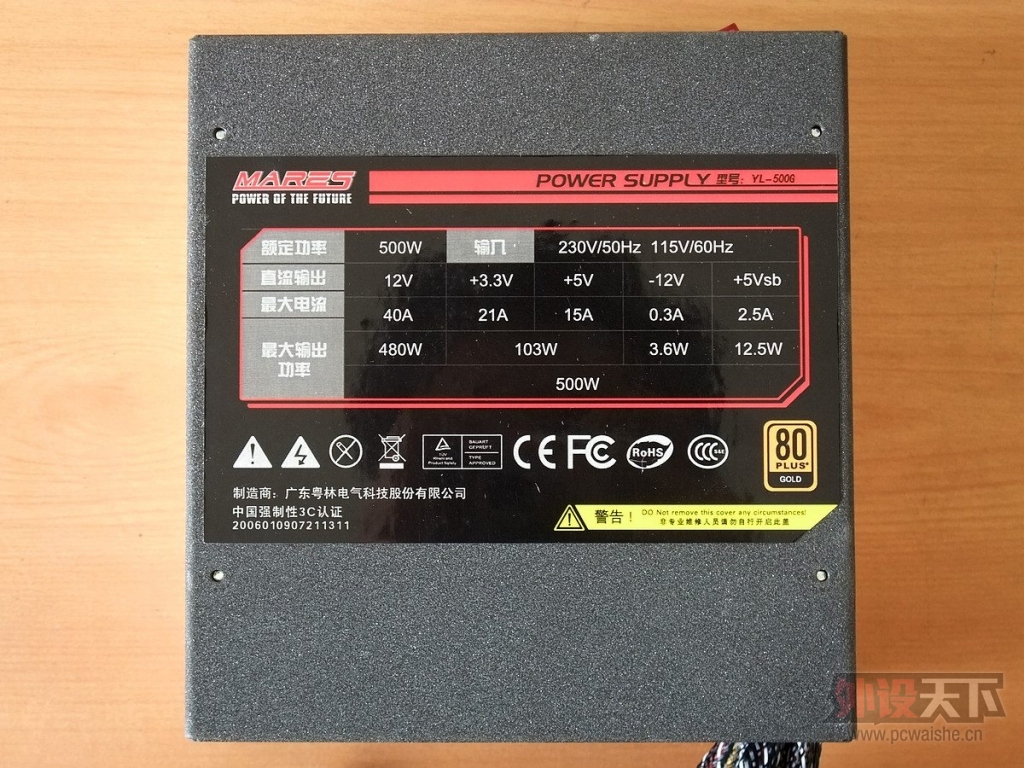

拆下顶部4枚小螺丝，其中1枚“QC PASS”标签覆盖。
根据风扇标签DF1352512SEMI、Sleeve Bearing描述，电源使用13.5cm大尺寸风扇、含油轴承，相比12cm风扇，散热风量和覆盖PCB面积更大，由于金牌电源转换效率高、热量损耗低的特点，加上智能温控设计，实际表现非常静音。
MARZS 5系金牌电源采用了主动式PFC、双管正激、12V同步整流和5V&3.3V DC-DC输出的结构，这也是80PLUS金牌产品的主流结构之一，DC-DC结构是MARZS 500W最大亮点，相比入门级电源最常使用的磁放大结构，DC-DC设计更复杂同时性能更优秀，尤其在转换效率、交叉负载等测试项目，几乎所有金牌、白金牌高端电源都使用DC-DC结构就很能说明这点。
MARZS 500瓦金牌电源应该是独家设计的方案，PCB电路感觉偏小型尺寸，元件多使用插件焊接，没见过类似代工产品。

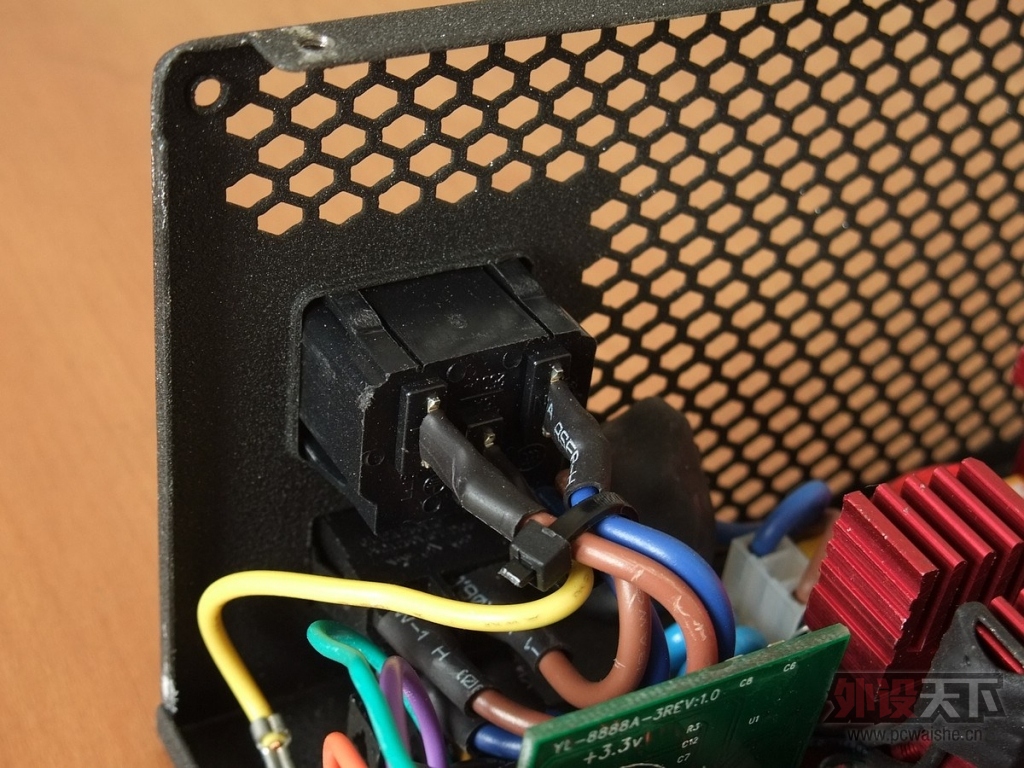

AC开关端子使用热缩管绝缘处理。
EMI滤波电路的作用是阻隔开关电源和外界电网之间的互相干扰，MARZS 500W的EMI滤波电路全部设计在PCB，有1对Y电容、2个X电容和1个共模电感，保护器件有1颗保险管，缺少MOV压敏电阻。EMI滤波电路似乎有点省，不过看到AC端子和EMI电路之间还增加有1个包裹热缩管的磁环，也是抑制高频噪声的作用。

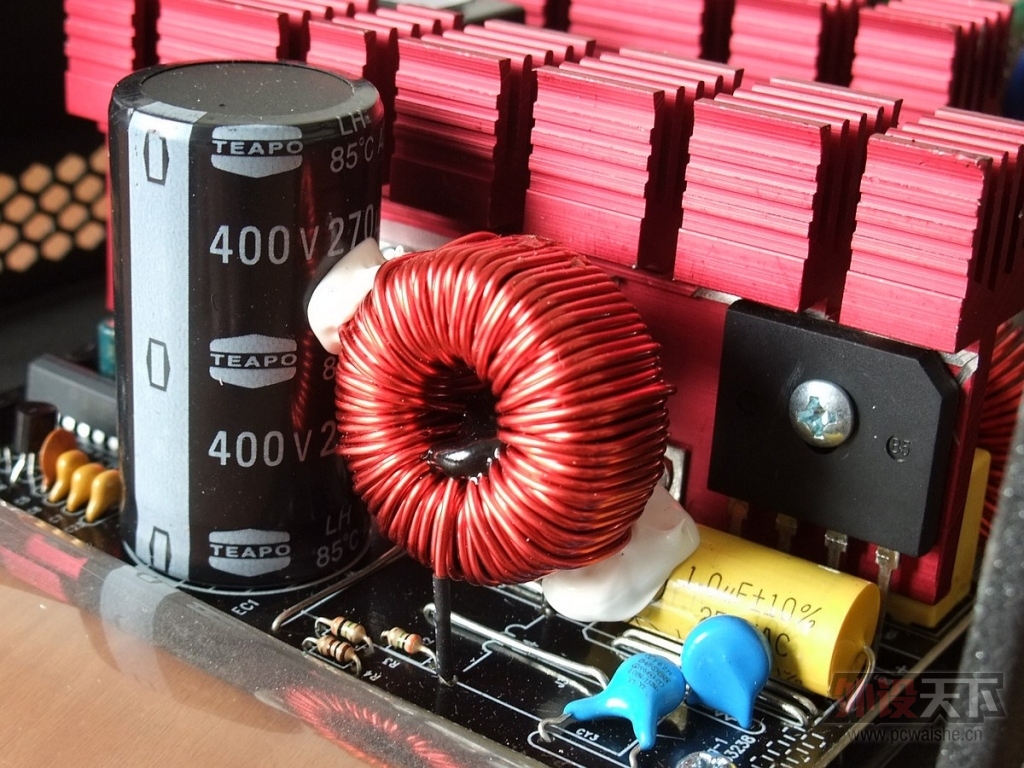

整流桥贴住散热片，所以未知型号和参数；PFC电感因体积原因，延长针脚并作绝缘保护，整体使用白胶固定。 主电容采用台系品牌的TEAPO智宝，容量270μF、耐压400V、耐温85°C，对于入门级500瓦电源来说，这颗主电容品质中规中矩，如果以一线高端500瓦金牌电源衡量，则要差一些，但要考虑到这颗金牌500瓦仅报价299元，毕竟受限于成本控制。
CM6805BSX控制芯片以直立插件形式位于主电容旁，很少见的布局。

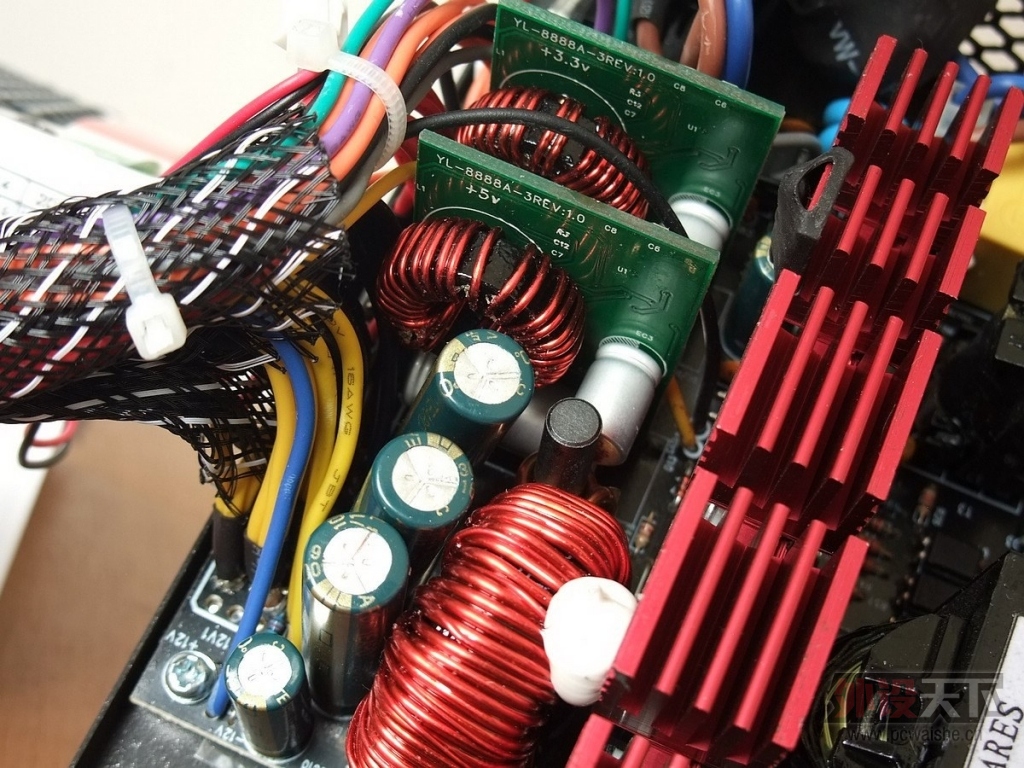

DC-DC结构特有的PCB子板，还设计有固态电容滤波。不论是+5V&+3.3V电压稳定性，还是波纹噪音和转换效率的综合表现，DC-DC结构电源都是最出色的。

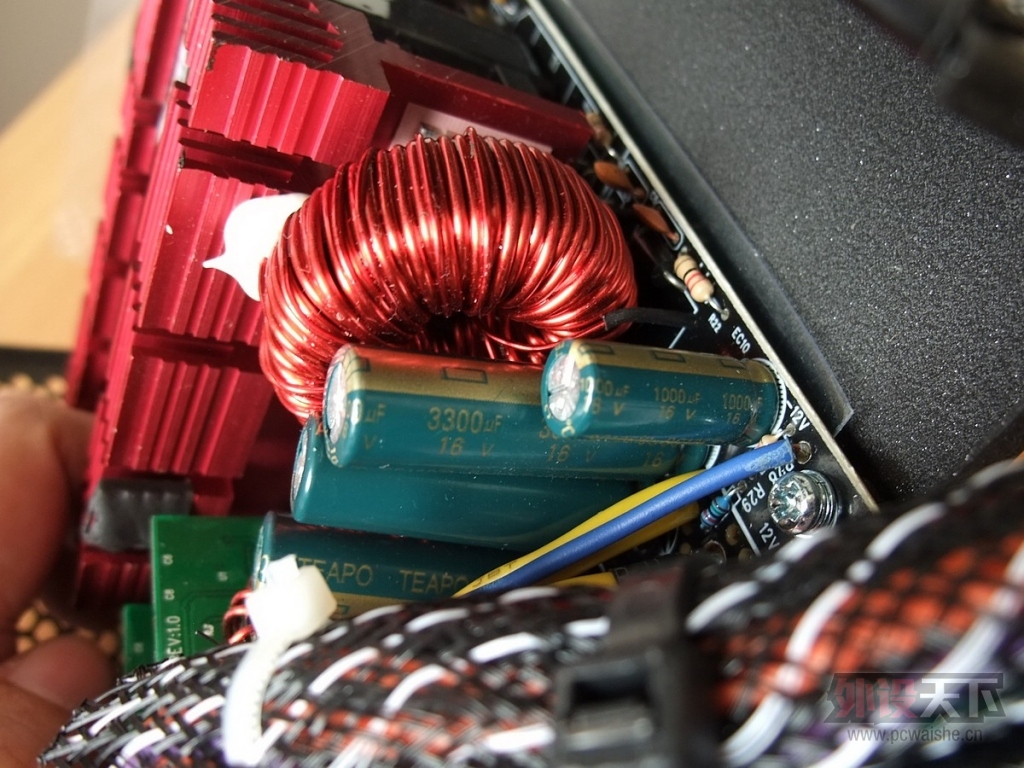

低压滤波电容同样来自台系品牌的TEAPO智宝，3300μF、1000μF两种容量规格。
输出线材焊接金属环加固，再使用热缩管绝缘保护，细节处理到位。
V型散热系统、T-SENSOR温控系统 MARZS玛侕斯的V型散热设计，简单地说即散热片多开岔，增加散热面积，配合附着表面的温度探头，智能调速风扇，兼具静音状态和散热性能。

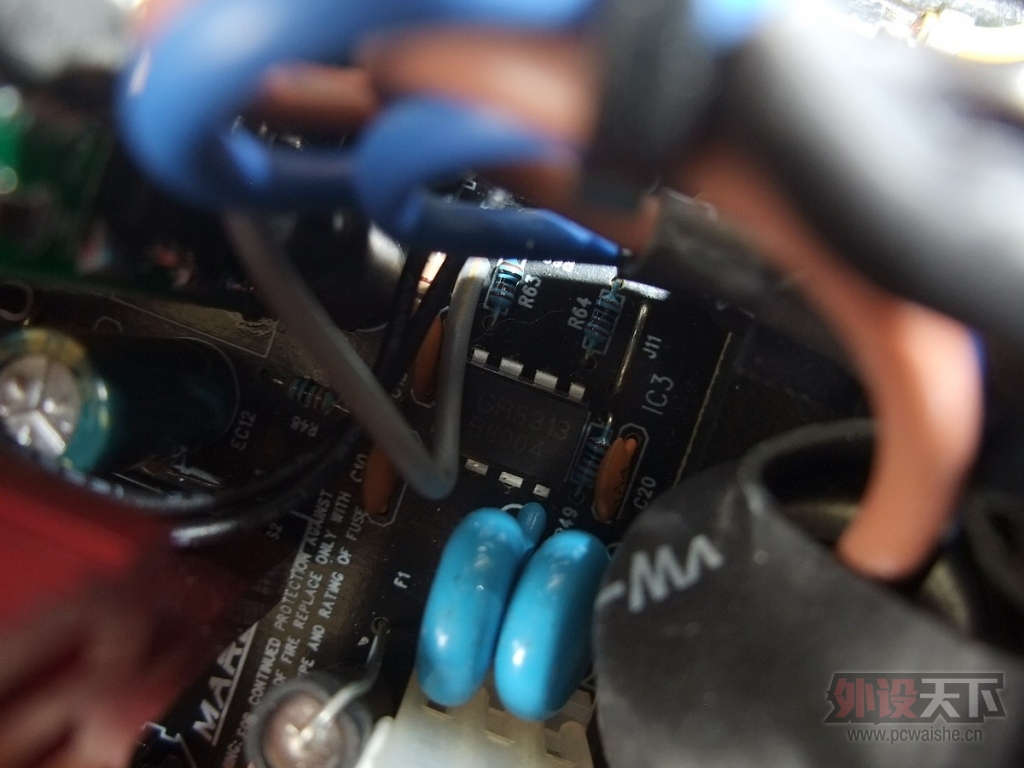

GR8313监控IC芯片
提供+12V、+5V、+3.3V 3路主要电压监控，以及过压保护、欠压保护和PG信号反馈。
MARZS玛侕斯500W金牌电源拆解完毕，采用主动式PFC、双管正激和DC-DC输出结构，全台系品牌电容整体中规中矩，最大亮点还是性价比突出，299元就能购买一颗500瓦金牌80PLUS电源，当然还是因为性价比注定用料不会太奢华。
|
