本帖最后由 baikalwind 于 2009-10-27 17:21 编辑

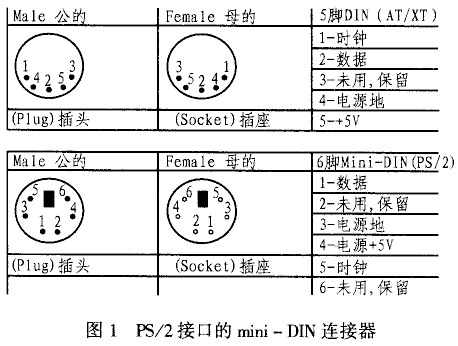

前些天逛TB,看见有卖新大陆青轴的卖家,价钱还可以就买了下来。卖家说是银行按废旧物品处理的东西,所以线被剪断了,在网上查到老式键盘的AT接口其实和正常的PS/2口是一样的,虽然一个是五针一个是六针,但是其实真正有用的都是只有四根针其余都是空位。(如下图)
剪线“新大陆”青轴,接线、喷漆、改USB

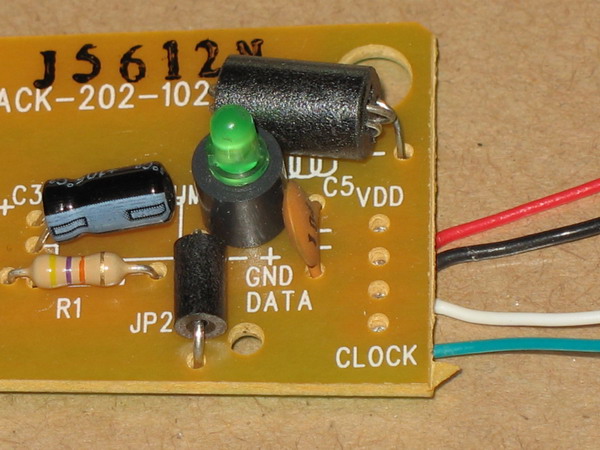

新大陆的电路板上并没有标明个个线的名称和作用,所以只能先试着用旧罗技键盘上的线接一下,因为被剪断的旧线内部的四根线颜色和罗技线里颜色有一条不一样,把同色的线接上剩下的一根线接在一起,重启,无反应。以为要一次一次的试了,看了看电路板背面和罗技的电路板对了一下,接口处发现基本相似,反正也要试,就从这个开始吧,按照对应关系把线接了起来,重启,点亮。看咱这人品!!!哎,买彩票的时候要是也能爆发一下,咱就也能用上红轴了。

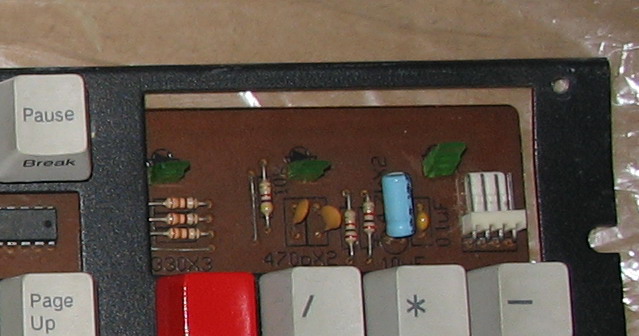

下边的第一张是新大陆的电路板接口,从右到左顺序是时钟(clock),数据(DATA),接地(GND),电源+5v(VDD)

剪线“新大陆”青轴,接线、喷漆、改USB 剪线“新大陆”青轴,接线、喷漆、改USB

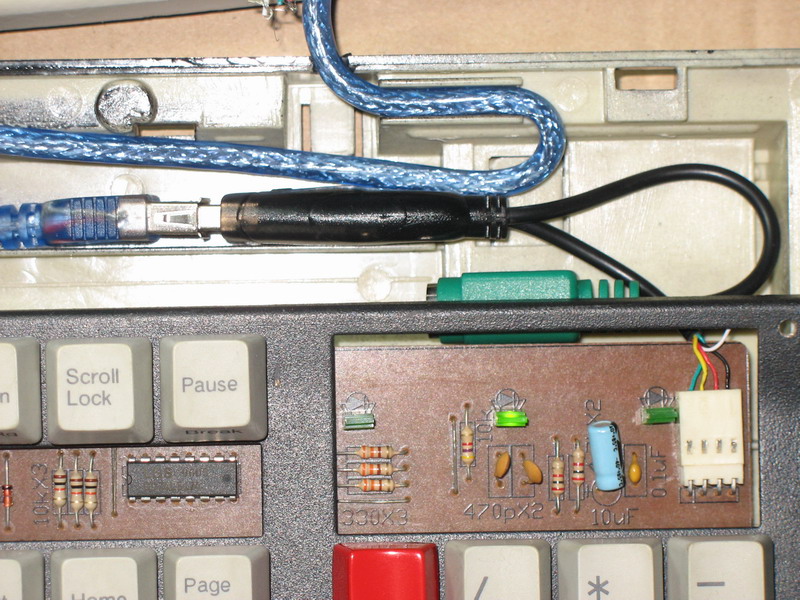

本想直接用罗技的线接,但是觉得用在笔记本还要再接转USB的线,看键盘壳里面还有空间就想把转换线直接做到键盘里,找了一根一米五的USB延长线,一个PS/2转USB线,把转接线的一个接入口剪掉,里面的细线按照顺序接到键盘接口的插头上,把线都连接好,usb直接接到正在运行的电脑上,正常是识别,点亮。
剪线“新大陆”青轴,接线、喷漆、改USB 剪线“新大陆”青轴,接线、喷漆、改USB

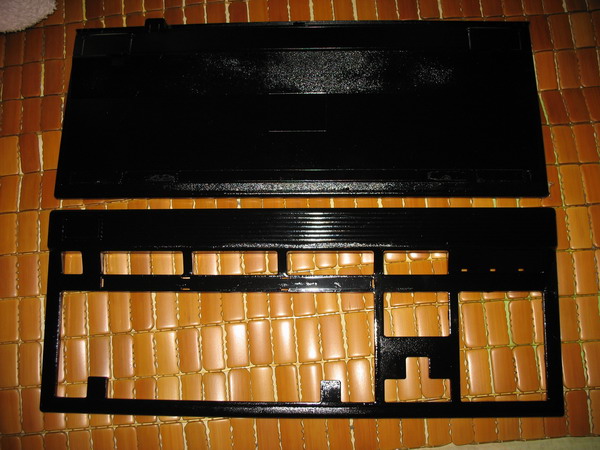

接下来就是外壳喷漆了,原来的外壳碾场日久都发黄了,按照坛子里的方法,砂纸打磨,喷,打磨,喷,打磨,再喷。还是不很好,没办法第一次手艺潮了点。

剪线“新大陆”青轴,接线、喷漆、改USB

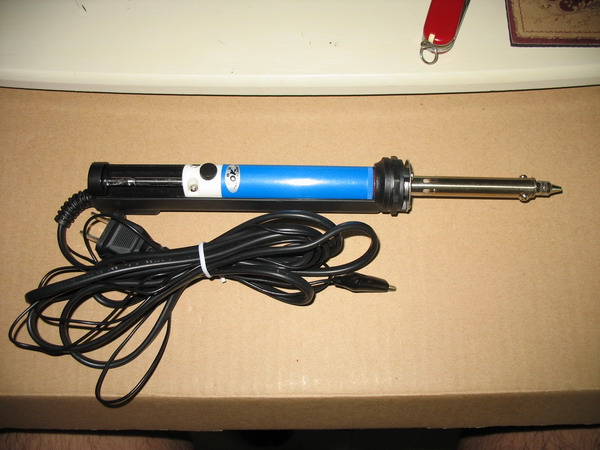

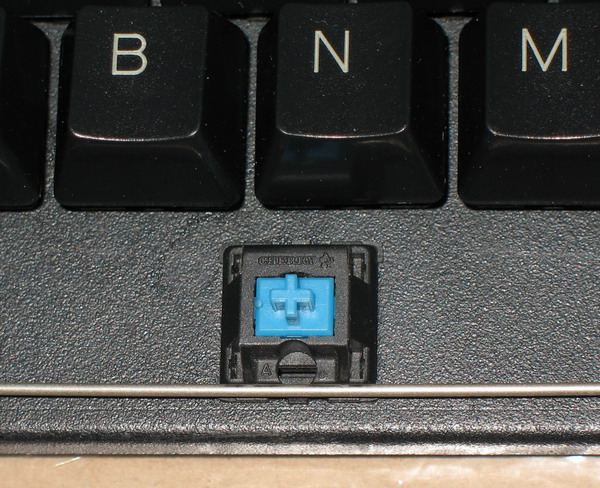

想从电路板拆了几个轴看看,没想到电烙铁使用不熟练半天没拆下来,不敢再动了,害怕轴挂掉还得再买,去电子市场弄了个电热吸锡器,不得不感叹下,太好用了。不得不说虽然说机械键盘的手感变化小,但是时间太长青轴按下去的时候已经只有很小的咔的一声,和手里的PLUM青轴比,手感好像还是有些变化,尤其少了咔咔声,十分不爽,不知道黑轴是否也会有这种情况。
剪线“新大陆”青轴,接线、喷漆、改USB 剪线“新大陆”青轴,接线、喷漆、改USB

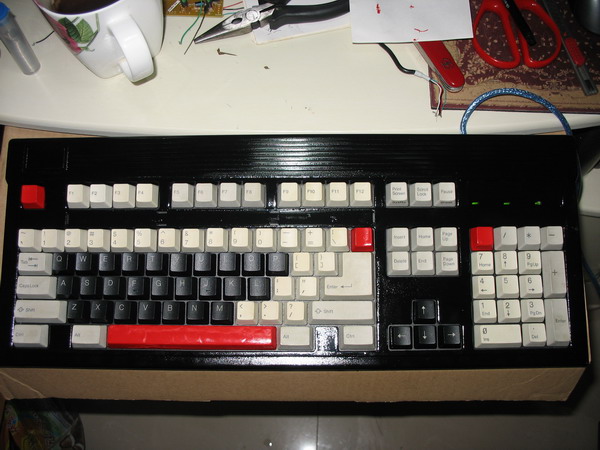

上一张最后成品的照片
剪线“新大陆”青轴,接线、喷漆、改USB
(所有照片不是按照时间顺序拍照的,基本都是快完成的时候补拍的,大家见谅)





评分

参与人数 1技术分 +2 +15 收起 理由
rosicky311 + 2 + 15

查看全部评分

0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
推荐
发表于 2009-10-27 17:27 只看该作者
折腾,折腾。。。。。。
回复 支持 1 反对 0

使用道具 举报

我的人缘0
推荐
发表于 2009-10-27 17:25 只看该作者
另外问下,cherry的黑轴或其他轴大约要多少钱一个?想买一些换成黑轴的或者茶轴的玩玩。
回复 支持 1 反对 0

使用道具 举报

我的人缘0
推荐
发表于 2009-10-27 16:40 只看该作者
不错,感谢分享~
回复 支持 1 反对 0

使用道具 举报

我的人缘0
5
发表于 2009-10-27 17:37 只看该作者
挺能折腾,不过银行操完得二手青轴,手感实在是很不敢恭维
我的人缘0
6
发表于 2009-10-27 17:52 只看该作者
是啊,没有咔咔声的青轴真的挺无奈的,有没有朋友知道黑轴的价格和卖家吗?
我的人缘0
7
发表于 2009-10-27 18:06 只看该作者
LZ动手能力真强
我的人缘0
8
发表于 2009-10-27 18:19 只看该作者
测试
多年未见的技术贴.
我的人缘0
9
发表于 2009-10-27 18:44 只看该作者
喷漆是怎么弄的啊 ?
我的人缘0
10
发表于 2009-10-27 18:51 只看该作者
测试
油漆 可以用气泵喷,LZ莫非也玩模型?
