[讨论] 自制WCG2013版牧马人---求大家点评成果!

119 60702
楼主
跳转到指定楼层
WCG2013中国区总决赛打完了各种感慨,WAR3完结篇但不完美,LOL皇族痛失决赛大呼OhMyGod你太屌,坦克世界6W奖金证明闷声发方能大财,这次决赛有喜有悲令人唏嘘,好在关注LOL的结果还是可囍的,突然萌发了自己MOD一个纪念版的鼠标,不知道为什么达尔优没推出WCG牧马人,正好自己做了一个。这是第一次MOD,条件和资源有限,非专业人士各种土办法都用上了,做的不好的请包涵,觉得不错的就赏脸回一个,嘿嘿。
必备用品:
95%酒精好酒一斤
汽车喷漆若干(白、黄、光油)
砂纸(粗、细各一张)
本次用到的几个民间“神器”:
快递单*1
必胜客手套*2
快餐店饭盒*1

自制WCG2013版牧马人---求大家点评成果!

自制WCG2013版牧马人---求大家点评成果!

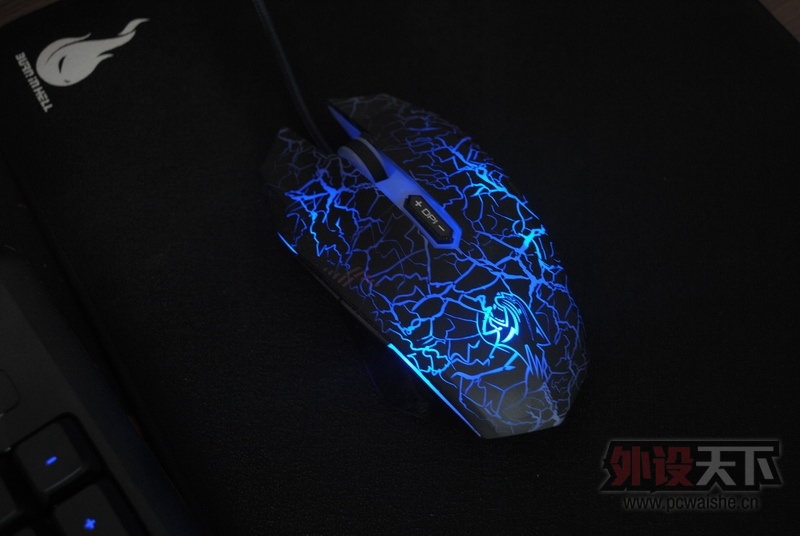

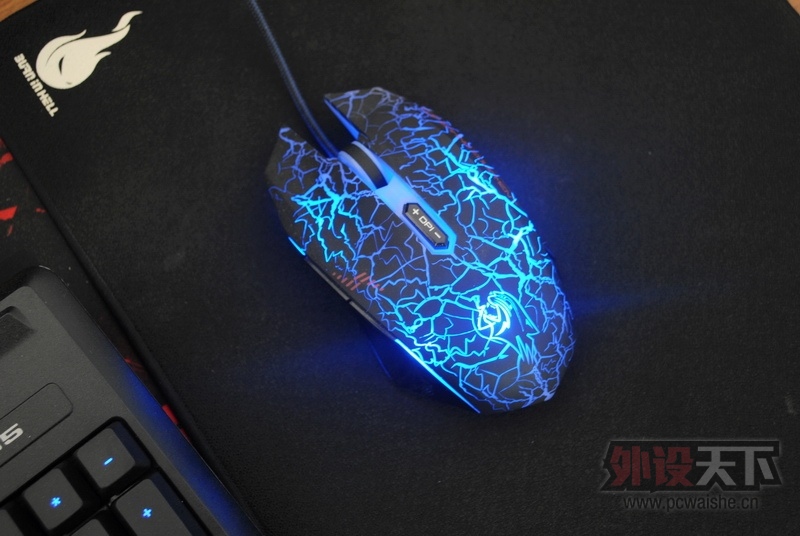

“整容”前留影!MOD之前的牧马人,很炫很嚣张的赶脚
下面开始

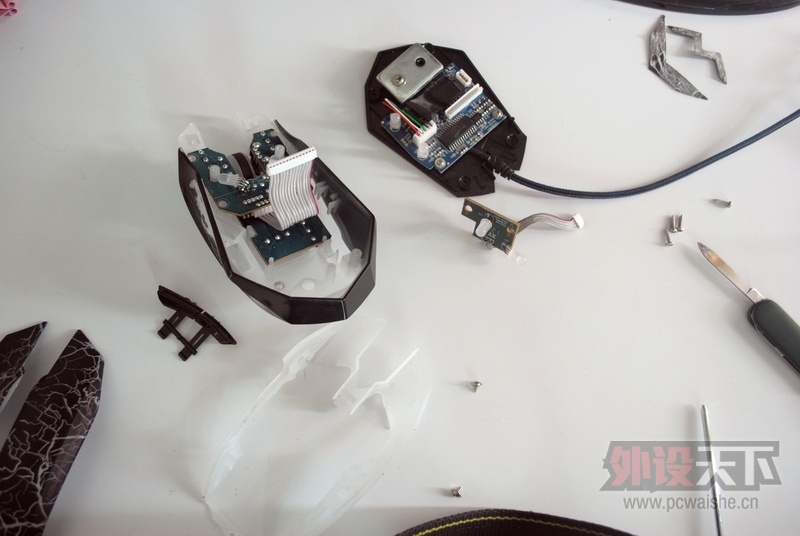

我主要是MOD外壳,所以先必须要解剖,正好看看这个鼠标的五脏六腑
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

麻雀虽小五俱全啊,4PCB板,6盏灯,有点担心不熟练的我等下能不能装回去。。。。。。
自制WCG2013版牧马人---求大家点评成果!

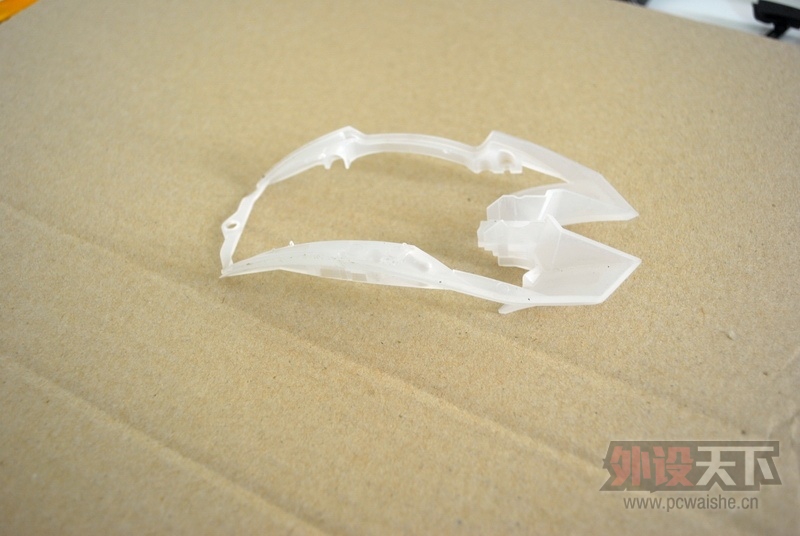

这个中框是用来透光的,我不准备喷它,洗干净、保持原样就好。

自制WCG2013版牧马人---求大家点评成果!

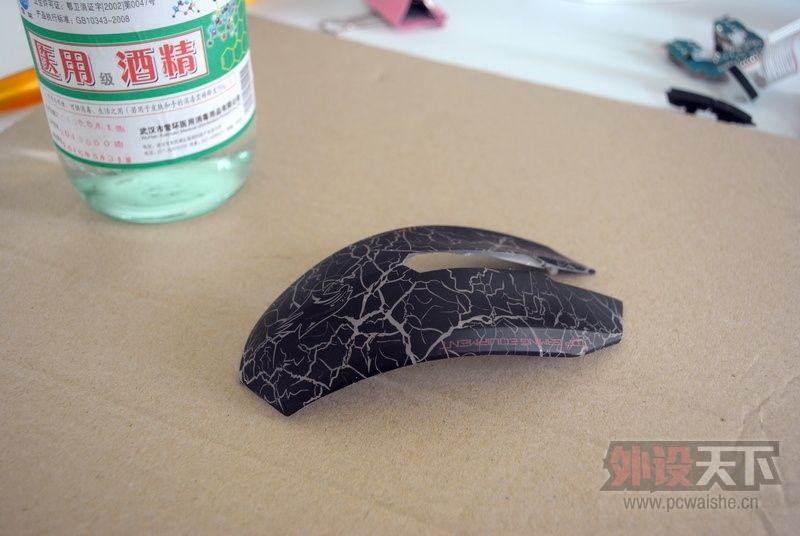

这个背光裂纹的皮革漆,需要去掉,我到药店买了一瓶14块的95%工业酒精,泡它1晚上
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

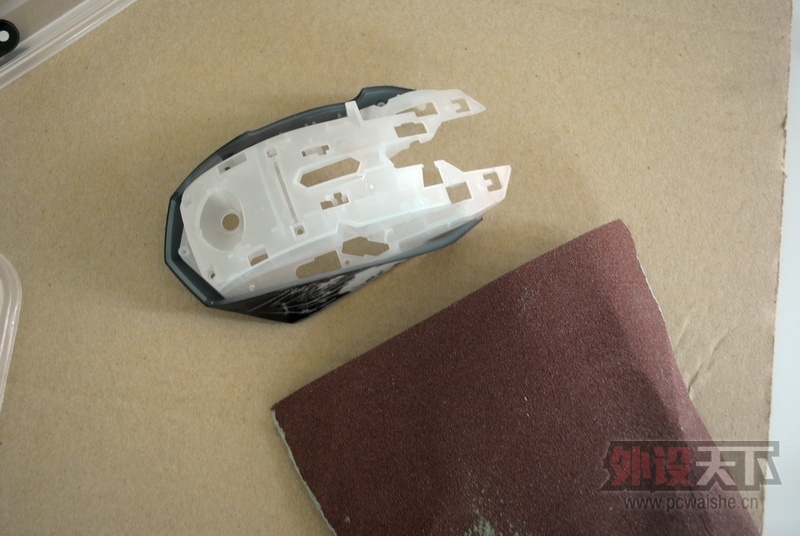

底框两边的黑色是普通的喷漆,用砂纸就可以很快的去掉, 220目的粗砂纸

自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

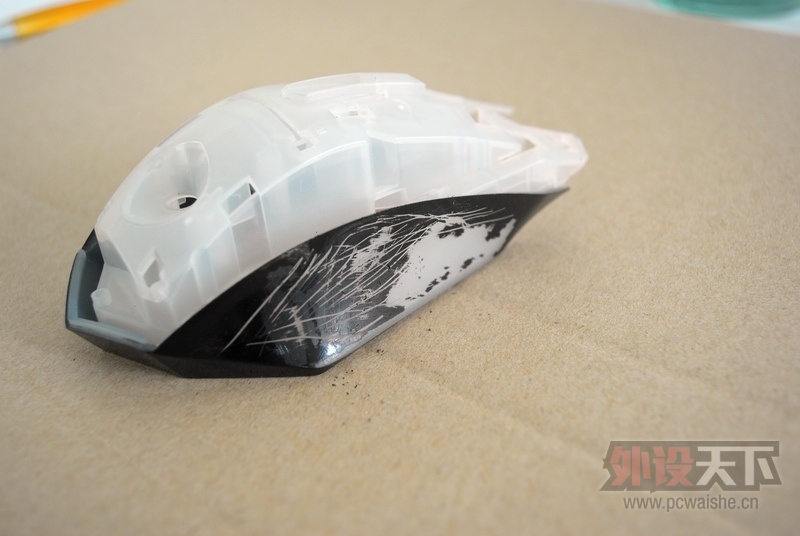

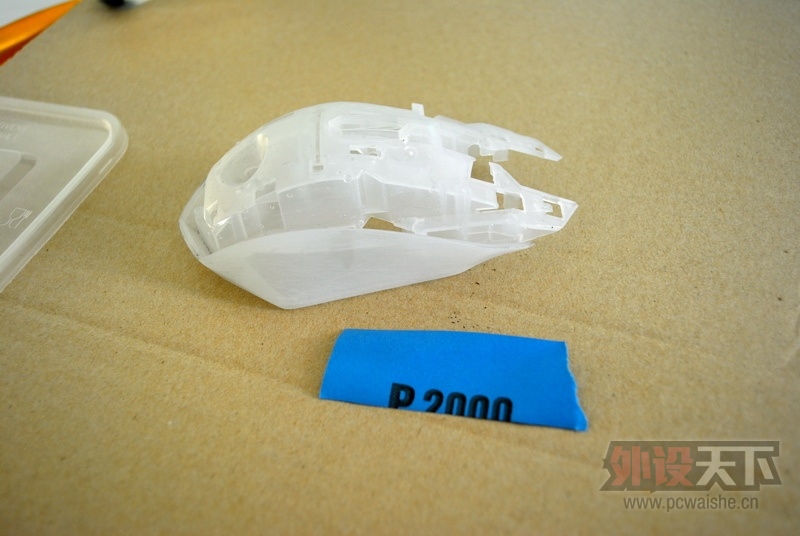

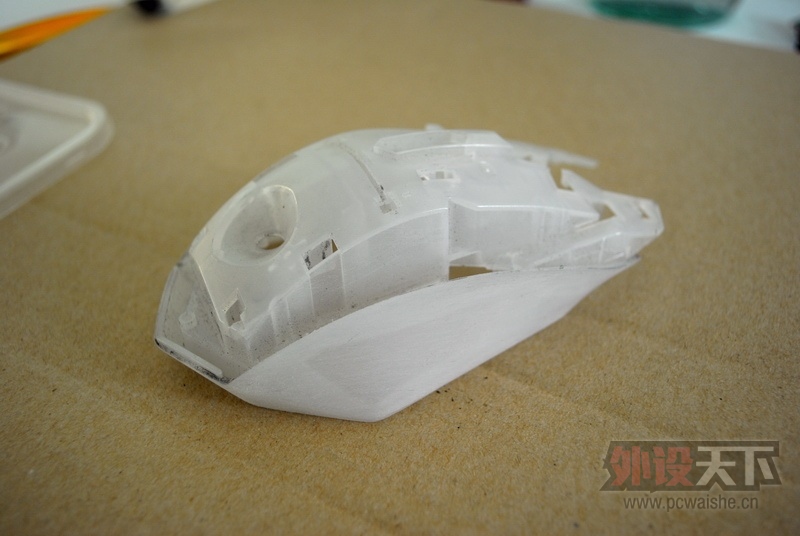

打磨的也是比较枯燥的,还有些粉尘和气味,15分钟后总算打磨干净了,但表面还有些粗糙,用2000目的细砂纸在进行抛光,保证喷漆时的均匀和附着力
自制WCG2013版牧马人---求大家点评成果!

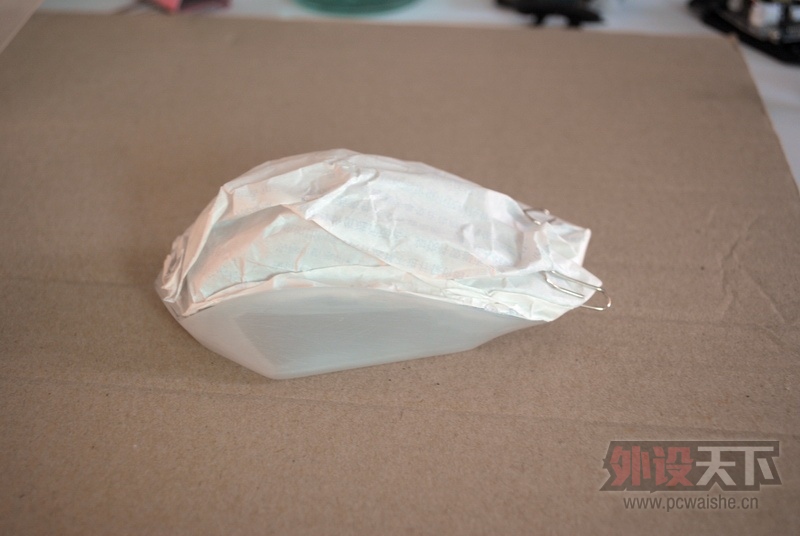

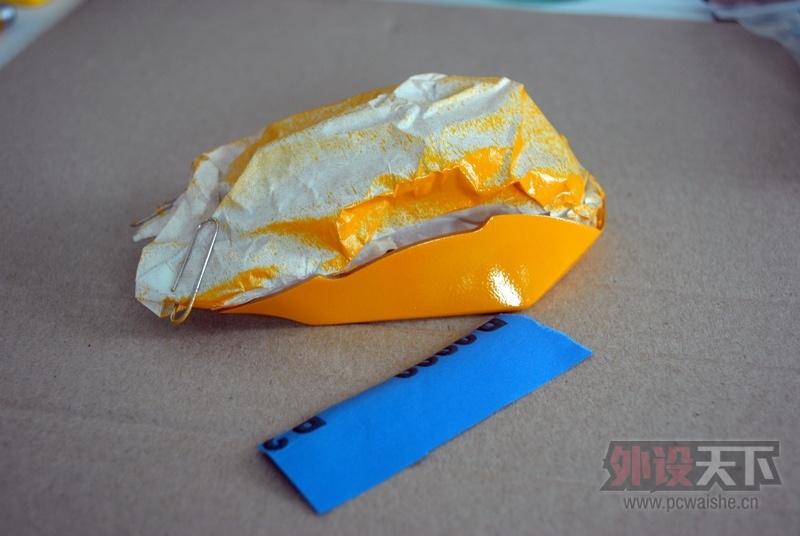

用废旧快递单存根配合回形针,保护好内胆,避免染色影响透光,就可以开始喷了
自制WCG2013版牧马人---求大家点评成果!

因为没有支架来固定外壳,我选用了必胜客外卖送的手套,好在手有地方好拿。

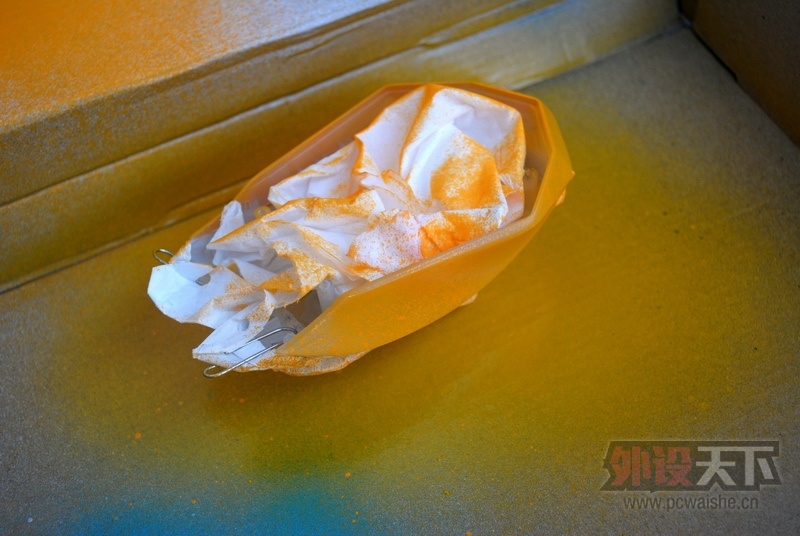

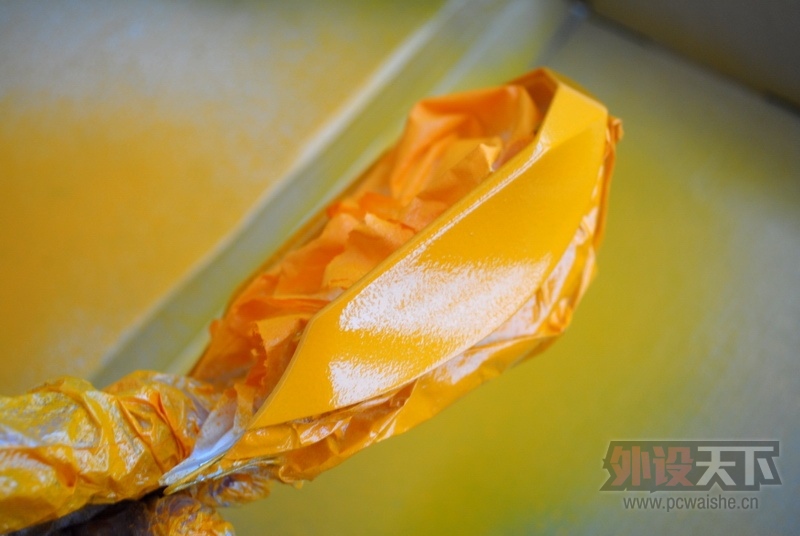

边框我选择惹眼的黄色做底漆,每隔2分钟左右喷一次薄薄的一层,其实就按说明来的,哈哈,8~10次之后,感觉色漆有些均匀了和厚度了,就可以拿去晾干了
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

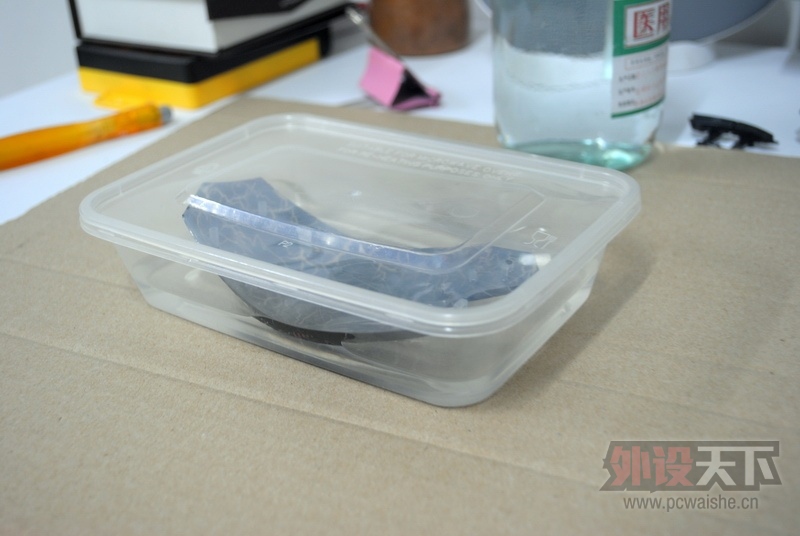

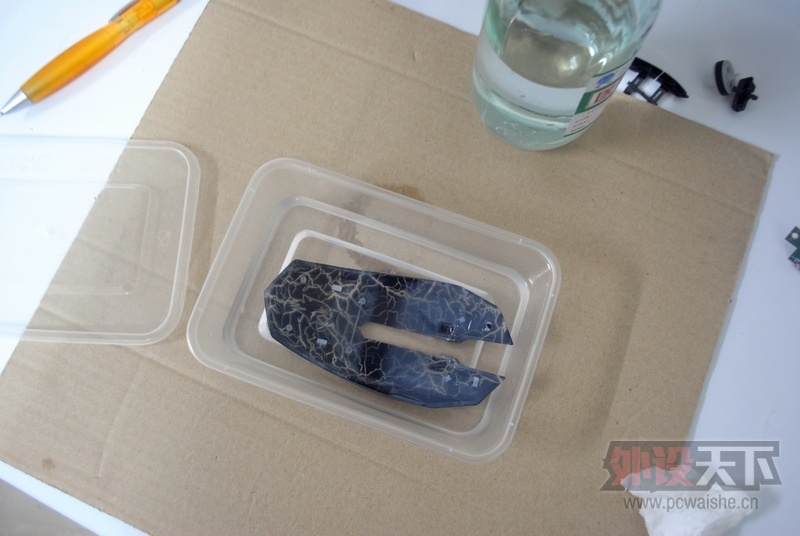

与此同时,我把按键上盖泡在盛有95%酒精的1次性快餐盒中,盖紧。通过摇晃尽量打湿表面的每一个地方,放置一晚。

评分

参与人数 2技术分 +3 +388 收起 理由
vincentdong666 + 1 + 388 淡定
kobi541 + 2 很给力!

查看全部评分

0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
推荐
发表于 2013-10-28 17:14 只看该作者
自制WCG2013版牧马人---求大家点评成果!
第二天来,发现底漆的干得差不多了,就准备喷光油了,主要是保护底漆,避免掉色,方法和喷底漆时一样,然后去干燥,放置1天,就不多说了
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

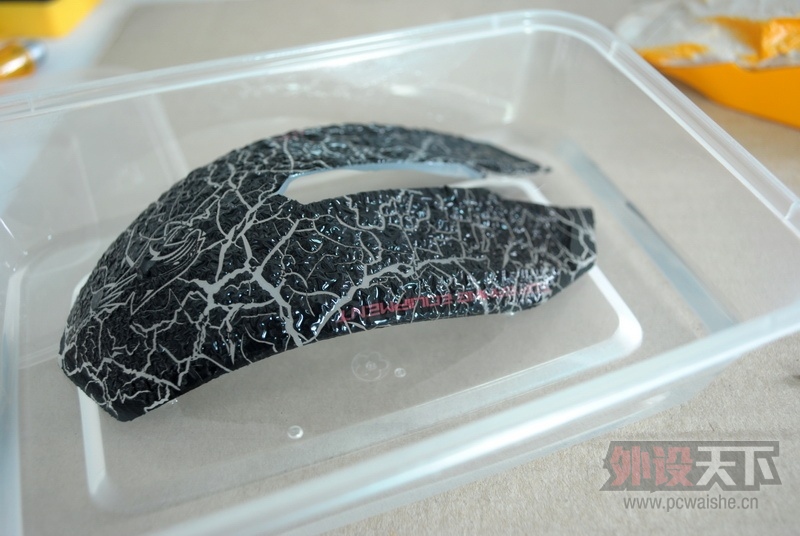

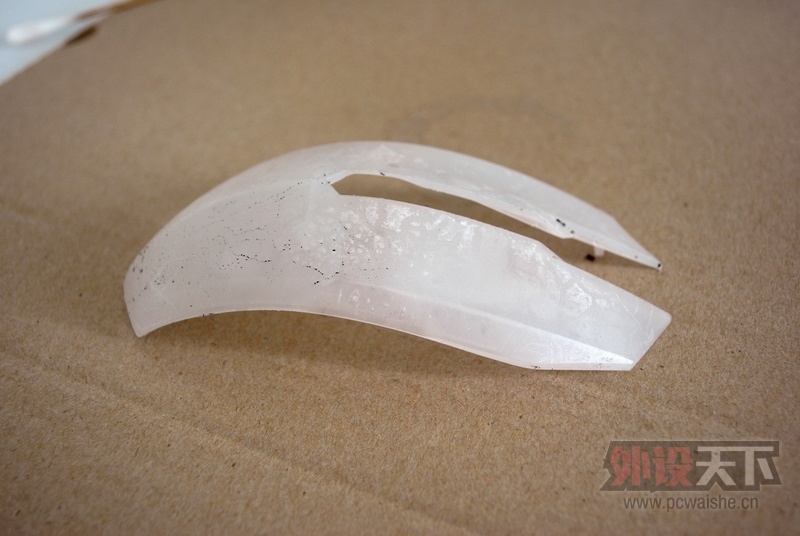

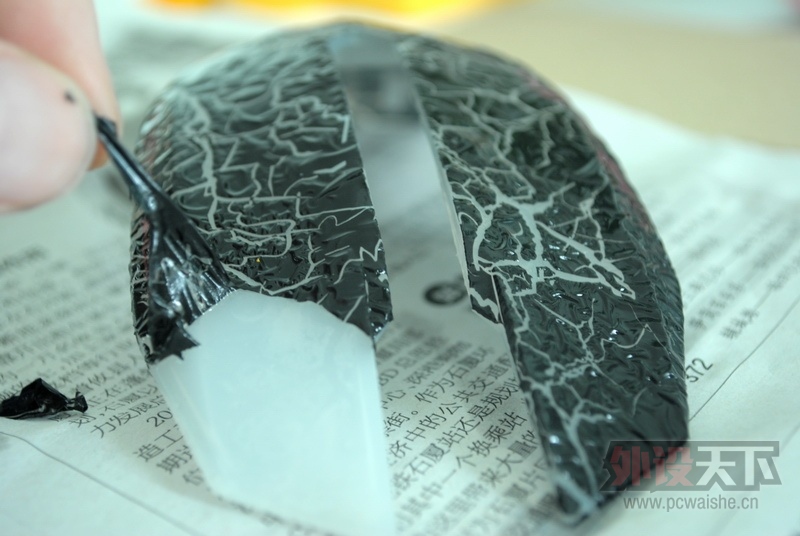

在晾干底框的同时,经过1夜的“花天酒地”,按键表面终于熬不住也鼓泡了,效果很明显,只要轻轻撕去表面的漆皮就可以了,露出了白花花的大肉肉,哈哈~
自制WCG2013版牧马人---求大家点评成果!

还有些残留的黑色漆点,和白色斑点部分,花5分钟就统统打磨掉了。
接下来是选择背光图案,因为牧马人是背光鼠标,我想要光尽量集中的从一个图案透射出来,图案用什么好了?本想用OMG,但是觉得太山寨而且有冒名嫌疑,也想过自己做个变形的超大“WCG”字样,类似冰豹的Lua,但是不会画啊没有美术功底。要不做个WCG2103LOGO?好像也不错的赶脚,说做就做~~

自制WCG2013版牧马人---求大家点评成果!

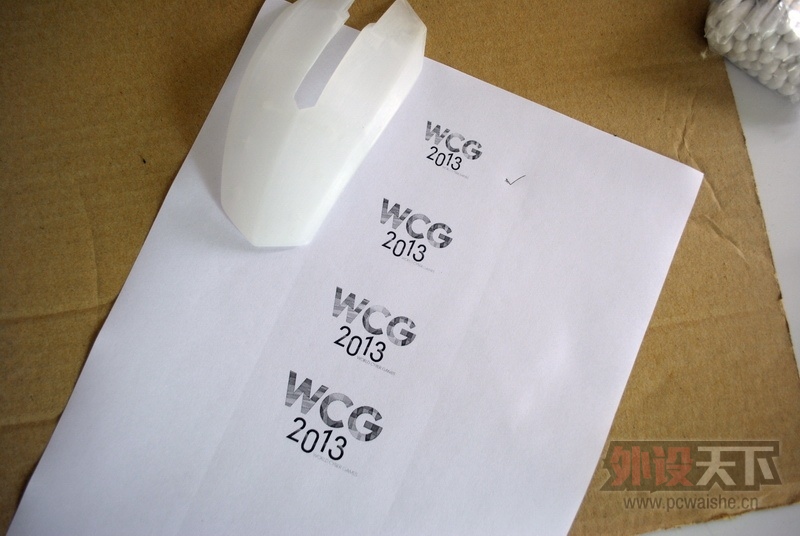

因为网上没有WCG的专业贴纸卖,只好自己来,当然不可能重现原LOGO的色彩。第一步是,找到图案并打印,因为鼠标的按键上盖尾部宽度有限,LOGO不能做得太大,否则很土鳖,如果太小了,我根本无法雕出形状来~,所以打印了集中尺寸的LOGO,最后还是选择了第一个最小的=_=
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

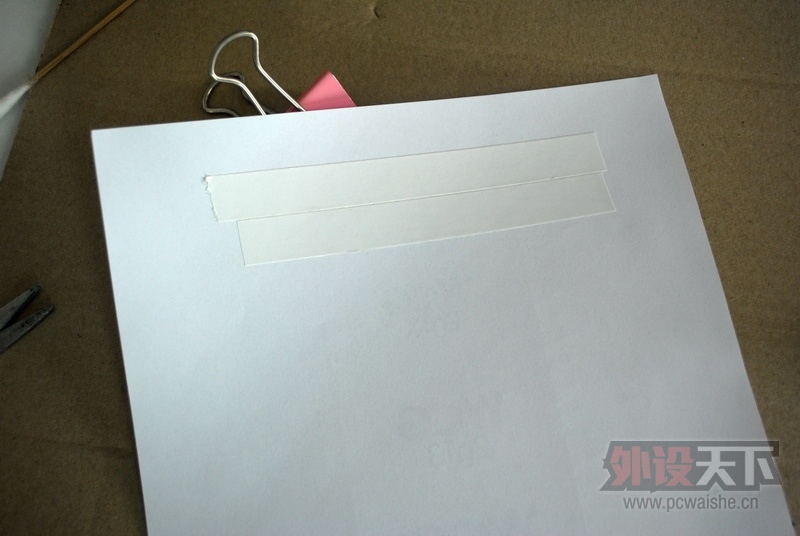

第一步是,用双面胶贴好,然后剪下来,这样LOGO可以粘附在鼠标上盖上
自制WCG2013版牧马人---求大家点评成果!

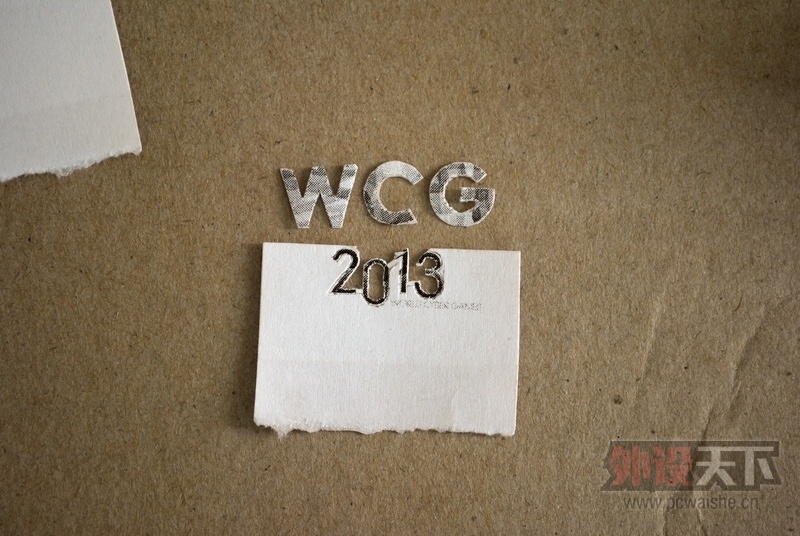

第三步是,雕出LOGO的形状,这张图为什么模糊?它代表着我当时的眼睛状态,累啊,这细活不是人干de~~~此处省略1万字吐槽
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

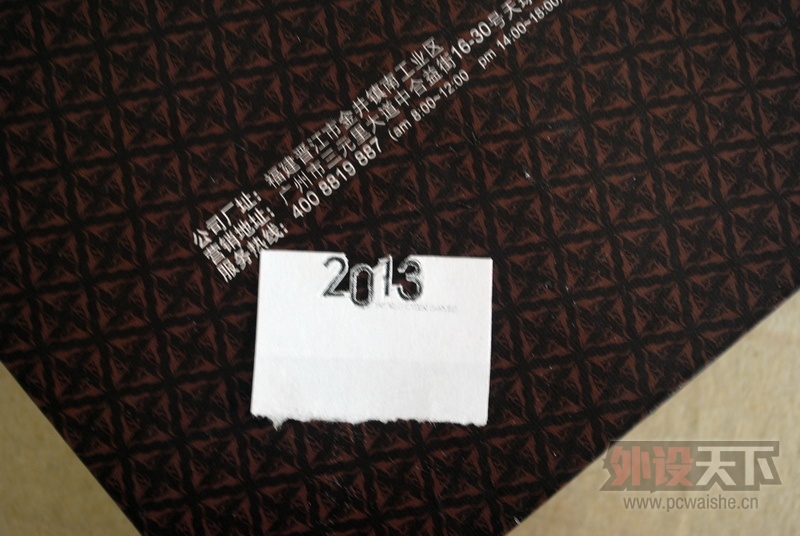

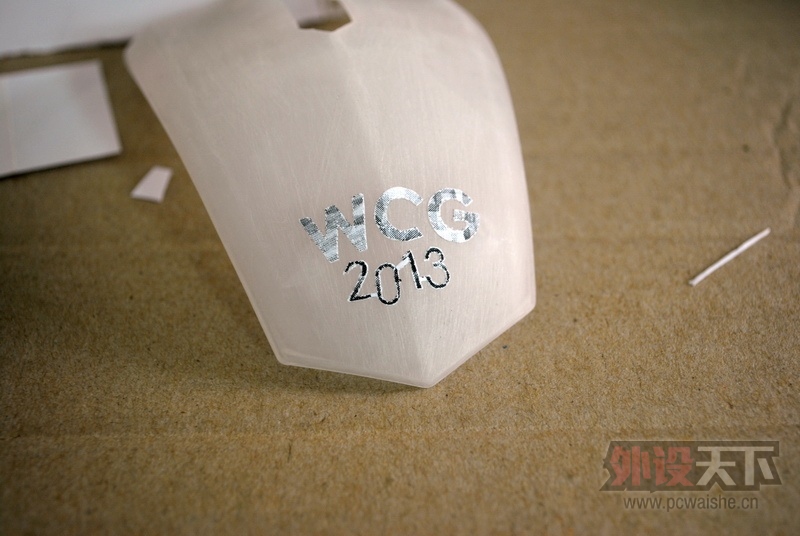

第四步是,撕开双面胶贴上去,然后在精雕一下“2013”字样,去掉彼此的连接,保持精细度和美感
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

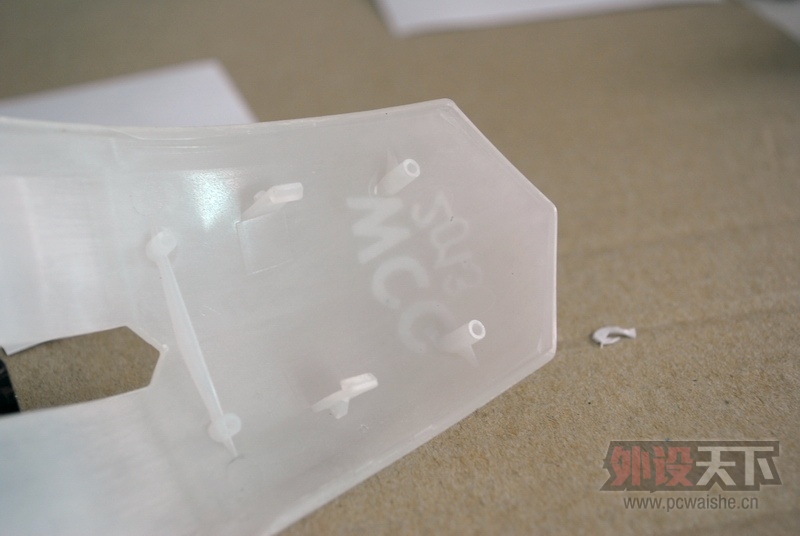

嗯!从背面看看着效果还行之后,是第五步,喷底漆,这次我选择用白色,因为白色好看。重复喷漆的步骤,间隔、多次、薄漆的喷~~到位之后,在放置1
自制WCG2013版牧马人---求大家点评成果!

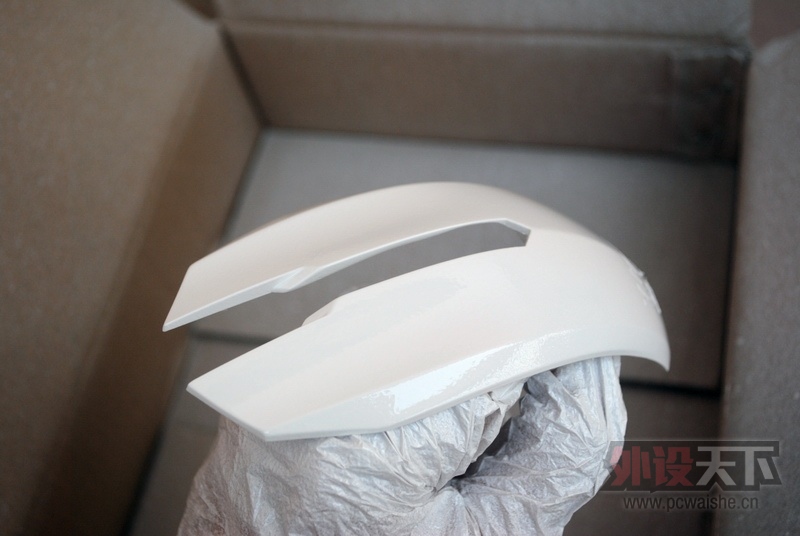

第三天来了,白色底漆干了,感觉真心好,很纯洁
自制WCG2013版牧马人---求大家点评成果!

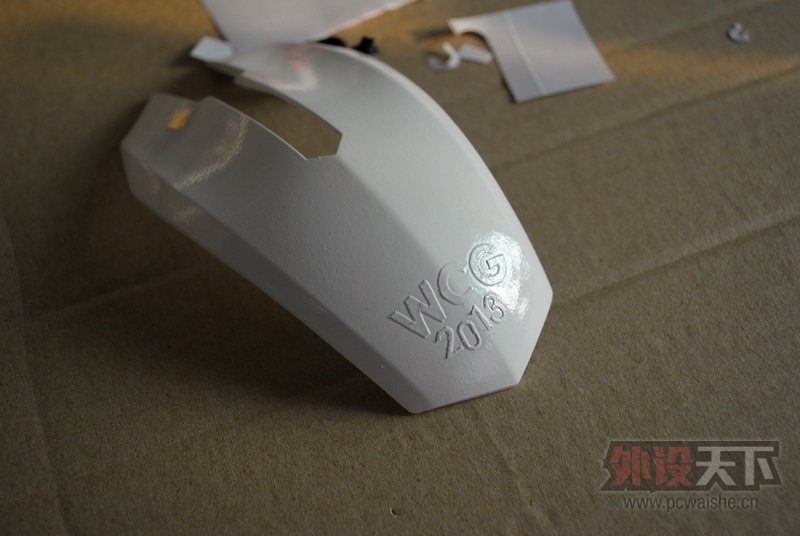

第六步是,撕下图案,然后喷光油,注意LOGO出要稍微喷厚一点, 因为白色漆被遮住了,要保证图案和周围一样平滑,必须喷多一些光油在LOGO处。然后再放1天晾干
自制WCG2013版牧马人---求大家点评成果!

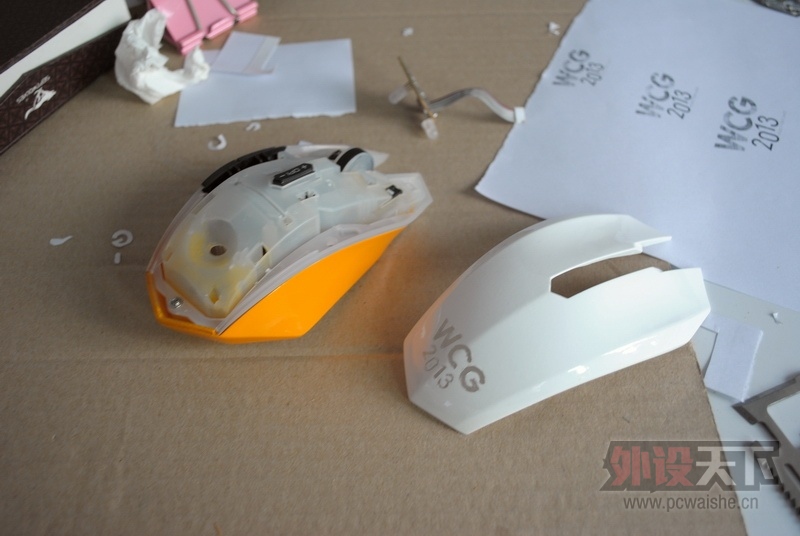

上盖的光油干了之后,就是竣工之时了
自制WCG2013版牧马人---求大家点评成果!

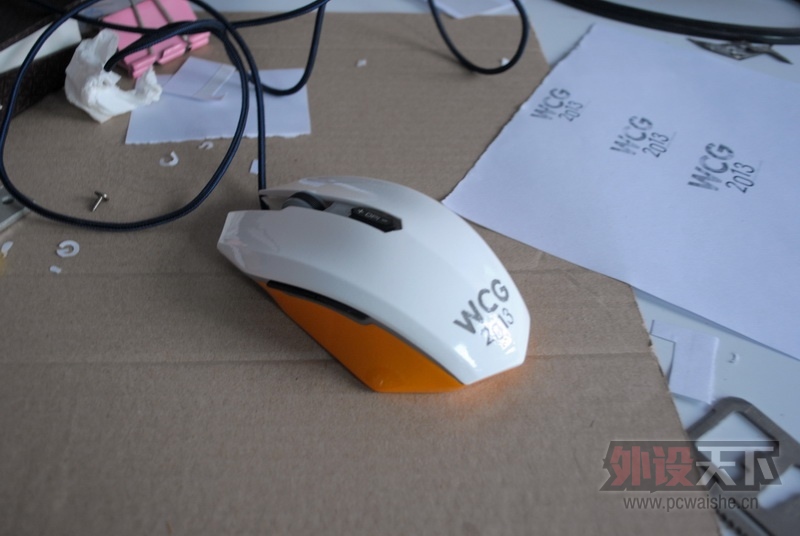

我犀利的把鼠标装了起来,哇,不开光就已经很好看了。迫不及待的通电去~~
诸位看官,看看效果吧,能给点鼓励最好哈哈~~

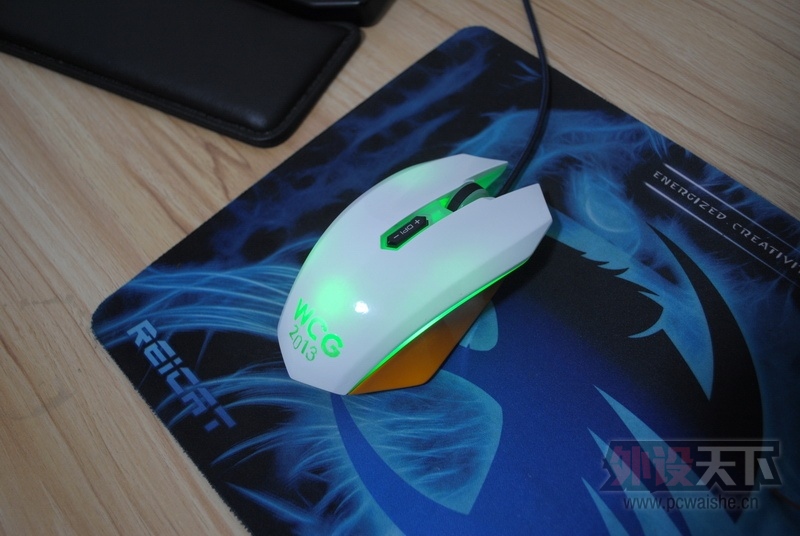

自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

个人觉得这个蓝色最好看
自制WCG2013版牧马人---求大家点评成果!


自制WCG2013版牧马人---求大家点评成果!

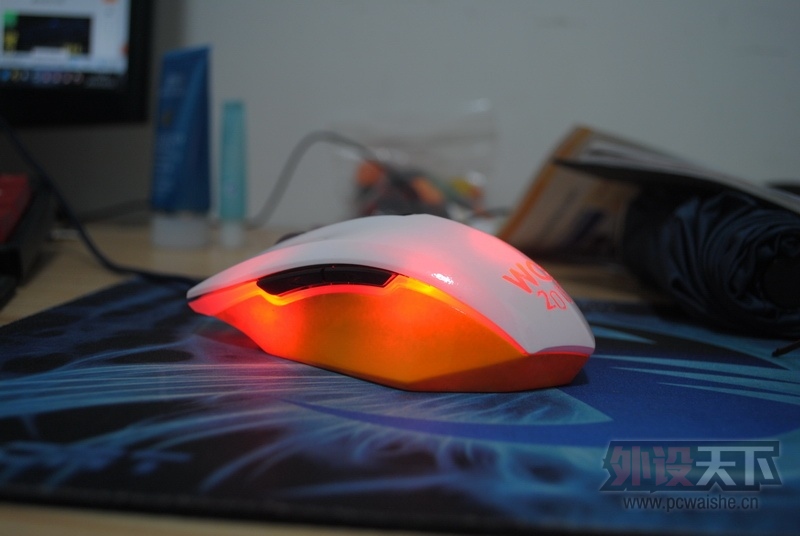

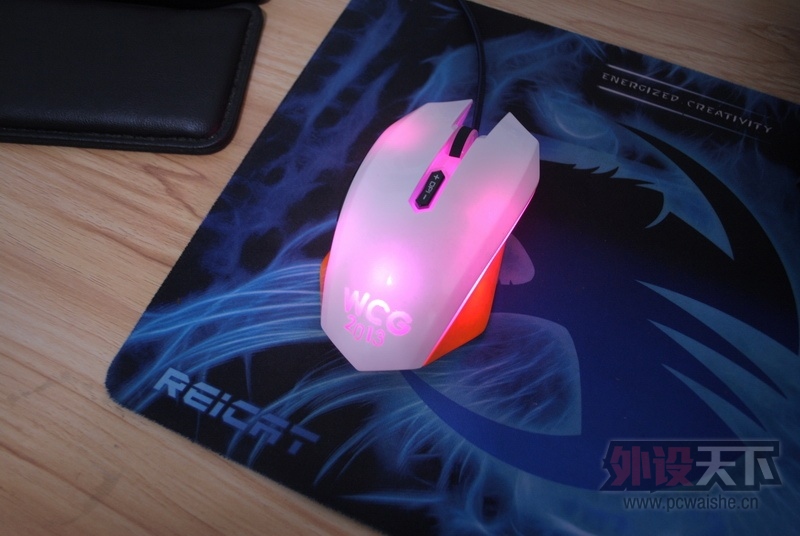

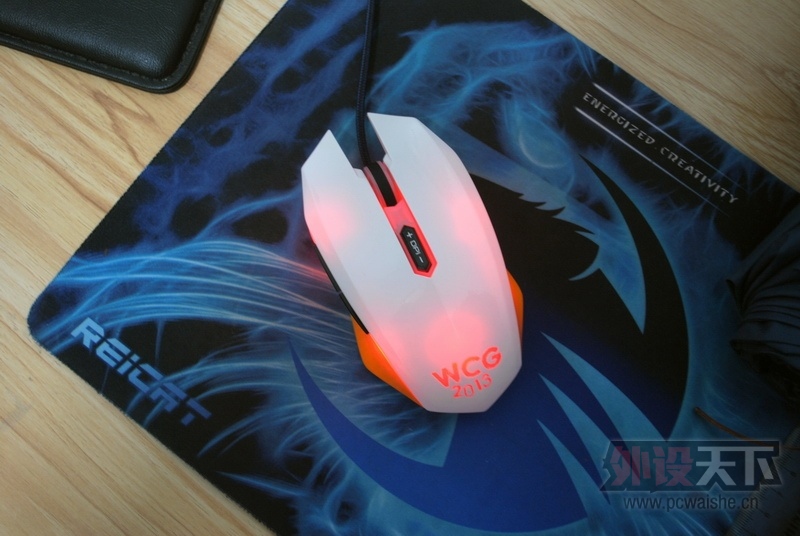

红色也不错,很基情,哈哈~~~
总结下MOD感受:这次喷漆在条件有限的情况下,达到了个人90%的满意度,期间还是有些细节没有尽善尽美,因为缺乏经验嘛,这次学到了很多,还需努力,相信下一次我可以做得更好,其实MOD也不难嘛,哈哈,小小自豪一下^_^

评分

参与人数 1技术分 +2 收起 理由
lihao411725407 + 2 相当给力 我表示 番号给我们广大看客一下.

查看全部评分

回复 支持 1 反对 0

使用道具 举报

我的人缘0
3
发表于 2013-10-28 17:15 只看该作者
咋样???

点评

牛人,佩服!  详情 回复 发表于 2013-12-20 12:30
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2013-10-28 17:19 只看该作者
不错啊不错,强烈支持!!

点评

谢谢朋友  详情 回复 发表于 2013-10-28 17:26
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2013-10-28 17:23 只看该作者
MOD之后,比原样看起来有内涵多了,高端大气上档次

点评

现在DIY惨淡 我在支持  详情 回复 发表于 2013-10-28 17:26
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2013-10-28 17:24 只看该作者
nice啊。

点评

哈哈哈  详情 回复 发表于 2013-10-28 17:28
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2013-10-28 17:24 只看该作者
楼主有一双牛逼的小手。

点评

花了点心思 呵呵  详情 回复 发表于 2013-10-28 17:28
请问你如何看出楼主是小手来着?  详情 回复 发表于 2013-10-28 17:27
回复 支持 反对

使用道具 举报

我的人缘2
8
发表于 2013-10-28 17:25 只看该作者
狂蛇可以这么玩儿么,皮也能搞下来?

点评

当然 不信你可以试试 真的可以  详情 回复 发表于 2013-10-28 17:30
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2013-10-28 17:26 只看该作者
阿克蒙德 发表于 2013-10-28 17:19
不错啊不错,强烈支持!!

谢谢朋友
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2013-10-28 17:26 只看该作者
测试
阿克蒙德 发表于 2013-10-28 17:23
MOD之后,比原样看起来有内涵多了,高端大气上档次

现在DIY惨淡   我在支持

点评

我自己也想MOD一下现在用的TT 10M,可惜手艺不精啊,已经被我焊坏的雷柏V3,准备近期找时间上街去手机维修店铺看能不能修好,然后拿V3来MOD  详情 回复 发表于 2013-10-28 17:30
