好久没写帖子了，抢先、首发什么的是跟我无缘了，百度一下没有拆解，这次就弄个不断电拆解吧，主要是抗议首尔FC给恒大整的那个没灯光训练场的鸟事，我这里灯很多，哈哈，祝一会灌它三四个球。感受什么的就不说了，有几个高手都写过了。
逆火那点事 在继BLADE刀锋之后，迪摩在最短（相对迪摩自己）的时间内推出了新品BACKFIRE逆火，让我们摆脱了迪摩只会做键盘的错觉。但迪摩终究是迪摩，始终是少数人玩的品牌，因此逆火这款鼠标即便是148元的“低价”，还配有碉堡级的驱动程序和招牌式的声光提示系统，这种产品上的差异化优势并没有立刻映射到销量上，显得非常慢热。敢问，在现在一篇繁荣景象的游戏市场，是迪摩终究沧海一粟，玩家知之甚少，还是注定不随大流的必然孤独终老，客观的、主观的都是原因，期待厂家慢慢找到答案，因为国内能能做嗲风骚玩意的不多，至于喜欢不喜欢那是另一回事。开始吧！
在迪摩微博上看到逆火视频，先MV再看拆解会有意思一点
这种灯光效果是孤陋寡人的我第一次见，这首歌也是第一次听，很赞，MV有那么多个灯在闪，就让我的好奇心带我干完下面的活吧。

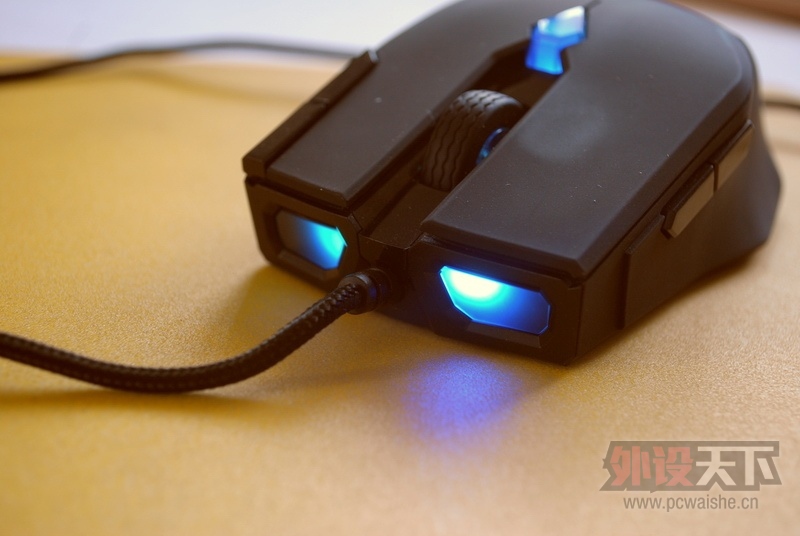

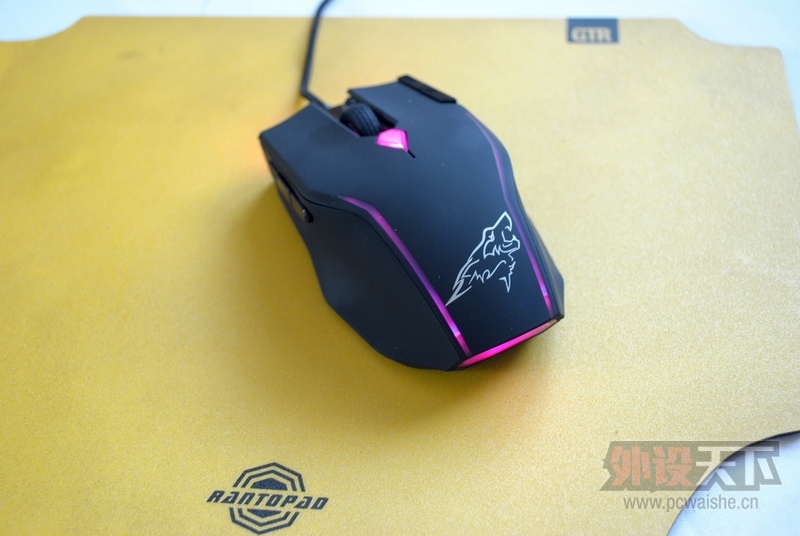

拆前留影
囧灯，对称且有神 鼠标非常好拆，四个脚垫形状方方正正的，很好拆解，4颗螺丝拧下，基本就看到内部结构和元器件了。
第一眼，是感觉PCB板非常的厚实，比一般的鼠标要厚很多，接近显卡的PCB板。具体是几层不得而知，但是卖相不错。

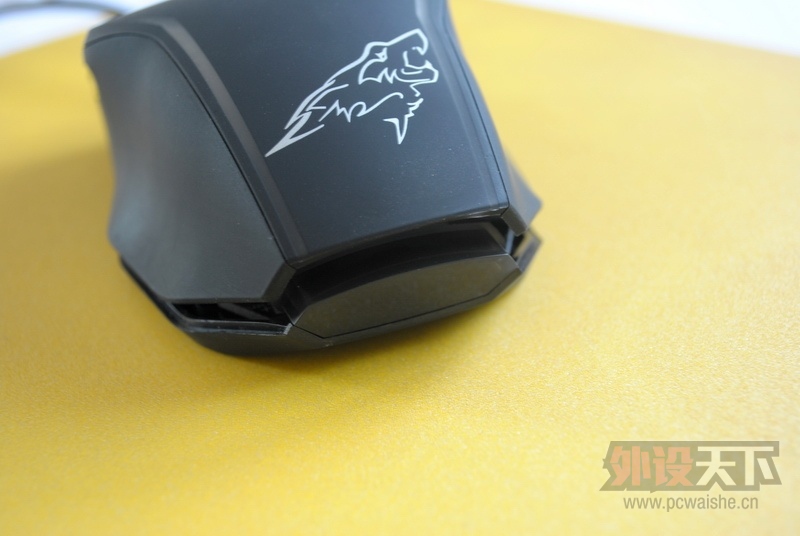

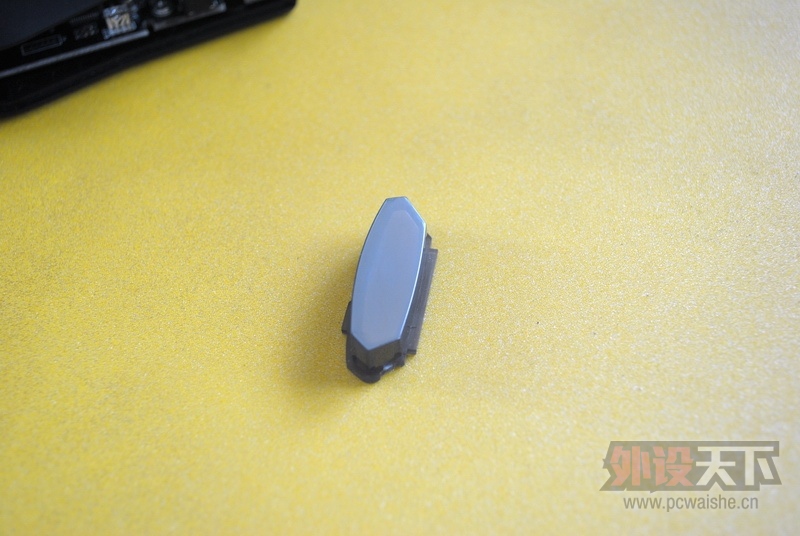

尾灯透射灯罩，内表层通过雾化毛玻璃般的处理，外表面抛光高亮。

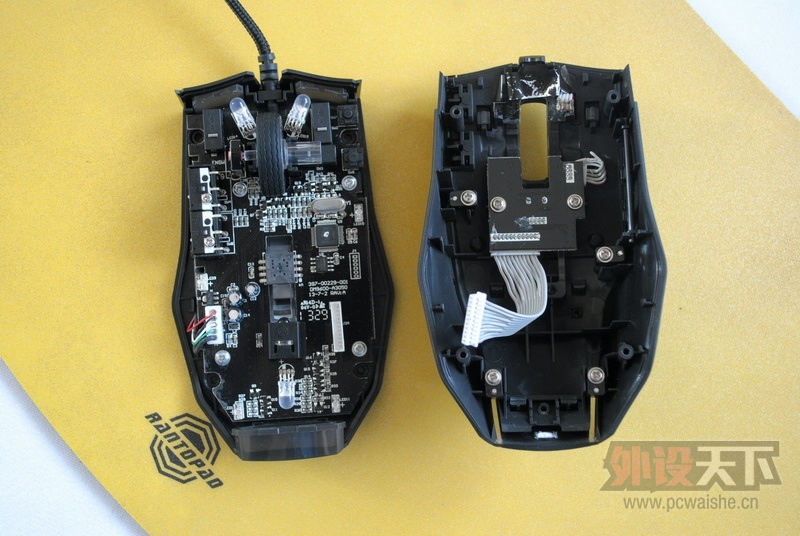

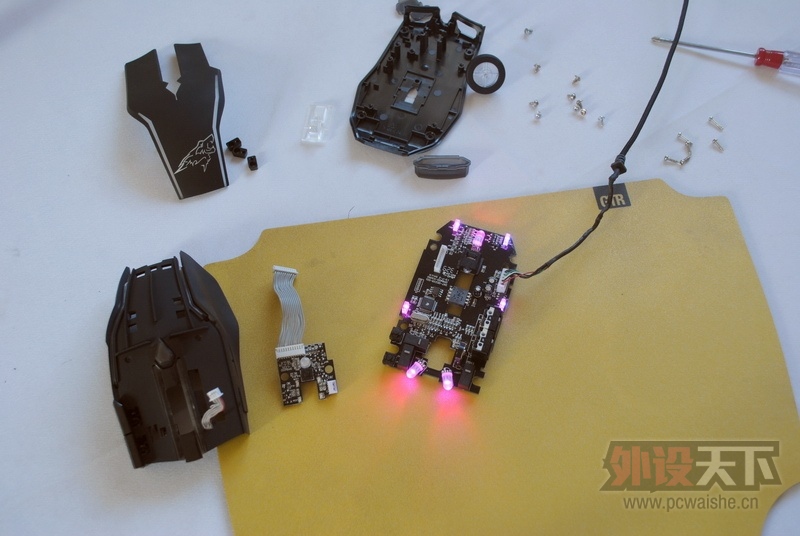

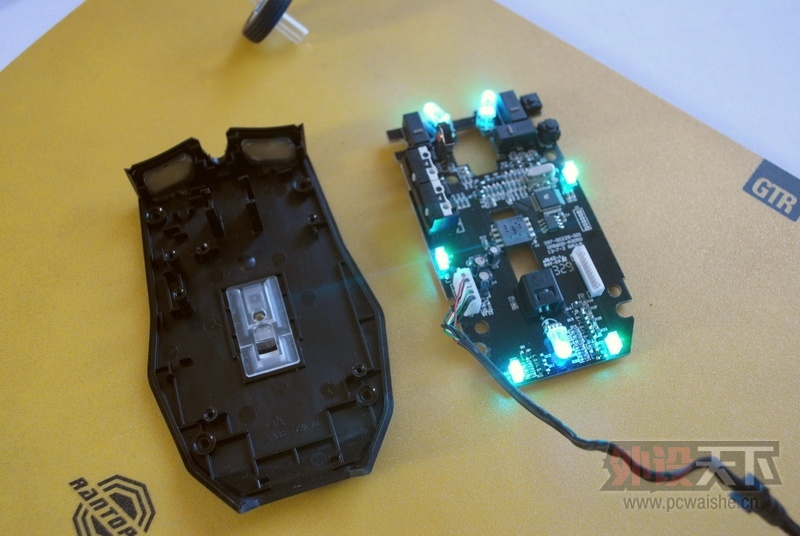

鼠标由上、下两个主要的PCB板将鼠标分为上盖、底座，拔下排线就分离二者。PCB板都是黑色板与雷蛇相似，猛一眼看上去电子元器件排列整齐有序，做工和用料似乎是蛮不错。

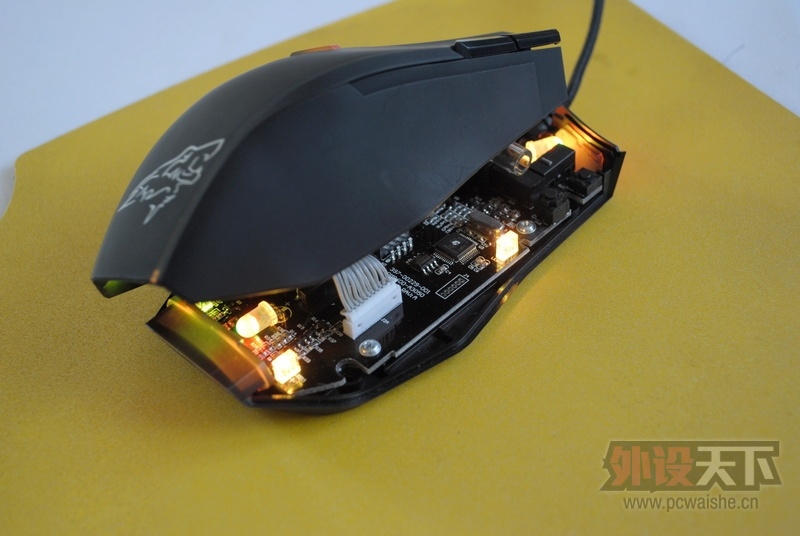

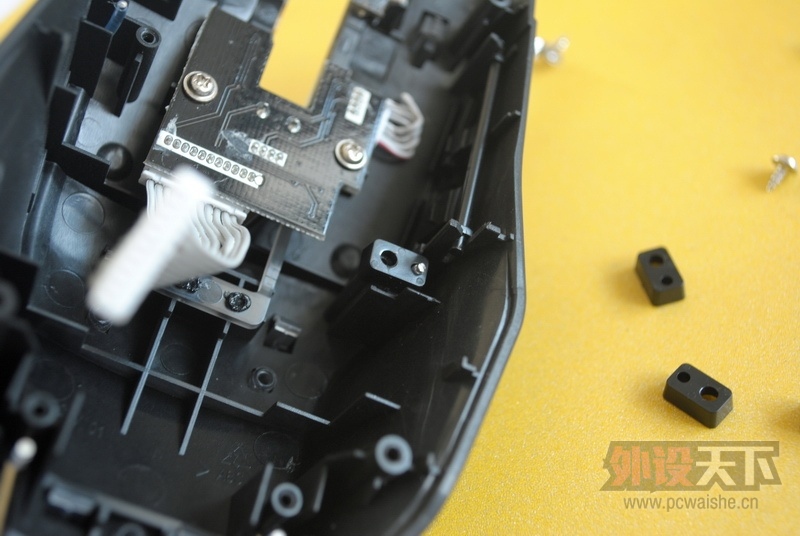

这个有双孔的黑色小块，是用来固定尾部的两边两条“透光条”和上盖的，用螺丝拧紧。下面插上电，因为这款鼠标的灯是一大看点，让大家逐一看看148大洋的迪摩首款游戏鼠标，有何特别之处。

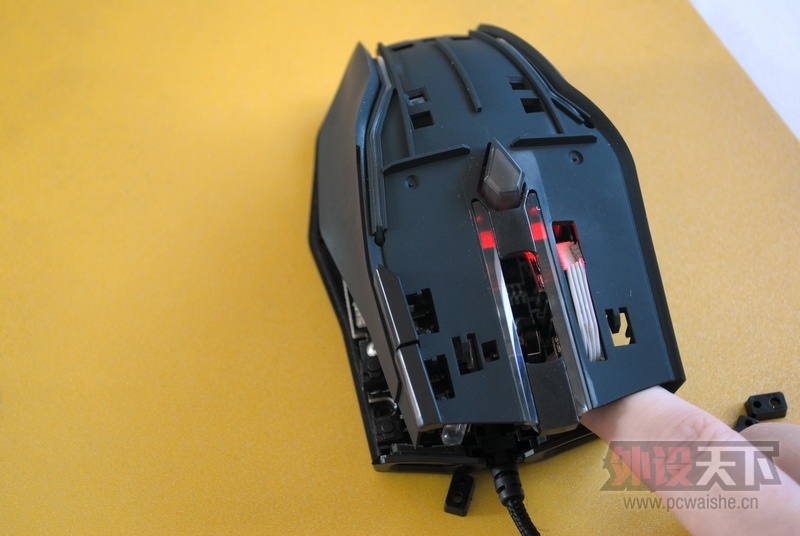

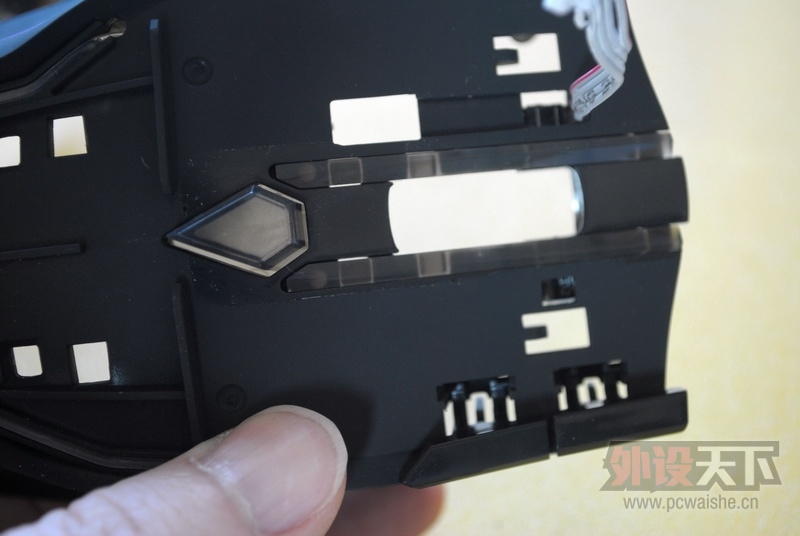

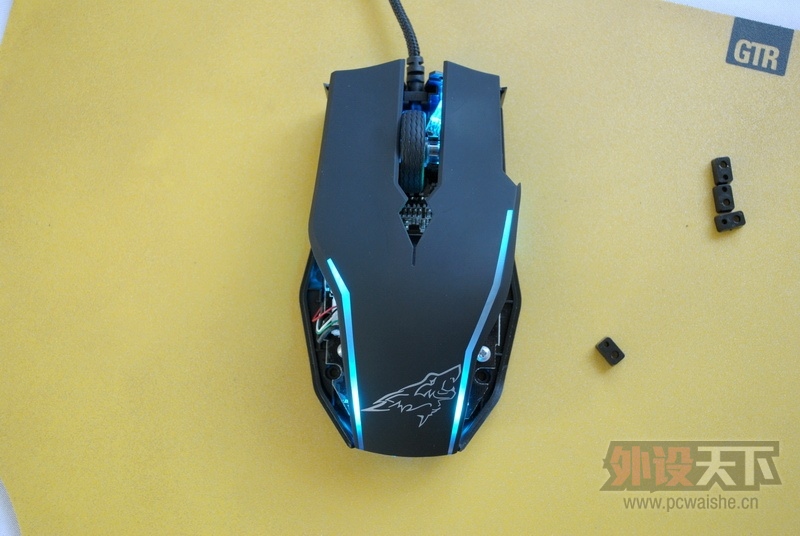

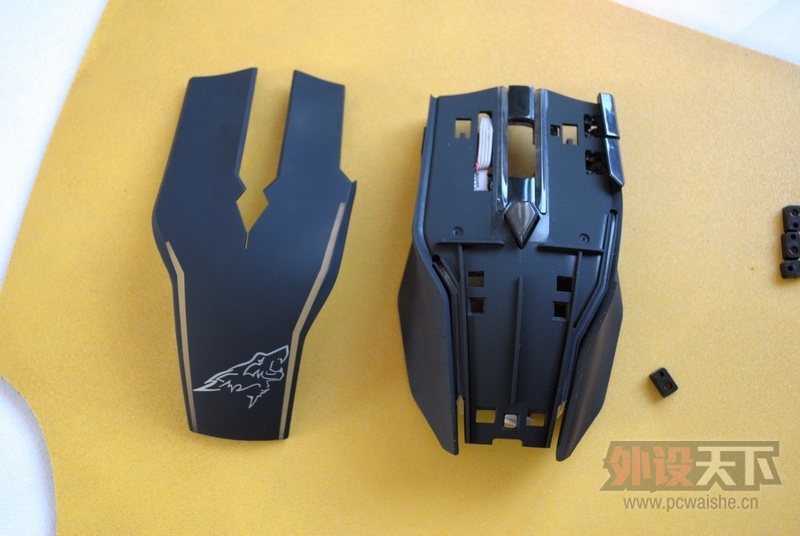

取下一体式按键上盖（左），两边腰线是镂空设计，配合上壳（右）的两条透光条，达到光线的均匀、渐变（上下灯弱颜色不同）的效果见↓图，原理上与冰豹KONE是一样的。

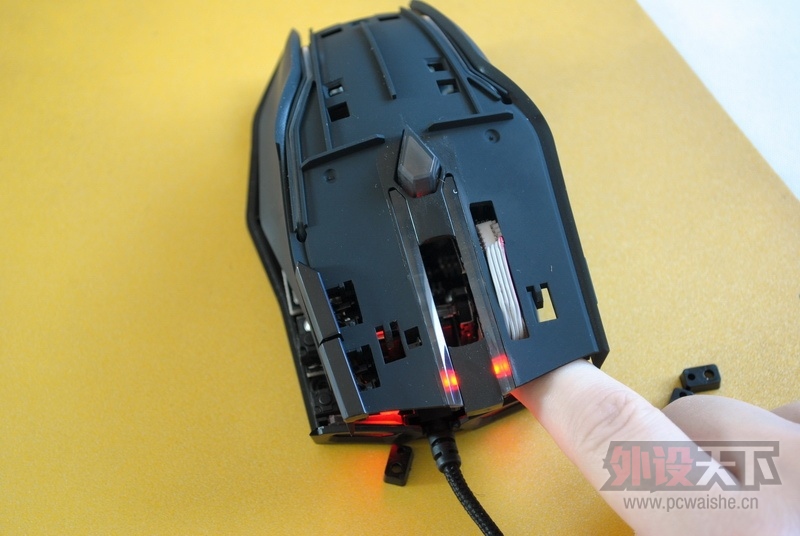

↑这两张图是滚轮附近的8个贴片LED灯依次亮起涉嫌“跑马灯”效果，但是目前我还不清楚如何找到、并设置跑马灯效果吗，颜色也只能是红色，唯一确定必定出现跑马灯是在“扩展层”下的“多击”功能时，跑马灯会一定出现，太深奥。

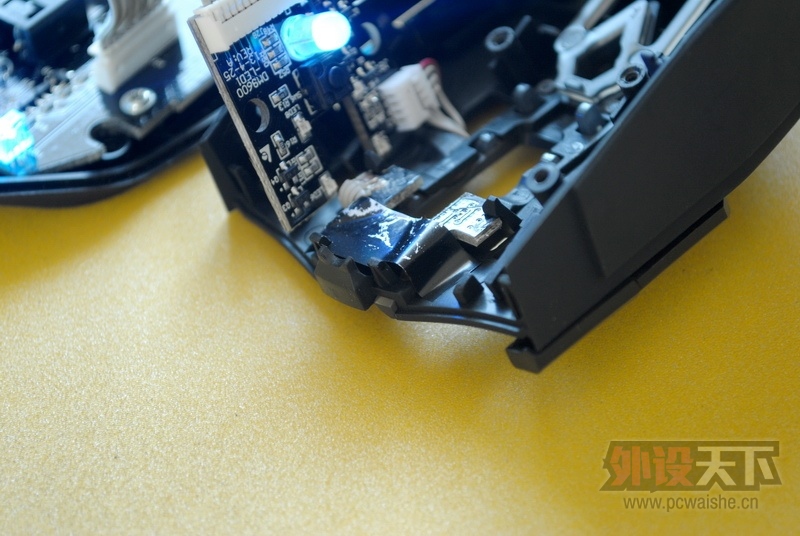

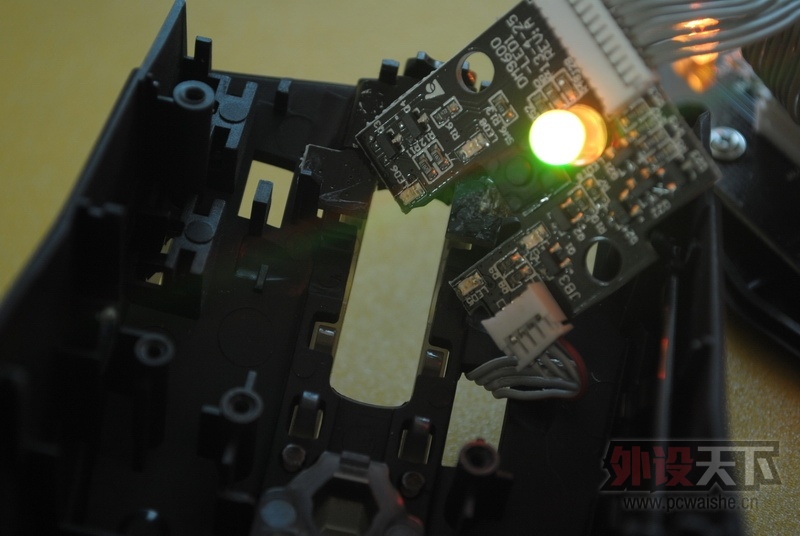

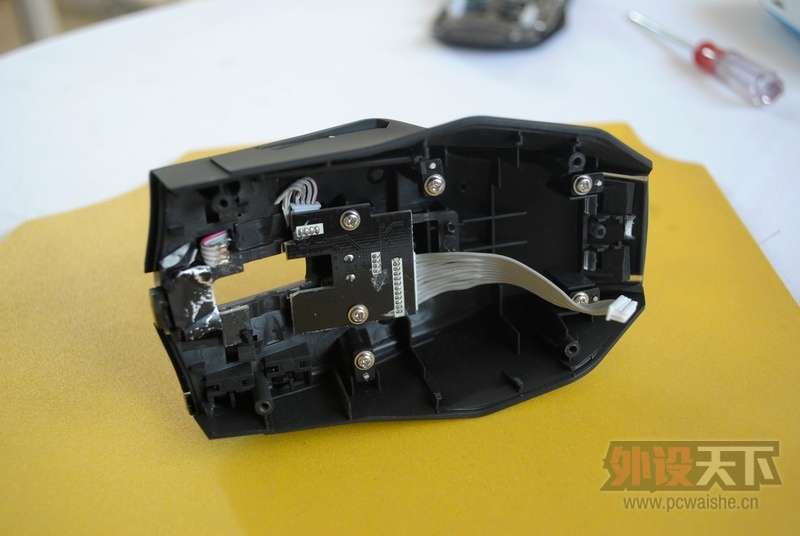

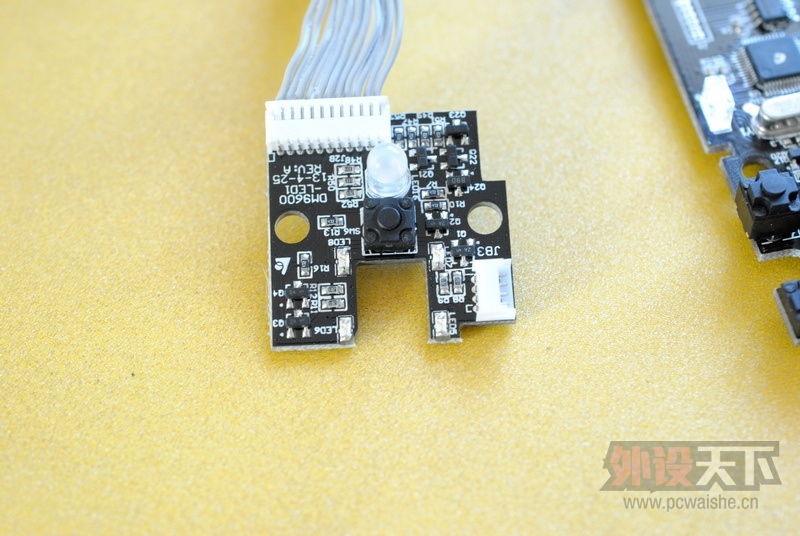

↑图这里的PCB板是控制“标准层”和“扩展层”切换的，有个大的圆形LED灯，前面是4颗贴片LED灯。
↑图是组成跑马灯的另外4颗LED灯，因为是样品这里的PCB板有明显补焊情况。

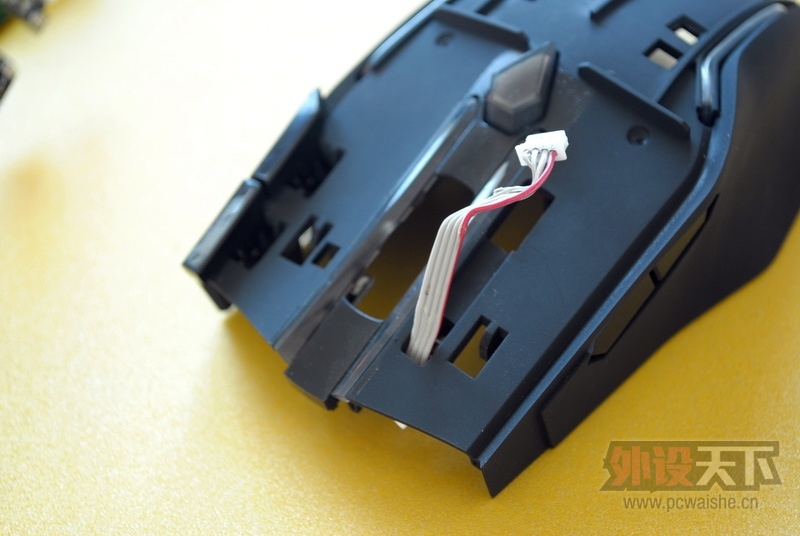

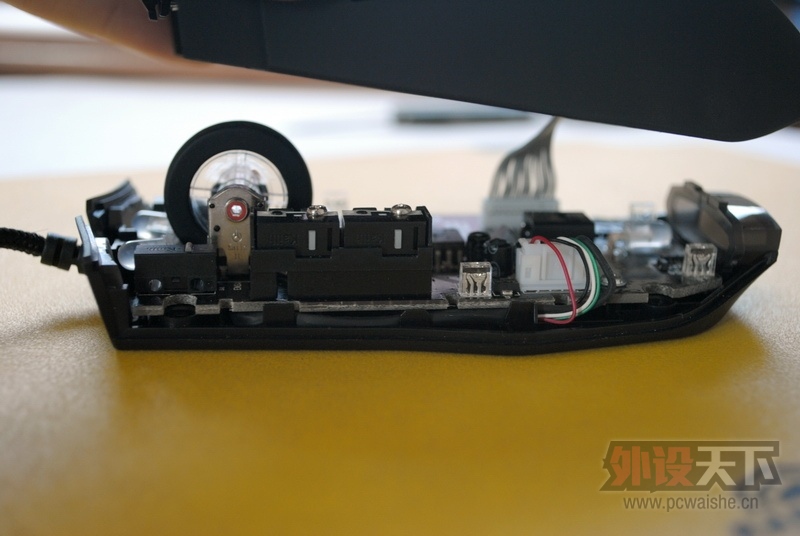

这个排线是竟然是这样穿过来的，它的上面直接就是按键上盖，为了不影响按键，排线必须紧紧的贴在凹槽中，避免凸起，这里是用背面的螺丝固定PCB板时把排线的接口一头，紧紧的压住，让它紧紧贴在凹槽内，其实可以用一层薄胶就最好了。

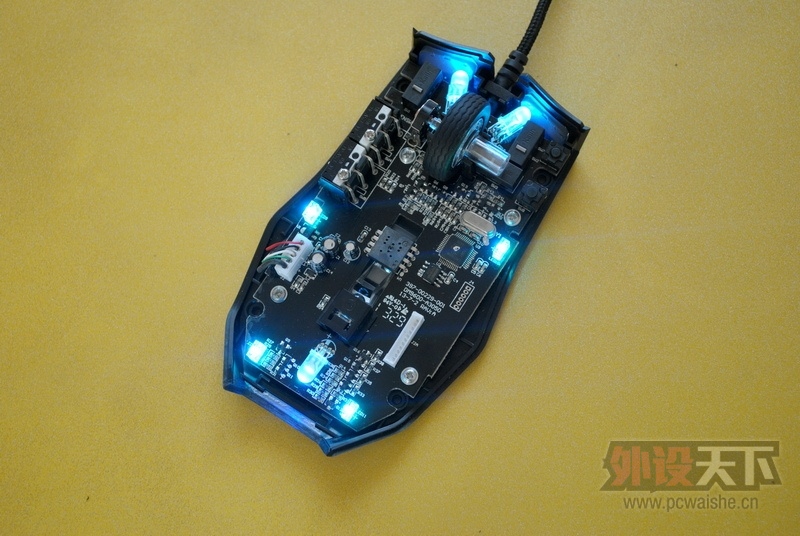

↑图可以看到，Sensor、MCU和存储芯片所在的核心PCB板上一共有7盏灯（不算sensor配的红外灯），加上刚才说到的8颗贴片LED灯和1颗模式切换键灯，总共是16盏LED灯，非常豪华，呵呵。

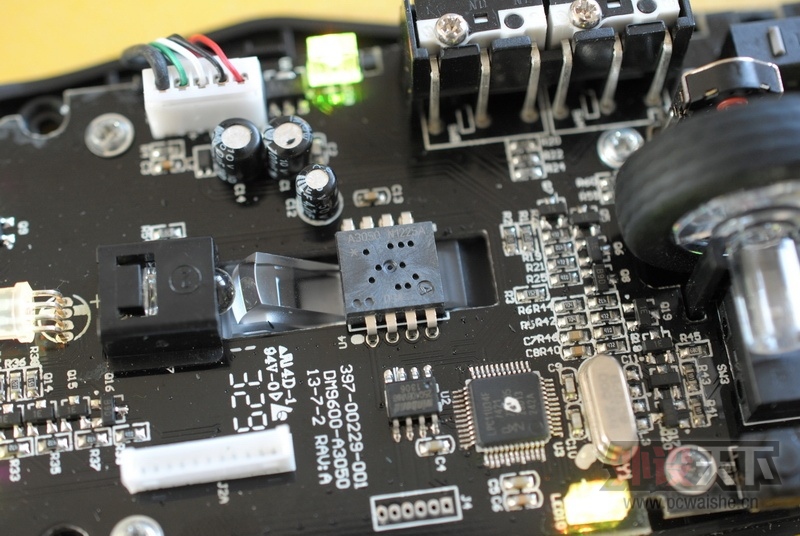

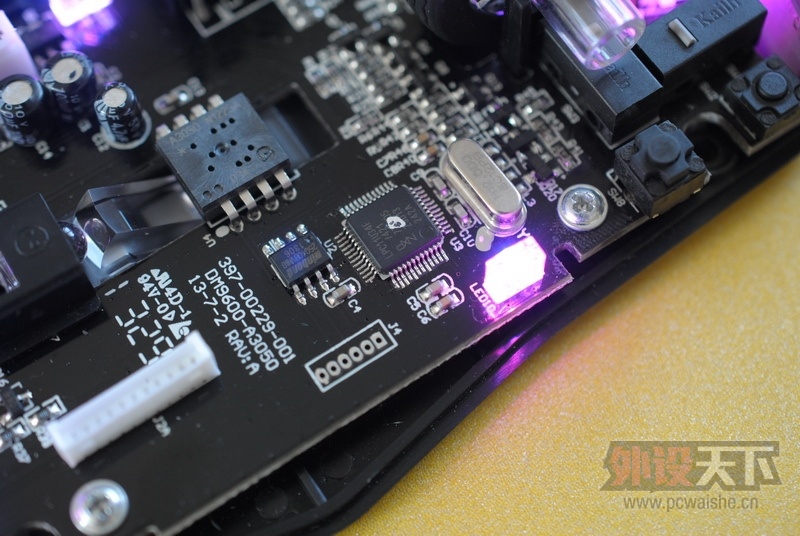

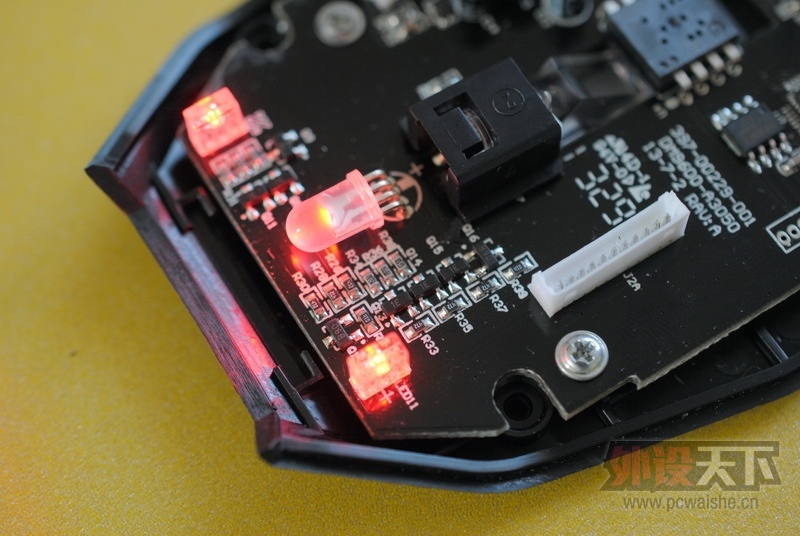

↑三张图，依次是主引擎A3050及其周边电路情况、MCU和闪存芯片附近的电路情况和尾部LED灯附近的电路情况。总体来看，贴片元器件为主，做工也值得肯定。

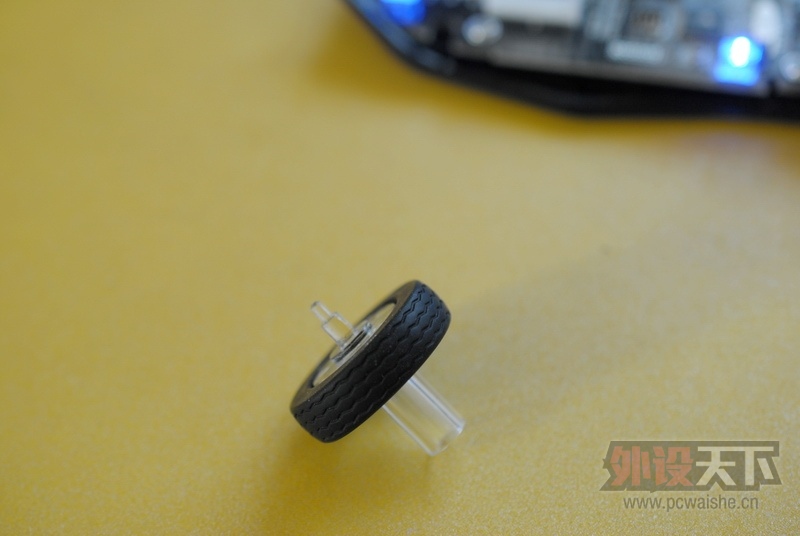

很大的滚轮表层覆盖黑色软胶，很舒适。

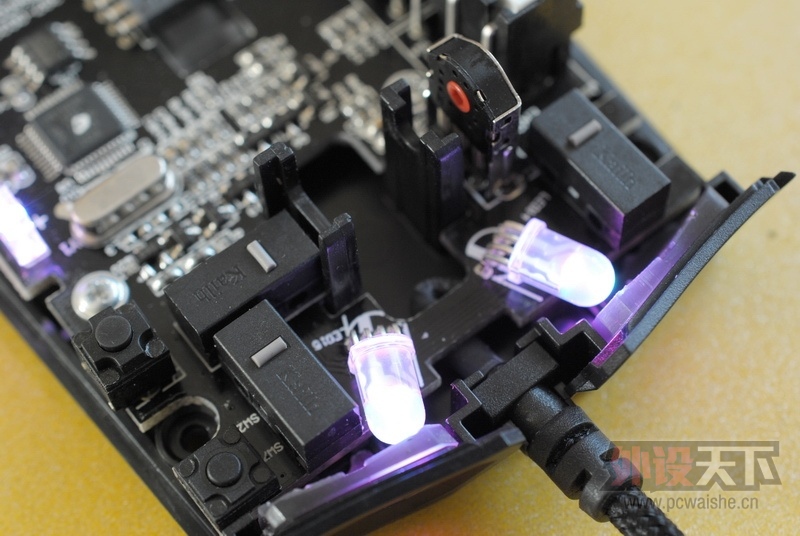

我曾经以为左右键的微动一定是OMRON，拆后确定原来是凯华灰点，寿命1000万次，点击感与OMRON白点非常相似，触发轻快、回弹速度并不逊色，这几年凯华在开关方面的进步是有目共睹的，希望不要有什么歧视。值得一提的是，中键居然也和左右键一样使用灰点，实际使用中键的手感非常出色，不硬、也很干脆。

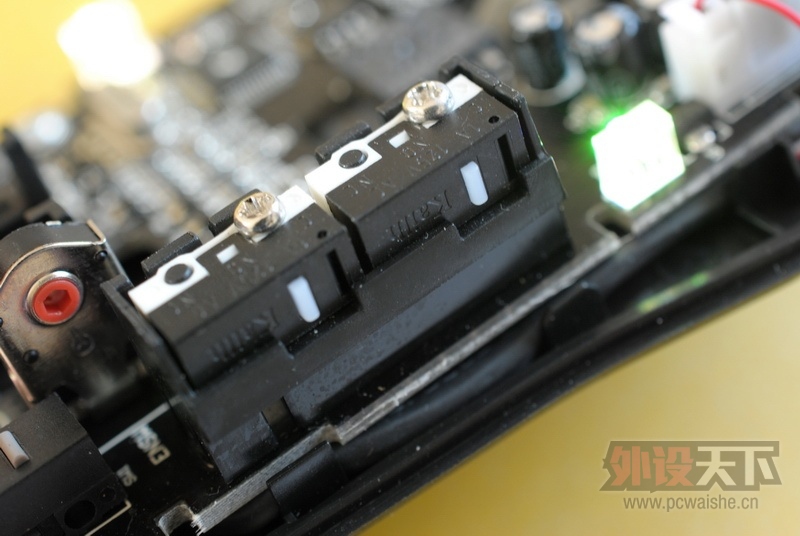

↑两张，侧键是则是凯华白点，轻、键程长、声音大，确认感非常清楚。而右键边上的两个按键采用的则是方形微动，键程短、肉感较重。

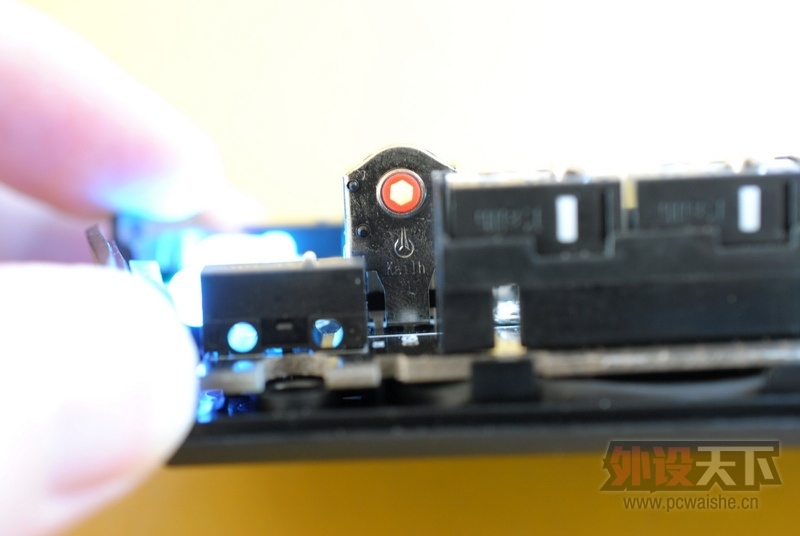

编码器也是凯华，如不出意外，所有的微动应该都是凯华的吧。

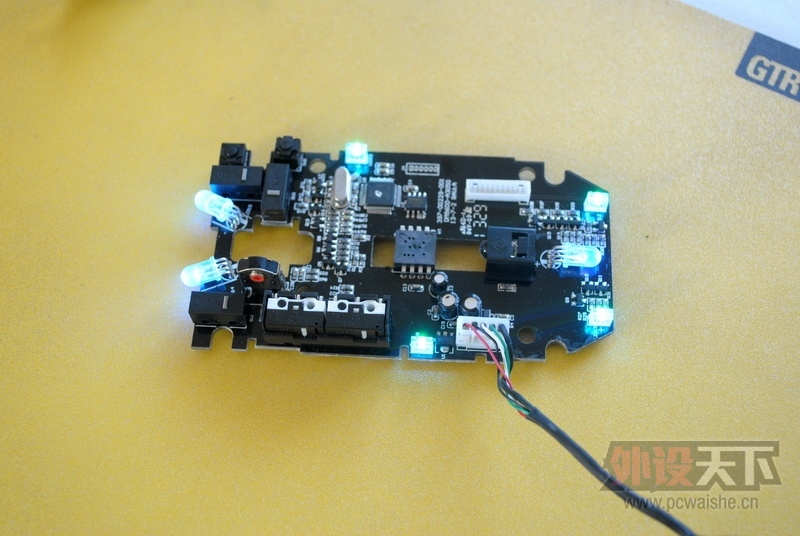

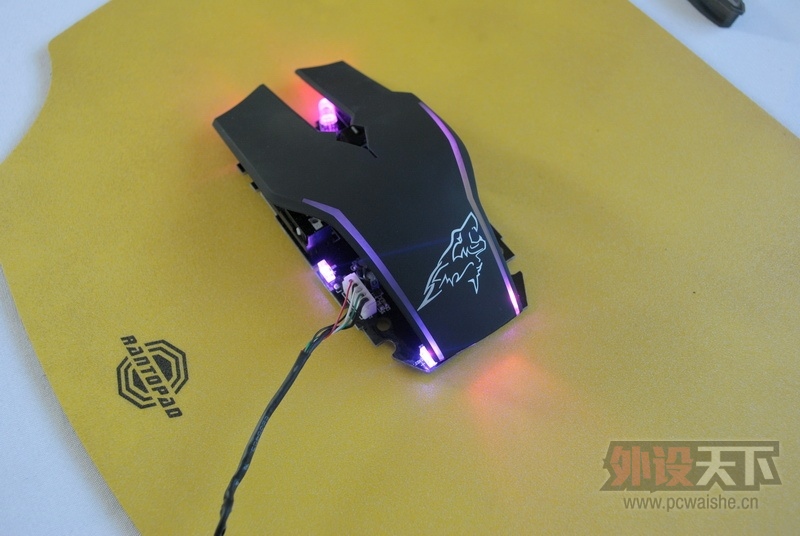

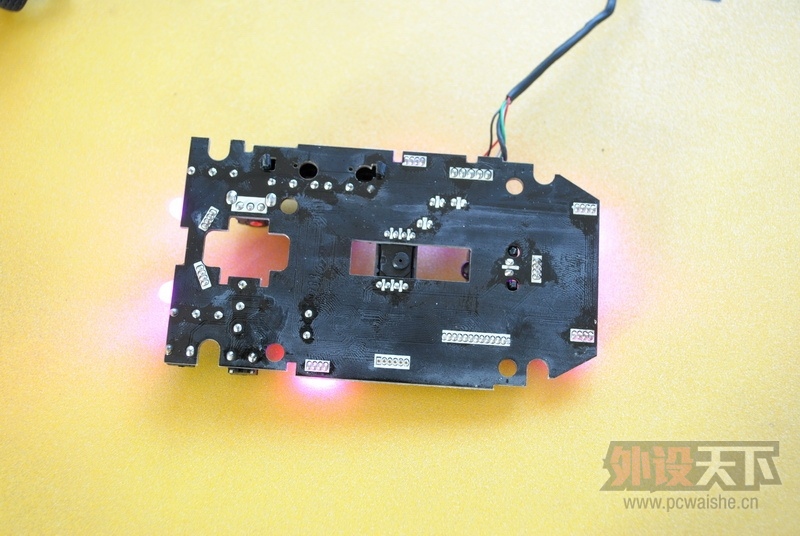

主PCB板与底壳的固定非常紧，即便是去掉螺丝也是如此，好容易完整的取出PCB板，背面并没有太清洗，因为是早期的样品就不多说了。既然看到完整的电路板了，下面我拍几张灯变化的效果图↓

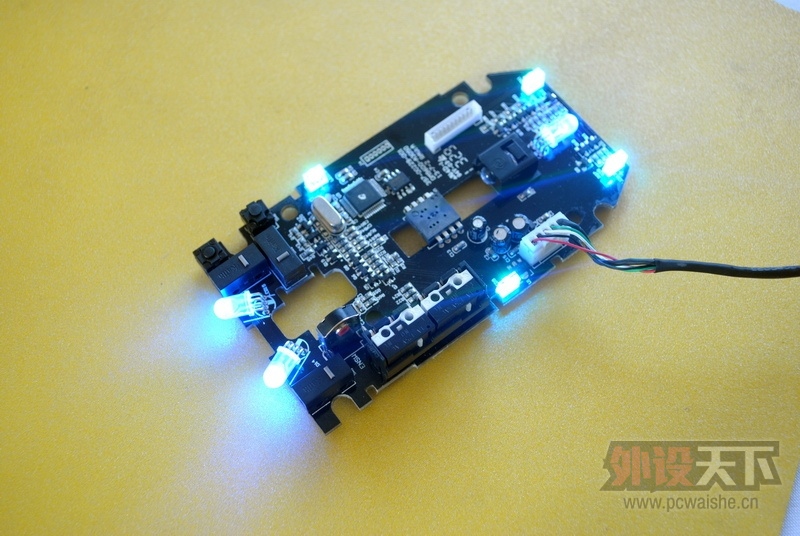

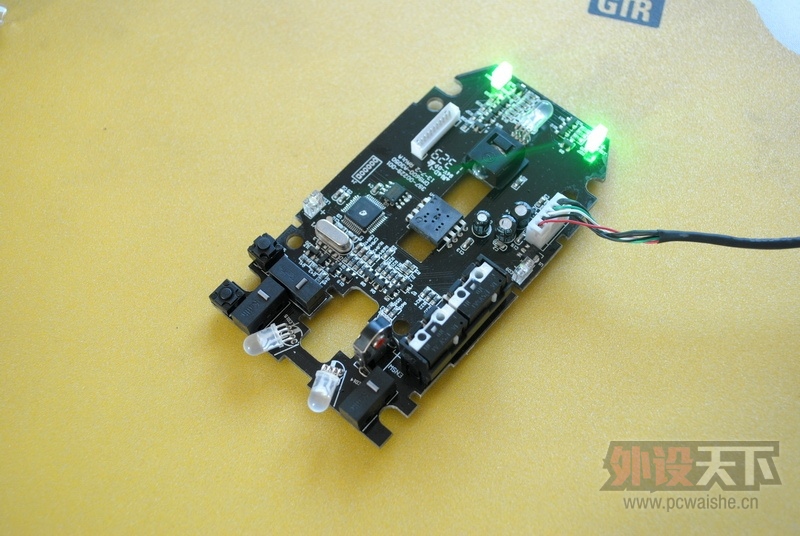

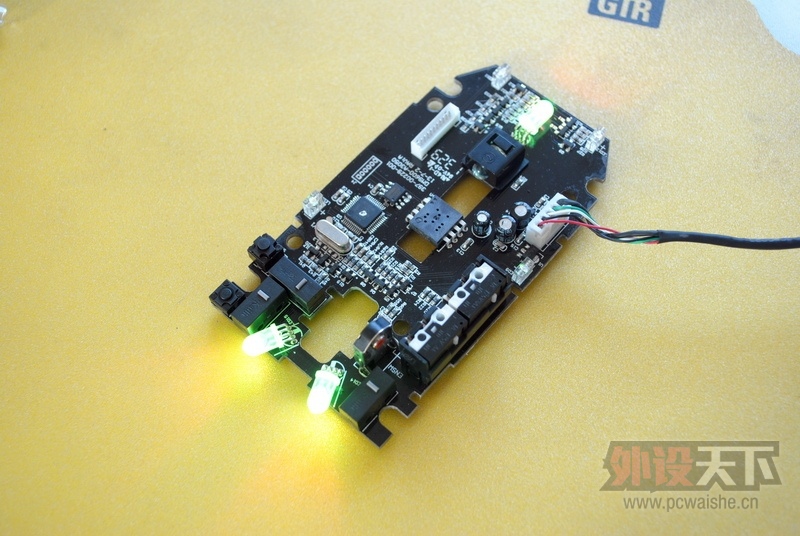

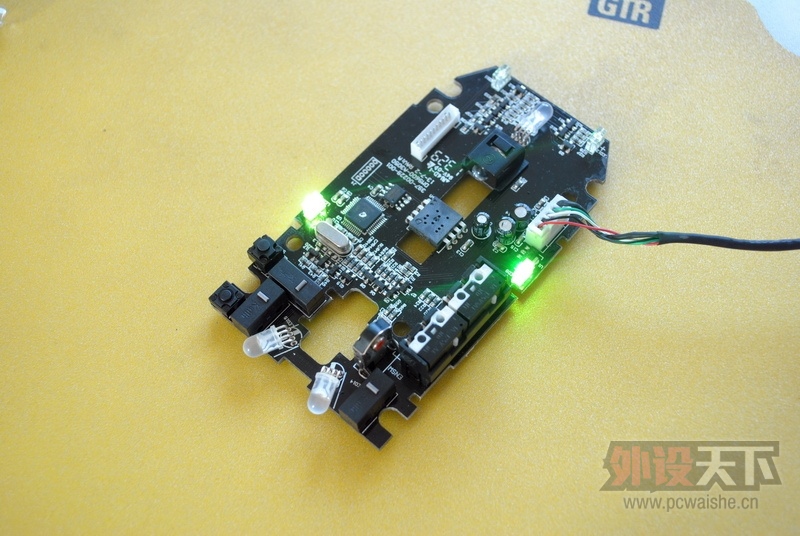

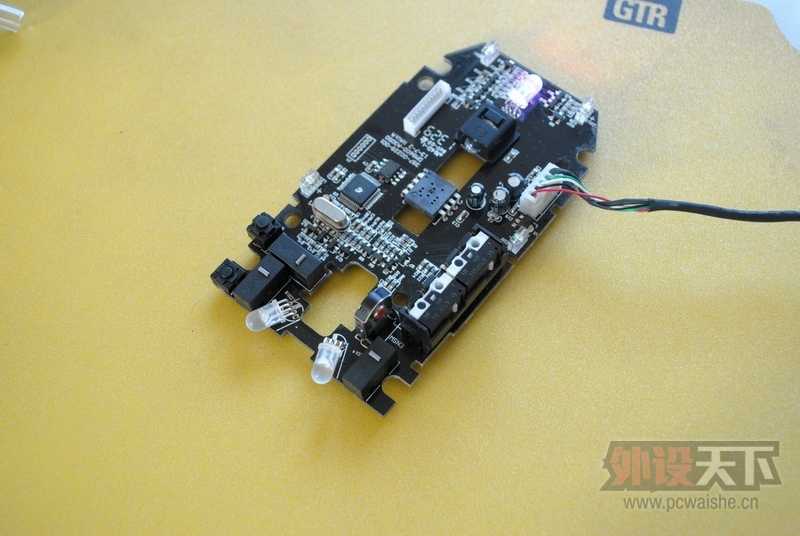

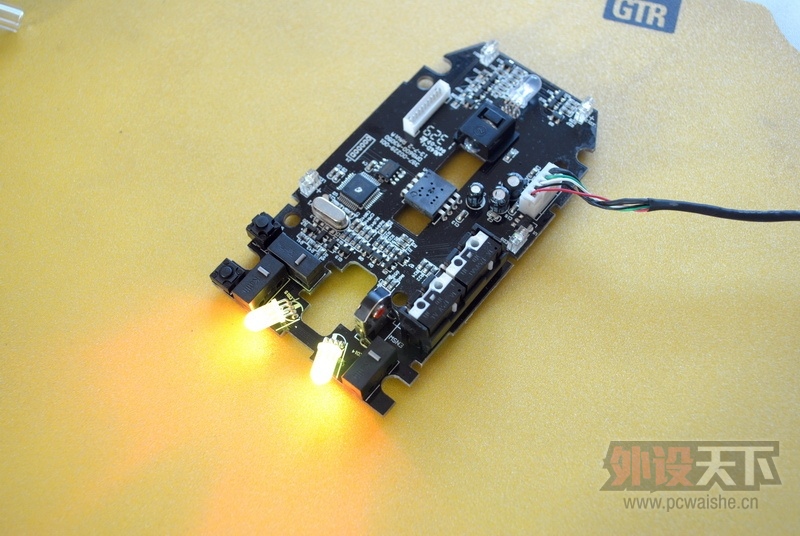

↑6张图，就是通过驱动来调节LED灯闪烁的方式、顺序、颜色等等。
组合一下GIF，貌似更直观一点吧

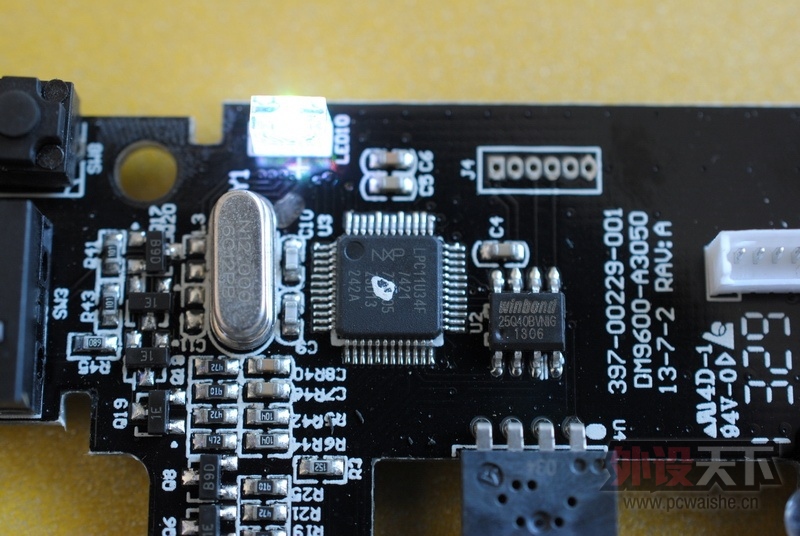

MCU是恩智浦的32位的高速处理芯片，旁边是华邦闪存512k，东西都不差了。
顶部的重要PCB板特写。
拆完所有能拆的东西，除了感受到了不错的做工和用料之外，让我最深刻的还是它有3种16颗LED灯，提供了丰富多彩的玩法，尤其是那四颗方形的LED灯。

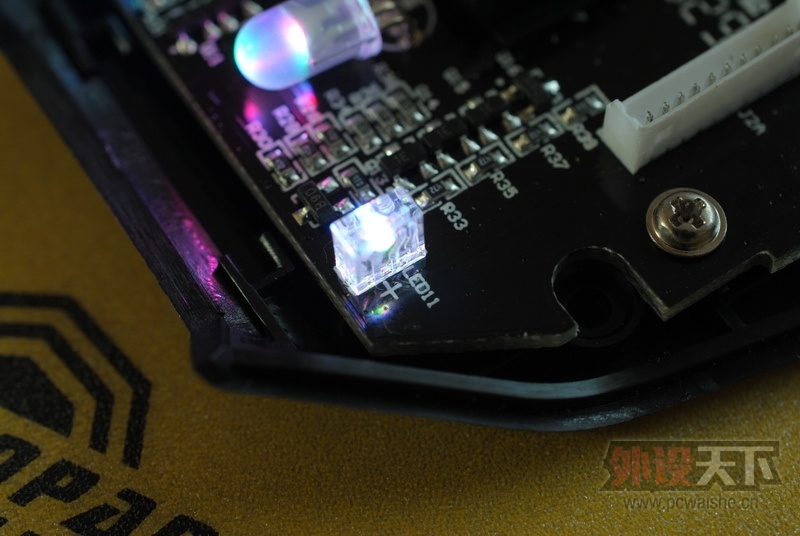

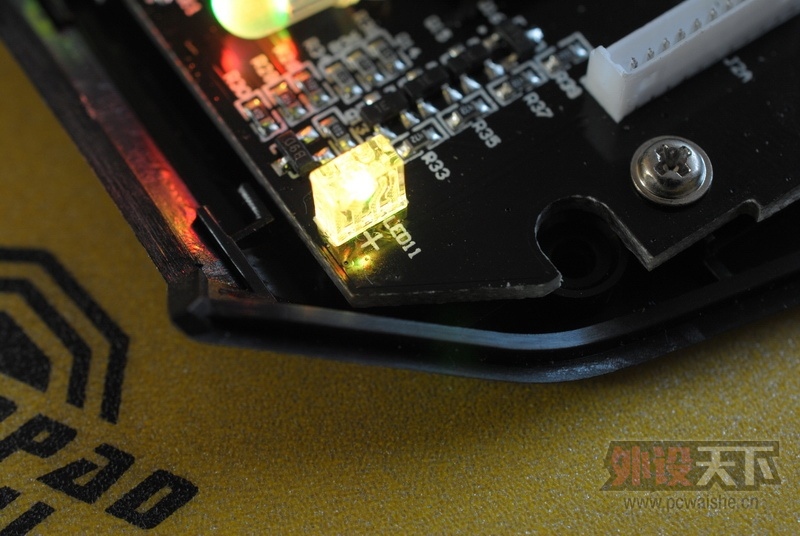

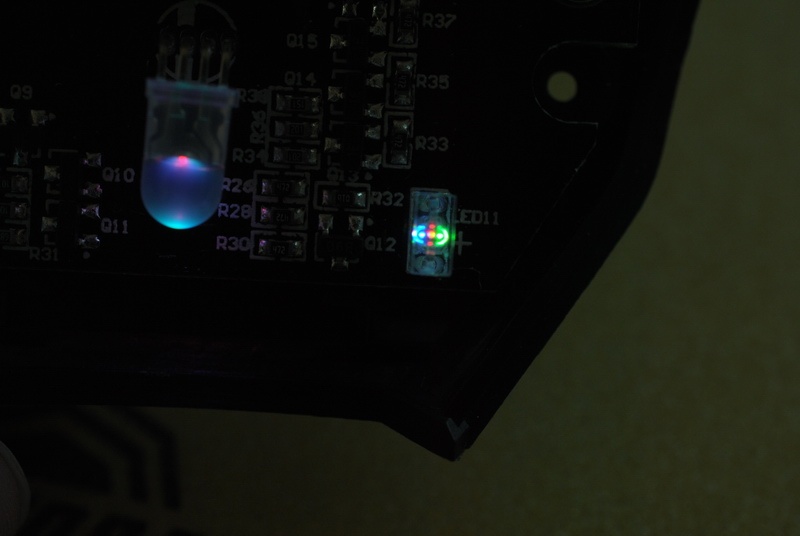

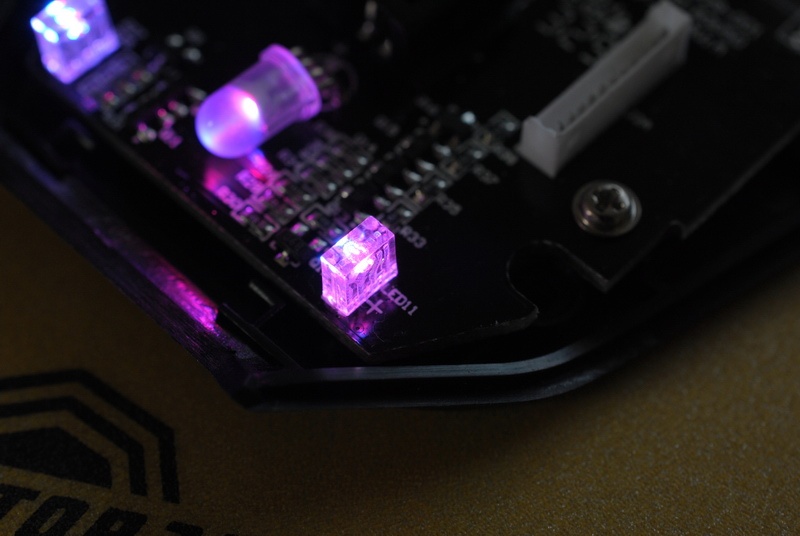

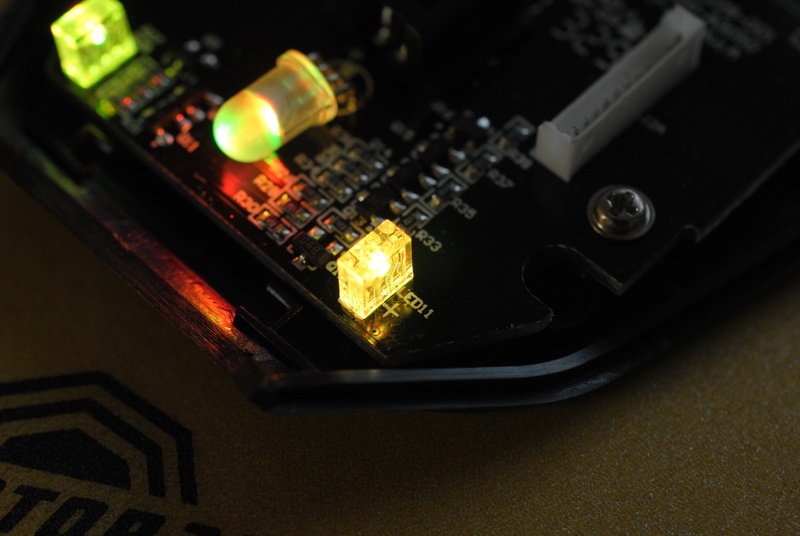

肉眼能明显看到方形LED灯的内部结构，但颜色变化时不好抓拍，好容易抓到一张图↑，方形的LED灯应该是通过内置R/G/B三原色，通过电流的变化来突显不同色彩，结合软件中的256个灰度级，让光真正做到全彩1600万色。
拆解感受： 总体来说迪摩逆火在做工、用料上依然在坚持自己的原则，就是厚道，同时这么多灯还实现了良好的组合，它的灯的玩法：节奏感、花样和双模式切换，是我个人第一次在鼠标上看到，而且感觉非常的良好，希望这种玩法可以在迪摩的产品中延续下去，同时也希望能被更多厂家借鉴和完善。
纵观迪摩近期两款新品，BACKFIRE逆火和BLADE刀锋，一灯一锋的，希望“灯锋造极”这个标题看帖的朋友能喜欢，迪摩也能努力往这个方向不懈的走下去。完~吃饭、喝酒喝看球先。
|
