第一次组装键盘--thumb（更新边框灯）

FTKEO

好久没发帖了，thumb这个目前比较火的一块PCB，有幸从坛友那收到一块，纯属于DIY的。各种贴片，晶振包括主控等等都得自己动手焊接上。动手能力强的人上吧（当然壕们可以直接扔给村村）。我穷人家的孩纸一个，只能自己动手硬上了。在这还要感谢josh，柠檬哥，村长，BB等等曾经给过我的帮助。

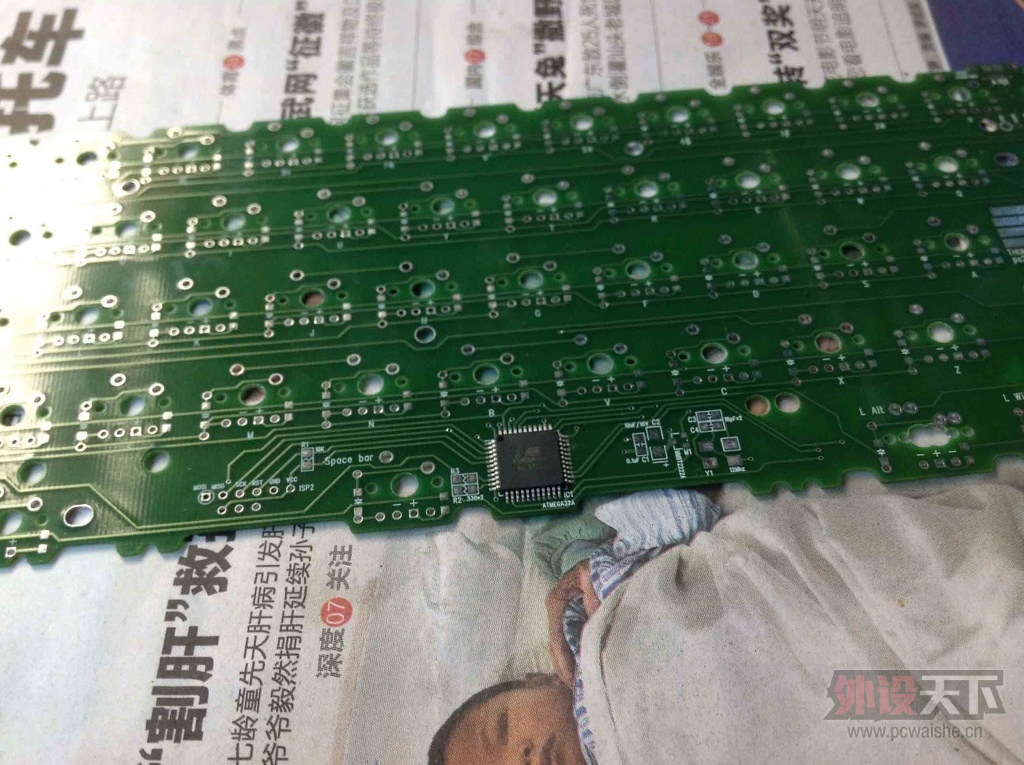

首先主控对准，我把我爹的放大镜派上了。



主控，贴片，晶振都已搞定，渣技术。



接下来就是各种贴片二极管和电阻，不是人焊的。








外壳终于完工，总体感觉还是不错的，虽然还是有点瑕疵，但现如今，就做一个，没人鸟你，有人帮我做已经很满足了。thumb支持多配列，当然外壳也是，功能我就不写了，大神们都已经科普过了。



卫星轴，黄铜丝和传说中来自米国的神油。



上了固定板的效果。


自己喜欢白轴，所以全白轴62g全氟脂润滑，空格段落灰。



















脚垫是我kmac的，我非常喜欢的配色，很YY。

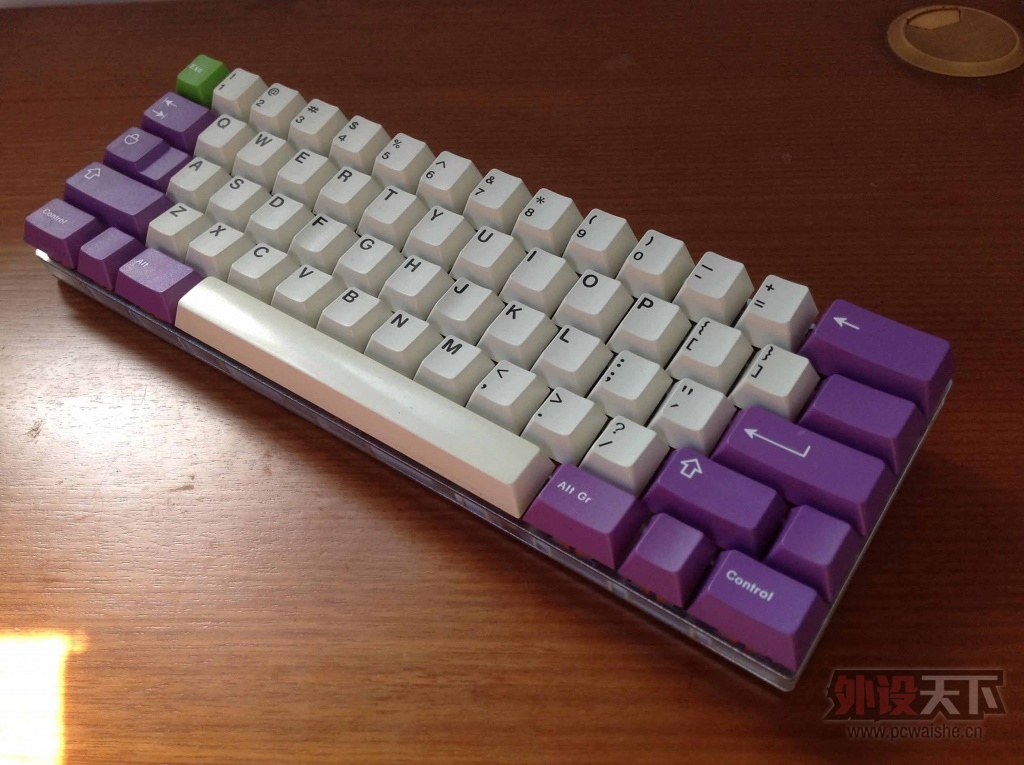

上键帽试下效果，团的紫白一直放着，现在可以派上用场了。

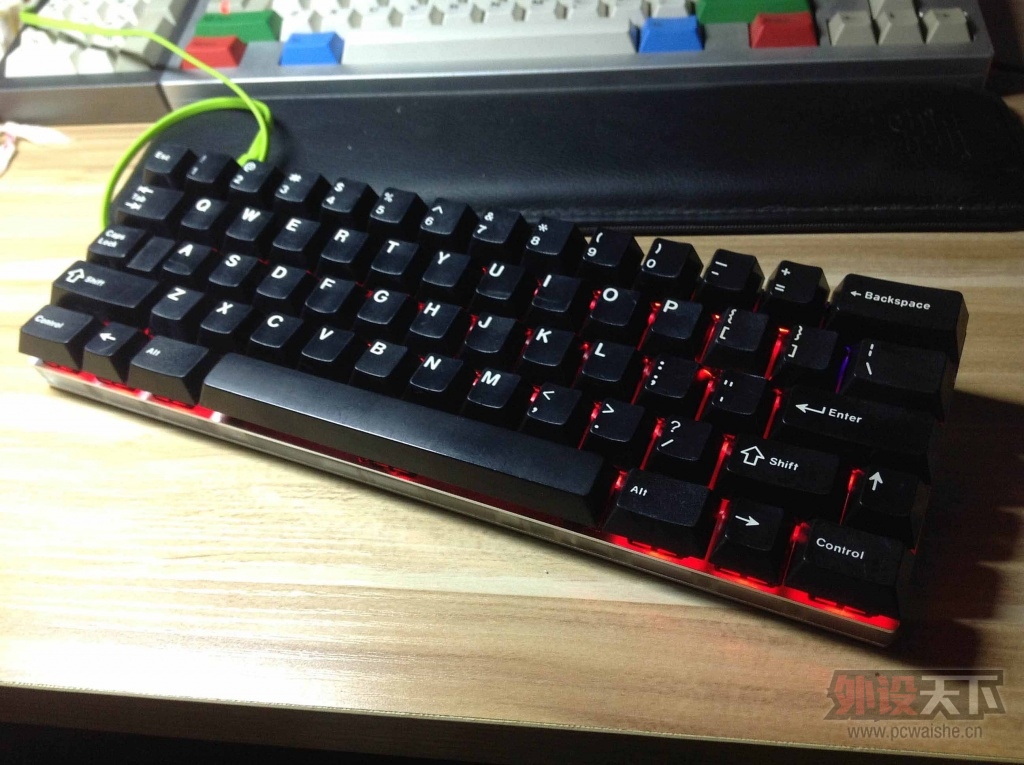

再来套全黑的效果。

















碰见有很多坛友问thumb怎样刷固件，在这我也把刷固件的方法写上吧！希望能帮到大家！挺简单的，哈哈！
1.首先把装好的PCB插上数据线，thumb是micro usb的接口，还有个PCB附带的PS2转USB的模块（没有只能用micro usb转PS2，再加上PS2转usb的头）连接电脑。第一次刷固件，插上后键盘全部led不停闪烁，同时设备管理器里面是这样的，如下图：

如图人体学输入设备里有个HID的设备被检测到。

2.双击附件的HIDBootFlash.exe文件，如下图：

接着点击find device ，正常情况应该是键盘被检测到，默认框选中固件是a87。

3.接着点击open.hex file，这是选择要刷的固件，点击后会出现选框，选择我们要刷的keymain_(thumb_V01).hex附件中有。如下图：

选好了底下会出现keymain_(thumb_V01).hex字样。

4.接下来点击fiash device，就开始刷固件了，慢慢等吧，很快！如下图固件成功刷入：



5.成功刷完固件后，拔下键盘接口上micro数据线，然后再插上，如下图：

设备管理器中人体学输入设备刚才的hid设备跑到上面的键盘分类里了，这就代表成功了。
