国庆折腾第三波，F-104小拆加灯，白光配白红二色

Solo_独奏 · 发表于 2013-10-4 16:27

前言这两天趁着国庆假期先做了F-Reborn 14的评测，再给poker2加了灯。索性就想一次性搞定，把F-104也给改了吧。搜了一下貌似还没有F-104拆解的帖子，于是自己摸索了半天，也在这放个小拆F-104的帖子。

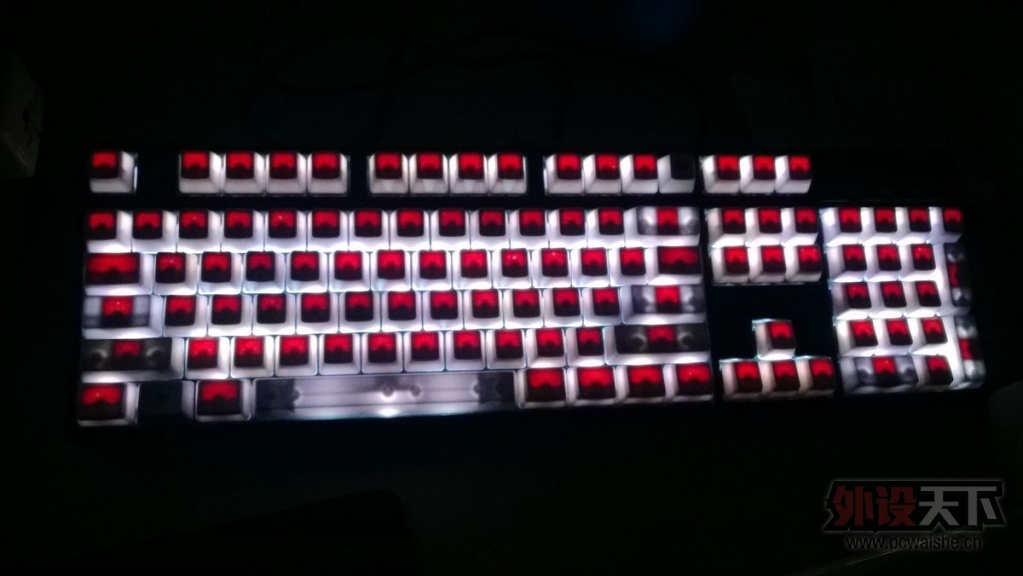

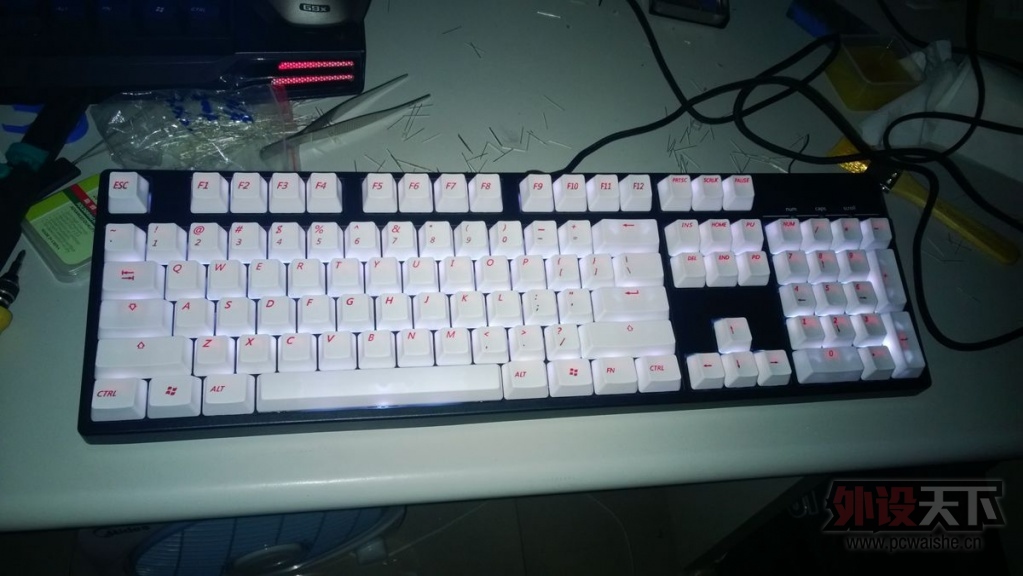

还是先来张成品图（没亮的两个是win和F12，原来就有灯的）

拆解加灯

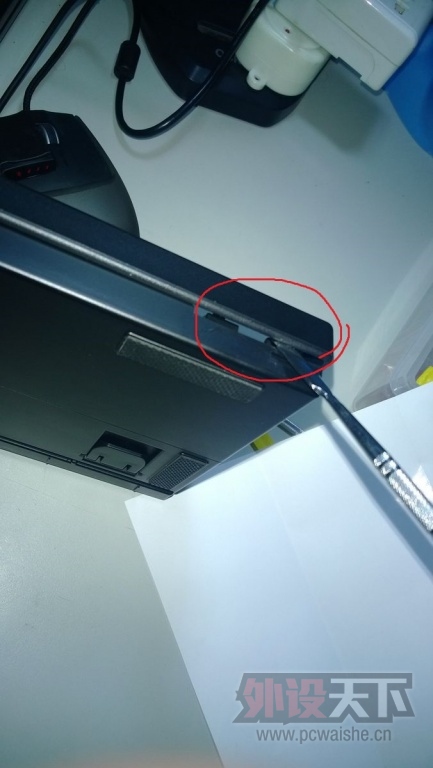

找了半天都没在F-104的表面找到明显可见的螺丝。在仔细看了一下顶壳和底壳的结合处以后觉得应该是卡扣设计。于是祭出拆机棒……

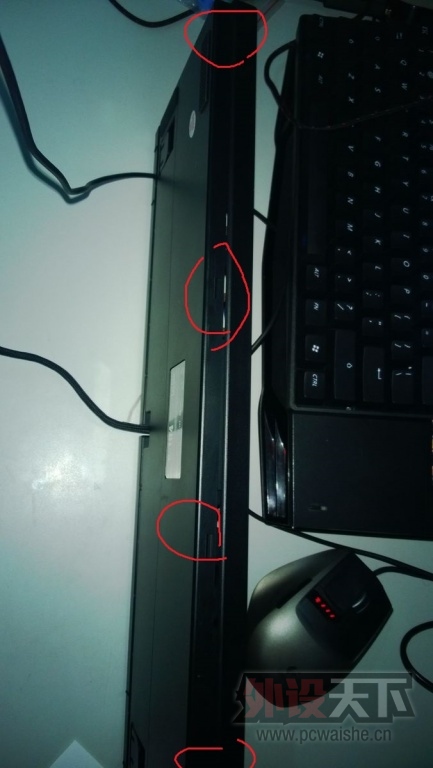

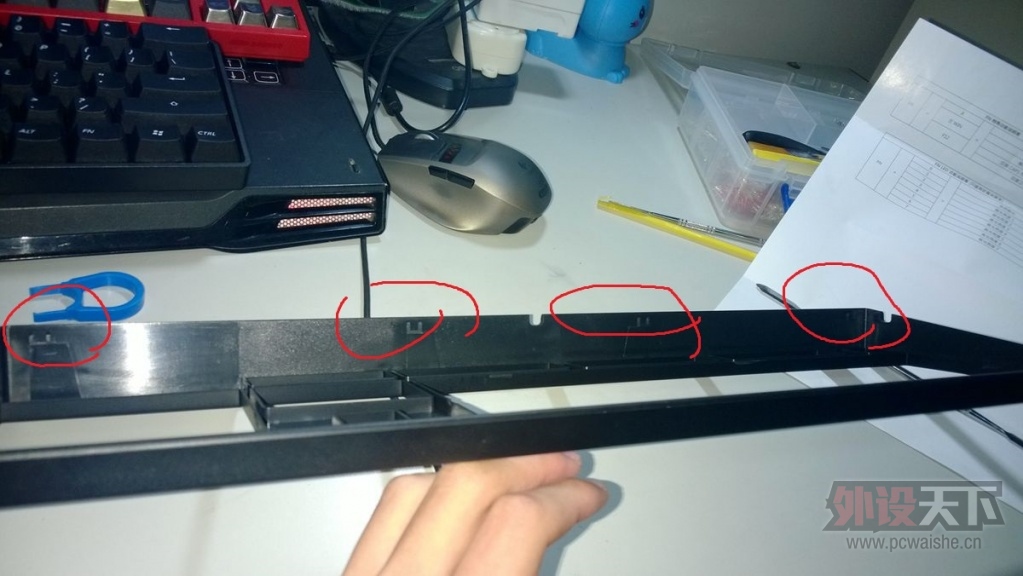

如图所示，红圈部分，上部和下部分别都有4个卡扣，而且两侧的两个卡扣非常紧，推荐键盘下部中间开始撬，然后再向两边。撬开一侧以后就可以把顶壳和底壳分了

所幸撬的比较小心，基本上没有留下什么划痕，外部看不出痕迹

接下来是把底壳和钢板还有电路板分离，这里忘拍照了，在钢板上左右各有一颗螺丝，卸下后即可分离地板和钢板，这里要小心底壳上的排线，是与电路板连着的，别一使劲给扯断了。

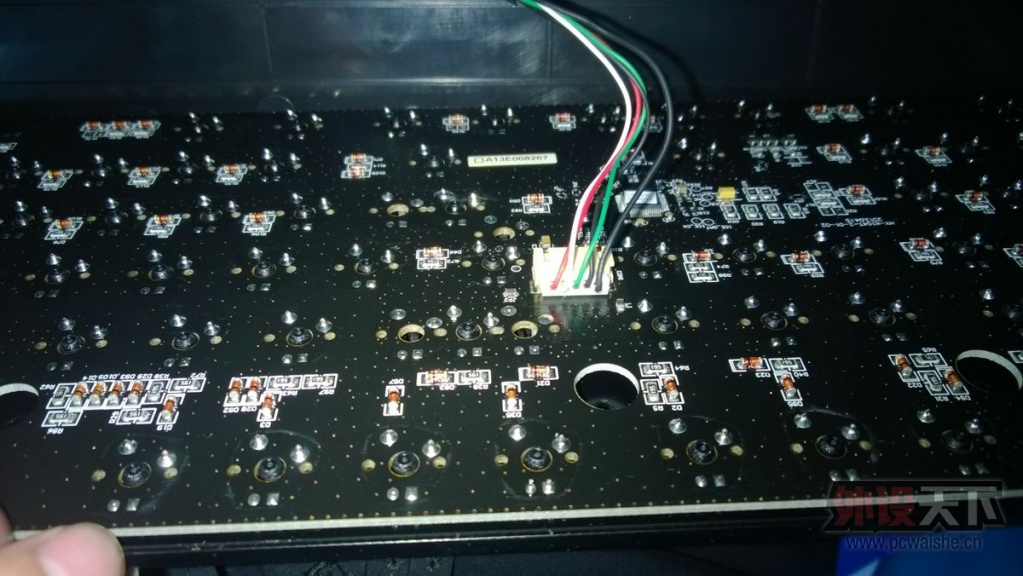

排线非常紧，小心拔出后即可分离出钢板和电路板

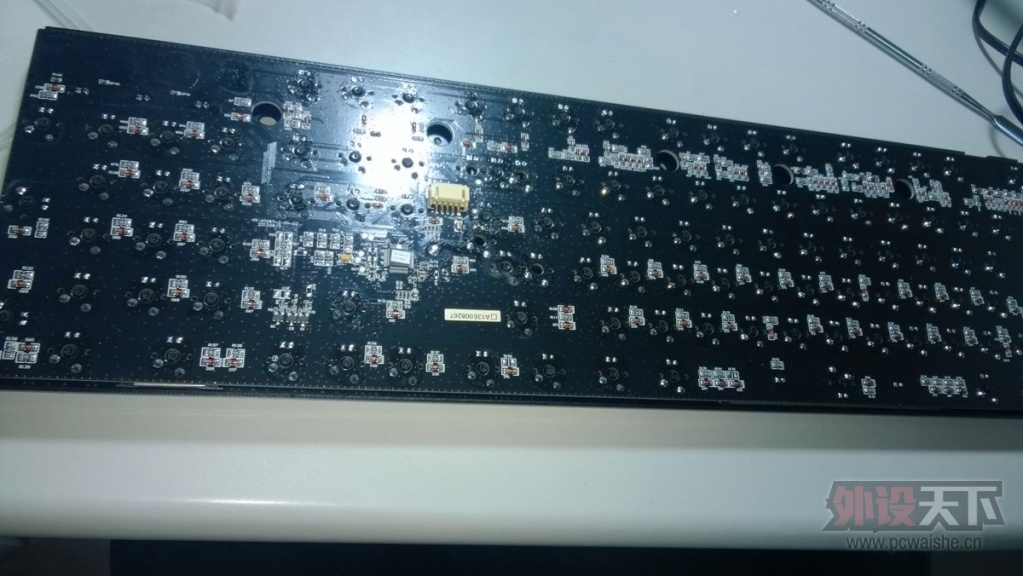

来张背面照

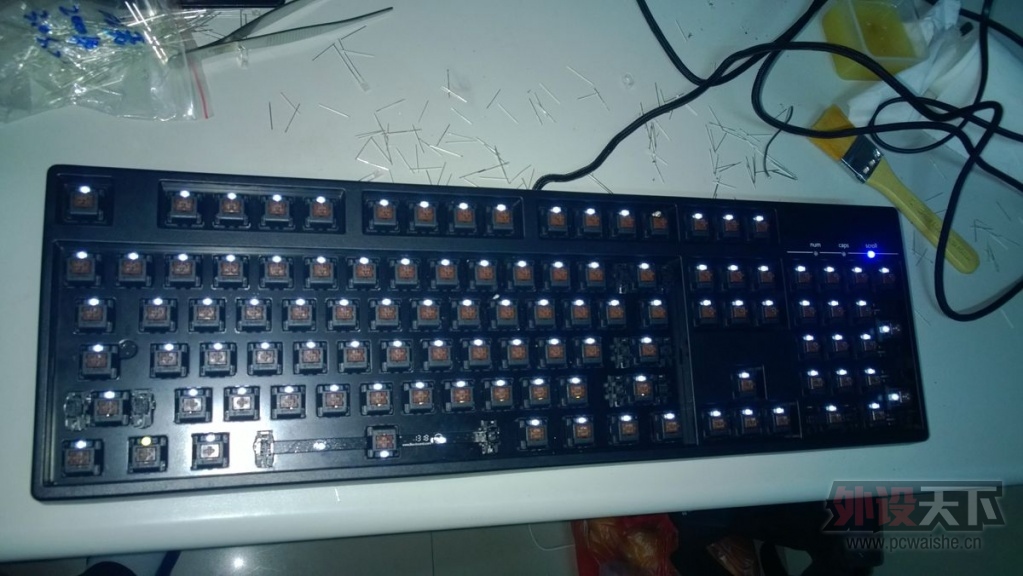

接下来就是大家都很熟悉的吸焊和上灯过程，不累述了~

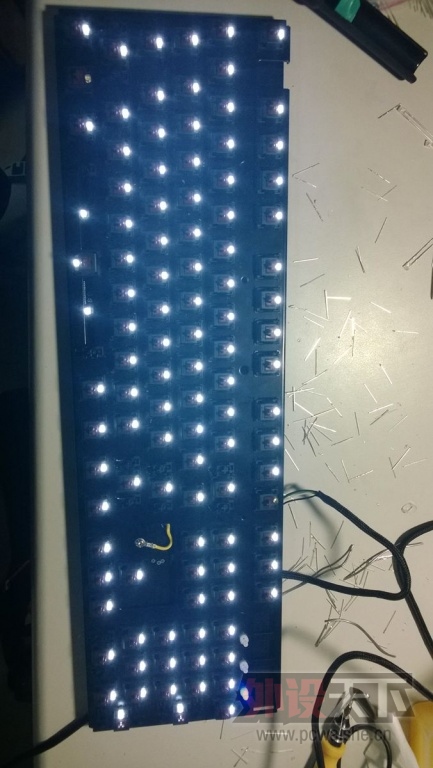

好吧，没有熟能生巧，反而越来越慢……电烙铁好像也有点不好使了，昨晚花了三个小时多才把所有灯都焊完

小结
真心喜欢这款键盘，看起来很简洁，很大方。做工够好，更不用说买的时候还送一套二色PBT，性价比极高。特别是在上了红白二色以后，都有点不舍得用了哈。

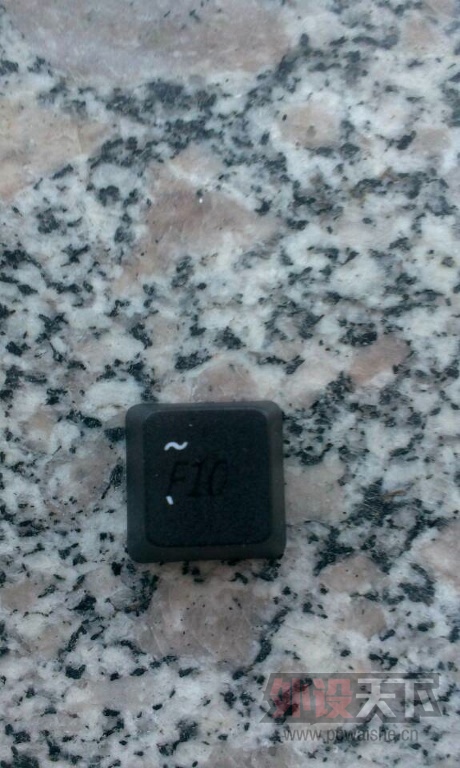

不过还是遇到一些小问题的，黑白二色pbt“~”键应该是做二色的时候一个次品，可以隐约看到F10字样

还有就是黑白的左shift有点卡轴，换上红白以后没有问题。
在祖哥家买的键盘，和祖哥联系了以后，祖哥很爽快地给我补发了键帽，我也顺手买了点灯罩，等着回来捣鼓了。

本文完，国庆折腾完了，开始学习了~

Mlove丶旋律 · 发表于 2013-10-4 16:42

前排

Mlove丶旋律 · 发表于 2013-10-4 16:43

f104加灯是不是只需要把灯插进去再焊起来就行了啊

aaron_0104 · 发表于 2013-10-4 16:54

透光确实不怎么地

daidai125 · 发表于 2013-10-4 17:12

不顺便换个指示灯么骚年

Solo_独奏 · 发表于 2013-10-4 17:29

Mlove丶旋律发表于 2013-10-4 16:43
f104加灯是不是只需要把灯插进去再焊起来就行了啊

nope，F-104和poker2一样，都是触点上原来就有锡的，要先把两个触点中的一个给吸焊，再加热另一个，把灯推进去，再焊起来

Solo_独奏 · 发表于 2013-10-4 17:30

aaron_0104 发表于 2013-10-4 16:54
透光确实不怎么地

嗯，二色pbt，不要要求太多了，现在的效果已经够不错了

Solo_独奏 · 发表于 2013-10-4 17:31

daidai125 发表于 2013-10-4 17:12
不顺便换个指示灯么骚年

也想换的来着，不过买灯的时候是照着以前以为大神的帖子，买的都是方形的灯，没有一个能换到指示灯上……好吧，那蓝色的指示灯，亮瞎了

aaron_0104 · 发表于 2013-10-4 17:32

Solo_独奏发表于 2013-10-4 17:31
也想换的来着，不过买灯的时候是照着以前以为大神的帖子，买的都是方形的灯，没有一个能换到指示灯上…… ...

在等白色版，希望能把哪个亮瞎眼的指示灯改进

Mlove丶旋律 · 发表于 2013-10-4 20:59

Solo_独奏发表于 2013-10-4 17:29
nope，F-104和poker2一样，都是触点上原来就有锡的，要先把两个触点中的一个给吸焊，再加热另一个，把灯 ...

焊好就行了吗不需要其他步骤吗
