FILCO 菲尔可键盘大改装~~混轴混灯 加灯控

xielehao@163.co

先介绍此键盘比原装菲尔可的改动部位！
1把原装的线式USB接口改为了可插拔式的USB接口！
2PCB电路板打孔~加电阻~布线的方法！可以自持各种灯！甚至彩虹灯也可以做出来~~
3.钢板贴膜为变色龙.这主要是为了和灯光呼应.反光有一定效果.另外还有就是能保护钢板！当然 外观也好看了许多！毕竟这不是白做的工作！
4改轴.这个改动太大了 咱也就不说啥了！自己看图吧！
5.改轴盖为透明轴盖！这个轴盖我想大家应该不算陌生.想好看就烧钱吧！其实用途真心不是很大 ！难不成你要拔下键帽给大家看轴？都说能突出灯光效果！我倒也没怎么发现 ！不过朋友既然说要改！那就改呗！
6.改灯.基本为白的跟.除了个F区一级ESC键位！ESC键位为七彩慢变！F1到F12原本用了12种颜色的灯来一个键位一种颜色！后来发现黄绿.黄色.不如其他键亮！因此改为三种颜色.蓝 青  紫罗兰！这个后边图上可以看到 ！
7.废除空格右侧的ALT.win键以及文档键.增加了灯路控制电路.用这三个按键来控制九级亮度以及各种动态效果和呼吸效果~这个文字不太好描述~改天做个视频看吧~~
暂时就这么多了.开始介绍吧~
这个是一个朋友的键盘！.键盘被朋友折腾的也不像样啦！发来的时候键帽都没发给我.之前他已经做过改轴以及改可插拔线了！我就只管后边的步骤咯.发来的时候没有键帽 ！不过我留一套粉红菲尔可键帽到时候可以装上给大家看效果！这个键盘给我就没上盖~据说上盖他拿去MOD 喷漆还没回来~~！为了和以后的键盘做个对比.咱先来拍照留念！省的以后不认得了！这和整容差不多的！很多人整容前也会先拍个照片留念一下！丑也好 俊也罢~

菲尔可的键盘确实不是一般键盘能比的了的！安装过菲尔可键盘大键位的朋友可能都有体会.菲尔可的大键位安装起来比其他平衡杆钢丝要紧很多.精密度很高！间隙很小！也因此手感非一般键盘能比的了的！

不知道这朋友之前找谁改的插拔接口！虽然不怎么好看！不过好歹是能用！不过这下盖被朋友折腾的已经很不像样了！

菲尔可的键盘 也不便宜了.为避免焊接过程中主控因为静电出现问题.最好是把主控拆下来！能拆下就拆下！别怕麻烦！话说这菲尔可真狡猾.主控竟然都是独立分出去的！这下人家厂子哪里还怕返修键盘啊！最多就主控损坏.人家最多就是换个主控而已！抛开这主控做工的好坏咱不说了！因为这个帖子重点不谈做工！不过这分离式国内厂家真得学习一下了 ~

之前我的改灯帖子里有提到过改灯的步骤  咱在此还是简单交代一下吧！这类无灯位的键盘无论是钢板下布线还是打孔.都免不了拆轴拆钢板！
拆轴就需要有一定的焊接技巧和耐心！注意一定要把针脚的锡洗干净再去拔轴！不然电路板焊盘受损再去飞线那就麻烦了！尤其是遇到双面板的时候。看下边的图！就连我拆轴也没啥捷径！我依然是把焊盘先用吸锡器清理的很干净 ！


轴终于都拆下了！~咱大家看看拆下轴后的焊盘！技术人员必须做到这样的焊接技巧才行 ！这些都是焊接的基础！如果达不到.那么请多加练习！

到此部分 也就可以喘口气了！整个都取下咯！


拆下的所有配件真的要好好放好了！尤其是很多朋友都没有任何备件！这个丢一个小玩意！比如；龙豆！那就麻烦大了！对整个键盘的使用都是一个不小的烦恼 ！中秋节过的没意思！但是月饼是好东西啊。吃完了月饼月饼盒还能贡献一份力。放在这里就不怕东西丢咯。

拆这个键盘的钢板还得拧一大把螺丝下来！只有这个键盘是这样的！虽然麻烦了点！还是感觉这样设计好！


接下来的工作是打孔~~~这个真心没啥好讲解 ！想看打孔的朋友看我上一个帖子改灯的帖子~~~那个教程里有介绍打孔：




下面我要做的工作~~~i贴膜！对你没看错！为了让灯光有个好的效果！必须做的一个事情是贴膜！在这里我用的是变色龙的膜！第一次用在这个钢板上 ！效果也不知道会怎样！心里很忐忑！！！

其实真被问我怎么包膜的！我也没啥经验！瞎胡弄！这是第一次弄的 ！好不好就那样；不过这东西忙的人要死 ！真不是个好玩的步骤！光包好膜开孔就开死人了哎 ！这个包的时候注意点  没啥难度！热风枪吹着包转角就好了 ！这个好处是有电镀的效果！颜色也多样化 ！只是咱这次选择的是斌色龙~~~

仔细看了一下这个包膜其实还是真成功呢！这个变色龙的膜和这个键盘般配极了！！哈哈  来个大合照~~~

挖孔！尼玛这挖孔是要逆天啊！比我拆轴都麻烦！心中的一万个草泥马油然而生.我晕这是要命的吗？挖孔挖到吐血.也不知道挖了多久反正是烦的要死的时候完成了.心想.这还是不错的！反正是挖完了！就这也是歪歪扭扭的.这严重打击了我贴膜的士气.剩下的修正工作留到插轴的时候再说吧！~

接下来又是比较无聊的时间！换轴盖~~~换吧~尼玛这时间又这样匆匆过去了~每个轴都得这样拆开！这个我也就不过多详细介绍了
！拆轴这个都会~~~

装轴装轴  过段装键盘~~~这些都不是小工作了~！不努力 是完成不了的啦~~~
这个键盘之前我介绍过~~~打孔的键盘装灯得先把灯装上键盘然后再等和轴一起装键盘上~~~下图是装轴上钢板的效果~~~

变色龙钢板哦
真的是会变色的哦~~现在这幅图 是不是快要成黑色的啦？

换个角度看.变一个色~~是不是就比较接近蓝色了呢~~改变色龙钢板就是要的这效果：

貌似是灯  插好了但是灯不会亮滴！没有灯路怎么亮？下边要做的就是布线！因为是打孔布线的！因此 这个线是在后边布的！比较容易！而且能加电阻！不过比较磨人！考验耐心和技术的时间到到了 ！先看一下背面！之前的灯脚怕灯出来都是先折弯处理的~



我要努力飞线~~飞线飞线再飞线！其实原本这个我可以飞线额很直的~但是这个要加电阻！虽然是漆包线 但是我说过一定不要依赖漆包线.所以应该避开二极管针脚以及轴的针脚！因此咱曲线救国吧~~有时候这个也很必要的~


我说过哦  这个键盘要加灯控的~灯控加哪里呢~~思来想去  忽然看到那个芯片下边有位置~~哈哈 量了一下刚好 就这里咯 ！！！

灯控放那里是没问题了.接下来怎么连线呢？万恶的朋友非要我把灯控按钮加在空格右边的三个按键上！没办法！飞线吧！从灯控引出线很难！看图吧老方法 依然打孔解决！不过再看背面飞线真不好看~不过这也是没办法的事情！只要不影响使用和手感 也算是成功吧！！


一切大工告成.接下来插上原来的键盘主控！不过因为下边加了一个灯控芯片和电路了  因此这个芯片以防万一必须用绝缘胶粘一下~哈哈 灯控和键盘主控完美兼容~~~

终于可以缓口气了~~~慢慢哎吧~~咱上电看看吧~~ 尼玛这一通电真郁闷！什么想法嘛！F1-F12 一个键位一个颜色的灯！这坑爹啊！颜色有几个色偏差过大！亮度不行！不是我没调整好！是本身亮度就低！如 黄绿   ~这是什么嘛~！单独看还行！一起看咋就这么瞎！~~~如图 F5 就是~~！~

在变方案之前还是缅怀一下这失败的小作吧 ：



幸好我是打孔布线改灯的~要是钢板下飞线改灯的 .那要全轴都要拆下了~那不得被这方案坑死额 ！~ 改方案~~~对比了一下灯的颜色~~蓝色 紫罗兰和青色 颜色好看一些   果断F1-F12 全拆了 ~~经过一些时间的忙碌   终于搞定了.咱自信没啥问题 直接上键帽全吧 ~~~菲尔可的粉色键帽加13 个灯帽~~~

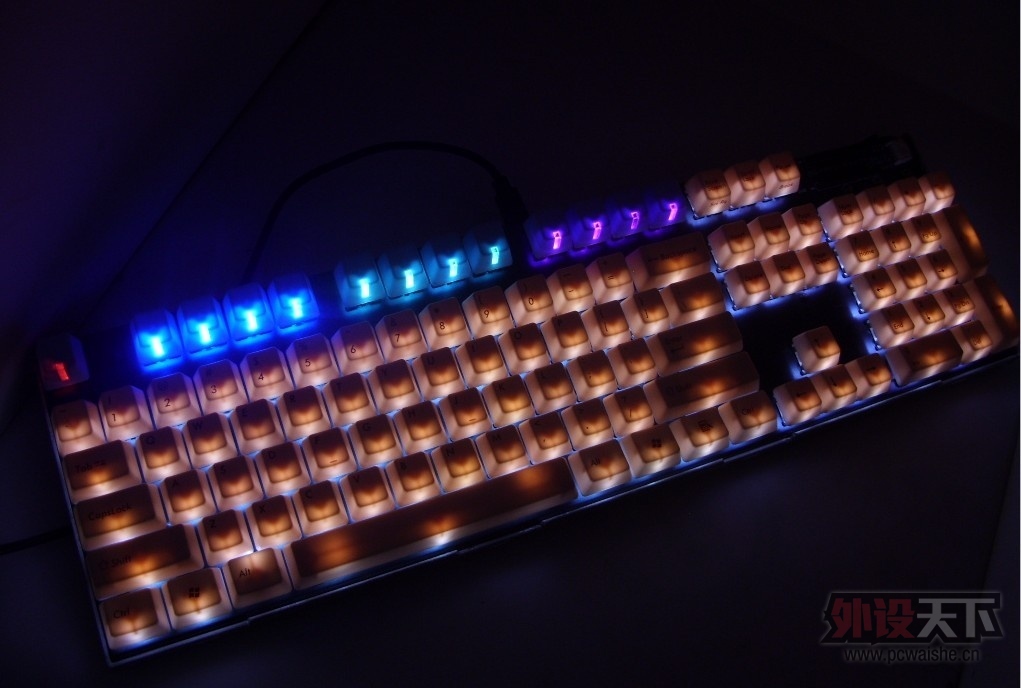

灯全部点亮效果：



ESC键是会变色的哦   不过不受控制   自己变色的”

这个键盘其实做到这里的时候我还没加三个指示灯~~后来朋友有要求 三个指示灯做了三个颜色.绿蓝红.他回去后用的不是菲尔可的键帽！用的其他什么键帽我不太清楚~他胡乱组了一套键帽 发来给我了几张图：






到此 本键盘改装过程算是结束咯！不过在这里灯控的效果并没有给大家展现！因为是那个无法用图片展示！改天做个详细的视频看吧~~~（完）
