[心得] 东拼西凑,装上G5竟断电。

11 7737
楼主
跳转到指定楼层
很早就在抽屉里扔了个G5,断电,以为线的问题,拆开后没管它。
今天答应人家修好后给她,开工。

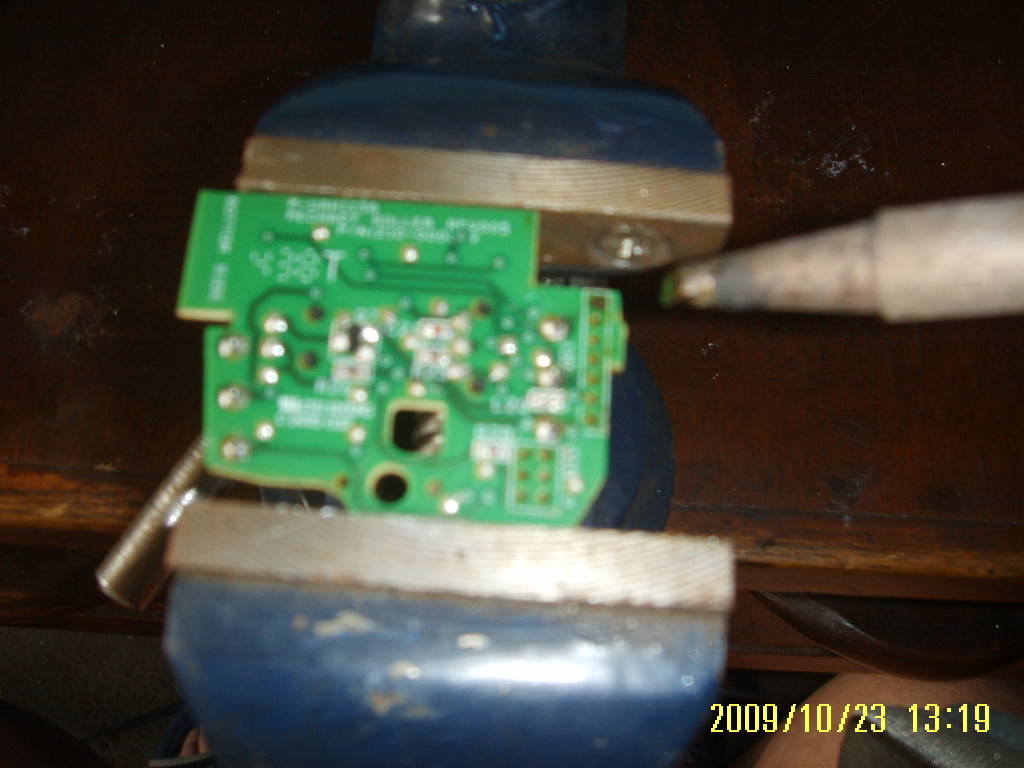

上台虎钳,准备动手。

上台虎钳,准备动手。


距离太近,用铜芯线挂。

距离太近,用铜芯线挂。


铜芯线挂锡的效果不亚于吸锡器。

铜芯线挂锡的效果不亚于吸锡器。


顺利分体。

顺利分体。

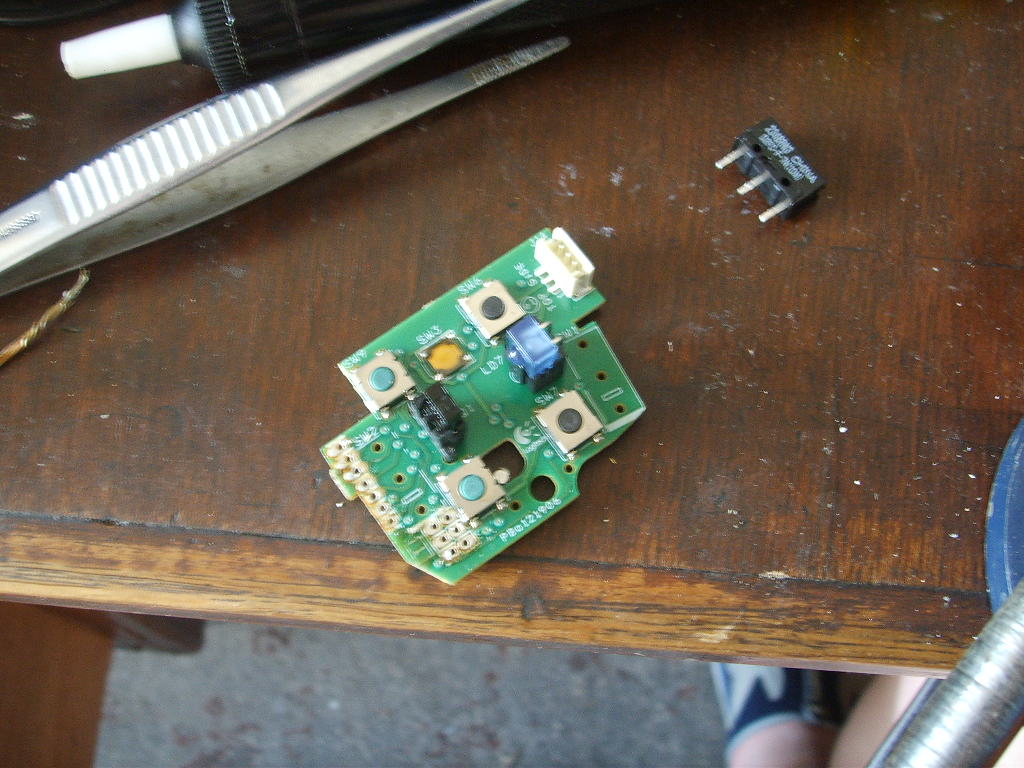

对微动下手。

对微动下手。


也挺顺利。

也挺顺利。


换上的是D2F-O1FL。

换上的是D2F-O1FL。

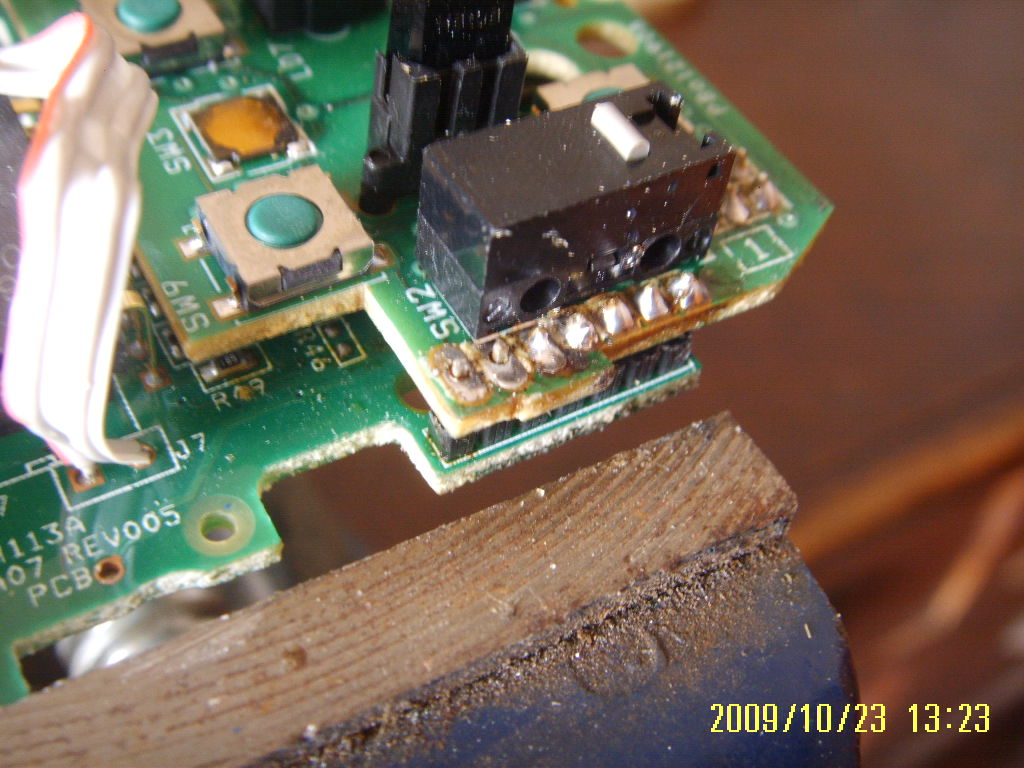

焊排针可是技术活。

焊排针可是技术活。


裸排针,4线转5线,看仔细了。

裸排针,4线转5线,看仔细了。


装上成功点亮。

装上成功点亮。


驱动里也成功识别出双G5。

驱动里也成功识别出双G5。
0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2009-10-23 18:08 只看该作者
先沙发。
洗了个手回来,悲剧重演。
叮咚一声,知道坏了,果然断电。
看来是芯片的问题,一下午算白折腾了。
我的人缘0
3
发表于 2009-10-23 18:32 只看该作者
不可能啊.
我的人缘0
4
发表于 2009-10-23 18:45 只看该作者
检查过焊疤,应该可以确定是芯片导致断电。
我的人缘0
5
发表于 2009-10-23 18:47 只看该作者
覆铜条有断的么?双面覆铜板的话要考虑过孔是否有损坏的了!呵呵!
我的人缘0
6
发表于 2009-10-23 19:08 只看该作者
如果断的话也不会时断时续的啊。
都怪自己过于自信,早知道去客服换G500了。
我的人缘0
7
发表于 2009-10-23 19:52 只看该作者
这下惨了!
我的人缘0
8
发表于 2009-10-23 19:57 只看该作者
测试
..还在保的么-_-

尴尬到悲剧
我的人缘1
9
发表于 2009-10-23 20:48 只看该作者
为什么双G5?
我的人缘0
10
发表于 2009-10-23 21:00 只看该作者
测试
楼主动手能力超强啊,G5壳子很不错
