[63p]DSI工业机械键盘改造实录，以失败告终！

完蛋苗儿 · 发表于 2013-9-24 20:46

本帖最后由完蛋苗儿于 2013-9-25 08:43 编辑

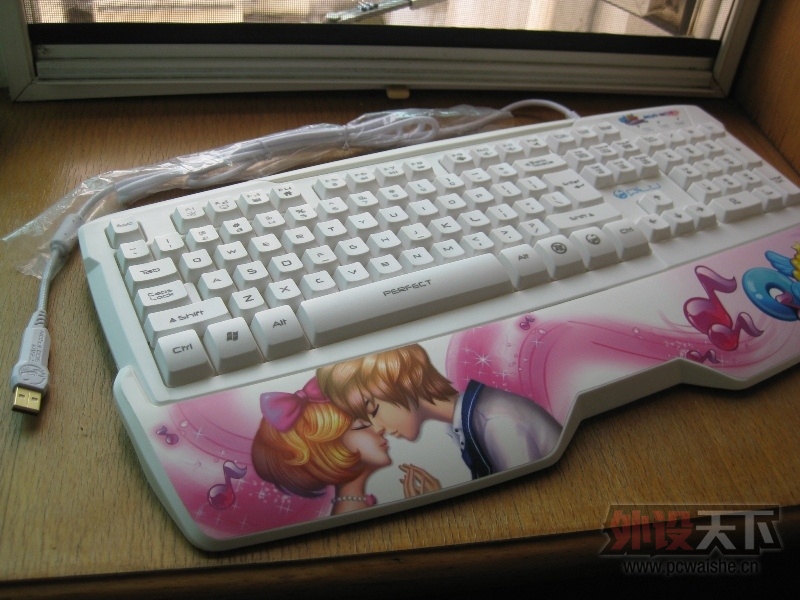

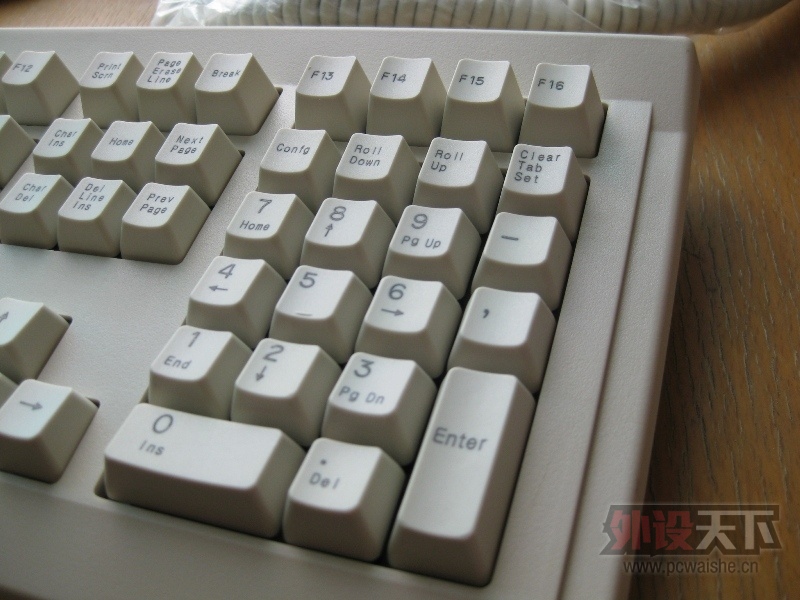

前言: 之前在论坛里看了很多由村长、flcc、Luckybird929等大神发的改造机械键盘的帖子后，对那几位改造大神非常钦佩，很羡慕他们的技术，我也手痒难耐，决定自己也改造一把机械键盘玩，于是就在淘宝上买了一把全新的DSI 工业机械键盘来改，130块钱，轴体全部使用了樱桃MX黑轴，因为是工业键盘，主控芯片不支持现在的电脑使用，所以就得换掉这键盘自带的主控，对我来说能选择的只有薄膜键盘的主控了。薄膜键盘的主控是取自qq炫舞键盘的，当初59在京东买的，由于qq炫舞的原因一直没好意思拿出来用，就趁这个机会“用”了吧，而且还有个Fn组合键功能，其实很适合用它来改。

提前说明一下这次改造是以失败告终的，成品是看不到了...所以我只把其中的部分改造过程发出来了。

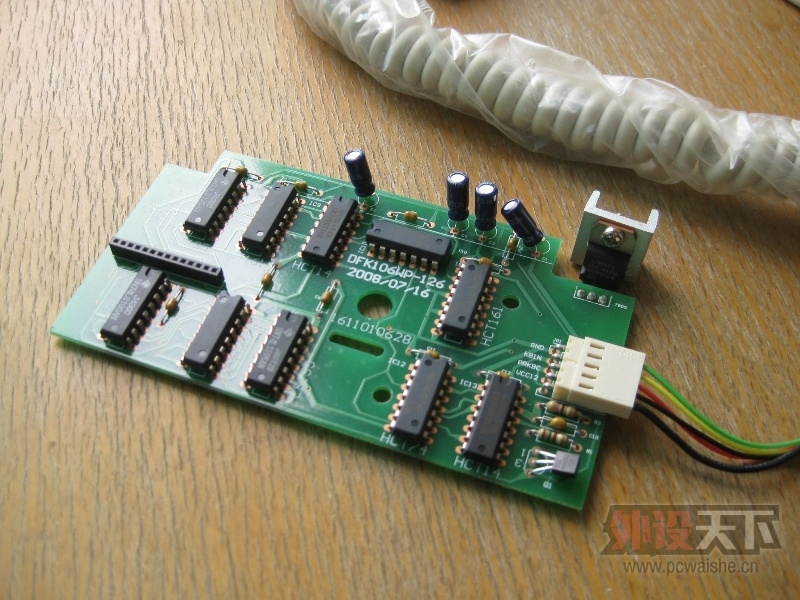

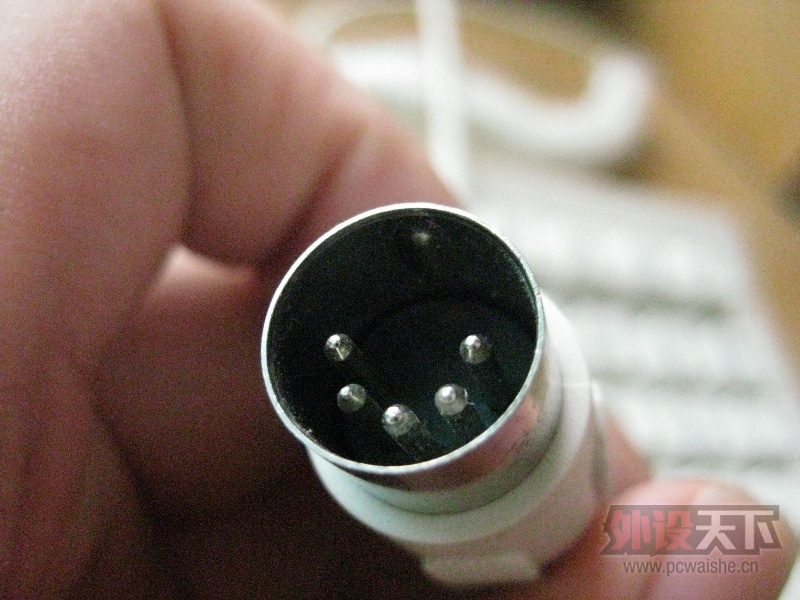

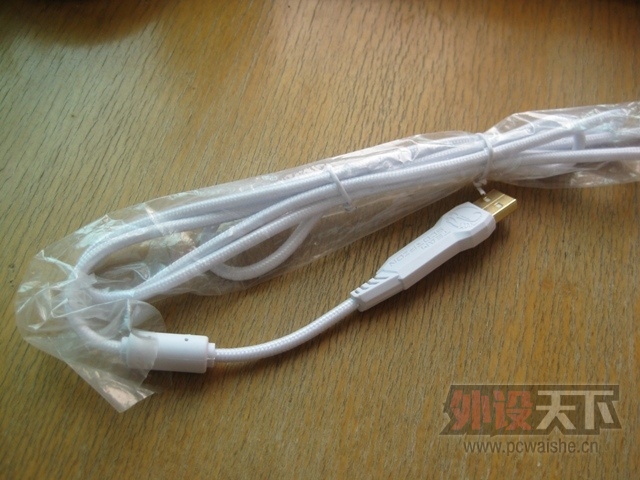

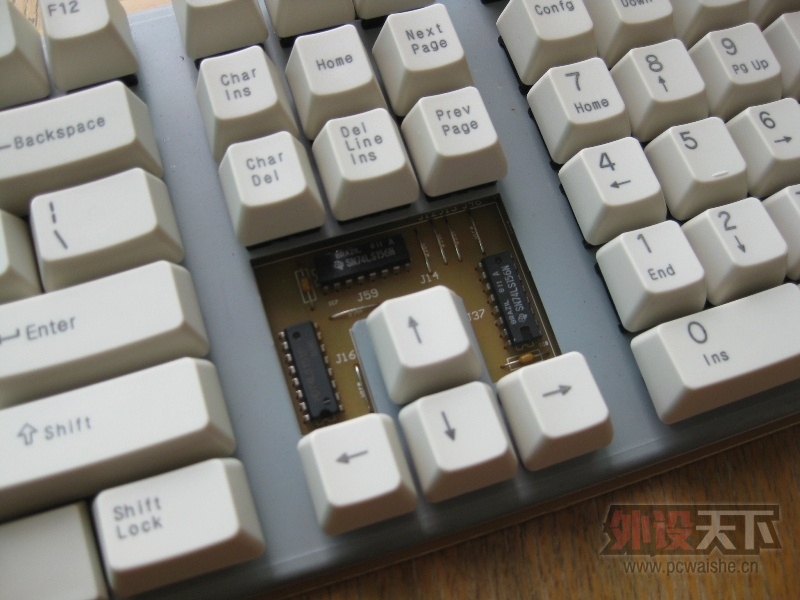

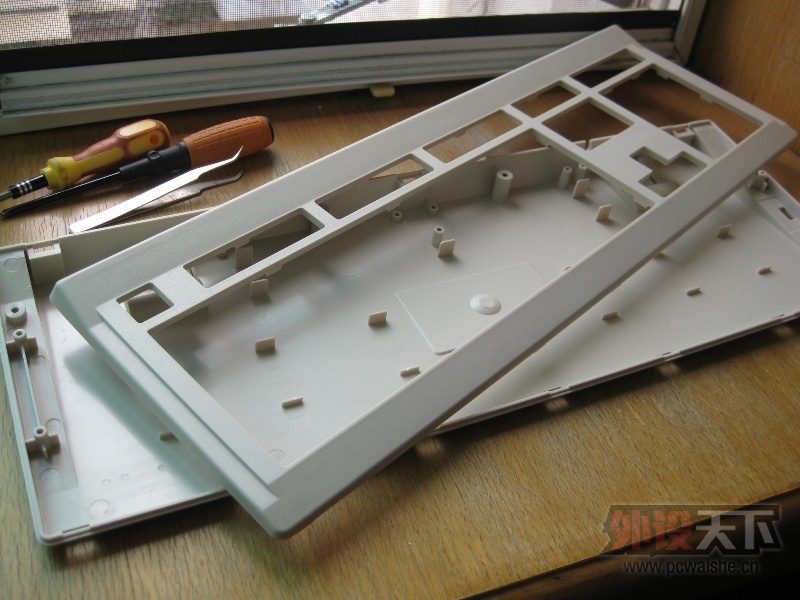

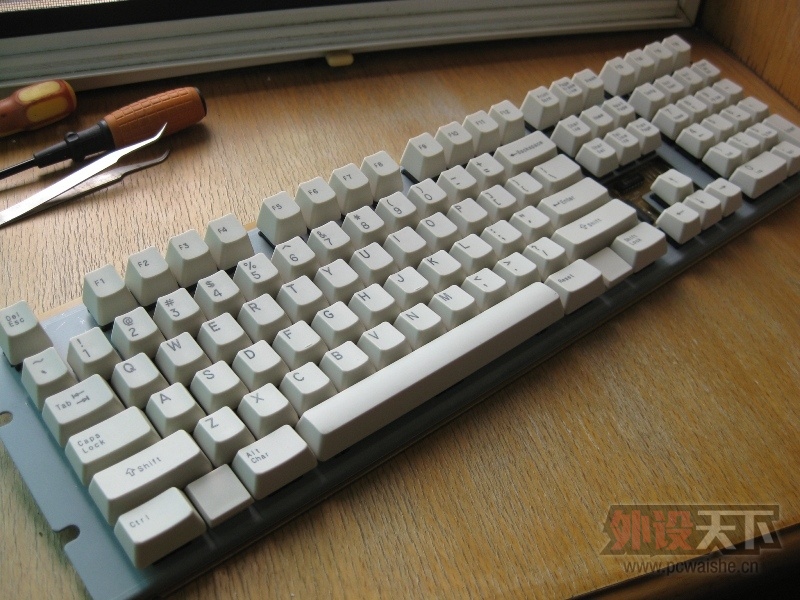

先拆下外壳，轴板上那个小电路板就是主控，把它拆下来，扔到一边，虽然连着键盘线，但那线的接口是5针接口，现在的电脑用不了，线也用薄膜的

然后把轴板上的所有原件都拆下来

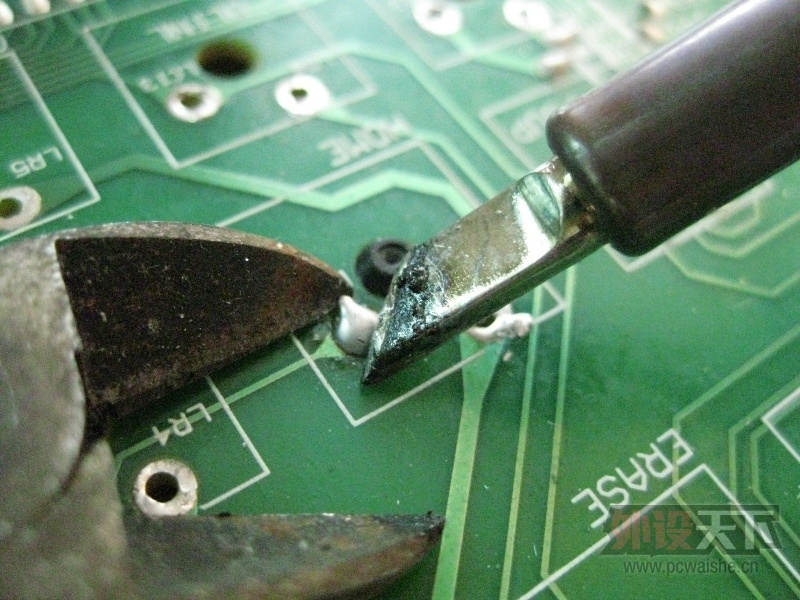

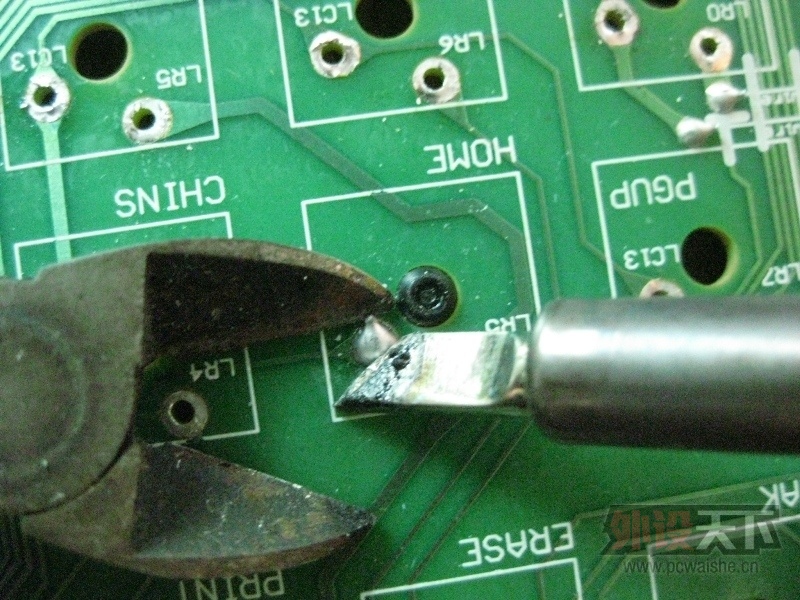

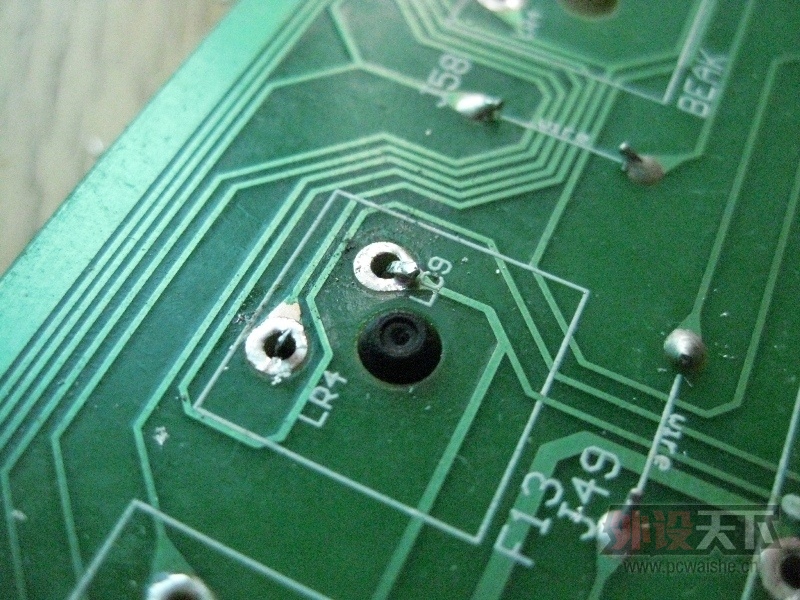

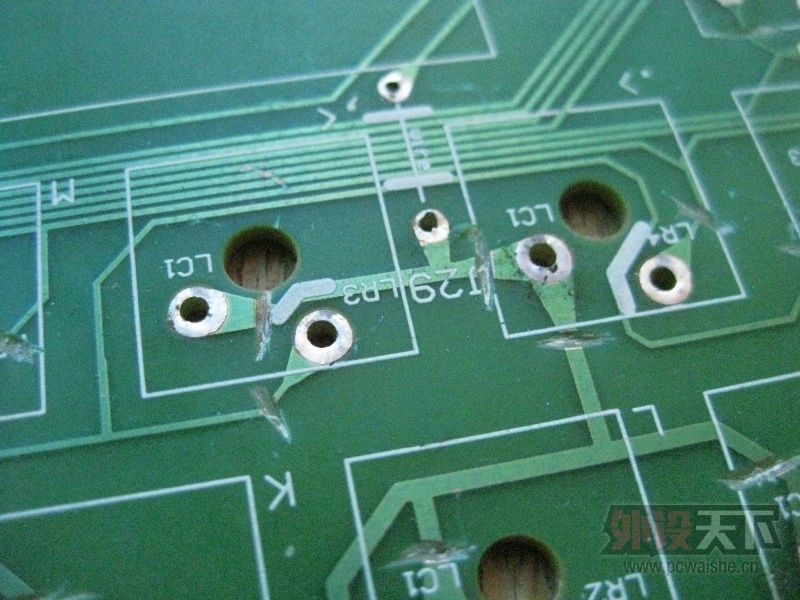

拆的过程中遇到了一些问题，很多轴的针脚都是弯的，吸锡的时候那些弯针脚上的锡没法吸干净，没法把轴拆下来，如果吸锡后强行掰直的话，会造成焊盘脱落，所以我就将弯针脚的地方挂满锡，用电烙铁加热，在加热的过程中用钳子把针脚掰直，就是等锡变成液态的时候掰，这样虽然也会对焊盘有一定伤害，但不至于使焊盘脱落，除了轴以外，其他的原件弯针脚什么的，我吸完锡之后直接就用钳子拔出来了，焊盘掉了也没关系，这些元件、焊盘和电路在改造过程中都是没有用的

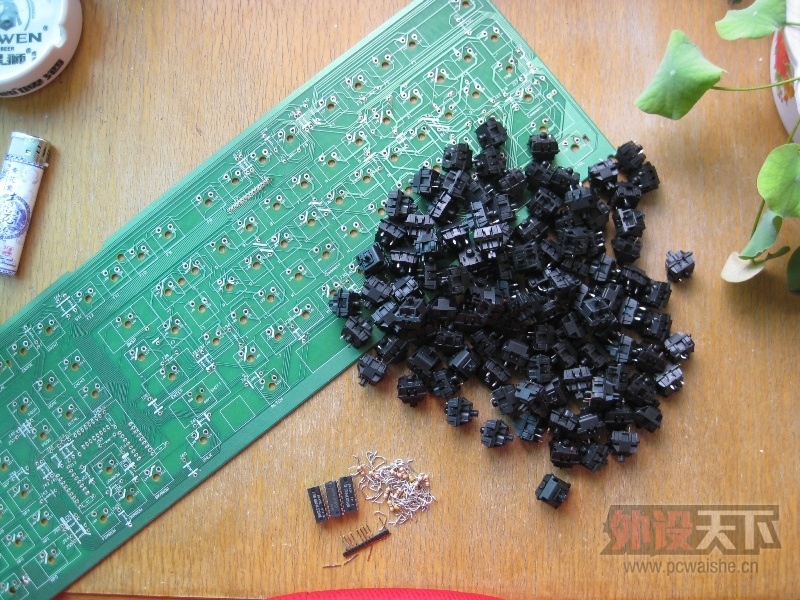

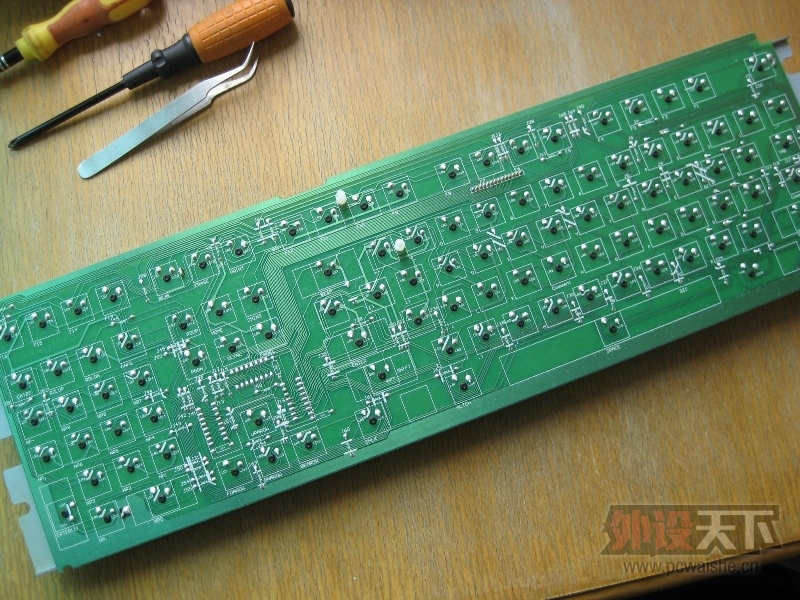

所有的东西全部拆下来了

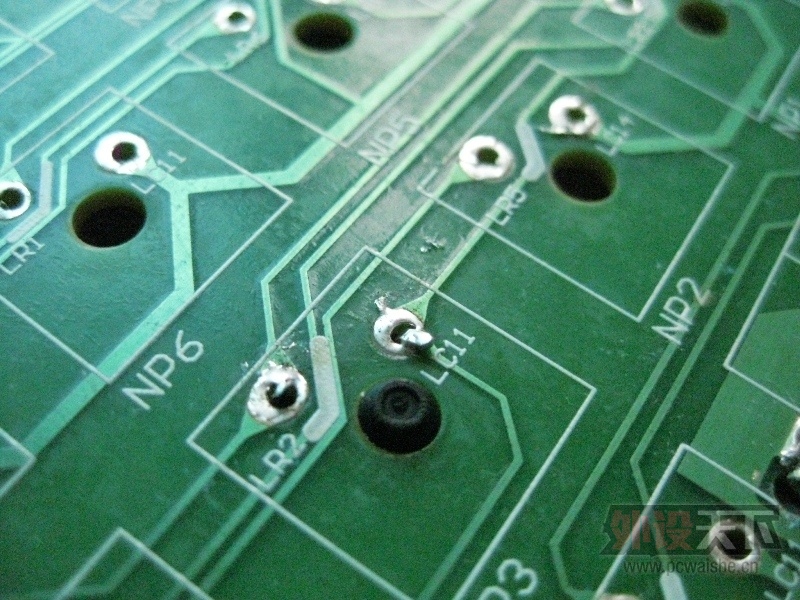

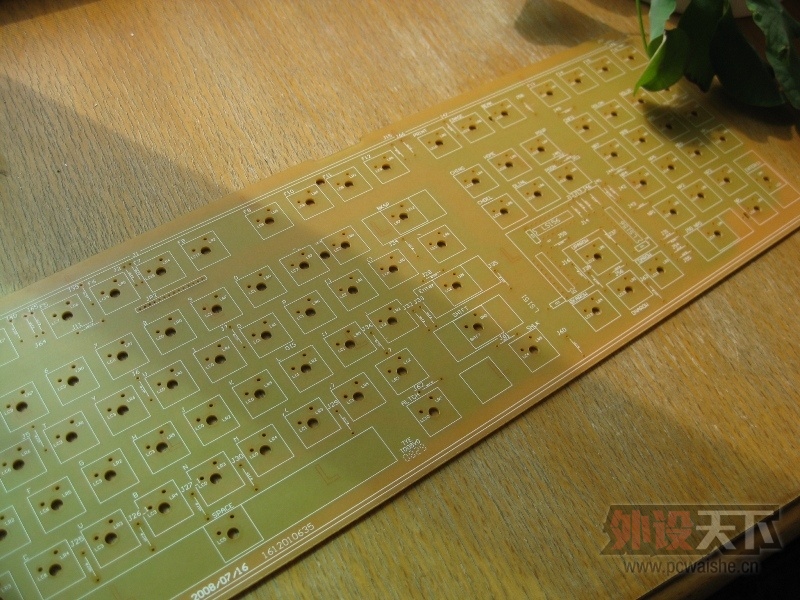

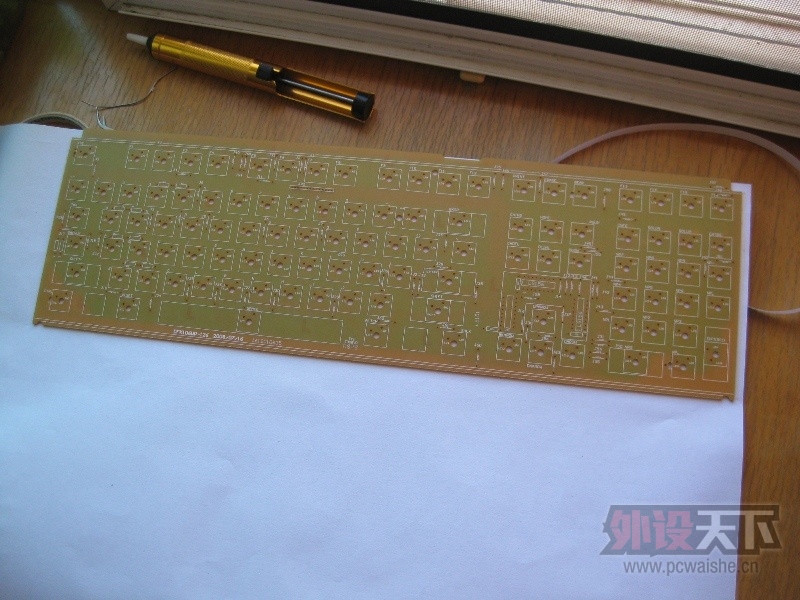

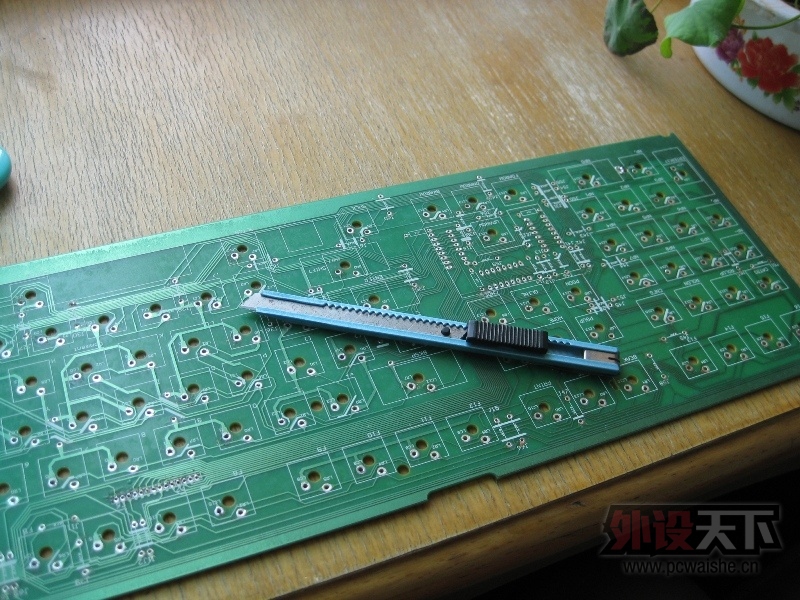

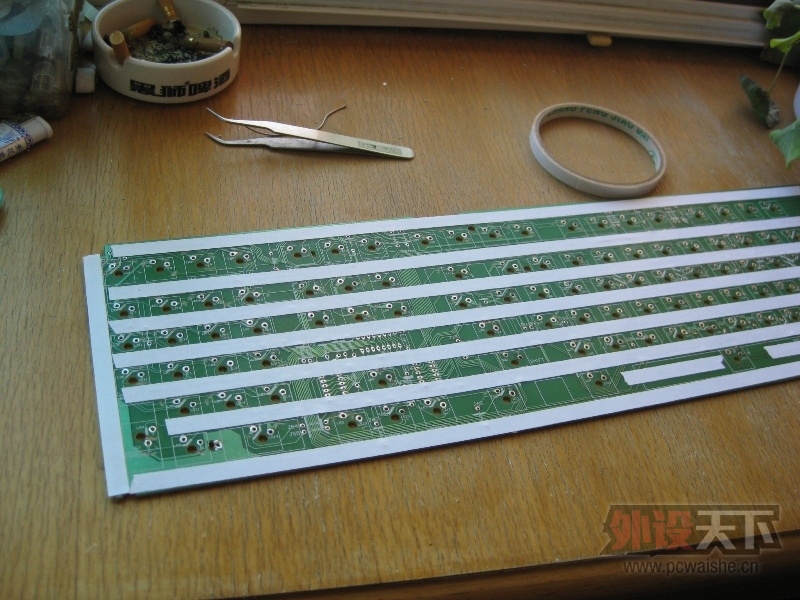

再用小刀把每个轴体针脚相对应的焊盘所连接的电路全部切断，防止短路，这块pcb板并不是用来导电的，唯一的作用就是用来固定轴体，放心切吧，上一刀下一刀斜着切更容易些，跟杀巨人的方式一样。

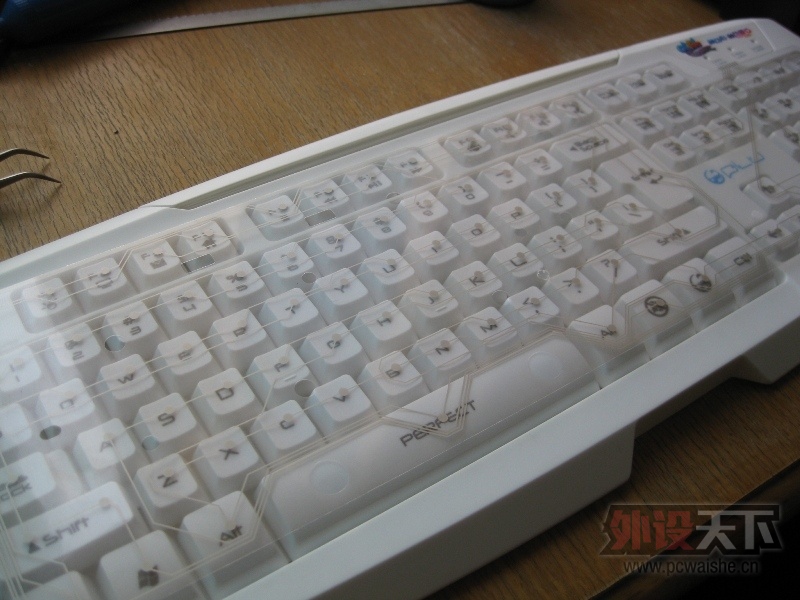

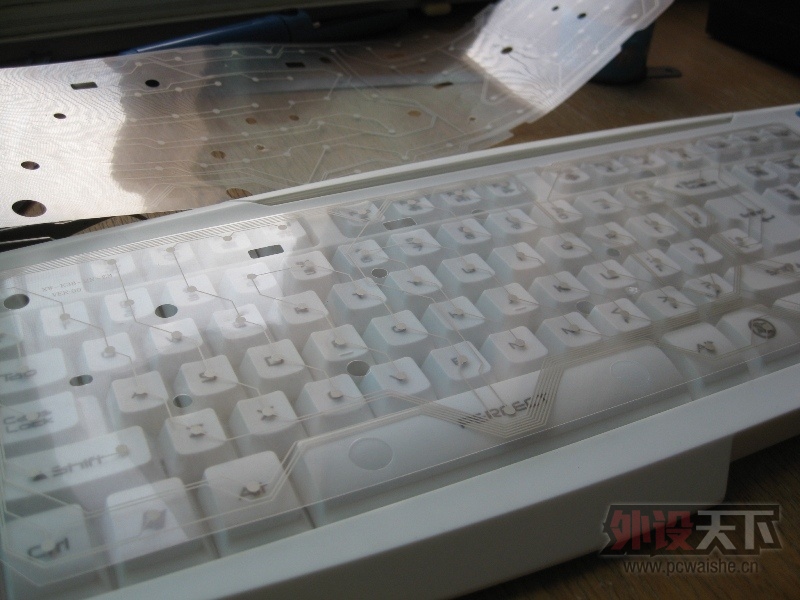

下面开始布置电路，先把薄膜键盘里的薄膜电路板取下来，可以看到有三层薄膜，上面和下面的那两层都有电路，都与主控连接，每个按键处只要上下对应的触点接触即为触发，而中间那层透明的膜的作用就是将上下两层膜隔开，防止短路而且让对应的触点拉开极小的距离，让触点在没有外力作用的时候自己无法接触和触发。

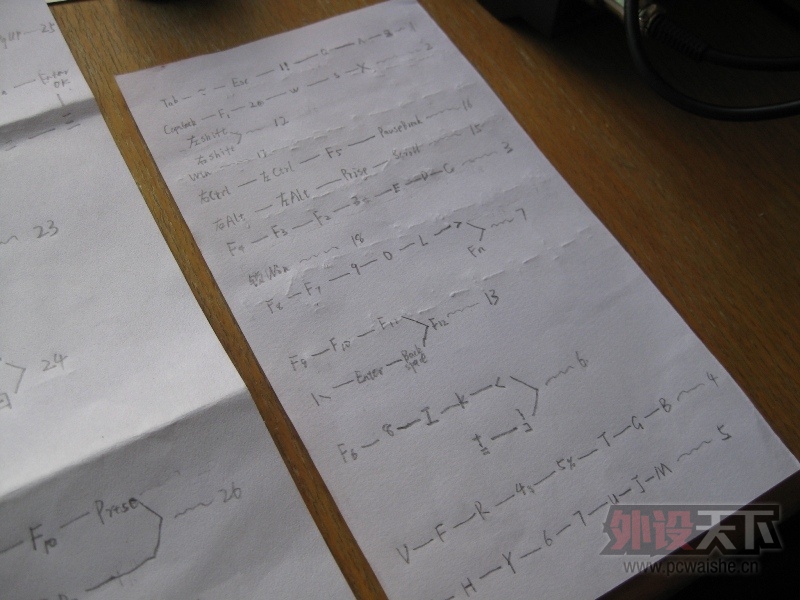

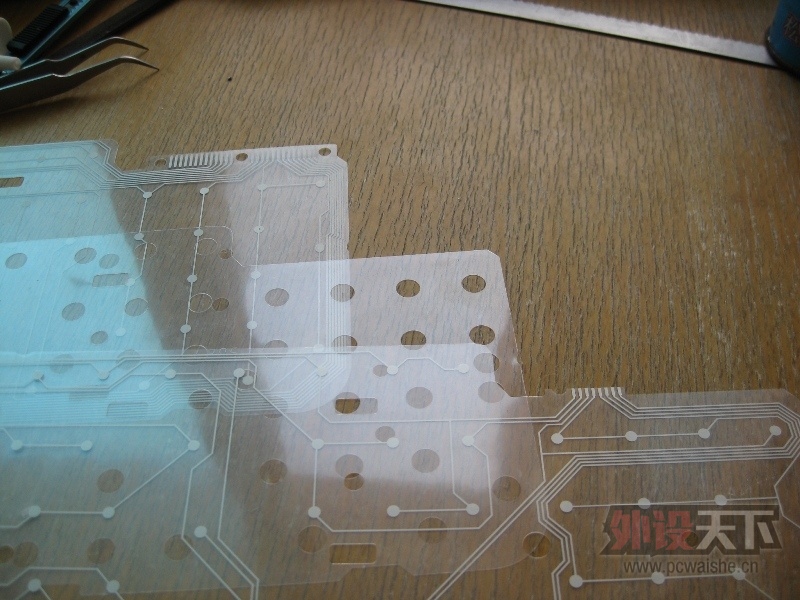

再把上下两张薄膜分开，分别放在键盘上写出电路排布顺序，写完后一定要仔细检查几遍，并联和串联一定不要弄错了，后来的走线和飞线就是对照这两张表进行的。

之前看过那几位大神的改造帖子，很多都是在钢板和pcb板之间走线的，虽然那样走线在布线的时候能简单一些，但如果改完后出了问题就又要把轴全部都拆下来检查，所以我没敢那样布线，还是选择在pcb板的正面布线和飞线，虽然难度增加了许多，但那样出了问题，可以很容易查出来。

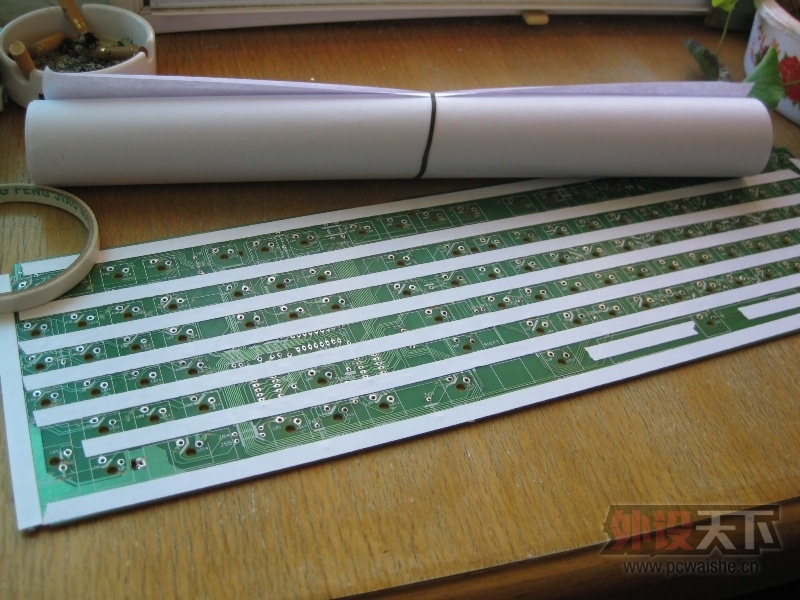

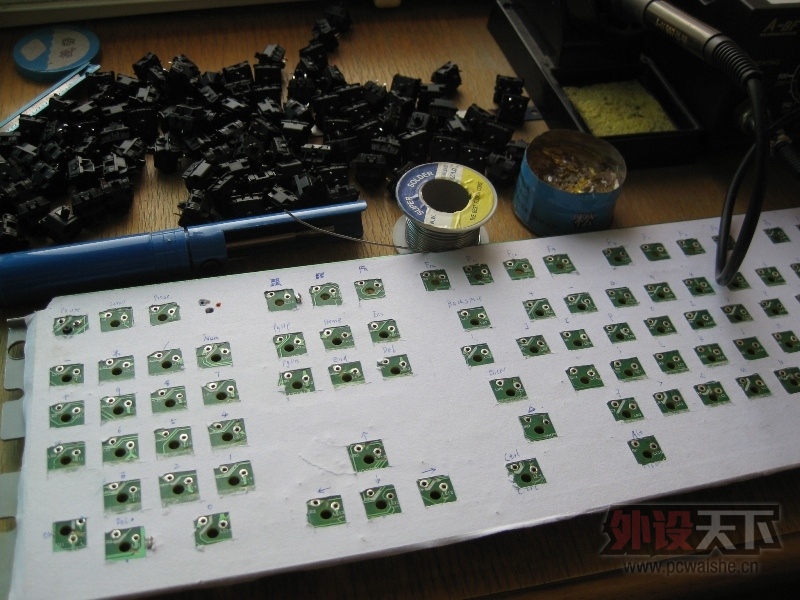

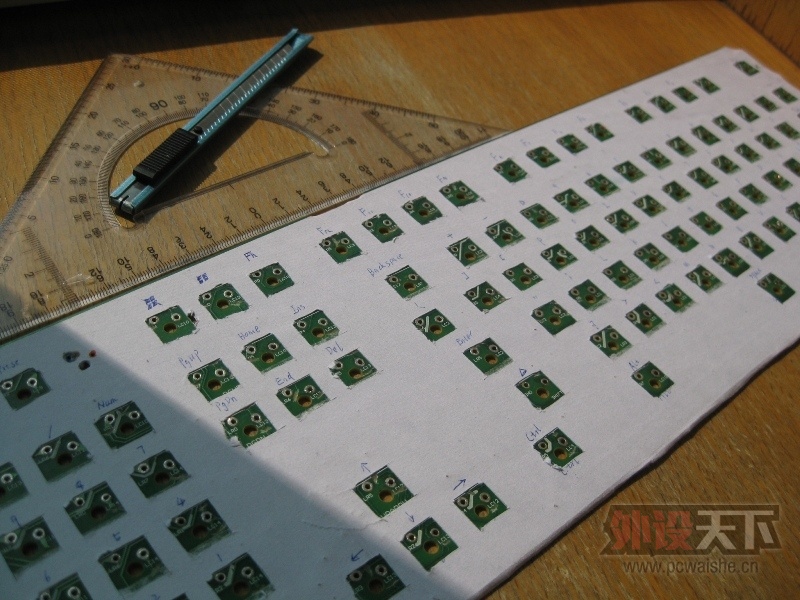

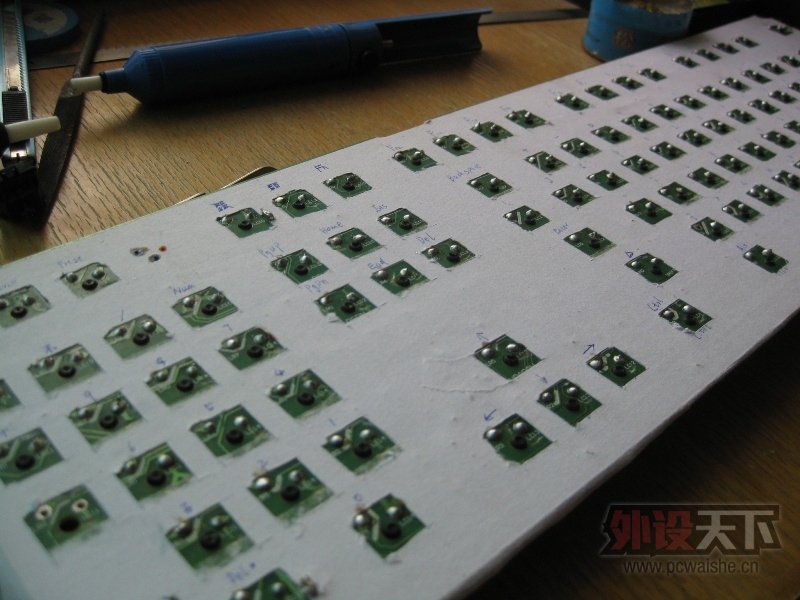

我给电路板正面铺上了一张纸，一是飞线时不容易弄错对应的轴，而是两款键盘的键位存在差异，我把DSI键盘右上方的几颗键用作win、锁win、Fn。而且与原来的位置不一样，换成了自己想要的位置

再把轴体全部焊回去

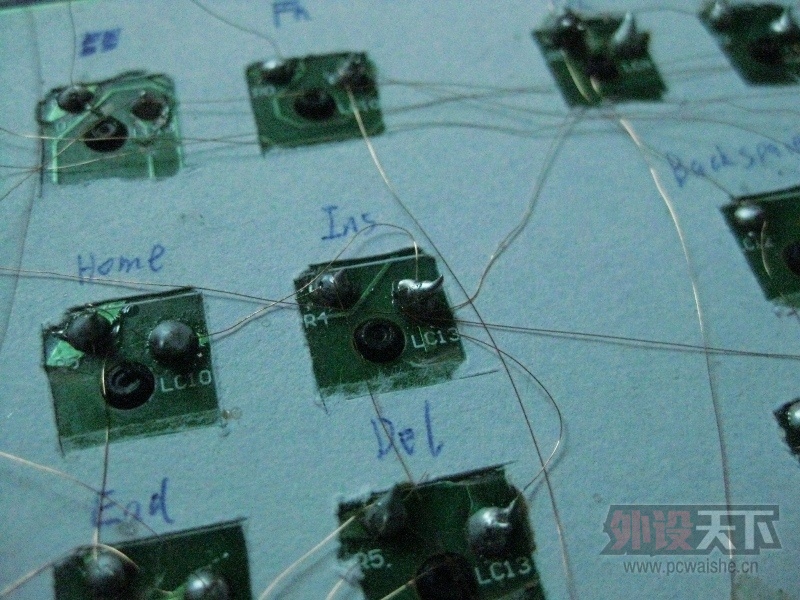

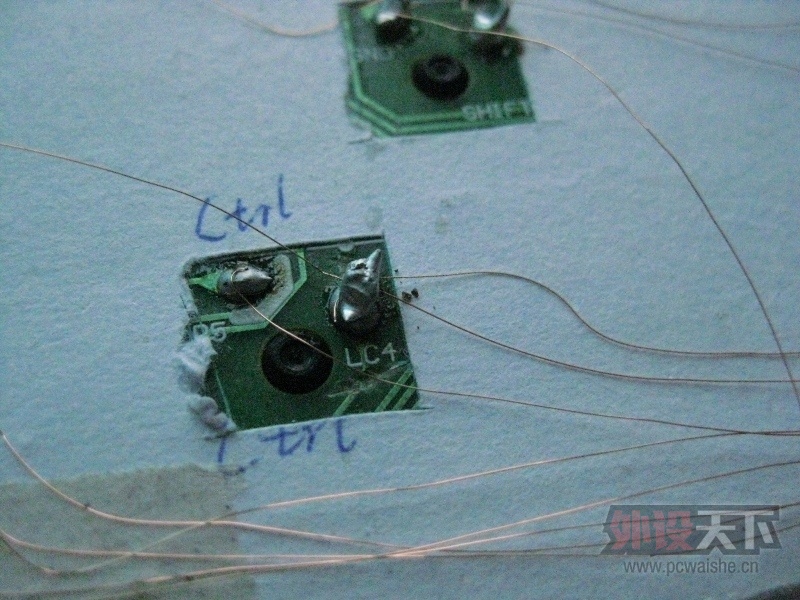

下面开始飞线，就照着自己列出的那两张表飞，轴的每个针脚接了其中一张表中的电路，那另一个针脚只能接另一张表上的电路了，照葫芦画瓢。

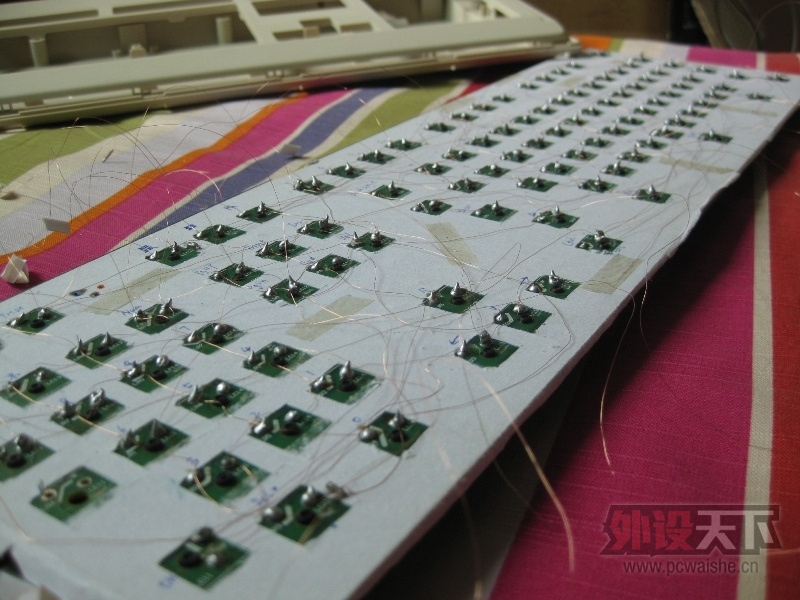

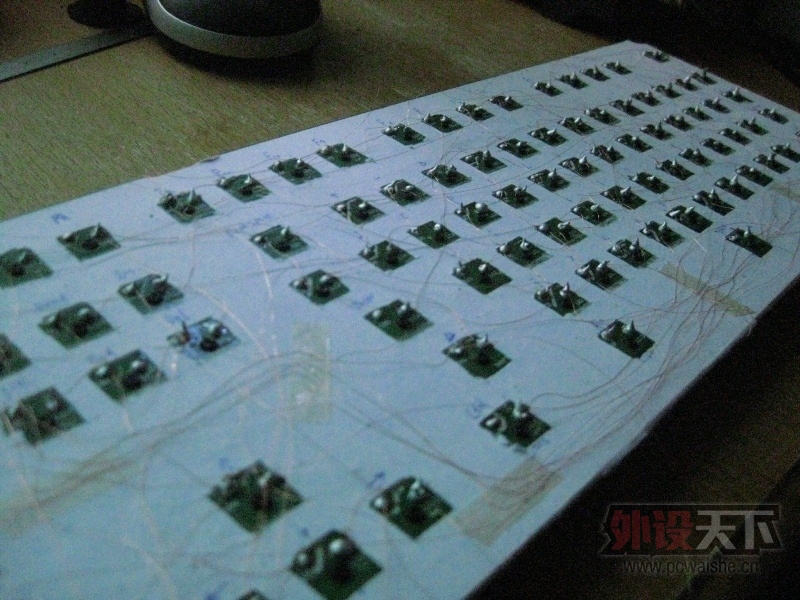

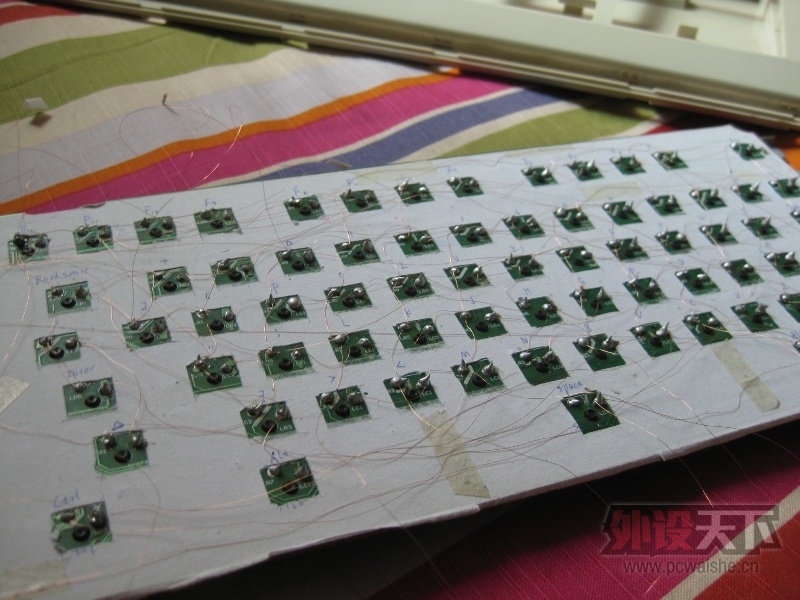

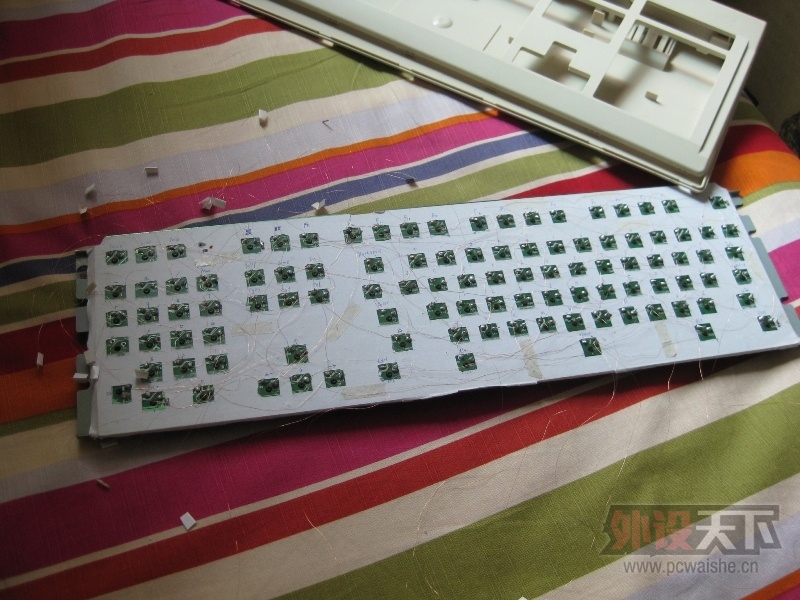

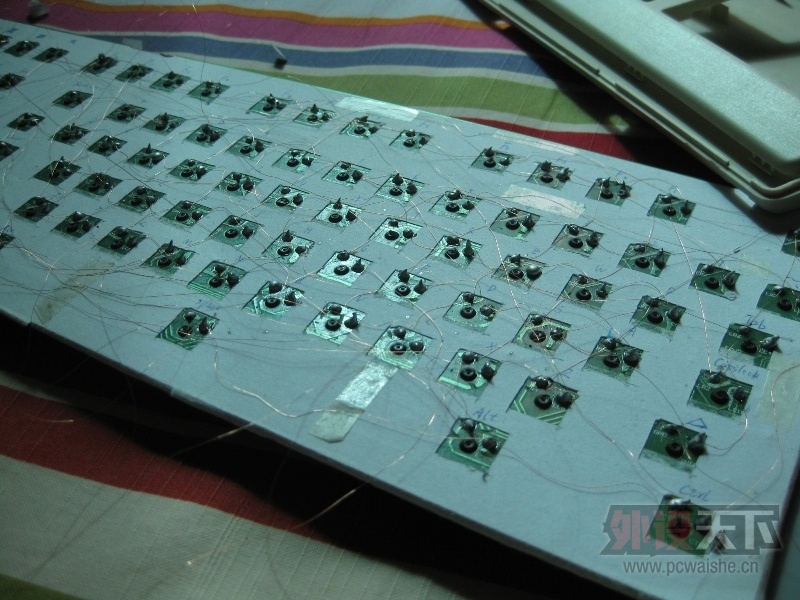

全部飞完的样子，很凌乱，漆包线太细了，非得我眼都花了，而且很不容易挂锡，飞完这些线用了两个下午

拉近看一看一些细节

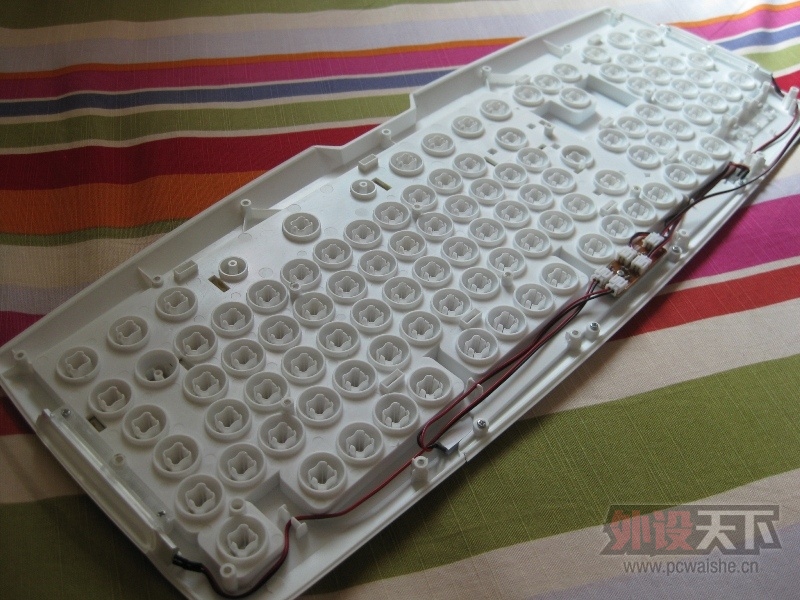

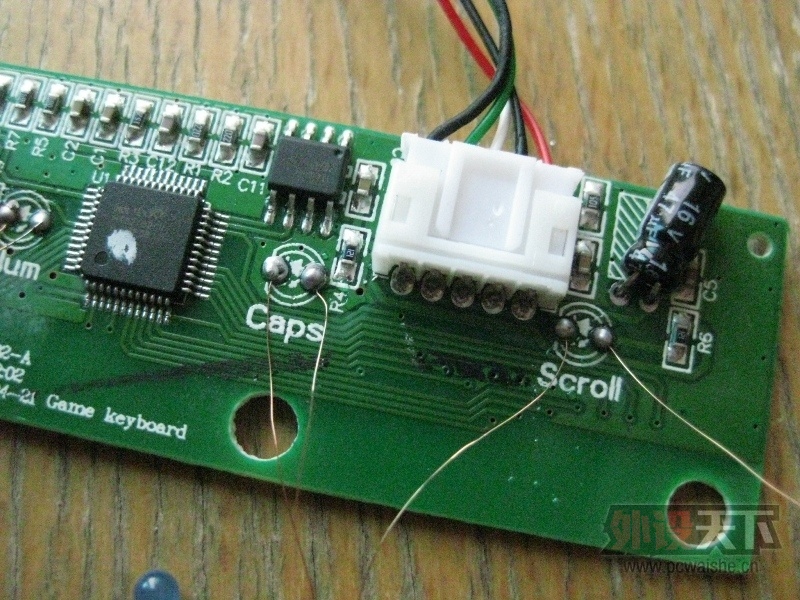

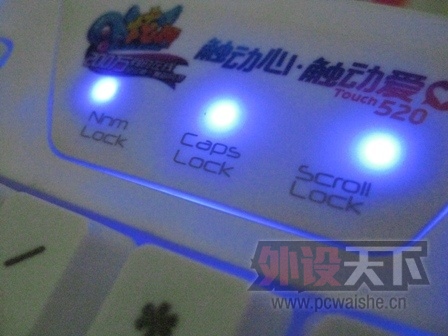

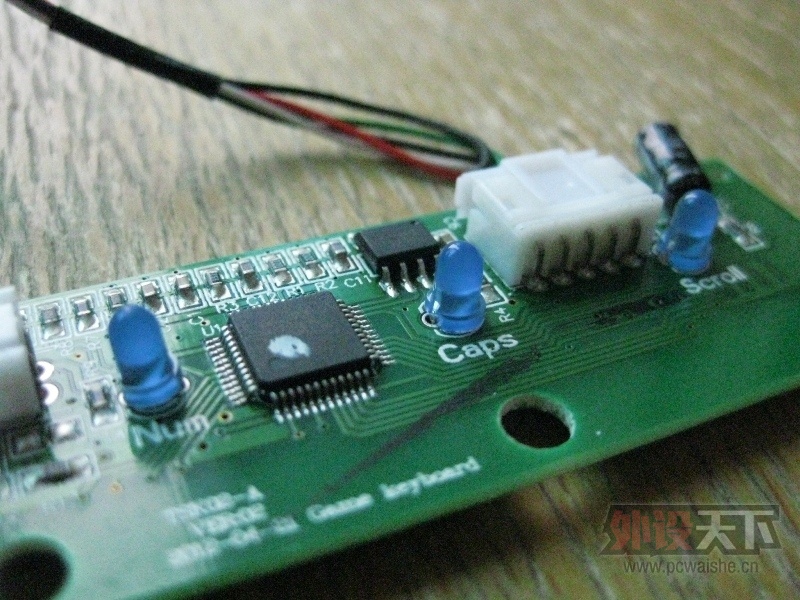

之后就是薄膜主控板的放置位置了，由于DSI键盘外壳的原因，主控板没法放在上面，只能放在pcb版底部，而放在底部的话，主控板上的指示灯就看不到了，所以我就把三个指示灯也拆下来飞了线，延长了一段举离，好接到DSI键盘上壳上，在上壳的右上方打三个小孔就可以了，然后吧灯站在对应的小孔上

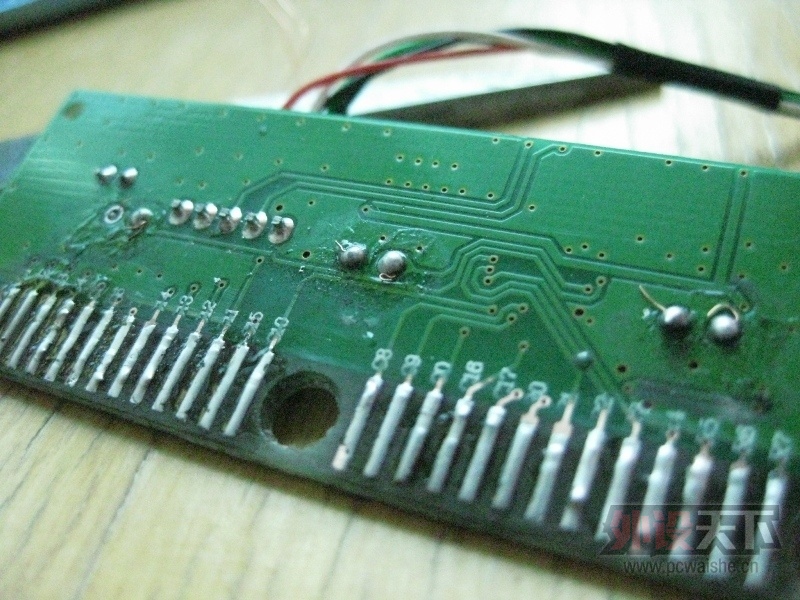

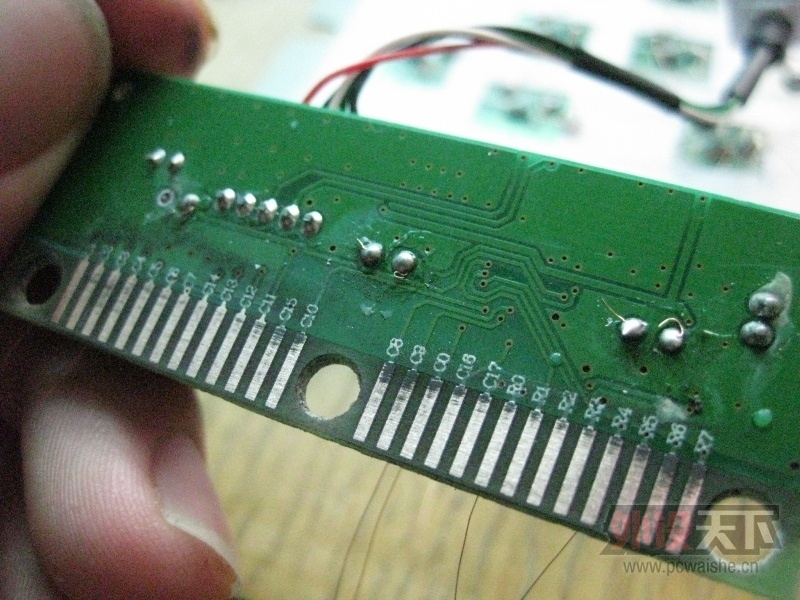

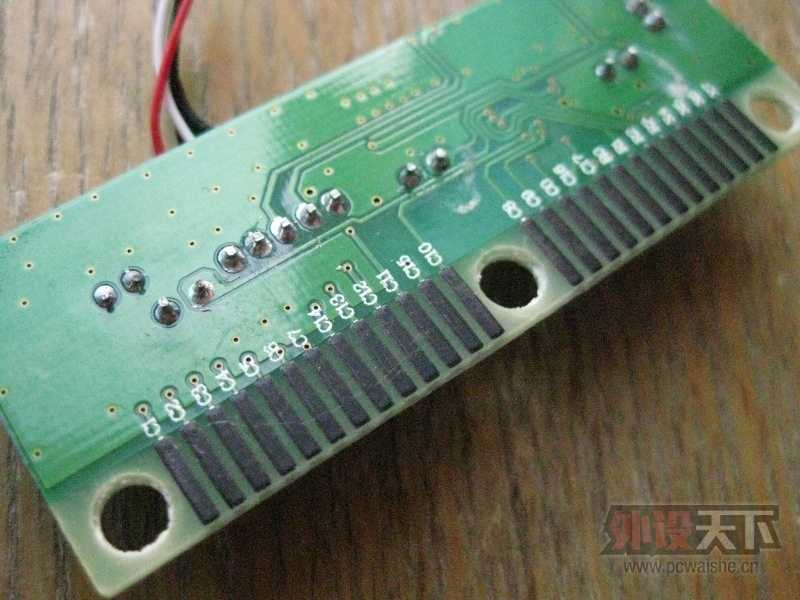

下一步就是把飞好的线焊接到薄膜键盘的主控板上，先把上面那层石墨用砂纸打磨掉，再在上面挂一层锡

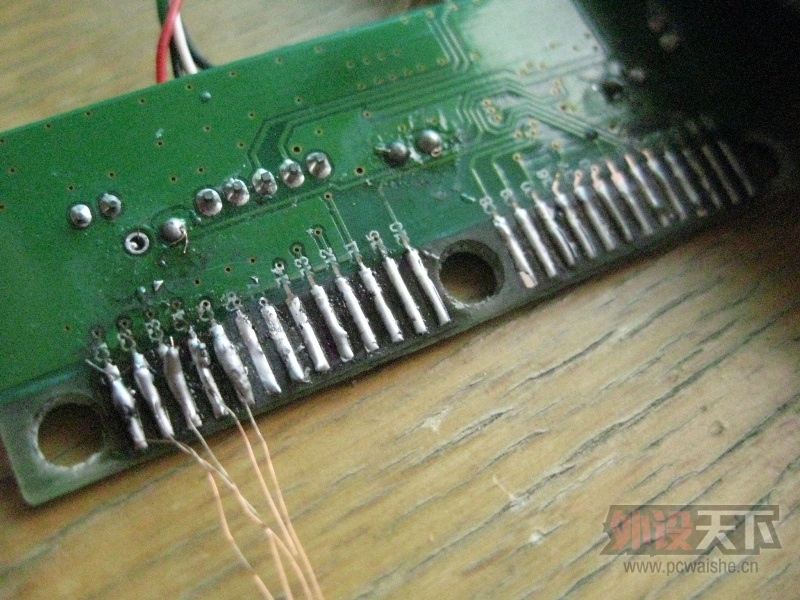

然后对照着之前用来布线的那两张表，分别把焊线头接到对应的焊点上，最好是从一遍到另一边有顺序的逐个焊，这一个步骤对第一次动手折腾的我来说也是最难得，由于漆包线自身并不容易挂锡，而且一排焊接条之间的间距太短了，所以锡少了无法包住漆包线，锡多了就会与旁边的焊接条粘连，一连到一起，我就又得把前一个好不容易焊好的线也一起弄下来，重新焊，周而复始，陷入到一个恶性循环之中，弄了很久只弄好5根线。最后实在没有耐性继续搞下去了，所以这次改造就因为这个以失败告终，等以后手艺提高一些以后，继续完成它吧。

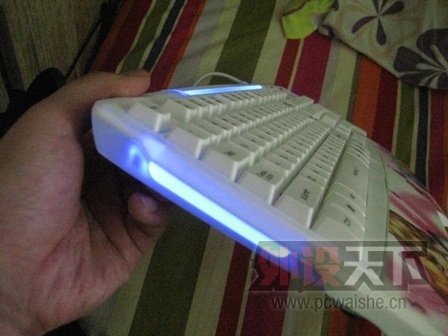

本来之前还打算把薄膜键盘上带了灯条也一起拆下来，装到DSI键盘的上面和两侧上壳上，只需要按照灯条对应的形状把上壳锯并打磨好，再用热熔胶固定一下就行了，如此看来也没有必要了，在网上买的热熔胶枪还没到，改造工程就结束了

总结：这次改造的结果非常遗憾的失败了，但我从中得到了许多宝贵的经验，对我以后的折腾会有很大帮助。
