魔力鸭2108的18小时蜕变路

sunweijzxs

历经18小时2108蜕变路
最近迷上光污染，比较严重，看了这么多9008S3比较骚包，所以心里面蠢蠢欲动的小火苗又点燃起来。计划慢慢的在心里面形成，由于6GV2换弹簧（可以参考我以前的帖子）的时候主板已经经历不起这样的磨难所以，果断入了一把2108茶（本人比较喜欢茶的感觉）。
计划阶段，打算直接上白光后期加灯帽。
准备阶段3小时  购物
上海北京东路，采购内容 白光2*3*4白光LED，300欧贴片电阻（0805,1206），0欧贴片电阻（0805,1206），三极管（3904,3906） 总花费50块左右。（NND车费还没算呢）
实施阶段14小时（其中7小时在睡觉）
第一步，将所有LED灯孔全部搞出来。（这个比较点单，我该死的吸锡器不太灵光，这次折腾后直接丢掉）

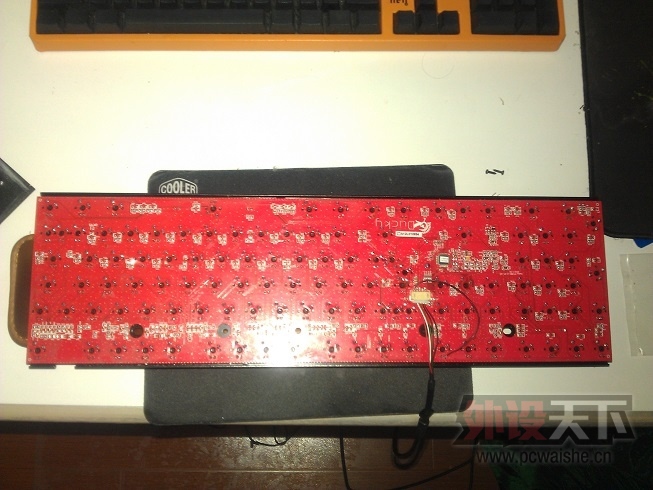

第二步，安装贴片电阻，我采购了2种型号0805 1206最后用的是1206，0805的贴片太小。贴片比较容易只要有耐心问题都不大。然后接三极管，全部是按照网络上有的2108S的接发去做的，但是NND还是不行LED还是不亮，没办法只能飞线（有贴片就是好我只飞了一根
             线，就是5V的电源线）
第三步，安装LED这里要重点说下，第一次LED全部上好后，通电结果发现LED全部接反了，崩溃，妈的重新来再次将LED焊接掉，在重新接上。NND没折腾死我还提心吊胆的。想折腾2108的请注意，2108的LED焊盘比较脆弱，所以请大家千万小心，另外说明下2108主板
              LED有两个空洞，一个方形，一个圆形，方形的是正极，圆形的是负极，2108是负极接电阻。

第四步，上电测试，上电后发现还是有几个灯接错了，没办法在搞下来吧。
测试阶段1小时

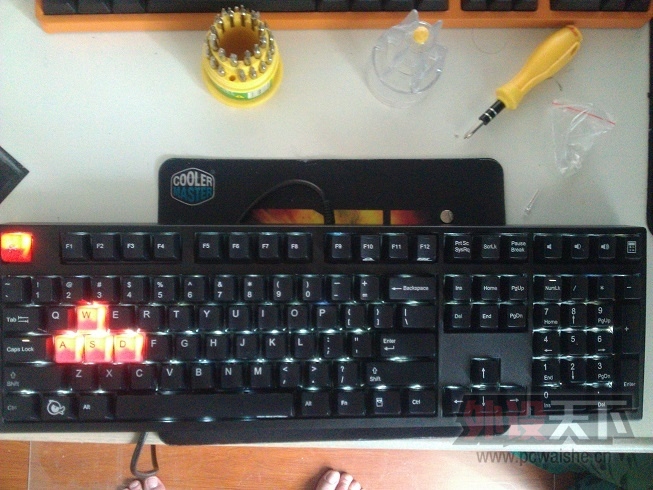

上电测试LED 测试按键，所有功能都正常 发帖。。。上图。。。
给大家分享下，也要与大家交流交流，谁有2108s的详细电路图最好分享下，或者谁有报废的2108S 的主板搞块我研究研究也可以。。

另外 准备收套透光键帽 有准备出的PM我下。

葫芦岛金鑫科技

技术贴 在头脑里 各种浮现出 过程

3D大章魚

不錯…

moment24

看到脚趾头~~

yqdsfy

鸭子再生记

pkjayz

厉害  绑定

四月葡萄树

楼主，真的，有意思么？

阿姆

图片质量真差！

sunweijzxs

阿姆 发表于 2013-9-18 19:55
图片质量真差！

300K 限制 手机拍的正常 弄个这东西难不成 你让我用单反拍它？

sunweijzxs

四月葡萄树 发表于 2013-9-18 19:42
楼主，真的，有意思么？

看你有木有折腾的精神。。。

sunweijzxs

moment24 发表于 2013-9-18 19:39
看到脚趾头~~

。。。 被你发现亮点了。~~~
