小拆 QuickFire Rapid ，轴体拔出自己修

sasmax · 发表于 2013-9-18 12:15

本帖最后由 sasmax 于 2013-9-18 12:27 编辑

万恶源自凯酷键帽。。菊花紧的特点那是如雷贯耳，拔出轴体的事件屡见不鲜，但还是手贱买了一套，装的时候觉得紧得匪夷所思。。果然极其小心地拔不可能拔得下来，最后一用力轴体还是被带出来了。

没办法，只能撩起袖子拆键盘了，参照LuckyBird的帖子：http://www.pcwaishe.cn/thread-490880-1-1.html
由于前段时间“半价FLICO”事件风风火火，引得黑枪五毛激烈缠斗，我作为一个被认为是五毛的玩家，当时不舍得拆键盘而理亏，这次特意关注下相关问题。我这把是QuickFire Rapid青轴，SGK-4000-GKCL1，美版的，不知道现在国内有卖了没，侧刻的青轴好像已经看到了。
另外提一下卡线槽，LuckyBird说卡线槽很好，我觉得超差卡不住线。。。F104的卡线槽要牢很多。
=========================================================================

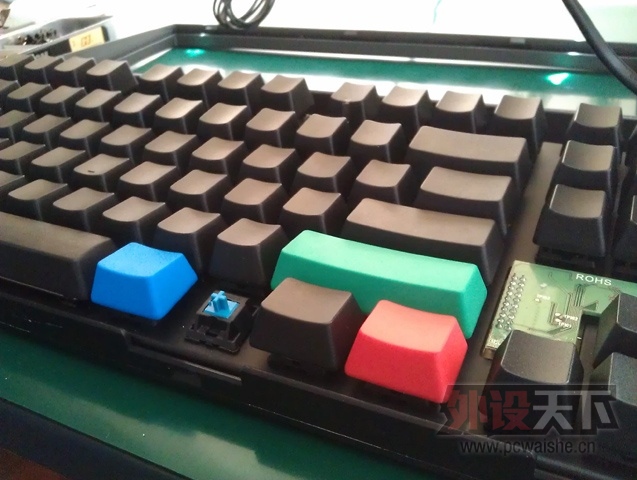

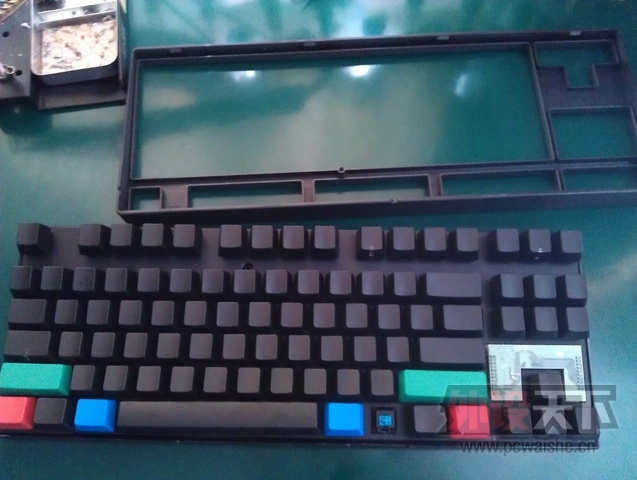

背面只有一个螺丝，在保修贴下面，外壳上下各4个卡扣，够紧的，没键帽的那个就是被我拔出来的轴，又给我按回去，但是没有段落感也按不到底，肯定白色滑块的问题了。
=========================================================================

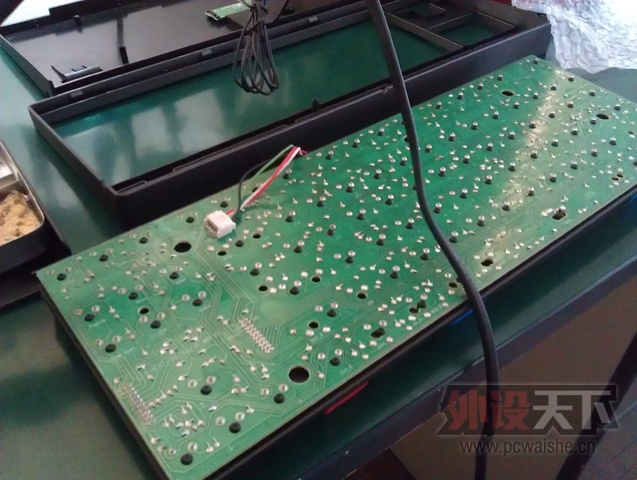

没有洗板，可以看到最底下这排，打了好多孔，应该是为了各地区不同配列安装，由此出现一个问题，见下图
=========================================================================

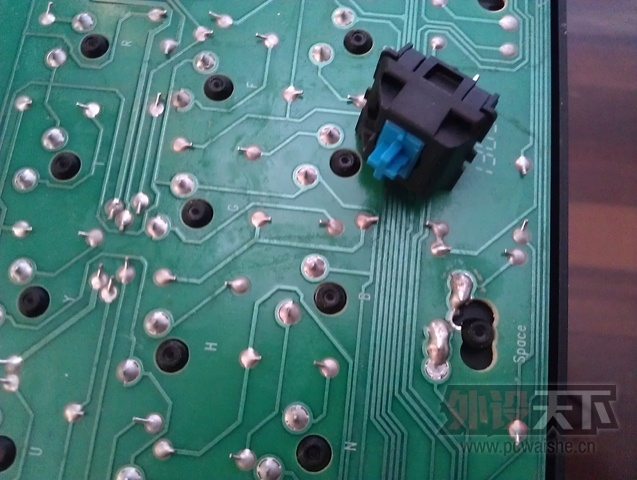

就是空格。。。有三个连在一起的孔，看上面的焊点。。。一坨翔啊。。这里的设计和工艺处理看上去好不专业
=========================================================================

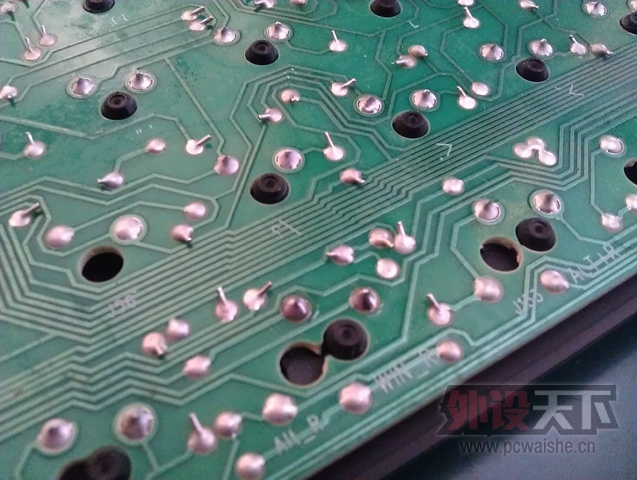

同上。。另外可以发现LuckyBird的帖子里，看到空格焊点也是如此，但是没有提及，不知道Filco是不是也这样?
=========================================================================

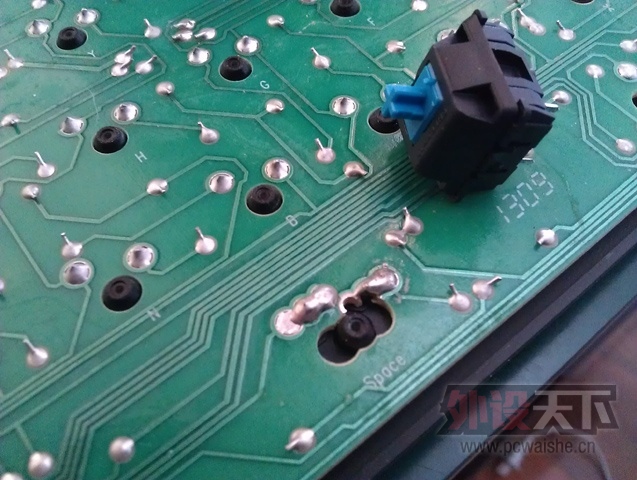

轴体解焊拆开后发现是白色滑块脱离了蓝色轴体，滑块卡在底下，导致轴体按不到底了，重新组装后手感复原，这是重新焊回去的焊点
=========================================================================

担心没焊好或者是轴体内部有损坏之类的，所以键帽没装回去，先在电脑上测试了下。。能用！松了口气，不过浪费了一个小时。另外测试的时候才发现这是右win键，我这键盘买到现在还从来没按过的一个键。。。。。
=========================================================================

这个小事件告诉我们两个道理：
1：凯酷键帽菊花紧，抽抽捅捅需谨慎
2：拔出轴了不要慌，cherry轴还是很耐用的，带钢板的虽然麻烦点，自己修也是不需要技术的

窝槽，一大袋黑寡妇的轴就在旁边，忘记拿来对比了啊啊啊啊啊啊啊啊啊啊啊啊

daidai125 · 发表于 2013-9-18 12:24

坐等对比

TeamchinaRabbit · 发表于 2013-9-18 12:25

板子真的很脏……

winnieshao · 发表于 2013-9-18 13:14

楼主上来第一句话...又要得罪人了。

lplth · 发表于 2013-9-18 13:36

凯酷POM紧，但PBT感觉不紧，拔键帽很轻松。电路板上是不是还有灰尘？看着感觉有点脏。美行的rapid青是灰壳吗？

sasmax · 发表于 2013-9-18 13:55

lplth 发表于 2013-9-18 13:36
凯酷POM紧，但PBT感觉不紧，拔键帽很轻松。电路板上是不是还有灰尘？看着感觉有点脏。美行的rapid青是灰壳 ...

PBT应该是新版了，POM大概没有更新过吧。反正这个POM空格非常直，所以很满意。
嗯灰壳，方向键上面没有logo的。电路板上没有灰尘，就是因为出厂没洗板都是助焊剂看上去脏。

JudeWu · 发表于 2013-9-18 14:13

线槽卡线是比较好卡，但是比较松，也容易拉出来，不过线材很不错，容易定型。我是灰壳茶轴

JudeWu · 发表于 2013-9-18 14:19

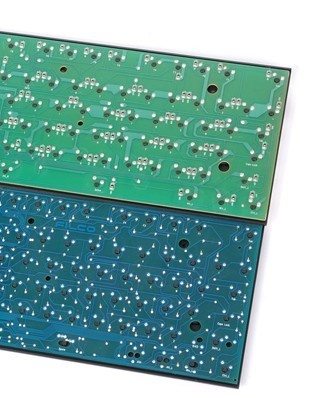

这是网上filco一代和二代的对比图，一代的空格键是单孔的，二代的是跟CM87一样的三连孔，至于焊点处理，这张小图上看不清，不过都是立宝生产线下来的，推测处理方式应该类似

idman · 发表于 2013-9-18 15:15

我也是看了凯酷和HPE内脏图才选了HPE，波纹焊比手焊牢靠还美观。

飙车一族 · 发表于 2013-9-18 17:20

怎么感觉轴体都歪歪的。。。
