    [心得] THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~

    10 18166
    楼主
    跳转到指定楼层
    发表于 2013-9-6 13:57 只看该作者 只看大图 倒序浏览 阅读模式
    本帖最后由 jen1982 于 2013-10-10 09:23 编辑

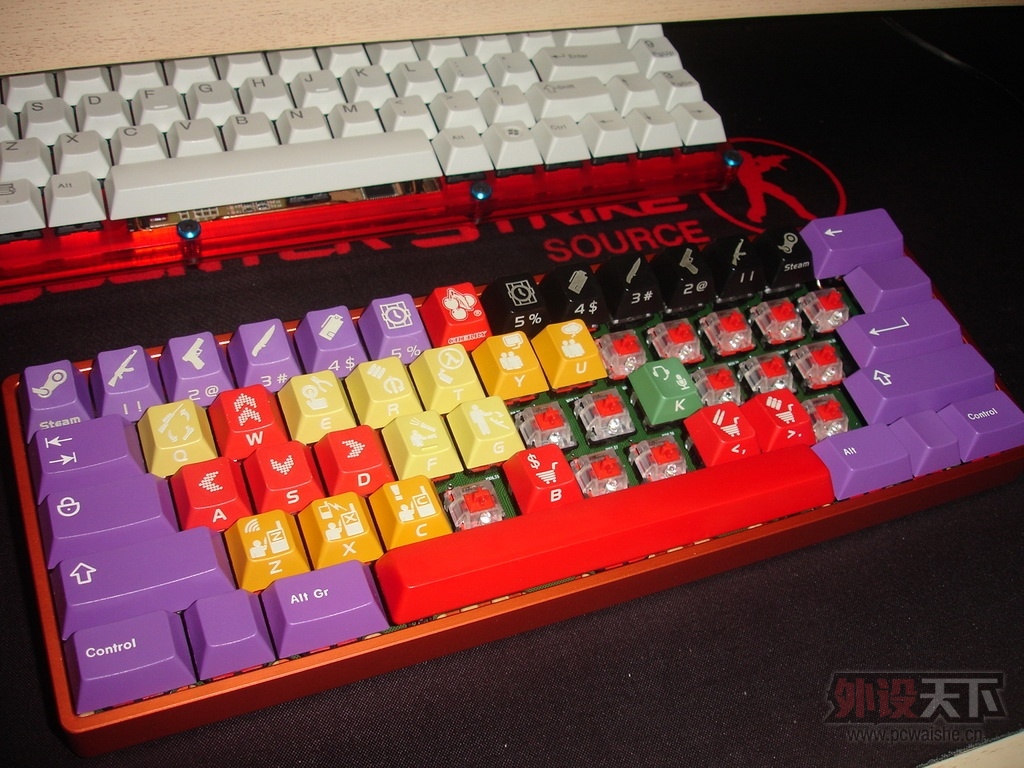

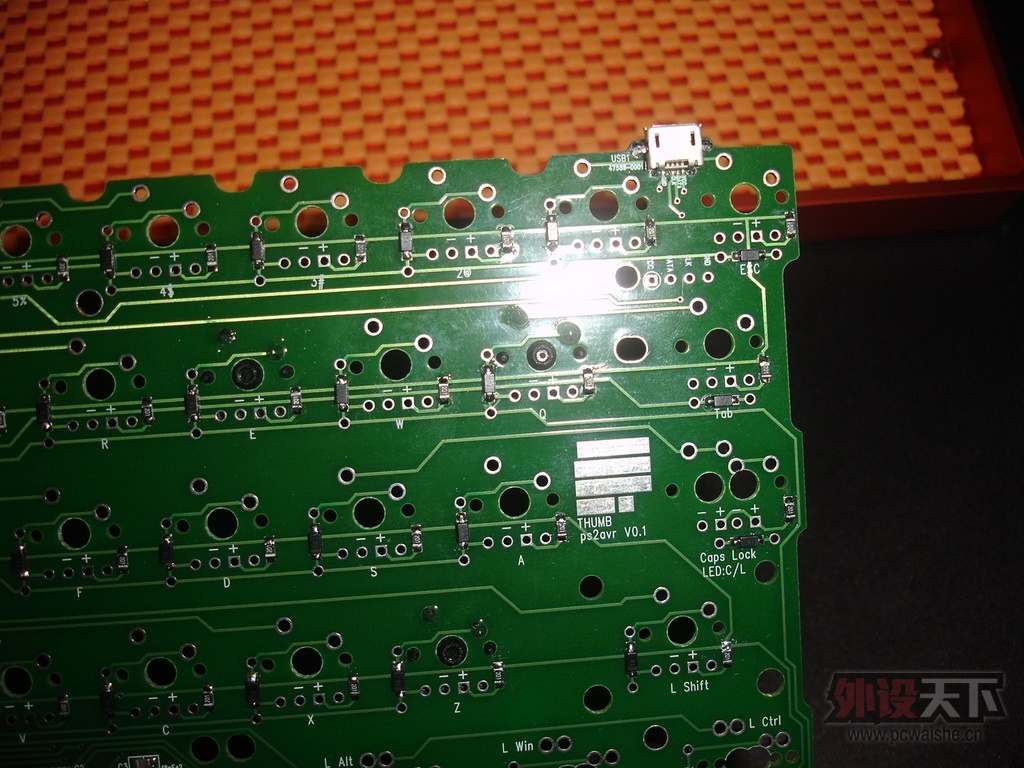

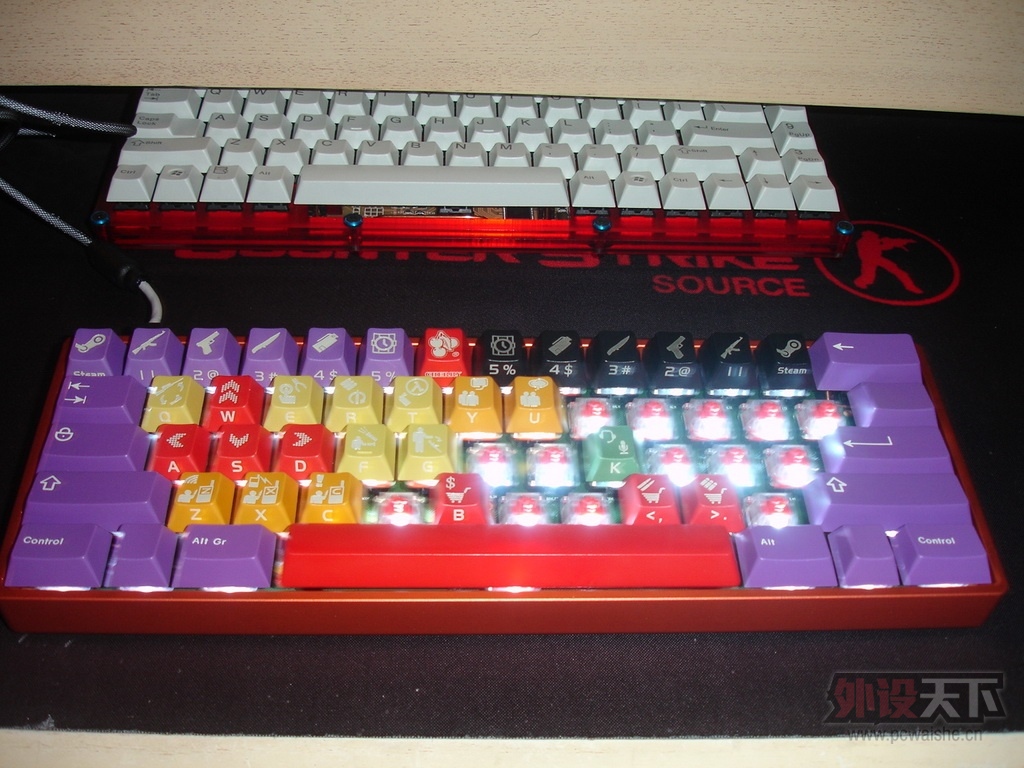

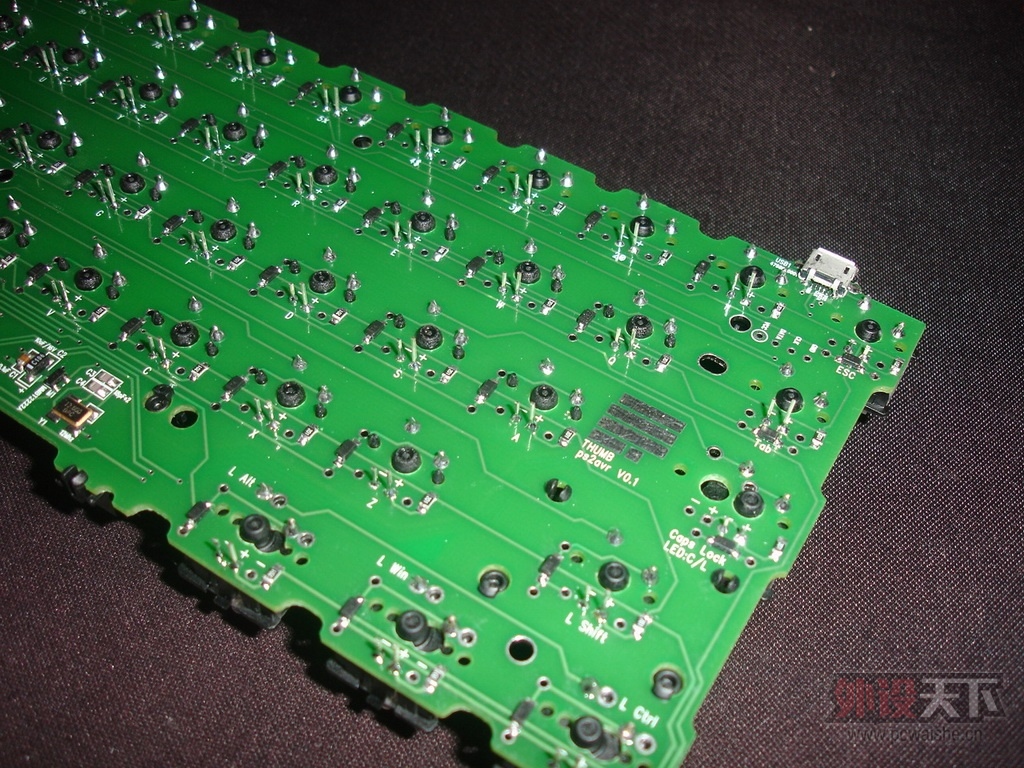

    前些时间因为过于无聊，所以在论坛收了块THUMB V0.1主板来组装，花了不少时间弄，不过组装的过程还是很享受的。这板子的功能可不少，这板子带有led背光多种种方式（长亮、呼吸、按键激活模式很有趣，是按一次就比一次亮和按一次就比一次暗 ），其他功能基本跟POKER一样（基本哦，不完全一样哦），THUMB的 主控采用PS2Avr V0.1，也就是原生PS2插口键盘，不过不要紧我们还有转换器哦，亲！板上所使用的插口是坑爹的手机类数据口：mirco usb接口（我日，想不明白），不过这板子也可焊接上mini usb接口，但是以上接口都必须用PS2转换头链接电脑，电脑才能识别键盘，我的链接方式是：使用（mirco usb to PS2公）线接（PS2母 to USB）再接电脑使用~
    *主要规格
    - Ps2avr 控制器 （ps2 接口、 无限同时输入等）
    - 全按键无冲
    - 大写锁定 3000/8000 类型组合
    - 退格键 1 X 2 X 组合
    - shift 1.75X 2.75X 组合
    - 全背光（多段式）
    - 空格键 6.25X 7X组合

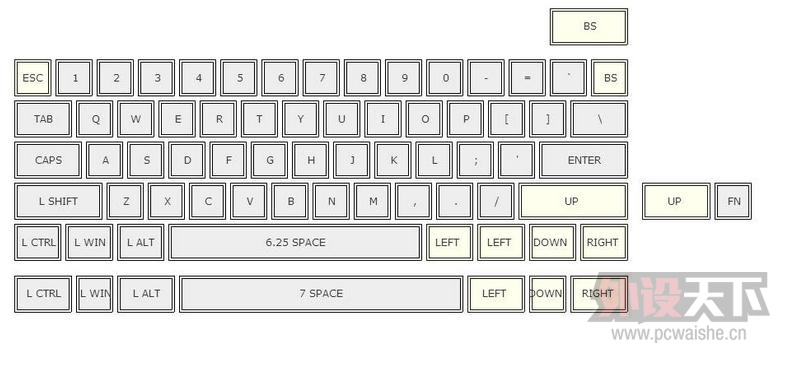

    其他的自己看图就明白了
    刷固件需要用到ISP单片机，不会刷固件的可以键位映射，详情请官方

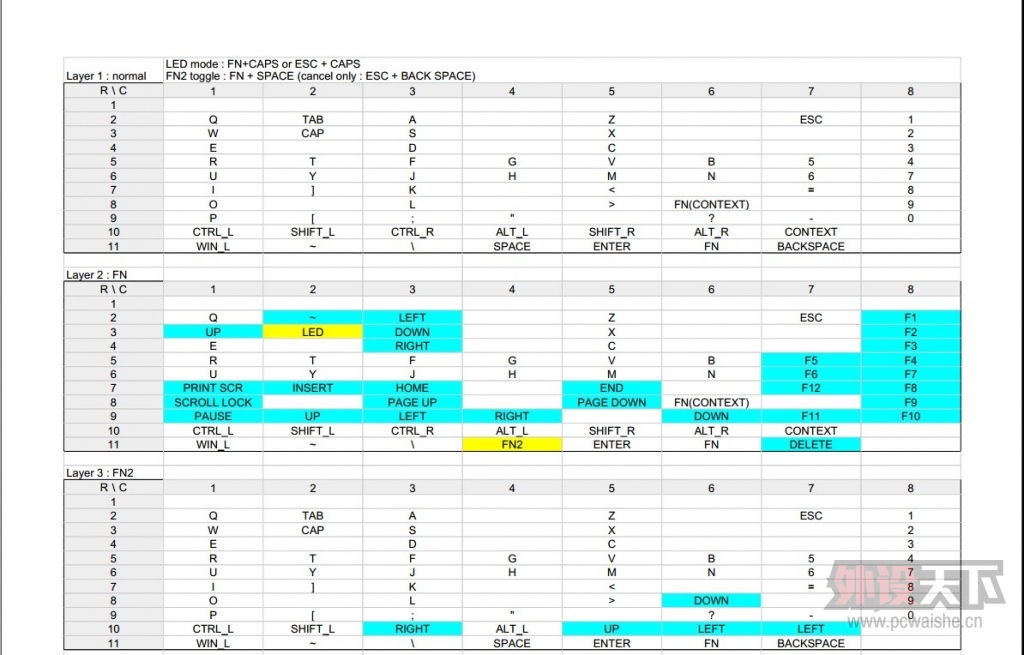

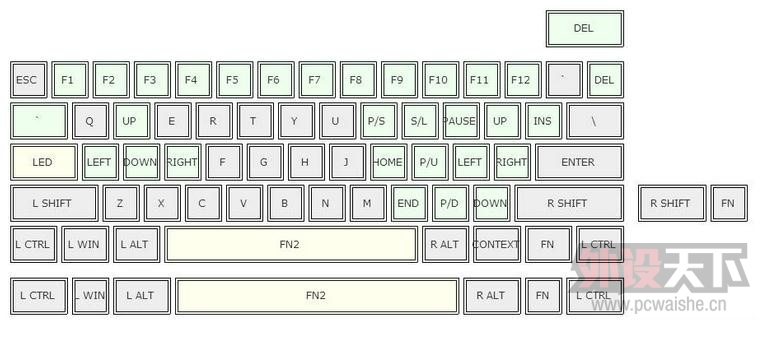

    这图是功能键FN+？及键位详细图表：
    THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~

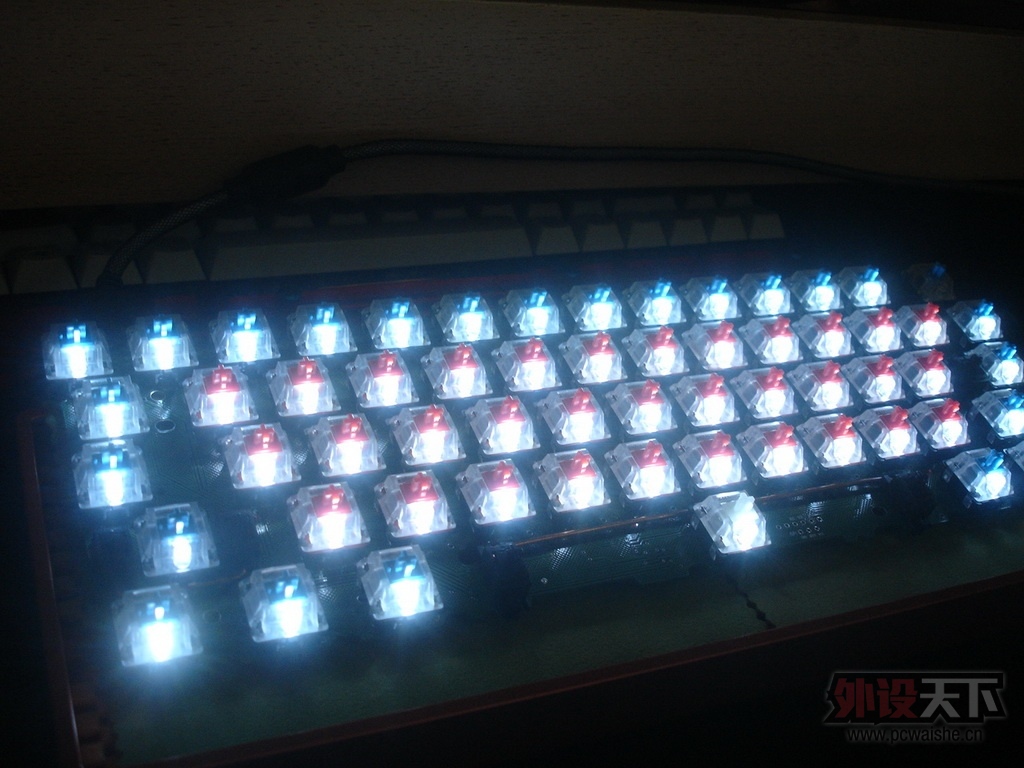

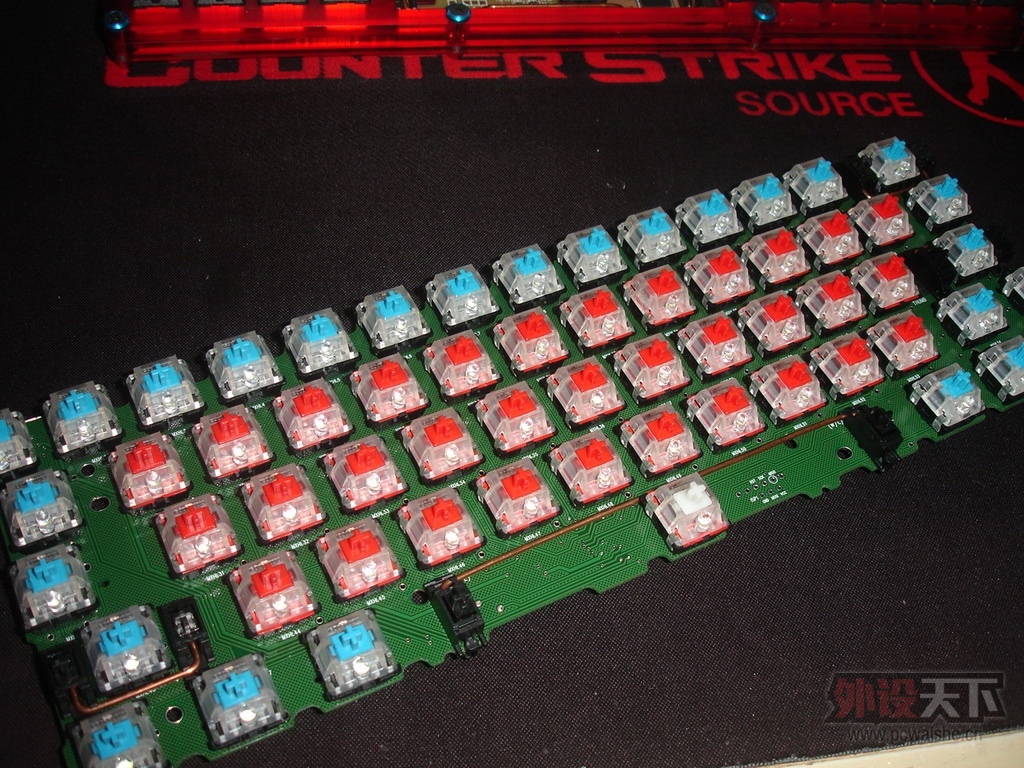

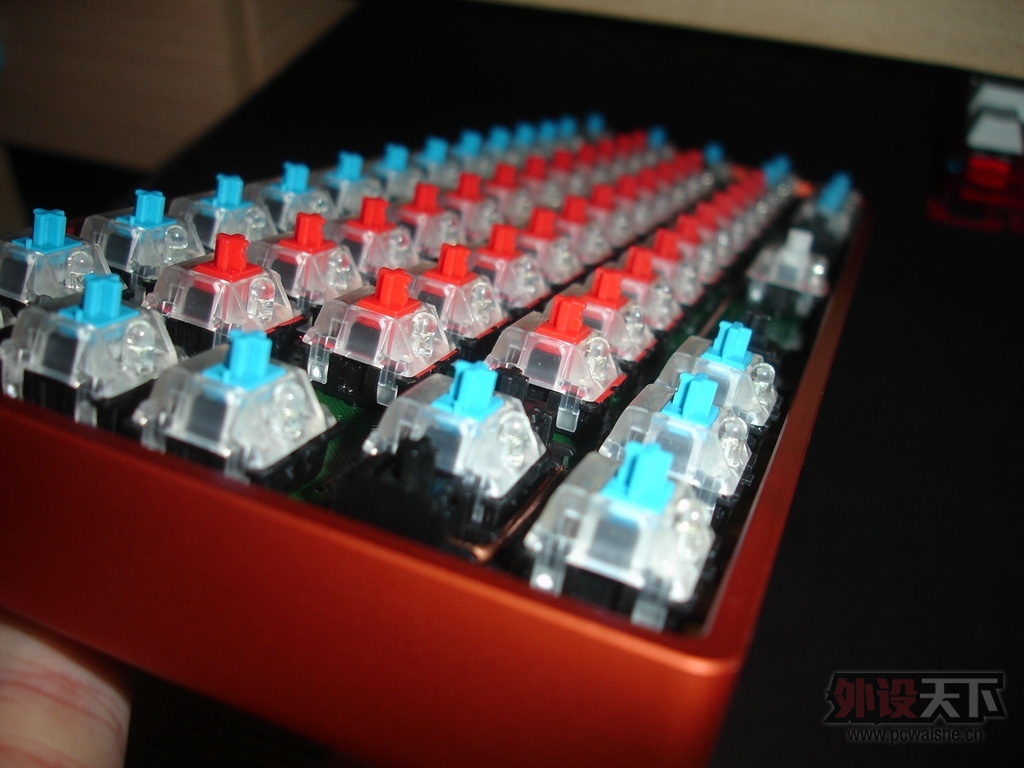

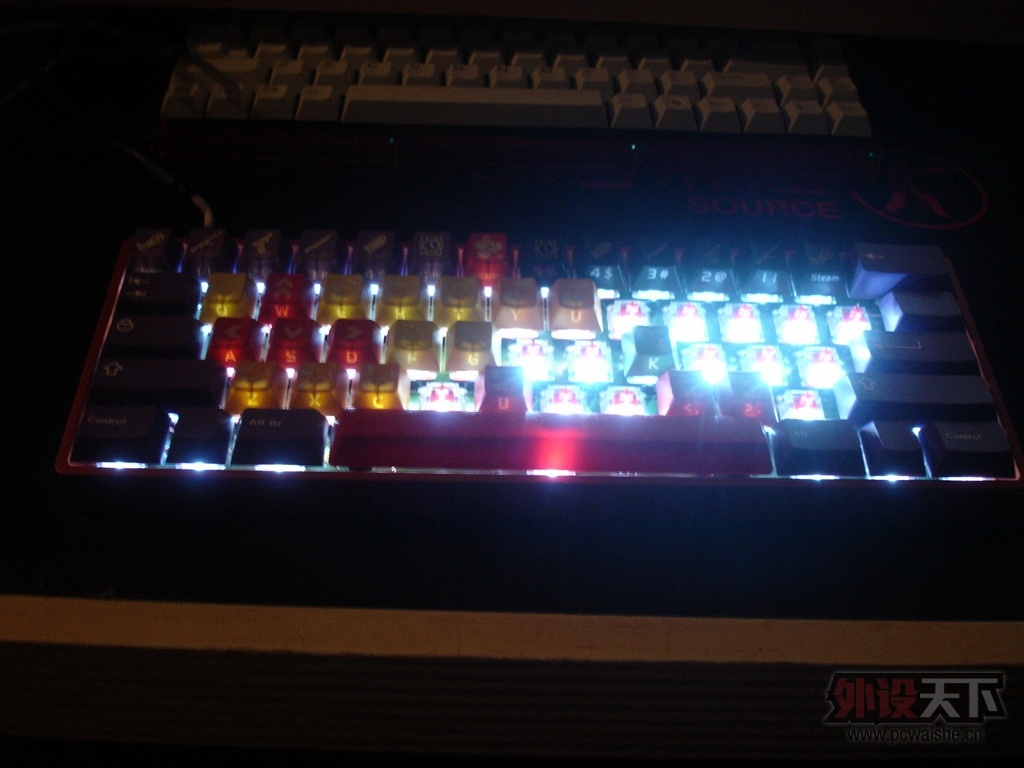

    以下为成品图，本人家里的亮瞎眼系列键盘之一（还没有剪led灯脚，我太懒了-_-!）：
    THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~

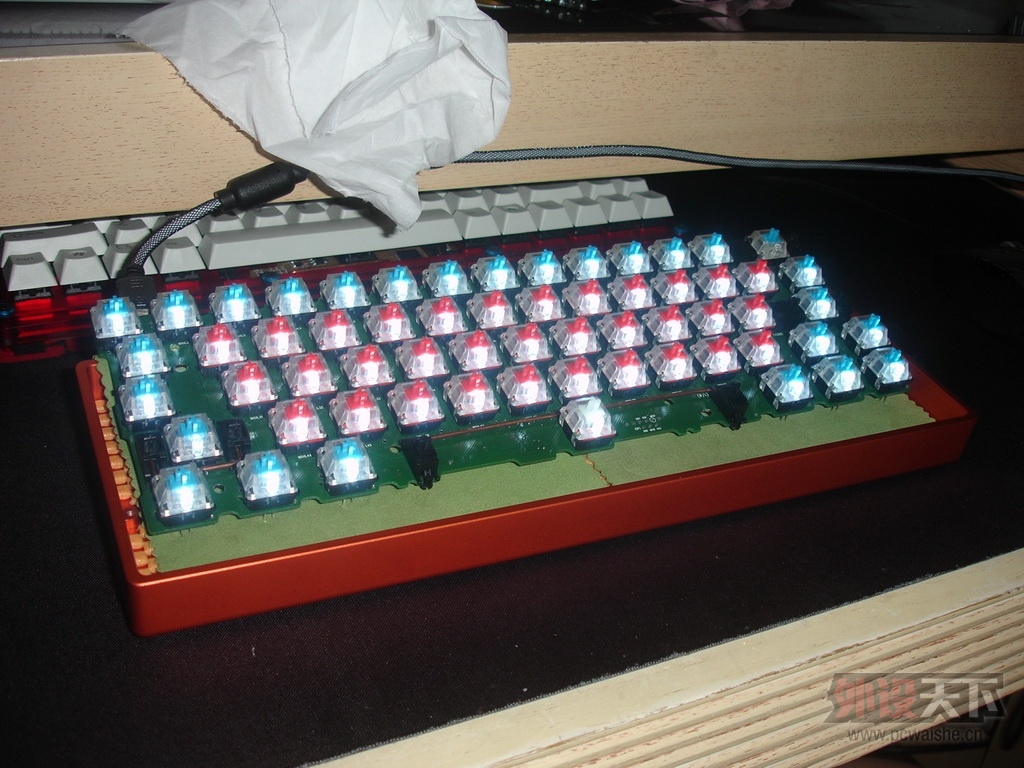

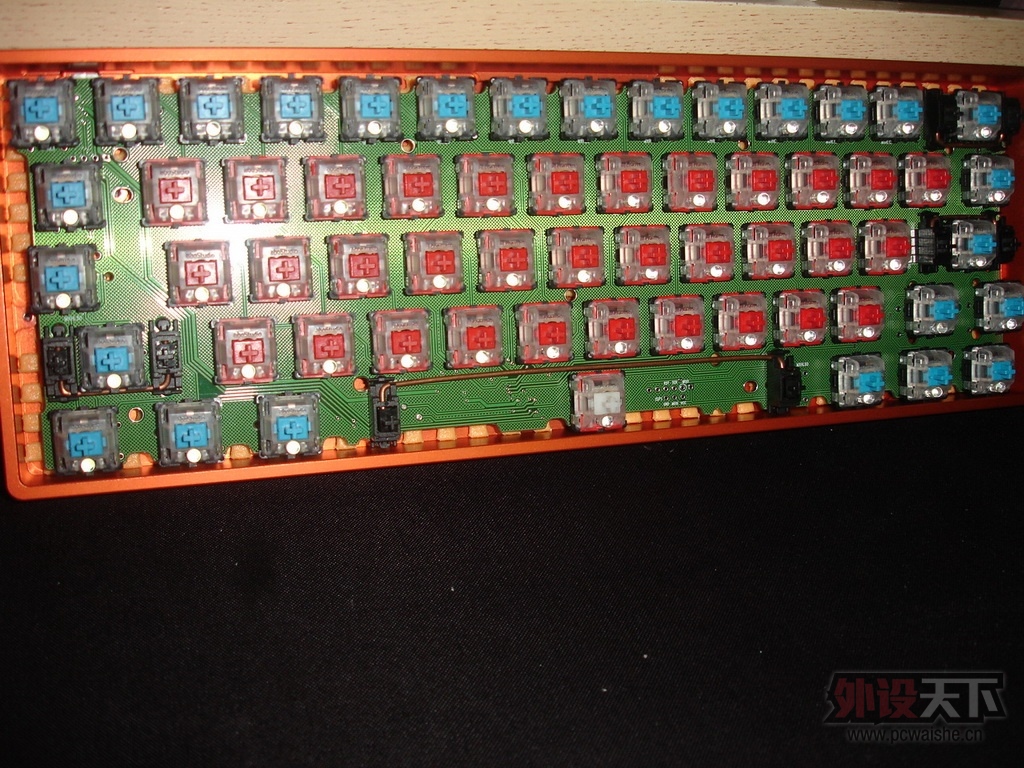

    报告队长图片上的纸巾无异常情况，请忽略~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~ THUMB终于组装完成，简单说一下THUMB PCB成品使用心得~带按键说明图纸~更新上键帽图~
