小小心得贴如何像换键帽一样换灯のKC87ＩＩ自改热插拔————by唐三鹿

說ぬ垨護涐

前言：

RGB(207, 235, 243)">

  依旧很懒本来想前天就写出来的但是拆轴把我心都拆碎了，缓过劲今天才想起来写，上手难度很小，有钢板的只需拆轴，无钢板的直接开轴放进去就行了基本上不需要打磨，具体改灯教程论坛有人已经发过了具体方法可以搜@LuckyBird929 的帖子，仁兄请允许我无节操的把你带上。在此感谢舞舞（永远的好朋友），卫生巾，SB光，光头哥以及KTH各位基佬对我的支持

工具：

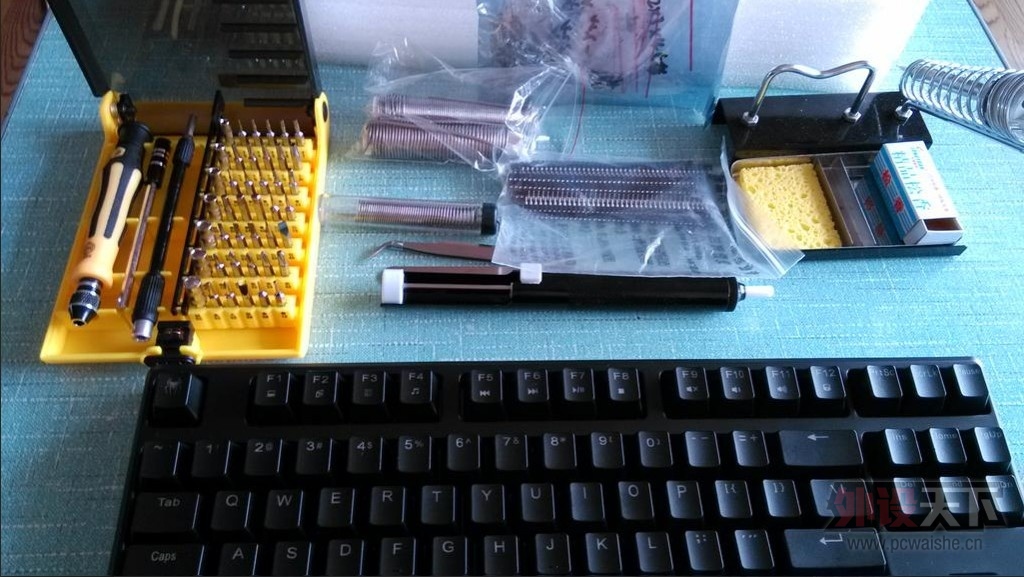

LED，18B20座子，电烙铁， 吸锡器，焊锡丝，钳子，镊子，毛刷，拆壳片，烙铁架，松香和清洁海绵，螺丝刀组合，纽扣电池3V的。

拆拆拆装装装：

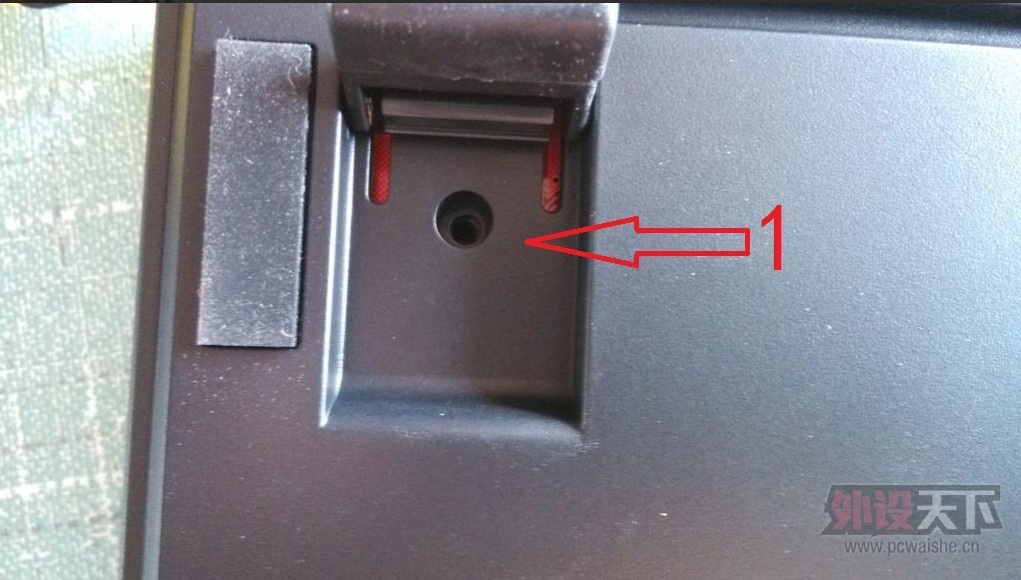

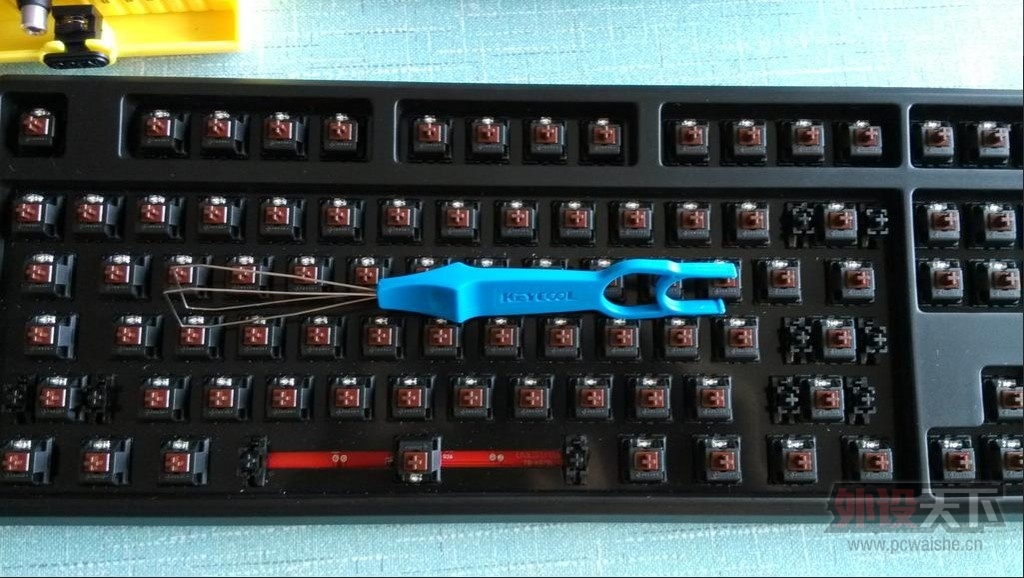

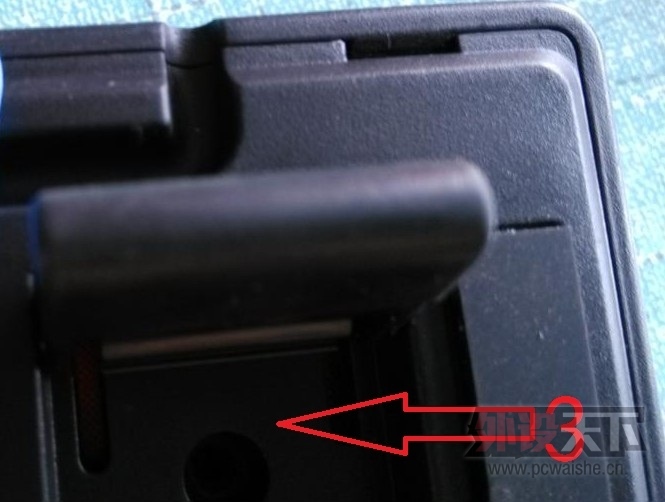

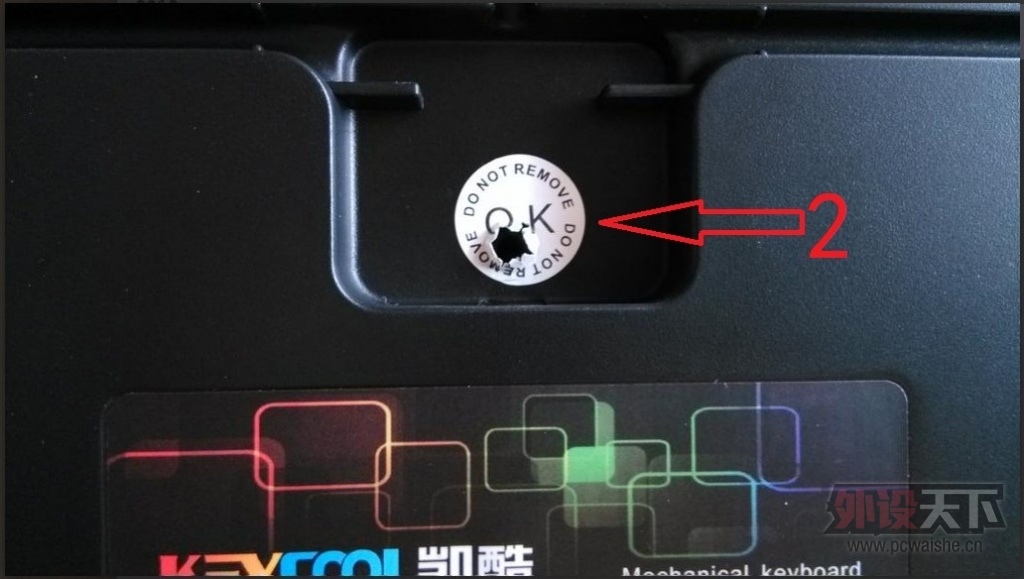

第一步：拔掉所有键帽这个不需要教了吧~ 拆掉背面三颗螺丝，

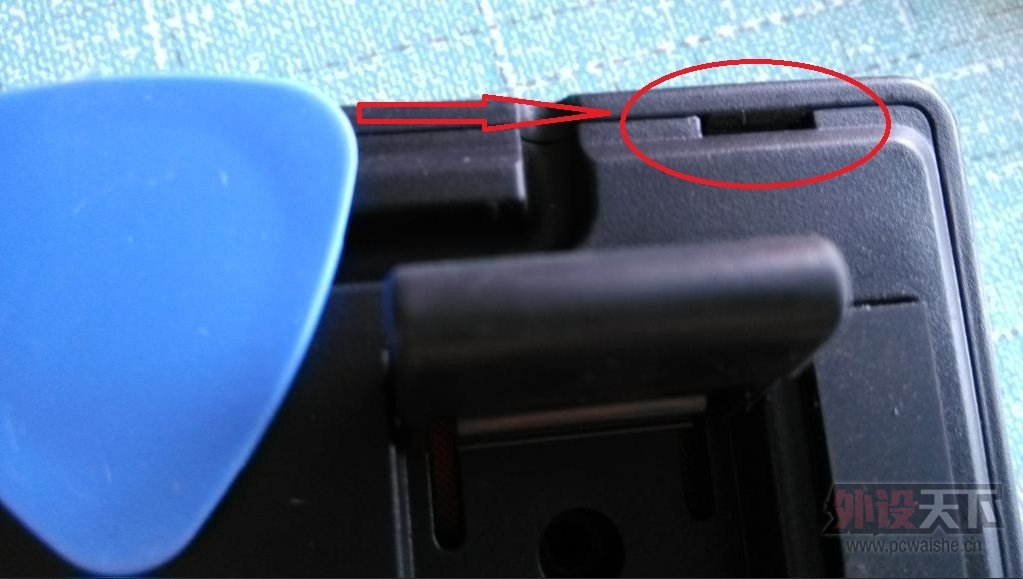

  第二步：把拆机片沿着卡扣缝塞进去从一头向另一头移动一个个拆开卡扣。

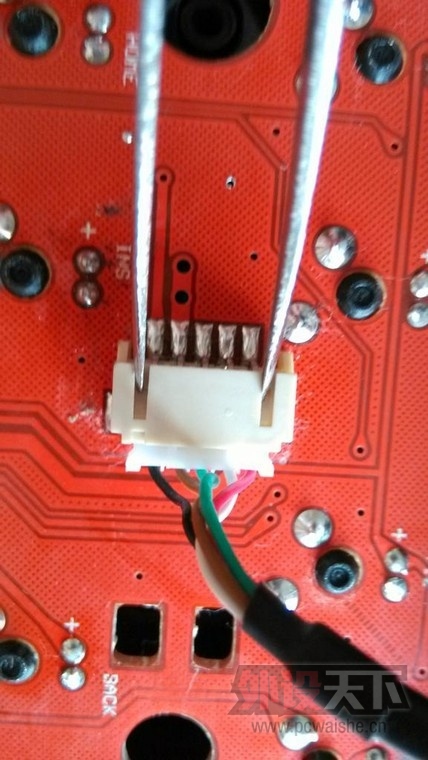

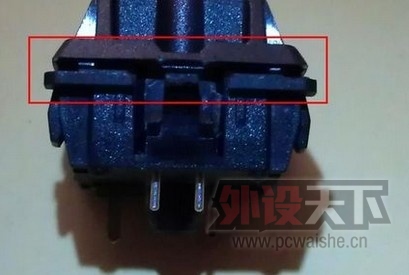

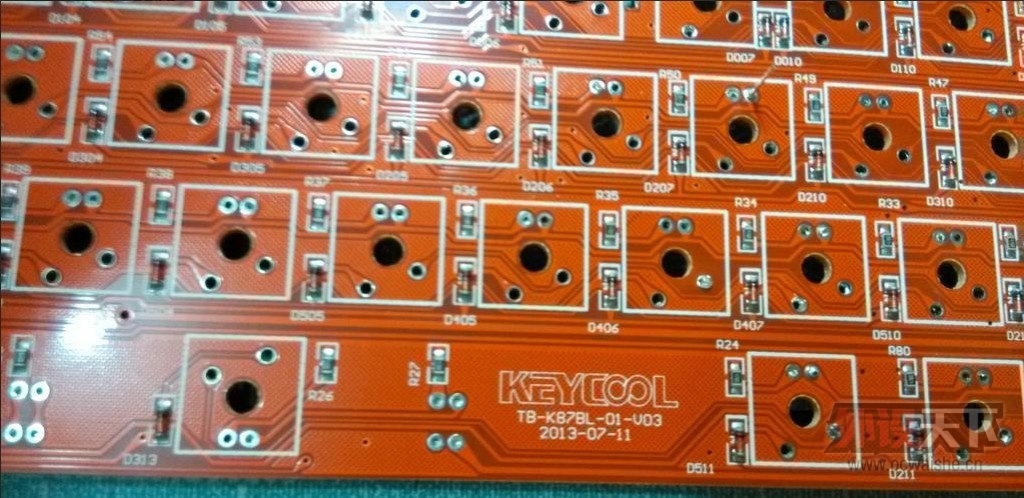

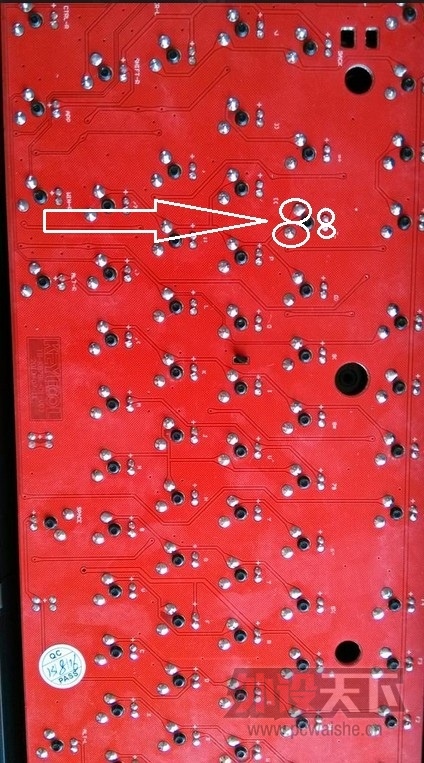

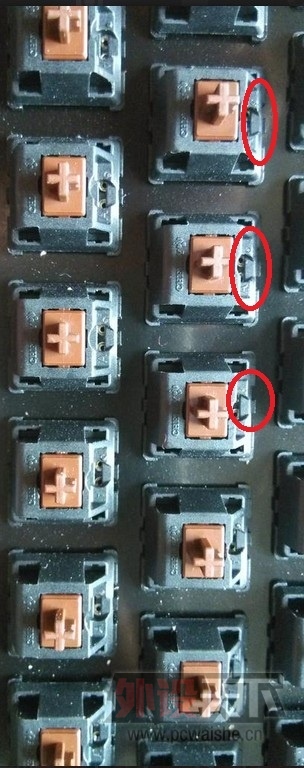

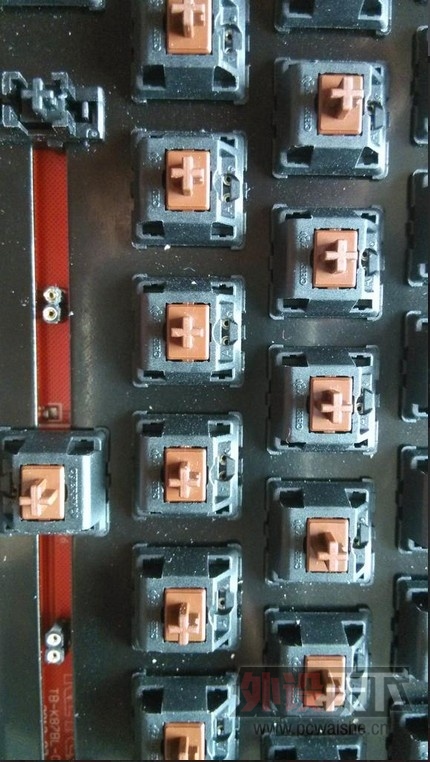

      第三步：拆开外壳拿出裸板子，此处注意连接线需要拆开 用镊子往外顶就能顺利分离了。双层板子的凯酷87拆轴拆灯着实把我脑袋都弄疼了。 很干净的背板，貌似比某标榜斐尔可做工的好多了（一不小心又快成枪了哈哈别介意我不是枪我是瓜），把我打圈的四个点用吸锡器一个个吸干净每个轴体和LED的锡点都要吸掉，有残渣不好吸的告诉你个简单实用的办法再焊点锡上去会好吸多。 全部吸干净之后红色PCB拿下来，原装LED灯也能拿下来了。 每个轴的这个位置用指甲或者工具往里顶，然后从钢板背面把轴顶出来，拆掉所有的轴，准备装灯座。

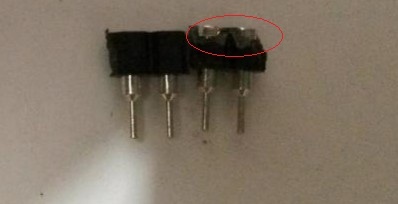

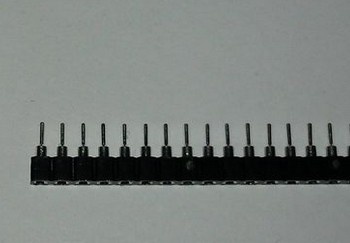

第三步：把一条灯座拆分成2个一组 ，告诉你最简单的打磨方法不需要电磨机准备家里的小剪刀或者小断线剪一把，这是不打磨的后果轴体盖不上 。用剪刀剪成图中的样子 左边是未剪右边是已经剪掉的 掰开的两个断裂面也要修剪下，需要多少个就打磨多少个。

   拆轴很简单不多说了把打磨好的座子一个个放进去 装好轴，这就算完整的热插拔轴了。

  第四步：把装好灯座的轴放进黑色钢板里，盖上红色PCB板子焊好锡点完工此为成品 ，最后别忘记把壳子装上去螺丝上好。LED灯长脚为正短脚为负剪掉多余的灯脚长度大概是这位置 ，KC87II支持混压所以混灯我不用计算电压，混灯算电压详情请看上面我@坛友的帖子。以后想换灯了只要拔掉键帽拔掉旧的LED插上新的就行，就这么简单妈妈再也不用担心我的改灯了，so easy~~~

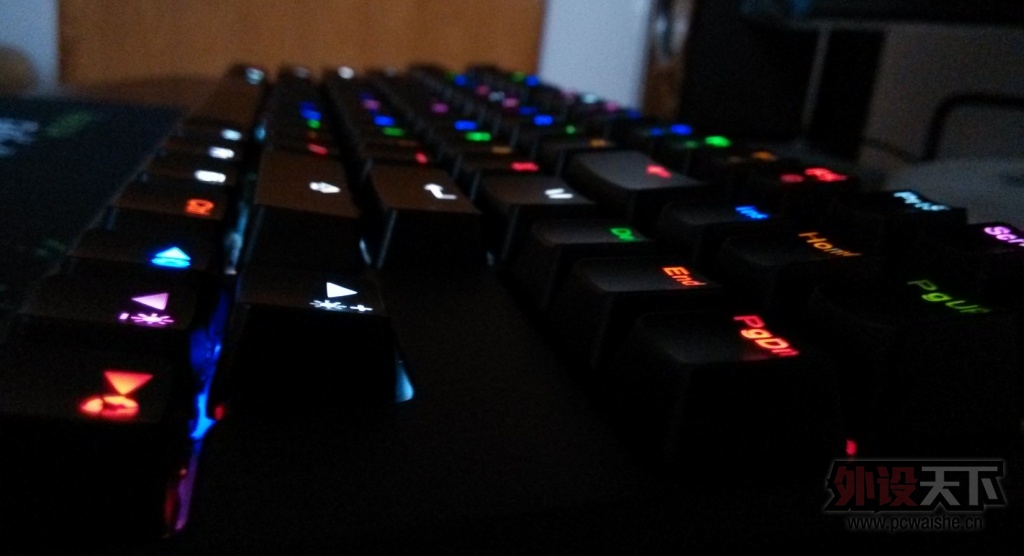

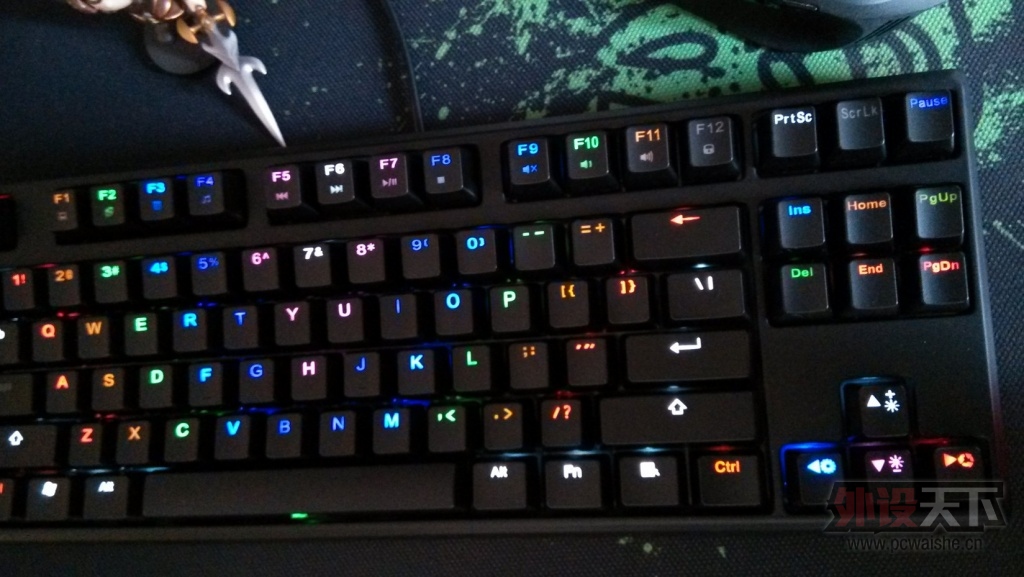

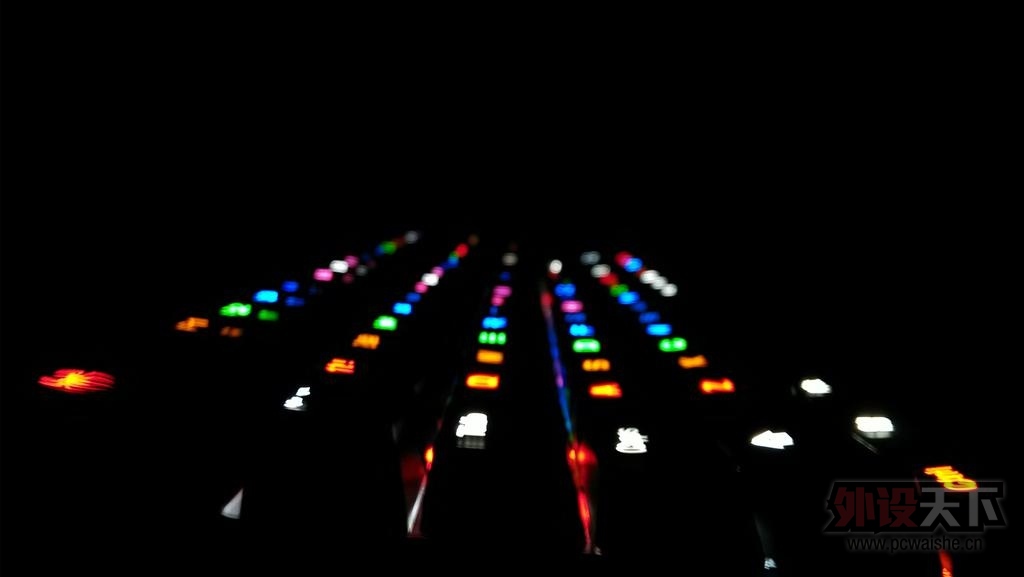

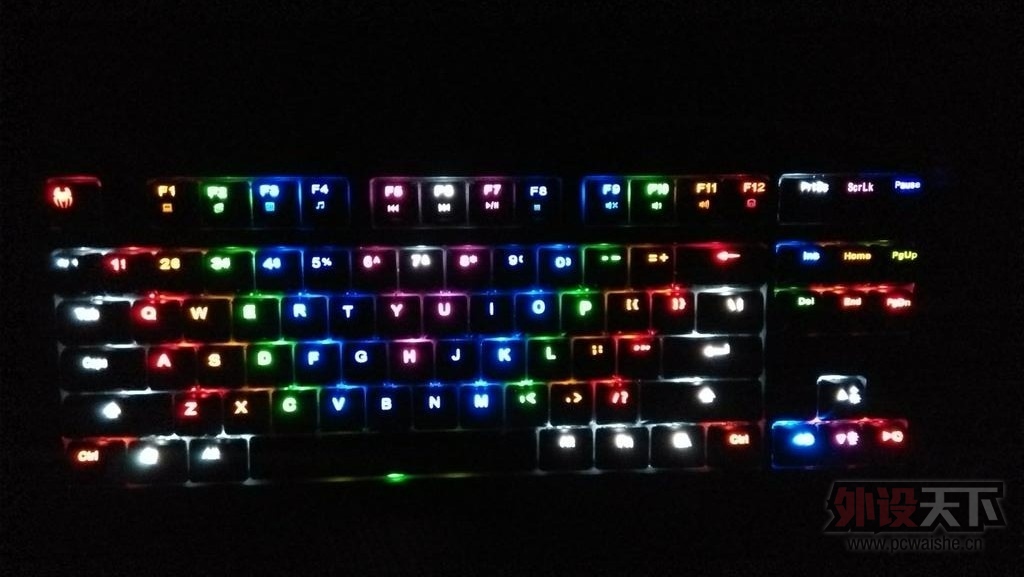

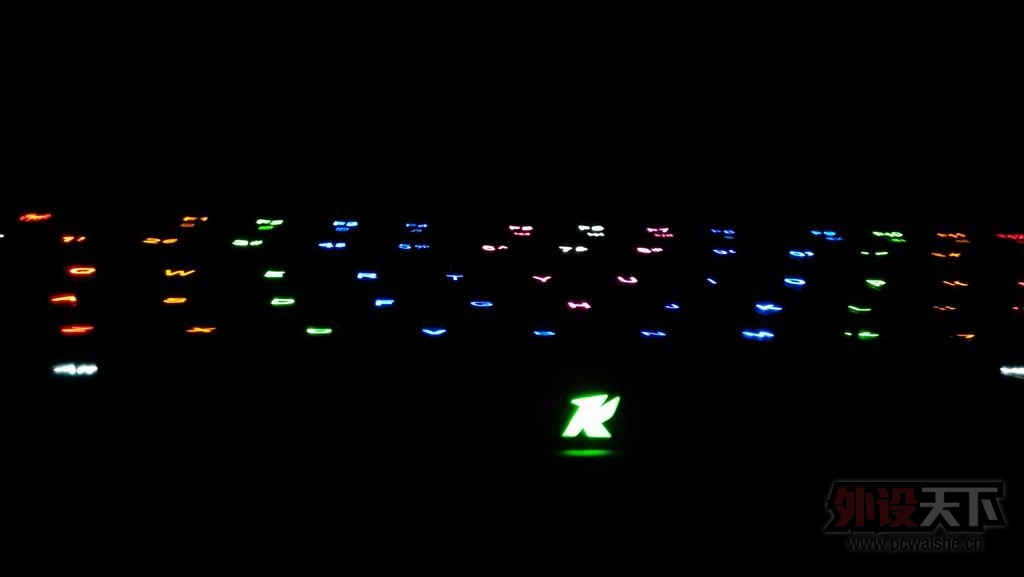

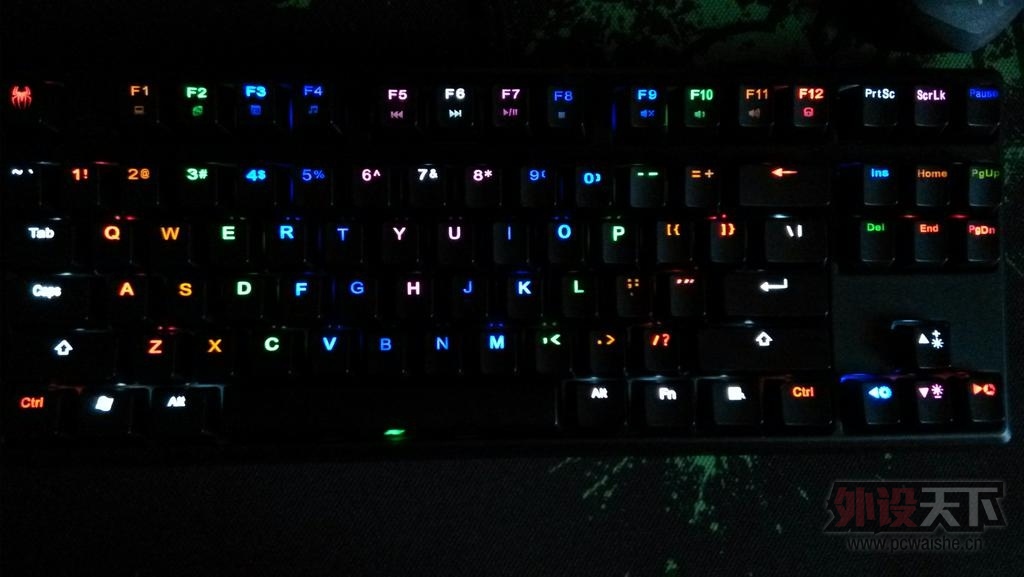

附上几张插好灯的图把~~

說ぬ垨護涐

   在此我给凯酷一点意见，这次凯酷二代支持混压就意味着方便DIY者，之前凯酷就出过预留灯孔的DIY版本，但是虽然预留了灯孔想要改灯势必破菊花，对于老鸟还好胆子大但是某些跃跃欲试动手能力又不是很强的人来说保修和改灯想必犹豫之下还是会放弃改灯。那DIY版本就失去了意义，这次凯酷的板子支持混压是个非常好的消息，我其实非常希望凯酷官方以后能出自带热插拔的DIY版本，灯座很便宜装进轴也不难成本不会比全灯版本高。热插拔版本预留给用户的选择更多了，到时官方配套卖配套LED灯就行，这才是我们想要的终极版本的DIY。
