罗技G500换樱桃微动，并改电路板上下可以分离形式方便以后再次更换微动，更新完成...

baso0204 · 发表于 2013-8-24 09:17

本帖最后由 baso0204 于 2013-8-24 14:42 编辑

去年入手罗技G500鼠标，，用了半年多手痒痒，把它给打开了，，因没有找到固定滚轮的那个插销，而无功而返。最后还是乖乖装好。。到了最近这段时间发现左键不灵光，经常出现单击变双击，所以又有了拆卸的念头了。最后终于被我发现插销位置成功拆开。拆卸过程此出省略1000字，详细见 RGB(51,51,51)">sls_1320 的帖子 http://www.pcwaishe.cn/forum.php?mod=viewthread&tid=46797

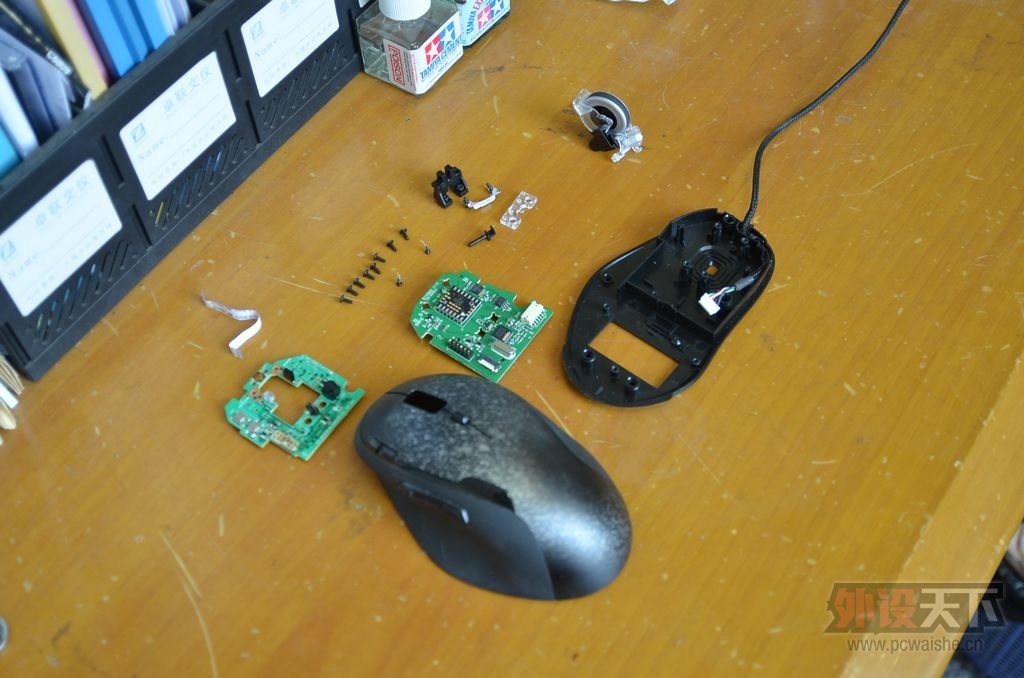

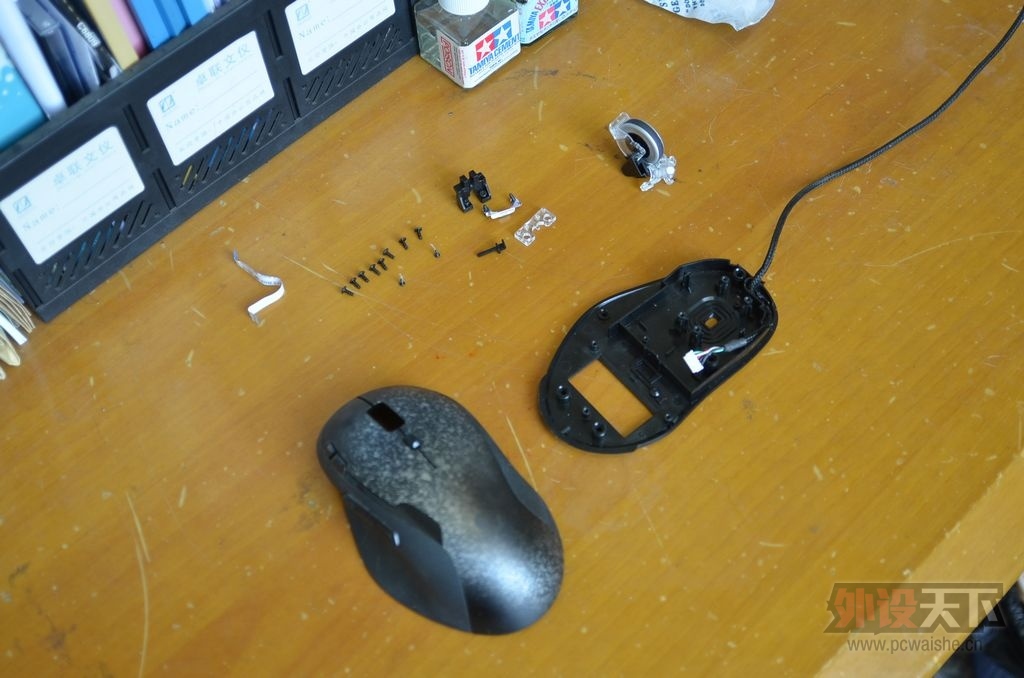

拆卸后的全家福

罗技G500换樱桃微动，并改电路板上下可以分离形式方便以后再次更换微动，更新完成...

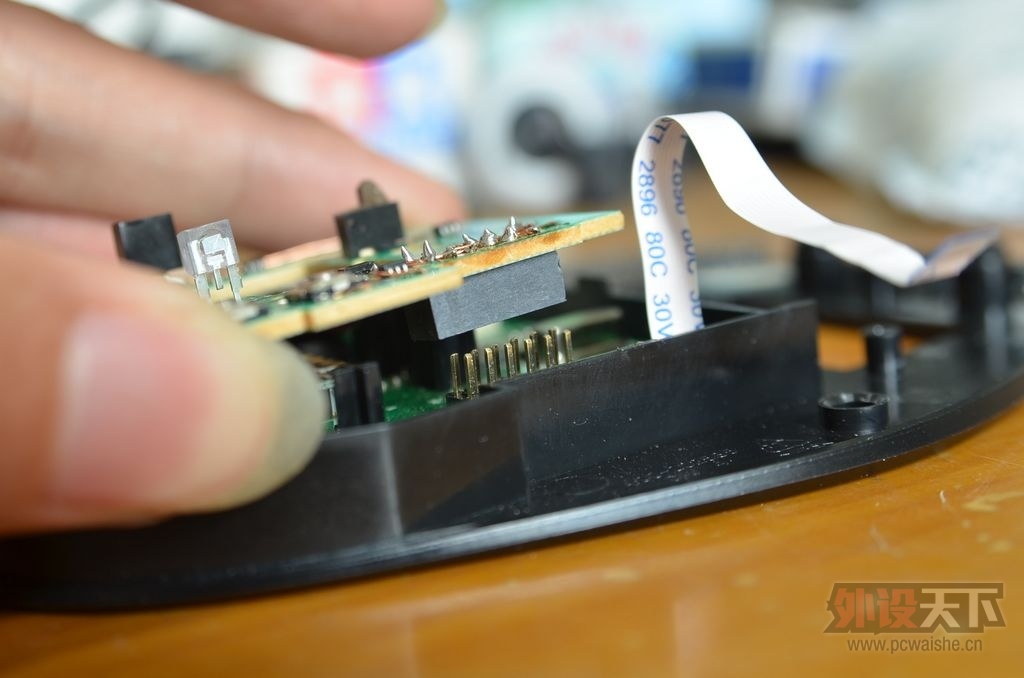

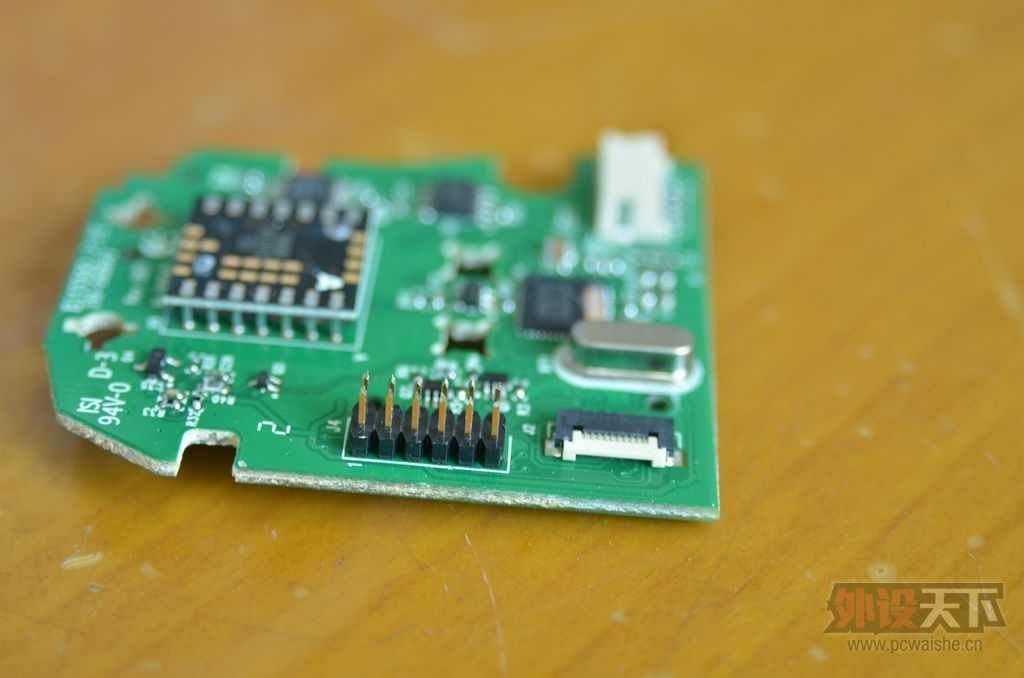

电路板上下层已经分开

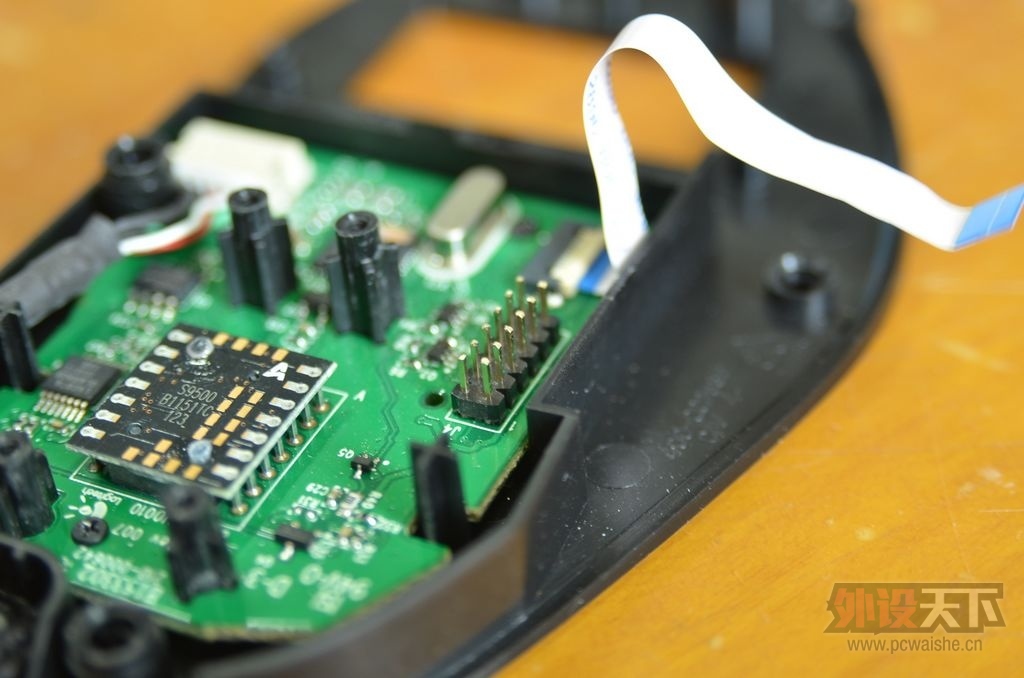

电路板下层，，这上面的插针（排针）是原来用来连接上下电路板的，，经过我的慧眼看过后发现应该还有用处，所以在针的塑料上方保留5MM 左右高度后用斜口钳剪掉后形成现在的模样。

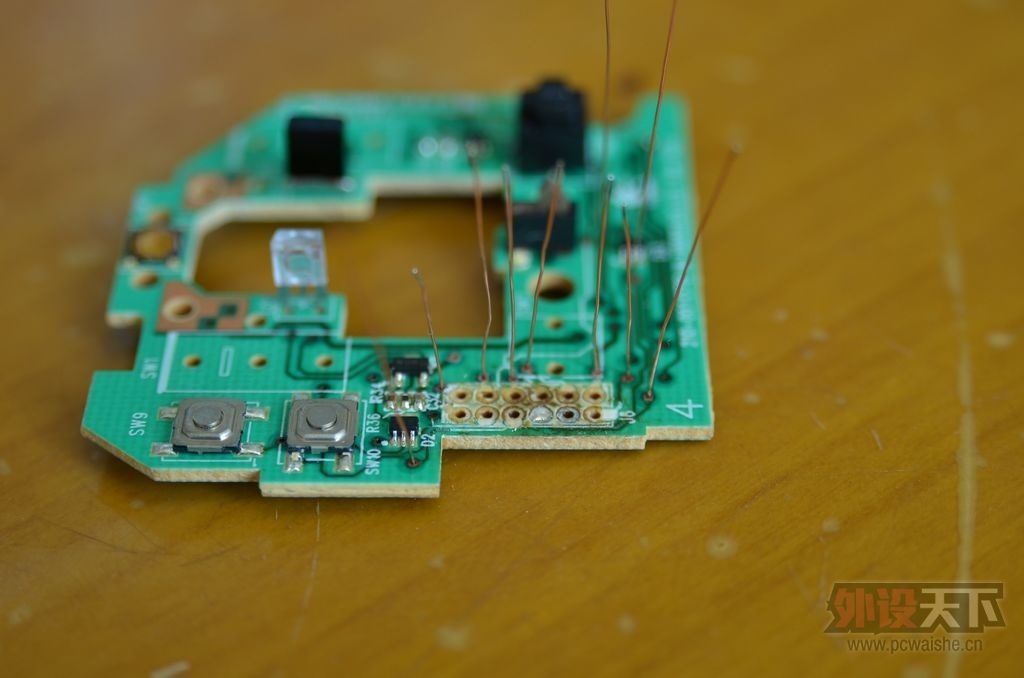

电路板上层，，不知道是我的技术原因还是罗技电路板的质量问题，，电路板上的焊盘很容易掉（我拆过两个不同的罗技鼠标都有类似的问题），，，排针一共12个脚，竟然有10个焊盘都掉下来了，。下图是我走了10个飞线后的，，此处准备装一个12针的排母。这样以后上下板直接插拔就可以了。（是不是我太聪明了，哈哈。。。。。。。。。。。。。。）

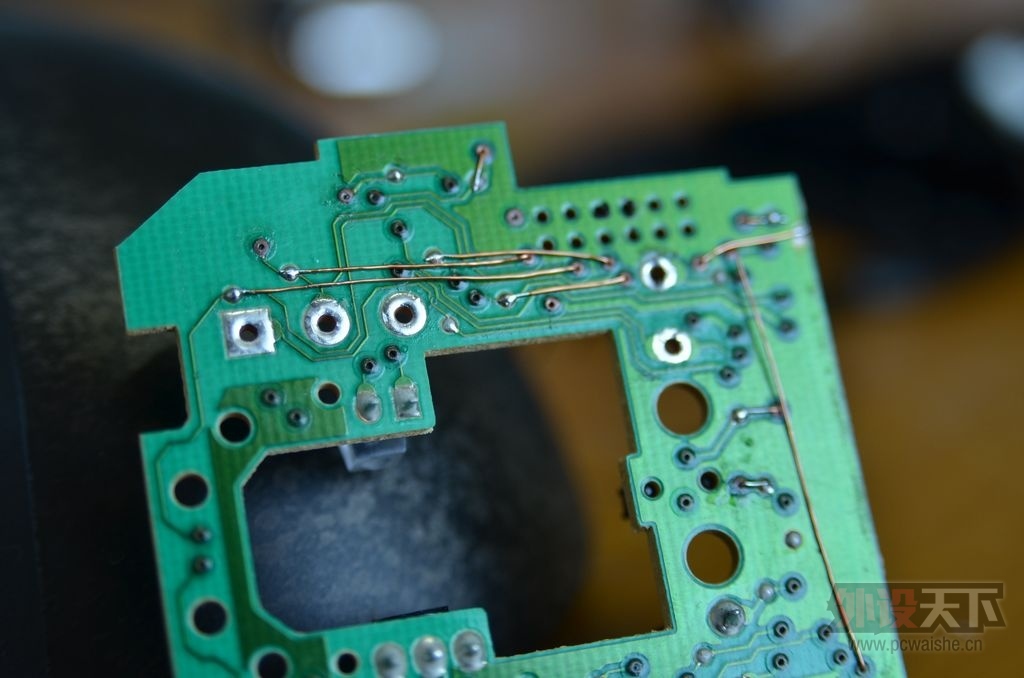

下图是走了飞线后的电路板背面。。

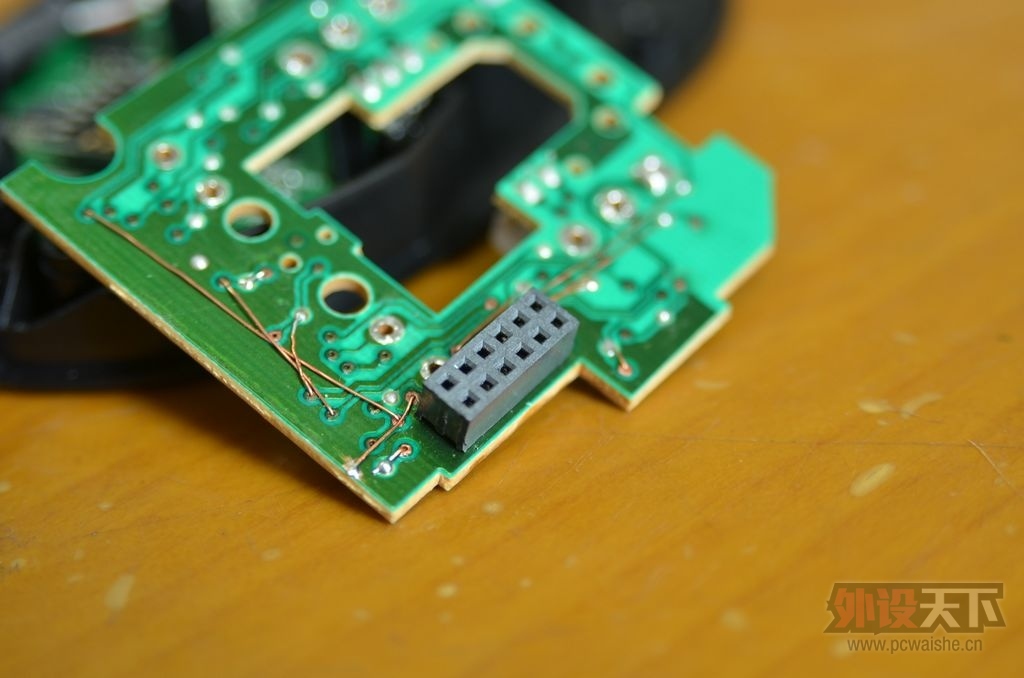

电路板上板排母安装完成后。。

电路板下板排针。

电路板上下板合起来的效果，，这样以后拆卸就方便了，，，直接插拔就可以了。。

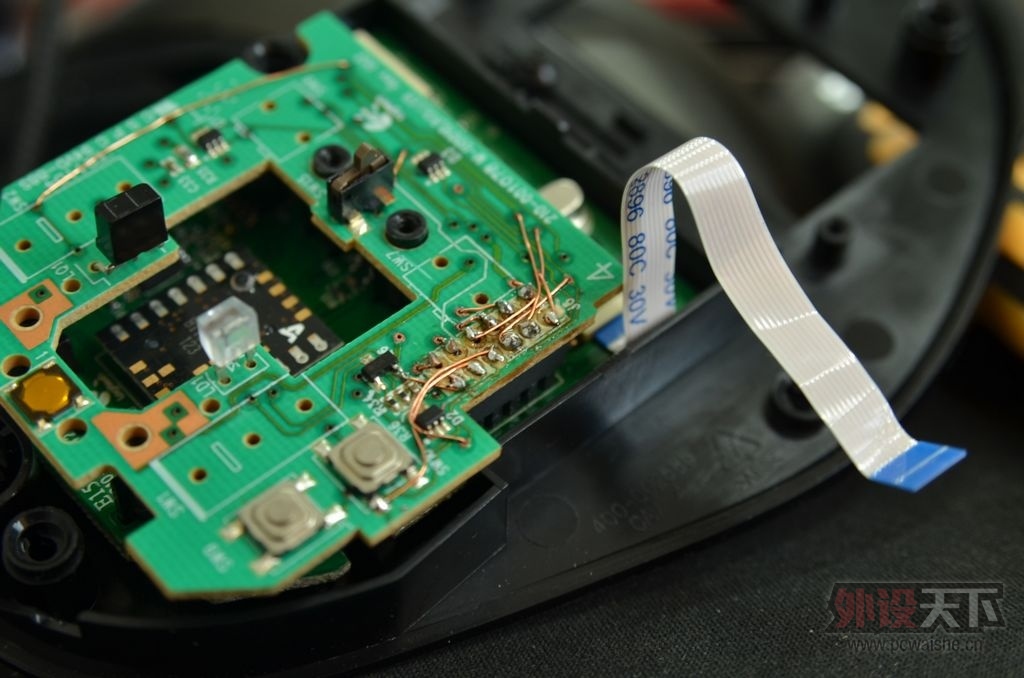

电路板上板的焊盘掉光光了，，走了飞线后的效果。。

经测试鼠标功能已经正常，，可惜还差几个微动开关还没到货，，所以还没有安装上去。。。。安装微动的效果就不上了，大家都比我要清楚。。经过一上午的努力走完所有飞线，安装好排针排母，，就这样就实现了上下板直接插拔就可以拆卸。。方便了以后更换微动。。。。。。。
