有钢板、无灯孔、无外壳、改三色加呼吸灯实拍过程多图多字

jdwm0467 · 发表于 2013-8-21 22:40

本帖最后由 jdwm0467 于 2013-8-21 22:52 编辑

本来不想发这个帖子的，但是要在论坛混个脸熟，还要有些经验的，现把我这个帖子贡献给大家。大家共同交流下。
某天在网上闲逛的时候看到了机械键盘的内容，然后就来了，不知不觉就着迷了，然后就买了键盘，开始改灯，这里说一下，我说说自己改灯的经过，给各位和我一样没改过灯的朋友一点我自己的建议吧，技术帝，大神轻喷。
当时就想买一把键盘，挑选的时候就想买把背光的，但考虑到自己还是小白，就不要烧了，先买把用着吧，之后的想法是买把自己改背光，其实还是喜欢动手的感觉，再之后在淘宝上突然看到了有卖这个半尸体的，我就想，就买这个吧，用来练练手也行呀，就拍回来了。

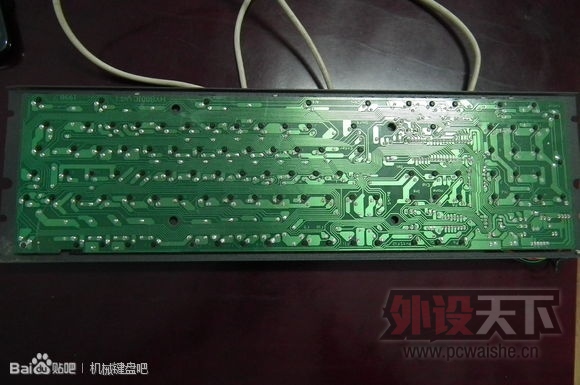

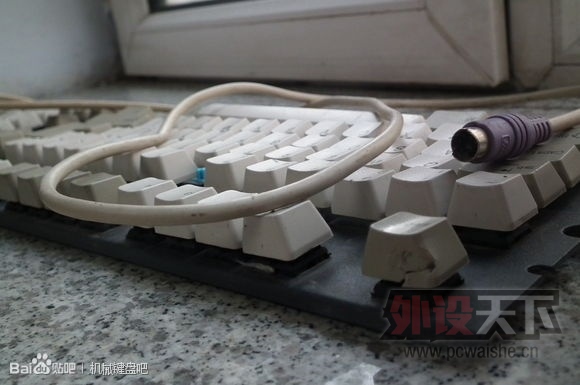

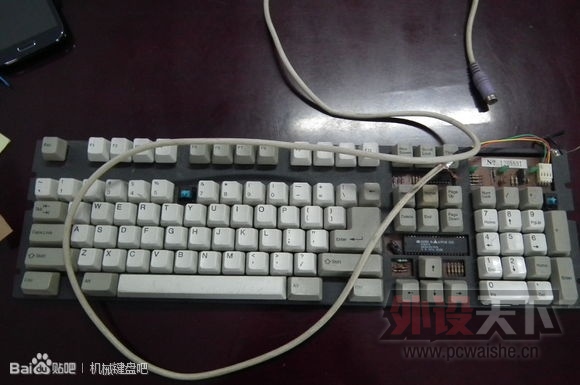

下面来介绍下这个键盘的情况，我也不知道是什么牌子，键盘还没有外壳，卖家说要配外壳的话就用老款的康伯110或是P1的键盘都行，我也不知道这都是什么，也没见有卖的。键盘共101键青轴，都没有段落感了，按下去只能感觉到里面都是灰挂的沙沙声，还勉强能用，就是有的按键，按下去后不弹起来了，键帽有坏的，空格没有平衡杆。数据线是后接的，轴也有焊过的痕迹。

下面是改灯的部分，仔细查看才知道，要改灯也不是一件容易的事情呀，这个键盘没有预留灯孔，还有钢板，没有外壳，不是U口数据线，真是问题很多呀。我最初的想法，这个键盘要改几个部分，一是改成全键盘灯，二是改几档背光，三是在空格下加七彩贴片LED，改变长空格就中间一点有灯发亮的情况，四是改成键线分离，五是自己做个外壳，同时在外壳的外面加贴片LED，让外壳也放光，六是将一部分键改成呼吸灯。但是真正做的时候发现真是问题很多呀，下面我具体说。由于自己以前没有接触过电子电路的，关于电阻、电压、电流什么的知识都还给老师了，所以我又百度重新学习了一遍，这里还要感谢网上的各种大神，技术帝的帖子，给我很多知识。键盘拆开后，貌似我这个拆开好像不确切呀，没有外壳可拆呀，拆的时候发现问题更多呀，对了，先说准备工具吧，最常用的工具就是这几样了，前面扁的镊子，长嘴钳子，还有剪线扒皮都能用的那个绿色手柄的钳子，电烙铁，这个不用说了，没它啥也干不了，还有烙铁架，我个人感觉这个相当重要，要不然烙铁不好放，很容易就闻到自己身体的某一部位的肉香呀，焊锡也是必须的，我建议各位小白买焊锡丝的时候，一定要买好的，我淘宝来的9元一卷的，根本没法用，电烙铁点上去都不化，买工具的时候不要省钱，经济可以的情况下尽量买好的，用的时候就知道多花钱值得了。吸锡器也是必须的。怕弄坏桌子，底下垫了张纸壳，

平常的键盘是用不上刷子和纸巾的，我的特殊，必须用，各位看官，你看图就知道了，我觉得这个键盘肯定是掉泥里了，拆的时候有的灯脚完全让泥糊上了，电烙铁上去没反应，上松香，没反应。不好拆。

回头来说说键帽的处理，直接洗衣粉，刷子，泡一会，上刷子，然后晾干待用

拆轴的时候最想说的是，一个轴脚你给他弄弯干什么，吸锡器一次弄不干净，灯脚弯过来的地方压了一点焊锡，不好弄，我的办法是用电烙铁和镊子一起来，烙铁弄化焊锡，镊子向上翘，将脚摆正后补焊锡，再用吸锡器吸走。

将所有轴都下来后，发现轴真是脏呀，开轴工具我就是拿个燕尾夹，用钳子将两个脚掰弯就可以，当然用弯角镊子也一样，没开轴时还以为多难，拿下来轴一看真是简单，不用费劲做什么开轴神器，随便啥都能打开。对呀轴我是用酒精清洗的，酒精就到医药商店内95%纯度的，5块钱一瓶，再来1块钱的棉签。

一开始是一个一个拆开来擦，后来发现太慢了，干脆拆一部分，用酒精泡泡，然后擦里面后组装，实际上没有经验，这时组装出了问题，有的轴按下去卡住不出来，我就用镊子将轴内的铜片掰了掰，掰到不卡就装上了，没有测试装好后是否好使，到后来将所有轴都焊到板子上时才发现这个问题，造成了好多轴不好使，这时才是真正的悲剧，灯都安装好了，键盘不好使。现在想想当时就应该每个轴都测一下，方法是用万用表接到轴的两个脚上，然后将轴按下，这时万用表应该有反应，基本就可以断定这个轴是好使的了。

轴清理过后就是安装灯，我的灯是在淘宝买的“超小方形LED发光二极管宽2MM 长3MM 高4MM 高亮白发红散光”，0.07元一个红，还有绿、蓝是0.10元、白是0.15元，还有“拨动开关拔动开关双联六脚宽7.3MM 长23.3MM 三档”开关，当时对这个开关大小尺寸没有概念，买了两个尺寸的，都是0.20元一个，回来后发现 “宽7.3MM 长23.3MM”这个尺寸正好，或者更小点也好，到时候安装在哪里都不占地方。同时邮回来的还有败家的焊锡丝，9元一卷，十分不好用。
向轴上安装灯无非就两种方法，由于我的键盘有钢板，无灯孔，所以我只能采取图片上第一个轴的方法，第一个轴的灯脚是在灯已将插进去后，用钳子将灯脚弯曲90度，之所以这样主要是怕像第二个轴那样安灯，灯脚会和钢板接触而短路。这里还有点要注意，LED灯长脚是正，短脚为负，插灯时灯脚方向要一致，所有长脚都一个方向。向轴内插灯也有技巧，先用工具将灯脚弯曲，将两脚稍掰开一点，之后就好插了。

下一步，焊灯脚，这之前首先要做钢板的绝缘措施，我是用碳纤维纸贴的，汽车美容商店都有碳纤维纸，买来是要给鼠标贴的，发现贴在这里也行，比透明胶布好剪裁，所以就用它二了，这张图中的飞线，我是用的电脑上的主板到前置接口处的连接线，用过发现并不是很好用，扒皮不容易，扒开后里面还有很多小细线组成，容易散开。另外我试了一下是用一根线扒皮接到每一个灯脚上，还是将线截成好多小段来分别连接灯脚，实验结果是还是一根线好处理些。在用一根线时最难的是在线的中间扒皮，我用的这个线实在是太难扒皮了，用的朋友说用电烙铁烫，我实验后发现没有那么好使。等我焊完两排轴后我换成了红白两色的电话线，这个很好用，用刻刀在线外皮上划一圈，用手将皮向两边一拔，就露出内线，还有的是中间的线就是一个细铁丝，好用。

在焊两个灯脚时，我是将两条线一个在上，一个在下，两条线的高度不超过轴后面的平面，因为pcb电路板就要和轴的后面的平面接触，超过了就顶电路板了。所有轴都是并联，哦，你说不知道啥是并联，那不要紧，就是将所有灯脚的正极都用一根或多根线连在一起，所有灯的负极都用都用一根或多根线连在一起，无论多少根连接正极的线，最后都焊在一起，让它变成一个线，将这根线接到输入电路的正极中就行，负极的一样操作。
这里还有两个要注意的地方，最上一排和最下一排的轴安装的方向不一样，小键盘的加号和减号的轴的方向不一样，这个安轴的时候要看电路板上留的轴孔方向来确定轴的方向。安轴时要准备个电池，最好是CR2032纽扣电池，就是电脑主板上用的那个，这个电池输出3V，正好用它来测每个灯是否好使，我的做法是每焊完一排就测一下，这一排是否好使，看是否有虚焊或没焊好的地方。

所有灯加完后面飞线的情况

我顺手把原来主板上的小键盘开关灯，大小写灯也都换了。所有灯焊好后，就是将原来的圆口线改U口线，我的想法是用这个转换头，将里面的芯片拆下来，接到我的键盘上就OK了，

这是细节图，红黑色的是电源线，5V,蓝白是数据线，这个用万用表一测就知道了。

电脑卡住了，先发这些，朋友们勿插队，我接着发

轴上好灯后我从主板上取点，用表测的黑、绿两色的正负5V电，我直接在他们后面焊上两根线，红色的正、白色为负。在红色线上接着串联了3个N4007二极管，二极管有灰色一段为负，不要接错了。接好后我实测电压为2.7V，我觉得电压有点低，灯的亮度不够，去掉一个二极管，再测是2.94V，也没有达到LED标注的3V，所以就用二个二极管，但在使用中发现二极管发热现象严重，有些烫手了，我又改回三个二极管。在电路中我加装了一个呼吸板，将绿灯改成呼吸灯，本想将全键盘都改呼吸灯的，实测这样的话全键盘亮度十分低，不能达到呼吸效果，所以就改了一排。呼吸板是网上买的散件，自己组装的

呼吸板上接LED灯脚的地方，由于多次拆装来实验各种效果，焊盘还掉了一个

这是带呼吸板，接二个二极管时拍的照片，呼吸板同样并联进电路。呼吸效果照片看不出来，需要看视频

灯要是这么一直亮着也不是个事，所以要给灯加开关，想法是加三挡开关，加可调电阻，这样可以直接拨档控制亮度，也可以用可调电阻来微调亮度，可调电阻我买到这个阻值有点大，接到电路里后调到最亮，灯还是太暗，如果在X宝买的话，电阻1.20元，邮费12元，不值当，还是看哪里有合适的拆个来吧，先放弃了。
三挡拨动开关，共有三个档，六个脚，每单侧的三个脚是一组，在这个改灯电路中我直接将一侧的三脚定义为正极，三脚中左右两脚定义为接入，中间脚定义为输出，这样好理解些，另一侧三脚定义为负极，在正极输入的其中一个脚上，我接入一个二极管来降压，这样在调到这条电路时，灯光亮度会低一些，达到了调光的目的。实际使用效果是在中间档时不通，灯不亮，在左右两档时灯是高低两个亮度。下图是正极的三个脚，负极由于没有二极管，所以直接接通就可以

由于原装键帽不透光，我又入手一KBC透光键帽，插上试试各种效果

本来以为这个时候，基本完工了，下一步安装外壳，实际上这也是更麻烦工作的开始。先说外壳吧，一把宏基的薄膜键盘，外壳够厚，大小也合适，最开始的想法是，用上盖，底座用亚克力板，我了搞这个又淘宝了一套锯，一套手钻改电磨的东西，发货回来后实际用才知道，手钻改电摩的东西不是很实用，锯倒是很实用。

由于这个锯条的原因，所以在每个小区域的四周都用电站打了一个眼，这样锯条能放进去。

有的地方还需要用钳子去掉不好锯的部分。

由于最上面一排的原键盘位置和我的键盘位置不一样，所以没有办法，只能将键盘的口子开大一些，这样才能露出来键帽，

边角还有很多待修理的地方，这些地方用钳子，刻刀就可以搞定。

键盘的外壳做到这个时候，我才觉得可悲的事情出现了，外壳的底壳本来想用亚克力的，而且已经弄到了一块5mm的亚克力板，准备开工了，我将键盘放在这个宏基的底壳上一试大小正好，而且能拖住，这个郁闷呀，我还费劲做外壳干什么，直接将键盘固定在底壳上就行了，没必要非得弄个上壳扣上呀。果断改思路，就用底壳就行了。悲剧的事情接着又来了，键盘通电发现有很多按键不好使。反思后想到，是开轴清洗时，有的轴按下去不能被卡住不能弹起来，所以当时用手掰了掰内部的铜片，现在造成不能接触，悲哀呀，所有轴都焊好了，要弄好的话，还需要将轴都拆下来，是都拆下来呀，想放弃了，后来一使劲又开工，将101个轴又拆了下来，将所有有问题的轴拆了下来，拔掉灯，开轴，将铜片掰回来，再重新焊上，心都碎了，又多花了大概6个小时的时间。就是没有经验呀，朋友们，开过轴后最好先用表测下呀，要不焊上了就后悔呀。
就在我纠结是否重新开轴修理时，我顺手给鼠标改了验钞灯，最后再说鼠标。话说轴修理好后，一实验，不错，轴都好使，再次上电路板，焊接轴脚，这时也出现了问题，焊了一半时发现了一个轴的脚只是出来了一个，还有另一个轴脚被压在了电路板下，被压弯了，只能看见一点，这、这、这、这，我吐血的心都有了，要不将焊好的轴再重新拆下来，才能将电路板拿下来，将这个被压在下面的轴脚摆正，穿过来，要不就这么样了，有一个按键不好使，可是这是S键，还是常用的，不好使也不行呀，我想来想去，用一小段铁丝先挂上锡，然后伸到电路板的眼内去，之后正常焊接，实验了两次，果然好使，铁丝和轴脚接触上了，我的神呀，不用拆所有轴了

解决了这个问题是一路高歌呀，所以轴焊好后接电一试，我去，所有按键都不好使了。我的神呀，这是什么情况，最开始以为是键盘线除了问题，我就排查线路，查看圆口转U口的电路板。查了没有问题。

之后，我又实验是否是连在一起，供电不足，我又做了一个单独的供电线路，接到线路里也不好使。

再经过反复实验，发现是LED灯一开，就不能打字，将开关调到中间档，关掉LED就好使。这是明显的在开灯的时候有短路的情况呀，哪里短路了呢，看下图，电路板上有很多小细铁丝，这个是连通用的，我估计十有八九是这个和灯脚连在了一起，造成的短路，而要想解决就需要！！！！拆抽！！！！，我想到了这点，心都碎成900多块了，再拆就是第三遍了。拆，吸锡器现在用的也熟练了，不就是100多个轴，200多个焊点吗。
