刚来这个大家庭 DIY 地狱狂蛇改呼吸灯

Zero2006 · 发表于 2013-8-16 19:34

本帖最后由 Zero2006 于 2013-8-16 19:35 编辑

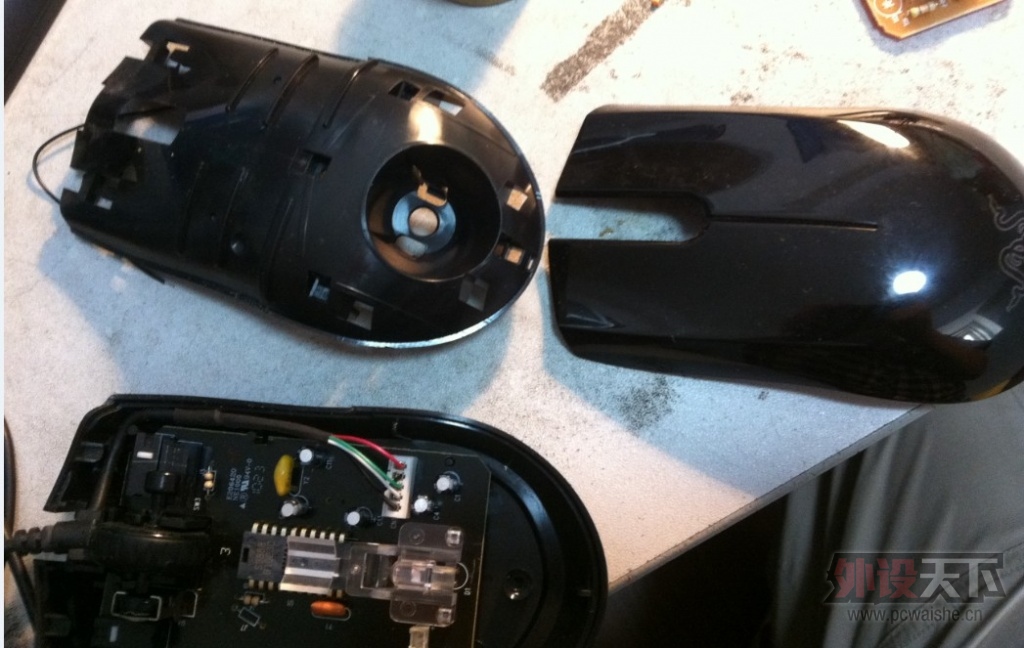

这是这次的主角，先大卸八块了上裸照

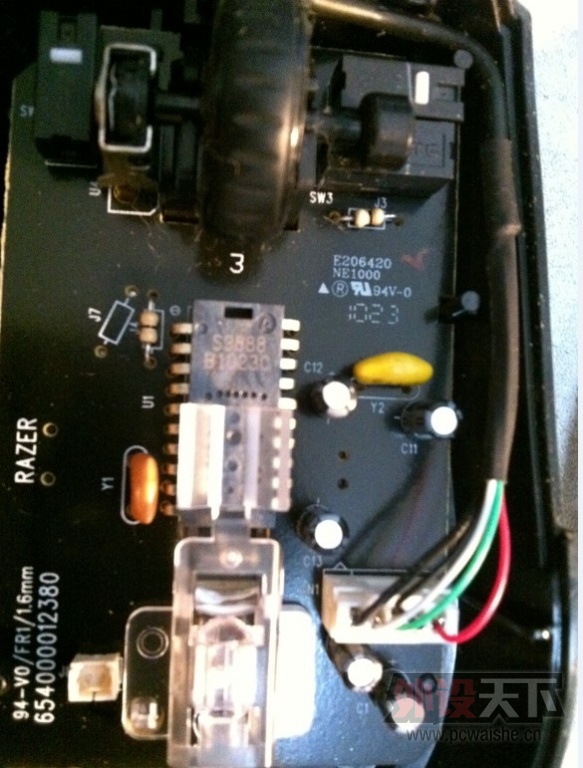

S3888的芯片

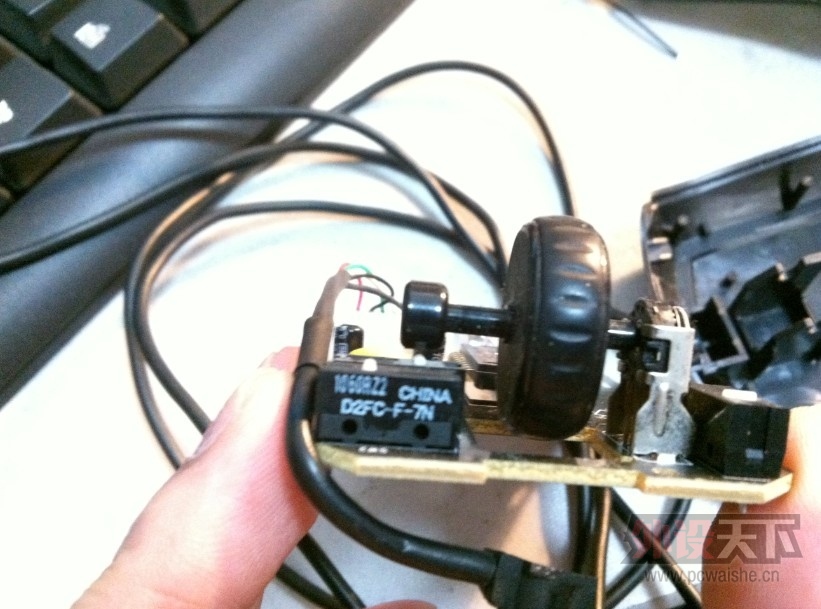

习惯性地看下微动，意料中的欧姆龙7N，

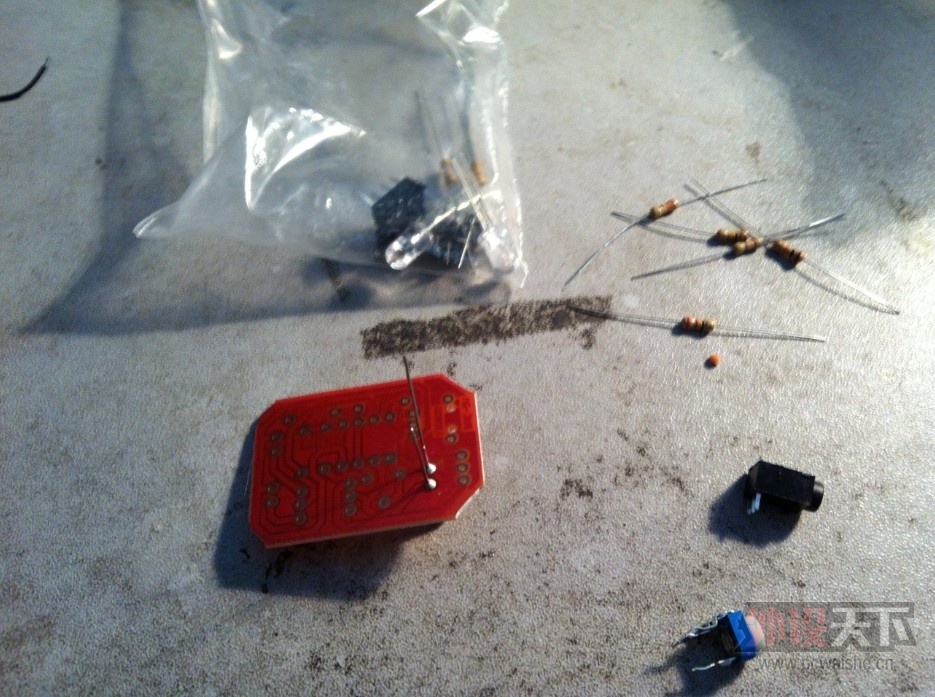

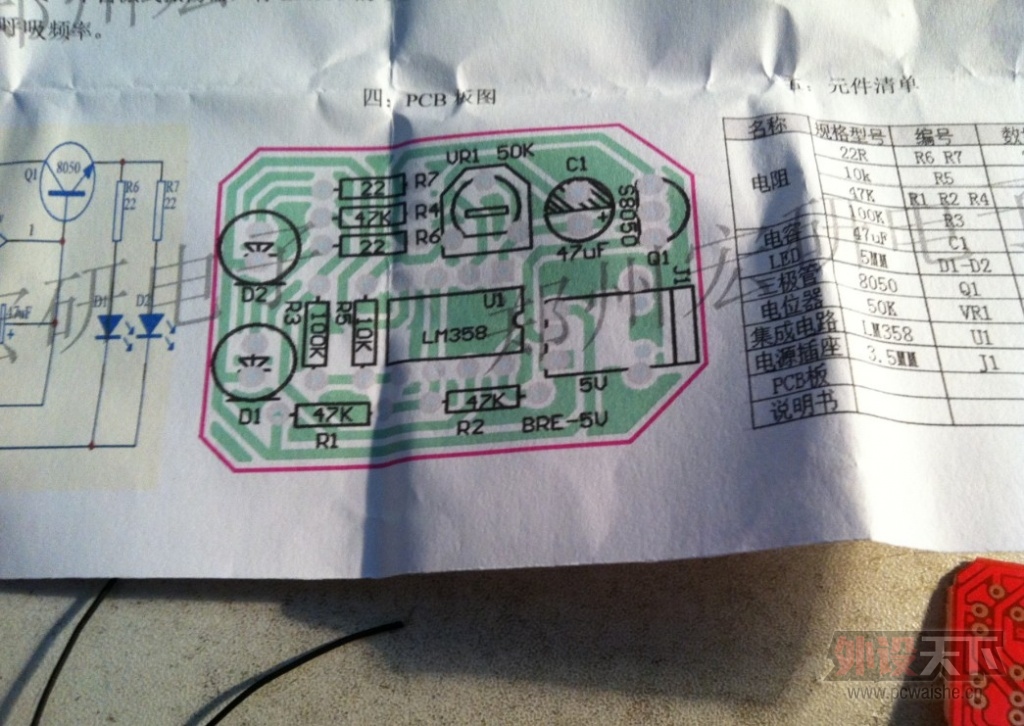

下面是这次用的呼吸灯的说明书，本人屌丝，对模拟电路不是很精通所以直接X宝买现成的散货
链接就不上了，自己X宝搜索5V呼吸灯

接着就是繁琐的焊接过程

。
。
。
省略一大段
20分钟过去了板子元器件焊接完成

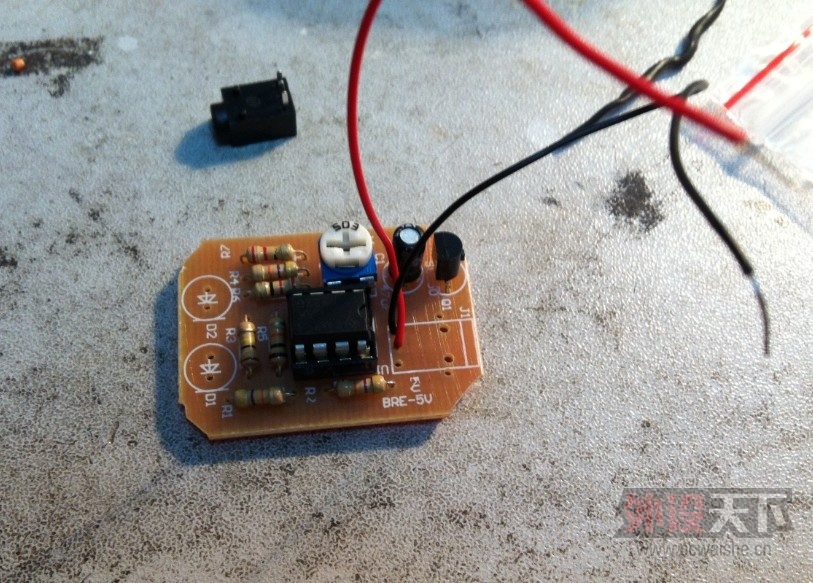

接着就准备LED和电源各飞两根线

飞线完成，LED已经亮起来了，没有用原来狂蛇的LED，而是用套件中的LED的原因有两个，用过狂蛇的都知道狂蛇的屁股会发热，还有原来的LED没有套件中的亮度高

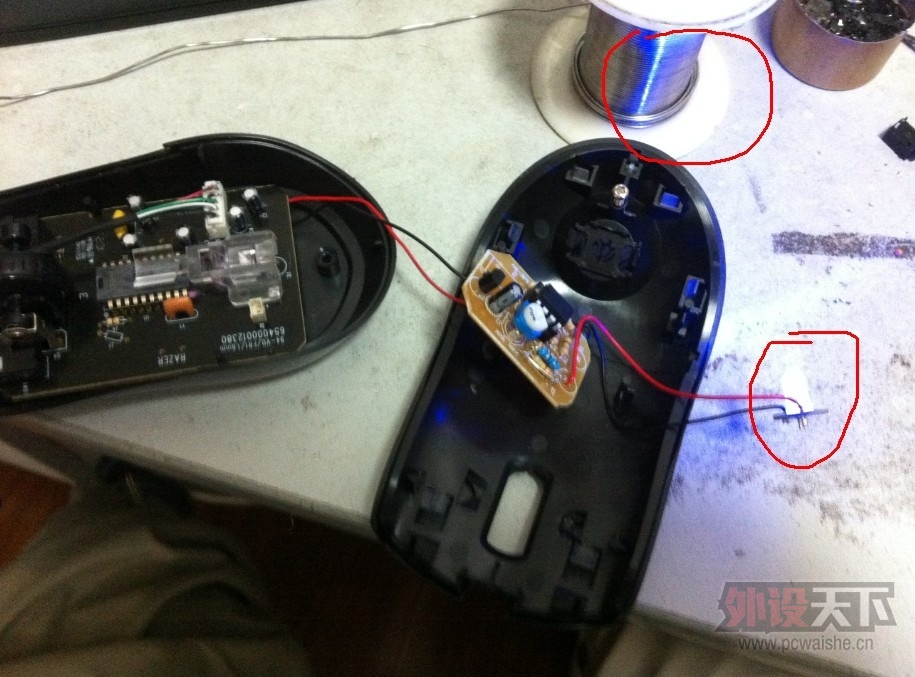

白平衡没控制好，灯和桌面看不出了
可以看出焊锡丝反射的蓝色，亮度很高，嚯嚯嚯，就是我要的效果

LED不亮的时候

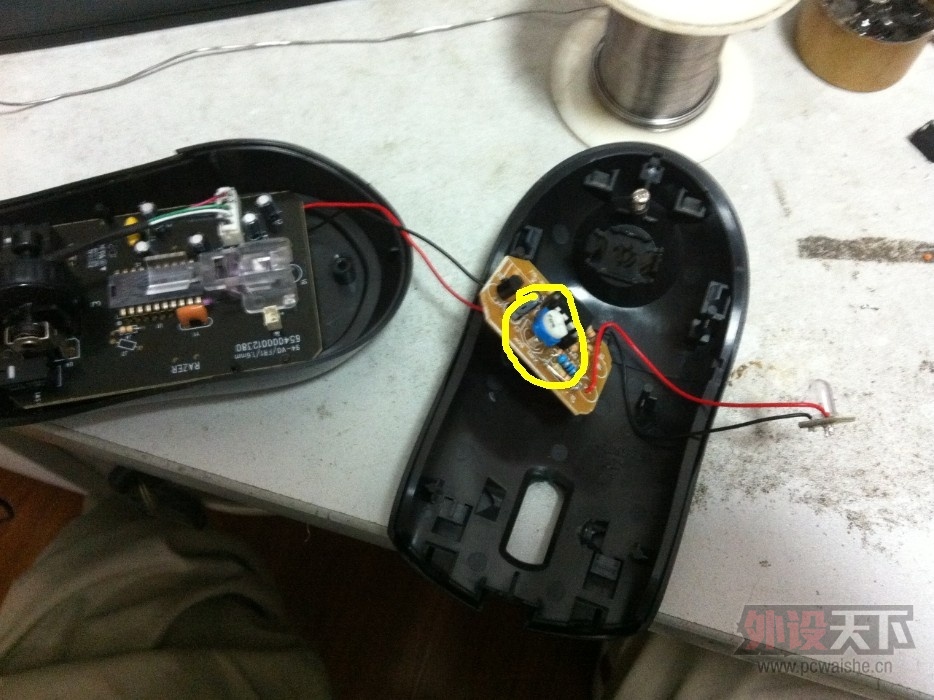

黄圈中的电位器可以调节灯呼吸的速度

还是用了原来狂蛇自带的LED固定板

下一步要攻克的难题是，怎么样把这块板子塞到蛇哥娇小的身躯中
骚鼓了半天，左右摆姿势这个位置最好，插上电脑试了试，移动没有影响

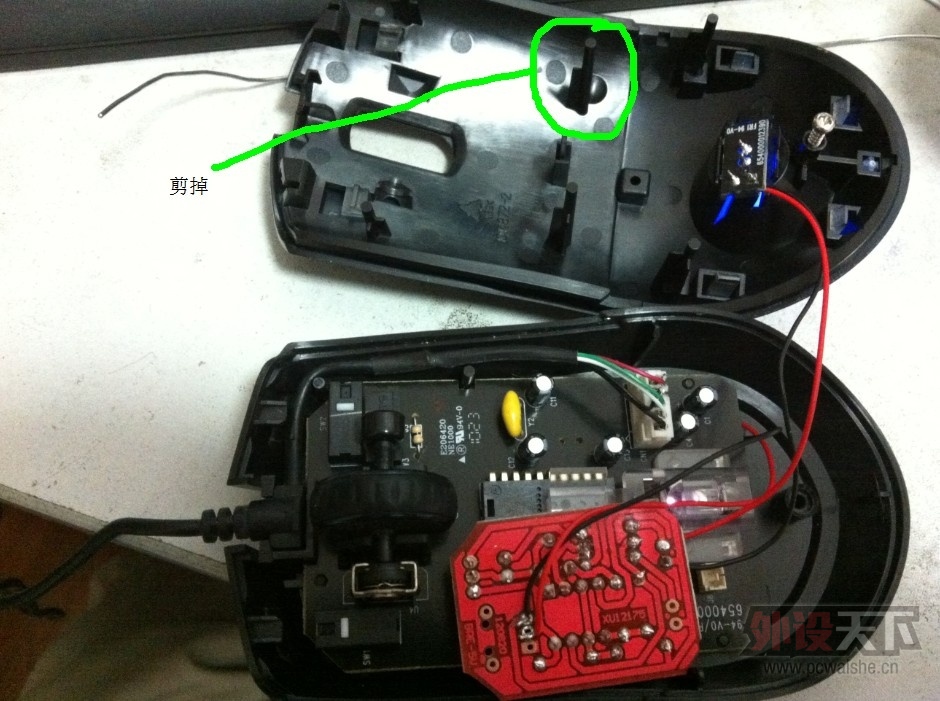

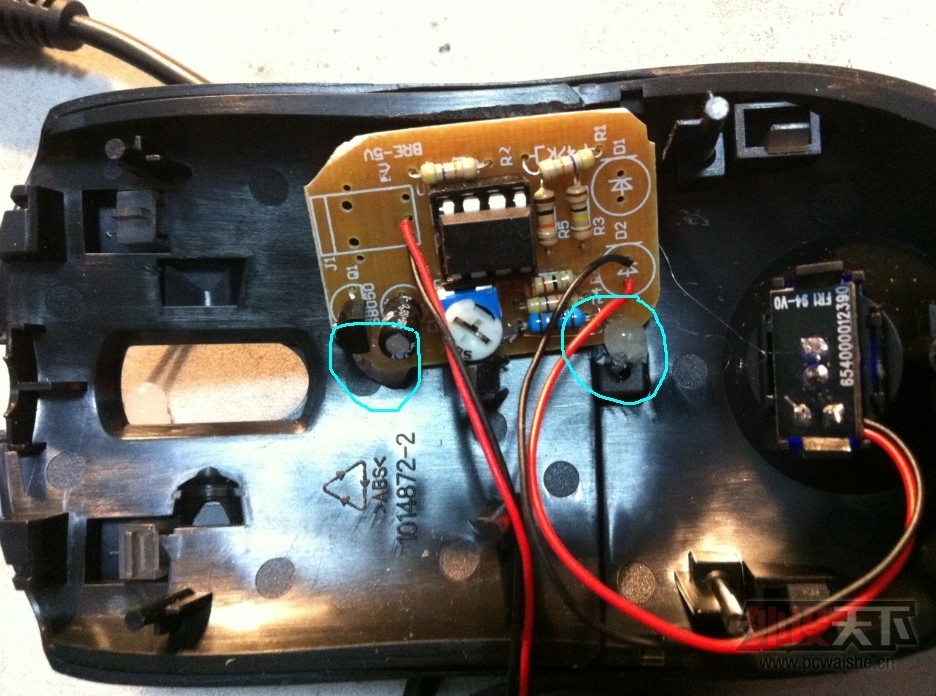

只是绿圈中的固定杆和板子有干涉，无奈，忍痛剪掉

由于PCB板子大了几毫米打磨一下

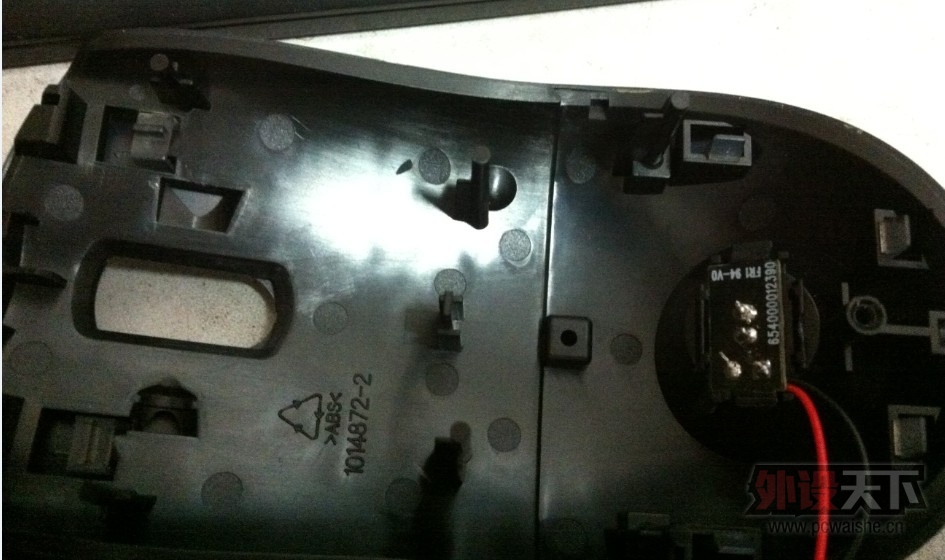

为了以方便以后更换微动决定固定在背板上
背板上找了一个位置，点上热熔胶固定
这时偶心理不免忐忑不知是否能盖上

事实是，一次成功权限不够发不了URL贴上视屏地址
去掉中文复制到地址栏
htt去掉p://v.youku.com/v_show/id_XNTk2ODY2OTY4.html
