（已出）出个十分不一般的黑轴DK2108 自改版全键盘热插拔灯功能强大

xielehao@163.co · 发表于 2013-8-4 13:46

本帖最后由 xielehao@163.co 于 2013-8-6 12:08 编辑

出个DK2108自改变异版的键盘.此键盘是本人自改的键盘.改完几乎就没使用.总共打字不超过100个字！主要是为了玩.我喜欢折腾键盘.所以这类的键盘最后都是出掉了.自己没怎么留.现在此键盘依然做出售处理.此键盘可以说是唯一的啦！即使是我这里我也不想再做这样的了.而且要做也不是这价格了.工程太大了.现在800 出这个就不要还价了.键盘全新买的390元.键帽另外配的140元.等于改装工钱寥寥无几.
完全全新的DK2108键盘改造而成.增加了全键盘电路开关.增加了三个用来控制灯光的按键.全键盘灯位改为热插拔插座.每个轴上的灯都可以自由改变！键盘亮度10档调节.动态N种调节加动态频率调节~！自带呼吸效果.呼吸效果8档位呼吸频率调节！键盘自带记忆功能.如此次灯光设置为适合自己的灯光效果.下次通电依然死此效果！下边介绍详细改装的地方：

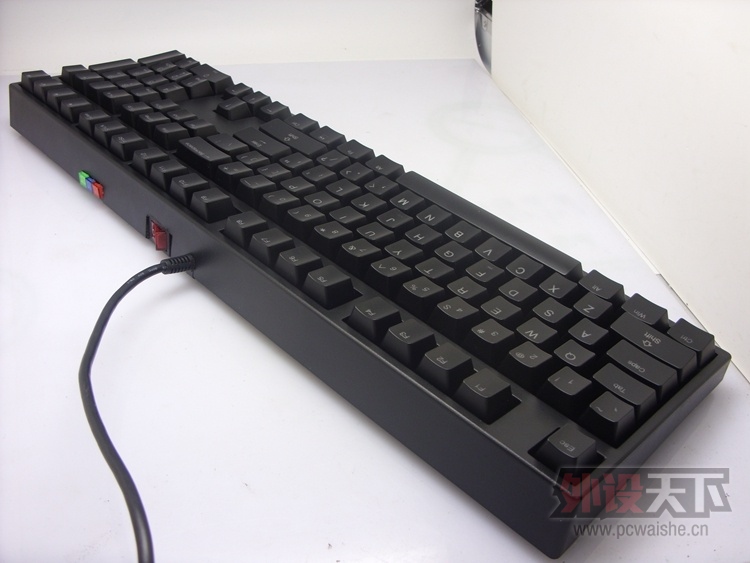

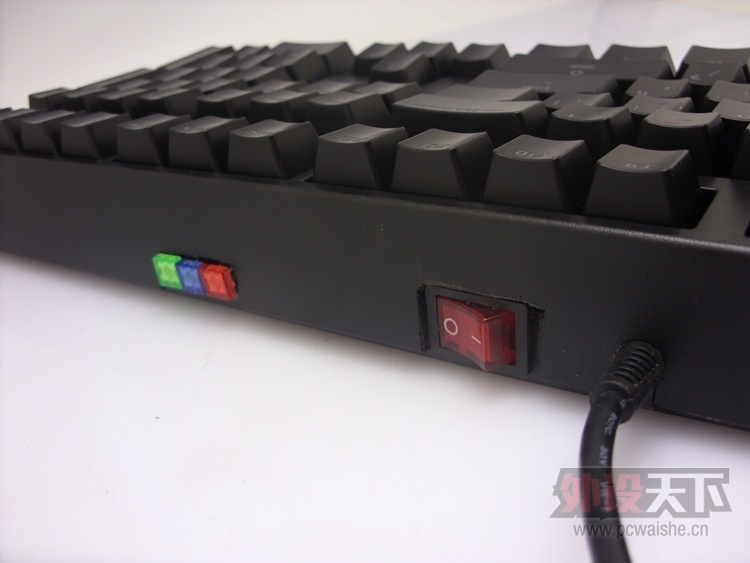

1.键盘增加总电源船型带灯开关.此开关键盘开启状态为灯亮.关闭时候为熄灭状态.熄灭状态下键盘和灯光均不可用！方便用户不使用键盘时候关闭.另外不少主机现在USB接口即使关闭状态也依然有供电.影响键盘主控寿命.如此一来就可以在不使用的情况下降键盘彻底断电.使用的时候再次开启即可.

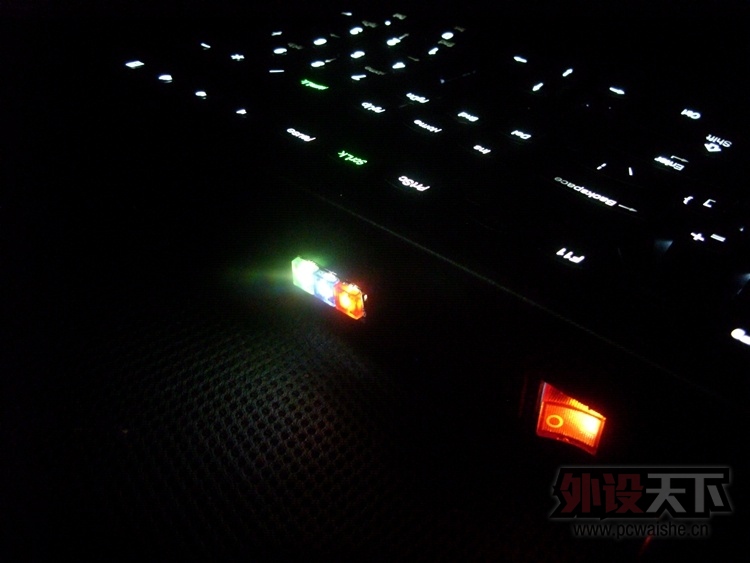

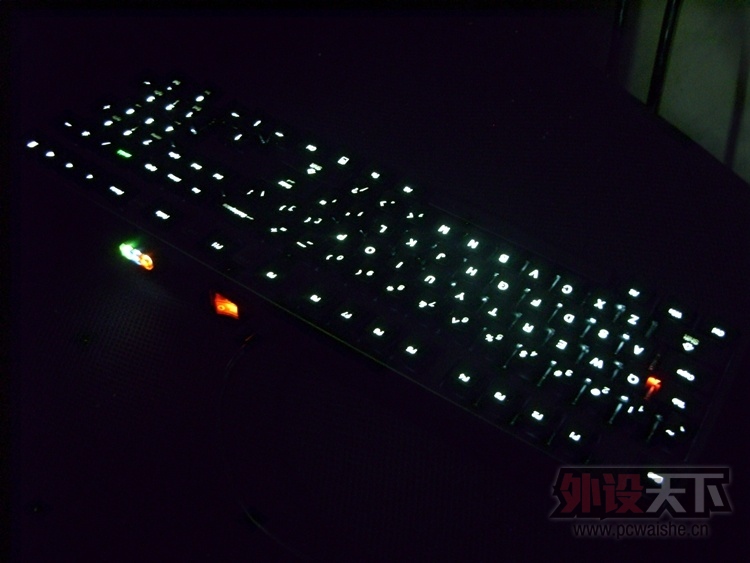

2.键盘增加三个控制按键用来控制整个键盘的灯光.三个按键为不同颜色分布在键盘侧面船型开关侧面。红色开关长按状态下键盘灯光关闭.在静态常亮模式下红色灯光为亮度减.在动态模式下红色开关为频率调节功能.如调整呼吸间隔时间.如调整闪烁频率等！蓝色开光为动态模式调节.键盘在静态情况下按下蓝色开关为切换至动态效果.在动态模式下按蓝色开关键盘变换动态模式.绿色开关为静态模式调节.如键盘在静态模式下按下此开关键盘自动切换为静态常亮状态.静态模式下按此开关为亮度加.

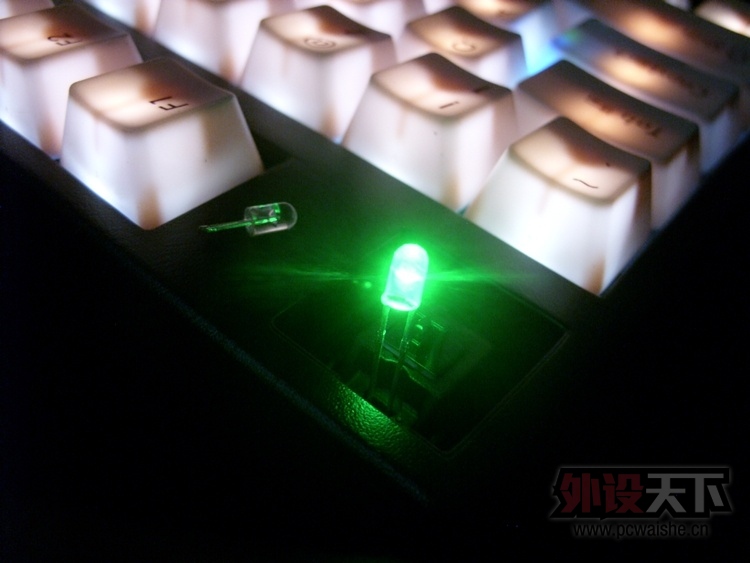

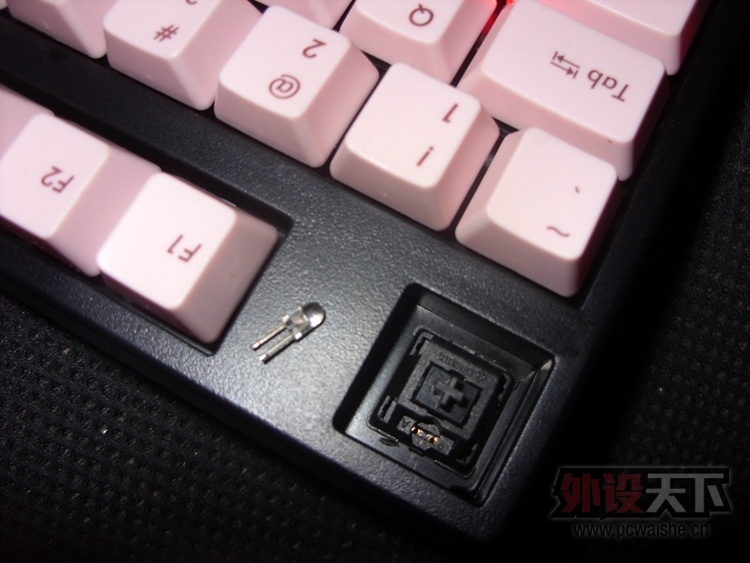

3.键盘所有的轴都改变为可插拔灯设计.每个灯都是可以自己换的.现在似然默认是白色的灯.但是大家可以根据自己需求自己搭配颜色.换灯即可.只需找个别针镊子尖嘴钳等工具轻轻挑出或者拔出原有LED灯即可.新换LED请自行调整LED脚长短.注意正负极性.

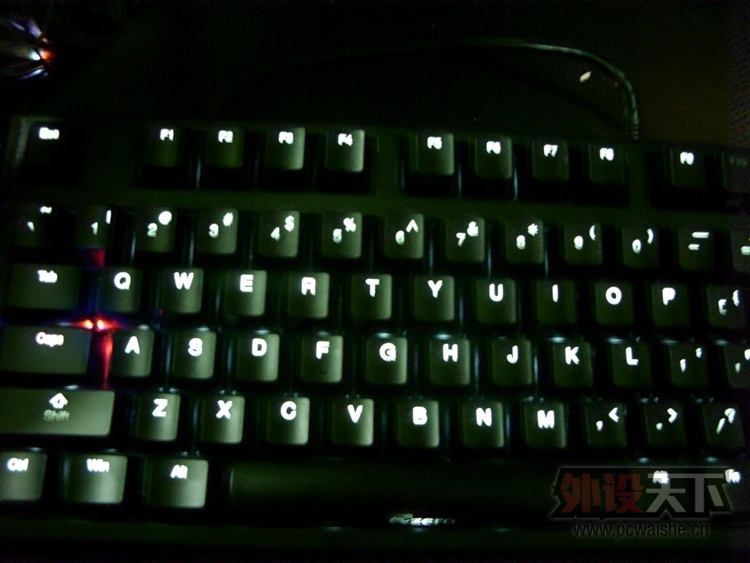

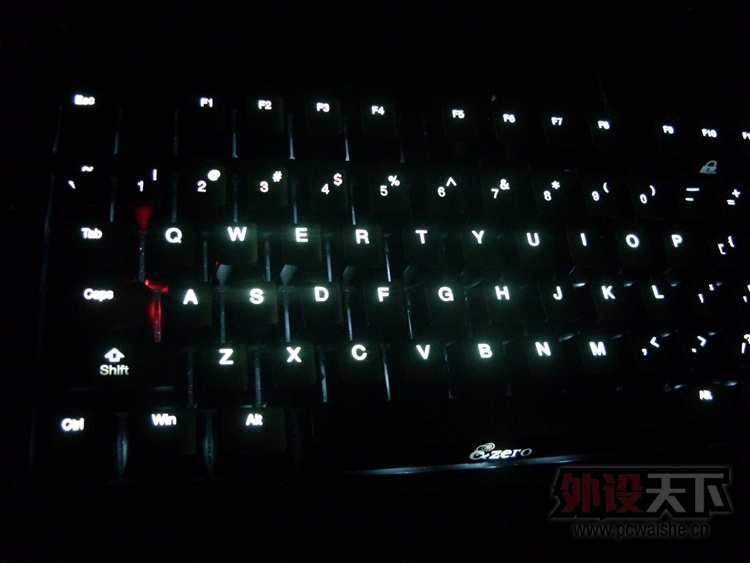

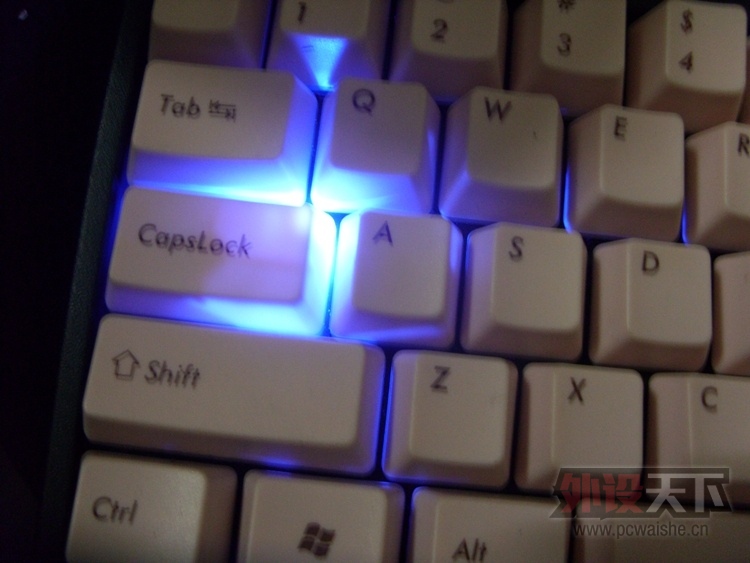

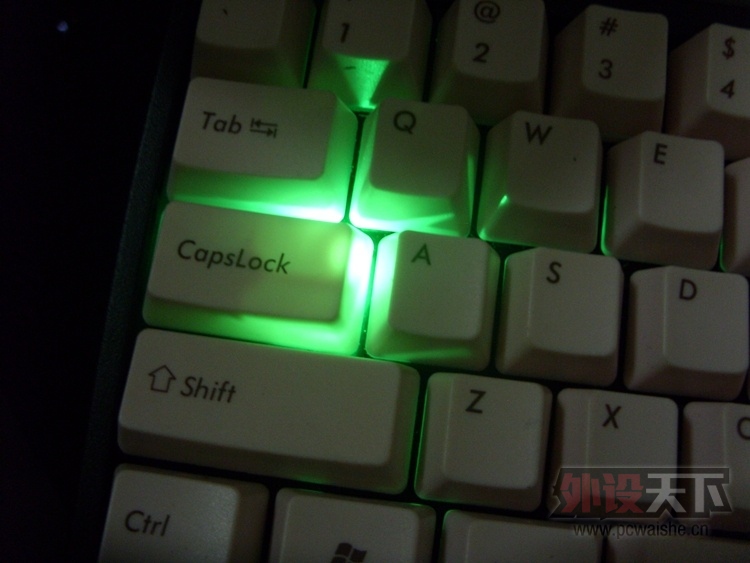

4.键盘原有大小写灯为单个.不开启大小写状态下此灯不亮.我特意修改电路.增加一颗七彩LED灯.如此一来不开启大写时候此键帽依然灯亮.开启后缝隙处有其他色LED灯透出.并自由变化颜色.很炫的功能哦！
5.反转回车键已达最好效果.此2108的回车默认很奇葩的设计为反的.也就是灯位向下.无法使用透字键帽.通过打孔飞线方式连接连接此键位才将其矫正过来.这样就最好效果啦！2108改灯唯一一个麻烦被我排除了！但是如果是2108S改灯的话就不用此步骤了.

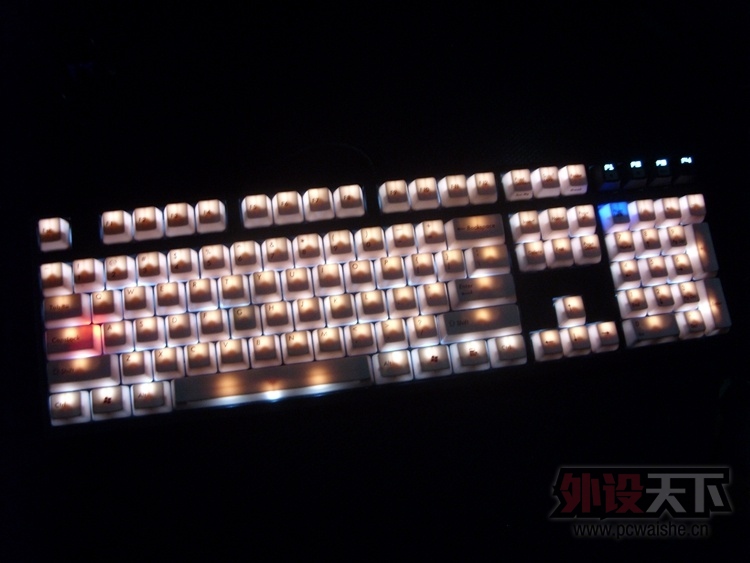

6.增加空白按键灯位三颗.方便以后DIY彩虹键盘时候最大亮度照亮空白键.这样不至于空白键只有中间亮咯.

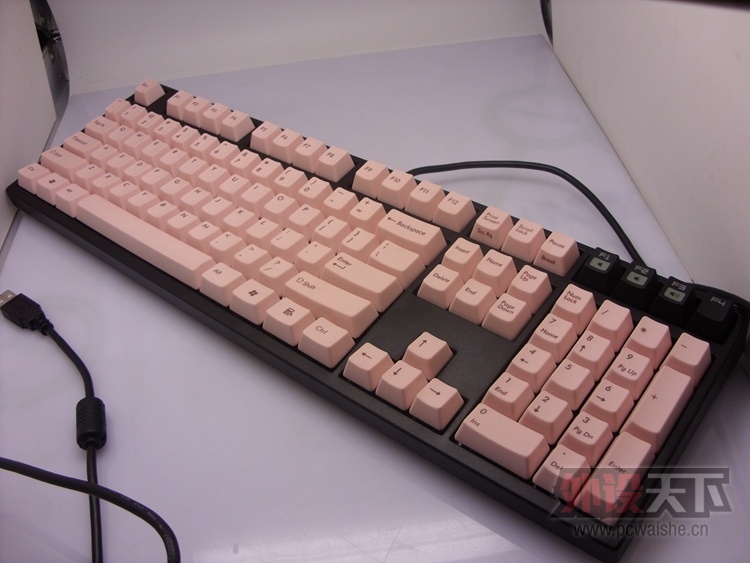

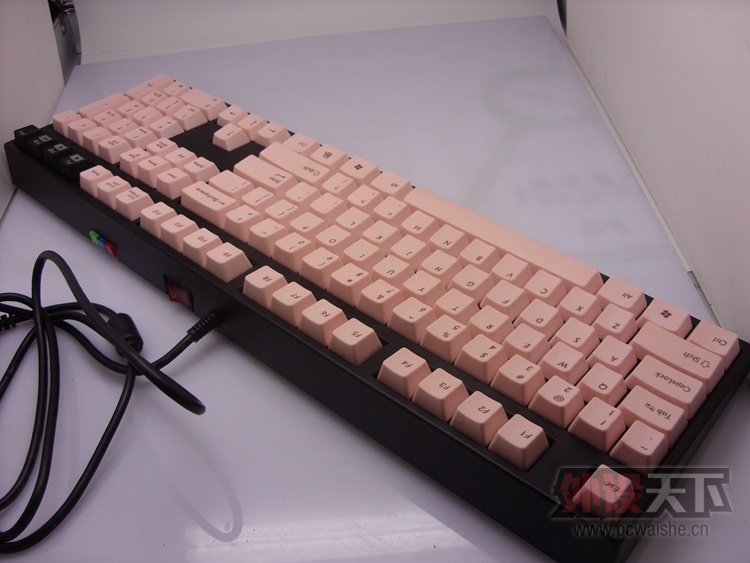

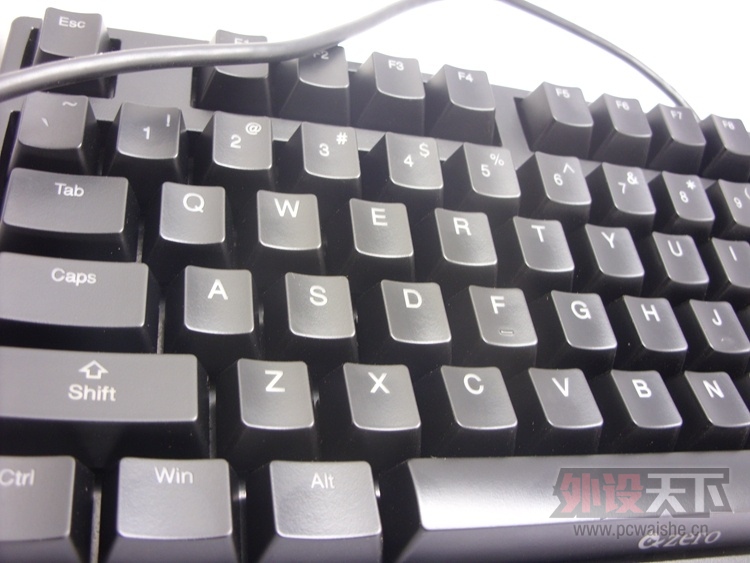

7.更换2108键帽为DK2108S的键帽.和DK2108完美搭配.功能一项不少.图标完全正确！此键盘的视频看下边的连接吧.视频做的比较垃圾.时间问题.而且没有经过处理.最后想弄个热插拔的特写的但是因为手中没准备镊子.用手拔试了一下是拔不掉的：（没有权限发链接在回复里发吧！——）

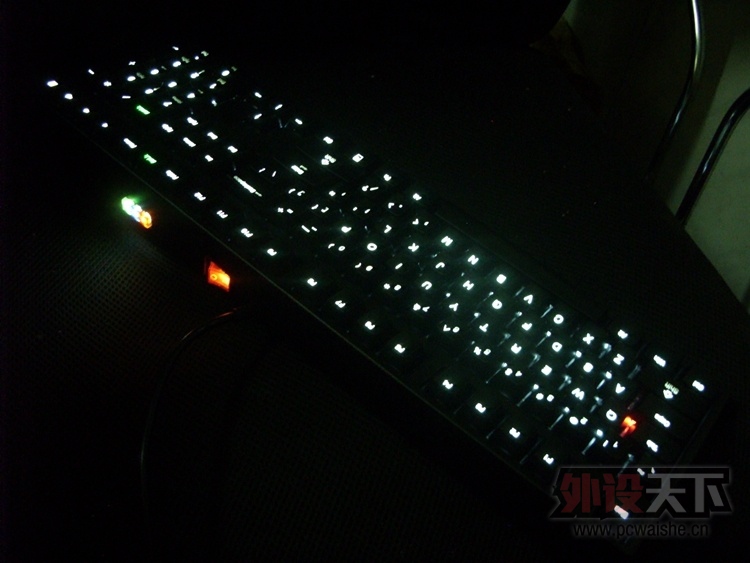

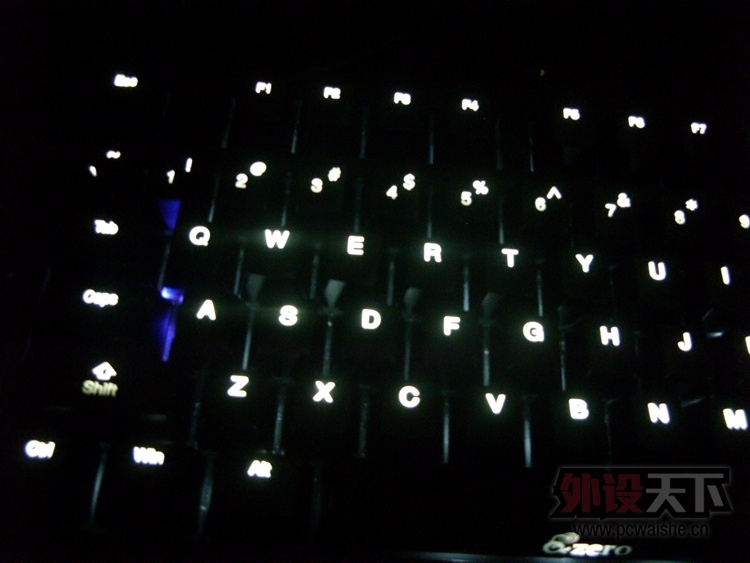

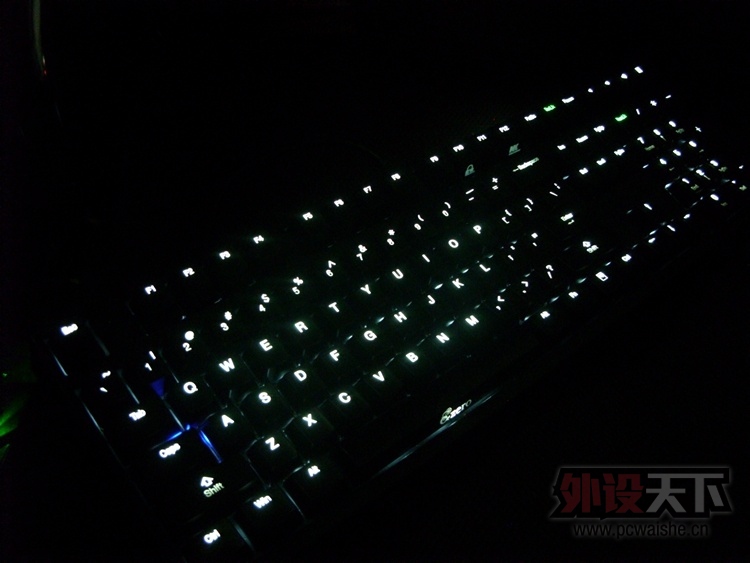

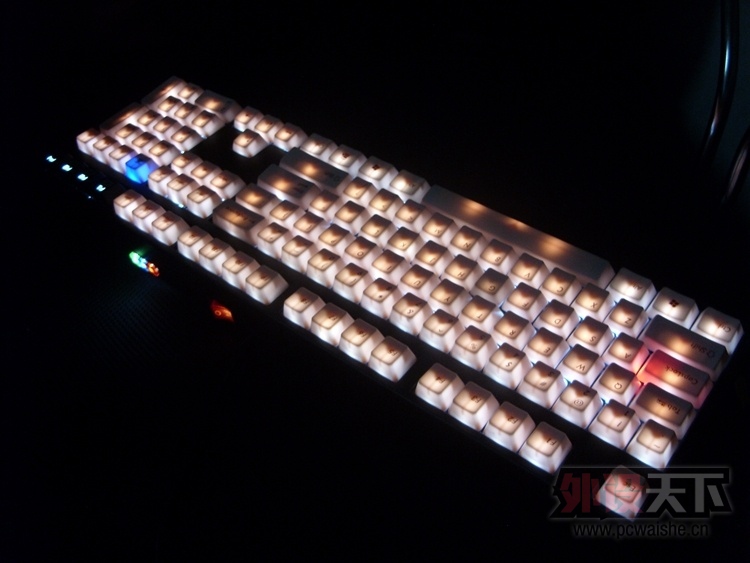

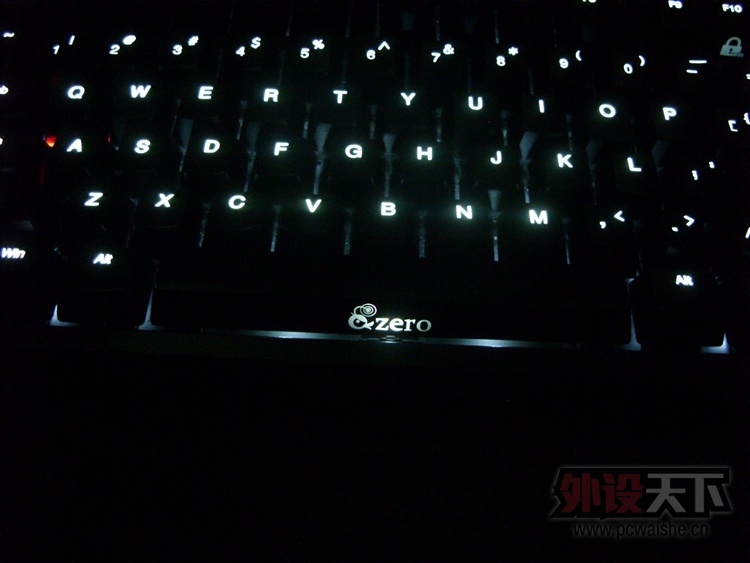

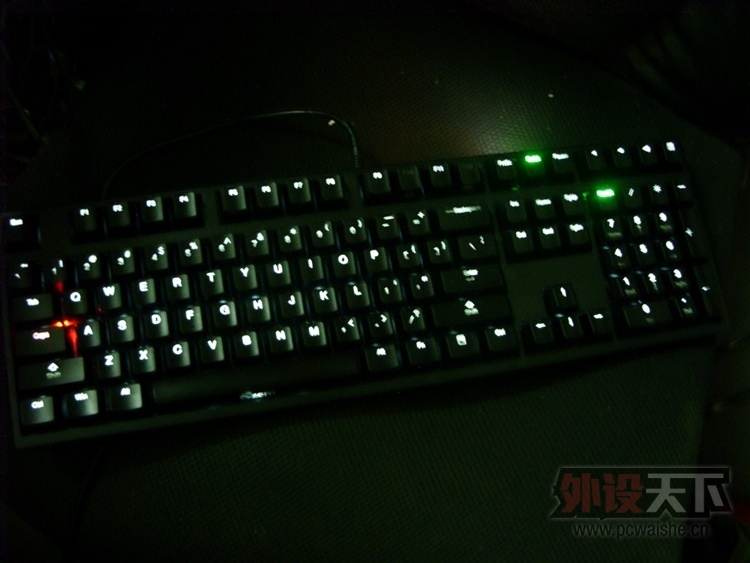

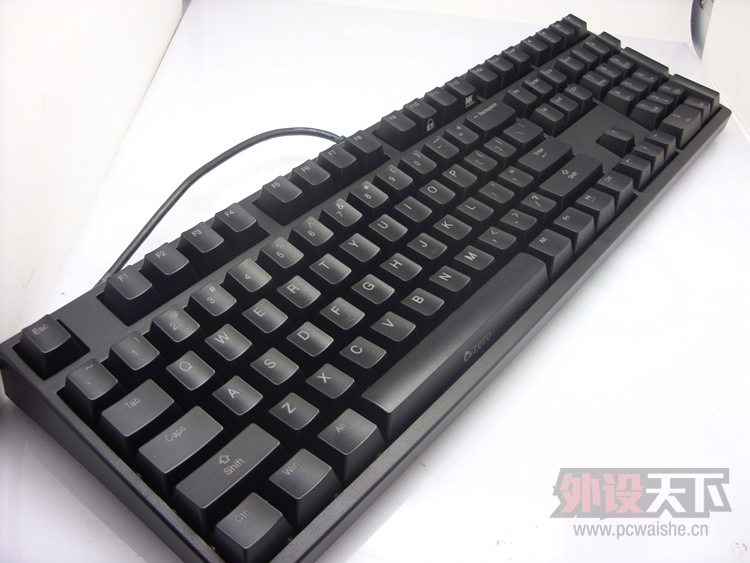

下边上个图吧.论坛里的朋友都知道我的拍摄技术垃圾.我的相机垃圾.本相机在拍摄灯光效果时候无一给力.不过也有好处是.这样朋友买到的键盘实物都会比图上的灯光效果给力.也能是给大家一点惊喜了吧！不要看现在灯光的颜色.那都是浮云.只要你轻轻一拔一插.一个崭新的颜色就出来啦.DIY颜色完全看你个人喜好.灯想换就换！

此键盘刚传视频到优酷.大家可以看一下效果.格键是侧放的.鸭子的键帽侧看才能看到效果.拍摄角度问题.所以空格键看不出效果来.
因为此键盘是手工改造.精密度以及改装较大.对键盘外观要求完美的以及喜欢原装的朋友可以忽略了.但是也欢迎围观！
