疯疯~颠颠 · 发表于 2013-7-24 14:59

binbinveo 发表于 2013-7-24 13:47
有想法不错。
不过需要改进的地方太多了。怎么固定PCB 怎么连接。
必须有详细的图纸的。你这样一个外壳子 ...

问一下螺丝该怎么画？

winnieshao · 发表于 2013-7-24 15:07

楼主仅仅画出了产品外观尺寸图，但产品不是一次加工成型的，还需要工艺员画出每个加工步骤的加工图纸。如线切割、铣床、磨床等等。
你去求求工厂的工艺员帮帮忙吧。

binbinveo · 发表于 2013-7-24 15:09

疯疯~颠颠发表于 2013-7-24 14:59
问一下螺丝该怎么画？

你需要准确的找到螺丝位置。。然后必须分上下步骤来画出来要不你这样的怎么来加工。。

疯疯~颠颠 · 发表于 2013-7-24 15:23

winnieshao 发表于 2013-7-24 15:07
楼主仅仅画出了产品外观尺寸图，但产品不是一次加工成型的，还需要工艺员画出每个加工步骤的加工图纸。如线 ...

已经更新了结构图，这样的行吗？

郁氏拉面馆 · 发表于 2013-7-24 15:27

本帖最后由郁氏拉面馆于 2013-7-24 15:31 编辑

ＣＡＤ好像可以转换成平面图纸的或者直接CAD话图纸呗，都会3D了这还不会么
还有螺丝孔画3/4个圈就表示螺丝孔，旁边标注如M3*5这样的就好，这个大学机械制图就有教吧
@珂小北 @你是我的烟丶

winnieshao · 发表于 2013-7-24 15:30

先画三视图吧，能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）。后面的慢慢来了。

idman · 发表于 2013-7-24 16:42

本帖最后由 idman 于 2013-7-24 16:46 编辑

光是这图我都加工不出来，没尺寸没比例没中心距就个3D视图其他面试神马样子？说明也没有。钣金和车铣不一样的。出你的图中体现是3个部件部件还有倒边，要分别画各个部件视图。要不天知道怎么加工。最后还要有张总装图。这样加工的才知道怎么加工要不真没办法做。

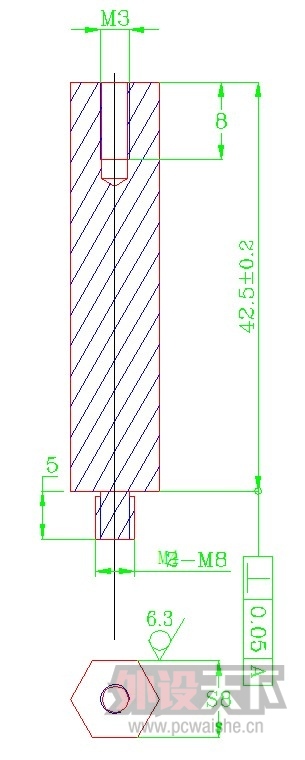

附一个零件图。

疯疯~颠颠 · 发表于 2013-7-24 18:07

idman 发表于 2013-7-24 16:42
光是这图我都加工不出来，没尺寸没比例没中心距就个3D视图其他面试神马样子？说明也没有。钣金和车 ...

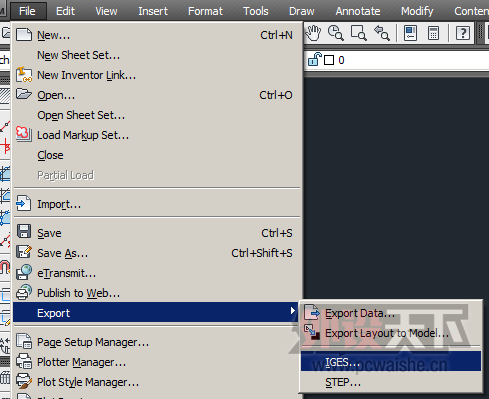

哦原来是这样。那3d的建模可以直接出工程图吗？我看pro e和ug好像可以，但是我的cad图导入不进ug里面，蛋碎。

Anderson997 · 发表于 2013-7-24 19:30

疯疯~颠颠发表于 2013-7-24 14:46
结构已经设计好了，就差转换成可以加工的图了

看起来有几个问题啊
1. 最上面和中间那层是靠卡口连接的？lz准备用金属的话
个人还没见过这种结构……很难装也很难拆吧

2. 中下两部分之间并没有看到有连接方式啊
PS:23楼说的不用考虑加工厂自有人做工艺
如果可能找个学过机械，材料的同学呗

Anderson997 · 发表于 2013-7-24 19:31

真心佩服拿cad画3维的
