【更新】plum 96 改灯 更换电阻提高led亮度【20P】

w5834989

用了一段时间的黄灯96    那灯的确很暗    有点受不了

后来问了A大 改R4电阻 可提高亮度 但是A大说到明白了 如果电阻改低 肯定会影响键盘的寿命的

但我明显就是个灯控了 不管 直接杀入电子市场 买了各种阻值的1206贴片

因为麻烦A大好多次了 所以也发帖问过论坛的大神 发现96的电阻是301 一开始的想法是给改220欧的 自己试了之后。。。    跟没改一样

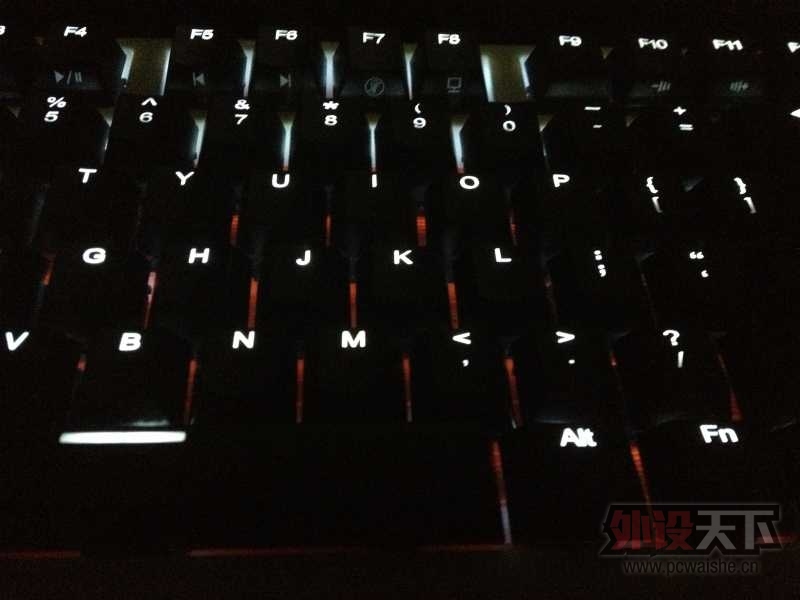

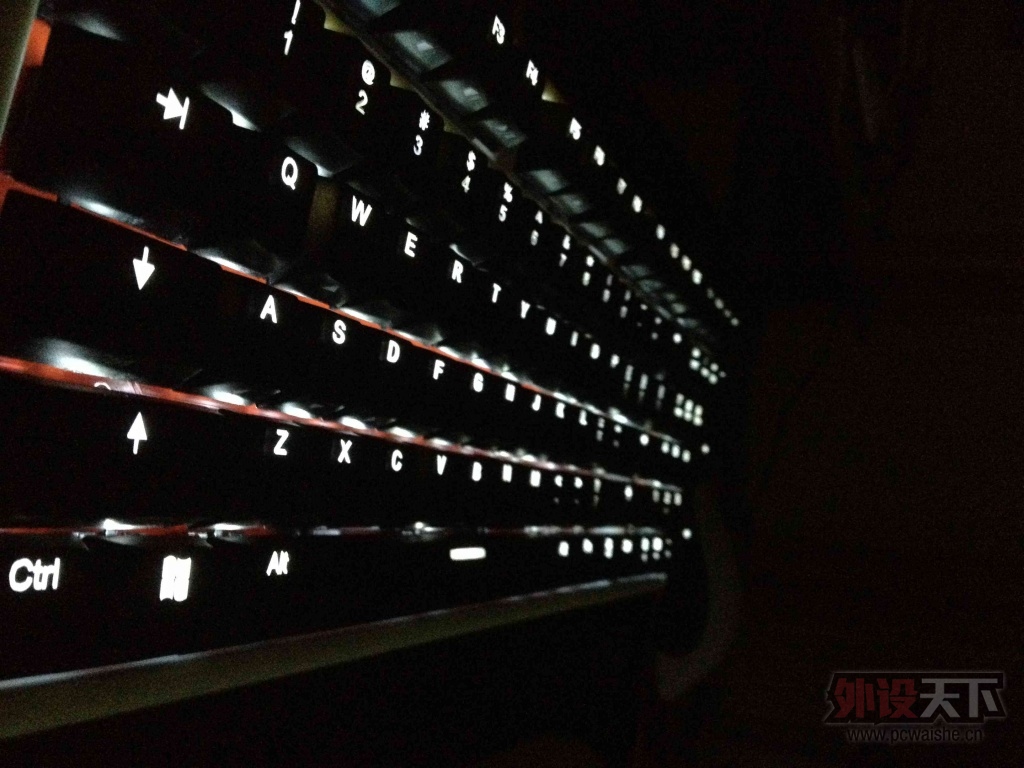

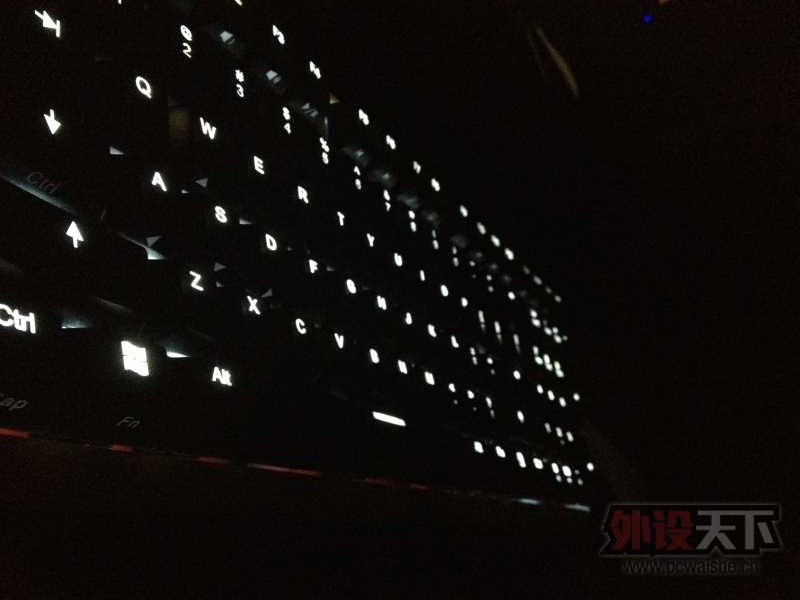

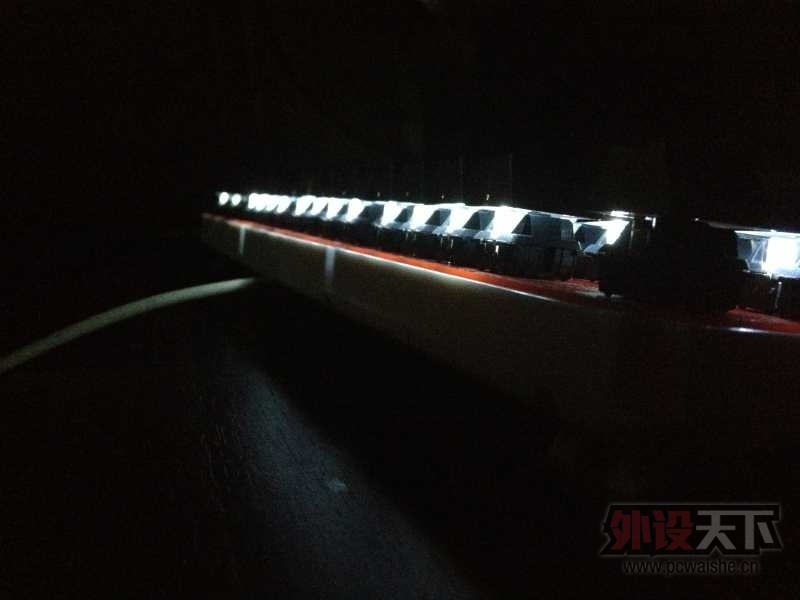

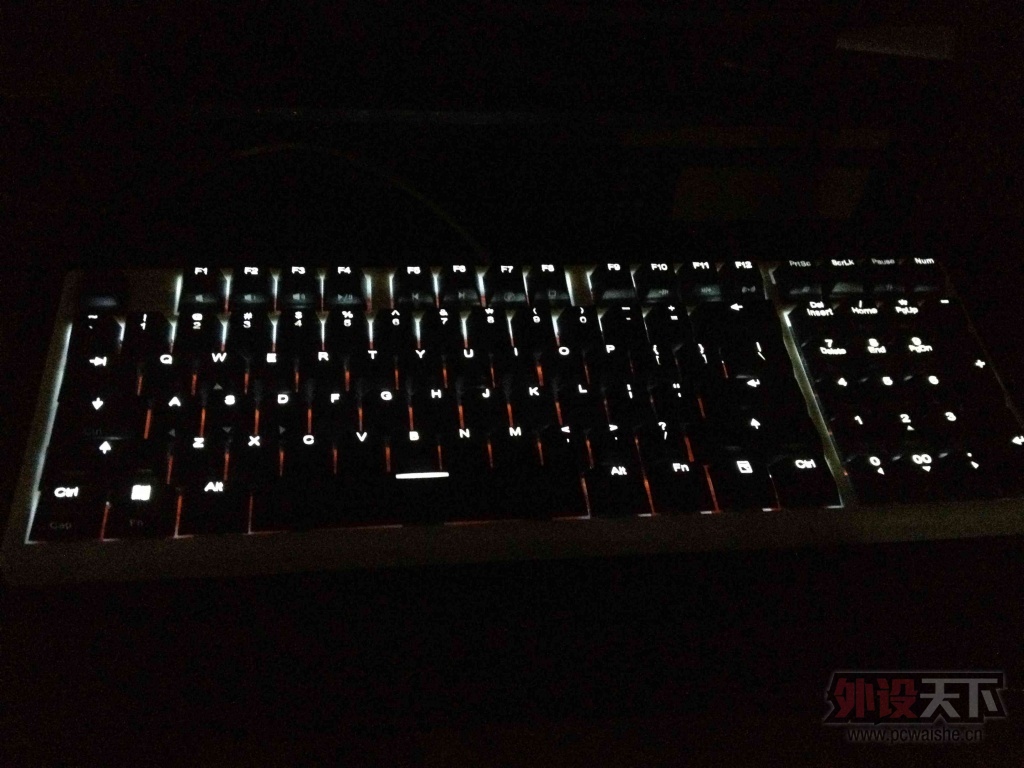

怒了 直接给改180欧 结果就是 亮瞎。。。

要的就是这感觉

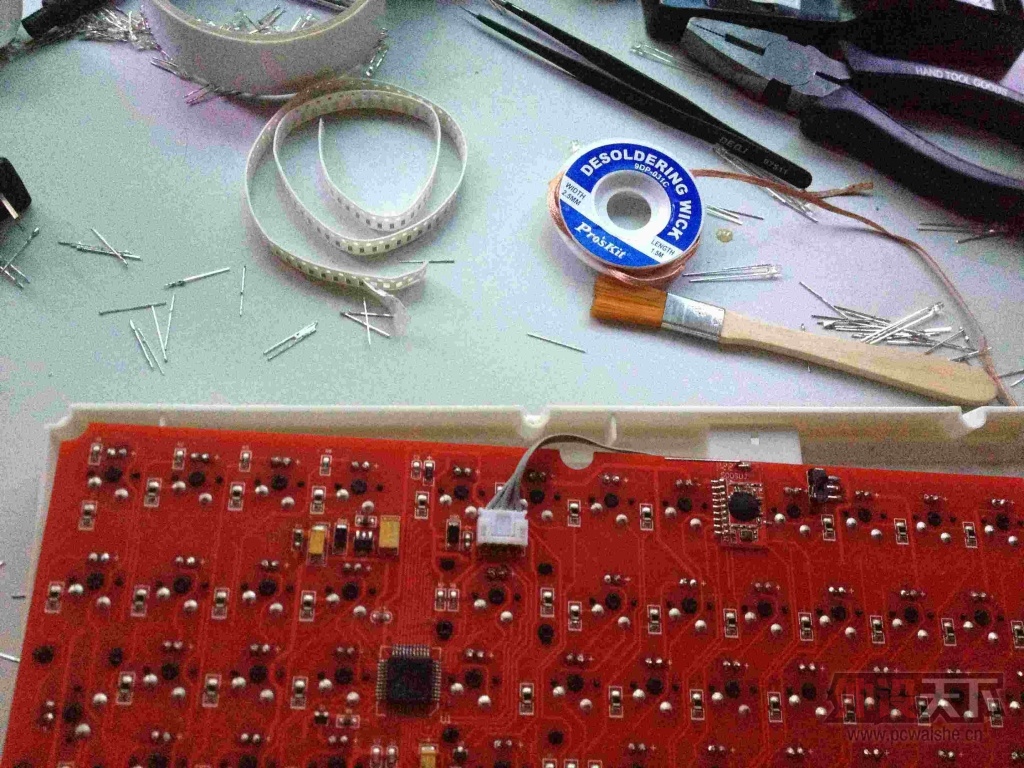

话说拆了192焊点 又接了192个焊点   好像搞了3个小时左右了。。。  本来叫女王给我把过程拍下来的。。   结果给来一句  老娘要去逛街   我手臂现在好酸。。。 不过今天也真的够黑的了   烧了把烙铁

又到处找卖烙铁的地方   大中午啊。。    30+度啊    说多都是泪

http://www.pcwaishe.cn/thread-486514-1-1.html    这是之前的黄灯没改电阻的..    刚改完有点成就感  不下2小时心中就开始吐槽了..



玩了几个键盘 发现折腾96的时间最长 因为很喜欢这个布局 但是细节上还是有些地方有点小问题 但是平常使用还是没什么大问题的 好了 吃饭去了 喜欢的朋友就顶一下呗 又不会怀孕 嘿嘿

w5834989

抢完沙发 吃饭去

3D大章魚

路過看看

antkook

如何改电阻，之前想改84，本来红灯，貌似电压只需2.2，所以没改成~

w5834989

antkook 发表于 2013-6-28 20:32
如何改电阻，之前想改84，本来红灯，貌似电压只需2.2，所以没改成~

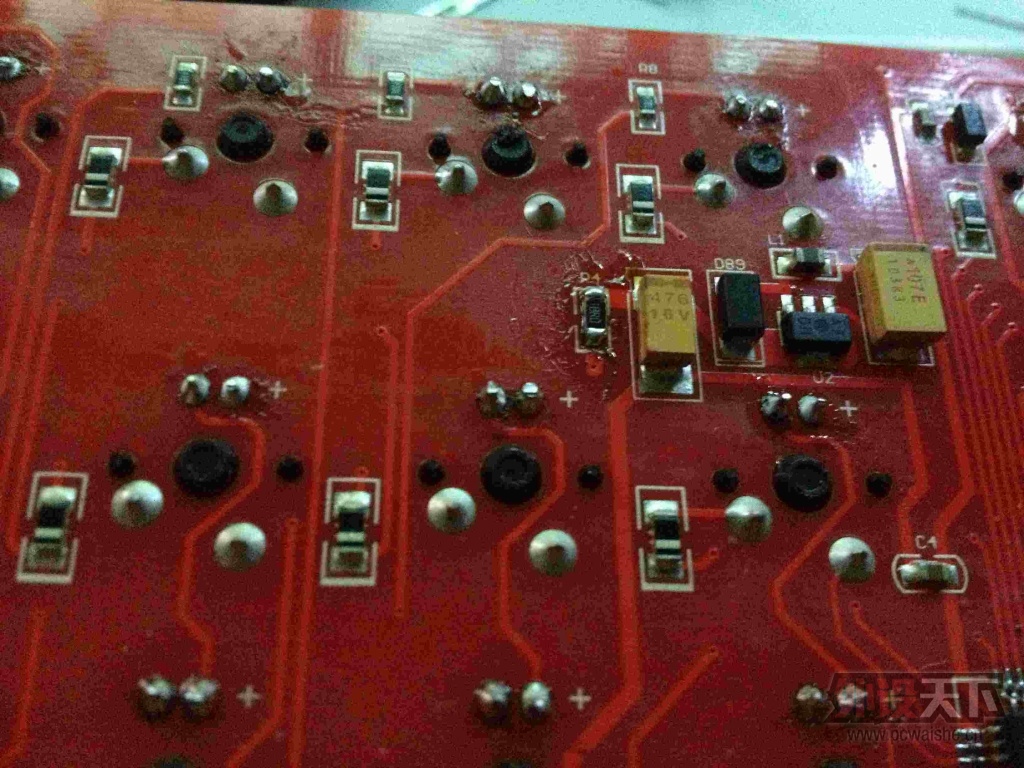

更改r4的贴片  原本301   我改的180r

LuckyBird929

换到150 也木有亮瞎..........

换到100 功率管D2就烫手

呃这也有

  帮顶了  今天刚改完红灯 好蛋疼的说

flcc

w5834989 发表于 2013-6-28 20:33
更改r4的贴片  原本301   我改的180r

180？还是181？

jihang1991

感觉好复杂

w5834989

LuckyBird929 发表于 2013-6-28 20:43
换到150 也木有亮瞎..........

换到100 功率管D2就烫手

对比之前昏死的黄灯来说…   是亮瞎了…
