拆解

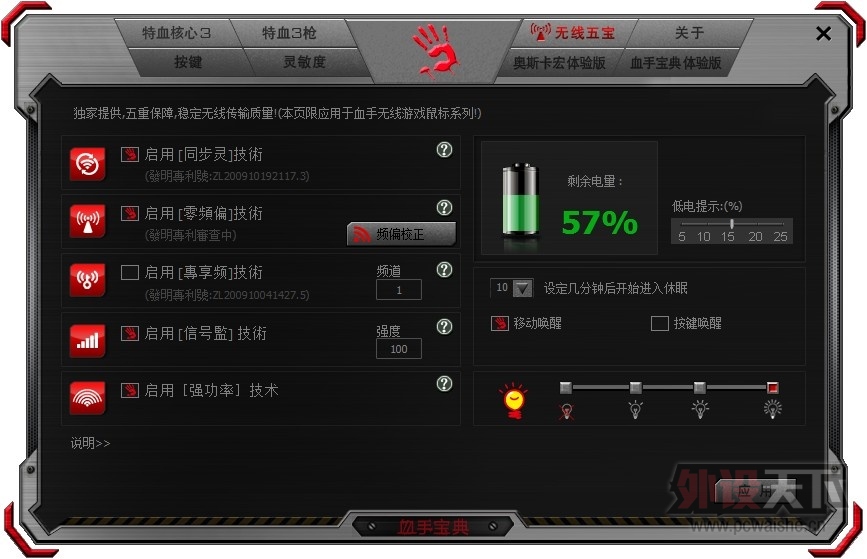

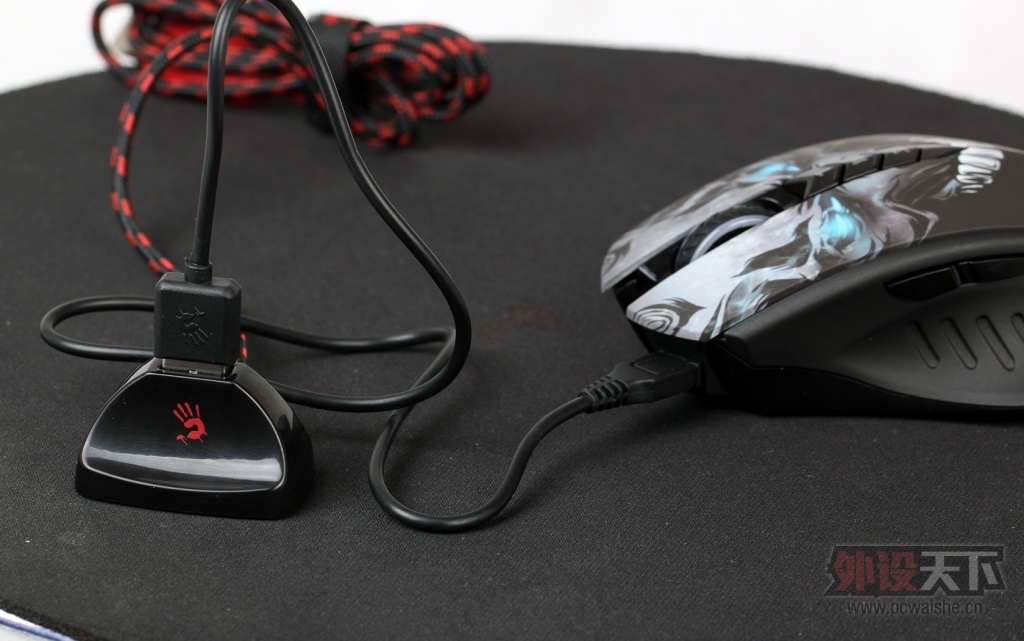

R8采用了内置锂电池设计,所以不需要更换电池,这无形中给我们又剩下了买电池的钱。关于续航性能,官方给出的标准为充电次数:高500次,充电完成:2.5小时,连续使用:27小时,移动唤醒:300小时,按键唤醒:2年。不过,具体这款锂电池怎么样,我们还是要经由拆解来看喽。

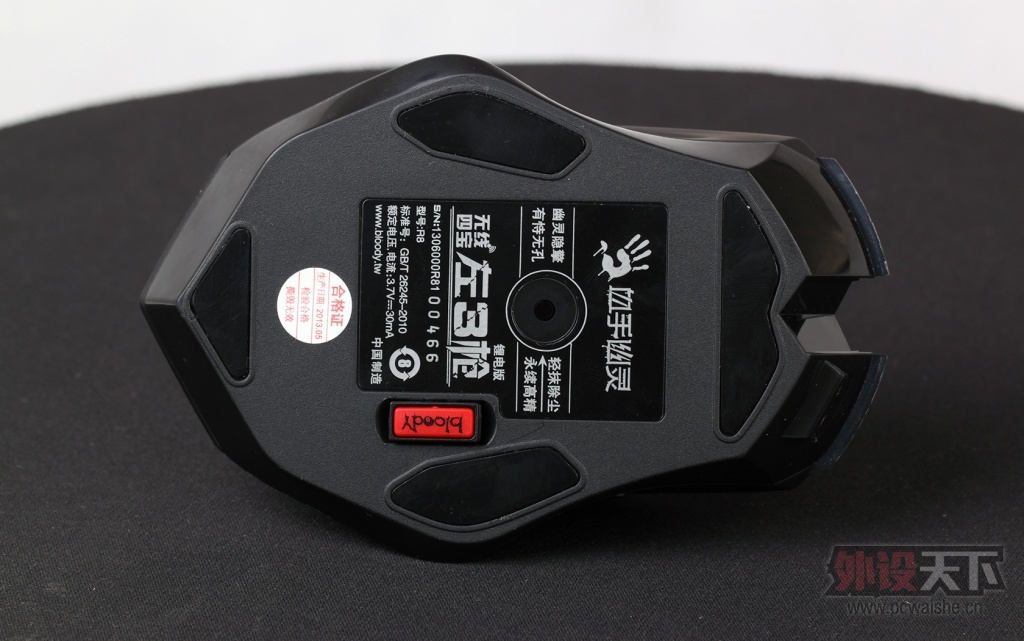

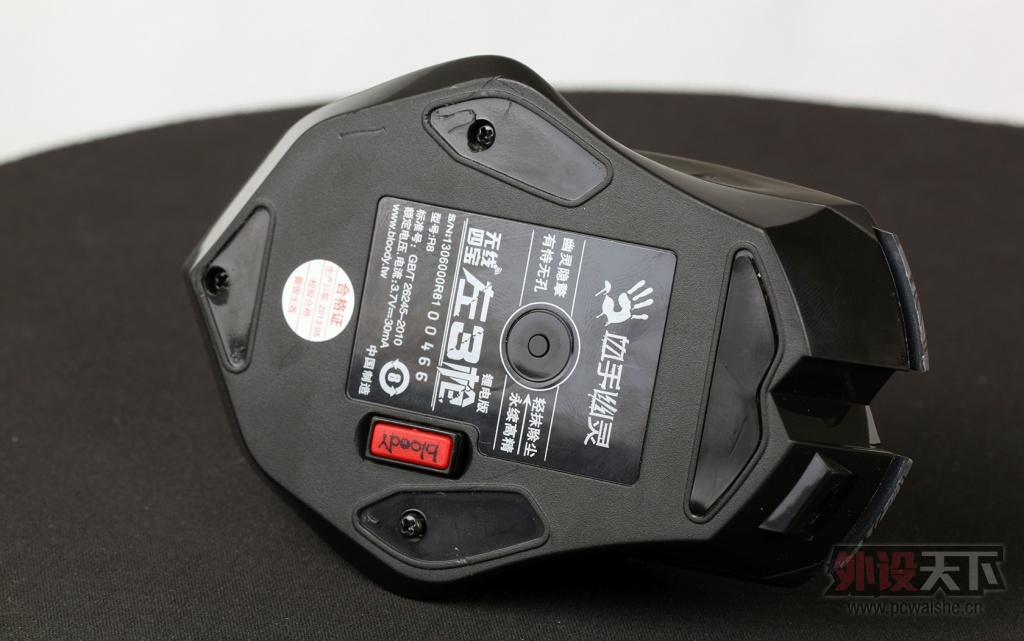

首先是拆除脚垫,R8共有4颗螺丝隐藏在脚垫下方。
卸下螺丝后,鼠标并没有松懈开,内里应为卡扣式。

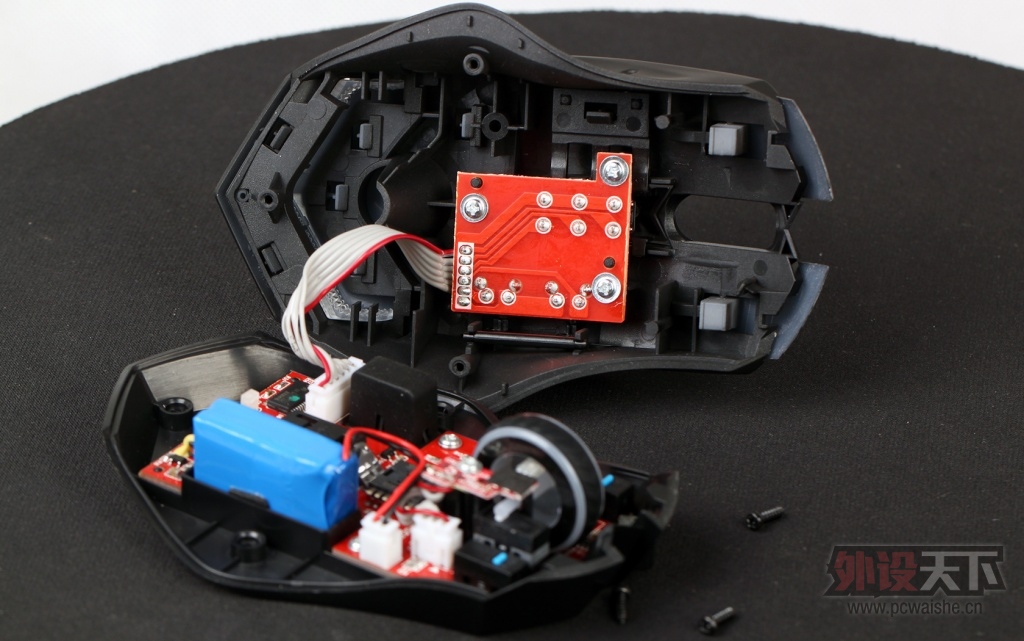

打开外壳,电路板采用了橘黄偏红的颜色,分为主电路板和副电路板。

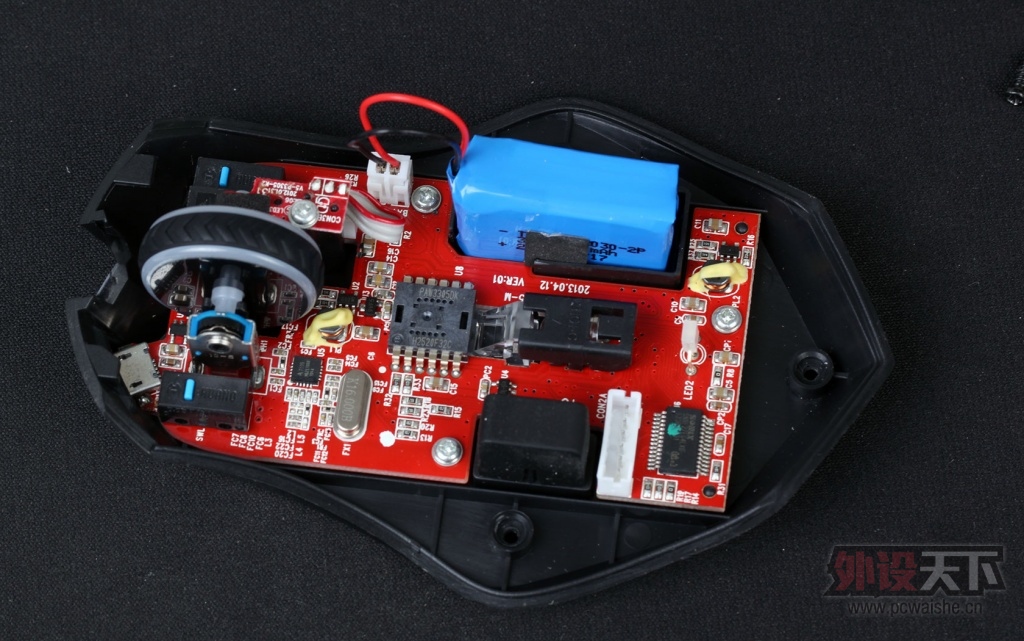

主电路板全图。蓝色部分就是R8的锂电池了,与之对应的下方的黑色突起,则是NANO接收器的“仓库”。

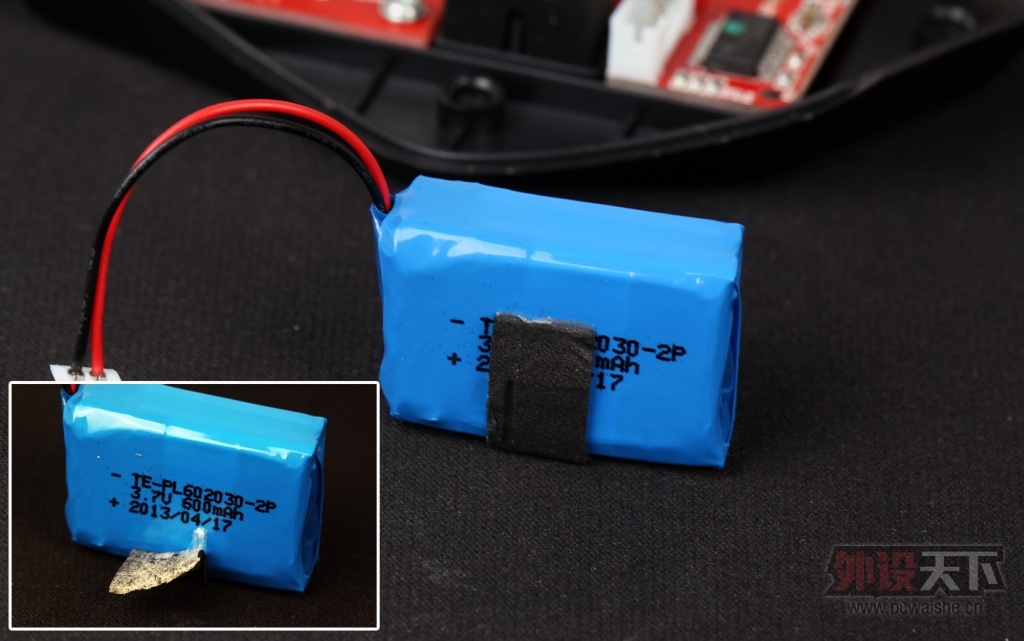

锂电池,3.7V,600mAh.

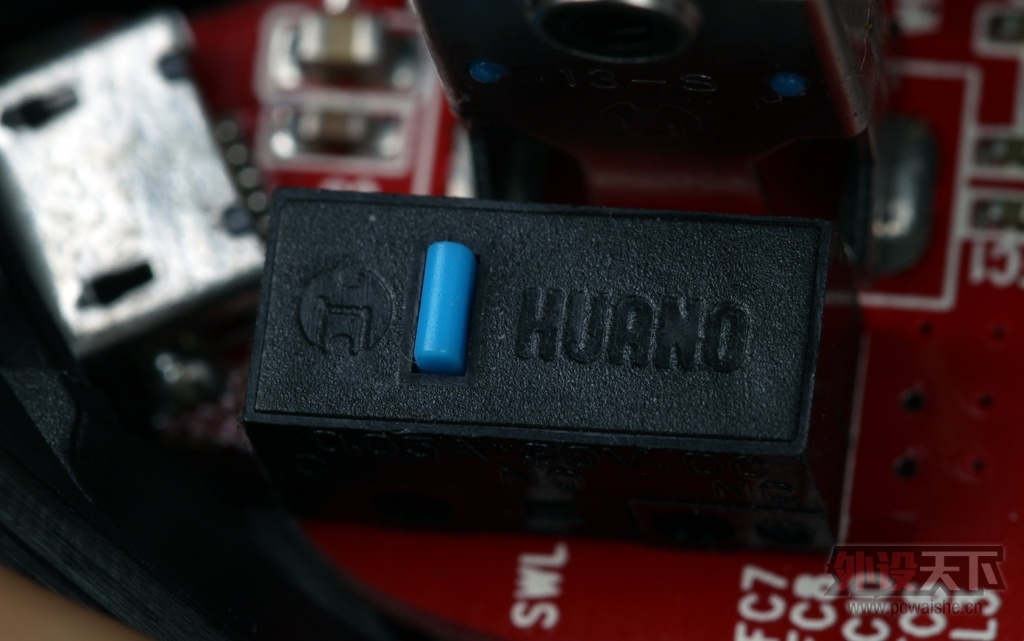

另一个重要部分,左右微动——华诺蓝点微动。对于华诺蓝点,论坛里已经有不少技术贴,感兴趣的坛友可以自己搜索一下。这款微动具有1000w次寿命,段落感强,手感类似黄点华诺,黄点华诺经典微动的升级版,按键力大约在1.0n。
原相光电的的PAW3305DK引擎,最高移动速度3200DPI,属于中端的游戏鼠标引擎。
滚轮旁边的另一部小电路板,上面还集成了滚轮的LED灯。

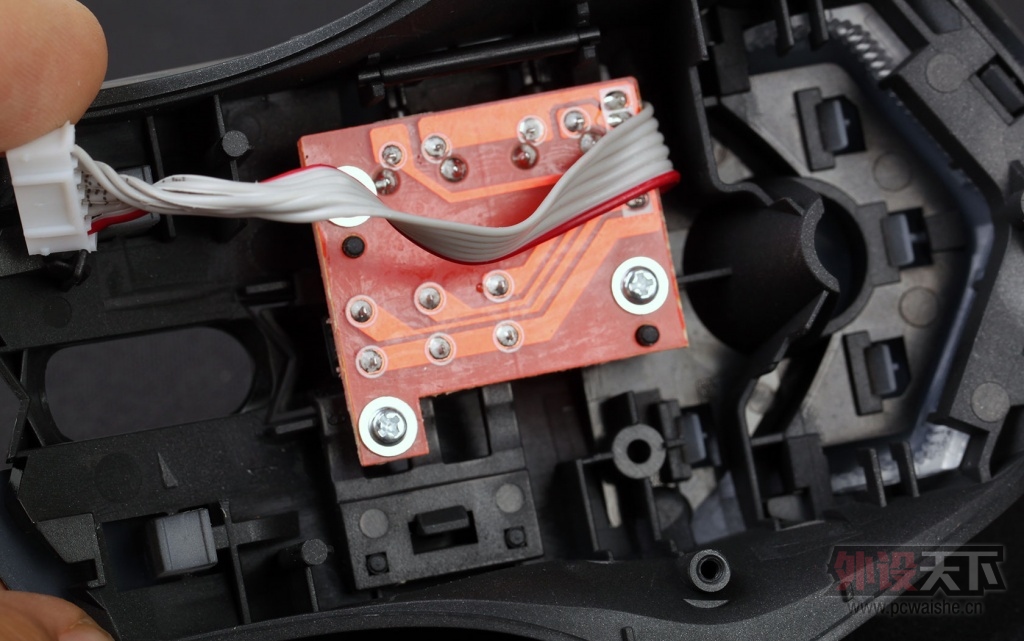

副电路板,由3颗螺丝固定在顶盖上面。整个鼠标并没有另外设计配重。
不管是主电路板还是副电路板,焊点都很干净,走线清晰,赞一个。

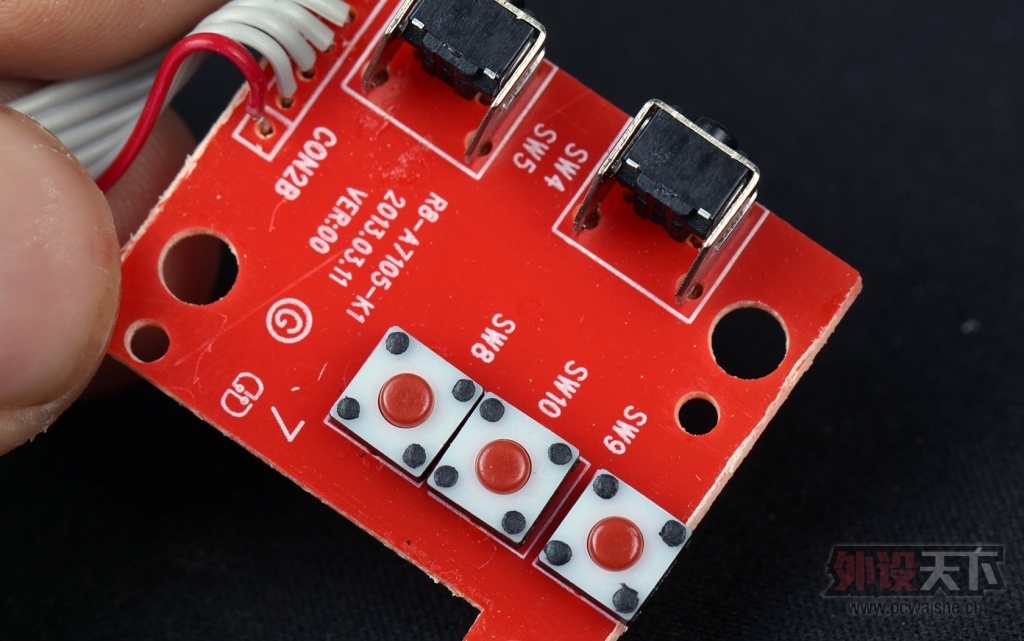

副电路板正面,3个红色按点就是滚轮后方3个按键的对应部分。

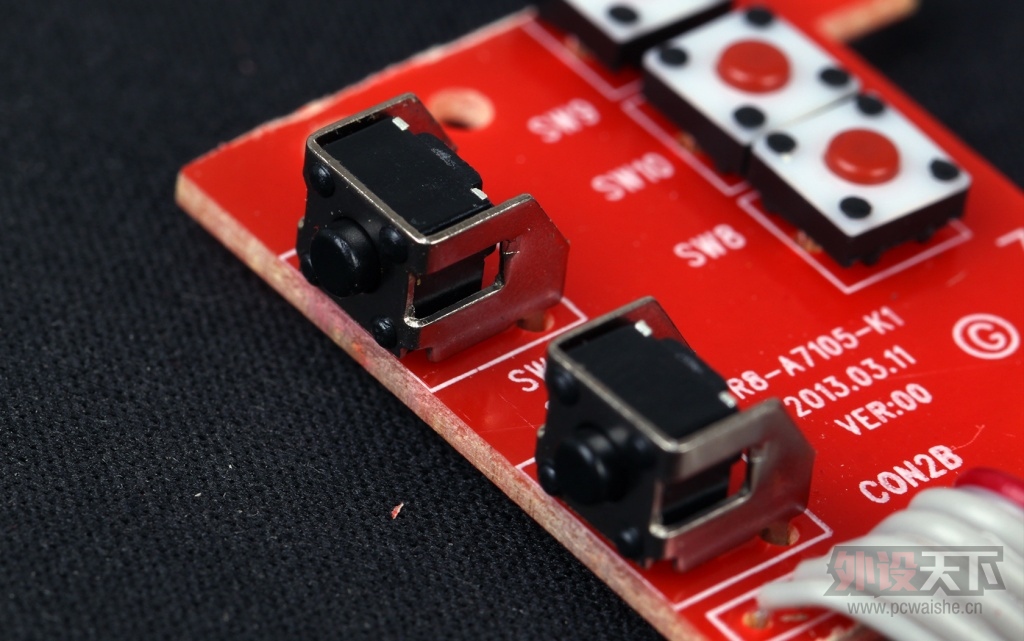

侧键微动。
左右按键的按键柱。

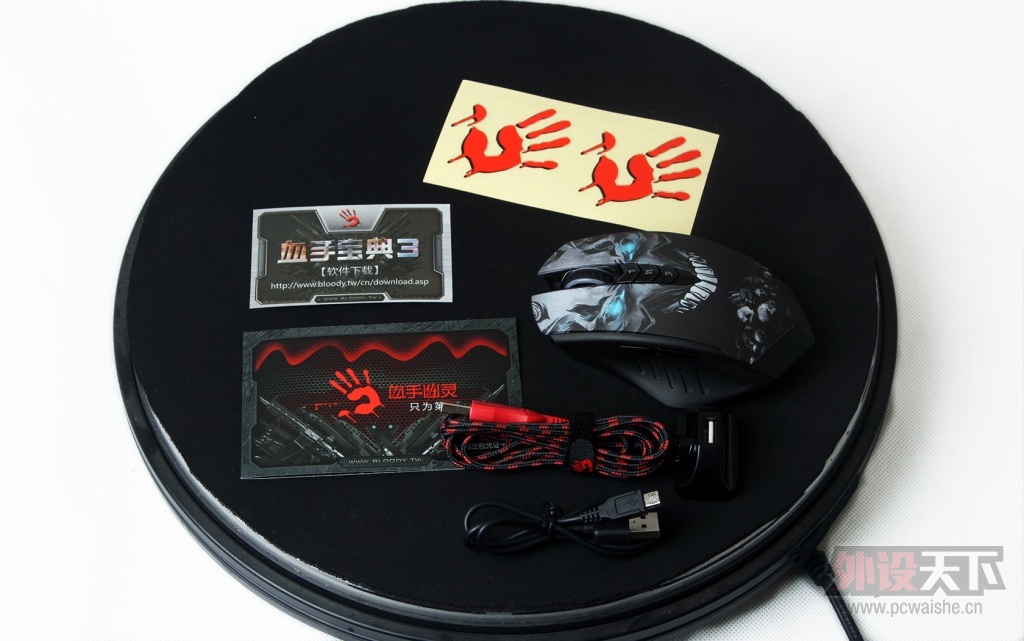

最后,来张全家福。
|
|
