赛睿6GV2 无故大量键失灵。。求大神指点。。

felix_pipi

RT 赛睿6GV2 无故大量键失灵。。

无进水，初步检查工作--测试轴无坏，万用表简单检查印刷电路有划痕位置无明显开路，检查二极管无击穿，检查电阻无烧毁，每个轴到IC的电路均可导通。

第二次检测发现了一点小问题，万用表打在20兆欧档，分别测试二极管，发现大部分正反向阻值均相差很大，仅有几个正反向均呈开路状态。。。

小弟电器知识只有皮毛。。。会做的只有这点点。。而且。。还不知道是不是都对。。。

具体的都在图里，请大神过目。。。

坛子限制图片只能200K。。。压缩后可能会有点看不清楚。。。

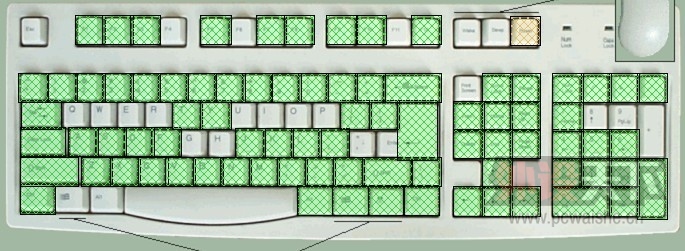

第一张是测试键是否能用的。。。貌似全部有20多个不能用。。。

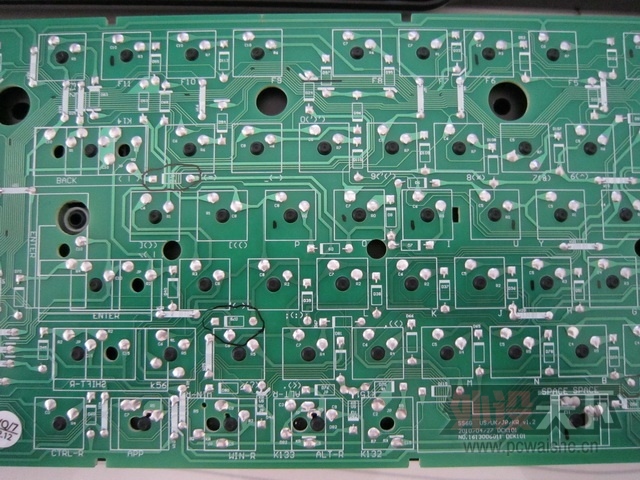

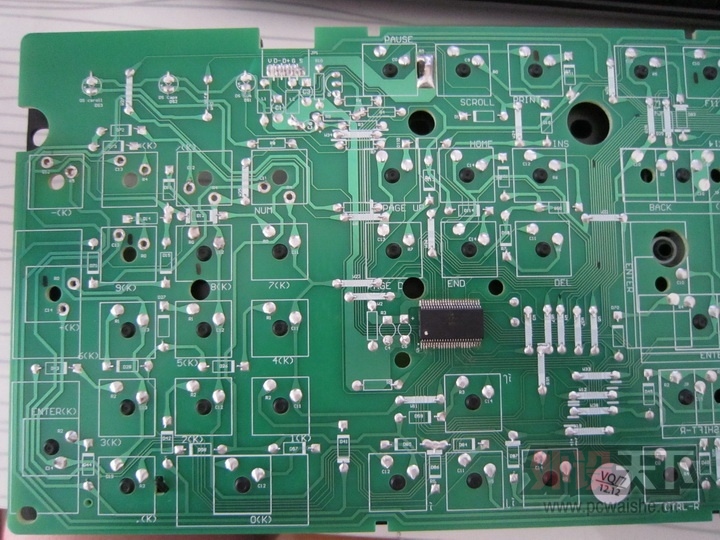

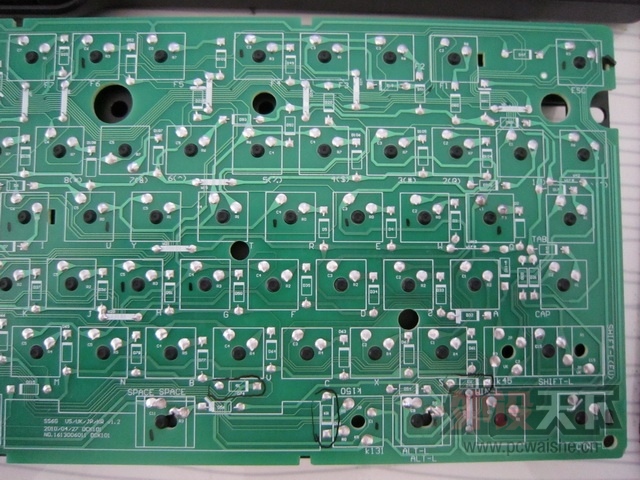

这三张是PCB的特写。。。被我用记号笔圈出来的几个就是测不出阻值的。。。

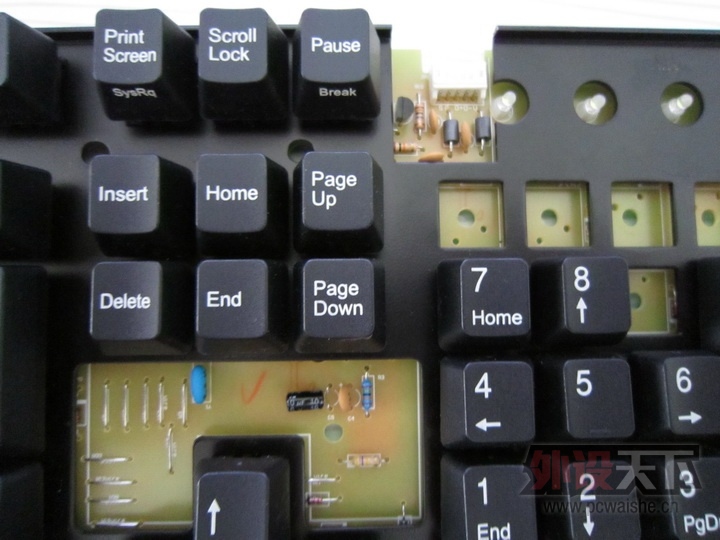

这张是裸露出来的电子元器件。。。

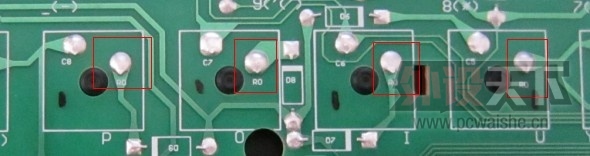

最后，发现一个共性，就是失灵的按键，都只有板子上面标注R0和R3的，而其他标注R1 R2 R4-7的键都是完好的。。。



求大神来解惑。。。。跟多高清大图请联系小弟Q 13134656

玫瑰

额，这个板子看的赏心悦目。

yuxue621

坐等技术帝~~

霸刀

e   软件？  还是主控？

公孙策

路过，帮顶

felix_pipi

坛子里面的技术帝呢。。。。我这悲催的6GV2啊。。。过保了修都没处修。。。
