6xKey 40%键盘 对比 Poker 1、2、Kmac Happy完全对比评测

目前能买到的几种6xKey机械键盘有如下的几种：
KBC的Poker和一妈生的Pure
KBDMOD的高端铝合金KMAC Happy
富士通旗下PFU的HHKB系列 6xKey小键盘鼻祖
目前还在组织的GH60团购PCB
韩国品牌LEOPOLD的FC6XX系列
Filco的新mini
还有迪郎兄设计的一些迷你布局的键盘
常见的就这些，以前也有一些已经死的淡出市场很久了，就不提了。
目前对于这种紧凑型的小键盘有人叫40%，也有人叫60%我觉得这个数据不准确的噻 ，还是叫键位比较合适的。因为如果是61键的话对比104键是57%。。。还有某些说40%的不知道是按照面积算的还是按照键数算的或者是干脆算错了。。。

HHKB由于不是薄膜就是无接点静电容量式的，也有很多兄弟做过评测，这里就不提了，就提mx的。

外观方面，N多先行者已经做过评测，这里不扯了，还有键帽方面也是，由于我本人和我身边一群基友都有N多的键帽替换资源，一般来说俺们这群用户也多半不会用原配的键帽，所以键帽方面也木有了。咱就直接说说最核心的东西，就像健康对身体的影响一样，键盘内脏对于使用寿命、可玩性、甚至于核心性价比都有很大的影响，也许很多人并不在意这方面，但是这方面的好坏恰恰说明了品牌或者组织对键盘的理解，用心程度最直观的体现。

这次选了两种来做对比，一个为目前比较尖端的发烧友群体设计的键盘，一个为发烧友入行的品牌。至于FILCO，抱歉没有人送测，让我自己花钱买也不大现实。FC660已经申请了，但是还没有答复如果没有批就入手一个看看。

相对于键盘来说 控制芯片就等于人体的大脑，PCB就相当于身体这个载体，布线就相当于经络，当然这么比喻有点夸张了。在我们这些“典型的非典型用户”眼中，更注重本身的用料、工艺、做工、后期可玩性这些非所见的东西，也就是这些一般是看不到的，只有深入浅出挖掘才可以。


核心篇

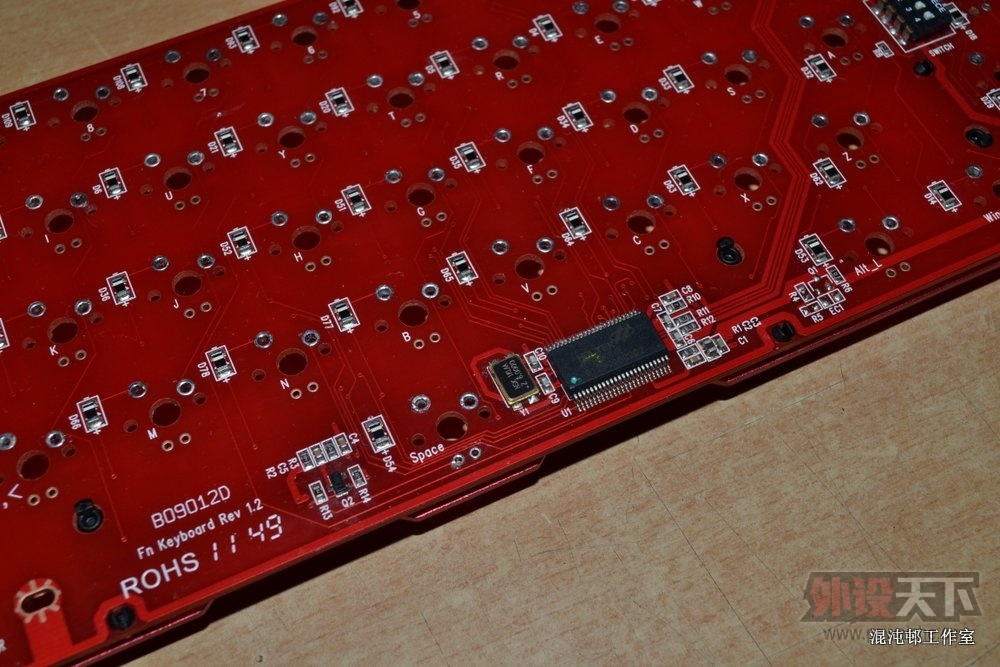

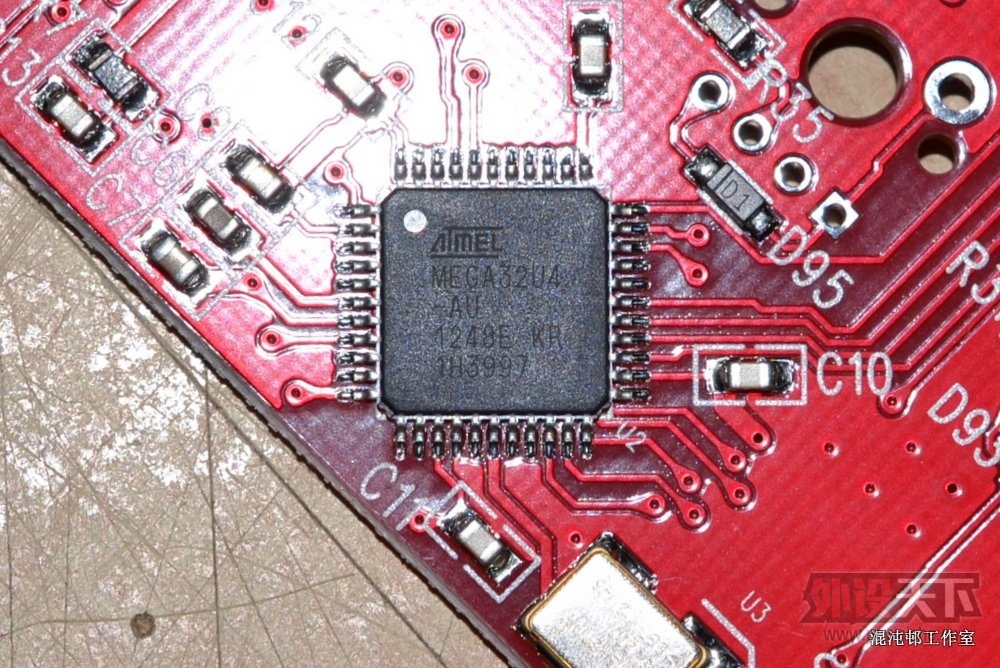

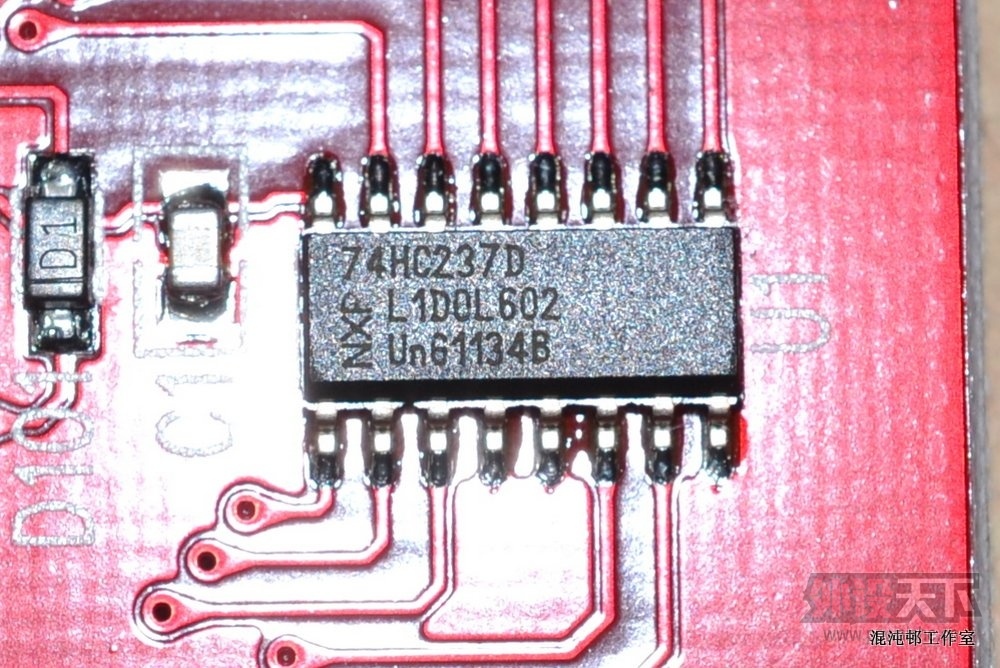

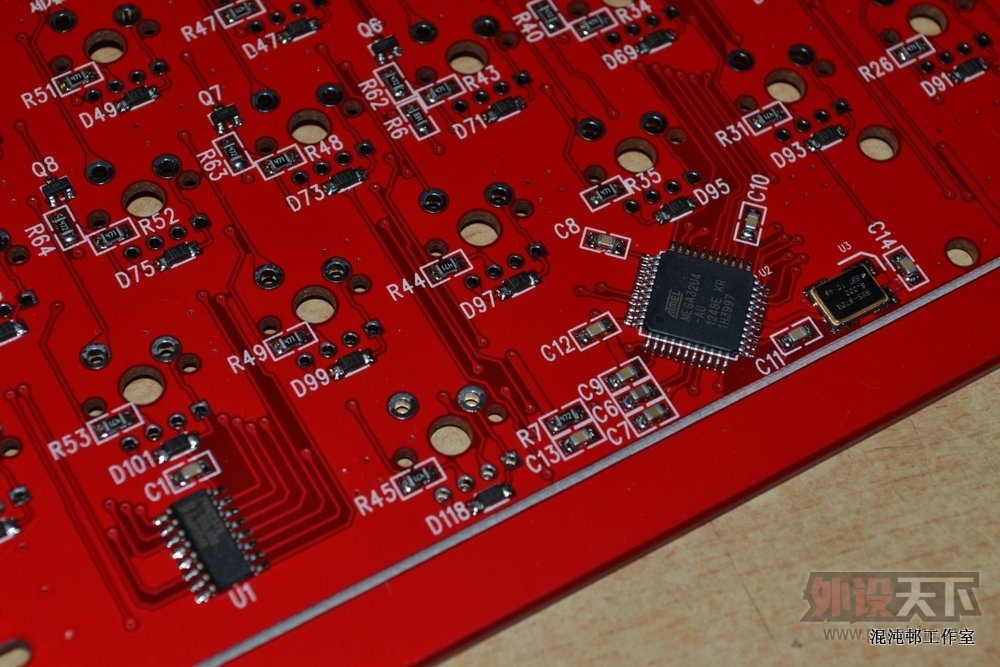

Kmac Happy 采用的美国ATMEL ATMEGA32-A单片机搭配NXP 74HC237D作为键盘的主要控制部分，功能上有一个键盘该有的全部功能，额外提供全键位更改码，重设布局，背光的调光和开启关闭，并可通过GUI有部分的可编程按键。
8位

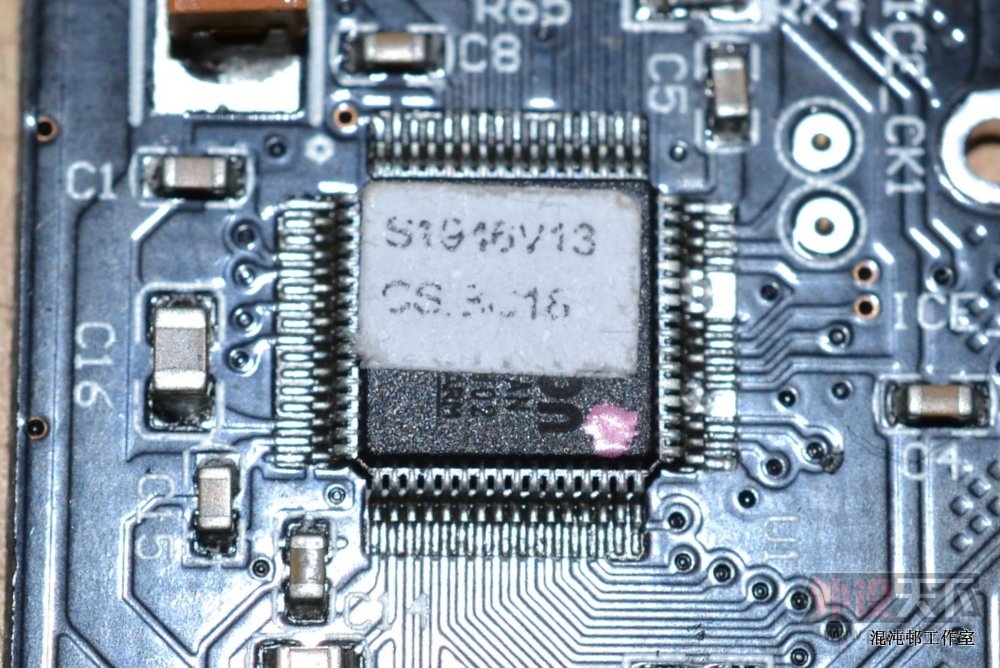

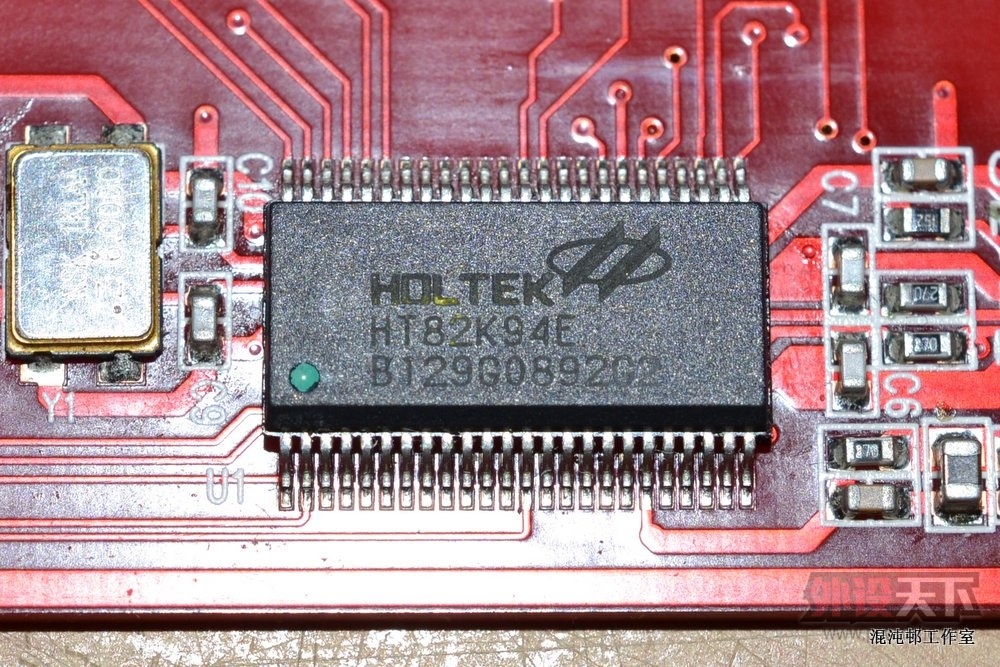

KBC Poker 1代 已停产 采用的是HOLTEK 合泰（HT）的HT82K94E 单片机作为键盘的控制器，功能上就是那些咯。
8位

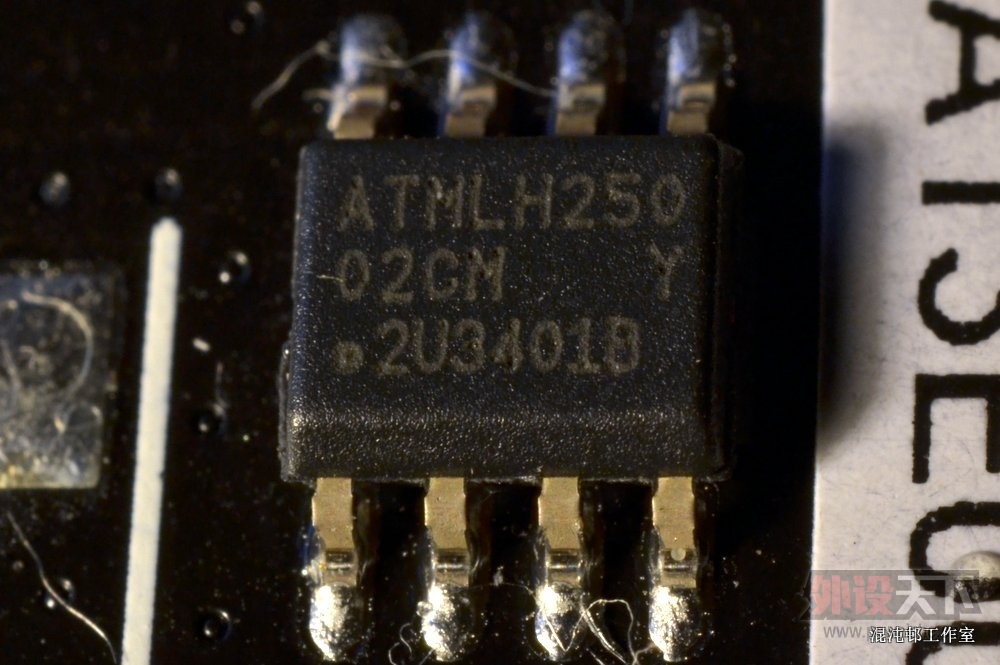

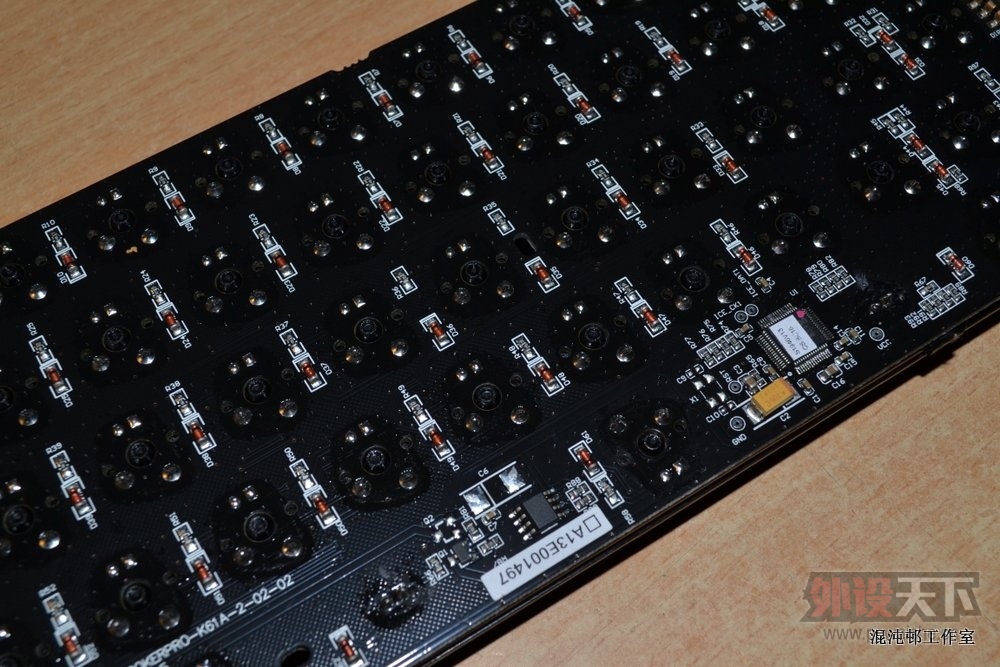

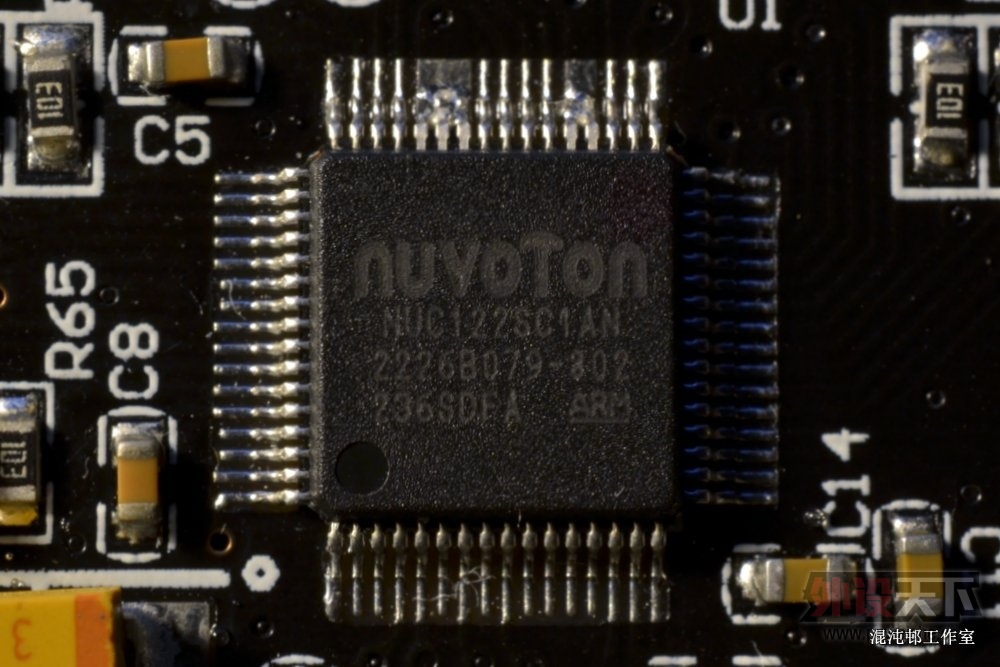

KBC Poker 2代采用的是芯唐 NUC122SC1AN ARM处理器和 ATMLH 250这个不知道干啥的东东配合，感觉这玩意是个EEEPROM，用来存编程资料一类的东东。处理器应该内置了晶振，外面虽然有预留晶振位置但是木有焊接。功能上除了键盘基本功能还提供硬件编程，背光控制，这些，下面会有个对比表格。
32位

如果这么比较大家不清楚的话，那来个价格上的对比吧，KMAC Happy的控制部分价格约为15元左右，Poker1的控制部分价格约为10元左右，Poker2的控制部分价格约为 18元左右，至于神马电容电阻基本和白给一样……二极管贵些 也有限。
功能上Poker2＞KmacHappy＞Poker

2.KMAC Happy 套件

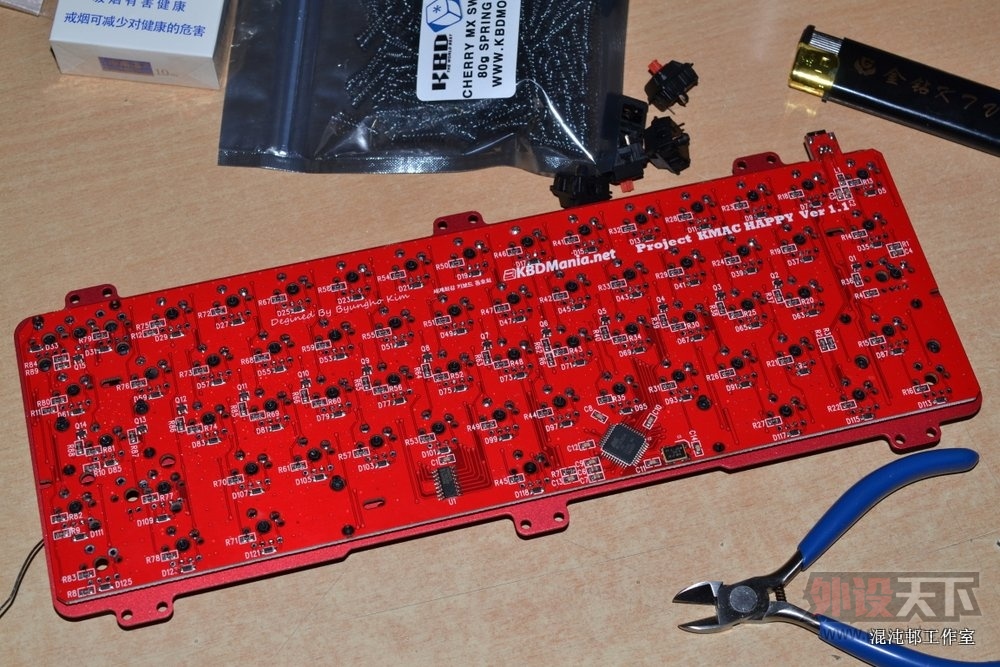

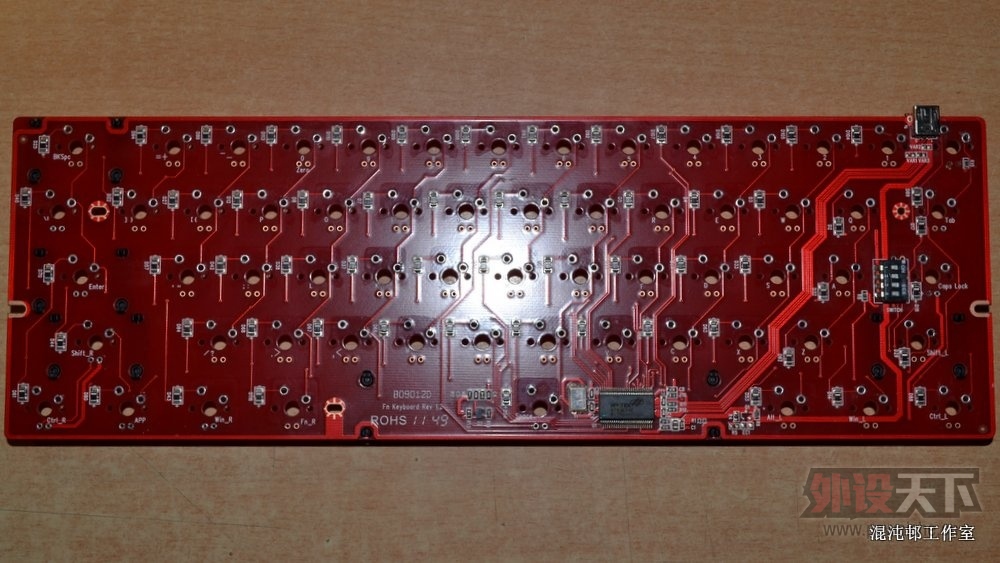

在上一节中大家也可以看到KBDMOD的Kmac套件是未组装的，需要自己进行轴体和led的安装焊接。同样的 很多非销售的团购套件都是需要自己组装的。
Kmac Happy的组装套件中包含：
铝合金外壳上盖、底壳、铝合金框架板、PCB、螺丝、垫脚等配件。
在键盘的布局方面则有58、59、60、62、64等多种选择，可以是HHK布局、可以是103主键区、可以是18x主键区，与GH60这种逆天的小尺寸全布局设计一样，DIY套件最大的优势就是可以根据自己的键帽选择布局，对没错的可以根据键帽安装轴体。
坛子里面也有Kmac happy的评测，这里就简单提一下功能。

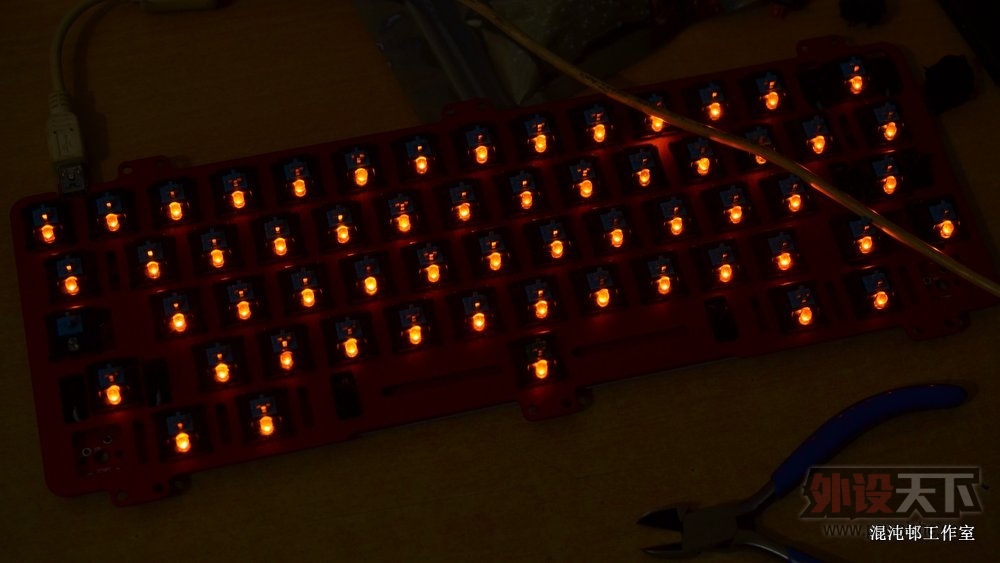

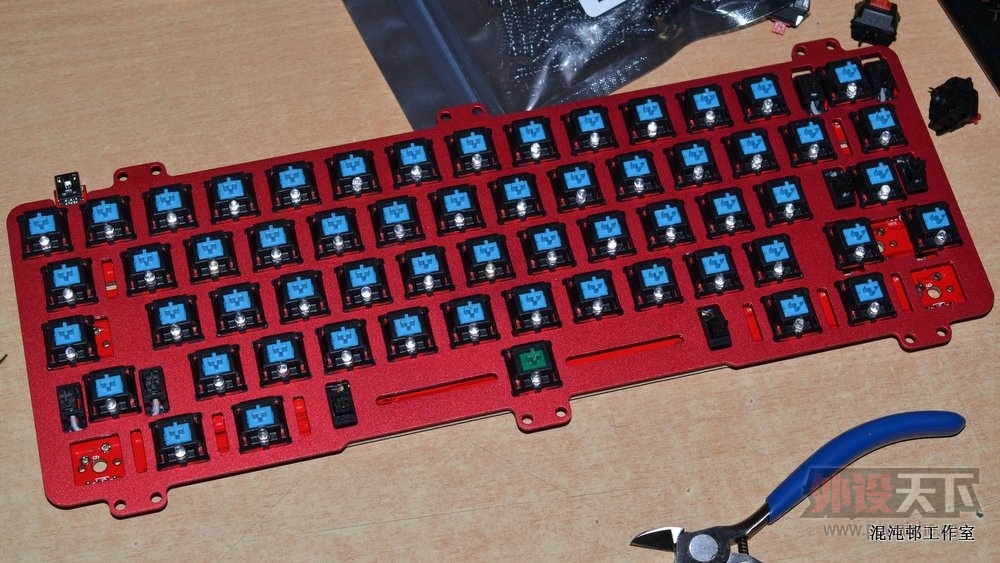

最大的特色：全铝合金外壳框架、全背光、布局可选、键位可调、支持GUI界面编程。

相对于PCB部分，这个套件价格其中百分之八十甚至九十是在外壳上……

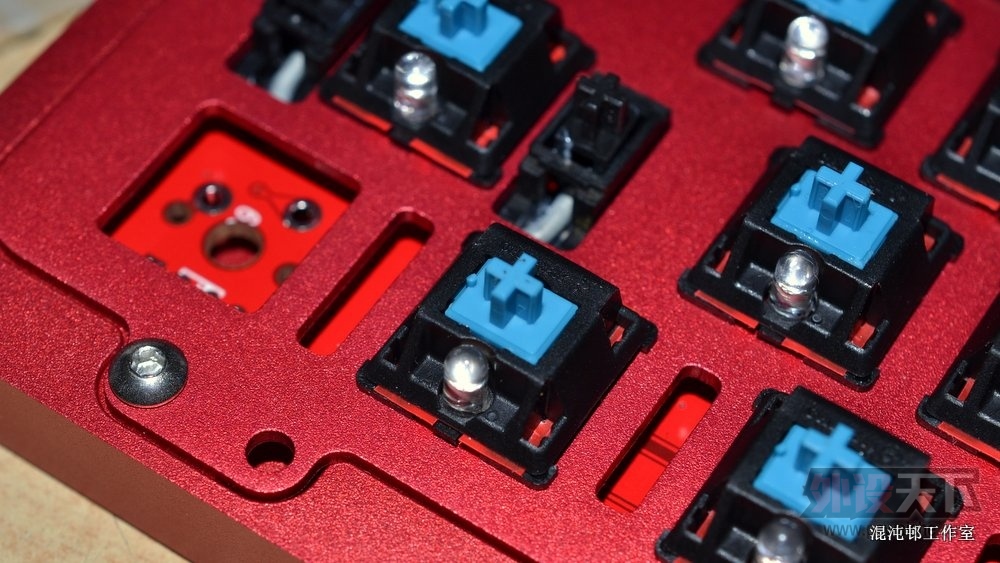

值得提起的是发烧友就是发烧友，使用的配件都是精挑细选的，不锈钢螺丝，内六角地。这支的轴体采用了青轴+KBDMOD 80g弹簧的组合，全氟脂润滑+轴间纸防尘，键帽方面看这位兄台怎么配了，GMK二色已经到了，众多选择啊~！这样的一支全红的小键盘而且带有背光，还是非常抢眼球的。

Kmac Happy只是捎带一下，重点还是Poker系列，先来看看1代2代两兄弟。

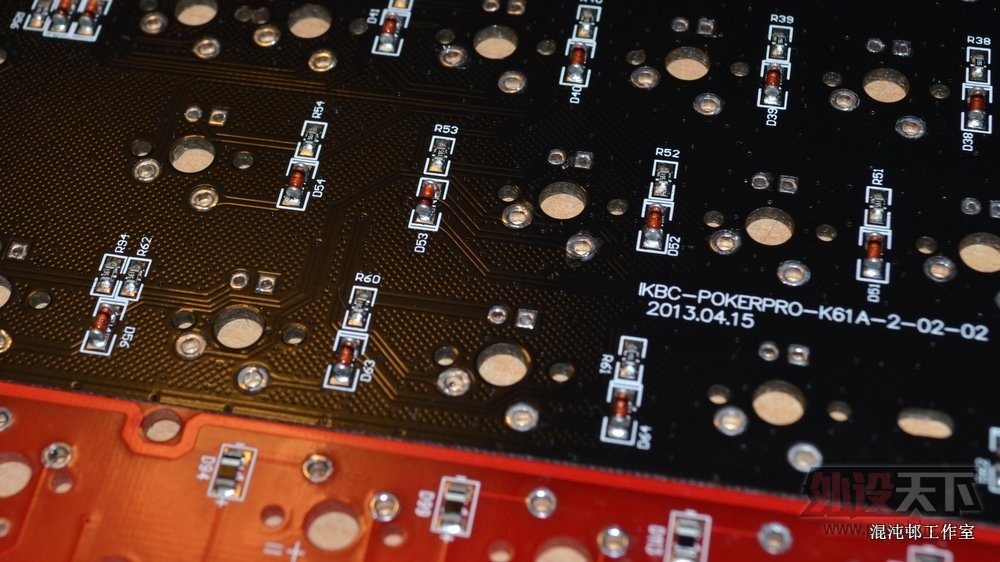

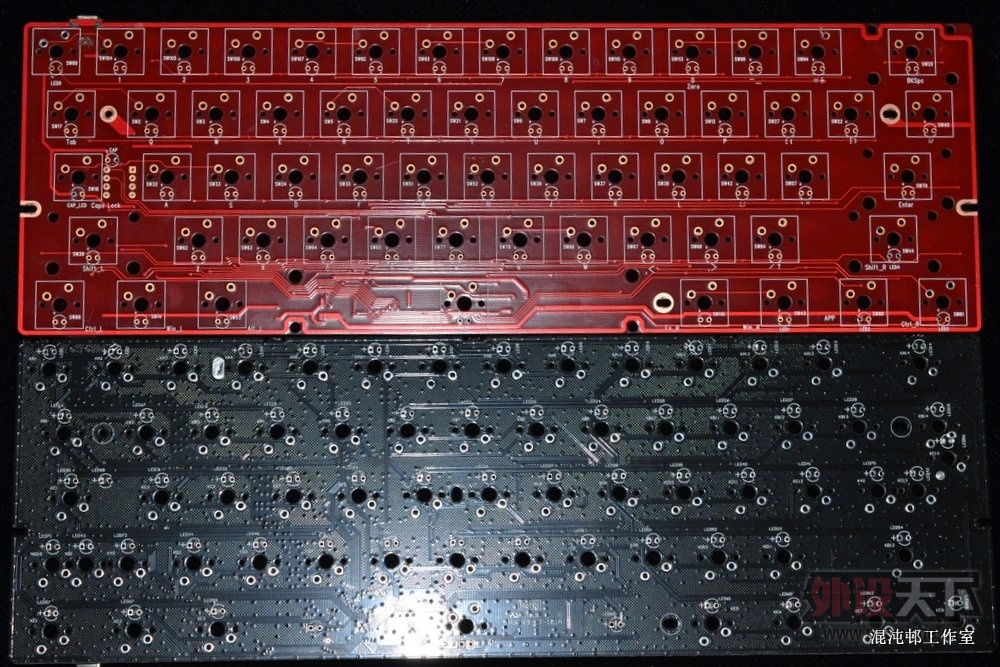

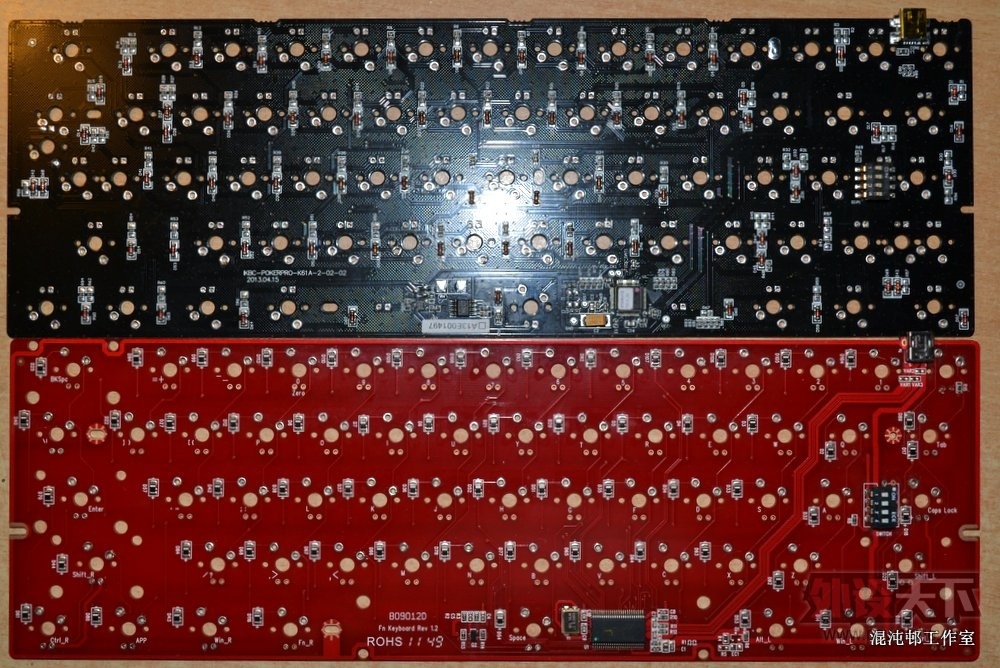

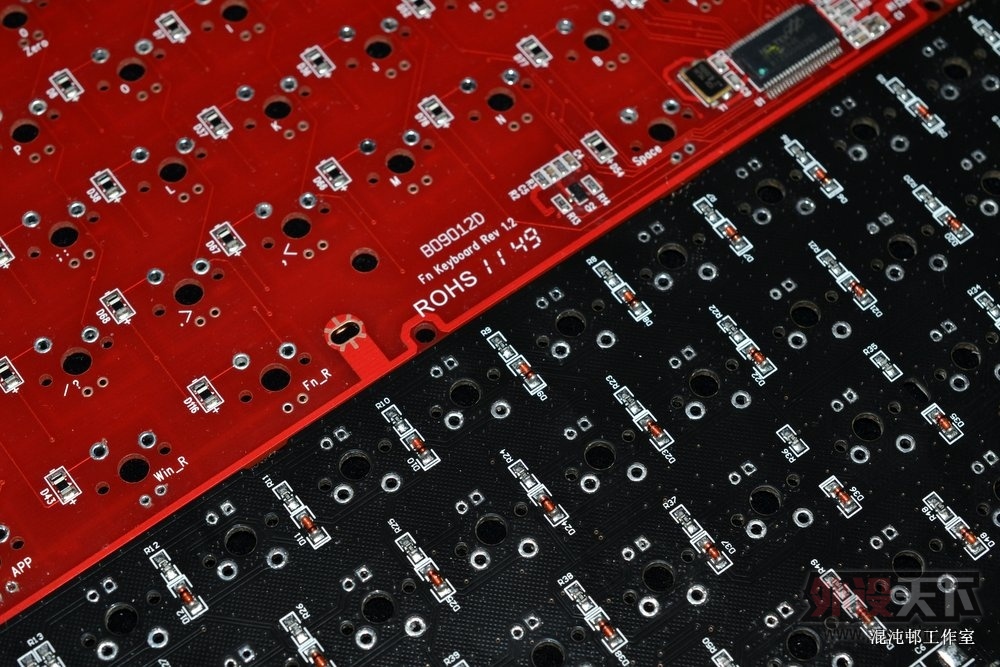

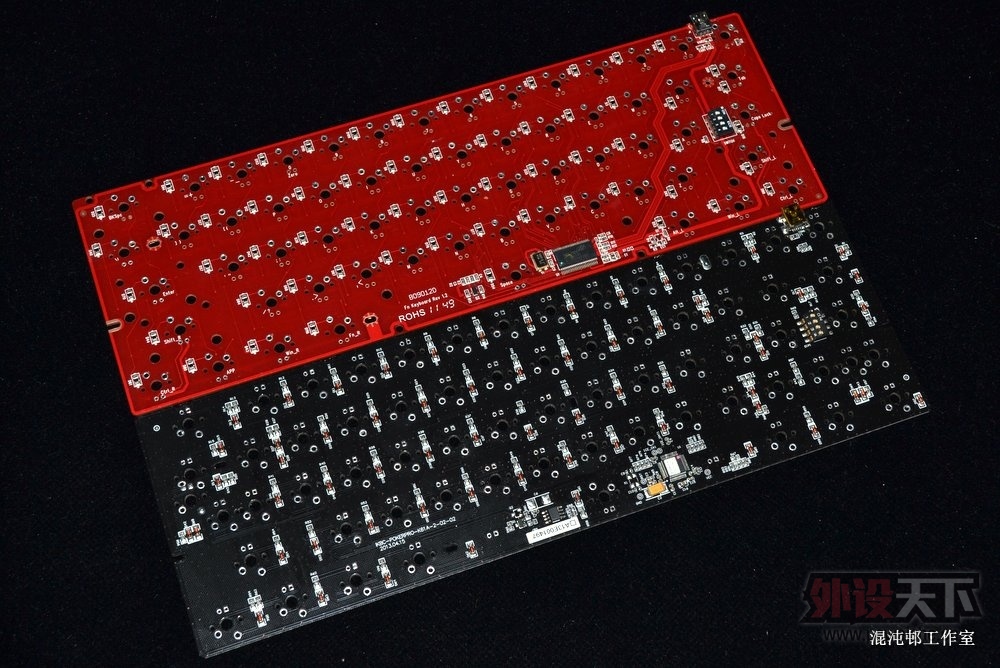

这是1代和2代PCB正反面的对比照片，可以看出除了尺寸和键数相同外，几乎没啥相同的地方了，同样的1代由台湾代工，2代由国内代工，那么质量上面有差距么，咱们细细道来。

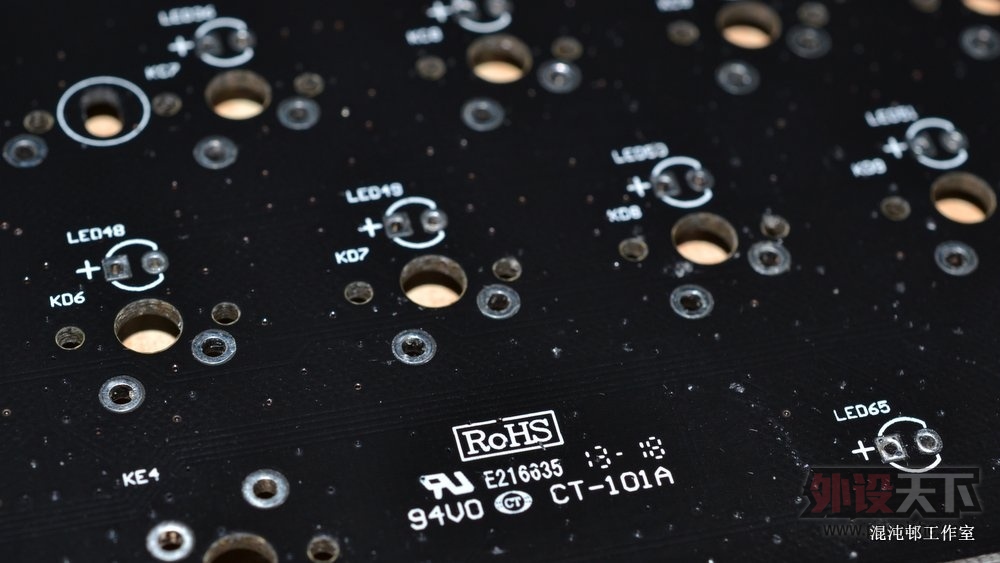

首先是PCB，从材质和规格上是同样采用FR4双面板，厚度为1.6mm，同样都经过了RoHS认证，多提一句，每一种产品的认证都会发放一个证书，证书上有独立的编号可以在公示网站中查询的。不是说PCB上随便印个RoHS的标志就说明我通过了中国、欧盟或者美国的RoHS认证的，这个东西在国外非常的看重，是环保法令强制执行的，如果没有RoHS认证连人家的国门都进不去的。
参考资料点我



不知道大家有没有在自己的或者别人发照片的Poker上面注意到这种痕迹呢，这可不是神马瑕疵或者工艺问题，恰恰是工艺好的一种证明。
这里本村来给大家科普点知识，没兴趣的可以无视这部分！
对于机械键盘的生产来说流程是这样的：
印刷线路板》SMT贴件》轴体插件》上锡炉》喷涂助焊剂》焊接完成》检测。当然这个只是简单的一个顺序，标准的工艺流程可以参考这里。对于元件的安装，以前或者现在的一些小厂基本还是由人工插件的，古人云人无完人，当然人做事也是这样，机器插件的不良率是固定的，人工插件就没准了，万一心情不好……，当然这个是不大可能的，在某些领域当中是因为生产需要才由人工代替，在键盘中嘛也不是不能有 =。=
从生产工艺上来说 贴片元件要比插件复杂 多几道工序，比如点胶、贴片，在焊接的时候为了不损坏元器件还要做夹具或者冶具遮盖保护。
我们都知道现在的电子产品基本全部是自动化和半自动化生产完成的，焊接部分尤其是如此，估计在键盘领域还采用人工焊接的只有一些无法自动化完成的东西了比如连接线和指示灯。对于轴体、芯片、二极管等等这些基本全是由机器代劳的。那么焊接呢自然离不开两样东西，助焊剂和焊锡，不同于我们手工焊接使用的焊锡丝，波峰焊使用的焊锡是不含助焊剂的，所以在焊接前要喷涂助焊剂，助焊剂并不是整张PCB都需要的，只有在轴体的两个管脚，还有一些二极管电阻等地方需要，呃……有的机械键盘在看背面焊点的时候有的时候可以看到一种脏脏的白色水印一样的痕迹，那个就是助焊剂残留没有，助焊剂有很多种，比如最常见的松香和酸性助焊剂、水洗助焊剂等等。如果整张喷涂不清理的话，产品出来自然很难看，而且也浪费。

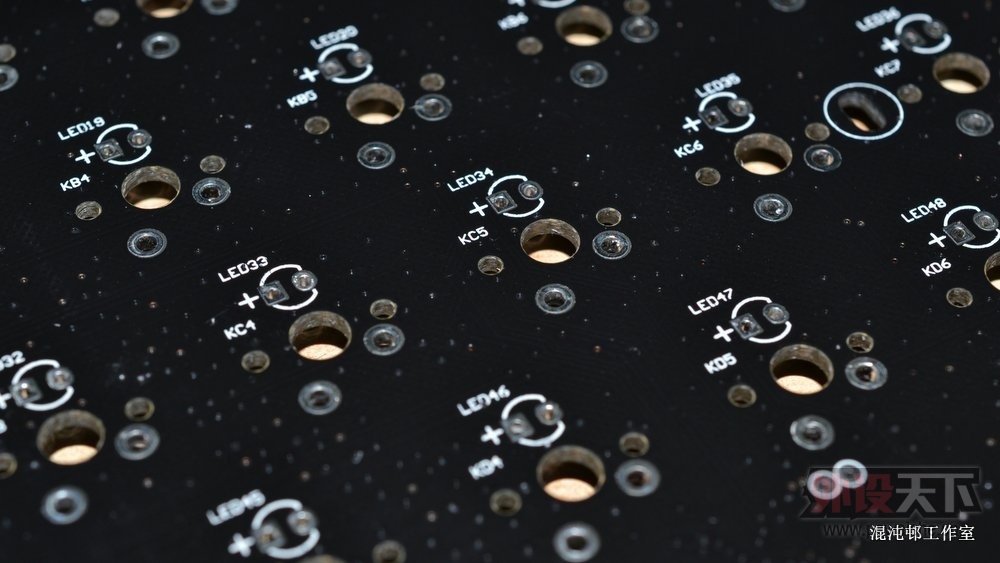

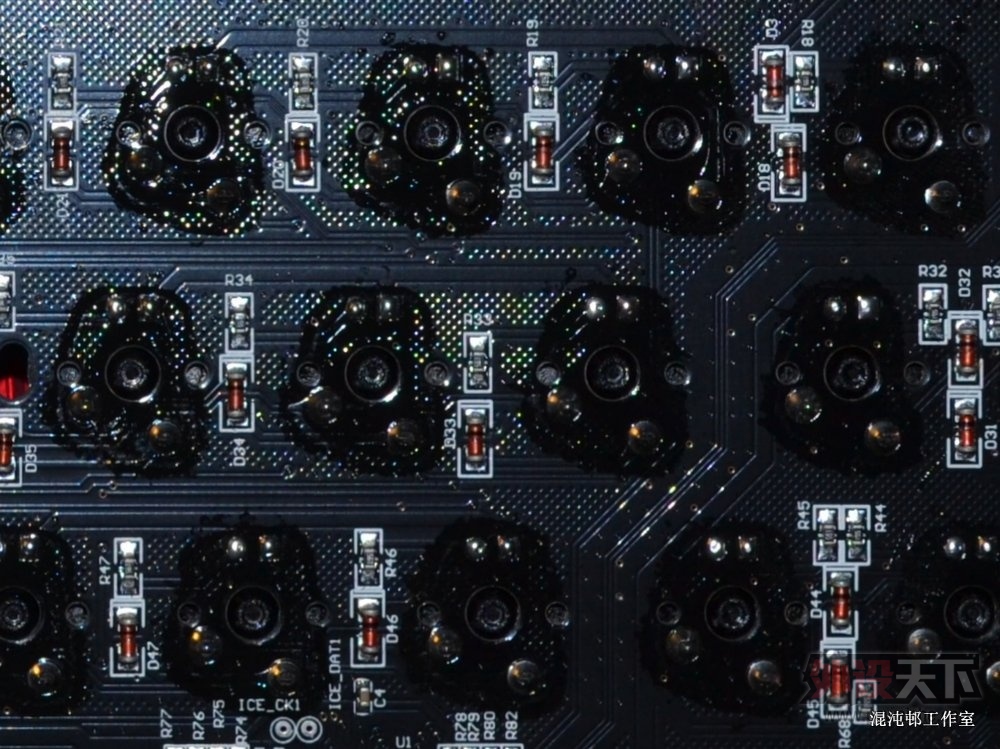

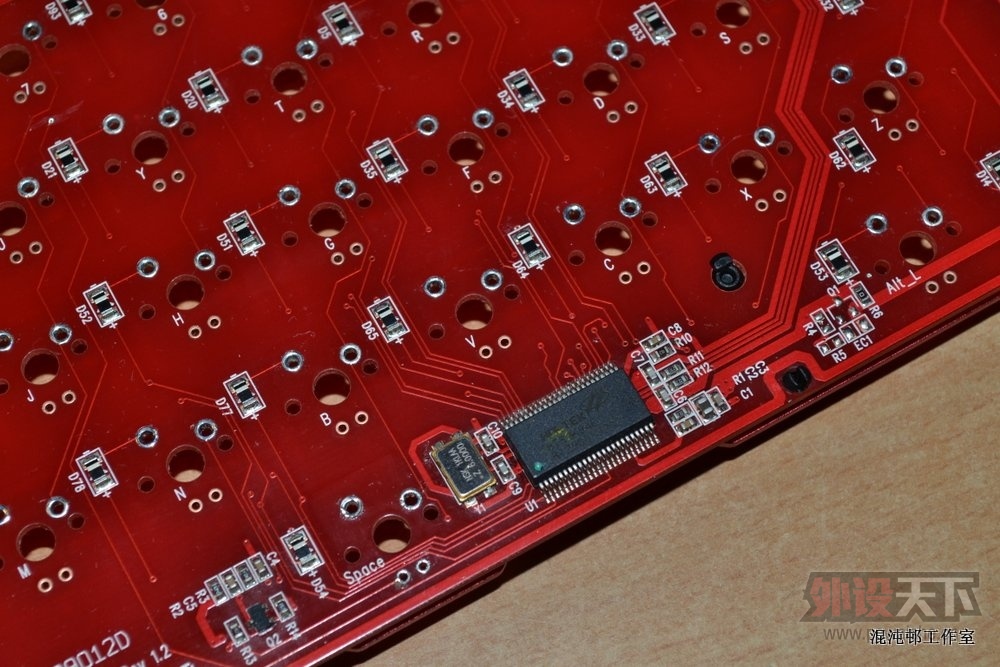

Poker1这个我已经拆掉轴，洗过板子了，所以看不大出来，不过那种包围轴的痕迹则可以明显的看出来遮盖夹具的留空，也就是波峰焊焊锡过后留下的痕迹。2代则同样如此，只不过不同于一代的是led孔位并没有留空，所以1代那里是铜箔焊盘，2代则有焊锡了，几乎可以肯定的是以后还有一个Poker Pro（含灯）吧！
但是其他的二极管和电阻以及主控部分为啥子木有捏？因为整块PCB一共焊接了两次，一次是SMT焊接专门针对贴片元件，工艺流程和要求也和DIP（轴体就是属于DIP元件，DIP是直插式元件的缩写）不同，所以焊接两次，而且清理过。贴片焊接好后检测一遍才会插轴，做轴体的焊接工作，如果有背光也是这里完成的，led的话额外还有一个剪脚的工艺。

参考资料

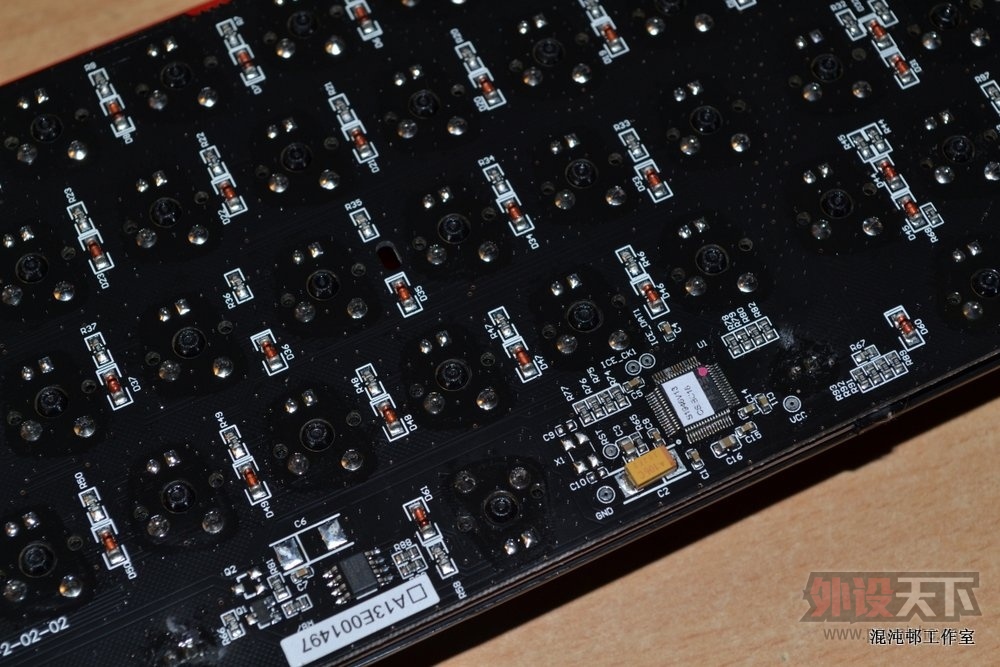

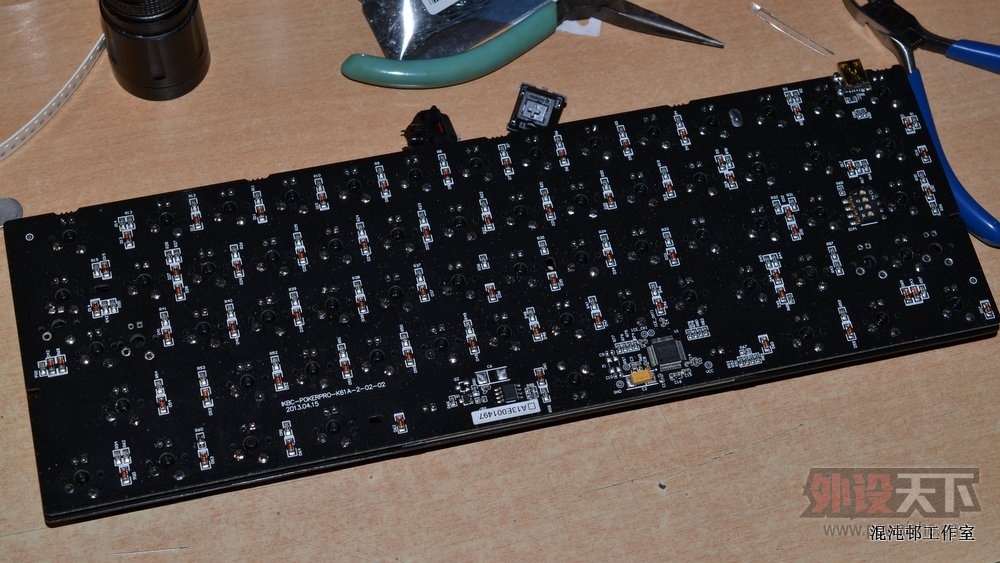

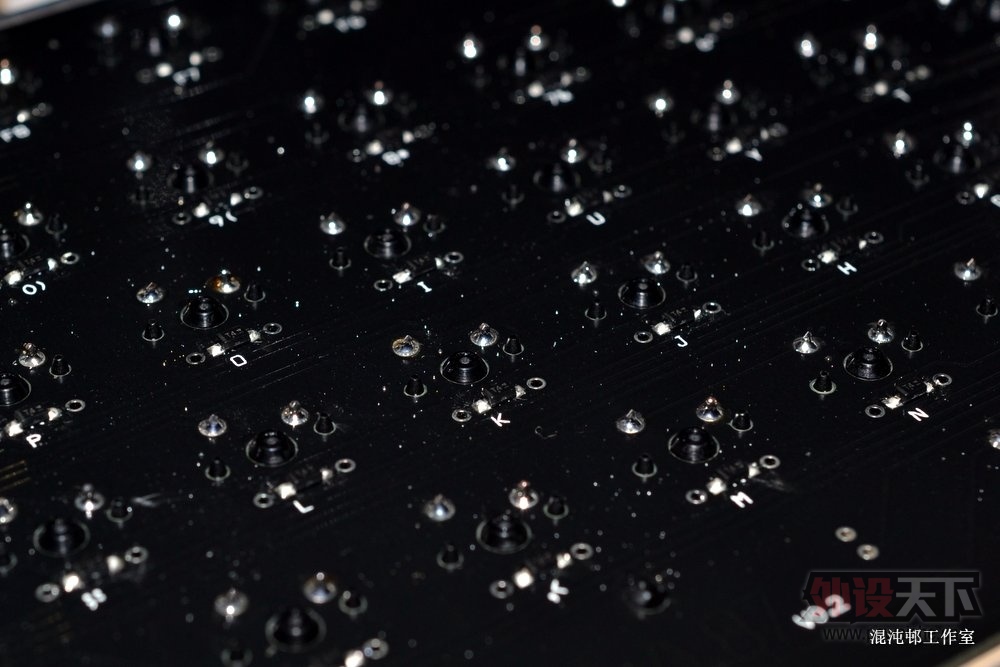

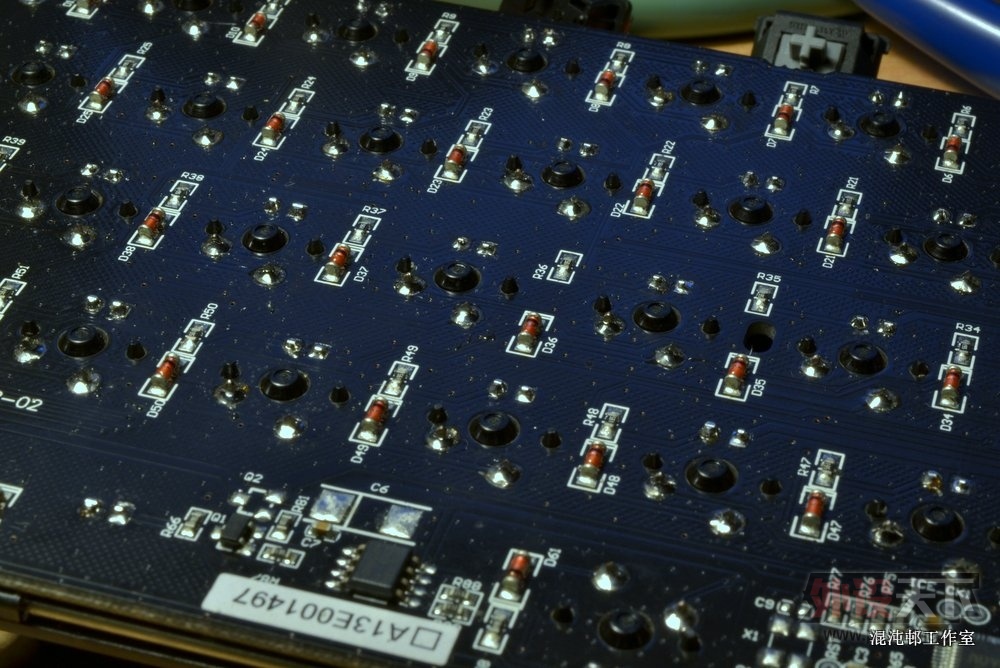

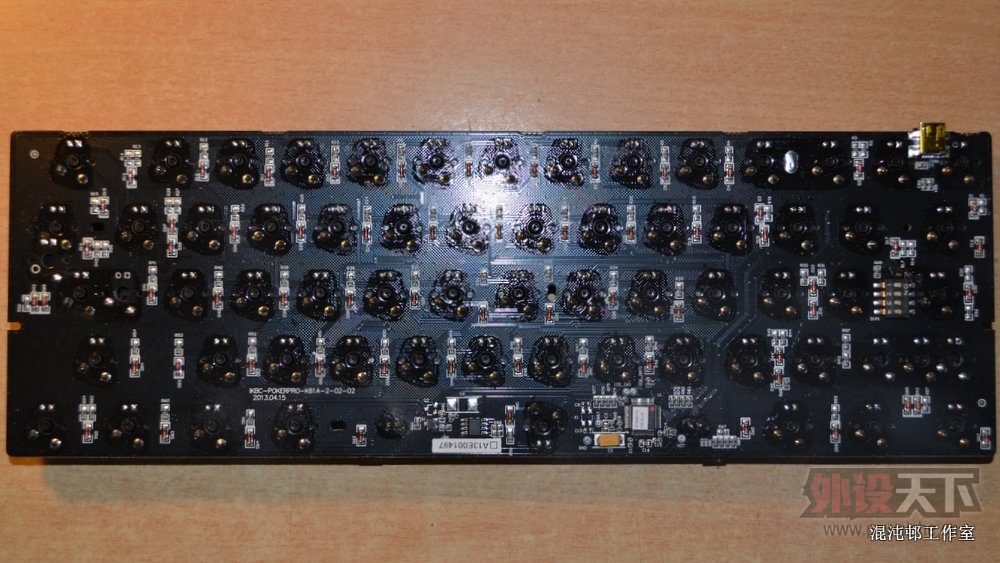

为了拍出来这个，要正面闪哇……Poker整体PCB的背面。元件很整齐哦。每轴都有一个二极管一个电阻竖着排列到轴的旁边。在布线上也要比1代复杂N倍，看布线和过孔应该要比1代更合理，电气性能更好，当然这方面我只是知道一点，连粗通都算不上，坛子内人才济济他们才是权威人士，人才隐于市啊！

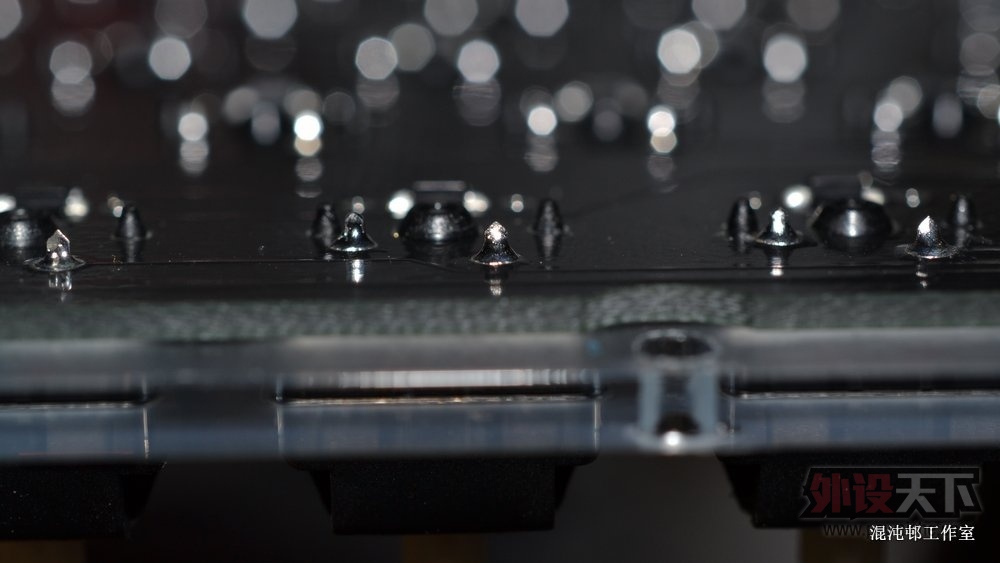

焊点这个么就不用多说啥了。。。。基本合格的波峰焊出来的焊点都是这样的，我只能说，焊点很标准、合格、焊锡是无铅的。

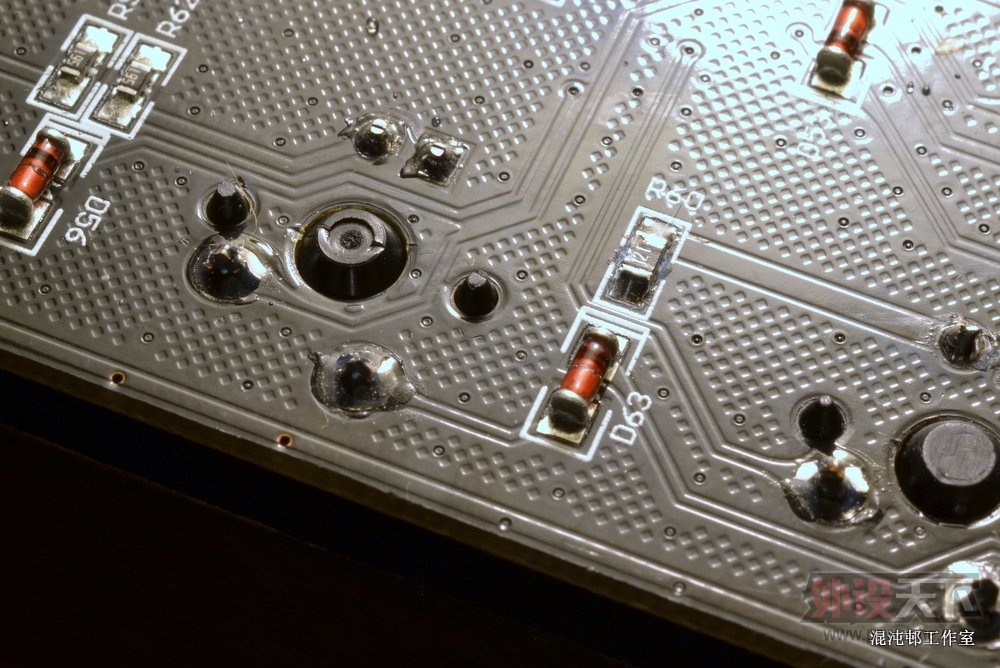

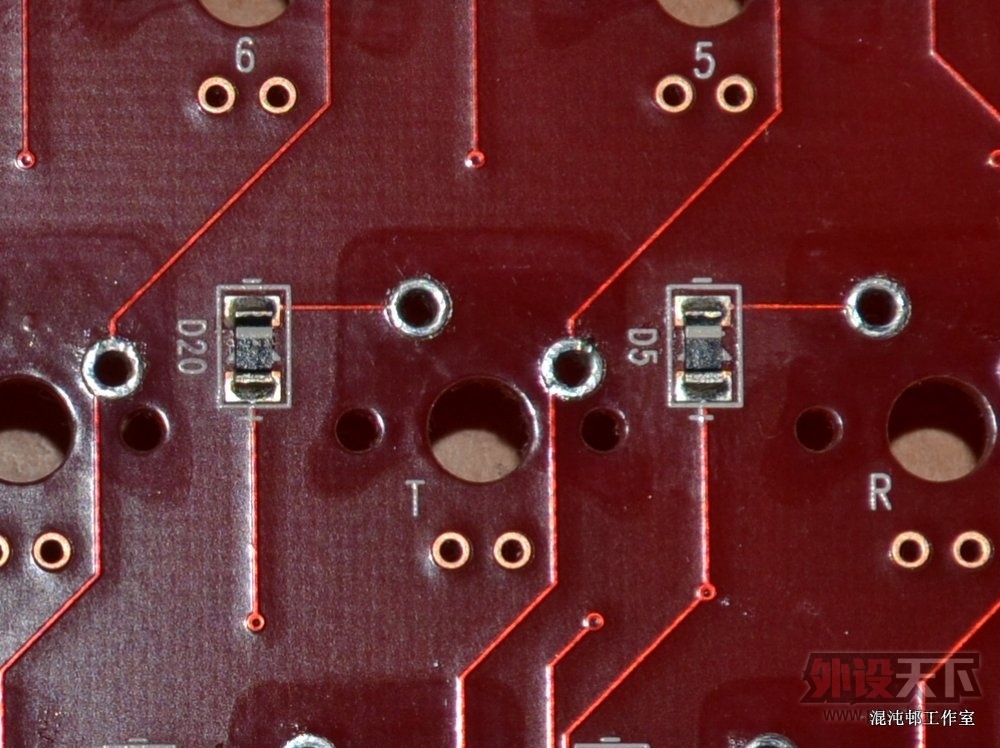

让本村看着巨爽的网状铺铜，虽然类似1代那种完全可以正常使用，但是无疑2代的这种网状铺铜更好，起码电磁辐射会被约束起来不会发散性的扩散。以往只在KMAC上看到过类似的设计，这个布线，嗯……就我看来光费出的设计时间就是普通的好几倍吧。


Poker2 相比1 对于我等diy玩家来说有一个弊端就是没法无焊接换轴了…… 全拆掉，而且也不能无钢板了，小遗憾……
本村酷爱白轴，当初为了推动白轴可是没少费心思。Poker木有白，自然自己动手咯。全拆轴，吸光焊锡。

这里要给一些改灯改轴的兄弟一点提醒和建议，因为看到很多人抱怨说焊盘容易脱落，不好吸锡神马神马的，呃……这个我只能说双面板都这样，这个问题不在板子在缺乏经验上……说白了问题是出在人身上的。

最重要的几点是尖头烙铁、温度合适、堆锡、吸力合适的吸锡器。
我用过很多的吸锡器，各种国产、山寨、宝工、白光，用来用去就白光最好用，宝工的也好用，但是吸力稍微小了点，大一号的吸力又太强了，吸原厂那种单面布线的板子的时候很容易连焊盘都吸掉了。
烙铁可以选黄花的这些没啥要求，吸锡器么顺手吸力够就可以了，除了几个少数国产品牌，基本上用的全是无铅焊锡，无铅焊锡在流动性上要比有铅的差一些，所以在吸锡前最好在焊点上补一些焊锡，记得教我吸锡的byby大神说过“想学吸锡，先要堆锡”，然后就是温度，可调恒温的最好是选择在350度左右，无铅焊锡的熔点一般在290度，然后时间千万不要长，凡是掉焊盘的基本上全是接触时间太长引起的，虽然说FR4耐高温，但是铜箔和基板是压合在一起的，几百度的高温时间一久，恐怕只有金板子能承受了。时间不要超过10秒，温度不要超过400，烙铁的尖头探进焊盘中一点，一吸就出来了，一次吸不干净，可以补些焊锡再来一次。Poker2的焊盘算是很坚挺的了，比1代要好很多，我收的这个1代内脏还是棒子D过的一样掉了几个焊盘，无语…… 话说哥们没少给1代改轴加灯从来没掉过焊盘。

手生的建议买个洋垃圾轴板练习，坏了也不心疼，直接上手KMAC搞掉焊盘的我也见过，好几千大洋啊啊啊啊啊·····

鉴于前阵子很多兄弟说Poker2 FGHJ几个键间距不同，顺手辟辟谣。

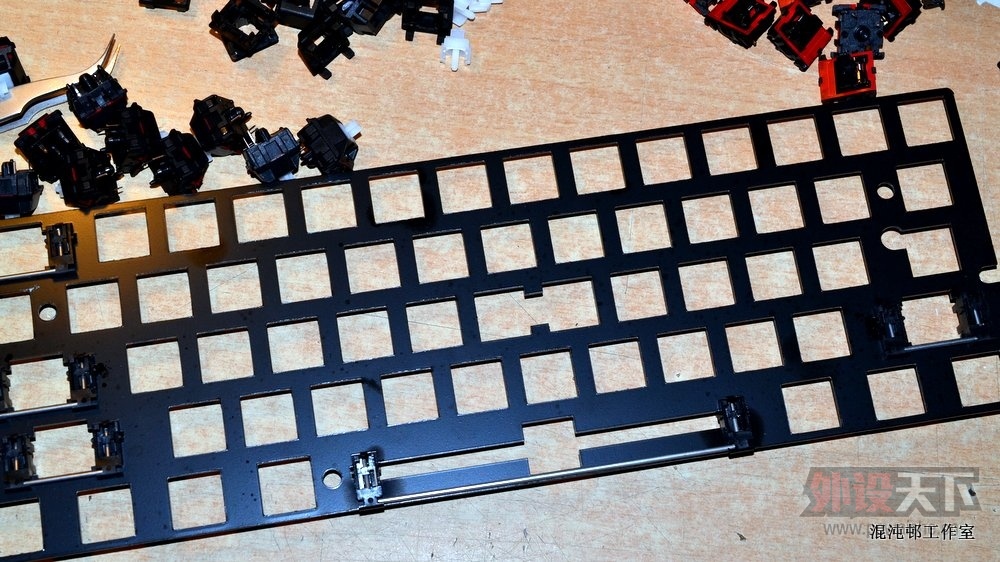

这是一片完全的钢板……轴体已经全部拆掉了，哦，Poker2和1不同，采用的是框架卫星轴，也就是安装在钢板上的卫星轴。

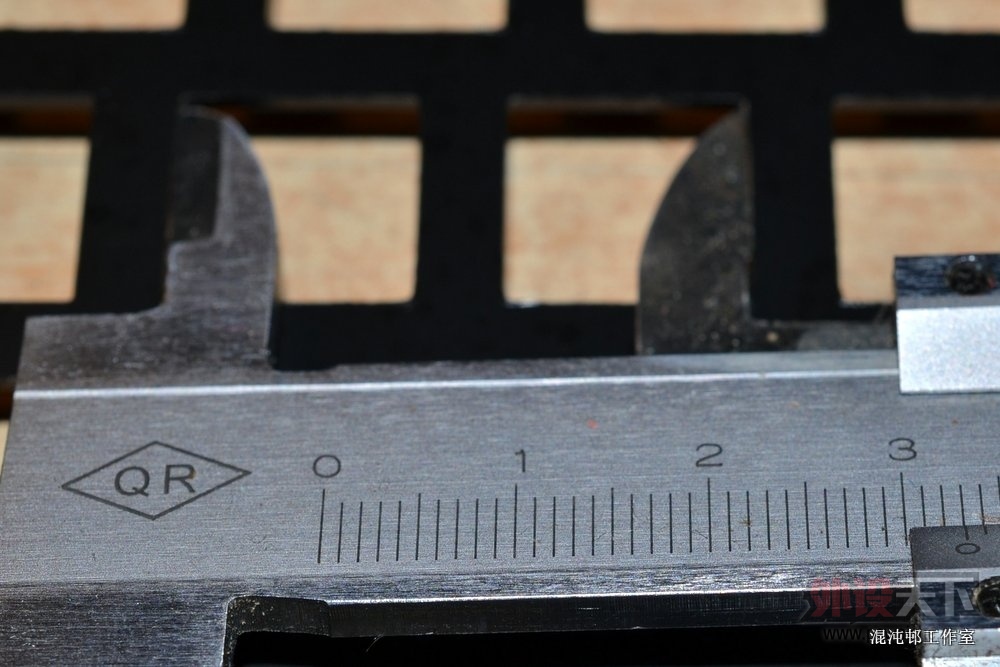

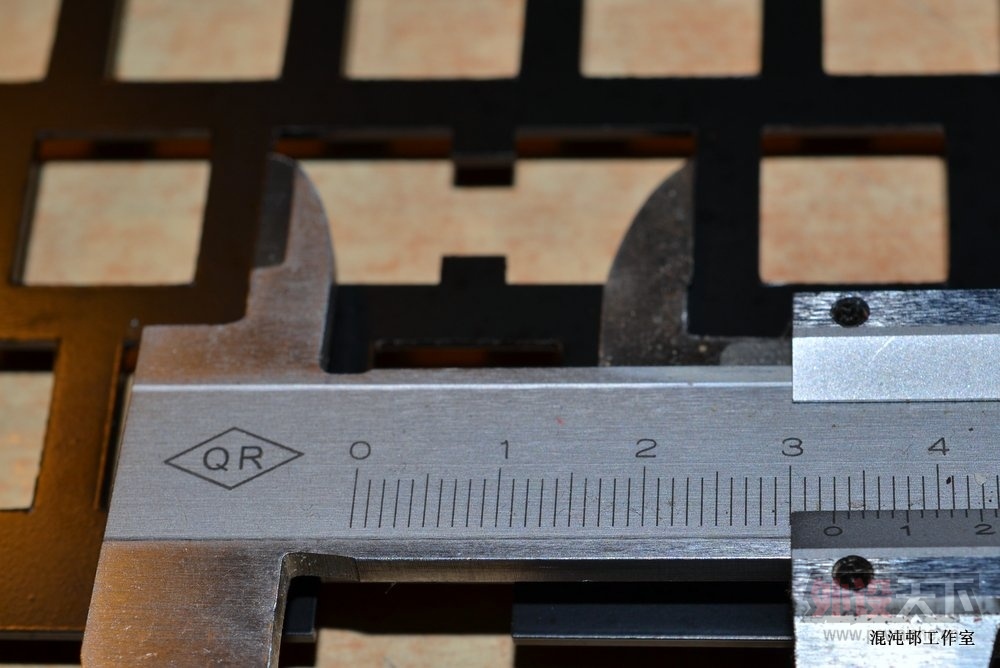

GH两键 间距33mm，在cherry的轴体官方文档中，框架轴体安装孔是14mm×14mm的方孔，33-28=5。


这是随意周边两键的钢板间距 同样是33mm，间距同样是5，如果说区别在小数点级，那才0.几毫米，如果这样都是间距不同，我只能说兄弟你的眼力可以目测美女三围了，这算不算是高级黑？
只能说这个感觉是一个视觉错觉或者说心里暗示吧，有人说不同，你也觉得不同了然后大家都觉得不同了…… 起因就是那颗螺丝，如果用一个小纸片什么的盖住，或者干脆不看，保证你感觉不出来。

结论，木有间距不同，数据说话，有拆轴剩钢板的可以随意量一下。

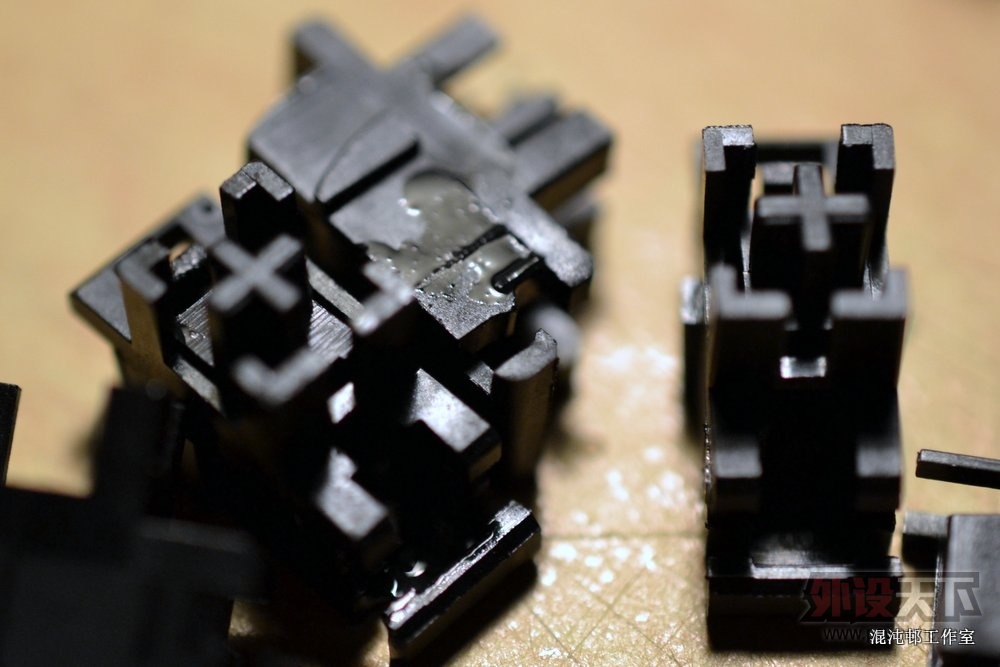

拆下来的卫星轴，貌似出厂的时候就有润滑油地哇，不然这是神马。在空格的卫星轴上，各位可以验证一下哇，其他的卫星轴虽然有油痕，但是木有这么多。




轴体选择了我的最爱，白轴和段落灰轴，开关轴作为FN键，这样用上下左右的时候 就不用右边一直按着咯，还有我编了很多快捷键需要fn+x来用。开关轴我觉得是最好的选择了 窃笑……



这是改完成的，轴体加了全氟润滑和轴纸这类的补品，背光选择了全白，fn和编程示意键分别为紫色和橙、粉红。caps和1代比可以背光和指示分开，大赞！

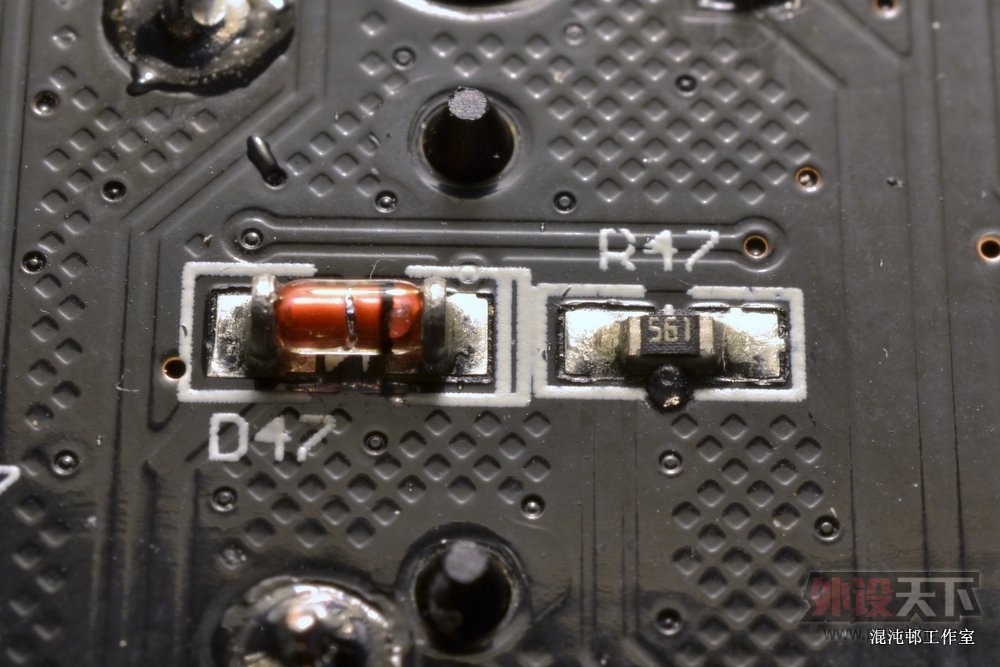

这是默认安装的贴片电阻，用来给led限流的，在led规范中，最最标准和稳定的是没个led一个限流电阻，不同颜色的led意味着电压和电流也不相同，则需要不同阻值的电阻。说白了限流电阻就是led的保险丝，保护者，木有的话或者不合适的话要么亮度太亮，要么亮度太低，要么就是寿命急剧缩短。当然也有2灯并联，再上一个电阻的，比如TG3，但是键盘才5V，而蓝色、白色、翠绿这些起步就是3V了，所以是已经过时的连接方式了。
默认的电阻标识是561，我开始还以为是195………………
阻值为560欧（不是欧元的欧啊）


默认的电阻可以适应很多颜色的led了，我上的是白色的，但是对于紫色和粉红色来说这个阻值就有点高了，所以我换了个120欧的来给这些用。实际按照标准来说我用的白色led是3.2v 20ma的，按理来说也是需要换的，只是我太懒了……

贴片电阻很便宜基本上1分钱一个，不过不散卖，最少也要100个起卖，淘宝有那种电阻本，常玩灯的可以买一本，不用单独买了。记得不同色的一定要换电阻哦，不能凑合，不然亮度那是会相当的混乱的。。。。
哦 封装是0805的

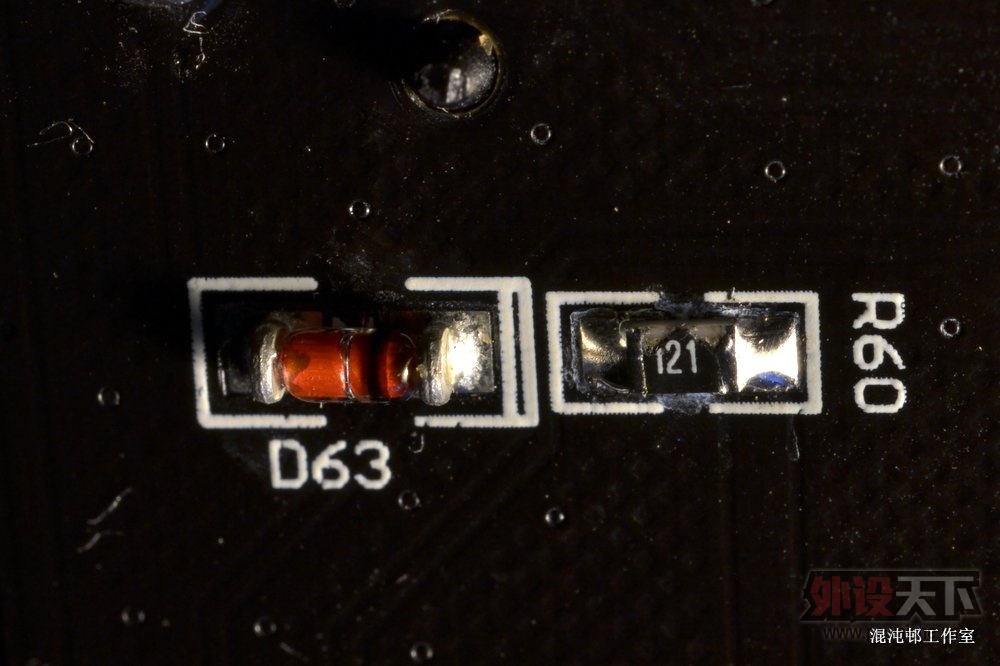

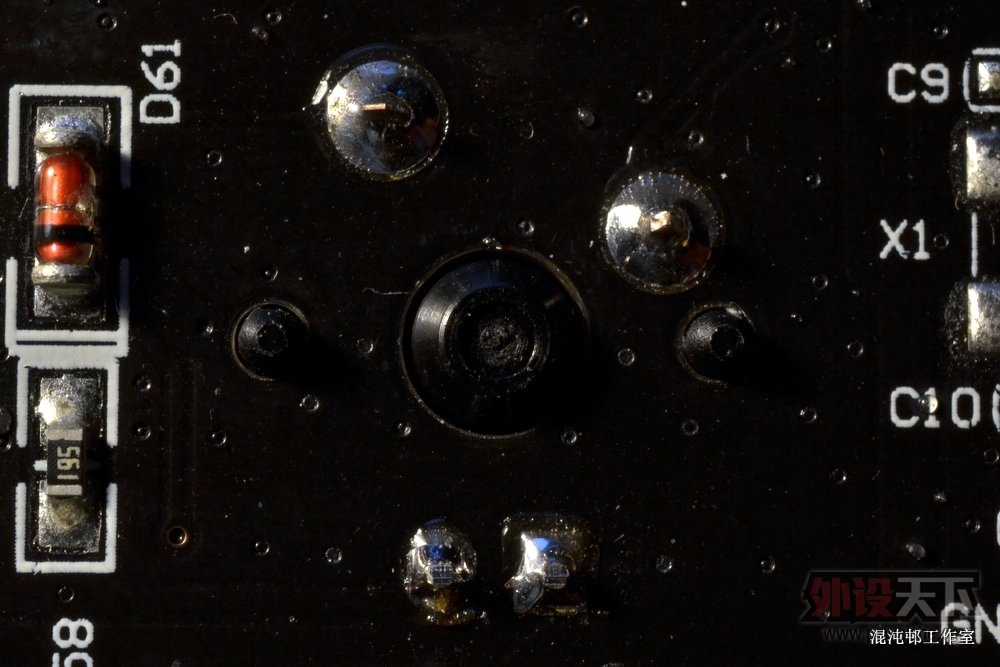

阻是换过的，左边的是原配的。二极管是玻璃封装管，和deck 82类似。


好的手工焊应该是这样的，木有大量助焊剂残留，焊点标准，焊锡适量。

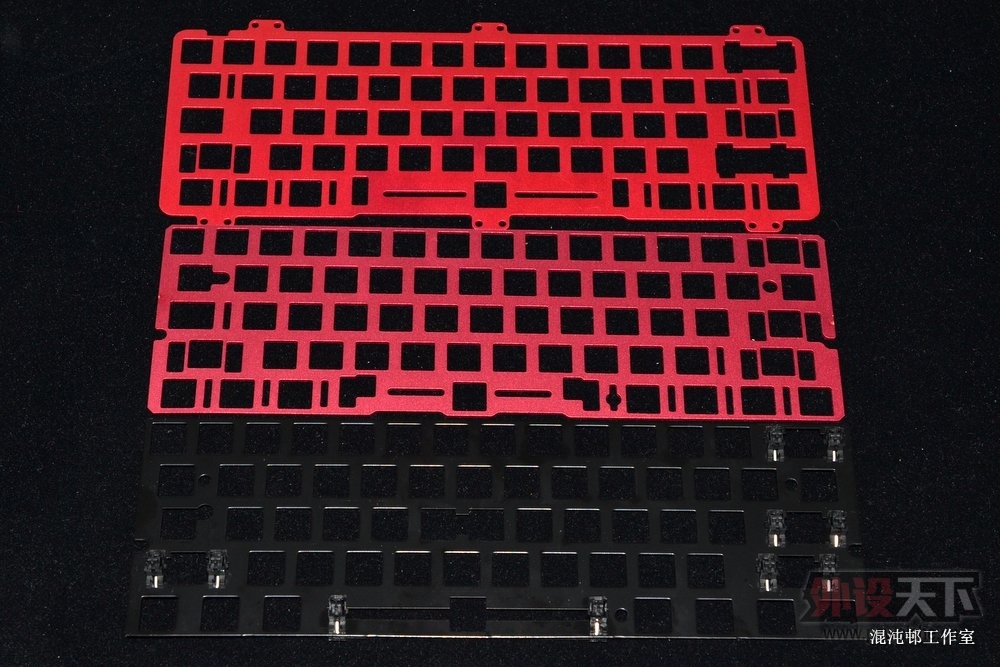

前两者的价格。。。基本能买个Poker了，所以看看就好，不用比了。

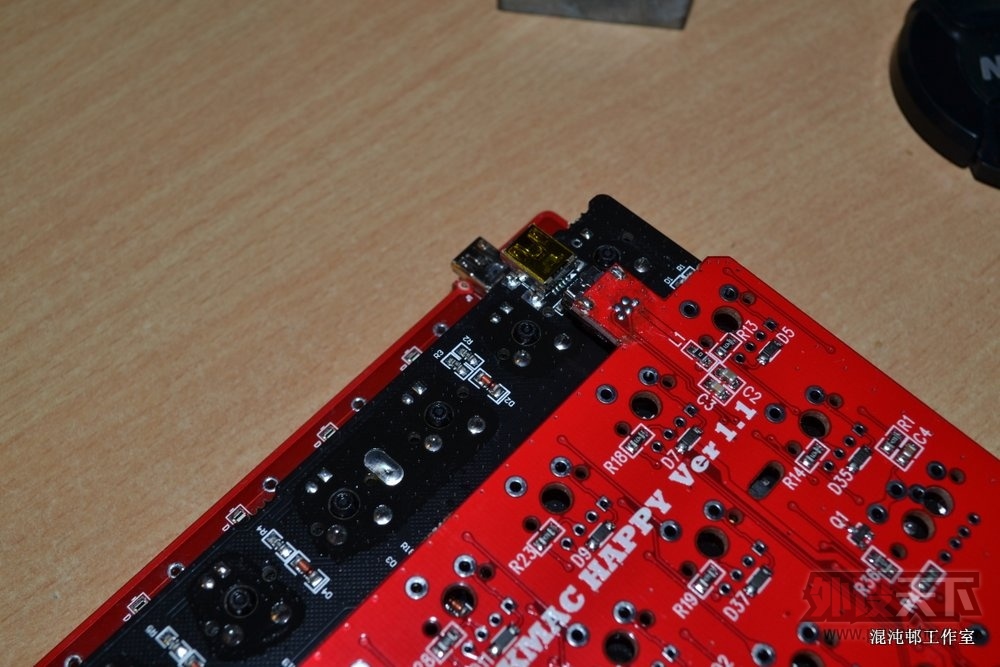

三者都是mini-usb-b接口，只有Poker2采用了贴片安装，大家插的时候小心点，用吃奶的劲捅的话会掉的哦，正常插插拔拔不用担心……好邪恶的赶觉……





话说这样才是好焊点的说！

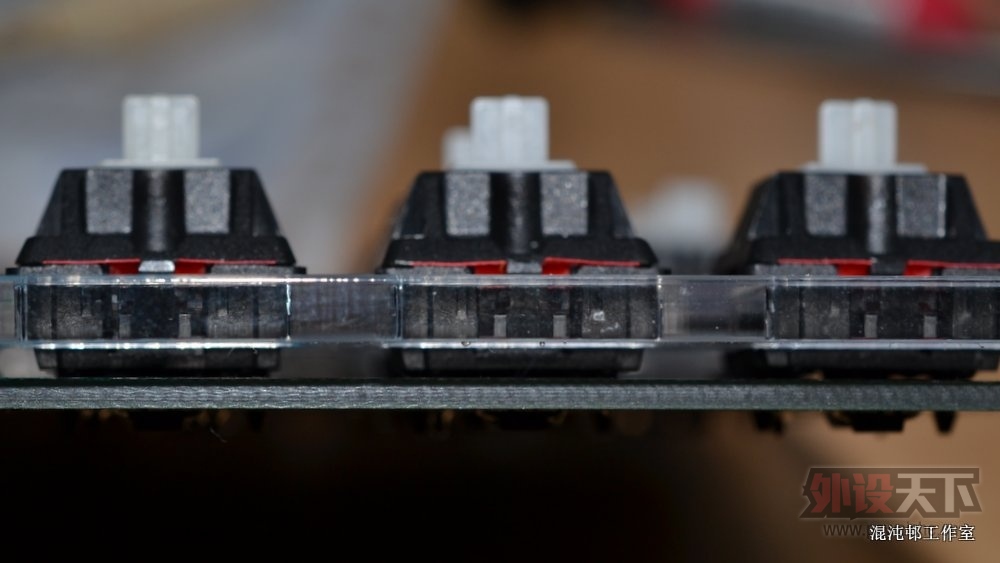

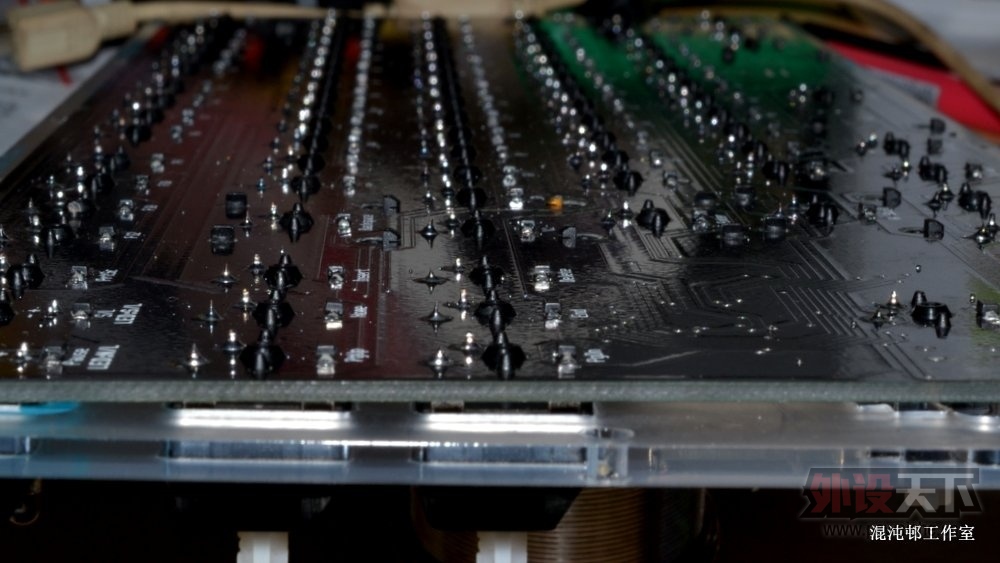

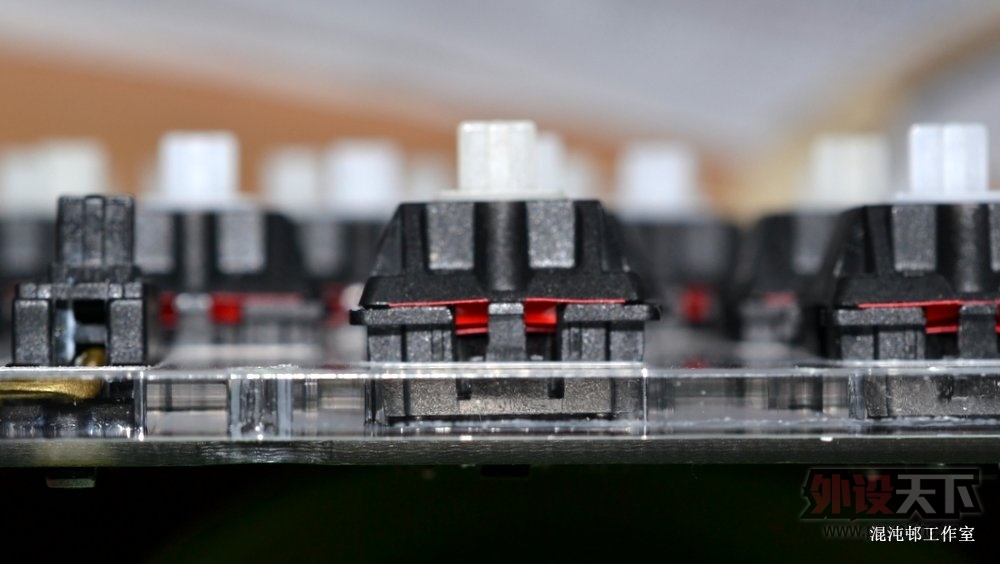

吐槽韩国A.87的亚克力框架板，这是要闹那样？难道棒子国的亚克力也和国内一样有尺寸缩水的行规？还是说故意为之……

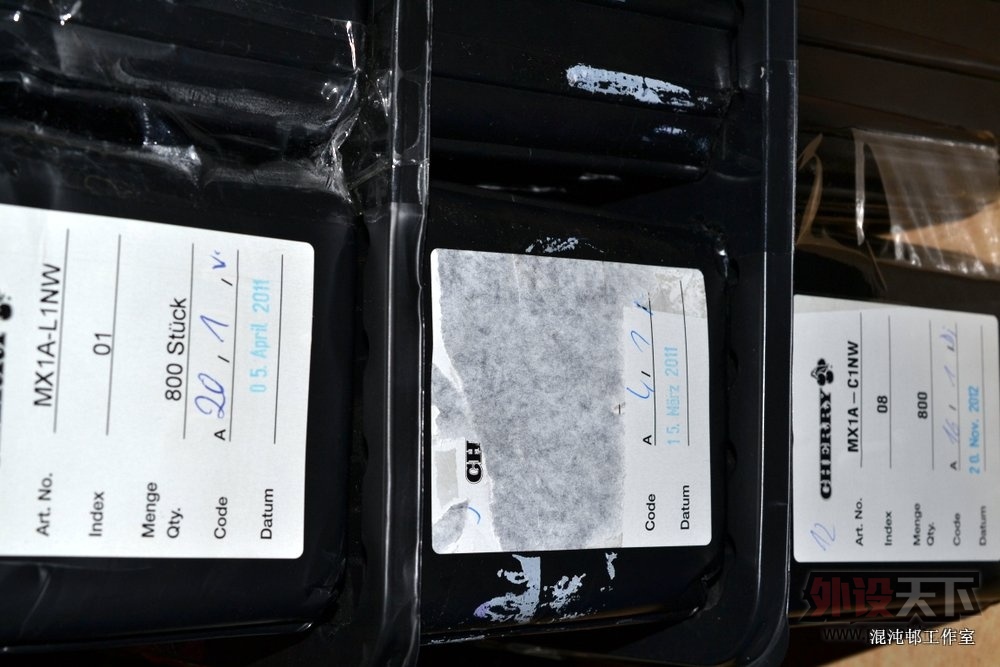

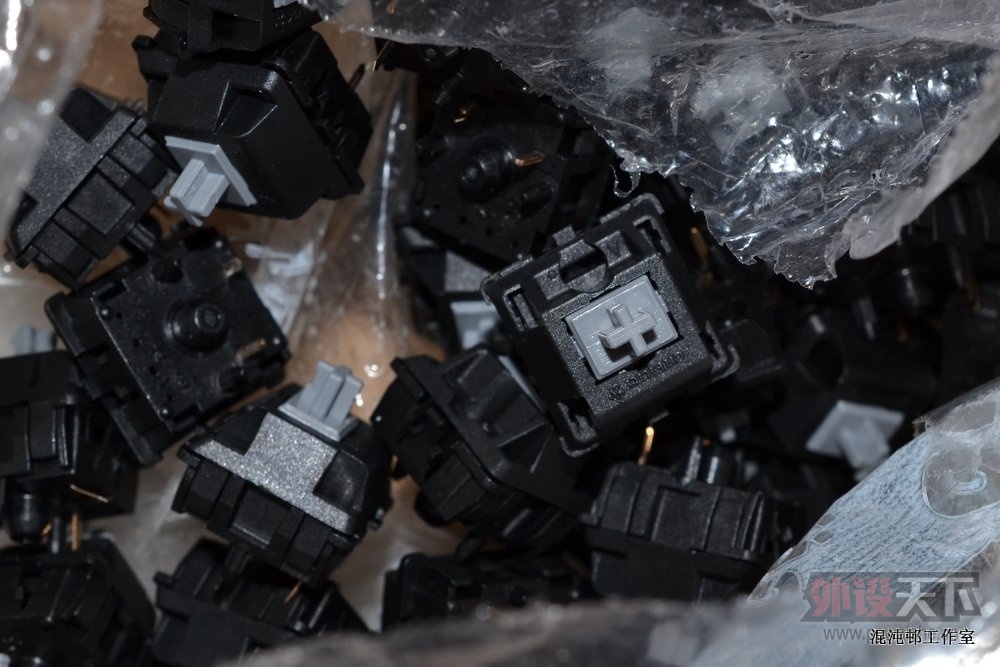

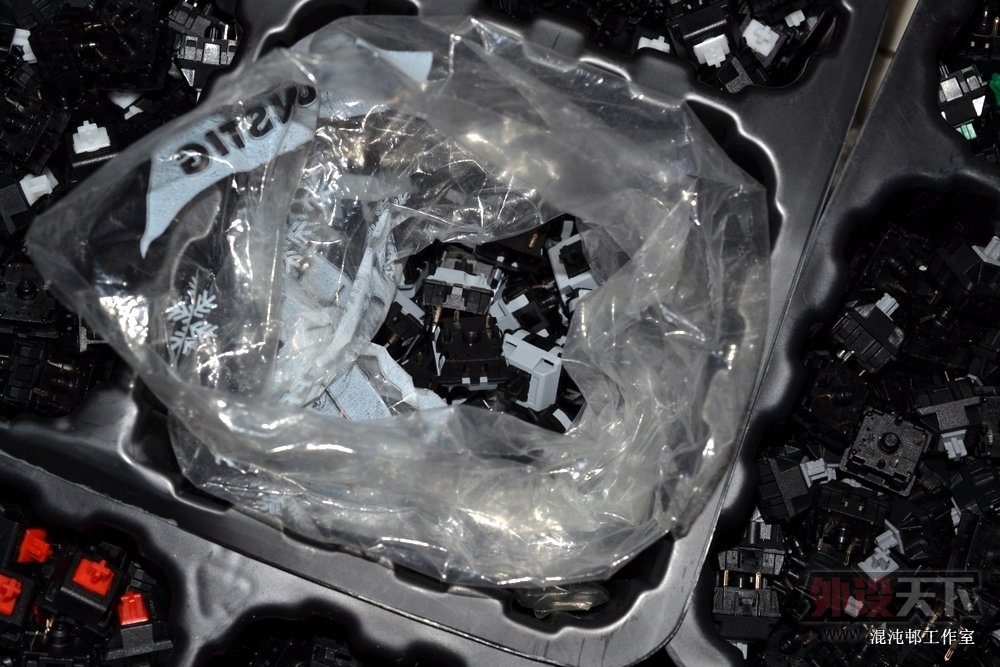

显摆一下轴体储备，茶轴、青轴就不来凑热闹了。


对于Kmac Happy想说的话，就四个字：“便宜点吧！”
对于KBC Poker1想说的话，找你的时候找不到，二出来了，才找到你……
对于KBC Poker2想说的话，开源更有爱，不然ARM浪费啊。

对比表格和资料连接在二楼，还有个人感受。

混沌邨

这是对比表格，不是很全，随手一写，看不清可以点击放大。

对于一个合格的电子产品来说，认证是少不了的，尤其是进出口的时候各种认证是必备的，如果我们看到一个产品只在本地区销售而其他的国家木有，那么好吧这是非常的不正常的。例如本文中提到的HHKB和Poker，都是可以正常的进出口到其他的国家，比如韩国、美国，欧州等。这就说明他通过了这些地区的质量认证是一个合格的产品，但是KBDMOD的却没有，难道说他就不合格么，当然不是的。它只是作为一种非商品存在的，如果正式的销售还是需要走这些认证程序的。
比如我们可以在其他国家的网店或者实体看到Cherry、Ducky、KBC、KBT、Filco等等这些键盘，但是估计你是很难在日本秋叶原或者美国类似的这些外设零售店看到PXXX、KXXX这些吧，当然这只是我的猜测，如果不属实，我道歉。

跑题了 说说poker吧，这个概念很早就已经提出了，就是类似hhkb这种超小体积的便携键盘，poker从创意到1代上市到2代上市，已经有好几年了，也改进了很多，有国内的发烧友、玩家，台湾的松鼠们一起来参与修改到现在，已经是一款非常成熟、好玩的产品了。

哦！相信很多人和我一样提到了玩这个字，键盘是电脑的输入设备，从标准的104键缩减到61键肯定是有易用上的损失的，作为一个常备键盘来说我个人并不推荐。但是poker的精髓就是在一个玩上面，不同于hhkb这种针对性非常强的键盘，hhkb针对的是vim编程器，可以说成是一个软件定制键盘，他的快捷键基本是为这个软件设定的，脱离了这个软件的话易用性上就大大的降低了。但是poker并没有完全照搬他的设定而是修改了很多，基本除了体积上一样，并没有相似度了，所以我在文中只是提了一下，并没有带入hhkb。

虽然poker系列在易用性上对比标准键盘有损失，但是在功能上并没有，1代就已经如此了，2代更是多了硬件可编程，虽然这个功能可能对于90%的人一点用处没有，但是对于很多做编程和设计的兄弟是有很大的帮助的，虽然外设主要是游戏玩家聚集，但是我只是想说可编程对于游戏来用途泛泛，如果你想用好，那可需要费大力气了。所以很多的行业类应用可编程键盘都具有编程但是没有延时这个设置就在于此，延时用处最多的还是在游戏方面，对于这点我相对poker说，乃纯硬件编程不太合适耶！弄个脚本导入导出的话会更好一些，伸手党还是要远远超过研究党地。

至于钢板和卫星轴，很多人说卫星轴手感肉…… 那么好吧我不知道这个肉是相对于什么来比较的，我只能说卫星轴和卫星轴之间的手感基本是一致的，大家都用的一家的卫星轴，手感差异不会太大的。1代由于采用的是pcb安装，这样的话就基本和原厂保持一致了，因为G80全部是此类卫星轴，而2代采用了和其他ducky、KBC、KBT一样的框架卫星轴，那么他们的手感就是一致的，没有理由你用龙年和9008s卫星轴手感好到了poker上就不好了，这是不大可能的，差异不可能如此巨大的。

我想很多兄弟说卫星轴的手感肉是卫星轴和平衡杆做对比，呃……我只想说平衡杆这完全是两种不同的平衡方式，差异就像是薄膜和机械一样巨大。由于本身的结构原因，平衡杆在青轴的表现会更好一些。
这么说吧，平衡杆是一个前后方向的往复运动，而卫星轴是一个上下方向的往复运动，从摩擦上来说平衡杆更小一些，但是会有钢丝触碰龙豆的震动和声音（龙豆是前几天刚学的名词），而卫星轴是为了保持手感一致性（按下过程的一致性）、装配方便这两点设计的。
在平衡度上差异也很大，有空的时候可以做这么一个测试 比如相同的轴，平衡杆和卫星轴在最边缘按下的时候两种结构的反映，我想卫星轴一定是平衡效果最好的，哪怕是7x的空格我只按最左边和最右边也不需要很费力就可以正常的触发。
对于手感变化这点在一些木有段落感的轴体上会有很好的体现，比如黑轴，卫星轴的黑轴基本还是无段落感觉，但是平衡杆的黑轴么，却稍稍的有了点段落感，感觉用起来更像是茶轴一些。
卫星轴在压力和反馈回弹上会有一定的损失，这点从原厂的空格一律采用灰轴绿轴可以看出来，原厂认为6x以上的卫星轴在压力和回弹反馈上损失已经到了需要用更大压力的轴体来保持一致性了。估计这就是那些兄弟说肉这种感觉的来源吧，不过这不是poker或者某款键盘独有的，也算是使用卫星轴键盘的特色了。
更换键帽的时候也可以体现出来，只看坛子里面说有平衡杆的啥啥丢了，却从来没有看到谁说卫星轴丢了，撑死就是拔键帽的时候脱落。
卫星轴丢了……这个太囧了……闷笑

两种方式各有利弊，手感也差异很大，我不好说那种好，那种不好，我只是想说喜欢那种就用那种。
在我个人看来卫星轴有平衡杆无可替代的优越性，相反平衡杆反而没有这种优势，最大的优势应该就是价格方面了吧……

好咧吐槽完毕

至于手感、编程、改灯、键帽这些方面，已经有很多很多的兄弟写过评测，不管是捧还是黑都有不少，我就不多说了。我比较在意的是售价，不过对于通膨的今天，羊肉串都要3块钱了有木有哇！！！poker1售价399，红499，poker2统一售价499，看过一楼的核心部分价格的可能会说虽然有曾加但是没有到100这么多。不过这可能是咱们国人的惯性思维作祟，编程功能是各位程序猿兄弟开发的，当然他们的开发是需要费用的，很多兄弟都从事这个行业，做开发是很赚的，但是对于产品来说就是很坑的，每件产品都会分担一点，我想这差价主要就在研发费用上了。虽然贵了100从我个人角度来说还是可以接受的，自己花个十块二十块买点led加上背光不就赚回来了嘛！窃笑……
当然这是一种啊Q思想了……毕竟在小键盘是KBC和KBT两家分庭抗挣，没的选哇……


关于加灯：
方形的焊盘为正极，圆形的焊盘为负极，led长脚为正极，短脚为负极，由于焊盘已经有焊锡，可以使用K头（刀头）或平头烙铁插入led后点一下融化焊锡拿开，led推到底，超简单。焊盘有焊锡 这个不算啥吧，这要是也成为说键盘不好的理由，我只能说兄弟你太吹毛求疵了。占版面最多的那种键盘可以满足你！

Poker2的不足：
编程功能很好，但是没有软件配合在使用上还是差了些，希望多加个GUI
PCB为啥就不能做点卫星轴安装孔，可以拆掉钢板了。

细节上的提升：
这点由于我是直接拆了。。。忘记说了，以前就说过一代是预埋铜柱，这个很好，2代在螺丝方面也做了调整加了两个垫片，这样对于pcb的保护会更好一些。经常看到1代的pcb在螺丝那里有压痕，但是2代就基本上没有好了很多。



资料连接：
波峰焊
http://baike.baidu.com/view/444405.htm
RoSH认证
http://baike.baidu.com/view/5691.htm
CE认证
http://baike.baidu.com/view/168519.htm
FCC认证
http://baike.baidu.com/view/223472.htm

焊接方面：
http://221.2.159.215:90/xjjpk09/dzgy/html/2/4/4/list_57_1.html

里面有焊点、焊点质量、焊点外观、手工焊接等等相关的知识，非常的全面，是教材来的。
