微软IE3.0 罗技G5铁锈 拆解(挂掉图片已更新)

satan001

微软IE3.0  罗技G5铁锈 拆解

(原帖我发在太平洋论坛  http://itbbs.pconline.com.cn/diy/10617138.html)

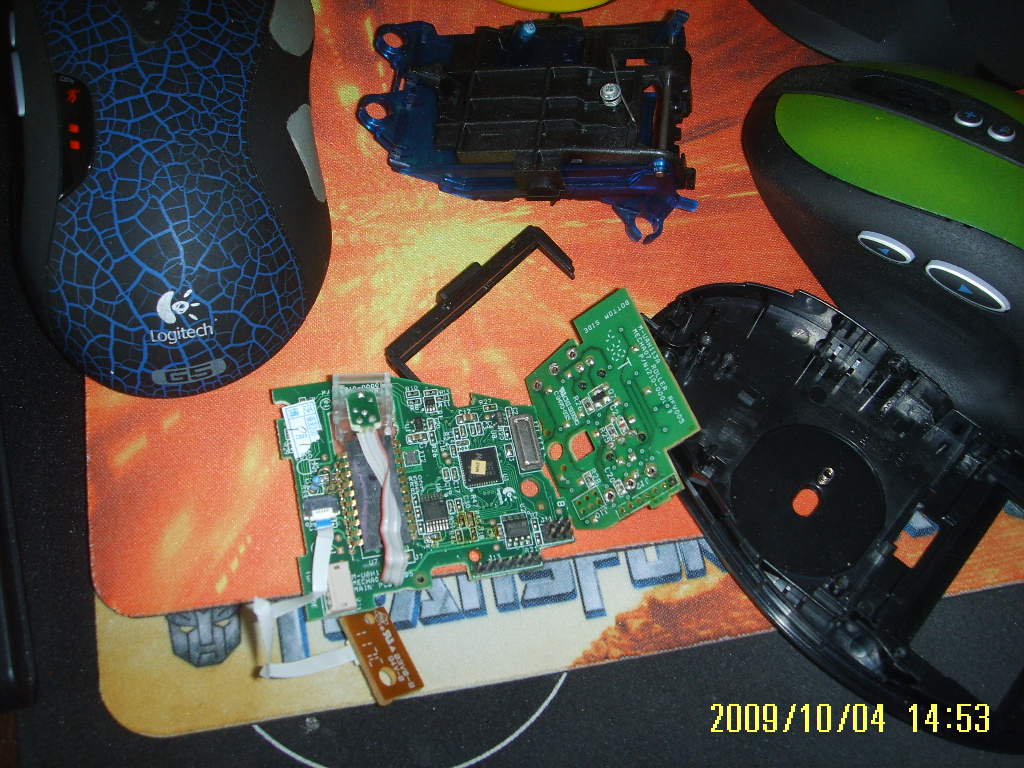

自己拆微软IE3.0  和 罗技G5（老版铁锈上盖）

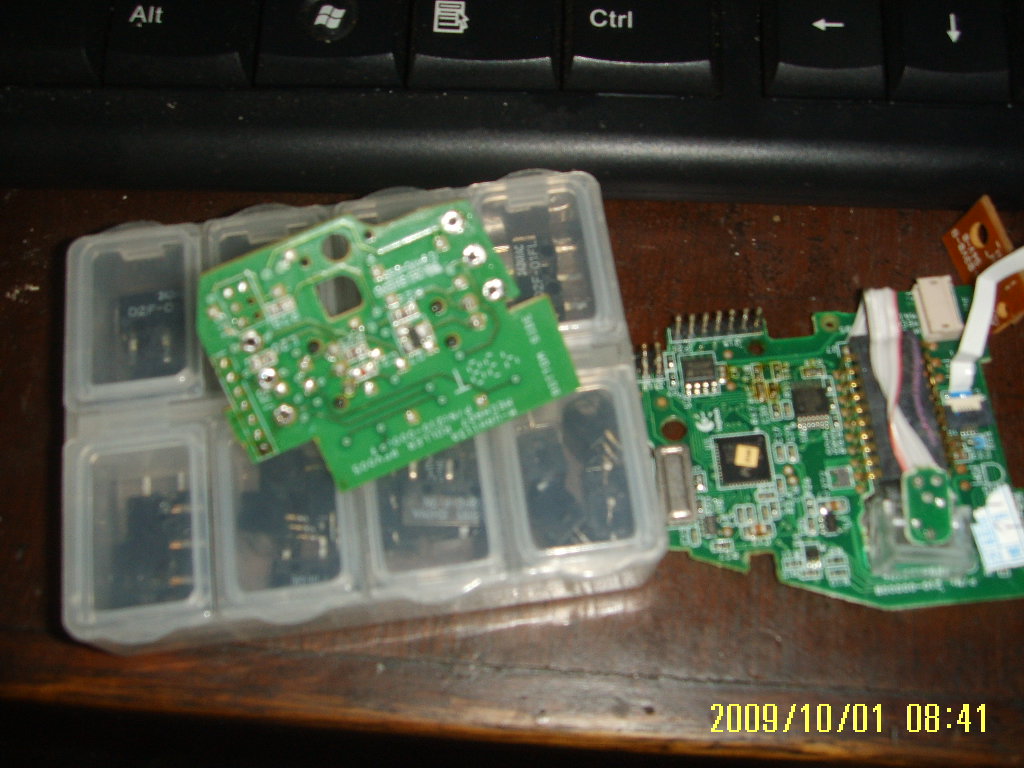

更换微动篇，不要迷信，即使几百块的鼠标，厂家也用的也是
国产欧姆龙 D2FC-F7N 白点 ，8角-1块一个~~



以下全部上图






全家福·~~


IE3.0部分

























-----------------------------------------------------


罗技G5部分








图地址，在纳米盘
http://d.namipan.com/d/0d9ac0a42cf79f7560e727e6eebc8ee9e3d5a74f99562b00

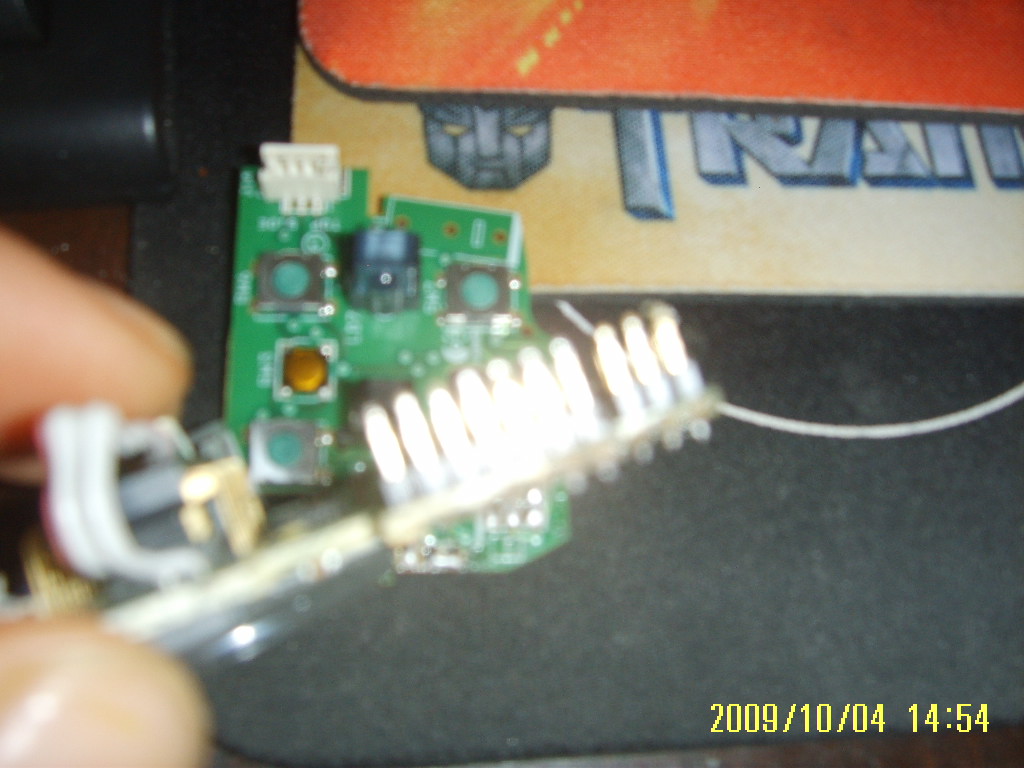

更新飞线图，原左键pcb损坏，飞线至侧键，驱动设定侧键为左键单击解决。没有适合的线，随便剪了个铜丝，做工草了点~~~














G5全图打包上传至纳米盘，要下的去。
http://d.namipan.com/d/66533471d374f0f999a3de299c86f392d2cfca3f00d6ad00



话说IE3.0比G5好拆多了，明显定位低一点也是~~~

star317

图全挂！

wu30592963

图都挂了  {:1_012:}

catty7073

这些图太经典了，真好看~~

catty7073

对了，怎么不见楼主换右键微动呢？看照片好像楼主尝试过卸下上面小版，这才是最有挑战性的。
既然拆成这样了，干脆一起换了嘛。

Seaman6300

图我一个也没看见！{:1_078:}
哦..更新了哈！

satan001

对了，怎么不见楼主换右键微动呢？看照片好像楼主尝试过卸下上面小版，这才是最有挑战性的。
既然拆成这样了，干脆一起换了嘛。
catty7073 发表于 2009-10-4 10:25

右键要换的话要拆上板，大概有20个挨得很紧的焊点，我就一杆普通烙铁，没办法弄

cnchen

楼主厉害

satan001

这次我把图都更新了，还带了无码大图的网盘下载·~~

catty7073

是有难度，准确的说是13个焊点。
距离很近，吸锡器无法下手，可以用铜芯线挂锡的办法去掉残锡。最好要有台虎钳，这样方便。
