人类失去PCB，世界将会怎样


仅以此文献给发明PCB的那位先哲，采用前期研制成熟的方案——罗技的K270键盘映射关系，花了2天时间做了第四个优联机械键盘，虽然采用不同的

飞线方法以期待更加成熟的飞线，且本次DIY已经成功，但是这两天来的痛苦经历让本人更加坚定了一个信念：以后一定要采用PCB的形式来DIY无线机

械键盘。

采用的母体（原有线机械键盘）：
DSI 台湾产，做工可用不可一世来形容，和cherry的G80-3000 在掌托部位非常类似，不同之处是F区的上方向上倾斜了大约15度，ps：难道是为了方

便改装无线以后拎着走？........

采用的父本（无线模块兼任键盘主控电路版）：
万能的罗技 K270 ，呵呵，上次本人diy的2个键盘一个是k250，由于不宜购得，前几天本人从淘宝一商家那里淘得二十多个支持优联技术的二手键盘

，，的去掉外壳的部分，有点绕，反正就是那个意思啦，键盘二手了，主控还可以焕发青春，只要从那三张薄膜找出映射关系即可。里面刚好包含4个

珍贵的K270的芯片，拿来就用，呵呵

飞线方案：
每个轴飞出2根一样长的线，大约有40cm，对没错，40厘米，这就是本次实践和前几次不同的地方。这样可以方便以后换轴，其实做好之后发现，飞线

还是类似棉絮......,不过目的是达到了，换轴比以前的方案方便了。

电源方案：
2节工业包装1.2v镍氢电池。这里再次表扬罗技的省电技术，上次发贴是1月份，到现在为止，前几个键盘的电池电压下降都在千分位上，平时基本上

不用去关那个电源了。后面考虑使用 L91工包一次性锂电池单个供电，电压3.2v，该电池1700mAH左右的容量，号称存储10年，和机械轴的寿命比较匹

配。每个2.5元，太TMD经济实惠了。

开关方案：
船形开关，本来想到另类的诸如干簧管磁控制，好处是不用为船形开关钻那个蛋痛的方孔，但是担心如果临时磁铁丢失如何是好，还是传统些，也照

顾一下长期以来养成的习惯，啪的一声，键盘启动了。



方案确定以后，就是采购，主要就是优联主控和飞线，主控刚才说过了，飞线这次用的是镀锡高温线，200米包邮只要23元，需要的朋友可以自己去搜。和镀银线相比也就是内阻有那么一点点区别，不过对键盘来说是可以忽略不计的了，第二点区别就是比镀银的要便宜不少，适合我们这些草根玩家。


物料都到手后，就开始操作实践了，由于飞线方案改变了，加之先前做过几个，各种材料准备充足，这次操作不到2天顺利完成，虽然还是很累，但是没有大的反工，也就是其中有2根到主控的线接反了，导致一堆莫名的错误，经过及时调整，崭新的键盘如期完工。下面看图说话：

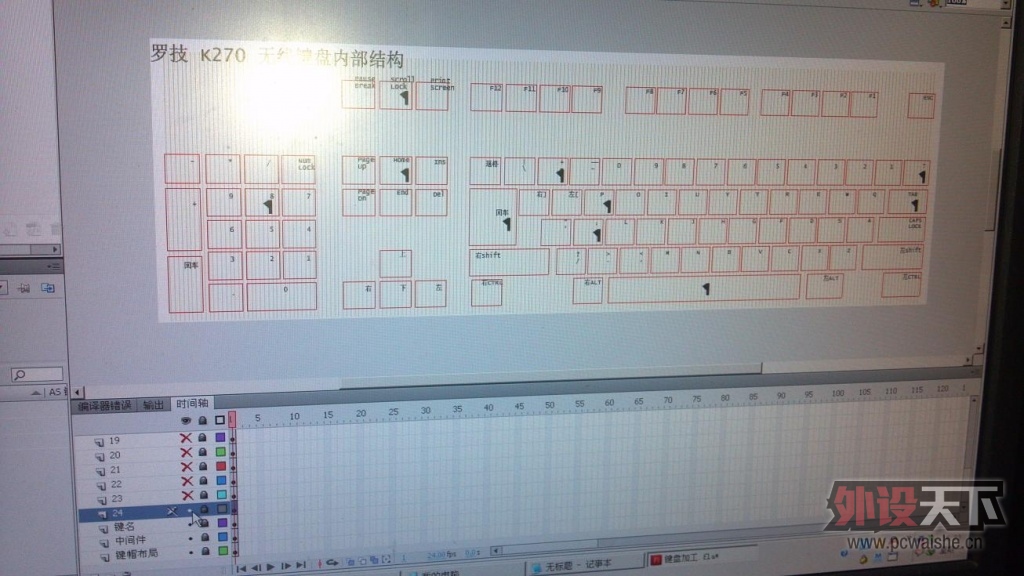

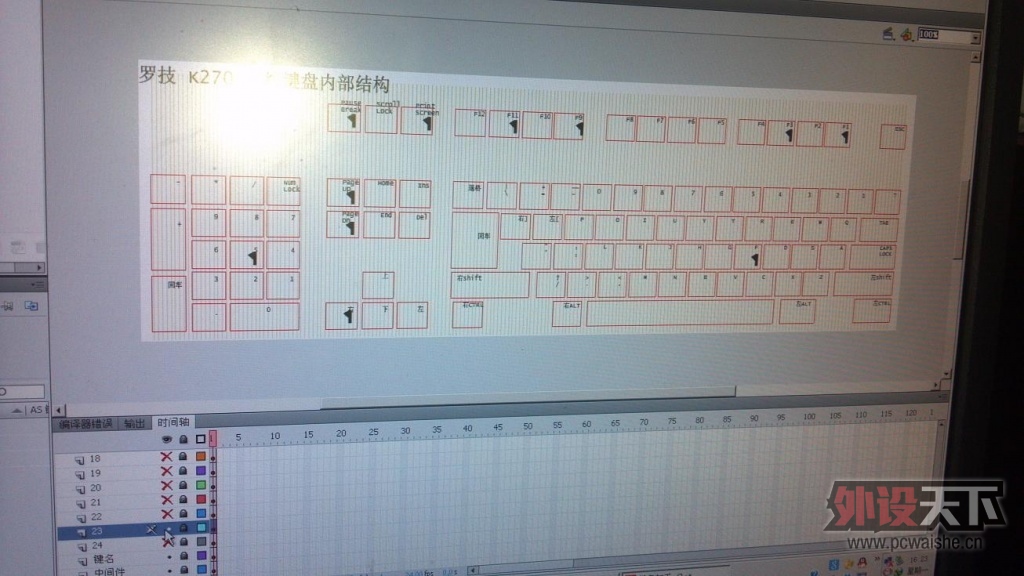

使用flash存储K270的映射关系：



再来


完工后的照片，咱们倒着来，拆开顺序：

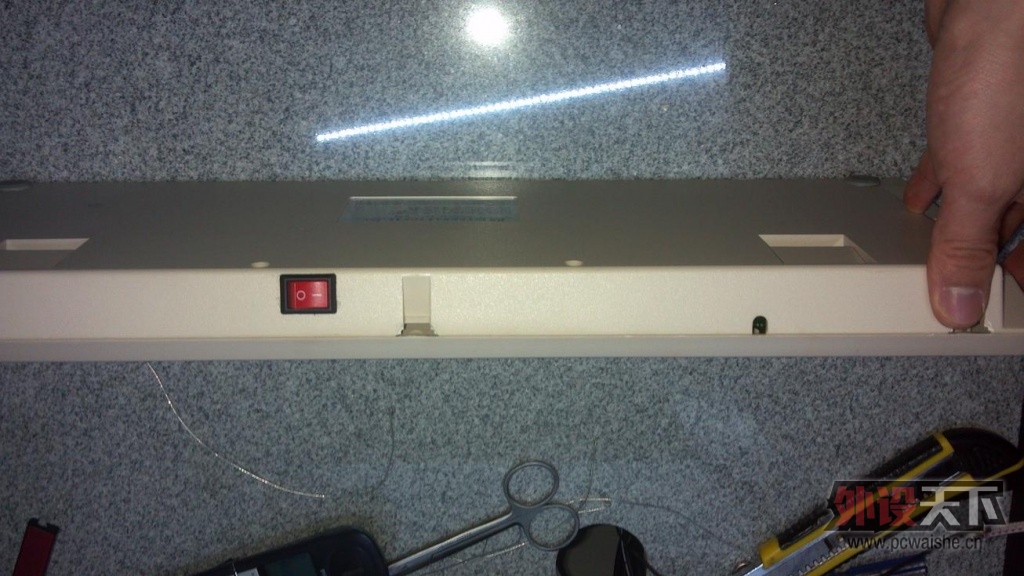

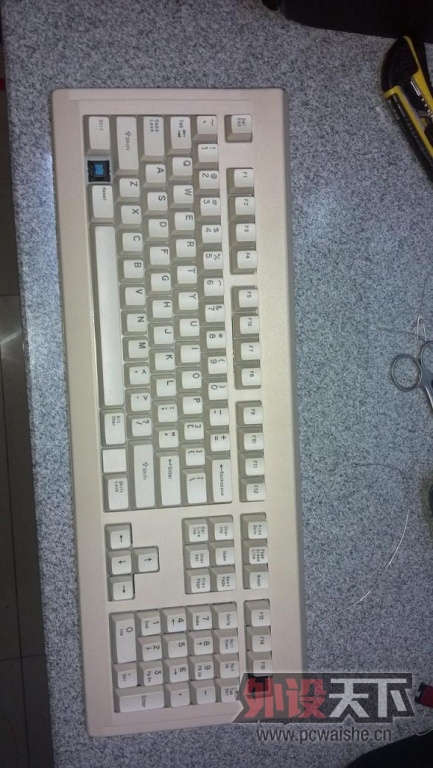

顶部俯视图，和以前相比，少了根线，多了一个开关而已

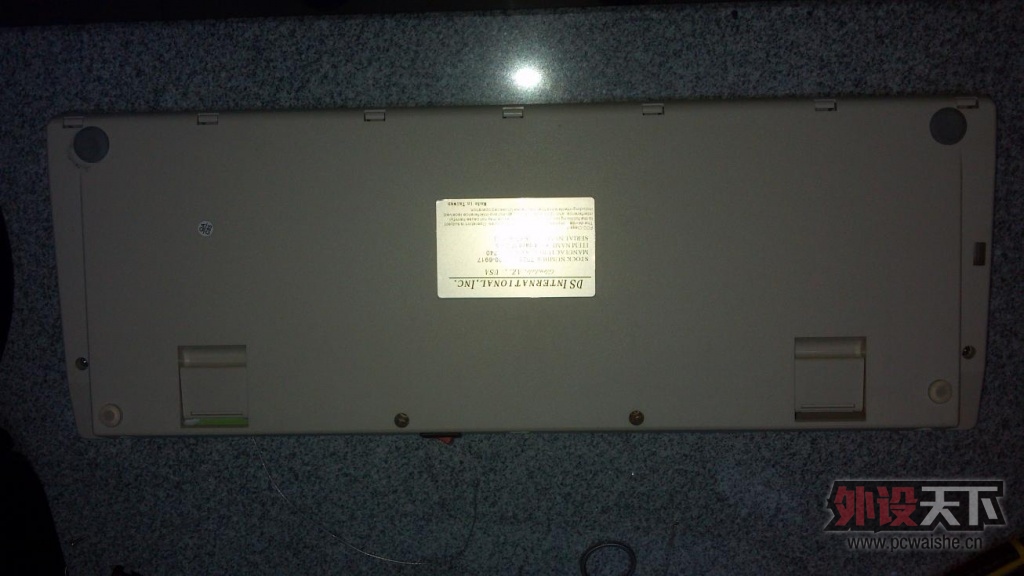

背面，很简洁

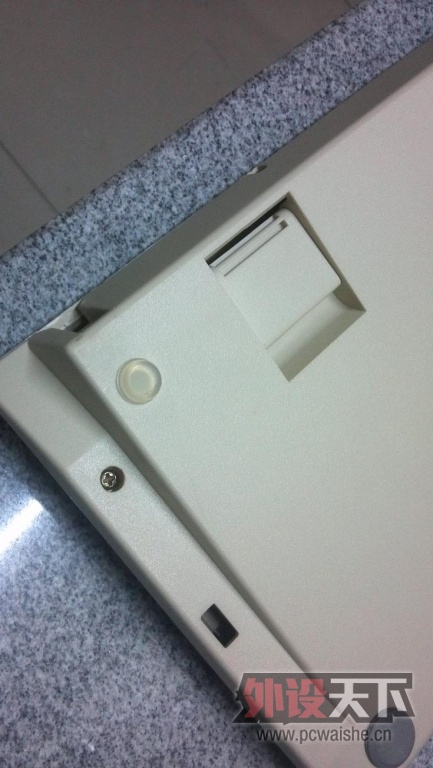

支撑，旁边我贴了一个防滑胶垫

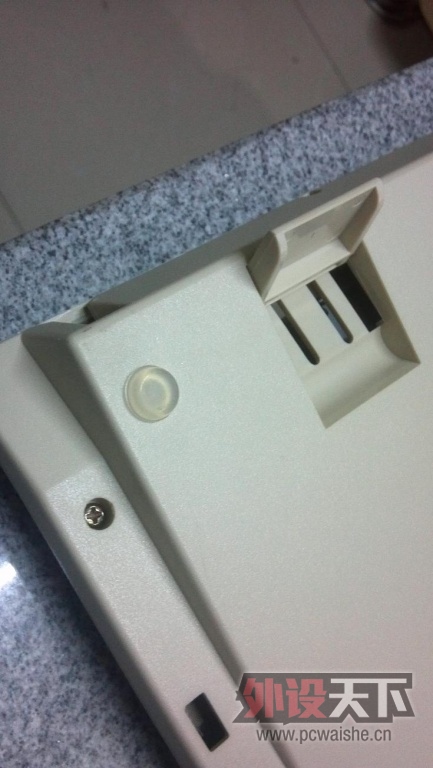

支撑打开，这里要说的是支撑是这个键盘除了键和开关之外唯一活动部件，手感利落，透露出成熟的工业气息

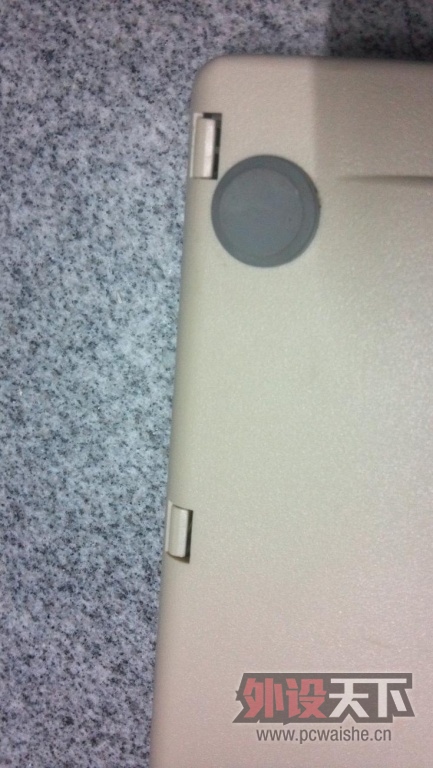

键盘自带胶垫

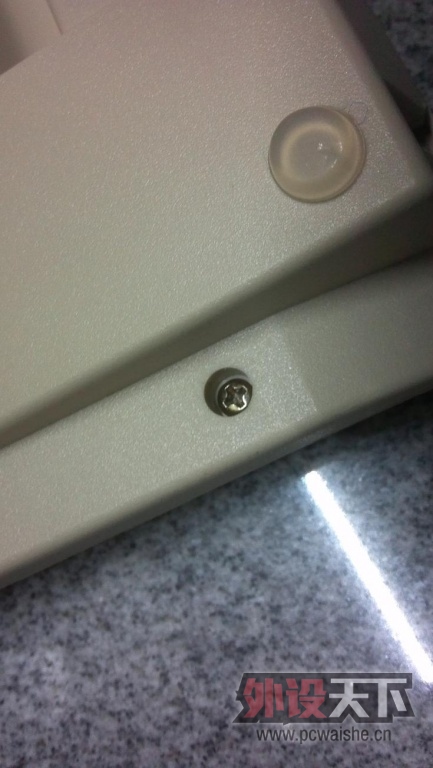

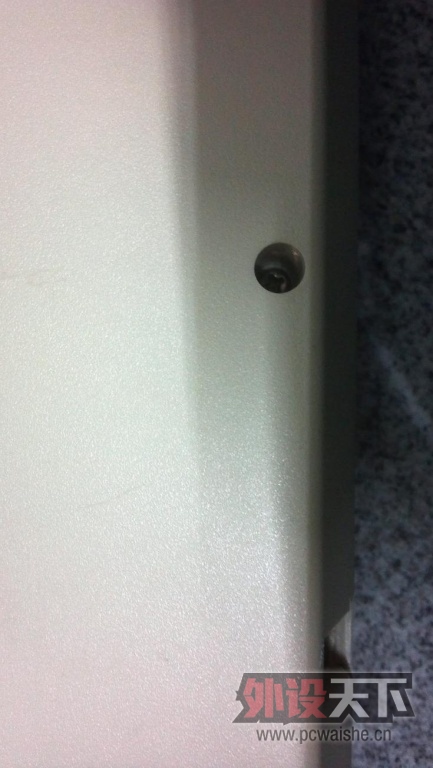

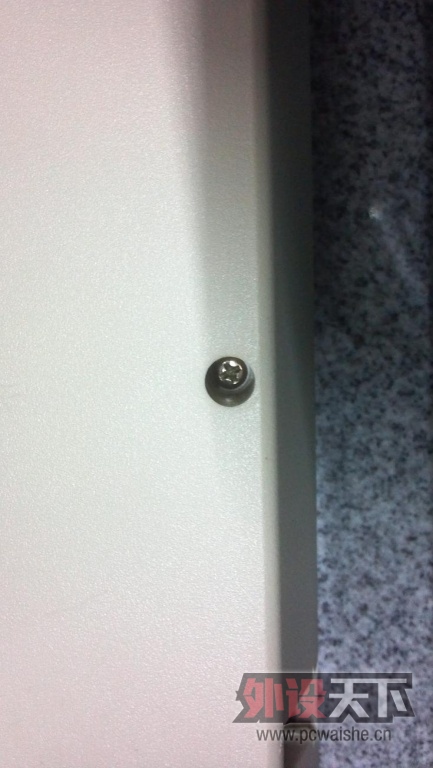

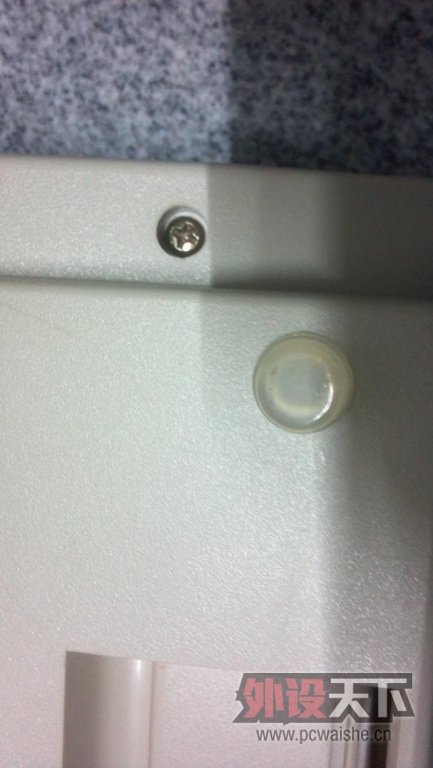

螺丝特写

总共4个螺丝，全部位于上方








揭开面纱

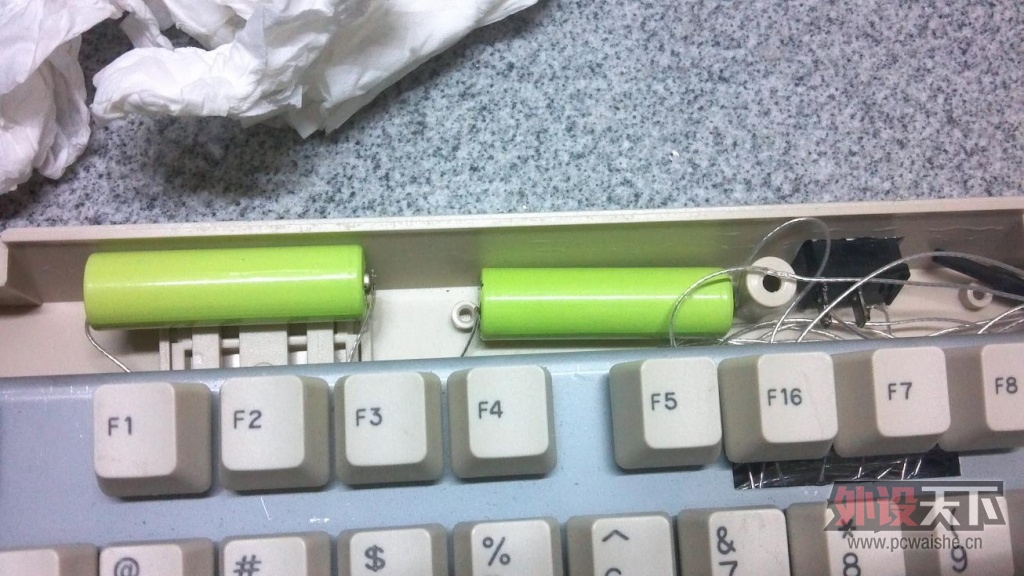

2个工包电池，这次来测试一下到底能用多长时间

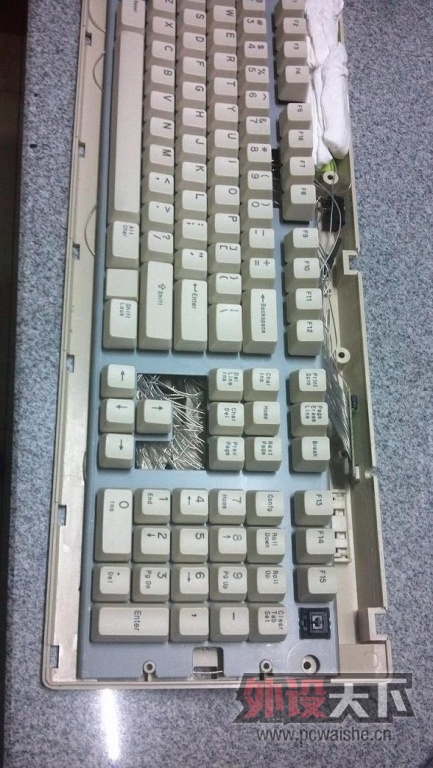

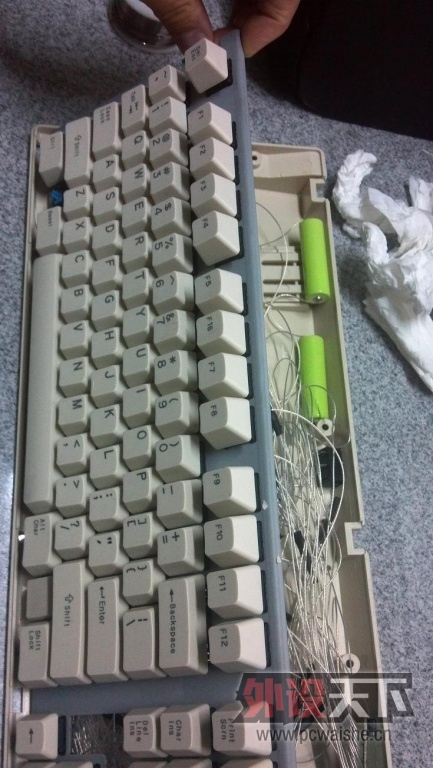

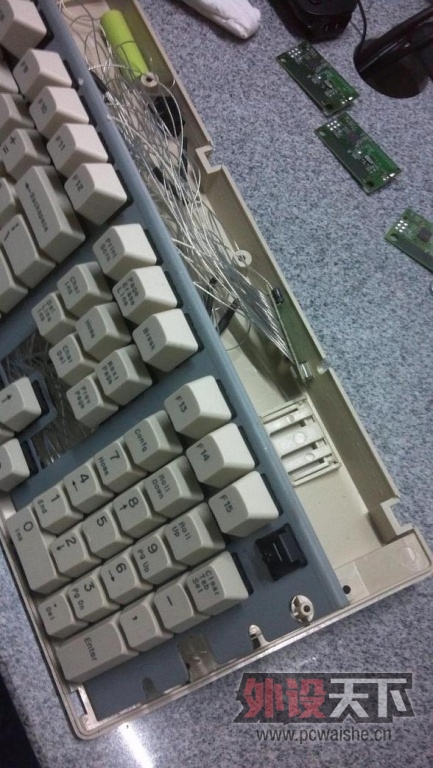

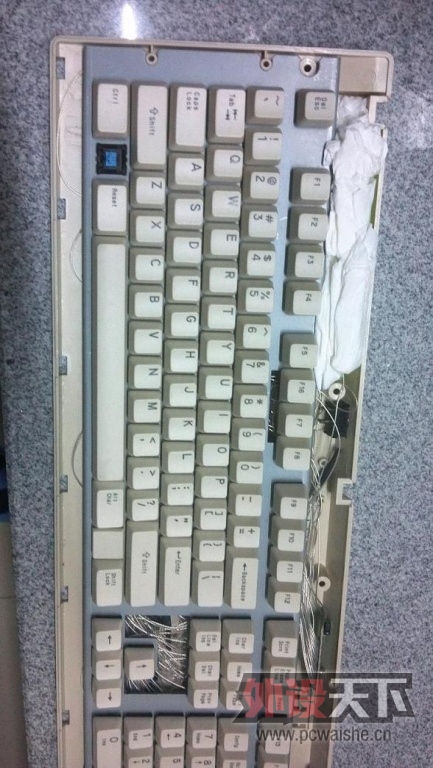

揭开一部分，看到飞线了没？


角度再大一点

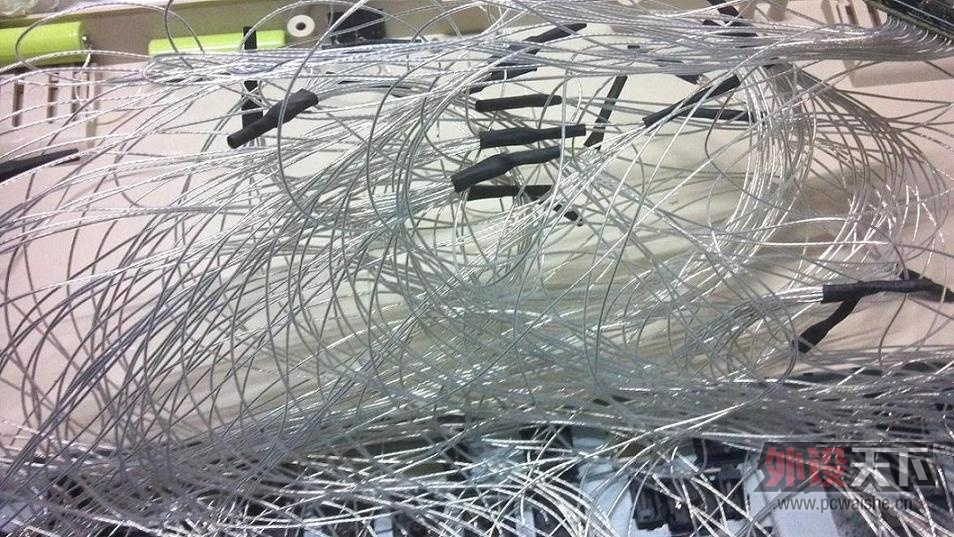

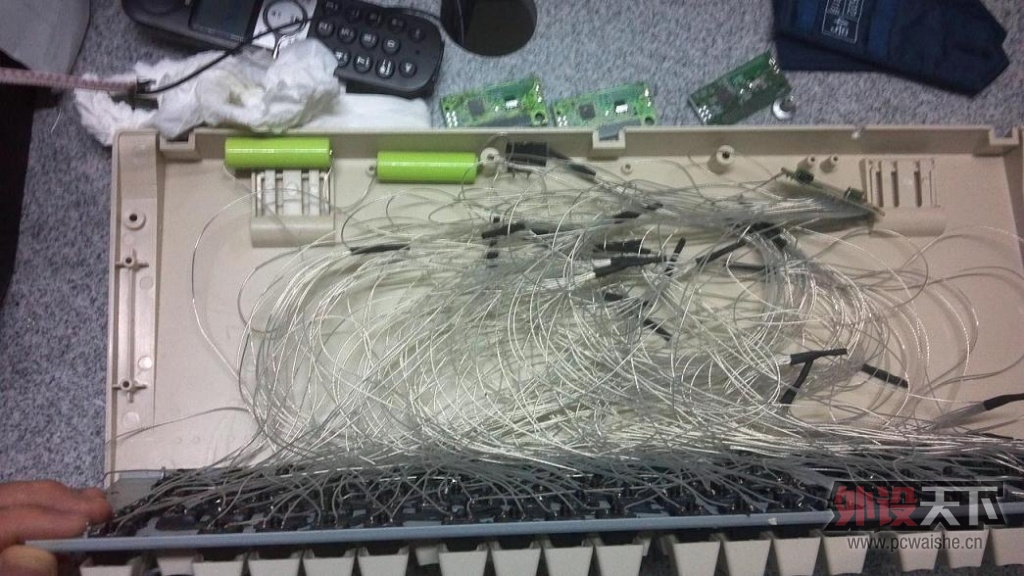

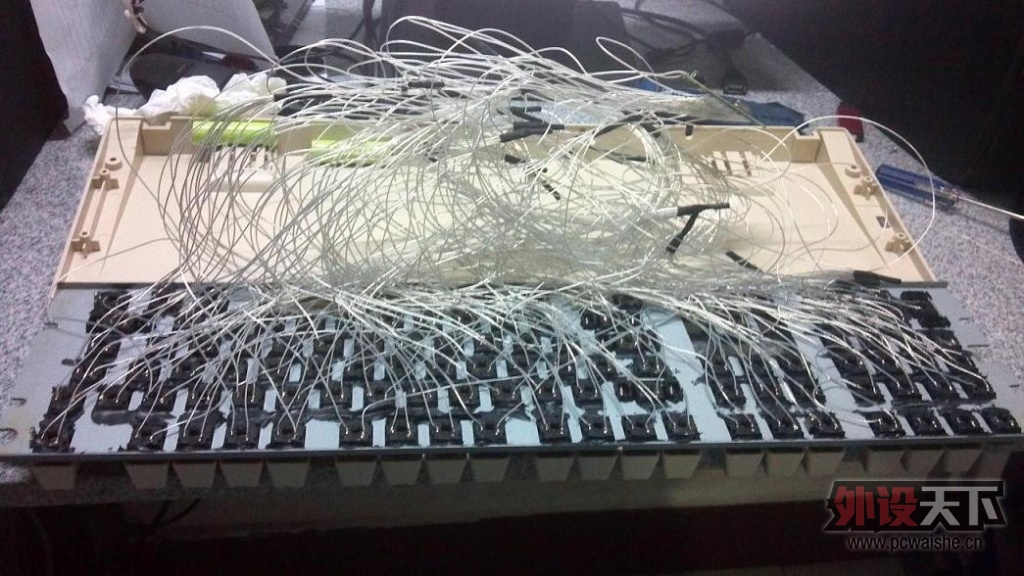

完整呈现，记得昨天我刚飞完，有种想吐的感觉，人类失去PCB，世界就变成这样


敞开：


公共端我用热缩套管保护，以免短路

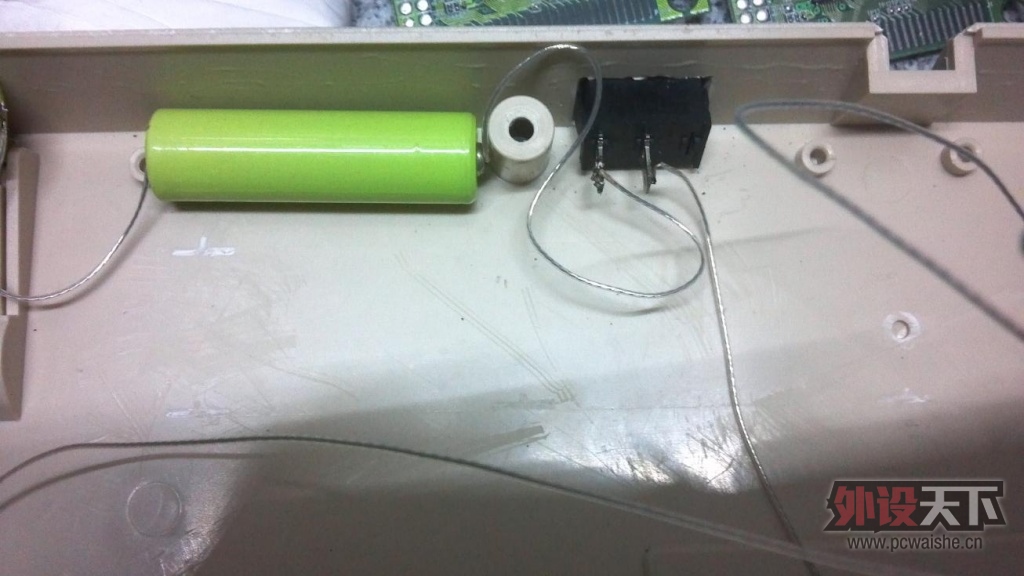

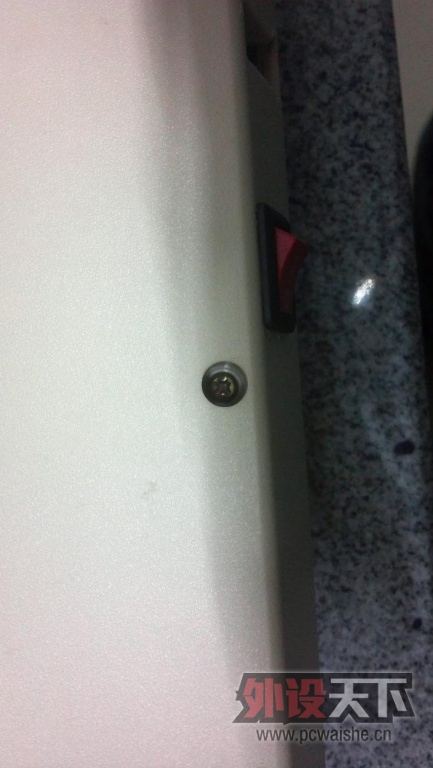

电池，开关特写

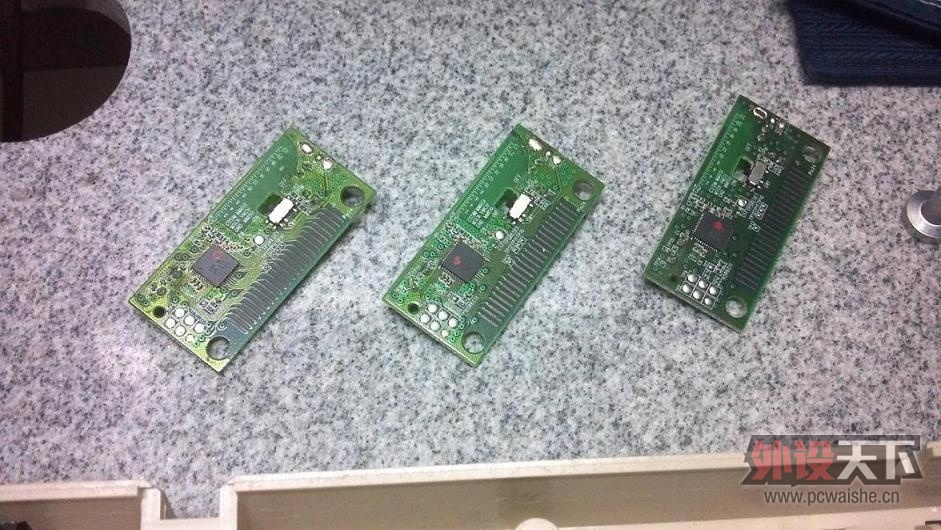

剩下的3个罗技k270 主控芯片

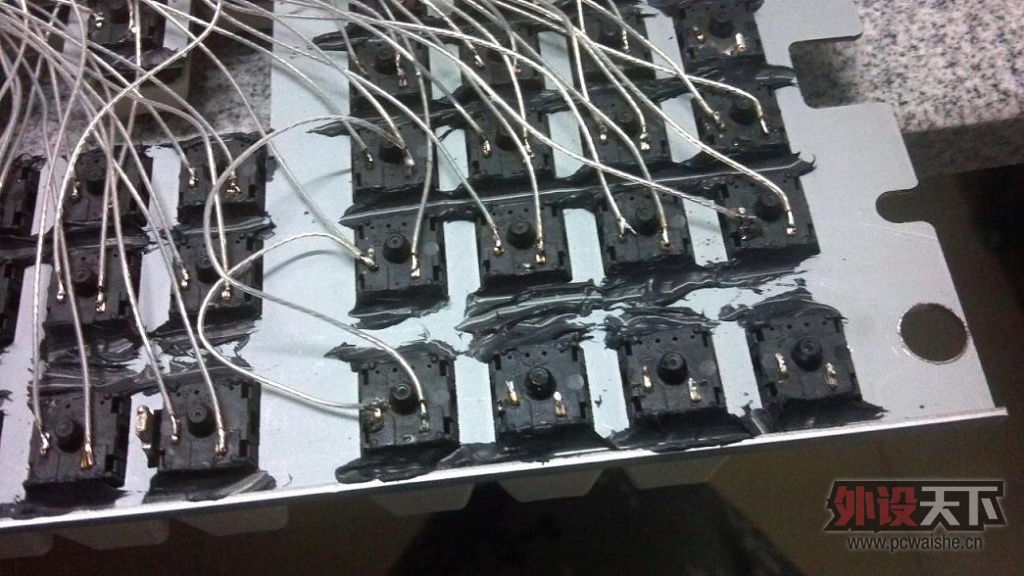

拆掉PCB后，黑轴有点晃动，用工程玻璃胶简单固定，基本可以长治久安了，看到钢板厚度没？估计有1.5mm，也就不需要整管玻璃胶来增加重量了：

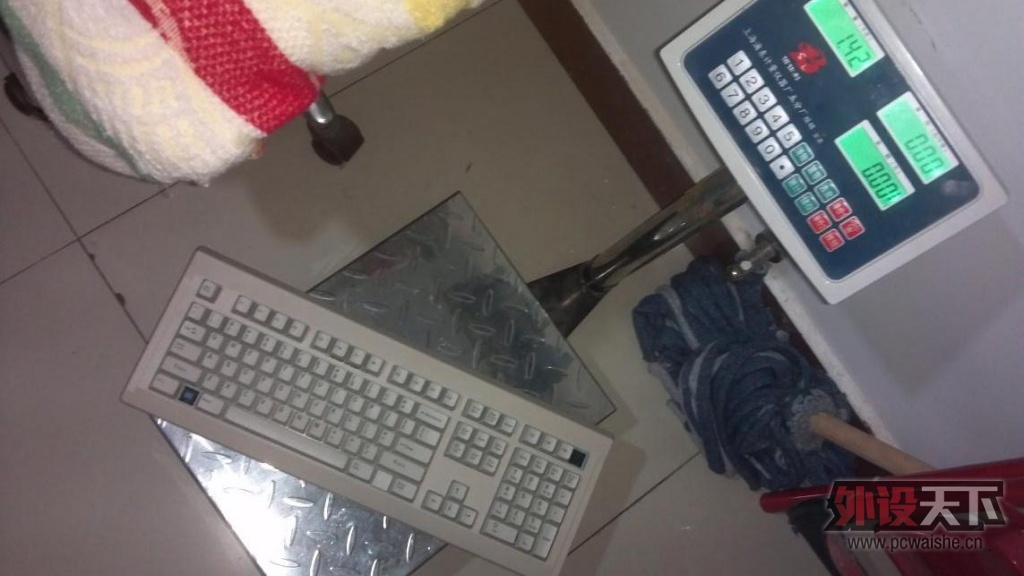

完工后的键盘重量，1.42，单位是公斤：

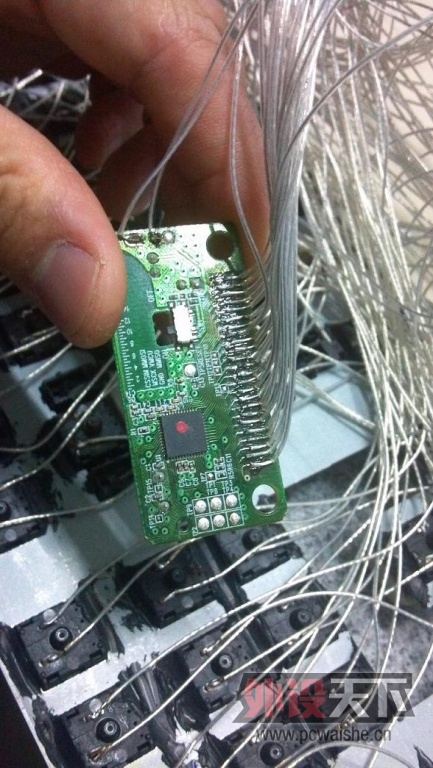

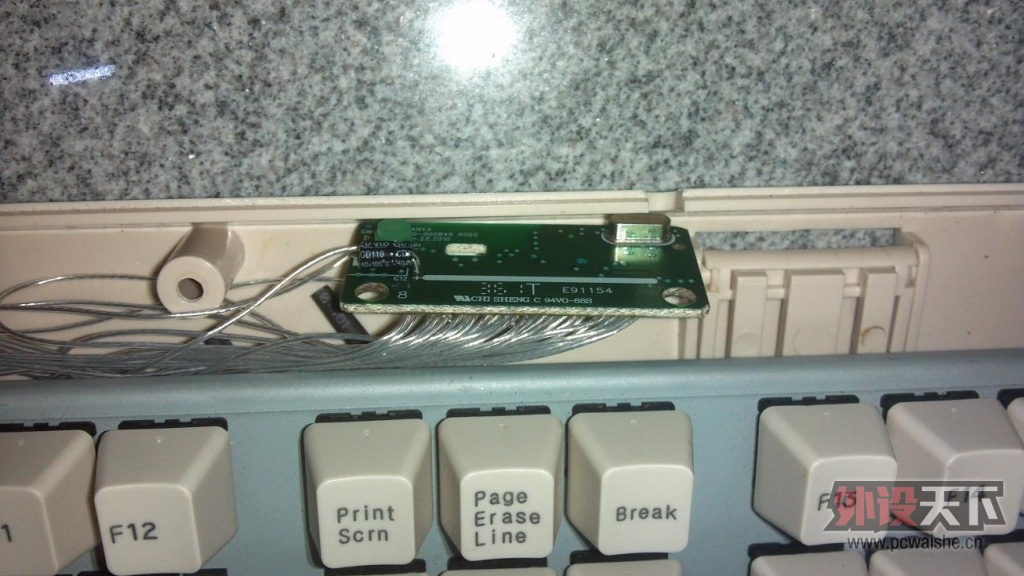

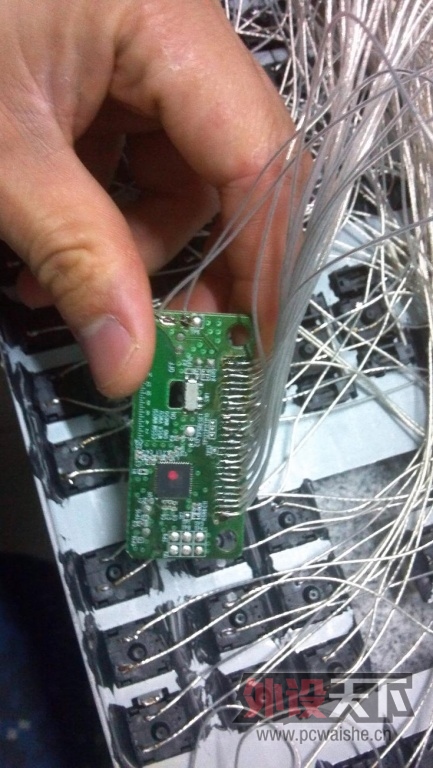

主控特写：


再来


键帽，注意是PBT的，手感绝佳，第一次用上新的机械键盘

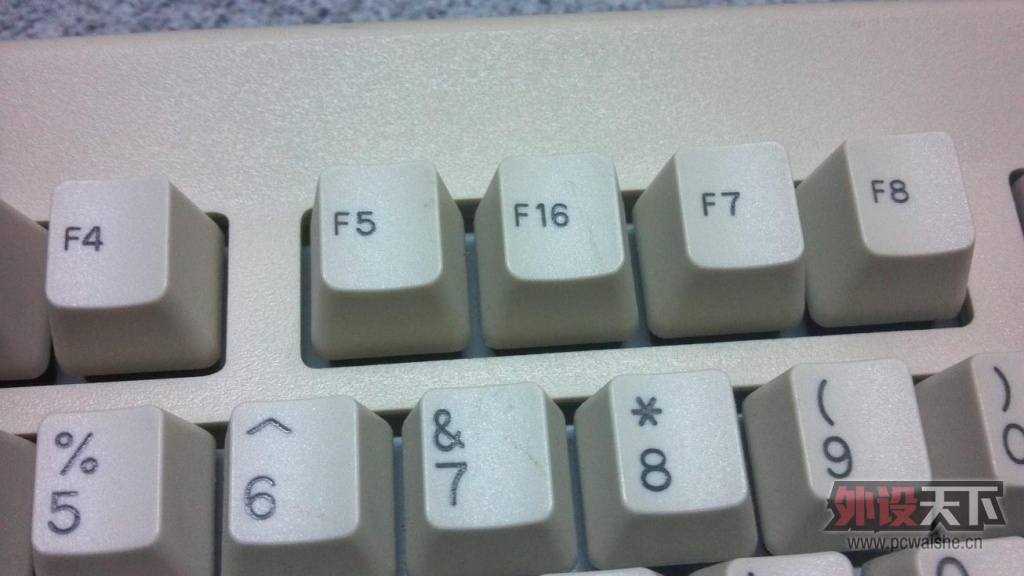

丢了一个F6键帽，把F16（这不是飞机）换上去，留了一个空缺

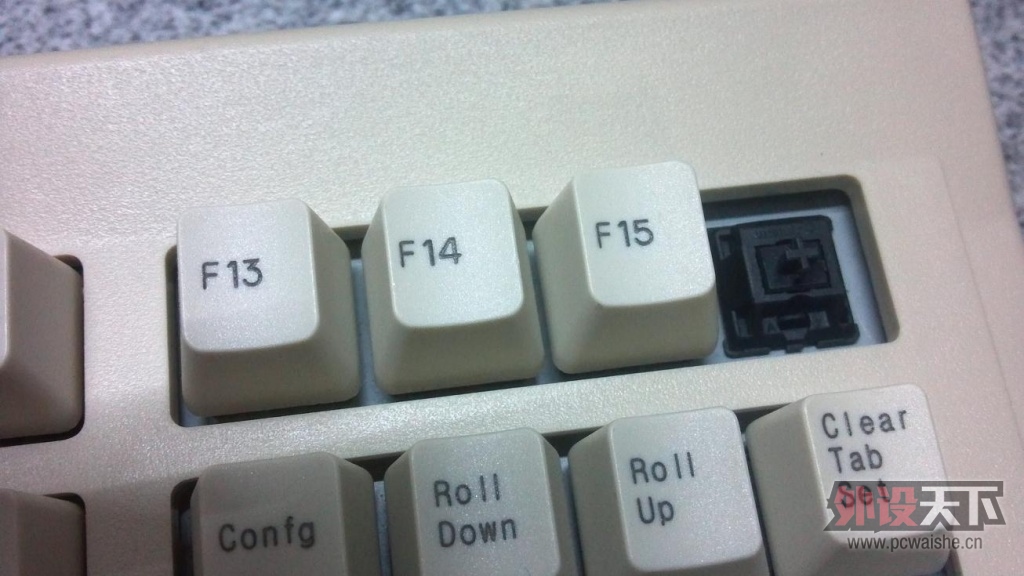

F13定义成静音和取消静音，剩下三个没有用，留待以后扩展



整个键盘没有灯，其实K270有个灯，就懒得引出来了。

通过这么多次实践，自我感觉机械键盘改成无线还是非常可行的，机械轴寿命5000万次，用一两天时间来diy它，也值得了。
虽然它内部是那样凌乱，但是全拜机械黑轴的可靠，一次性搞定，以后就是3年换一次电池了。如果用L91锂电池的话，期待一直用10年不用拧螺丝了。呵呵。

该键盘母本“彪悍”，除了个别键的字符有区别之外，可用完美来形容，pbt键帽，要知道这么一套单卖都要几百块，而这个键盘总共也就130搞定，自我感觉这两天的辛苦很值得。

工业键盘毕竟找不到民用产品的稚嫩，给人一种踏实的感觉。

以后就考虑真的要依赖pcb了，彻底摆脱凌乱。

键盘毕竟是工具，用它我们可以做很多事情，不为别的，只为交流

lvdasxl

技术帝，这需要极大的耐心和眼力啊

神周行

我们所看到的世界其实都是假象，真实的世界其实已经被机器世界操纵，

deelong

这个不得不给你个赞，加一下，跟你学习一下来自: Android客户端

oyowala1983

技术帝啊，这个太需要耐心和毅力了。

kangjiei

楼主威武，这耐心不是一般的好

yixiu1

我认为地球已经挡不住你了，这等手工大牛膜拜啊！

The_Change

飞键盘的关键难度就在于为了防止冲突，键的映射关系被罗技设计的错综复杂，没有办法提高效率。我2天完工一个已经是站在半年前2个星期做1个的基础上了，

强力呼吁爱好者组成一个联盟，共同攻克普通机械键盘改无线效率提升问题。由于飞线至少需要飞200多根实体的导线，我希望最终的改造效率能够缩短到3小时以内。

当然了，如果罗技把自身的G710+ 升级成优联版，在非常有米的情况下，也就不需要如此折腾了！
