新到手的Tt 850瓦电源，卖点之一就是80PLUS金牌认证，采用很流行的全部扁平化线材，可惜就是半模组的，还有个所谓一键超频特色，后面也会分析到。

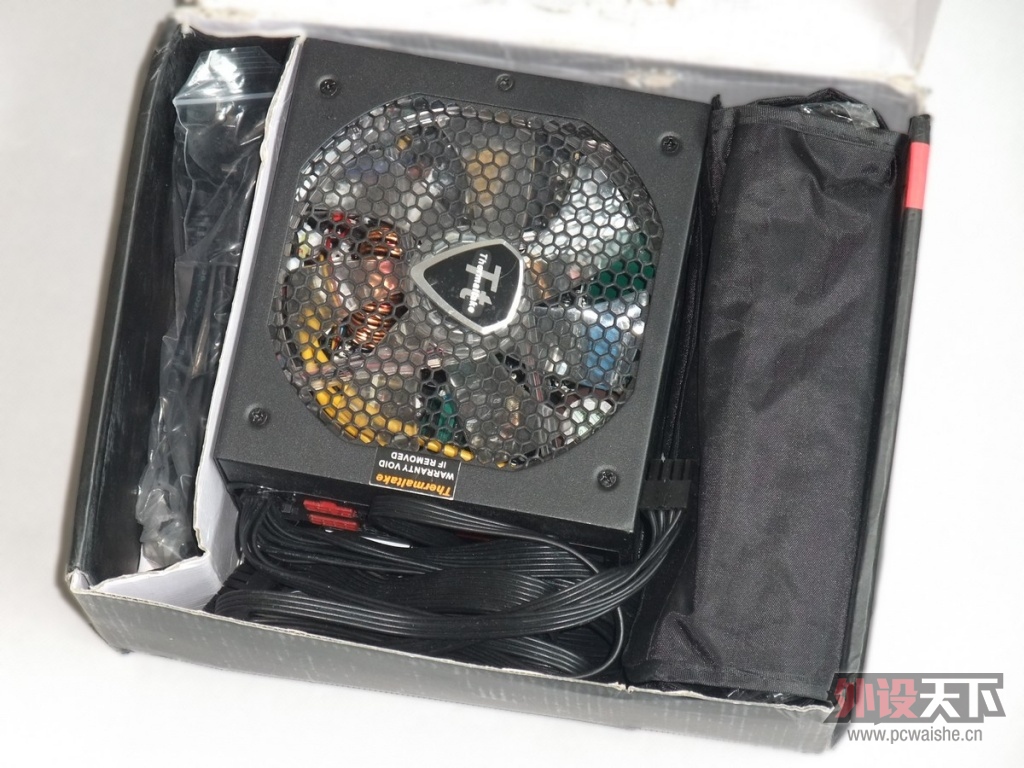

1、 包装、附件
电源包装让暴力快递搞的稀烂所以不晒图了。强烈吐槽汇通快递，用过暴力和超慢快递也很多，但碰到能寄错地址的就只有汇通了，而且算上这次快递Tt电源已经第二次，上海的给快递到广州。
附件为半模组线材包、干燥剂、4颗螺丝、理线带、AC电源线

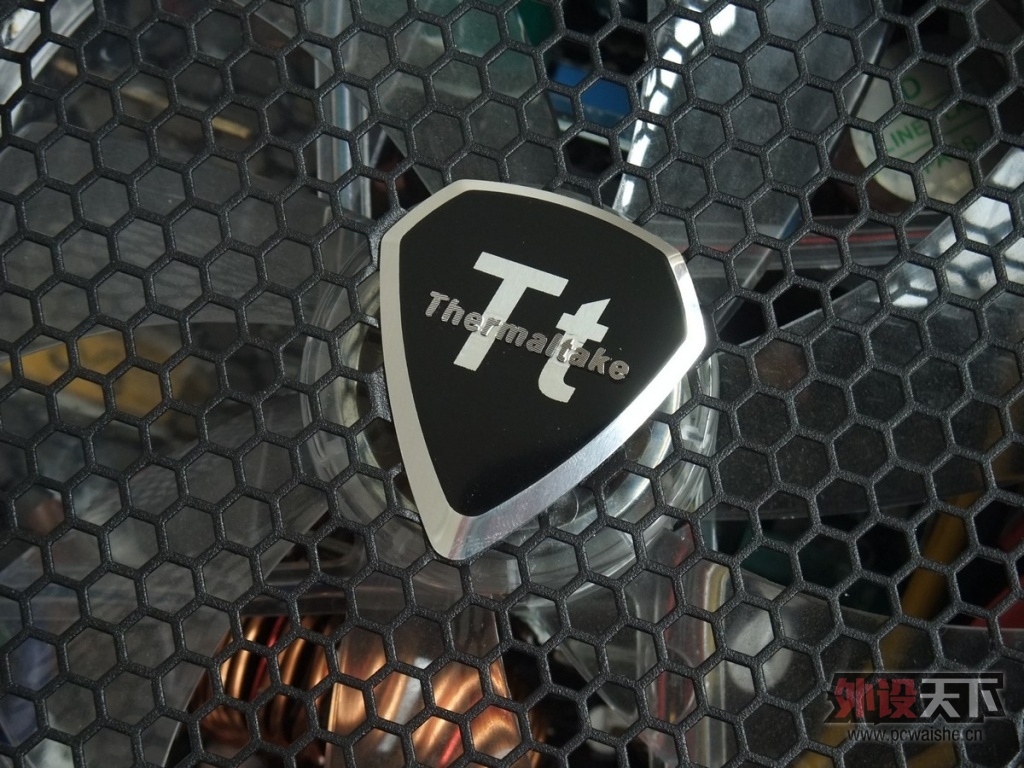

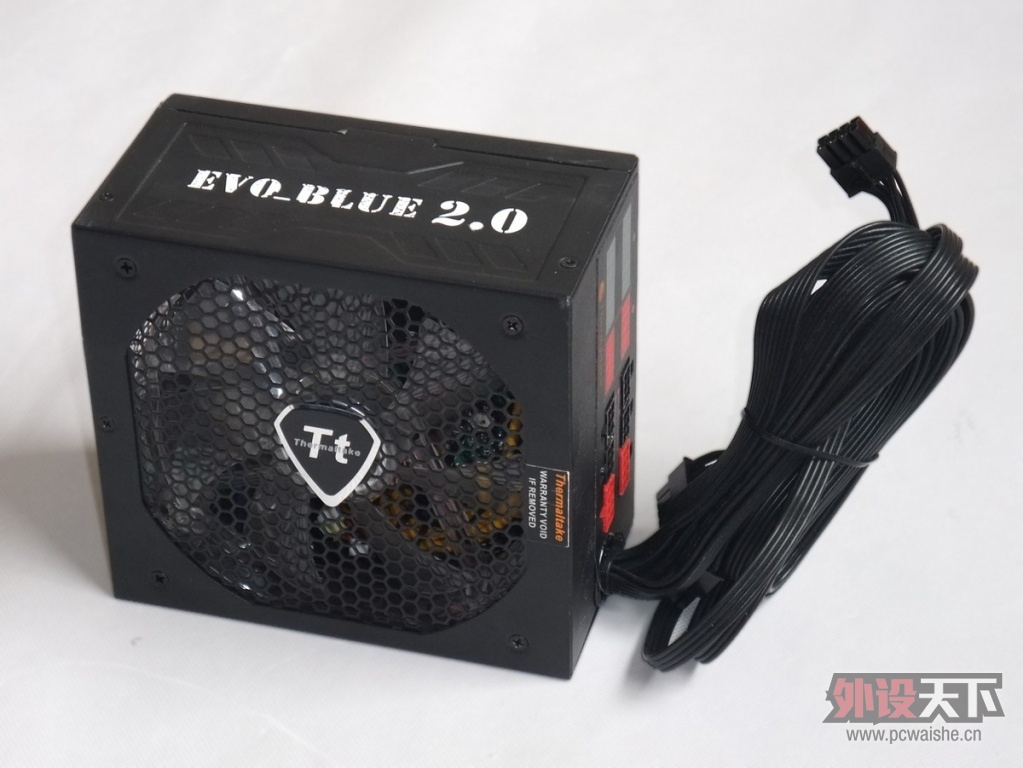

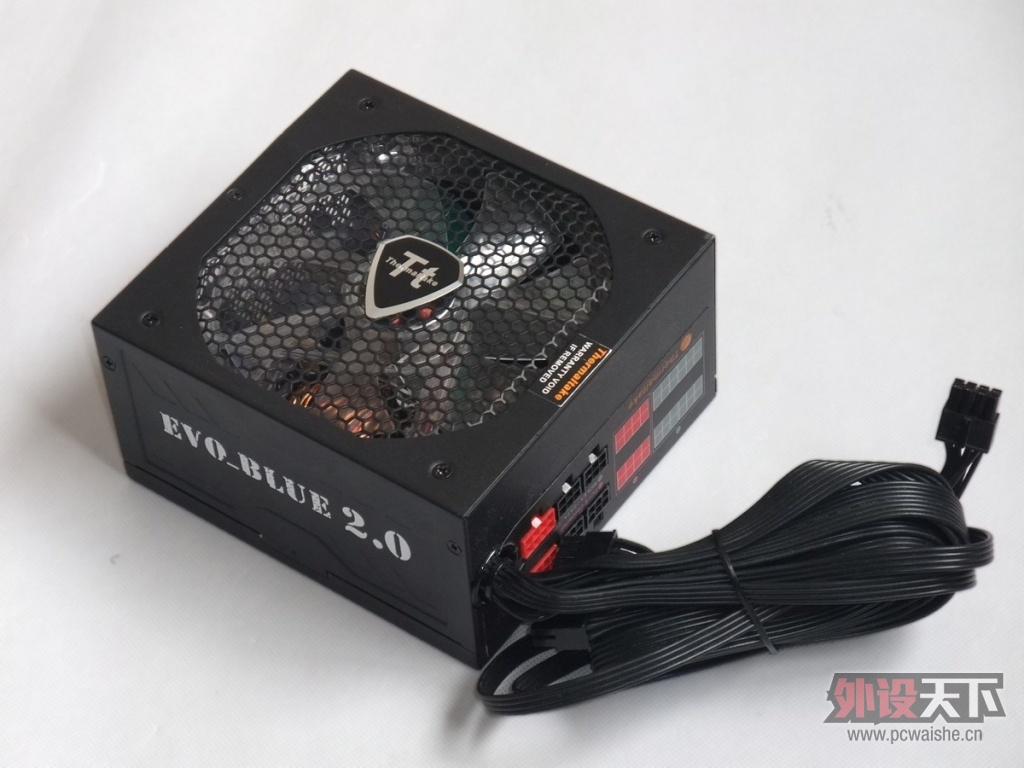

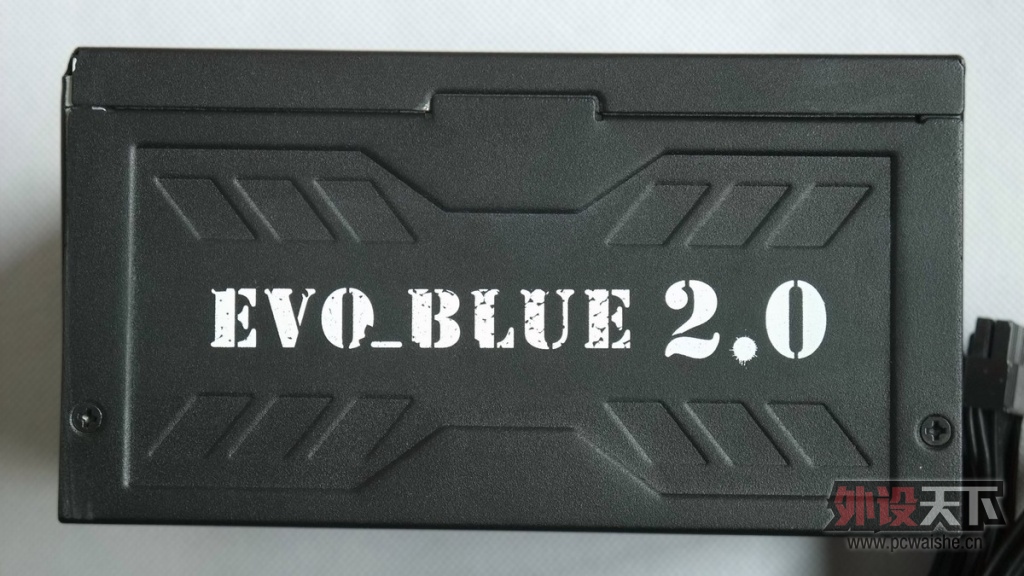

2、Tt EVO BLUE2.0 850电源主体 电源具体型号是Tt EVO BLUE 2.0 850，给我第一印象重量很沉，单手握持竟感觉有点费力，重量也能帮助评估电源的用料档次。电源全黑化，金属磨砂工艺，质感和耐磨性都不错，侧面装饰性图案以及EVO_BLUE 2.0字样。 我觉得这款电源卖相很漂亮，用的金属六菱形网代替一般的圆形铁环。
3、Turbo Charge 一键超频 AC交流输入这面也是散热出风，蜂巢六边形设计有不错的防EMI电磁辐射，提供独立AC开关，有利于省电或调式电脑。
下方按钮就是Tt EVO BLUE系列主推的一键超频，Turbo Charge也译为涡轮增压，根据官网说法，850瓦额定功率基础，能够增加提供100瓦输出。具体表现为风扇LED由蓝色切换成警示作用的红色，并且全速运行，噪音也增加不少。
Tt这款电源功率之所以能“超频”原理很简单，后面拆解电源也没发现电路特殊的设计。应该说80PLUS特别金牌电源都有超过额定功率运行的实力，但转换效率会降低，比如110%负载降低至银牌效率，Tt EVO BLUE既然宣称超频，那么至少证明950瓦负载能够稳定，或者950瓦都能达到金牌效率？ 另外提高风扇转速来增强散热能力。个人感觉超频的噱头更多，实用性一般，除比特币挖矿机和骨灰极限超频，实际很少需要这么高的功耗。
4、Tt EVO BLUE 2.0 850电源铭牌 电源MODEL型号EVO-850AH3CCG，P/N部件号EVO-850M（不知道两者区别）
Total Power额定功率850瓦，型号和功率数字相同，实续标注，80PLUS金牌认证和3年质保。
AC INPUT 交流输入：
100V~240V宽幅电压，全球电脑都能适用，尤其适合国内市电不稳定的地区，保护电脑，这也是80PLUS认证电源的一个鲜明特点。
DC OUTPUT 直流输出： 单路+12V输出最高70A即840瓦，近额定功率100%比率，供电性能相当强悍，性能和功耗最高的2块Titan加i7 3970X强强组合都没压力。

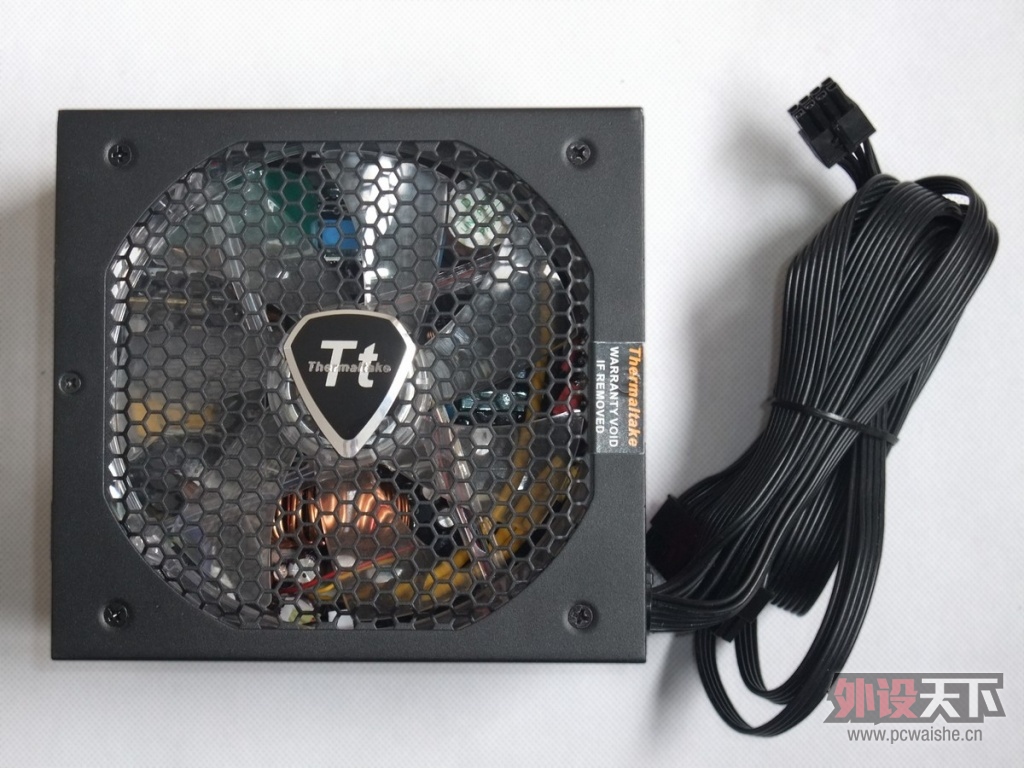

5、风扇 采用14cm风扇下压风道，透明扇叶和蓝/红LED切换，电脑关机后风扇能延迟30秒关闭，从而带走余热。

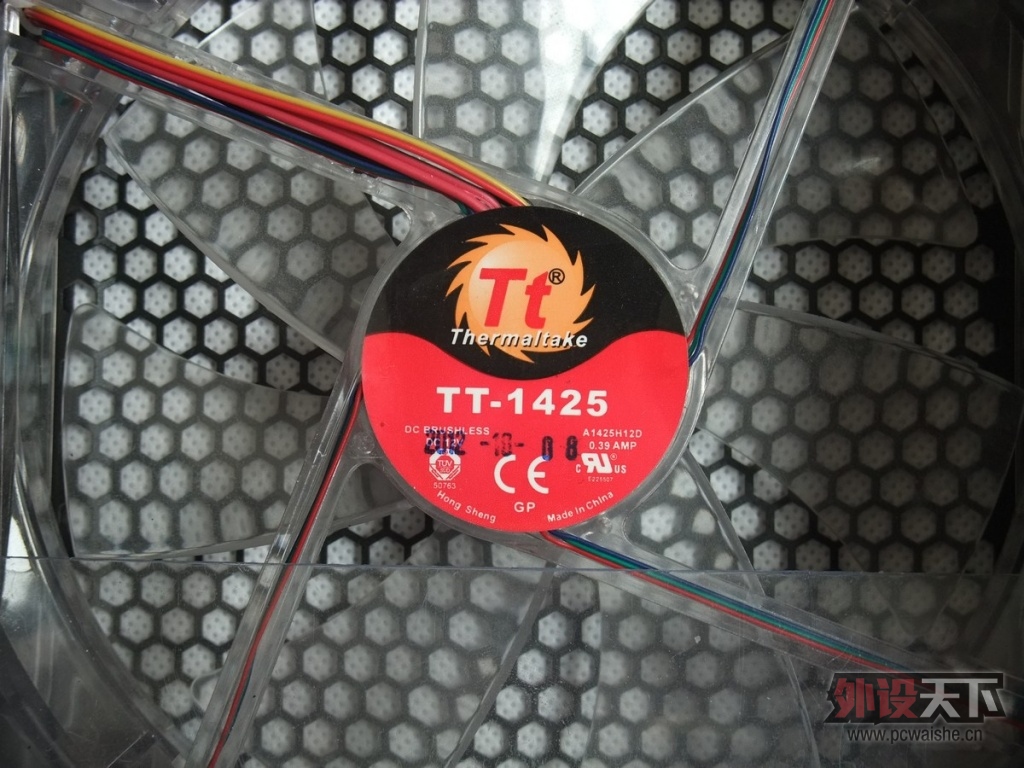

风扇型号TT-1425，0.39A，全速运行风量和噪音都相当可观。

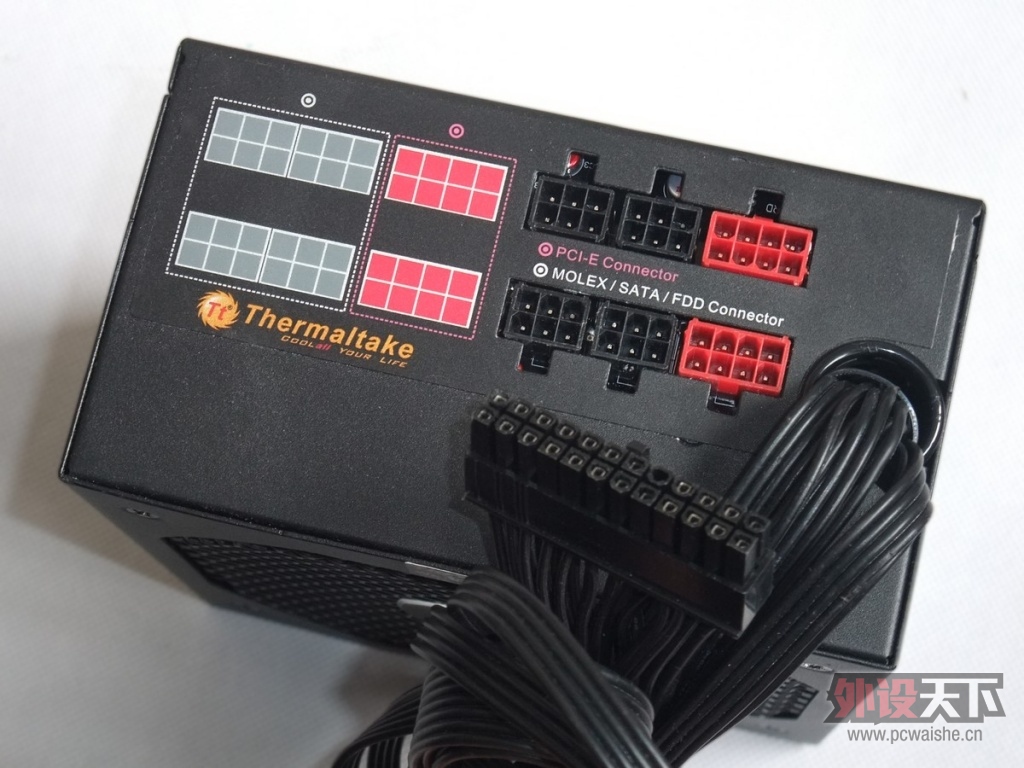

6、模组接口 6个模组接口防呆设计，显卡6+2p用红色标记。

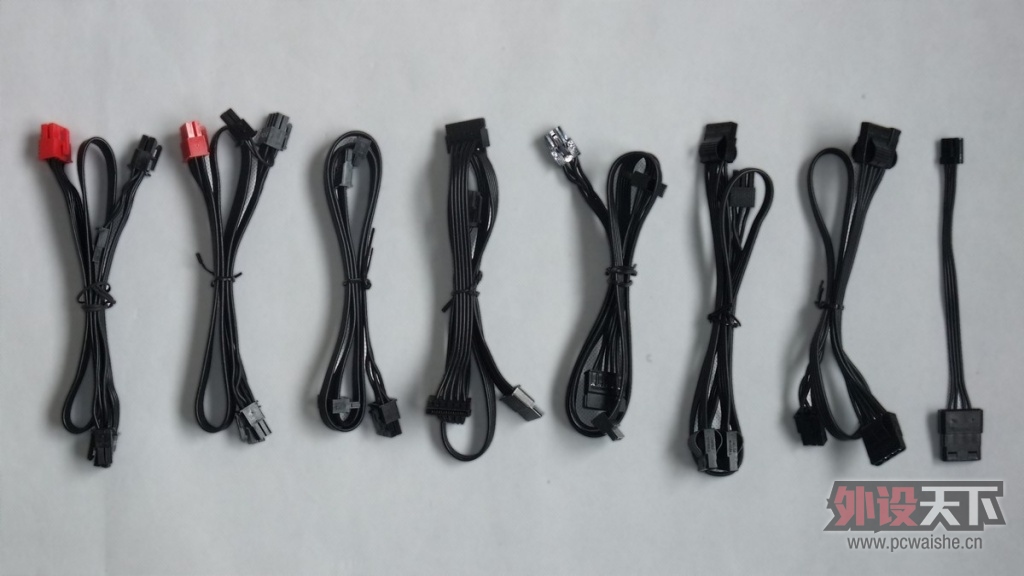

7、全扁平化线材 Tt EVO BLUE 2.0 850电源使用半模组设计，2根显卡PCI-E 6+2px2线材、3根SATAx3线材、2根4Dx3线材、1根软驱转接线，接口数量绝对充足。
重点是全部采用扁平化设、黑色设计，进一步节省空间，和常用黑色的板卡、机箱都能搭配。

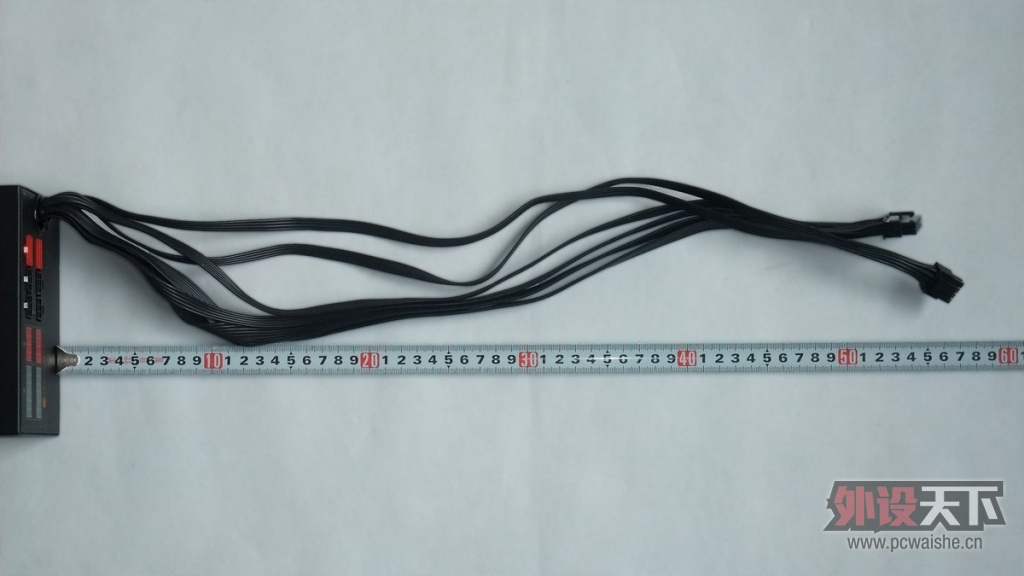

机箱走背线要求最长的CPU 4+4p和主板20+4p为原生，长度均55cm以上，机箱走背线游刃有余。同样扁平化设、黑色化设计，这点比较好，不少扁平化模组设计都忽略原生线材，显得不那么整体性。

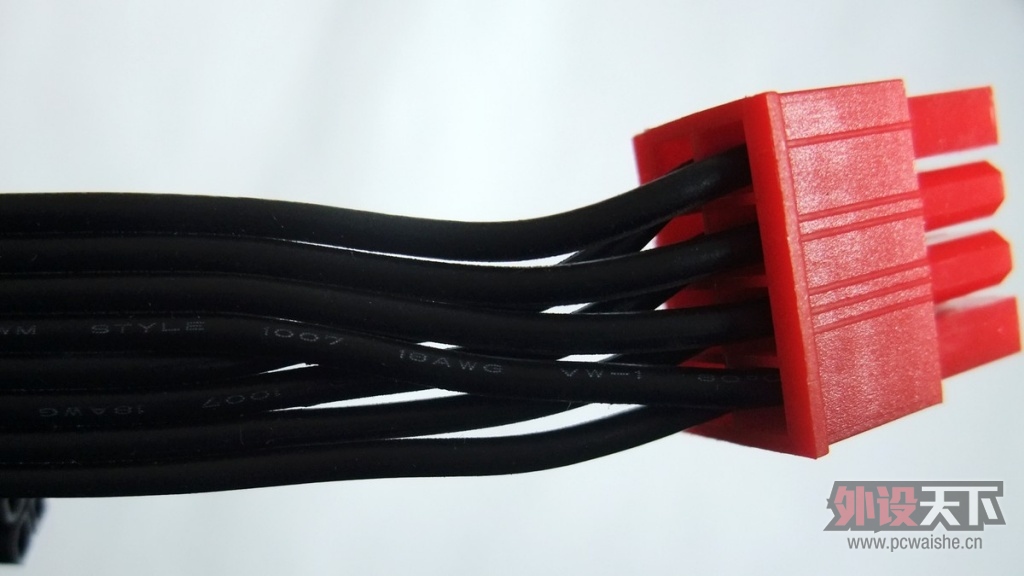

均达到18AWG线径规格

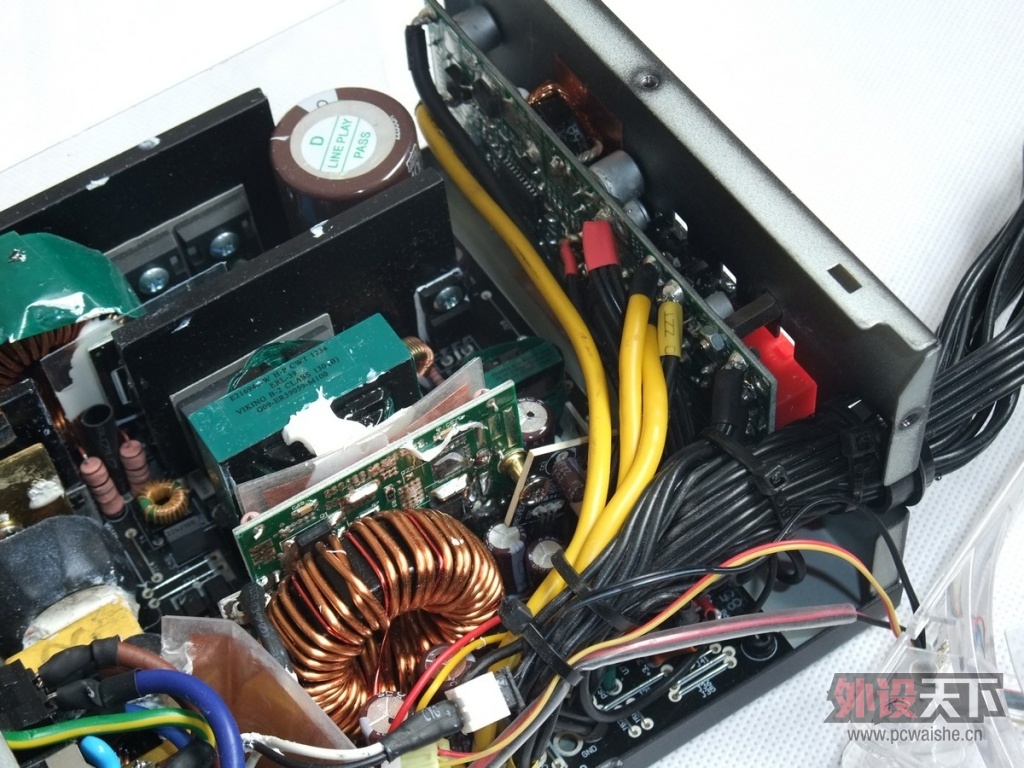

8.、结构拆解 Tt EVO BLUE2.0 850W电源采用主动式PFC、双管正激、+12V同步整流、+5V&+3.3V DC-DC输出的结构，典型地CWT代工PUQ金牌方案。能看到元件体型很大，由于DC-DC电路整合在侧面模组的PCB板，整体并不显得拥挤。
另外也注意到这台高瓦数电源的散热片很小，低压滤波电路侧甚至没有散热片，一方面金牌80PLUS电源转换率高，自身损耗和热量较小，另一方面也显示对风扇调速策略比较自信。

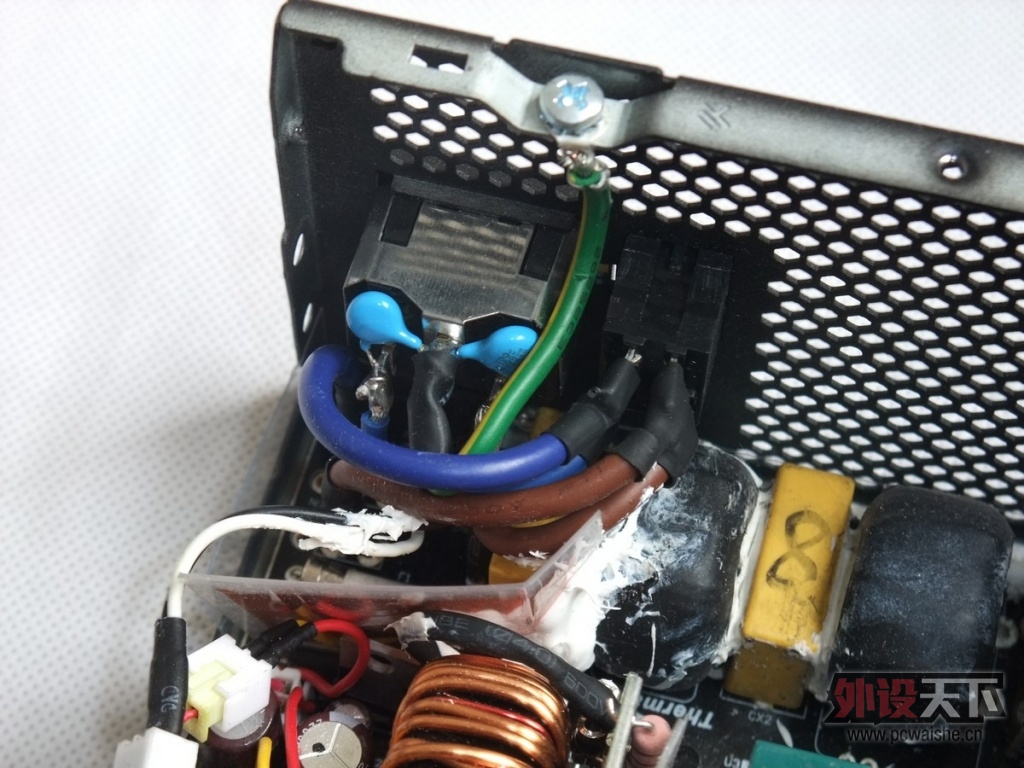

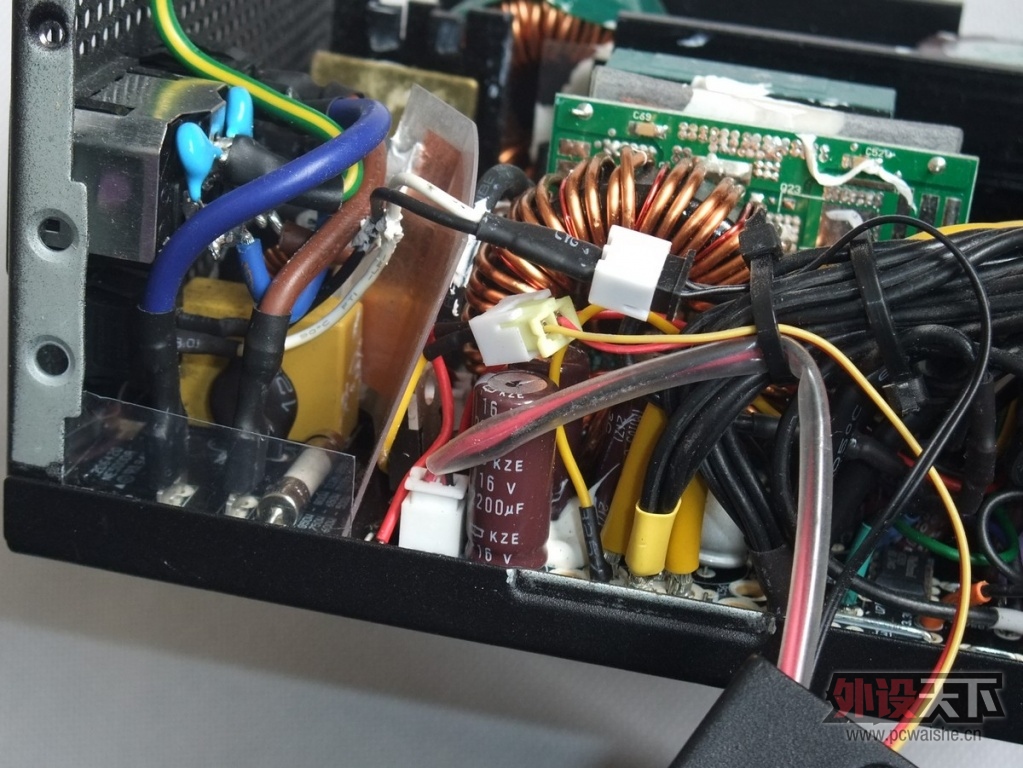

一键超频按钮（Turbo Charge）引出的导线直连风扇，这样看超频技术含量似乎不怎么高。线材端子热缩管处理。 EMI滤波电路拥有完整的X电容、Y电容、共模电感，以及MOV压敏电阻、保险管2个电路保护元件，元件和线材端子多数套有黑色热缩管、白胶固定，还有一块挡板绝缘，做工细节处理到位。
2颗并联的整流桥，一左一右贴住散热片，有一边带有铜片。

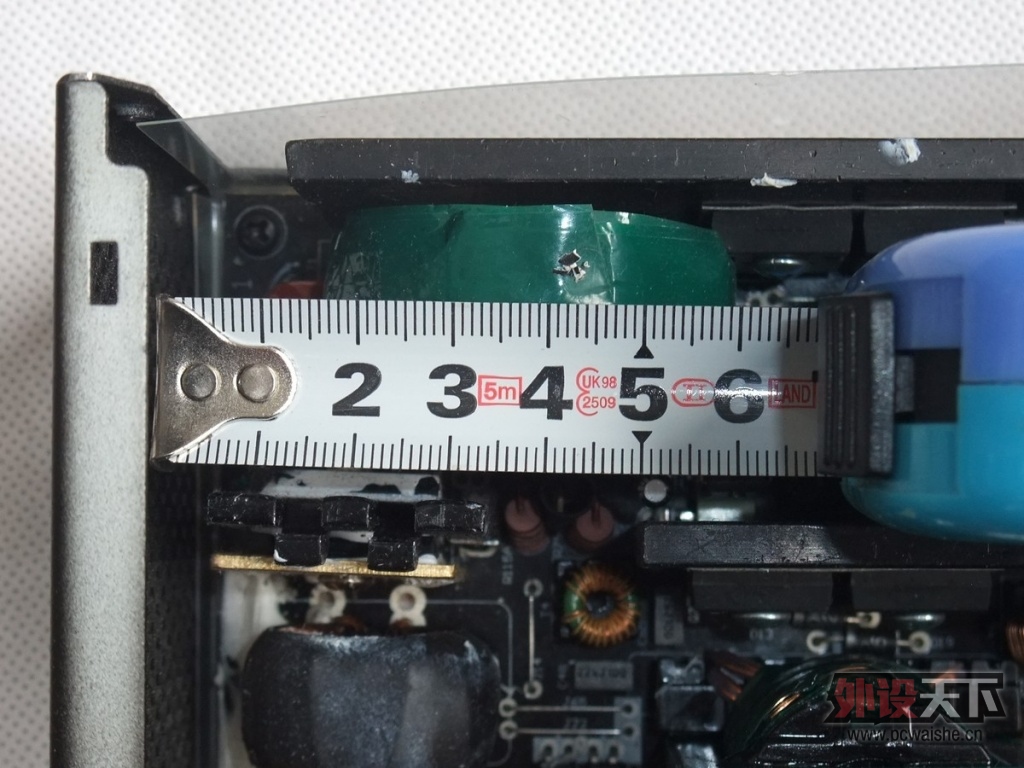

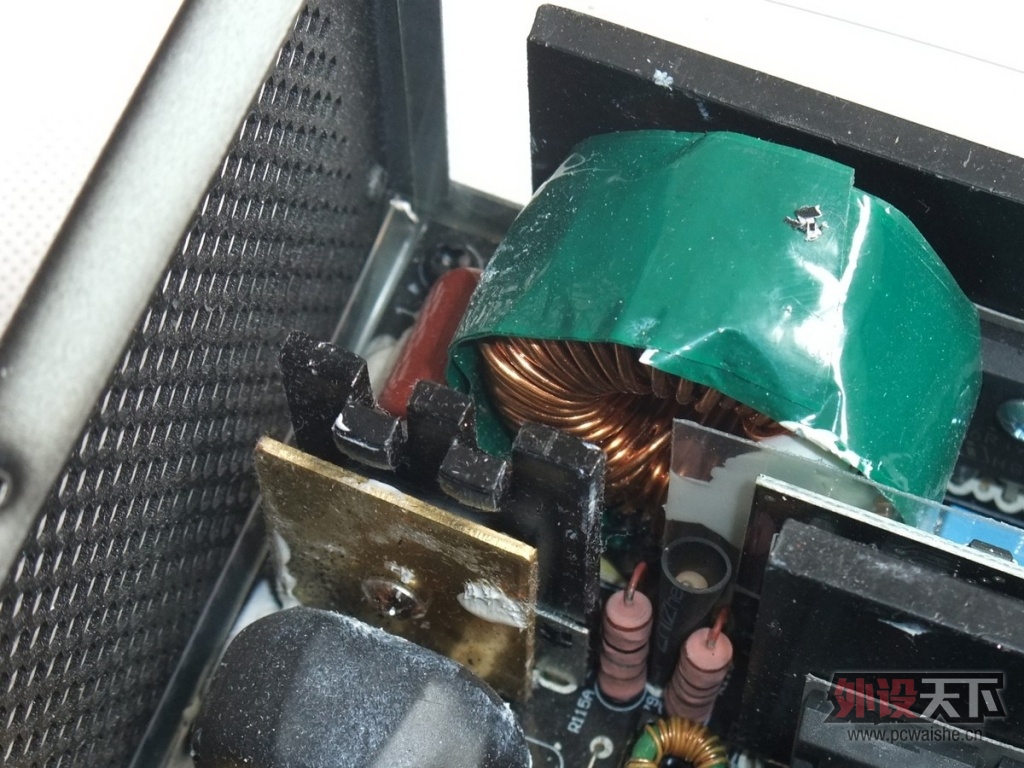

主动式PFC电感，直径约4.5cm大块头

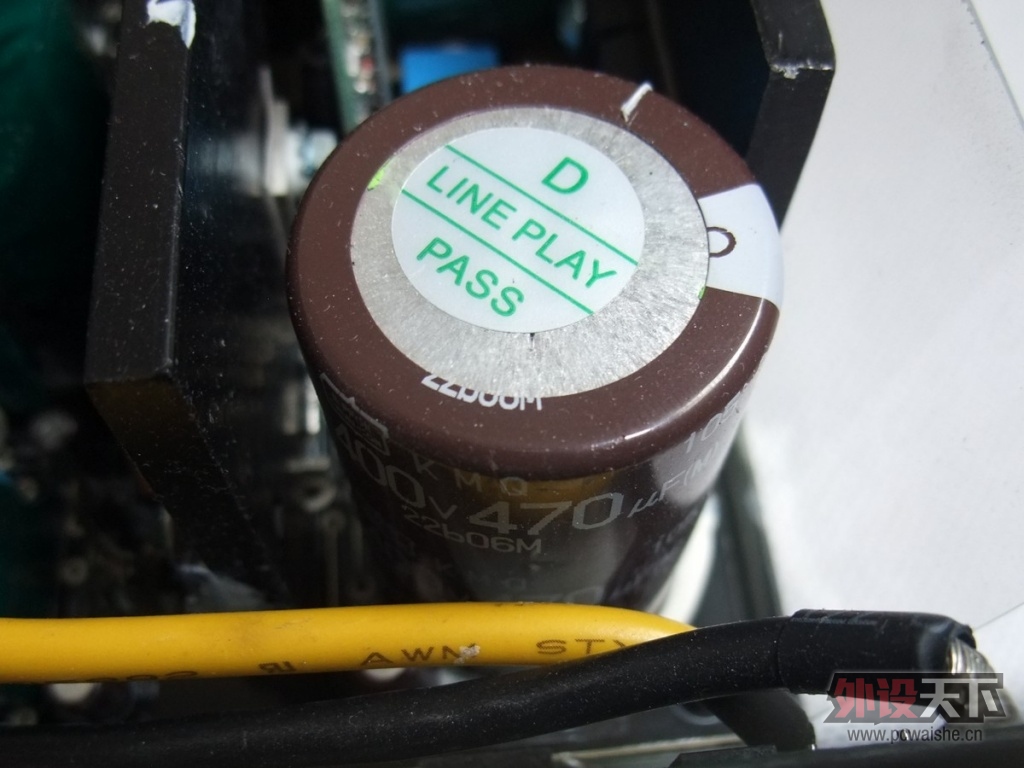

主电容采用一线日系品牌的NCC黑金刚，容量470μF、耐压400V、耐温105°C，品质出色

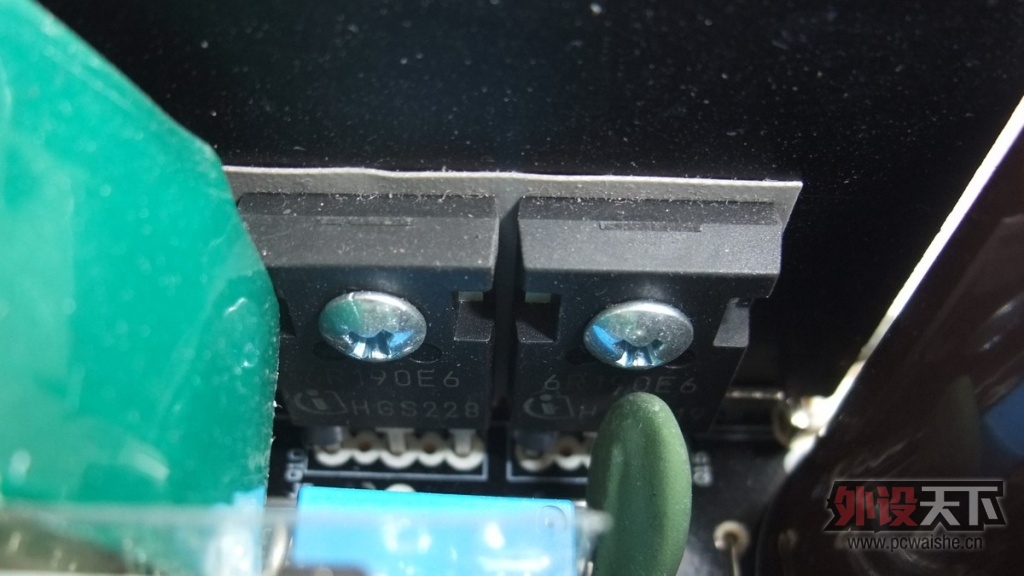

2颗英飞凌6R190E6开关管
绿色NTC电阻、蓝色继电器 继电器运行会发出特有的“哒”声音，有个笑话曾有人买到高端电源，因为继电器产生的这个声音误认为电源有质量问题而选择退货。

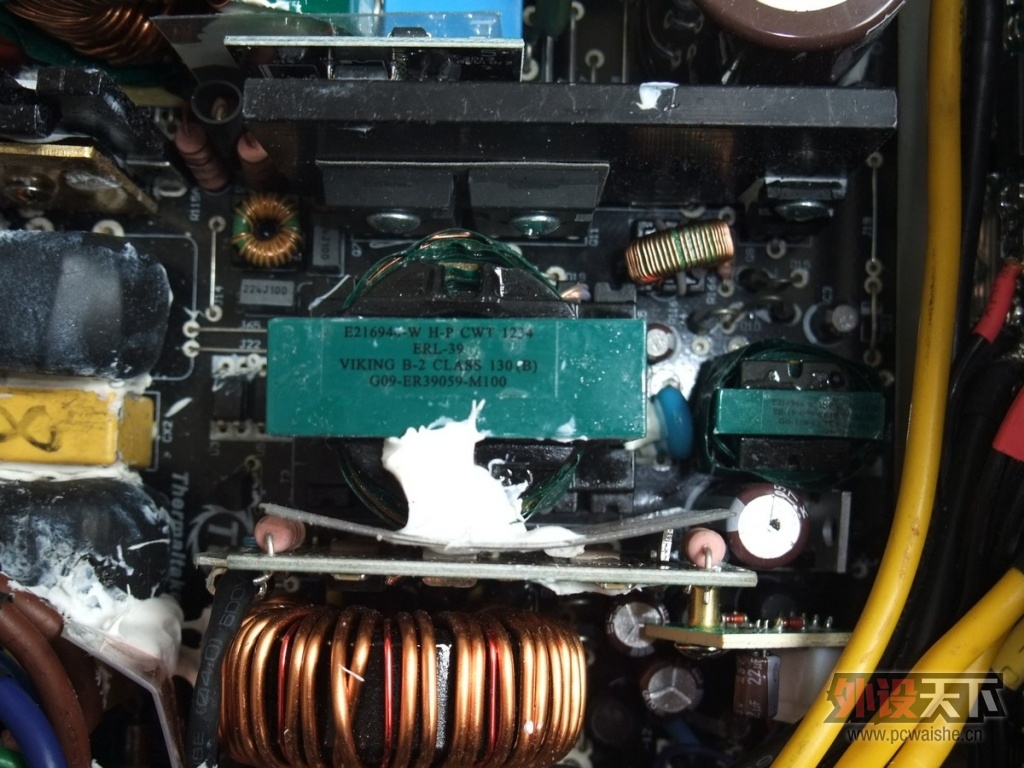

变压器 最后低压滤波电路和模组区

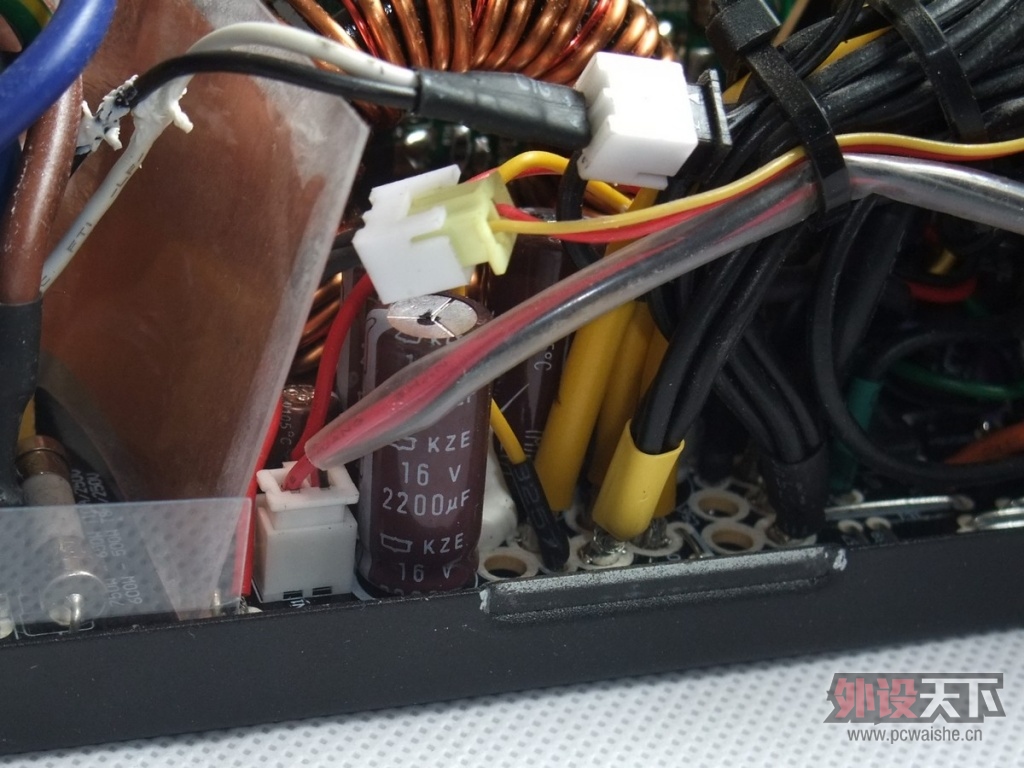

低压滤波电容也是日系NCC品牌，16V 2200μF
+5V&+3.3V DC-DC输出模块整合到模组的PCB板，看到很多固态电容，也有一块铜片。
Tt EVO BLUE2.0 850W采用成熟金牌方案，保证稳定性和90%转换效率，元件舍得用料，全日系高品质电容等，扁平化线材运用对走线和外观加分不少。
|
