开膛破肚篇--Filco87二代，从内在看机械

粉刷匠

这把键盘是我的同桌去韩国的时候我送给他的，现在他回来了，让我给他除除尘，昨天刚给我的7G开膛破肚了一下，今天就再给Filco开一次吧，这次也顺便用相机拍了下来，大家一起来看看Filco的内部做工。
废话不多说了，直接上图吧
第一部分：拆解

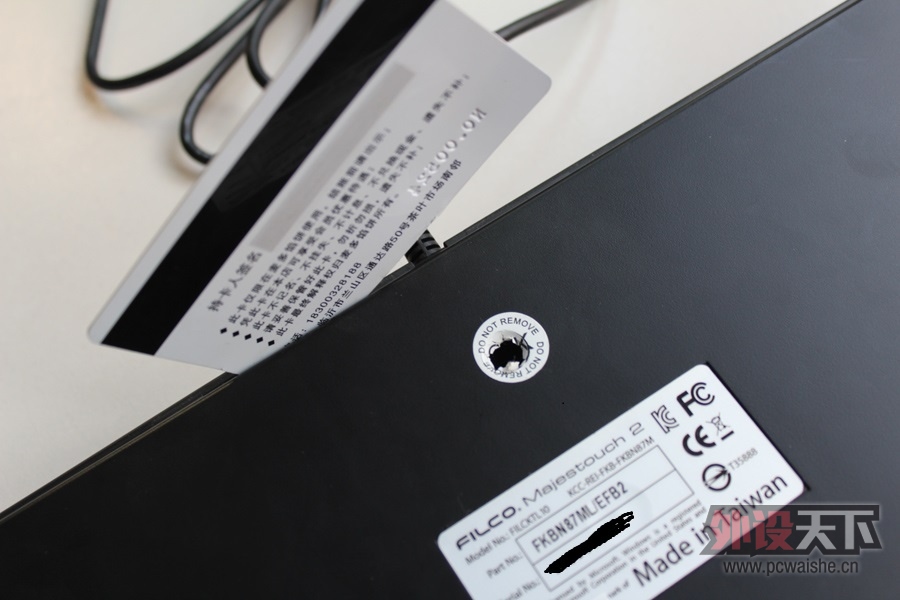

开键盘的基本过程，螺丝都卸下来之后，需要一张PVC的卡 顺着缝隙插进去，开始可能比较紧，慢慢来。

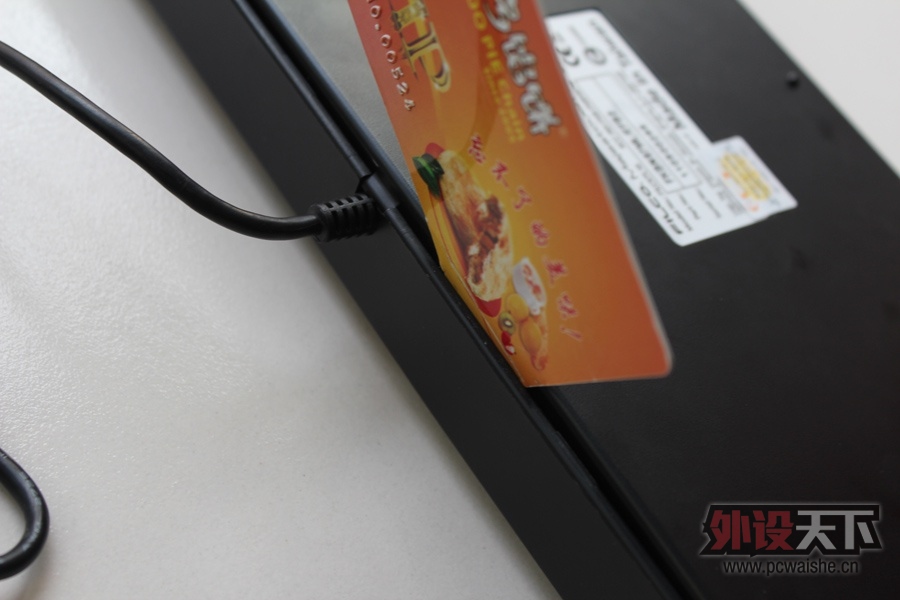

换个角度看一下

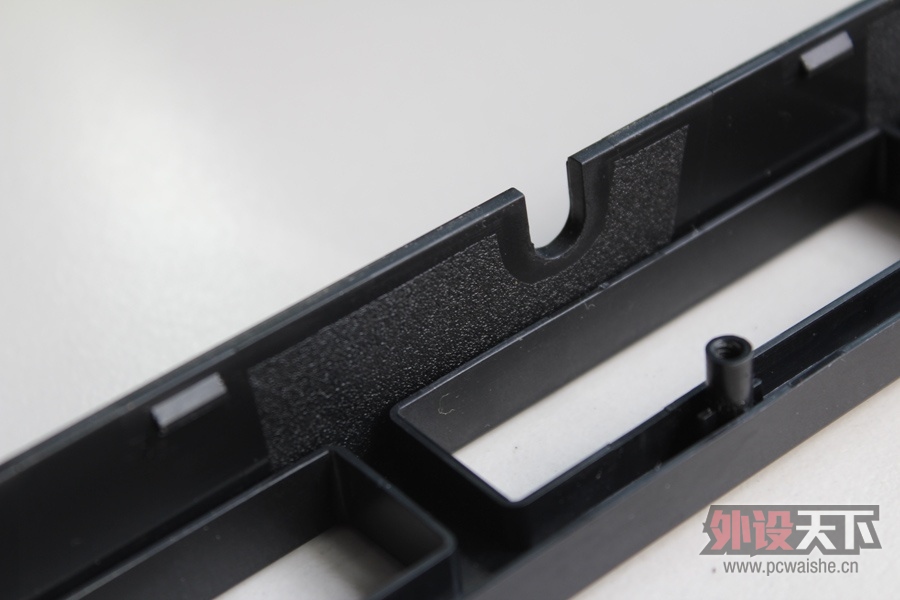

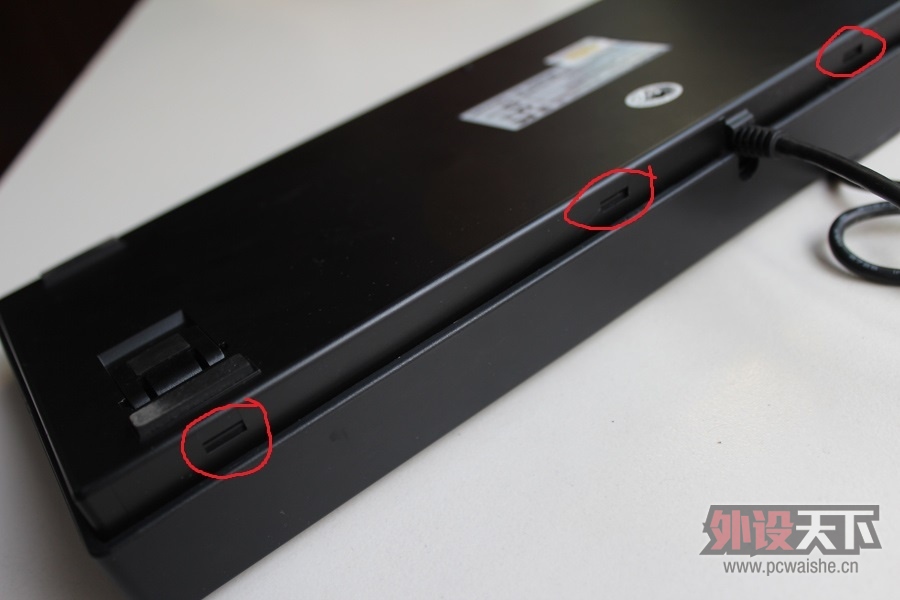

拆开后可以看到红圈里的卡扣凹槽，这是后面的

这是前面的卡扣凹槽，用PVC卡撬开的 也主要是这几个卡扣处，这里撬开了 整个上盖就可以拿下来了。
第二部分：上盖拿下后，让我们看看里面的料吧

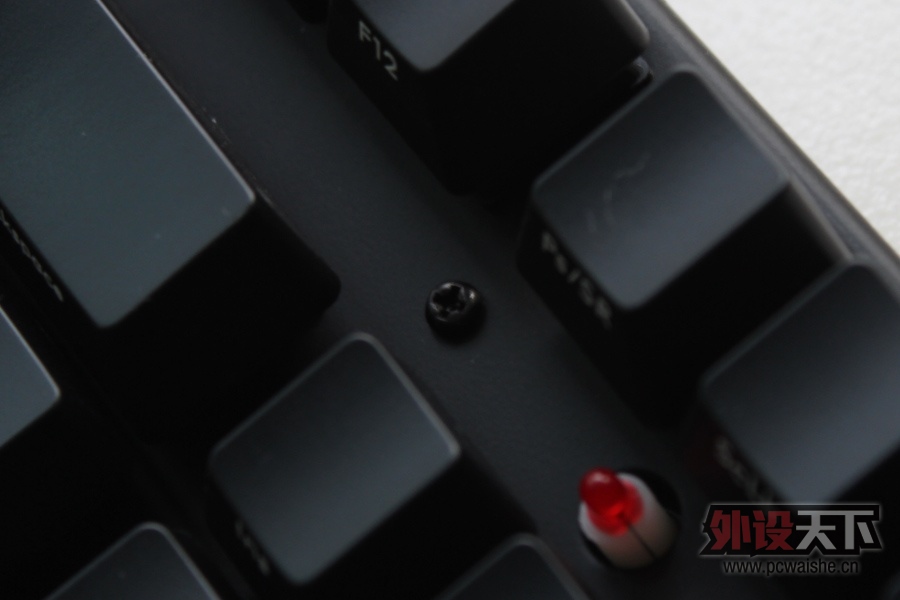

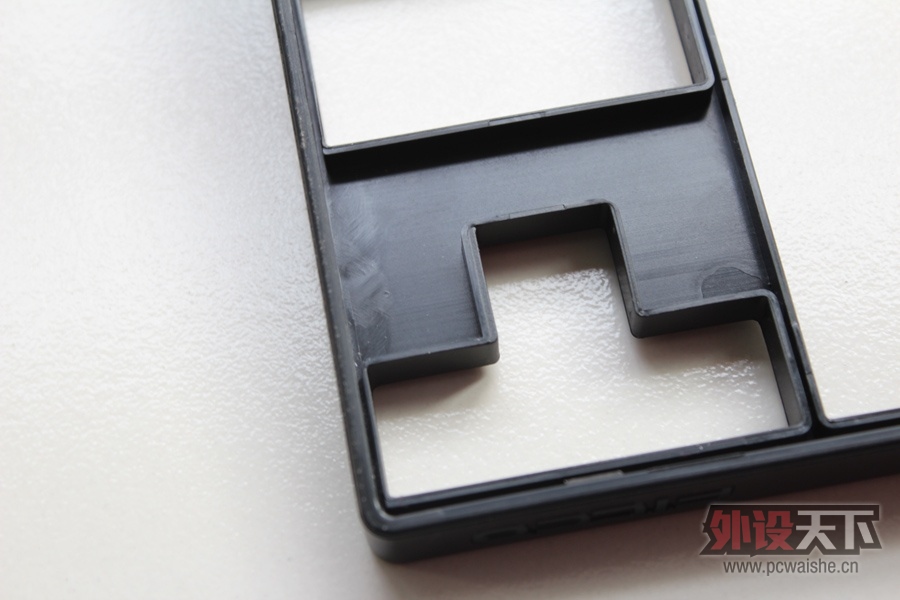

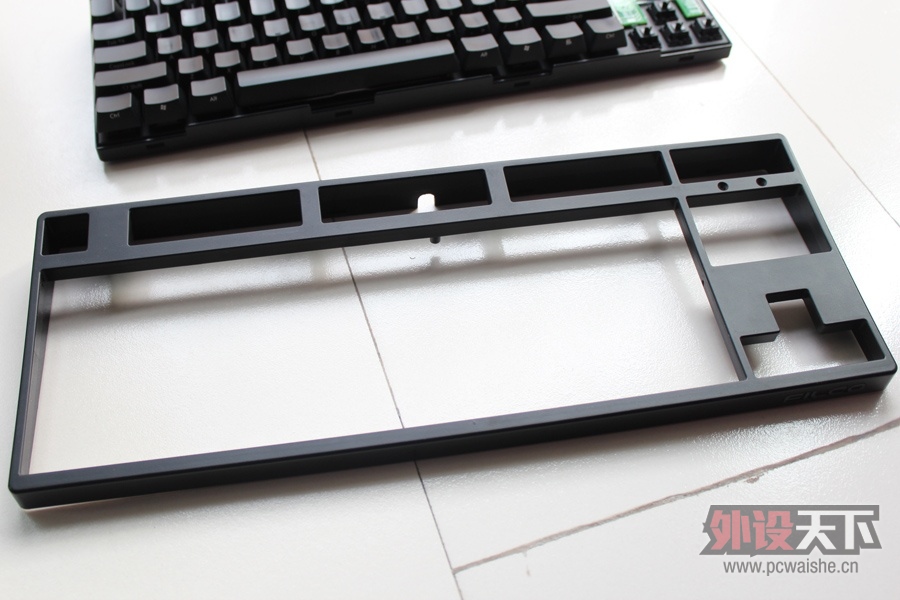

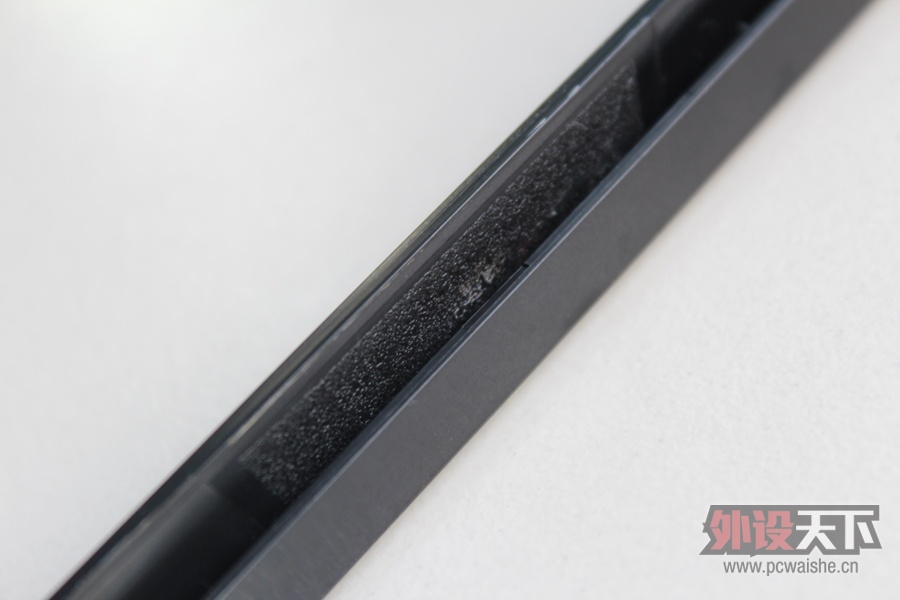

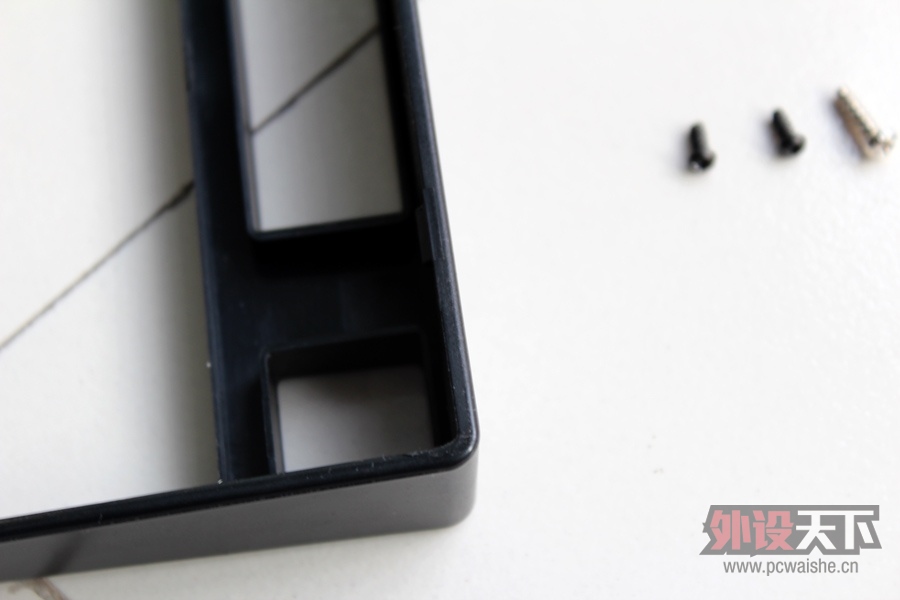

上盖

以上都是上盖的部分图片。可见，上盖的做工确实可以用精致来形容了。

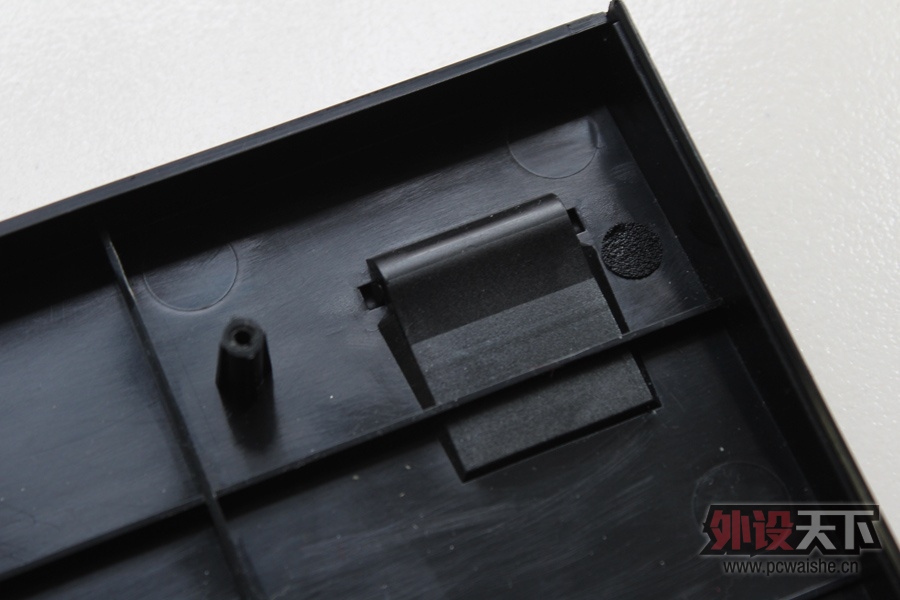

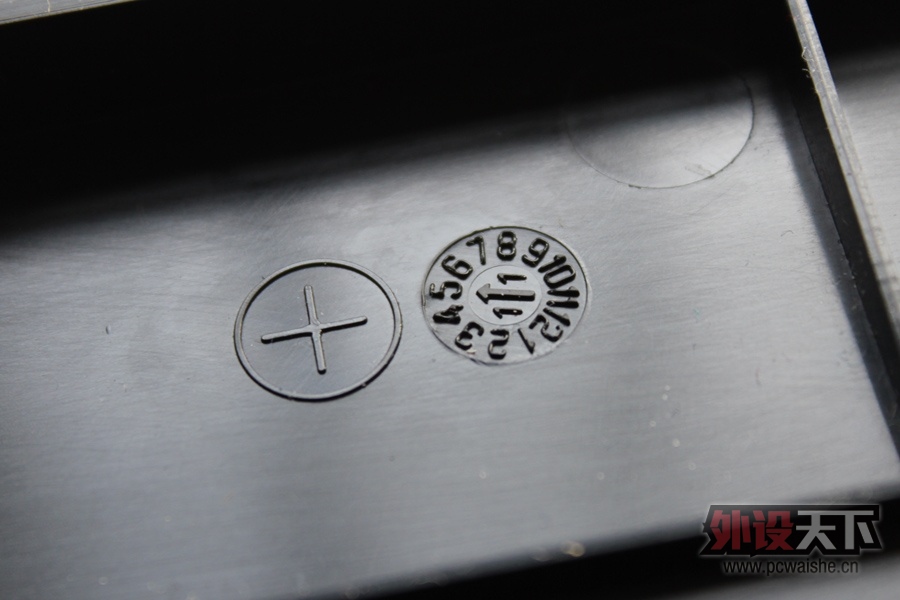

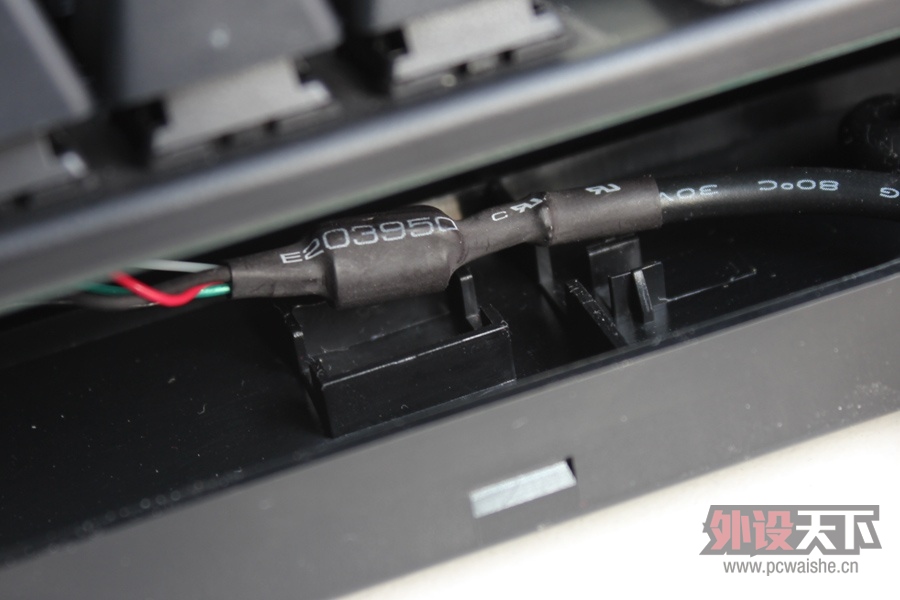

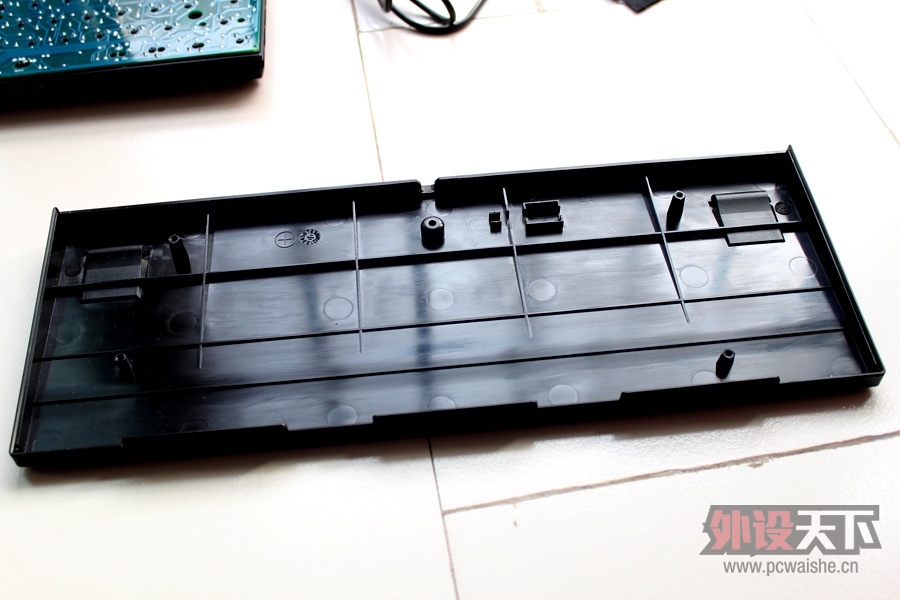

第三部分：键盘内部和键盘底座

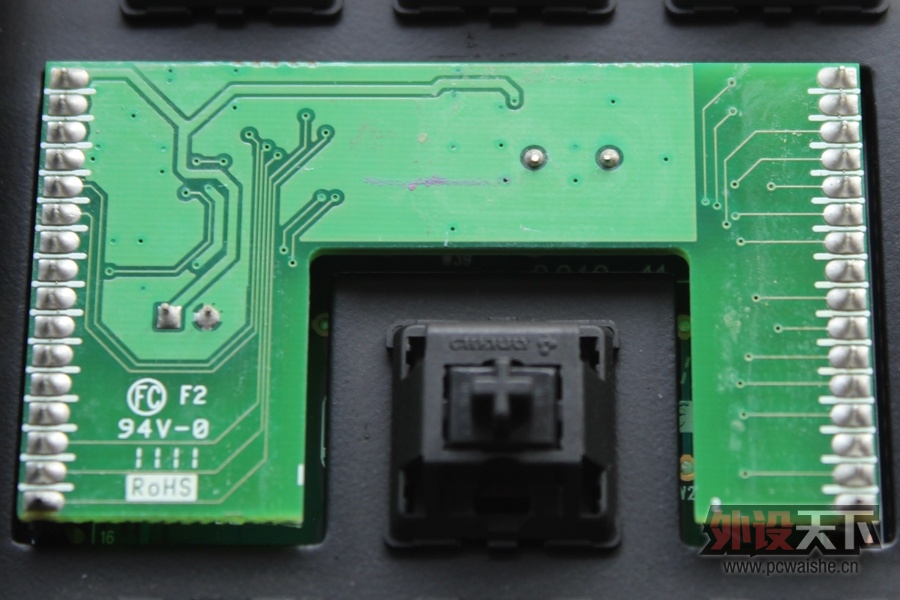

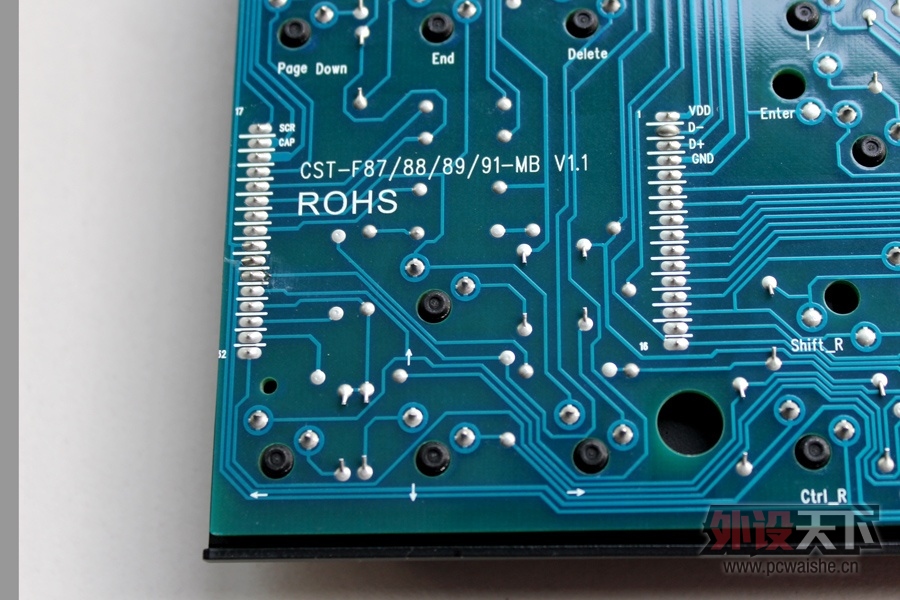

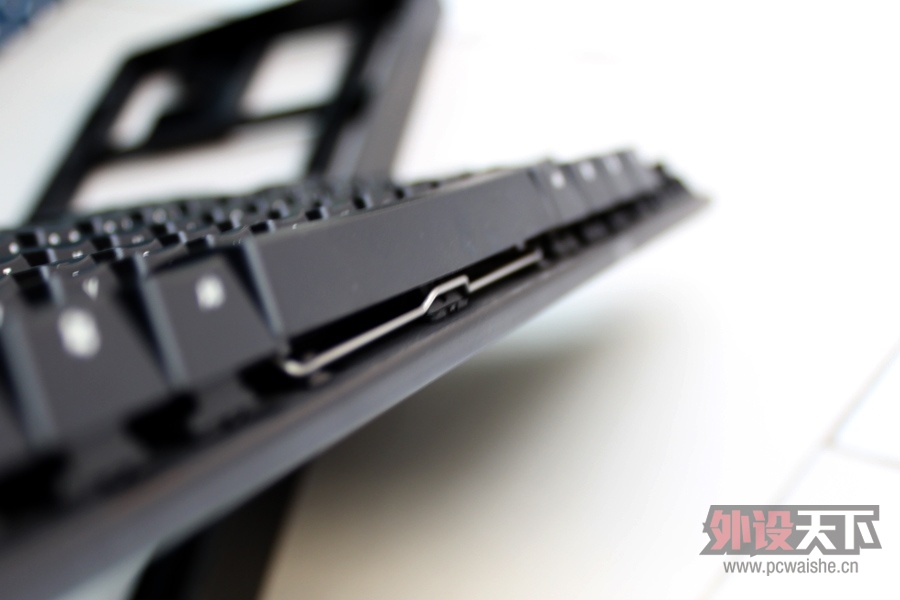

第四部分：钢板和PCB版

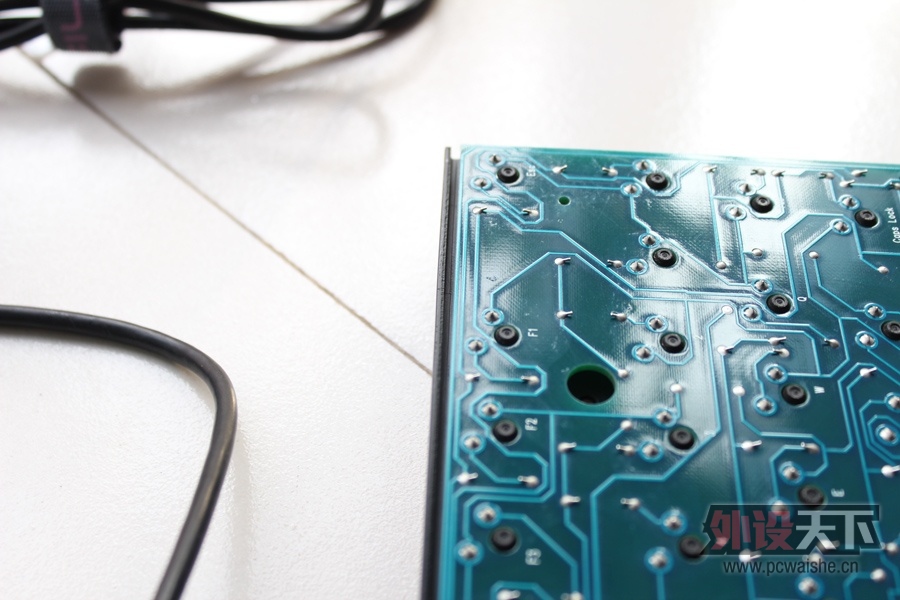

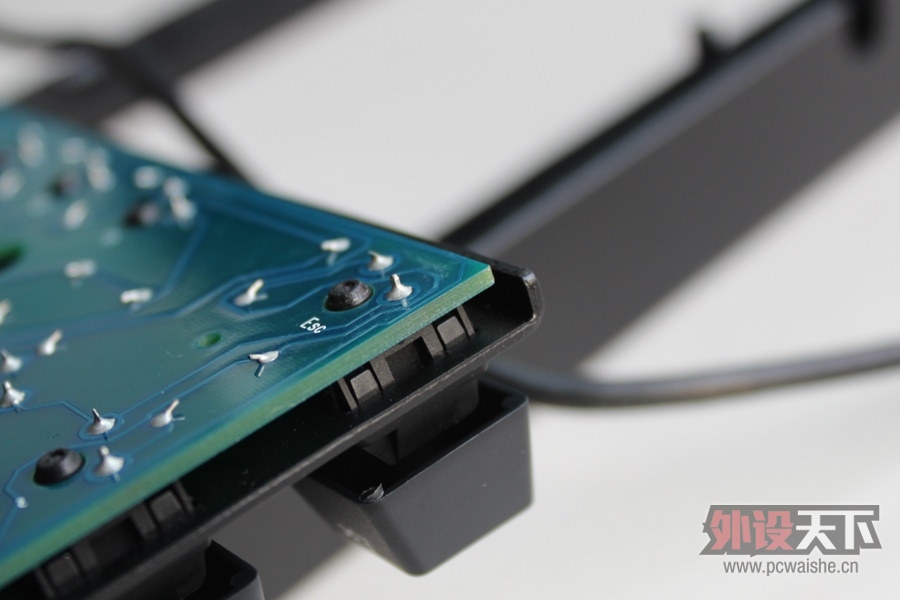

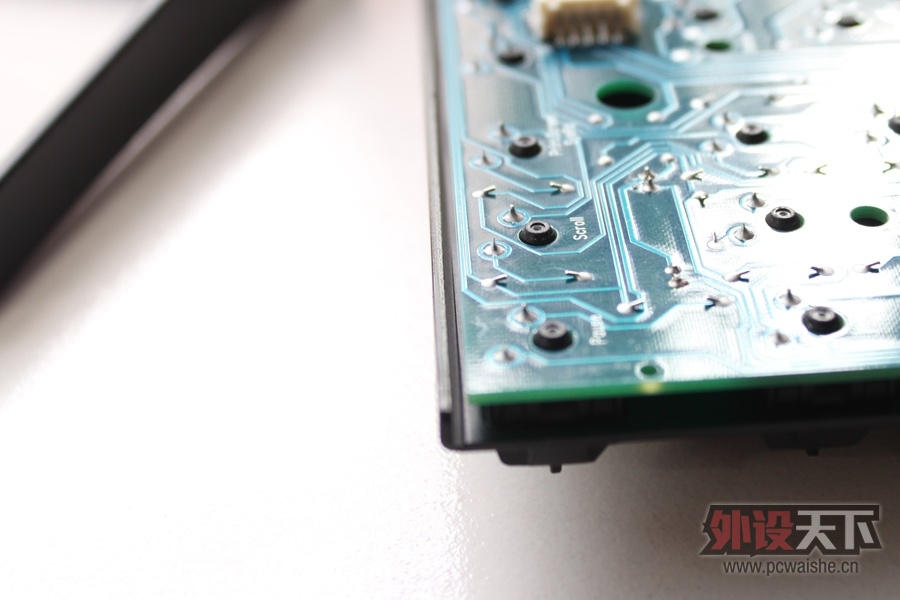

可见PCB板的质量确实很好，不仅仅是厚，从侧面看浑然一体，密度很高，不愧是FR-4，电气性能经得住时间考验，焊点也是个个饱满，而且轴的导线随焊点笔直的站住了，一点都没有歪（那些歪下去的都是二极管的，歪着也是因为二极管的线长度不统一，让它歪着就对了，而且每一排二极管歪都朝同一个方向歪，可见也是机器刻意而为），这点确实很不错，相反7G的一些轴的导线，在焊点里面就是歪的。在看钢板，整个钢板随着PBC版紧紧贴合在一起，一点都不晃，用手按下去，PCB板的变形也很细微，这个做工确实好，部件之间的间隙误差很小很小，总之大家如果手里也有别的键盘 可以拆开对比看一下 F的内部确实做的不错，对得起高高在上的价格。
改天再发一下7G的内部做工，F的先到此为止吧。
