进化论 大型轴拆解

别撕我自己脱

这次的大型轴触发方式与现在的樱桃MX轴可以说完全相同 还有触点处理方式也基本相同 虽然触发部件形状与现在的MX轴不同 但是意思已经基本没区别了 还有它的段落感通过轴心的突起的制造方式 还有十字轴心 歪轴心与早期樱桃轴相差不多
写到这我心里又有疑问 难道它就比樱桃轴早么 我也不确定～～～～～～ 不管了 不管谁先谁后吧 给大家分享下得了

带灯轴键帽 和旁边普通白轴心开上盖图

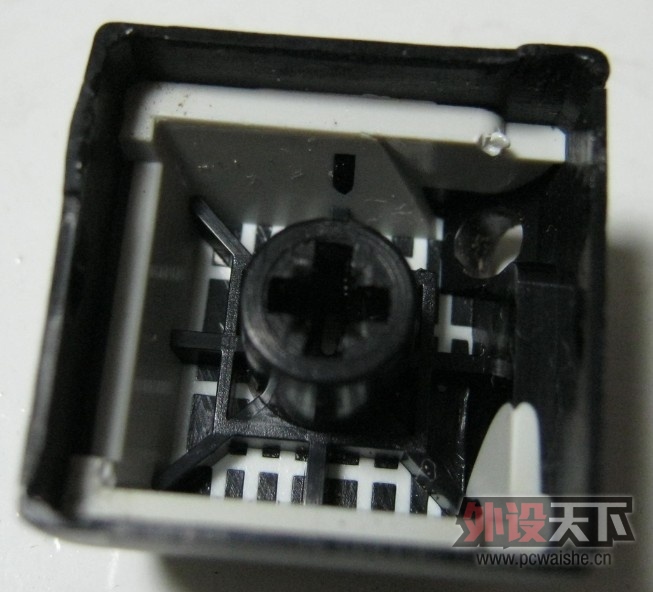

来个键帽特写它分层次 靠里面点的厚 外面这个薄是为放进灯座准备的 二色成型 键帽我试了 插不进MX轴 不用YY了

灯座

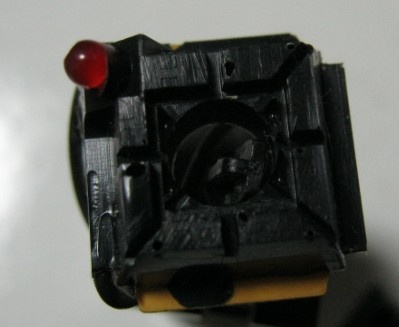

灯在键帽的左下角 灯座塞进键帽里完整体

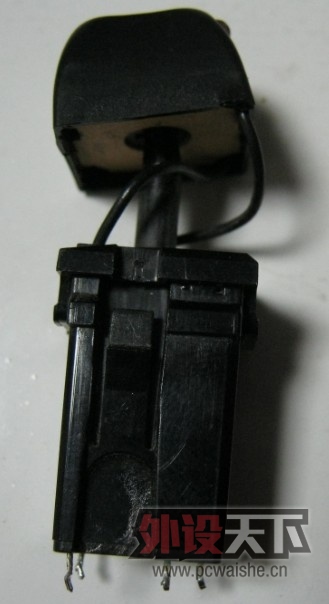

换个角度键帽和轴上盖之间有两条灯线～～～

这样看的更清楚

扒开上盖

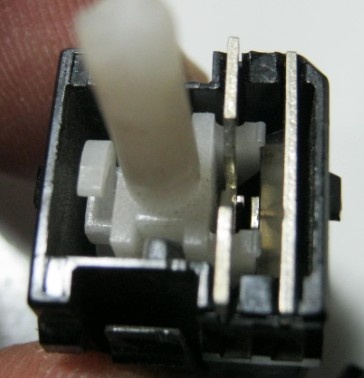

这里看清楚两点 一是触点 二是轴心被内侧触发簧片拦着 出不来

触发过程 请不要看手 看轴就好了

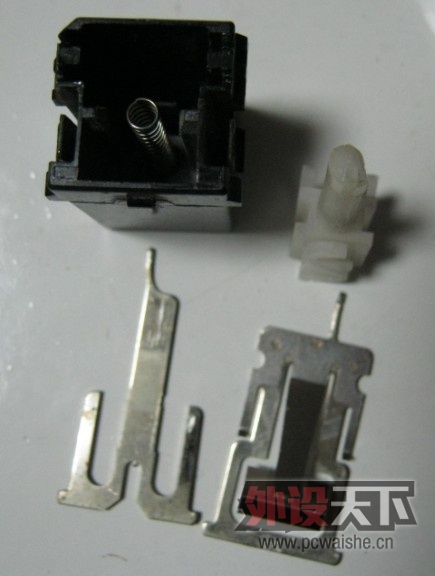

所有部件裸呈相待 触点处理方式和MX轴相同

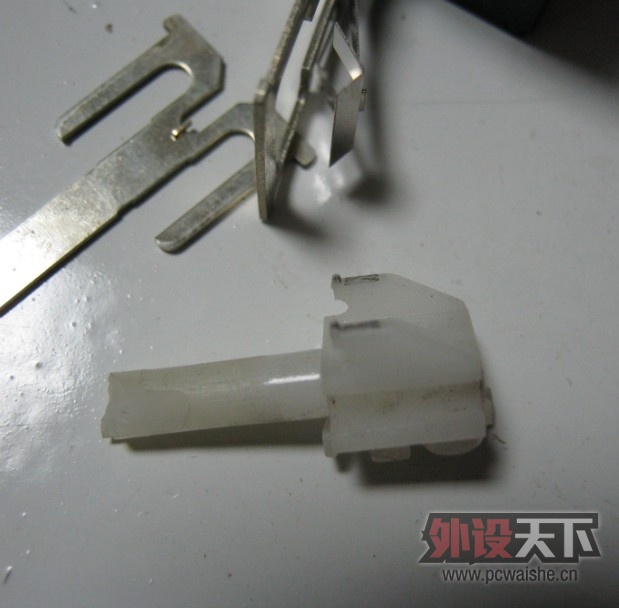

轴心与簧片接触部位磨黑了 黑木耳～～～～～摩擦部分最边缘有小突起 类似茶轴 白轴的突起 能产生段落感

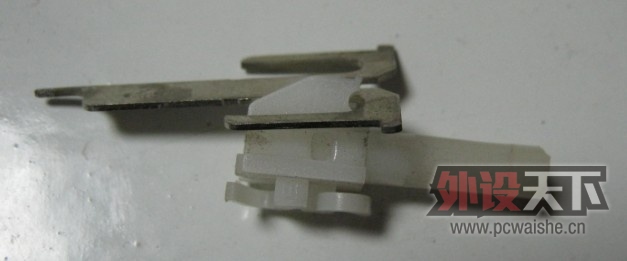

这俩是好机油 你钩我我钩你的

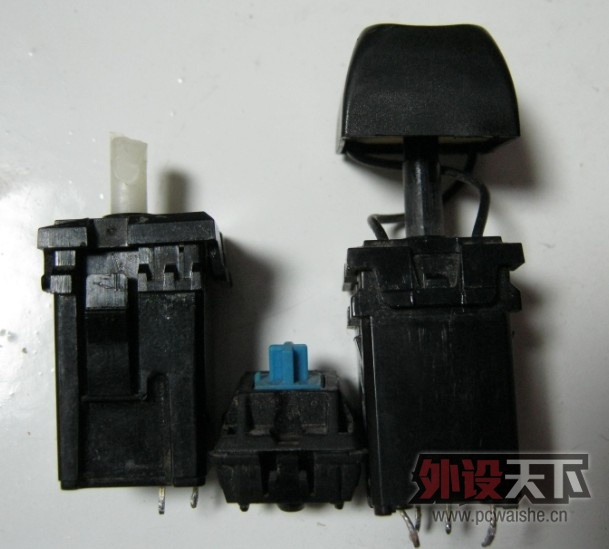

最后来个合影吧 青青上次被欧姆龙大叔打击了下 现在被俩老变态夹击感觉压力很大～～～～
他们底部的两个金属脚的角度和在底座上的相对坐标和现在的MX轴很相似 就是角度变了下

结束

ll27959

打酱油的。

龙山小米

话说这些轴都是什么年代的……好古老的说，打字机拆下来的？

别撕我自己脱

龙山小米 发表于 2013-4-21 23:40
话说这些轴都是什么年代的……好古老的说，打字机拆下来的？

恩差不多是打字机了

花蟹与水蟹

   路过...开眼界了..!!

别撕我自己脱

花蟹与水蟹 发表于 2013-4-21 23:46
路过...开眼界了..!!

en  也只能摆弄下老家伙了 新家伙好多米米～～～～～

yugx

别撕我自己脱 发表于 2013-4-21 23:52
en  也只能摆弄下老家伙了 新家伙好多米米～～～～～

切，谁不懂古董都要用海景房换，你这个权贵是隐藏不住的。

别撕我自己脱

yugx 发表于 2013-4-22 00:00
切，谁不懂古董都要用海景房换，你这个权贵是隐藏不住的。

我这是小打小闹 不像大神们~~~

MAN

这个歪鸡鸡的轴我也有个，貌似是同款。手感类似把MX白拉很长的感觉。

别撕我自己脱

MAN 发表于 2013-4-22 11:22
这个歪鸡鸡的轴我也有个，貌似是同款。手感类似把MX白拉很长的感觉。

是一样的
