IBM MODEL M拉美西班牙布局

悬壶济世

首先感谢MAN大及广大热心网友的帮助。让我顺利的把这键盘给拆了。
虽然MAN大一再告诫我，这键盘蛋疼得很，但我还是买了。结果真的很蛋疼。给了自己一个烧下去的理由。再败一套键帽。



嗯，那天脑子一热，手贱下单，就是IBM的屈尊式薄膜键盘，更cherry的轴芯有着完全不同的结构。
好吧，先来个小资料先
专利号: 4118611
申请日期: 1977年8月30日
颁证日期: 1978年10月3日
发明者: Richard Hunter Harris
原受让人: International Business Machines Corporation
当前美国分类号: 200/408
国际分类号: H01H 1328
流传甚广的屈尊式示意图

这张就是屈尊式结构的专利图，记录着4个阶段的状态，以及力量表

正文
这是把说是有箱，切全新的IBM键盘，至于是不是真的原箱全新我就不得而知了，反正比YLJ强了那么一点点就是。

为了这个盒子，多花了好几倍的价格不知道值还是不值。图片太多抠脚大叔的水印就上一个就行了

拆开后的泡沫包装，还有膜，能坚持十多年实属不易啊！

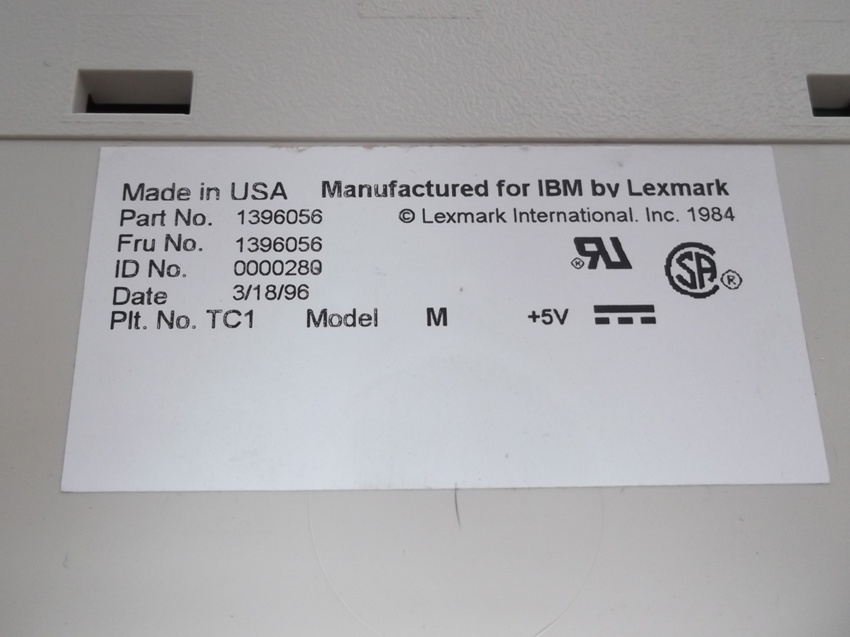

背部的铭牌写明正身，IBM、利盟、美国产、1996

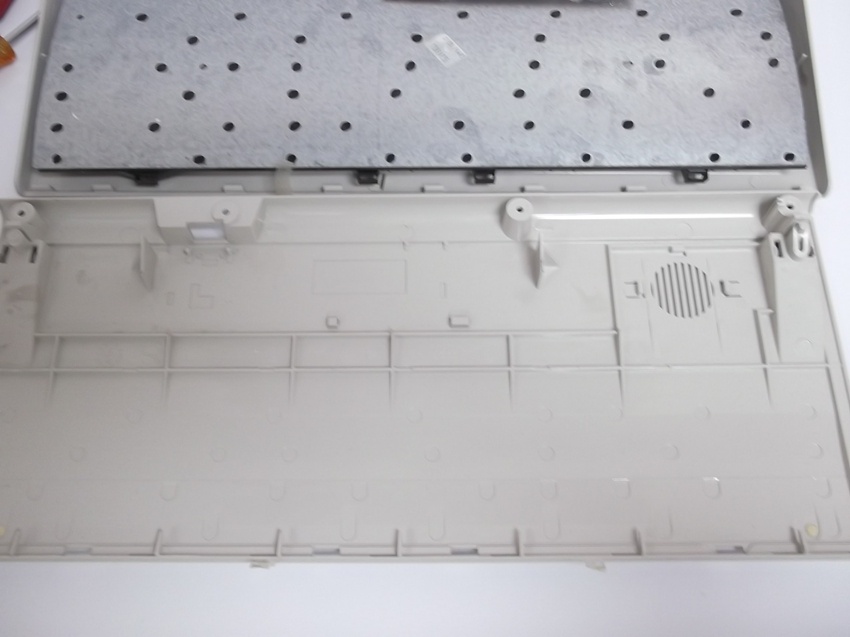

厚重的脚撑，右边那个开口其实不是排水用的，据说是远古键盘的内置喇叭。

六角螺丝，为了这4颗螺丝，跑了N久的五金店买了把螺丝套筒，特别感谢热心网友的帮助

泡沫包装，年代久远，残破不堪

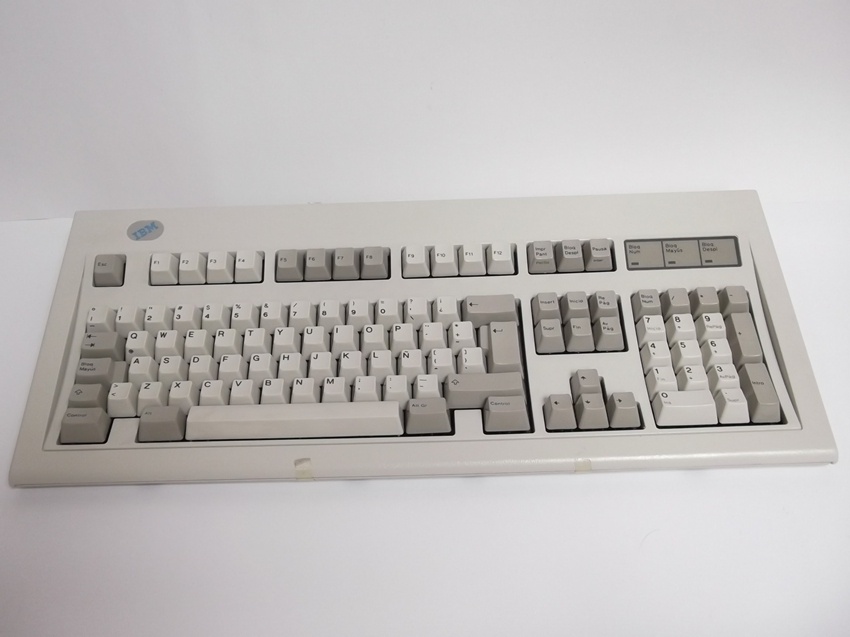

灰白配色，大爱！

蛋疼的键盘布局，但是打出来的是英语布局

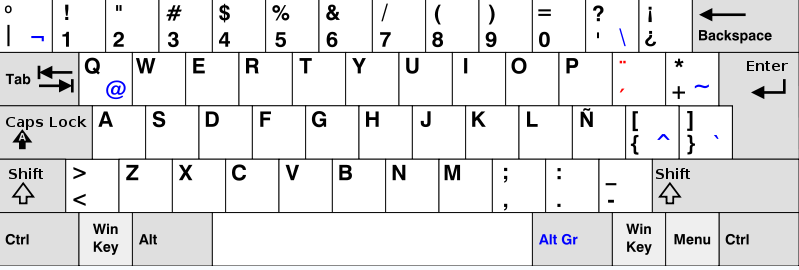

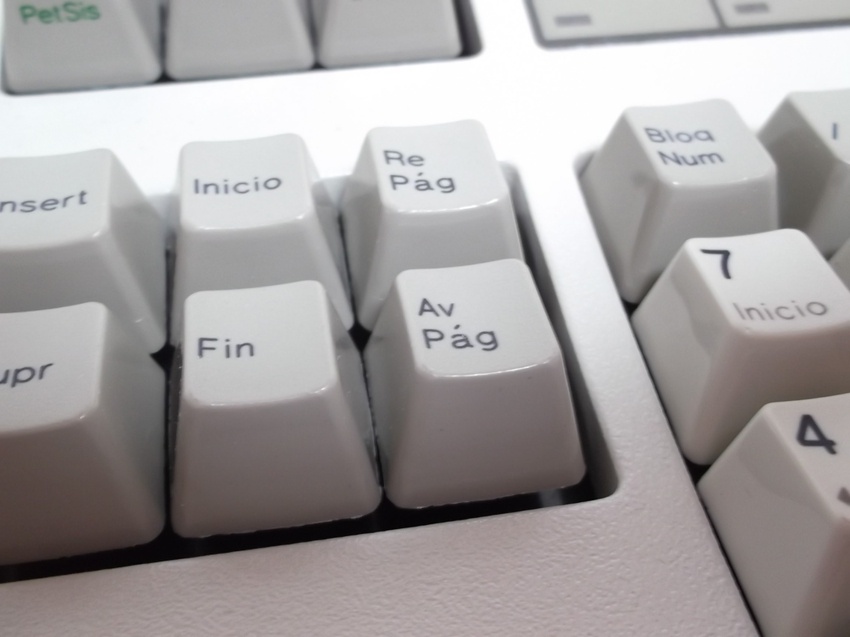

键帽上的布局称之为拉美西班牙布局

出来英文还有不知道哪个国家的文字，西班牙语？？？？

到底是不是西班牙语

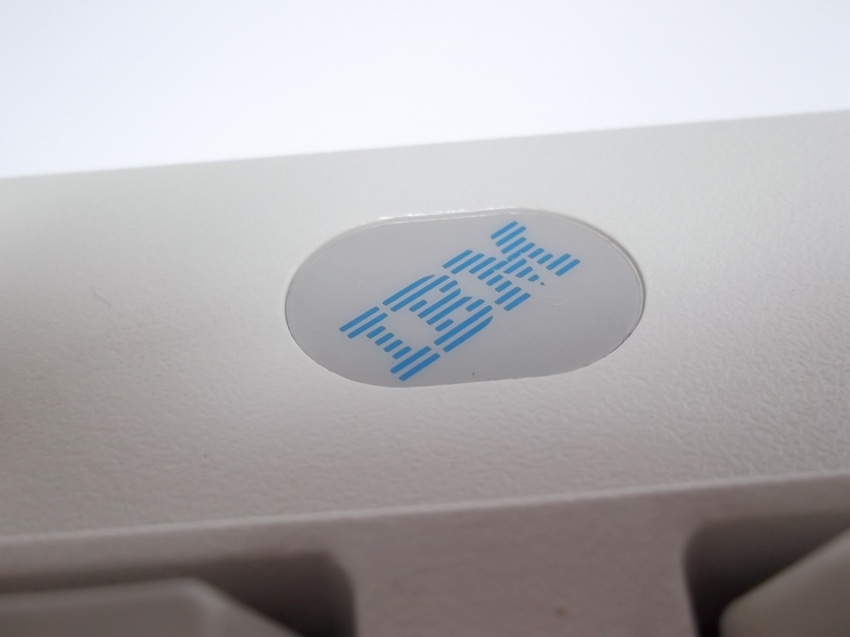

硕大的蓝标，没灰标跟金属标值钱

键帽的弧度，靠的是里面的金属弯曲达到目的，

而非cherry通过键帽的高低不同达到人体工程学效果。

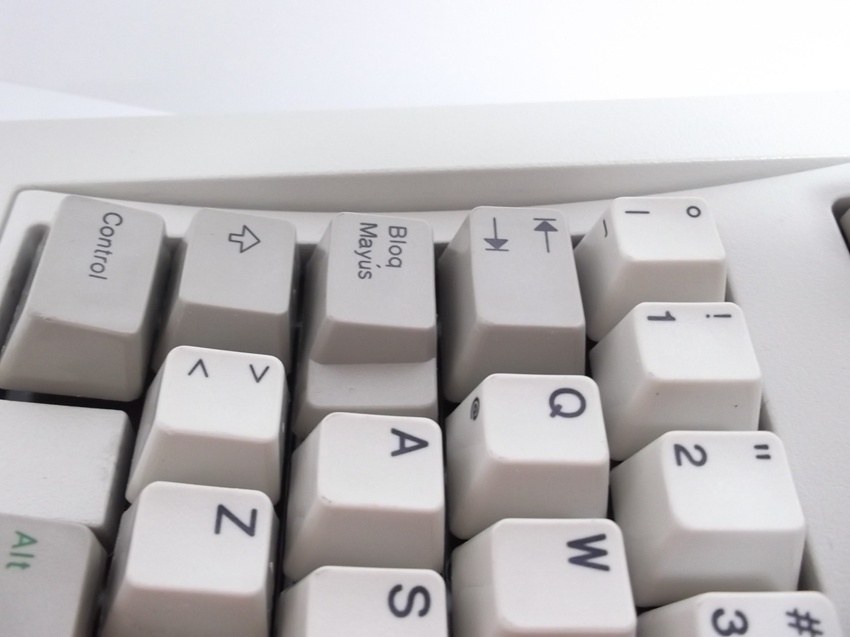

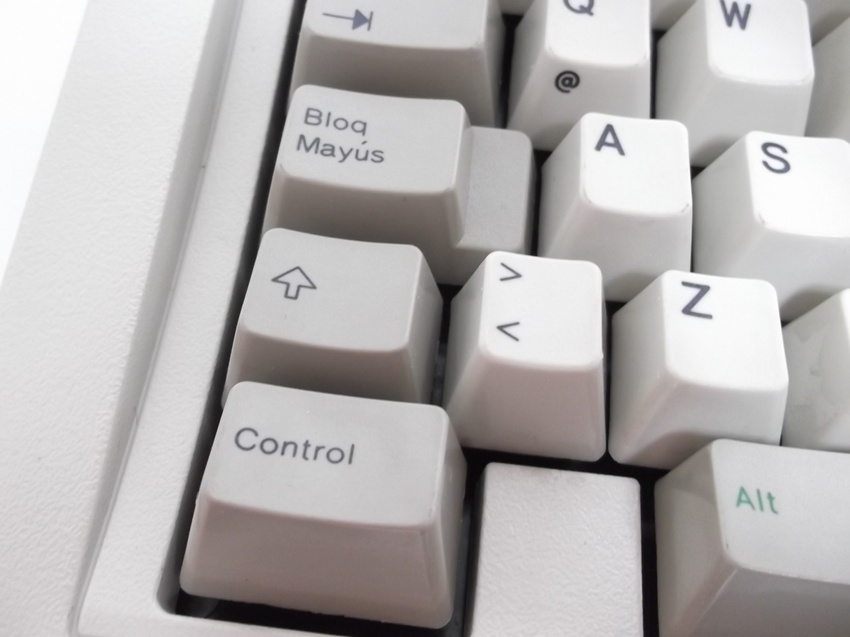

左边的小shift，蛋疼的。但不影响使用

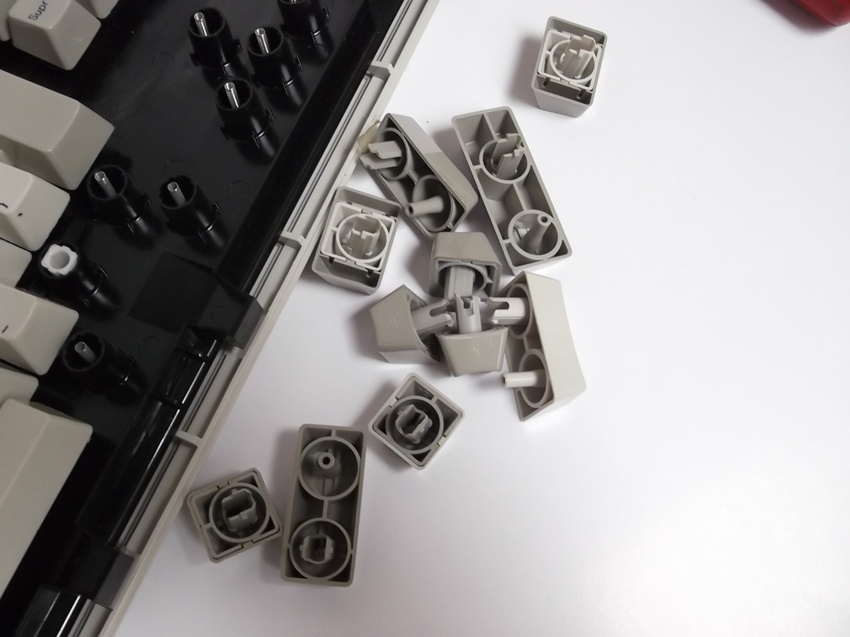

IBM的小特色，双层键帽，

好像是热升华吧，其实这个我也不是很懂

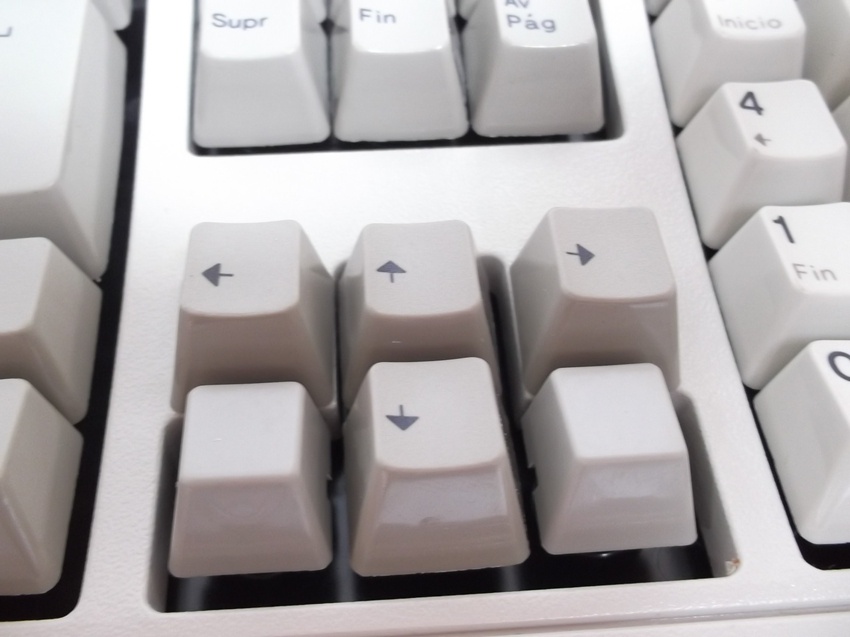

绝对蛋疼的符号，估计自己得盲打了，要不然就得淘键帽

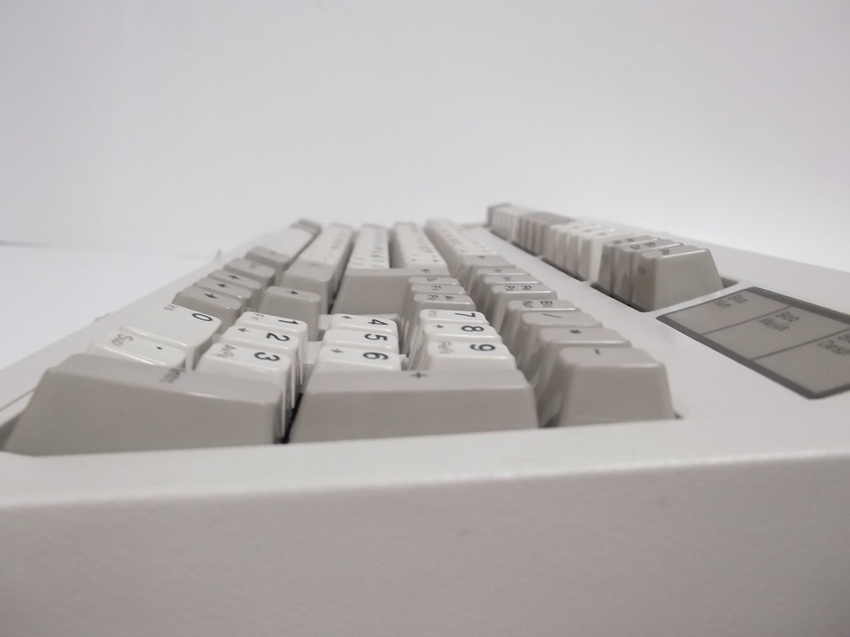

粗狂而优雅的弧度

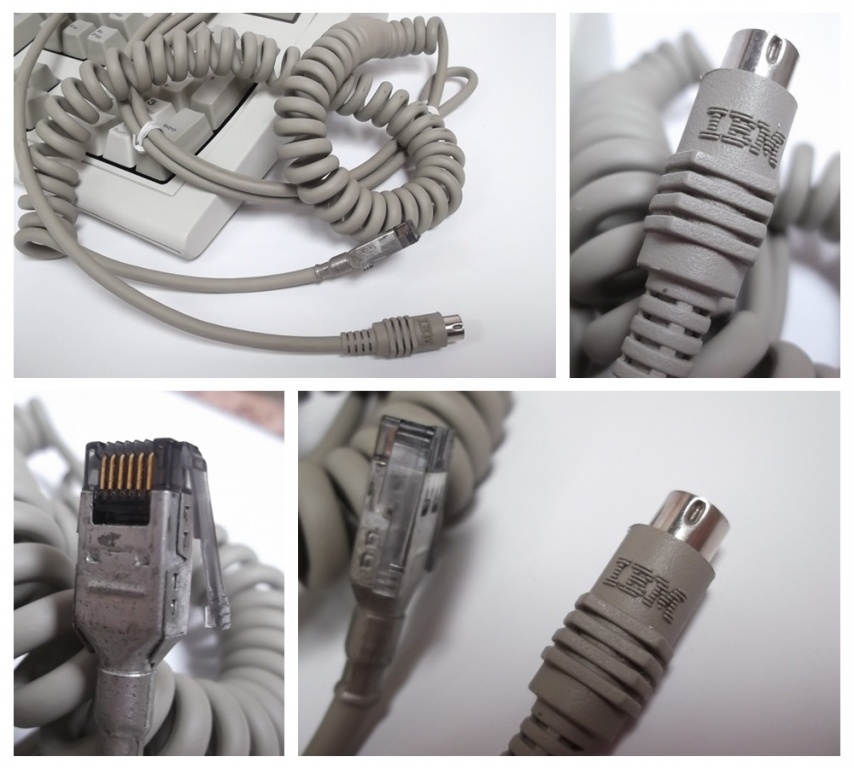

我只能说，以前的都是良心货，好粗的线啊！而且很软

没错，IBM的确在很久很久前就用这个设计，现在的厂商还以这个为嚼头~~~~~~~~真心的没话说了

来两张高度示意图

示意图，当然得找个大家都知道的做对比了

下面开始拆解键盘，需要用到两种工具，一字型的螺丝刀，是用来耗键帽的

螺丝套筒，规格为5.5mm

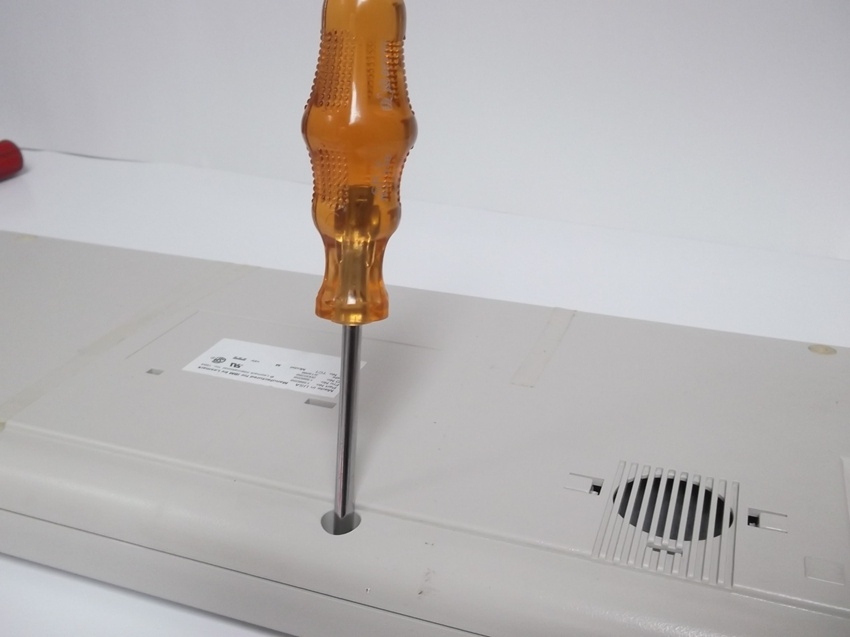

捅下去，一转一转，键盘就出来，没什么难度

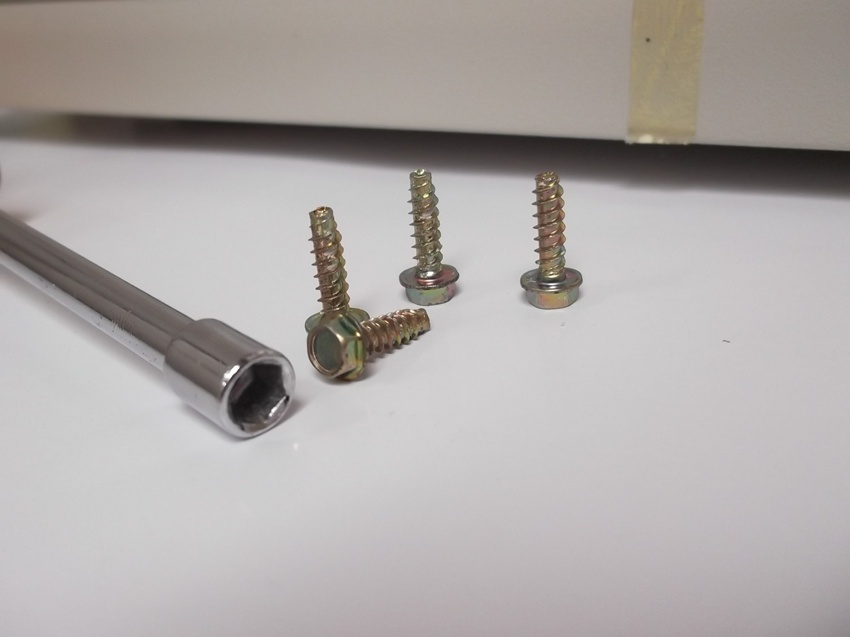

4颗螺丝，还是有相当好的金属光泽。记住是5.5mm的套筒

业界良心只存在于以前

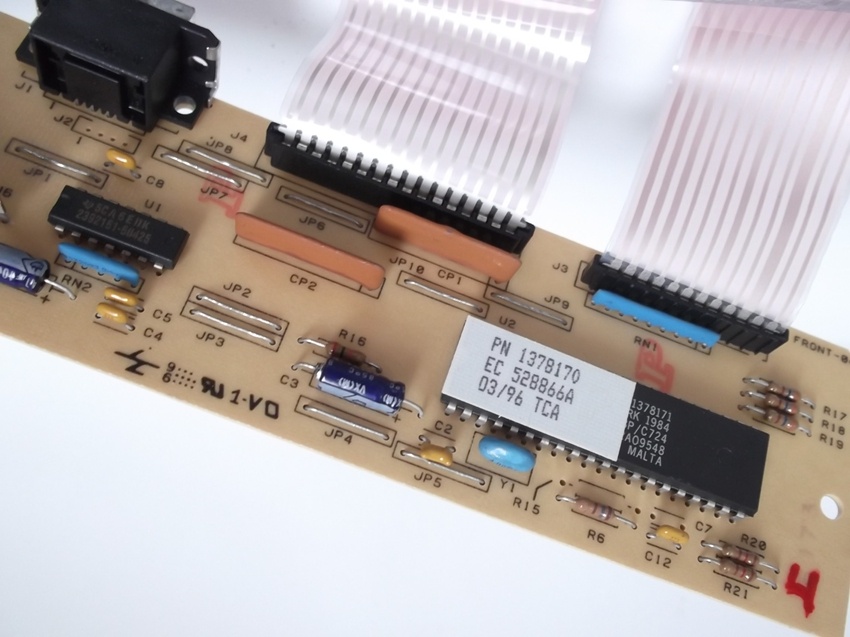

键盘主控，上面的芯片有年份

还有各种生产日期，大厂通常的做法

薄膜的链接，以及小灯灯

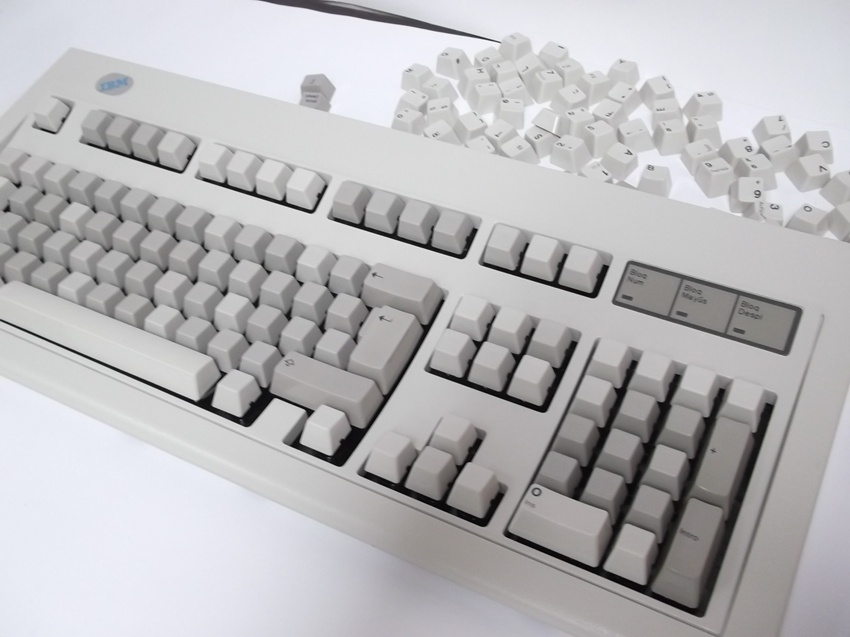

耗键帽开始了，

拆键帽就像拆炸蛋，得胆大心细

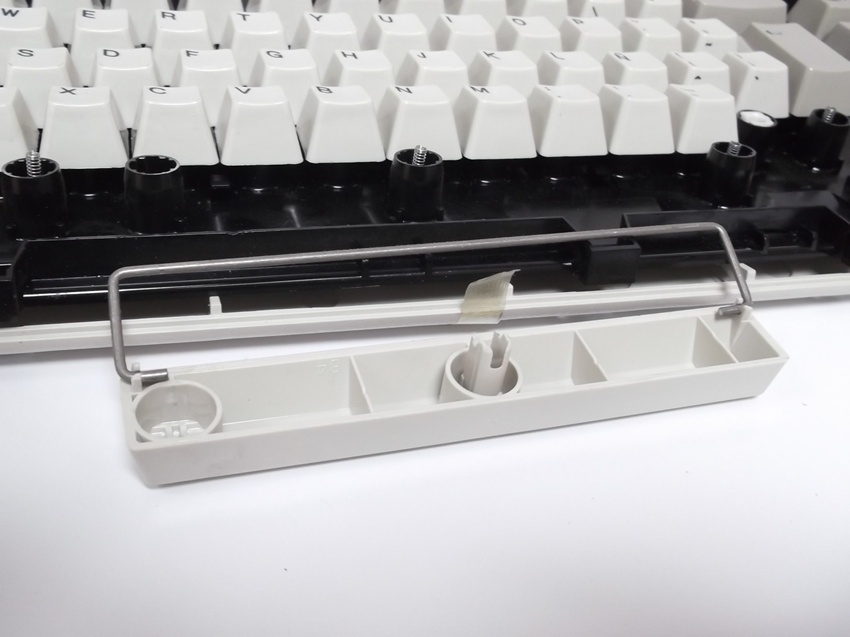

平衡杆的空格

菊花是长在这里的，好多菊花啊，而且很黑

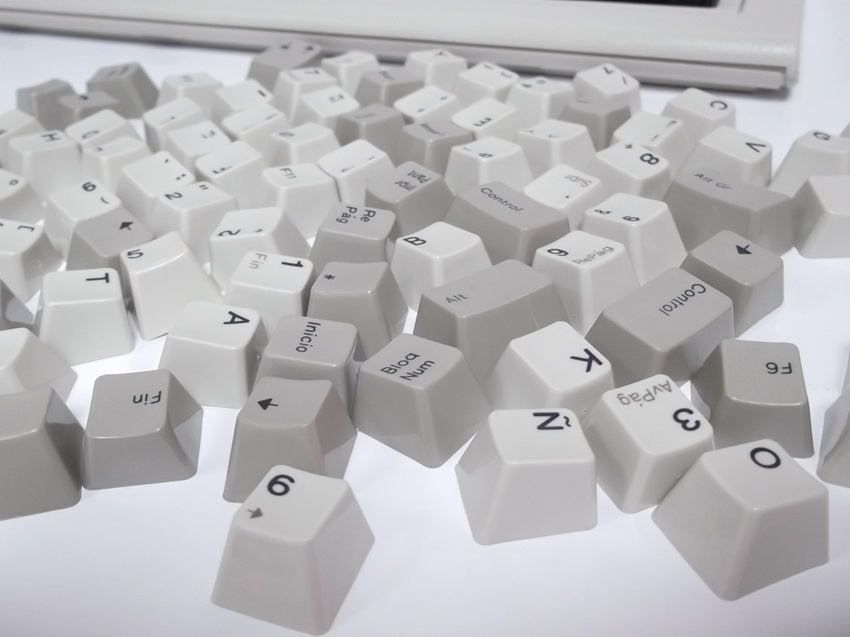

阿姨说了：洗洗更健康，一桶键帽

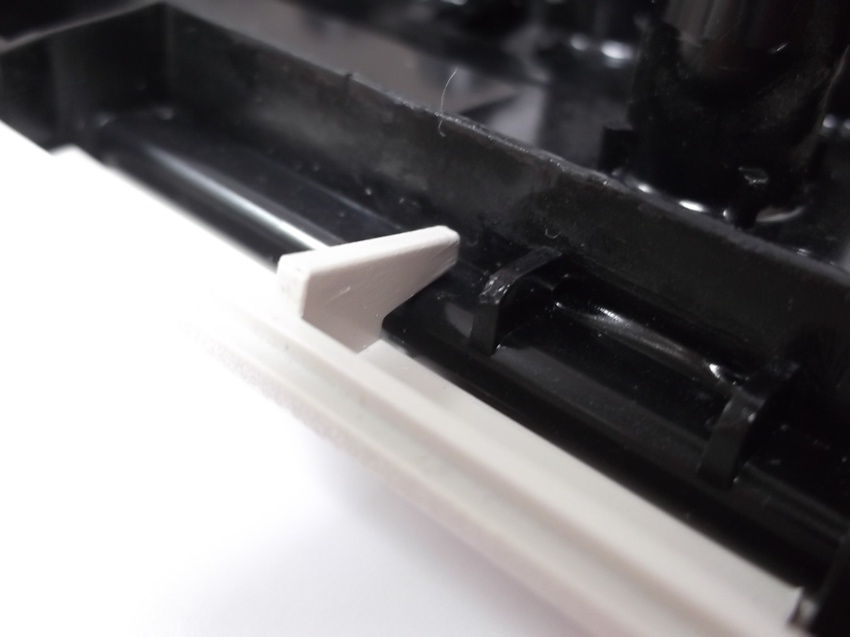

键盘下方有几个卡扣，卡主键盘的主体，以免滑动

清理键盘是个辛苦活

话说辛苦的，其实是擦键帽，痛苦啊~~~~~~~~

证据啊！擦键帽手酸抖了抖，胡了

无刻键帽漂亮吧

几个大键是单层设计的











好了，图片到此结束，
说说屈尊式键盘的感受吧，绝对主观，只可听听不可信
声音绝对是大，啪啪啪的。
也就是说你想对着键盘啪啪啪，那女王绝对不想跟你啪啪啪。
力量，嗯好像比cherry的黑轴大力了一点点，
而且行程长了一点点，也就是击发的长度



最后给个忠告，IBM键盘切记不要收藏，水太深了，如果想入一把体验到是可以，但切记勿烧。
条件允许时还是入美式布局，我这键盘蛋疼的很。
