别撕我自己脱 · 发表于 2013-4-14 21:42

  这个应该是欧姆龙早期轴
   很大很霸气结构也很复杂不知道它外侧一面那些圆柱和凹槽是做什么用的可能是安在特定位置用来固定的吧
   下面讲结构轴心弹簧和触发部分轴心的造型有点凹进去不知道做什么用它靠底座卡住不出来弹簧用来复位轴心
触发的有两个脚一个脚复杂在它有个垂直的线上面套了个玻璃管然后轴心上面是磁铁有磁性能吸住弹簧
      这个轴的手感很顺滑虽然成色很差但因为它和触发部分根本没有接触点所以它减少了一个摩擦的地方就比较顺滑
      前几个月有人设计了磁力的MX轴不靠弹簧弹起而是靠磁力这个轴是靠磁力触发但是我愚钝实在搞不懂。。。。
      我所能观测的就这些希望给大家参考  下面上图

键盘大小上面的是3000的壳子

上面一排键帽有灯很YY 并且它轴心设计的中空可以将灯放在轴心里我以前没见过这样的

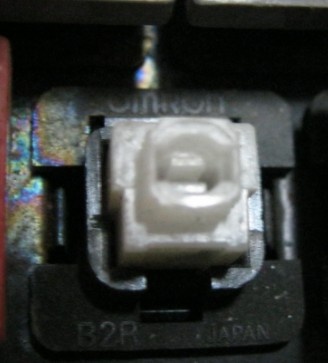

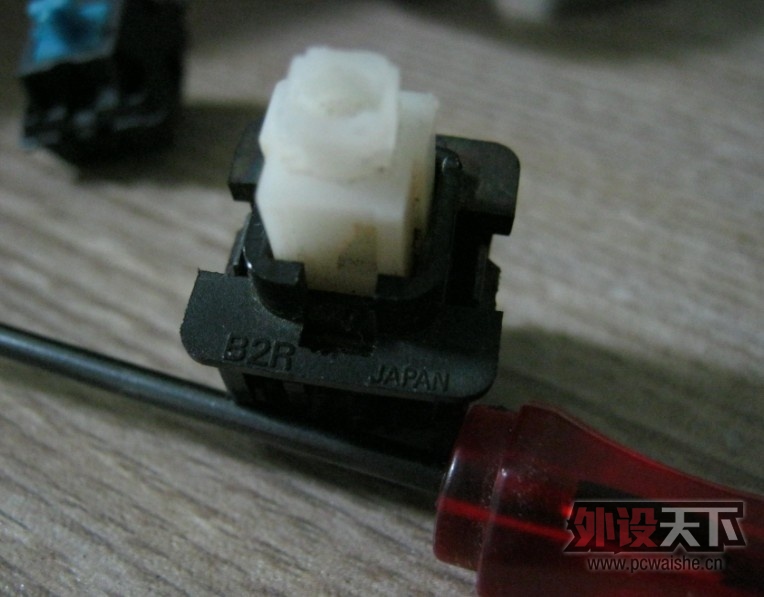

OMRON JAPAN

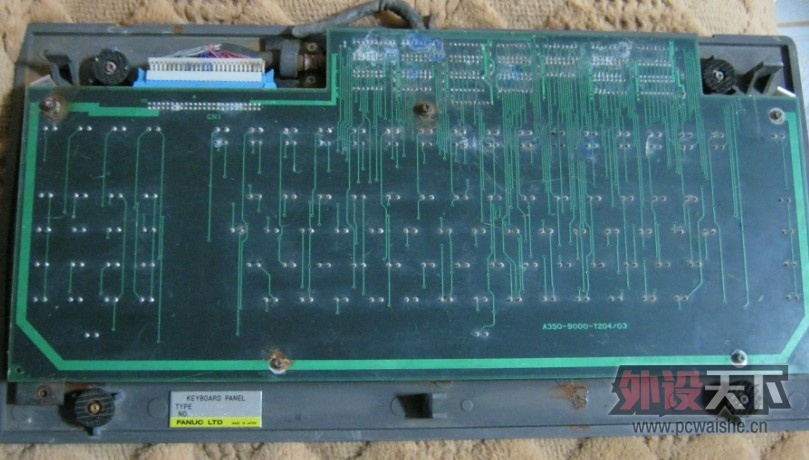

背面

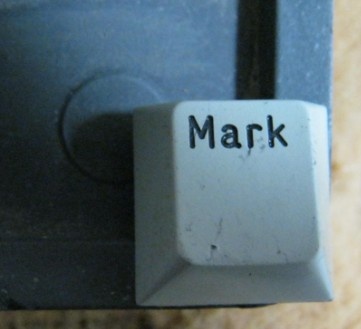

外壳厚度键帽是樱桃标准键帽

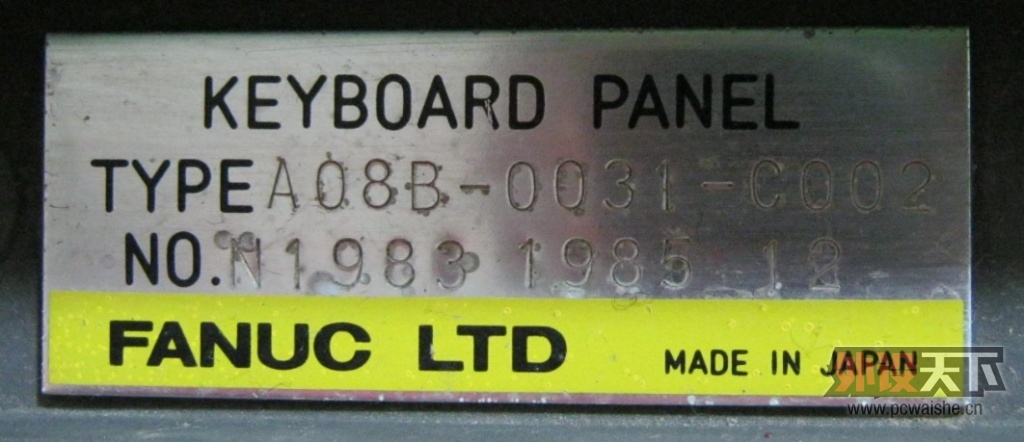

背面铭牌所有信息清晰可见

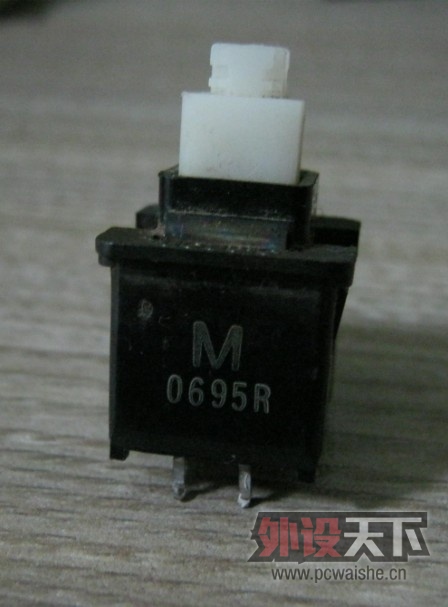

高个子它的名字

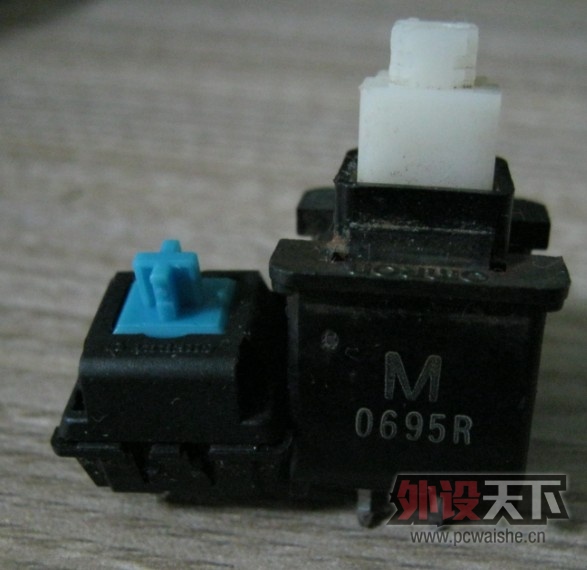

哥俩好

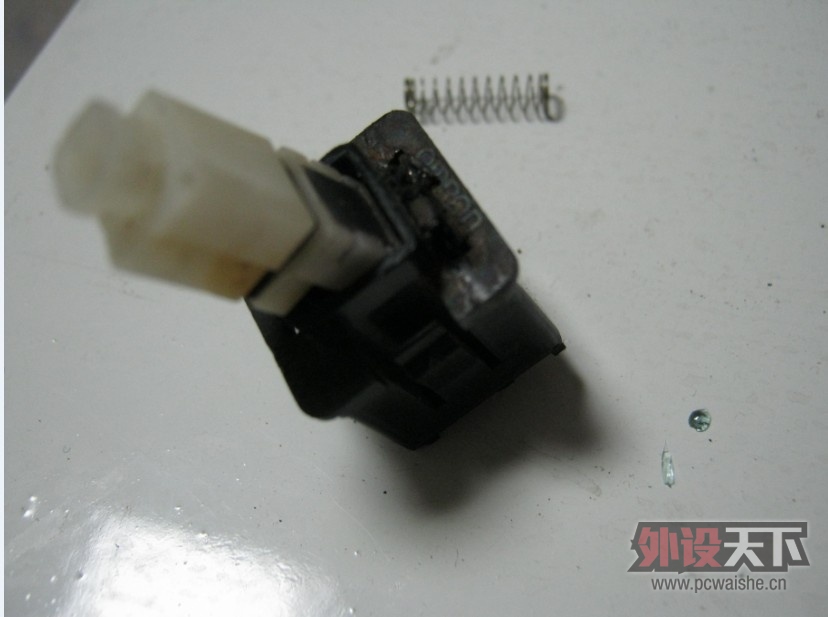

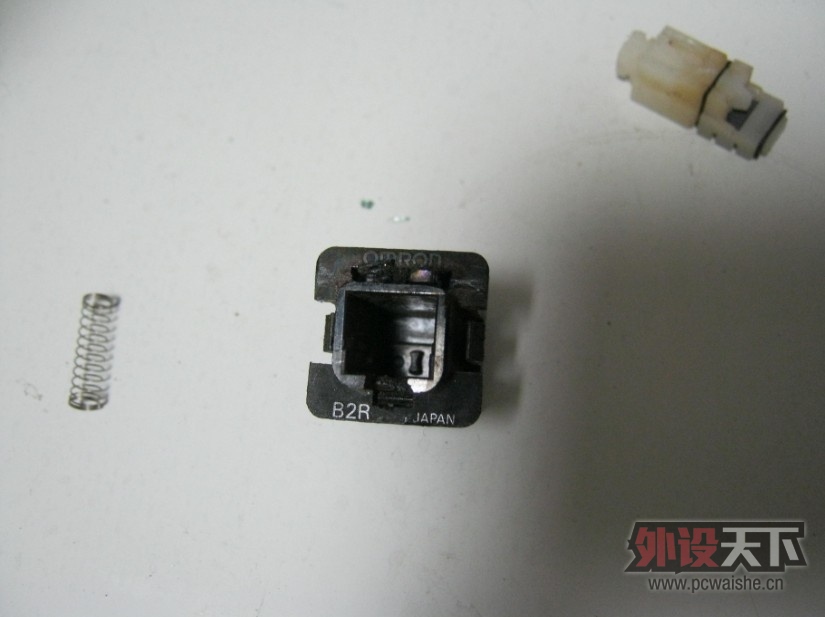

轴心被搞出来了底座底下有个小突起定位弹簧

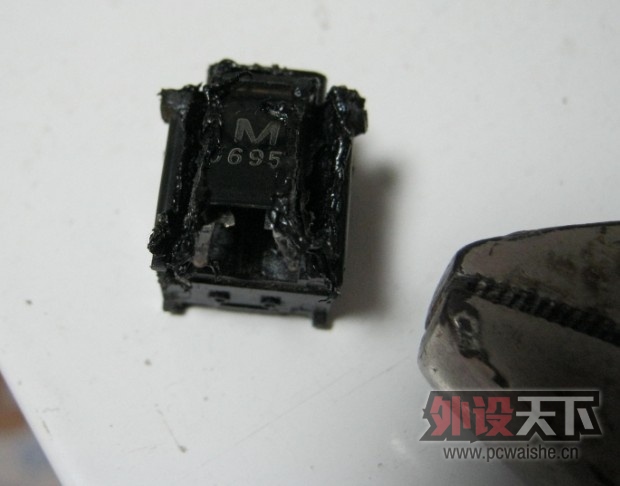

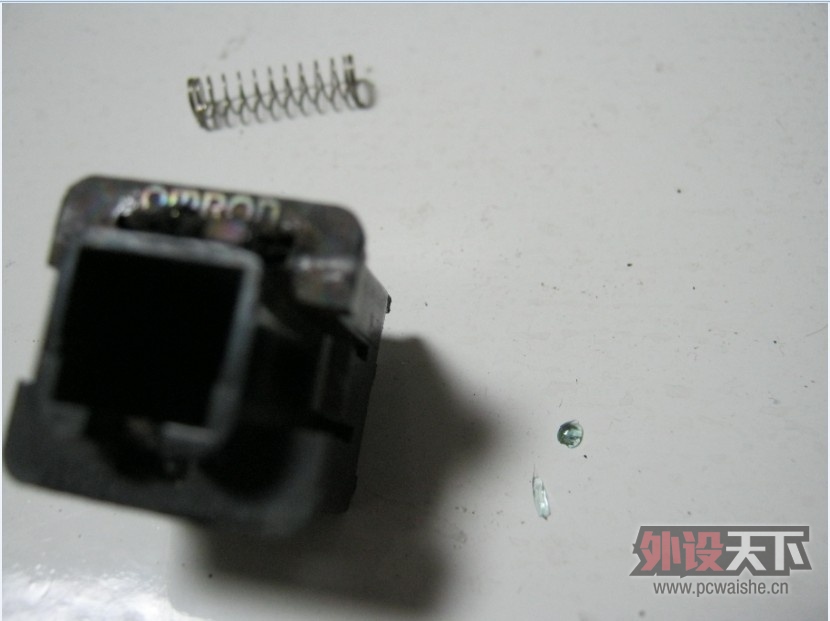

这个只有一个亮点就是图中间靠右点的玻璃碎渣字和轴中间的突起已被我撬烂

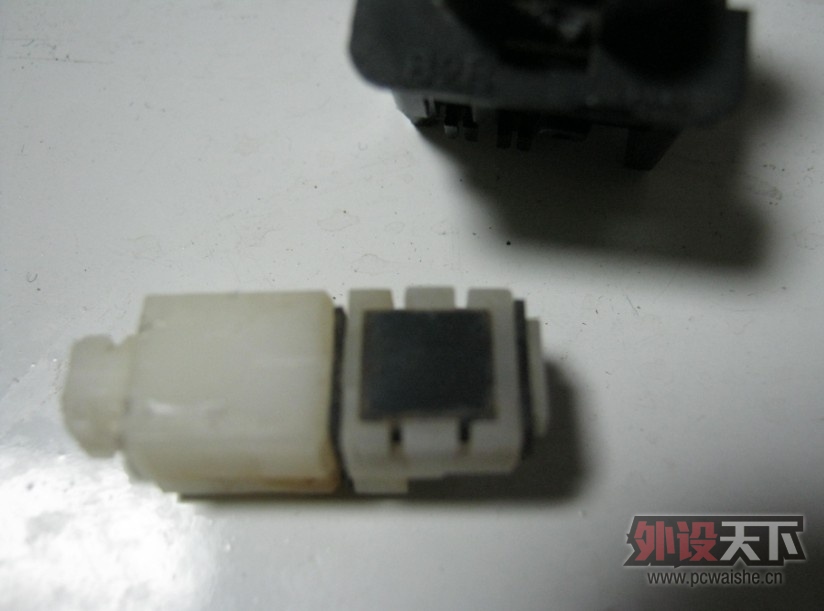

轴心黑色的是有磁性的

轴心的体位

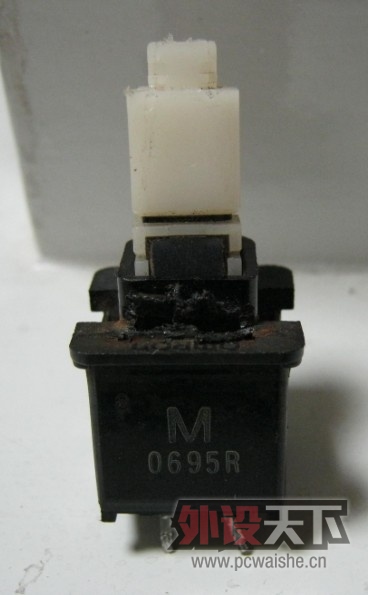

正面

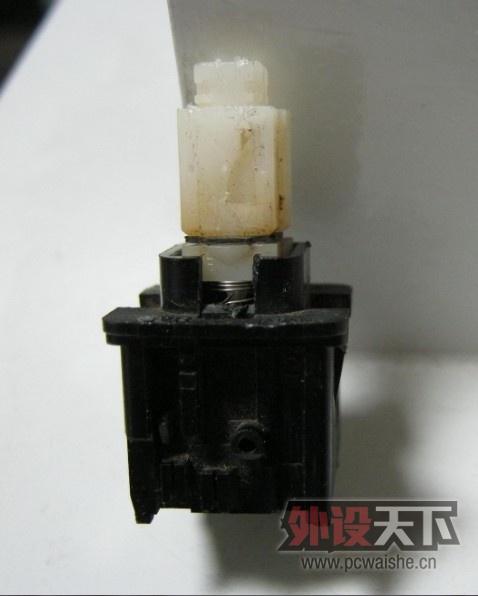

反面

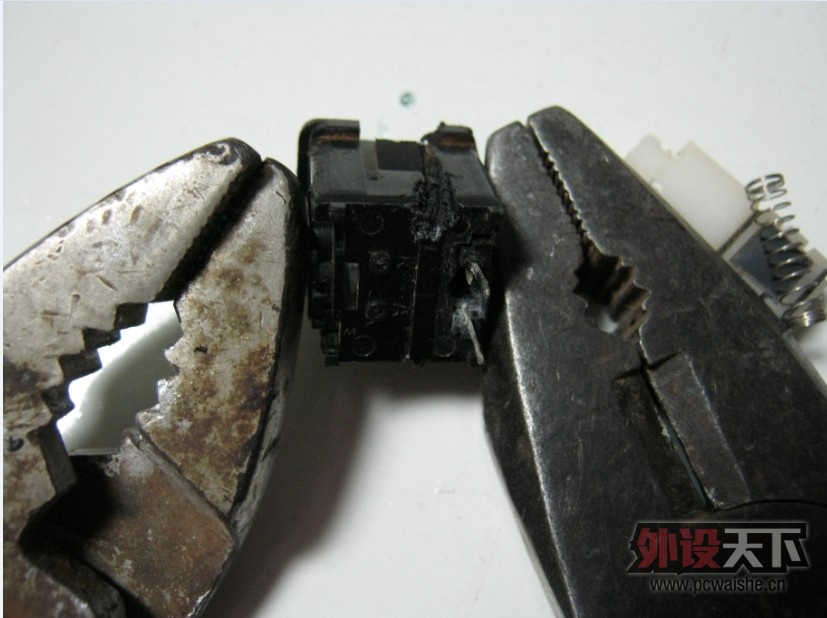

上刑具还有个锯没露面

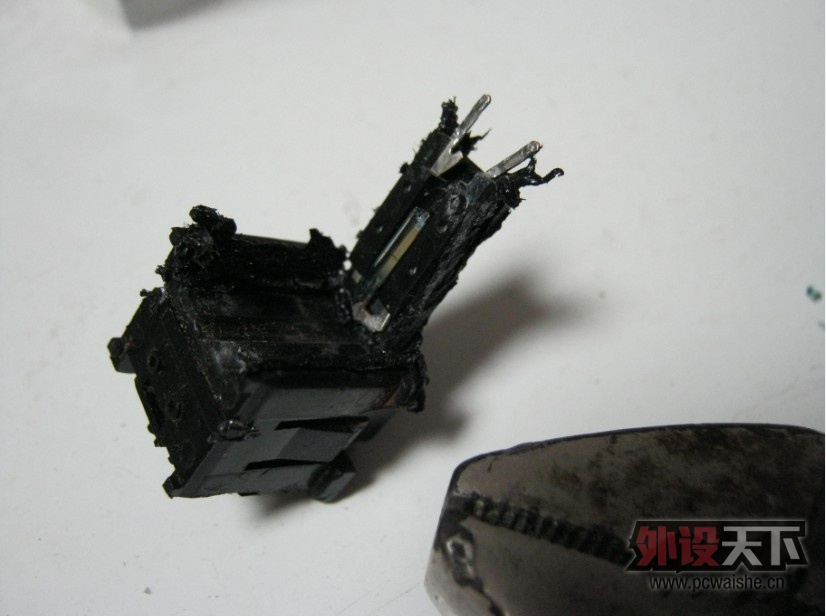

锯不开只好烫了。。。

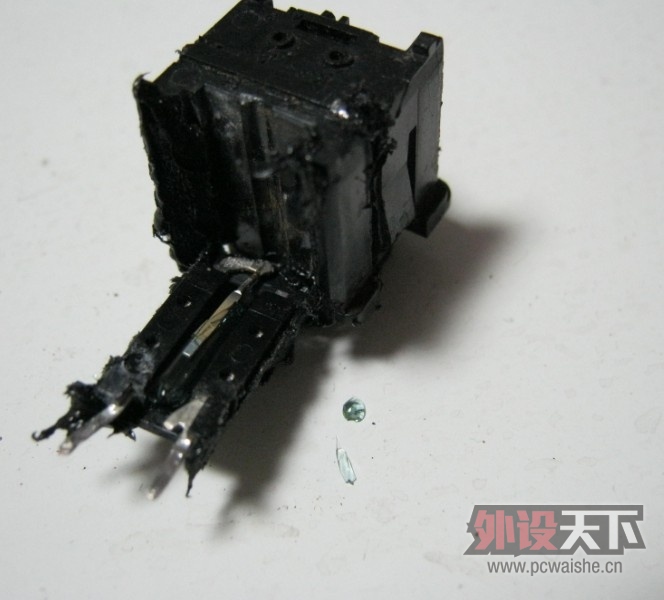

两脚中间的细家伙套了个玻璃套套

结束供大家欣赏虽然最终没搞清触发原理。。。。。

好吧@_@你赢了！ · 发表于 2013-4-14 22:29

稀奇玩意沙发了

middlecn · 发表于 2013-4-14 22:59

撸主好狠..

jihang1991 · 发表于 2013-4-14 23:38

楼主好雅兴

284404189 · 发表于 2013-4-14 23:53

一直对稀奇古怪的玩意特别有感。帮顶了。

hzd1785 · 发表于 2013-4-15 00:01

工业产品，不能和民用产品比，
使用者的需求不一样，

MAN · 发表于 2013-4-15 00:46

哇。你妹的，欧姆龙的大型轴，太给力了，头回见呢。。。这个触发真有意思哎，没见过。。。你这弄了不少古怪的玩意啊，哈哈，，，，而且有暴力牺牲的精神，，，我手头也有好些款大型轴的键盘，总归手感好的不多，而且懒得弄也不舍得暴力掉。。名厂的东西一般都不差。

MAN · 发表于 2013-4-15 01:05

帽子的设计感也是超棒的。。。。帽子大爱大爱啊

sayeahmok · 发表于 2013-4-15 01:25

楼主太暴力了

别撕我自己脱 · 发表于 2013-4-15 07:02

hzd1785 发表于 2013-4-15 00:01
工业产品，不能和民用产品比，
使用者的需求不一样，

可能是吧它上壳厚到一定程度了
