本帖最后由 heyheyjie 于 2013-3-29 23:48 编辑

说些题外话,不管玩游戏还是上网打字,我心目中的完美键盘是轻便、紧凑、不带钢板、带背光、茶轴、原厂高度、带小键盘。所以一直以来最喜欢的键盘就是1865和plum96 但是都没有背光,曾经有一个1865wnv黄变色龙我没有珍惜,我追悔莫及 ,去年我发现了小9,我就爱上了她。
    小9没有背光但是能改,犹豫了好久,差点舍弃小9换一个鸭子,最后还是决定把小9改掉。plum96这个键盘的细节我就不用多说了,大多人对他都很了解了,我这个也不是评测贴。
    在x宝某商家处卖了led和plum96的透光键帽(这个透光键帽貌似是为数不多的原厂高度透光键帽,手感还不错,比凯酷 kbt 和鸭子的透光键帽粗糙,细节还没有那么完美,键帽厚度很不错)备好工具,改灯预备状态ing。
    在这里说一下,“主刀医生不是我”,是我朋友,人称浩然,我只负责了部分的辅助工作。整个过程我们是一起商议的,最开始我想把主键盘区改成白灯,小键盘改成彩灯,空格用七彩变色灯,说改就改,动手吧。。。

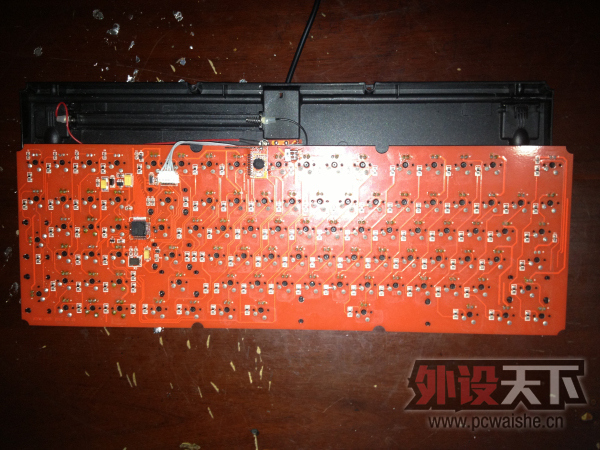

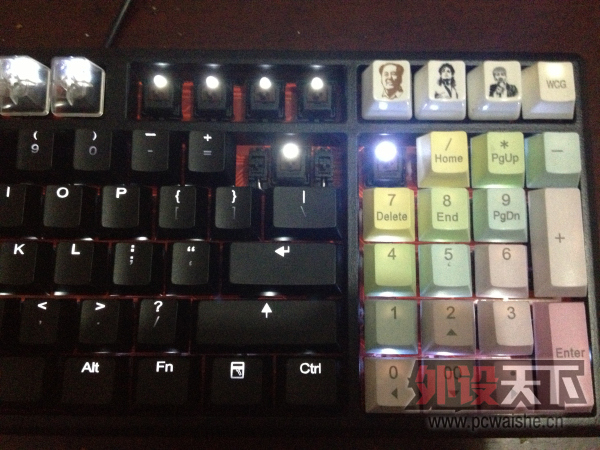

    经过两个多小时的奋战,灯全部焊上。结果,只亮了两个,w 和小键盘4  我勒个擦,什么情况?短路?正负极反了?还是焊坏了?
    用电池挨个检查正负极情况,发现没有接反,但是有一个灯是坏的,拿掉重焊,这里说一下,这个灯拿掉的时候很艰难,焊锡把灯孔堵上了,费了好大劲也没通,只能把轴拿下来,弄通了,焊上轴和灯,结果。。。。。。。。。亮了五个 w 和小键盘7845  我已经蒙圈了,什么情况????????
    再试了一圈,发现有的时候用线练一些别的灯或者用手碰一碰板子会亮,手也是导体嘛,So我在坛子里面pm了A大,
    a大原话:“灯的正负极有误或者灯的电压不一致,推荐2.2_2.4vled”
    对于A大这句话我是反复琢磨,正负极肯定都没错,我每个都试了,我买的led应该算是高亮的可能电压大了,小键盘区的彩灯电压不一样,空格是变色灯。

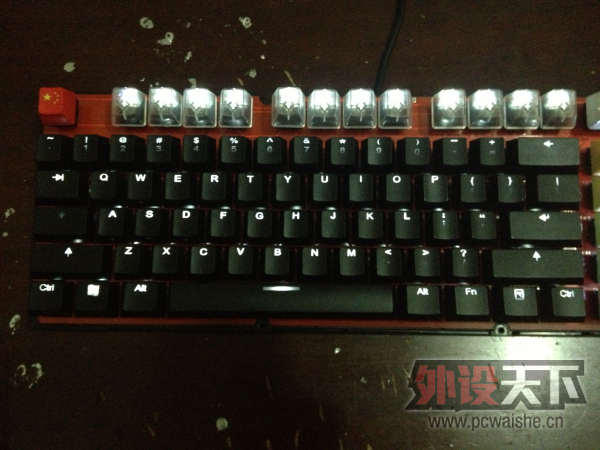

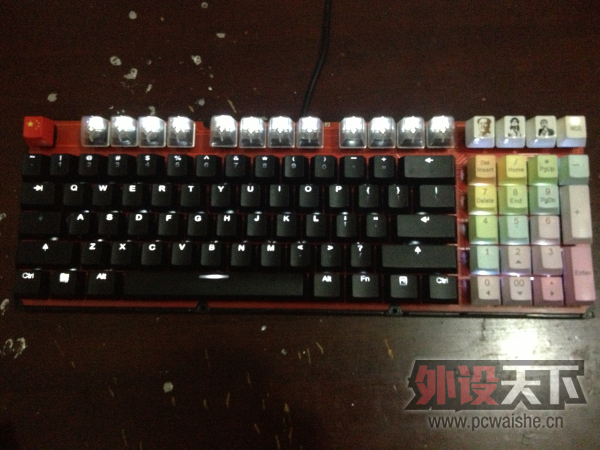

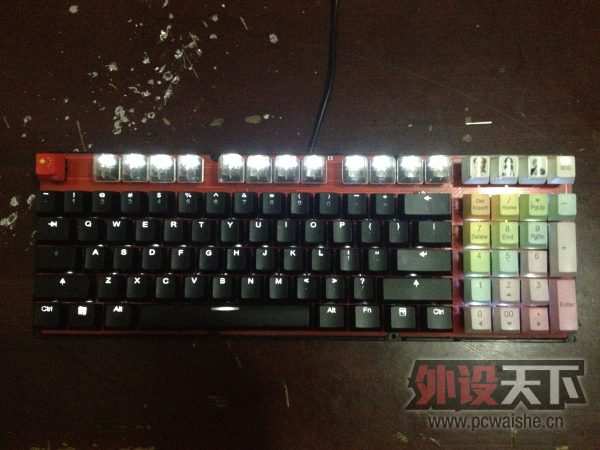

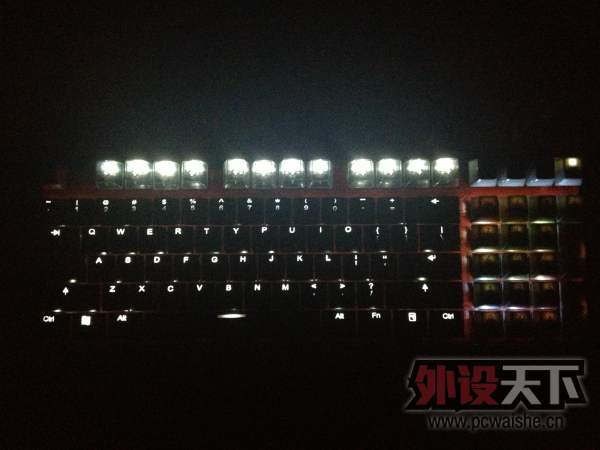

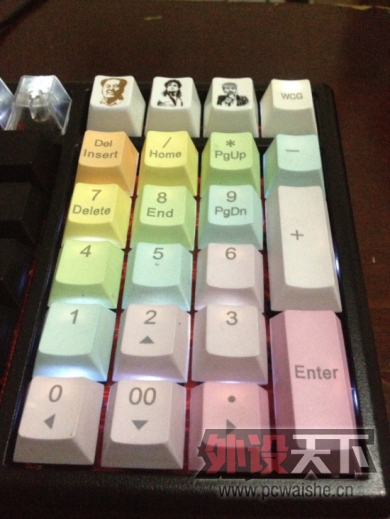

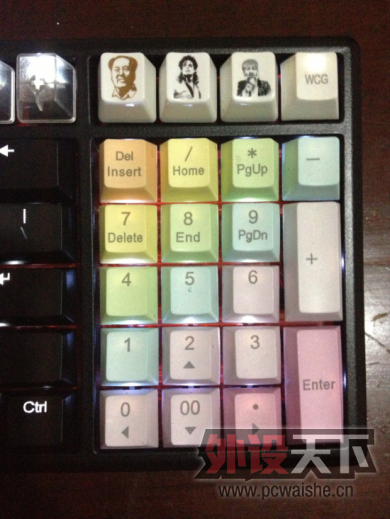

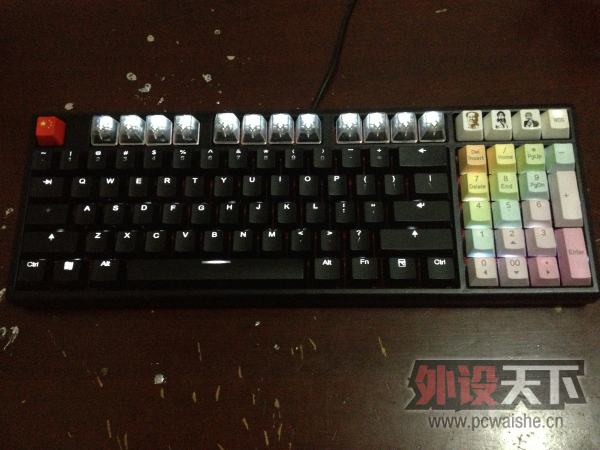

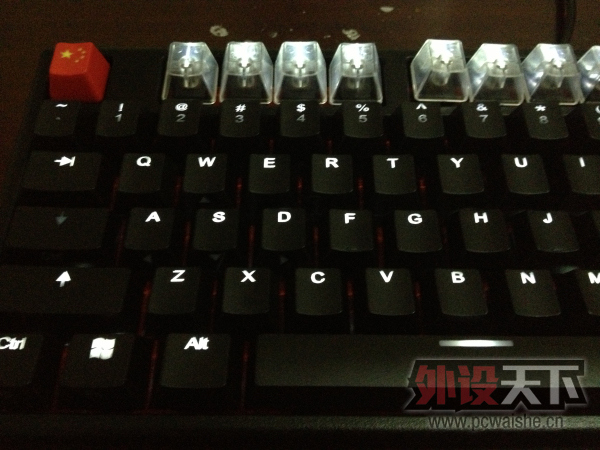

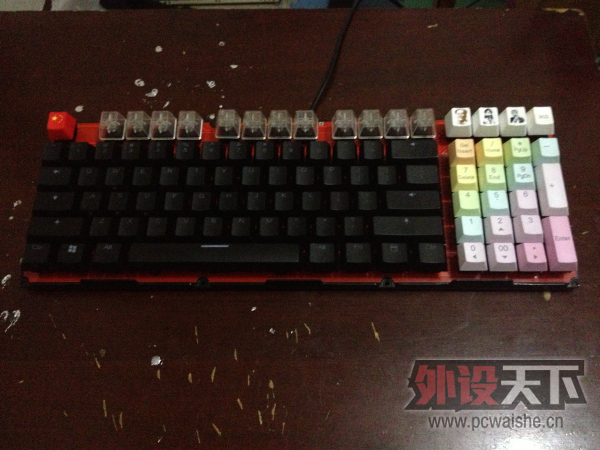

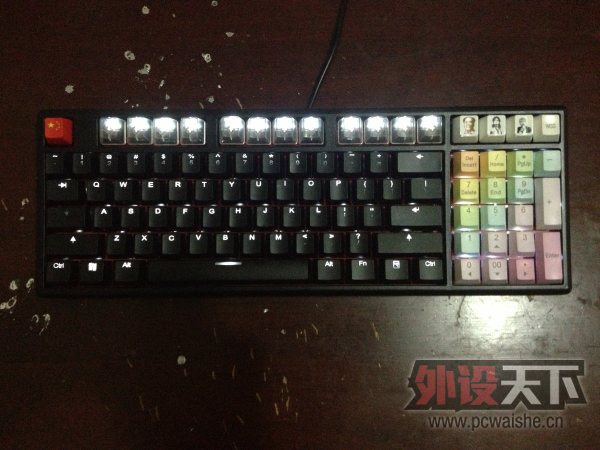

    想了一夜啊,我想出来了解决办法,先把所有彩灯全拿掉换成白灯,然后试试,于是这一天我又找来了浩然哥,先把所有不是白灯的全部拿掉,小键盘区的灯拿掉以后,接上,亮了,真的亮了,主键盘区全都亮了,但是,尼玛,怎么一闪一闪的?什么情况,奶奶个熊啊,空格的七彩变色灯没拿掉,白灯跟着七彩变色灯的频率在闪。。。原理我就不用说了,赶紧拿掉,这下彻底好了。小键盘区也都焊上,全键盘都亮了,亮了,我的眼眶中的眼泪,看到没,有木有。。。 ,按上键帽,当。。当。。
一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助
一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助
   这里给打算改灯的朋友一点建议,led选择一定要考虑好,灯的电压一定要是一样的,最好是一个颜色的同一种类的灯,最保险。焊的时候注意点,不要让两个焊点连在一起造成短路,如果马虎了,插上键盘,boom一下,冒出一股烟就不好了,哈哈,开玩笑,短路了只会造成部分地方不亮,能不能boom未知。。
   还有一个,如果焊接失败或者灯坏了,要拿下来,但是焊锡把灯孔堵住了,一定要小心处理,拿下来轴的时候要注意反方向的灯孔焊点有没有短路。不然检查完所有都没问题,你又不知道问题在哪,难道挨个把轴拿下来?这个隔壁有人提过。切记切记。
一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助 一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助

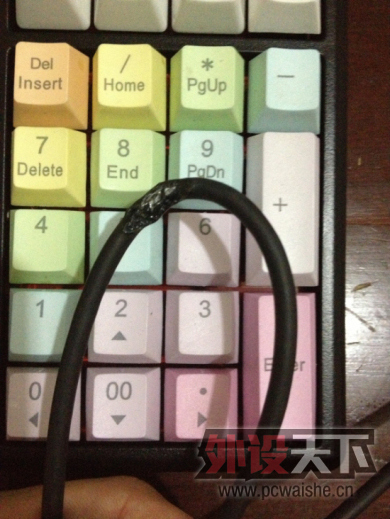

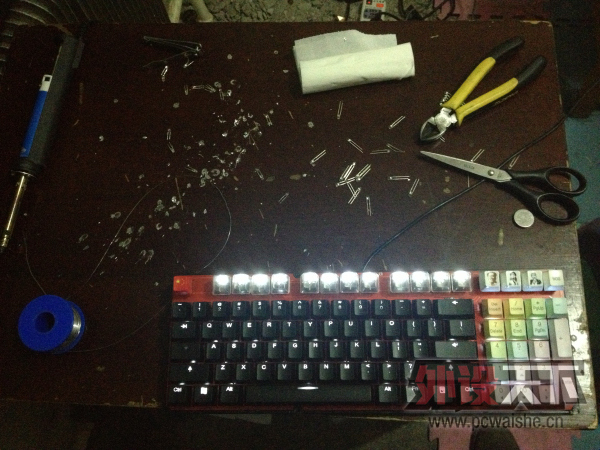

    最后一个,电烙铁放好了,别烫到自己,我自己在焊下几个灯的时候手不小心烫到了,肯定是留下疤痕了,疤痕,男人的徽章!!电烙铁乱放,还把键盘原装线给烫坏了,现在用这根线插上电脑就秒关机,比按电源还好使,以后留着这根线吓唬人用了,哈哈,现在只能用别的usb线,但是没有消磁环。。哭啊。。哪里能弄的到呢???
一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助


   如果有什么遗漏的,欢迎大家提问,我会补充,希望版主点亮我的帖子。。。
在这里三鞠躬感谢键盘的开发者A大,特别感谢浩然哥对我无私的帮助。也为我烫坏的键盘线默哀。。。

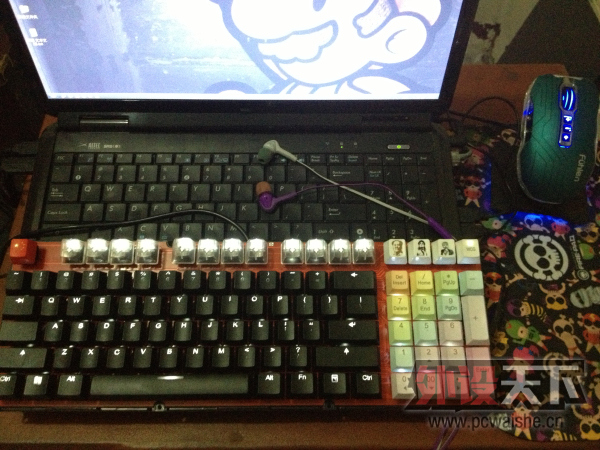

  小秀一下现在的桌面,除了耳机全是国产,支持国产,别看都是便宜货,我也是玩过高端的人,可以看看我自爆区的帖子

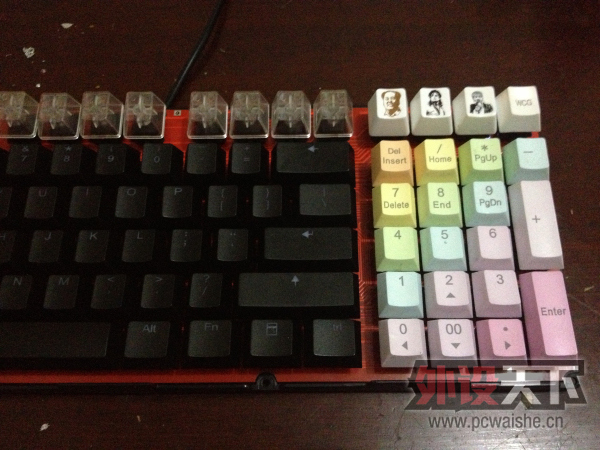

  我现在考虑改一下上壳,貌似裸着键盘露出红色的板子好看一些,大家给出出主意怎样?我键帽的搭配不知道有没有人喜欢呢?呵呵

一更!!plum96改灯上透光+彩虹键帽 及改灯心得 希望对打算改灯的人有帮助

刚才在用键盘的时候突然w键非常亮,我拔下来重新插上之后主键盘区2键的亮度就非常暗了,几乎是不亮,拔下键盘用电池试了一下,发现亮度也比其它的灯暗,不知神马原因,可能是焊点不够饱满之类的问题?反正这个灯是出问题了,我拿下来重新焊了一个,正常了,虽然主道医生是浩然,但是我也是会做点工作的,呵呵
还有所有的的亮度都不是那么亮,实际没有照片中那么明显,跟鸭子 race最亮的亮度比差很多,难道是led选得不好的问题么?
以上两个问题求解答,求A大

图片质量不好,买不起单反大家别喷,欢迎一起讨论
谢了这么多,麻烦好评哦   亲。。。



评分

参与人数 2技术分 +3 +170 收起 理由
3D大章魚 + 150 赞一个!
cyc_005 + 3 + 20 赞一个!

查看全部评分

0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2013-3-29 23:26 只看该作者
改灯之前的功课做得不够足啊,最起码先了解一下不同颜色的灯电压如何,发光效率如何。键盘本身灯光电路如何,没有灯光电路的自己怎么设计灯光,需要用多大的电阻。
另外就是,把所有能拆掉的线都拆掉放好再做焊接,免得伤及无辜。烫坏220V电线就不是电脑关机那么简单了。
虽然有波折,不过结果还是很不错的,支持一下。

点评

谢谢,其实我不是能拆掉的线没拆掉,是电烙铁乱放的。。直接烫到了线。。马虎啊。。之前看到有人改彩灯,自以为是了,买来灯就改,所以很波折,但是那根usb一接上电脑就关系不知道是什么原理。。。  详情 回复 发表于 2013-3-29 23:30
回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2013-3-29 23:30 只看该作者
harris220 发表于 2013-3-29 23:26
改灯之前的功课做得不够足啊,最起码先了解一下不同颜色的灯电压如何,发光效率如何。键盘本身灯光电路如何 ...

谢谢,其实我不是能拆掉的线没拆掉,是电烙铁乱放的。。直接烫到了线。。马虎啊。。之前看到有人改彩灯,自以为是了,买来灯就改,所以很波折,但是那根usb一接上电脑就关系不知道是什么原理。。。

点评

短路了呗  详情 回复 发表于 2013-3-30 08:11
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2013-3-29 23:54 只看该作者
深夜没人理啊。。。
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2013-3-30 00:46 只看该作者
学习了,
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2013-3-30 06:49 只看该作者
多练练,就没那么傻了。
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2013-3-30 06:50 只看该作者
怎么要刷新才能看到回复?论坛改版了。。。。。。。。。。。
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2013-3-30 07:14 只看该作者
测试
神。。。。。。。
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2013-3-30 08:11 只看该作者
heyheyjie 发表于 2013-3-29 23:30
谢谢,其实我不是能拆掉的线没拆掉,是电烙铁乱放的。。直接烫到了线。。马虎啊。。之前看到有人改彩灯, ...

短路了呗
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2013-3-30 10:24 只看该作者
测试

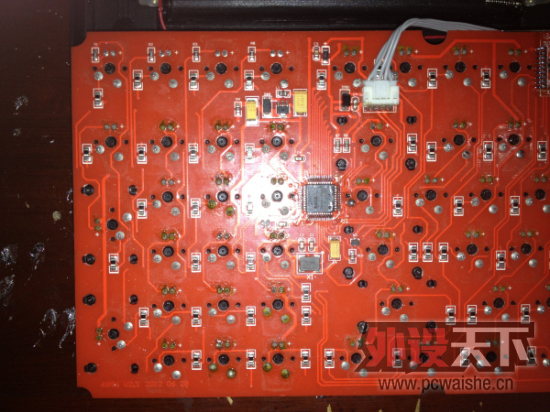

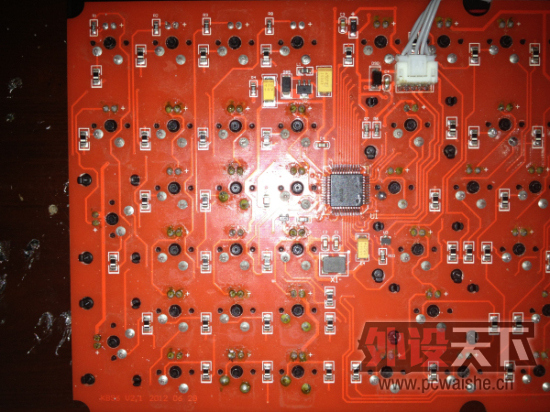

烫穿了  接地烫出来了  插上就等于让主板直接短路  你电源有过载保护  给你把电脑关了  万幸  我电脑没这功能  很危险 我扫了一眼这板子  灯是两两串联然后并联  这个设计是比较科学的 比我的neo强 图太小看不清楚  但根据你描述的  w和2他俩应该在一组电路里 至于为啥一开始只有w亮 应该是你的2坏了  电压全给w了所以他就亮了 后来的w特别亮也说明这个问题  换个新2就好了 你现在最好搞清电压到底多大  至于你觉得灯整体不亮的问题 你的键盘应该用的跟我neo一样的主控  看看我那个帖子就能找到不亮的原因了 如果没有特殊需要  就别搞的特别亮了  键盘扛不住

点评

我去。。。。  详情 回复 发表于 2013-3-30 17:53
多谢指教  详情 回复 发表于 2013-3-30 12:19
回复 支持 反对

使用道具 举报
