新版neo键盘灯光改造心得 渣图勿喷...(能看渣图了)

valent

写在前面的:本人屌丝一枚 买不起高端键盘 只能买些大路货自娱自乐 而且也不会什么高端技术 为了这个键盘 本人前后折腾了很久 到今天终于算是能用了 没别的想法 只是想把这段时间失败的教训给大家分享一下 谈不上什么经验 更算不得教学 如果帖子里的内容能帮助到有需要的人 本人也就得偿所愿了

      回到主题 neo的键盘是去年中旬我在路人商城里图便宜买的 那时候记得是优惠活动 440就能买一个红轴的 满500还优惠50 于是我就买一个键盘和neo的手托 一共花了520貌似 优惠了之后 感觉还是很值
      当然 买这个键盘不单纯因为便宜 毕竟还有许多更便宜的键盘 当时的想法就是 这个键盘是红轴的 那时候红轴键盘还都比较贵 其次是这个键盘没有边框 这是个人的喜好 我觉得这种键盘简约而且犀利 不落俗套 还有就是这个键盘很轻便 适合外出携带 当然最重要的两点 一是这个键盘有无线功能 二是可以DIY灯 后来的9x当然也不错 但因为配列和边框的问题 即便有无线但还是没有选择
      当时我其实知道neo键盘是不能加3v的led的 但当时因为没有其他更好的选择 而且那时候也没有现在这么多带背光的键盘 当然 到现在也没有无边框的带背光键盘 所以还是咬咬牙买了 比较单纯的想法就是加个升压电路 不过显然后来悲剧节奏了...我能反杀...这种错觉总是不断上演....
      具体原因是这个键盘底座非常薄 几乎放不进去任何多余东西 内部加强筋密布 插针都难 当时的土鳖就不一一赘述了 简单的说就是各种白忙活 键盘差点弄毁...后来工作繁忙 疲于糊口 这个事情也就一再的搁置了 每次看到四分五裂的键盘 总是感到非常痛心 日夜板砖赚来这500块钱 貌似就这么无意义的挥霍了...
      转过年来 长期积累的福报终于见效了 一个偶然的机会 我从neo厂家那里得到消息今年年初开始要对产品线进行大规模升级 包括还没有面世的几款键盘以及升级原有的87键盘 除了非常重要的对无限功能的升级加强之外 就是原生支持3v以上电压的led了 知道了这个消息 本来已经死了的心又再次不冷静了 反正钱都花出去了 如果不想办法了结这个东西 始终觉得遗憾 后来算下来 这键盘前后投入了不下八九百 即便不看这些苦逼的过往 这帖子恐怕也称得上一把辛酸泪 满纸荒唐言了罢....
      三月初 新版的pcb来到我的手上 其实那时候的心情相当复杂 现在都不知道应该如何形容 列位请看渣图.....

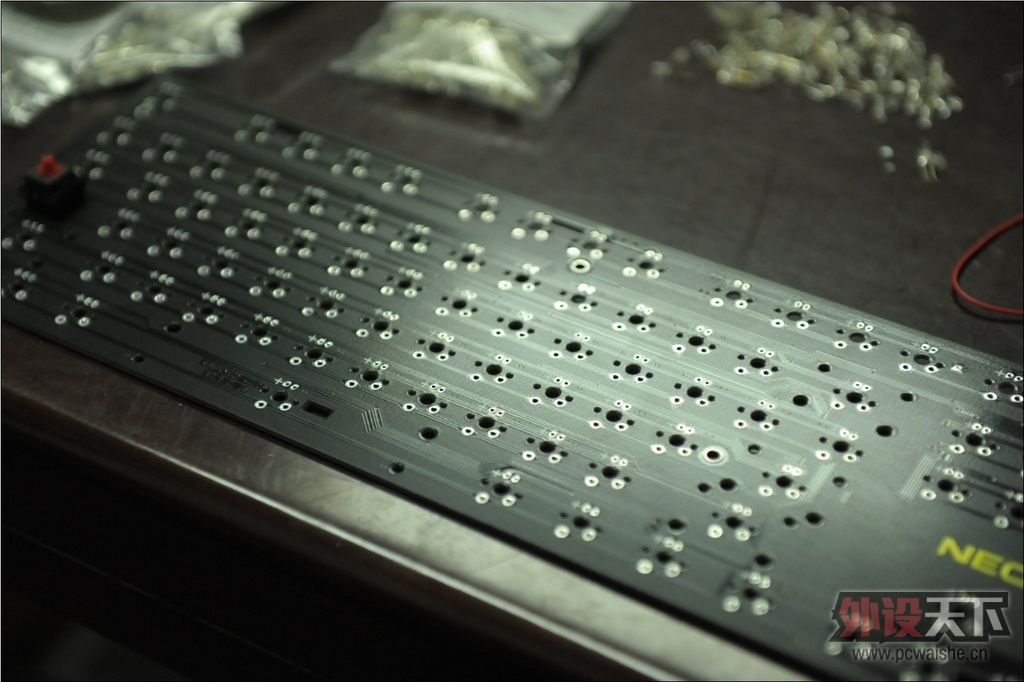

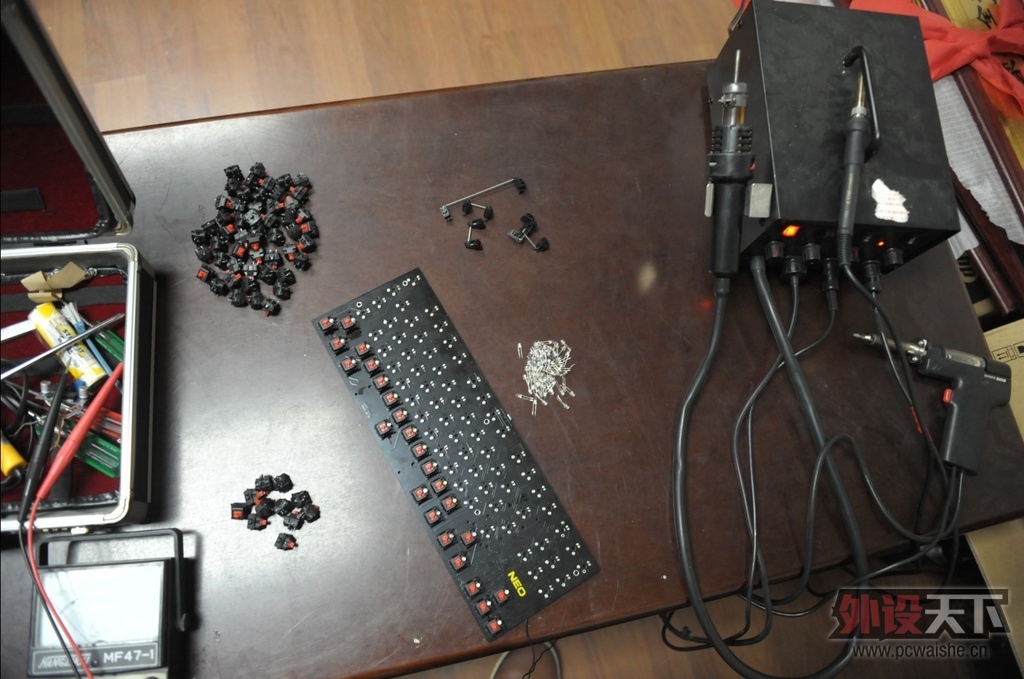

      这个是原先的板子 我动手能力很糟糕 而且好久也不动这些了 一开始上手很难 一点点焊了一个下午 才把这些led和轴都摘了下来

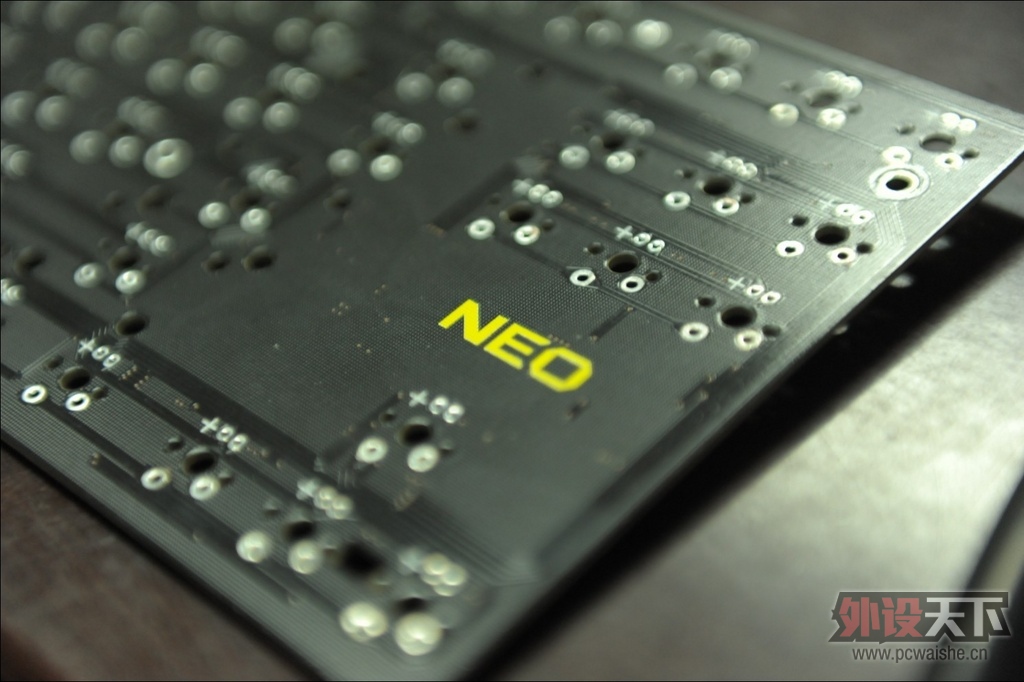

这个 是旧板子的细节





几个轴 都一年左右没用了





这上面写清楚了生产的时间

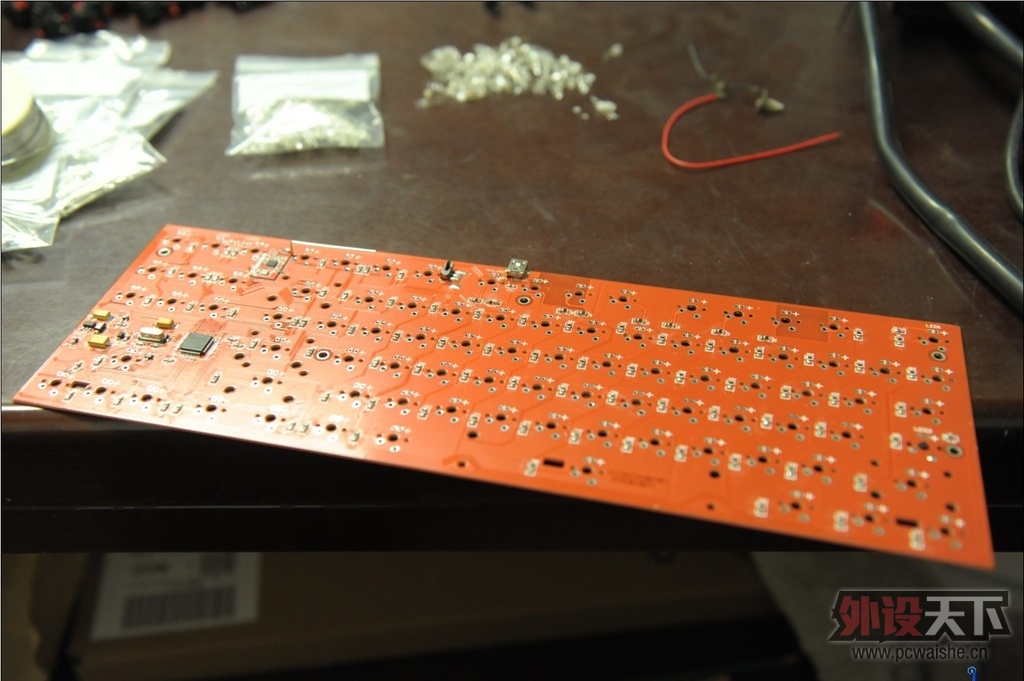

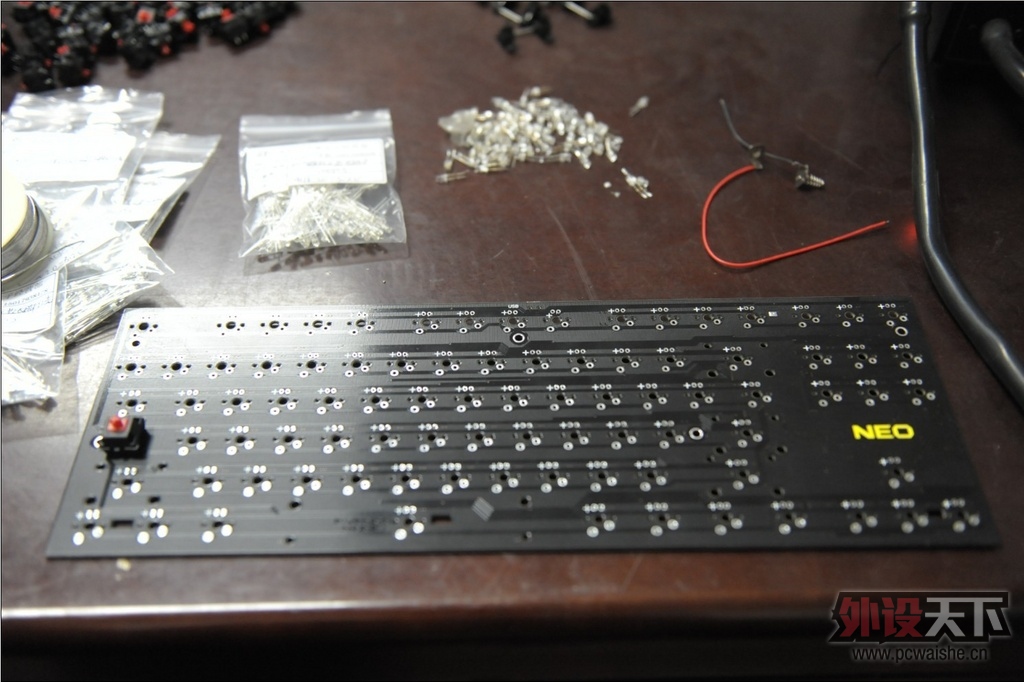

这就是新的pcb了 怎么说呢 做工上感觉比之前有些提高的 细节和走线都不错 表面看起来也不是那么油光的了 最好的地方就是 所有的焊点都没有锡 原来那个灯口都被堵住了 当时因为清理锡 弄掉了两个焊盘 心惊肉跳啊...这次就不那么担心了



















这些都是细节图 大家可以看一看

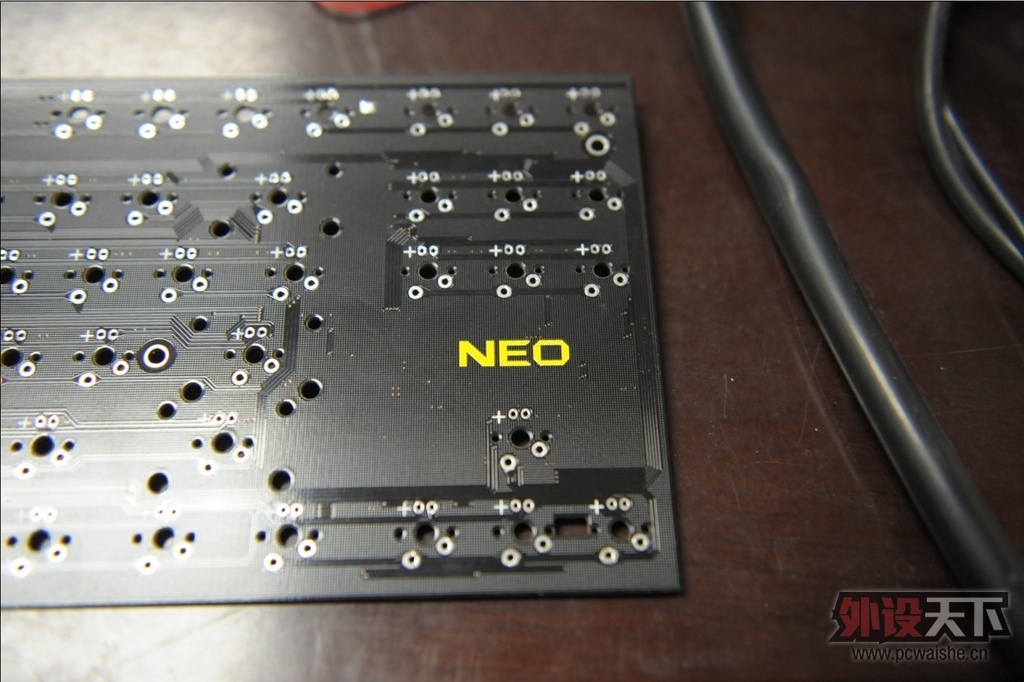

这是背面的图 我跟厂家问过 为啥不用这个颜色做正面 结果答复说 不好看 所以不用...






大家看看这个生产时间

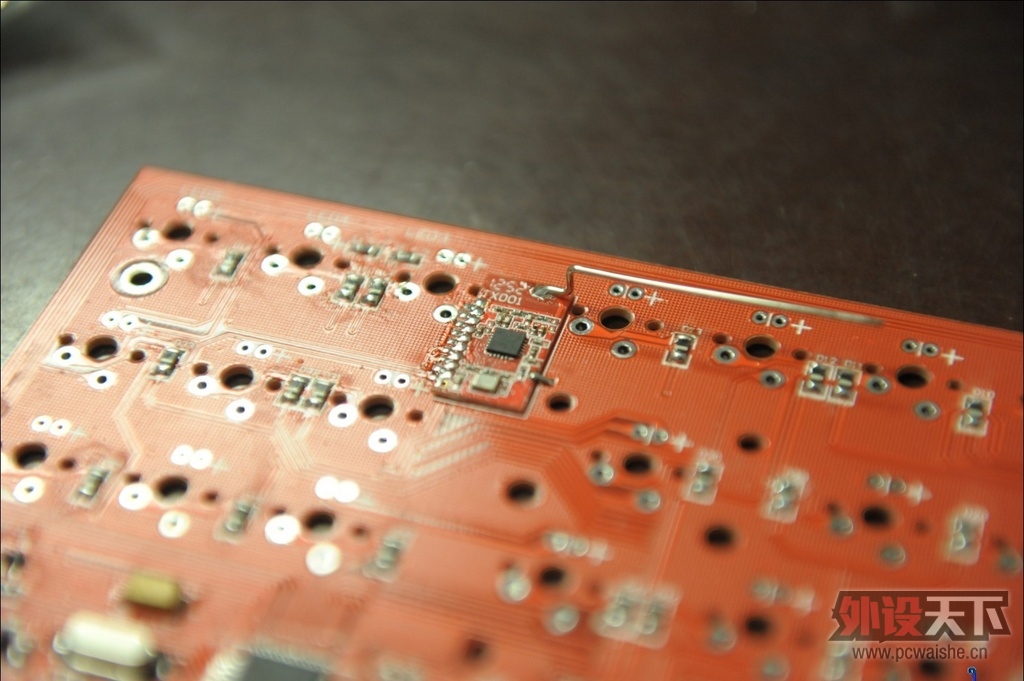

这是新款的无线模块 我不懂 但是这地方不太好 跟原来的底座有公差 需要切一下底座的加强筋 不过买成品新版neo的童鞋不用管 新版的底座肯定是调整好的了

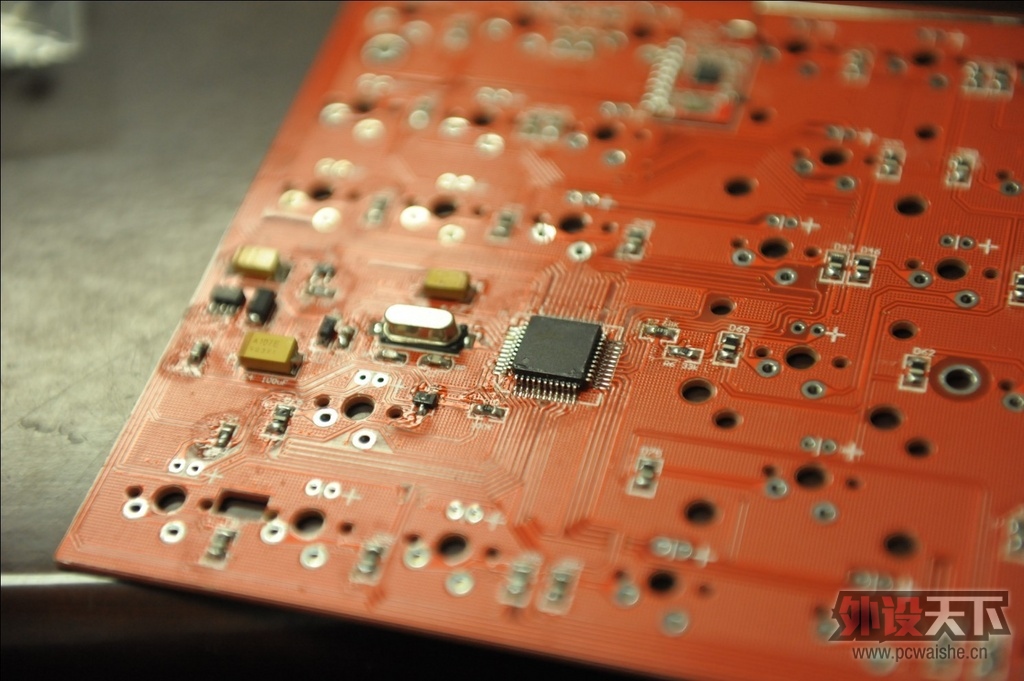

这是新版的主控 用的是跟之前老版一样的ic 型号上面有 大家有兴趣可以查查

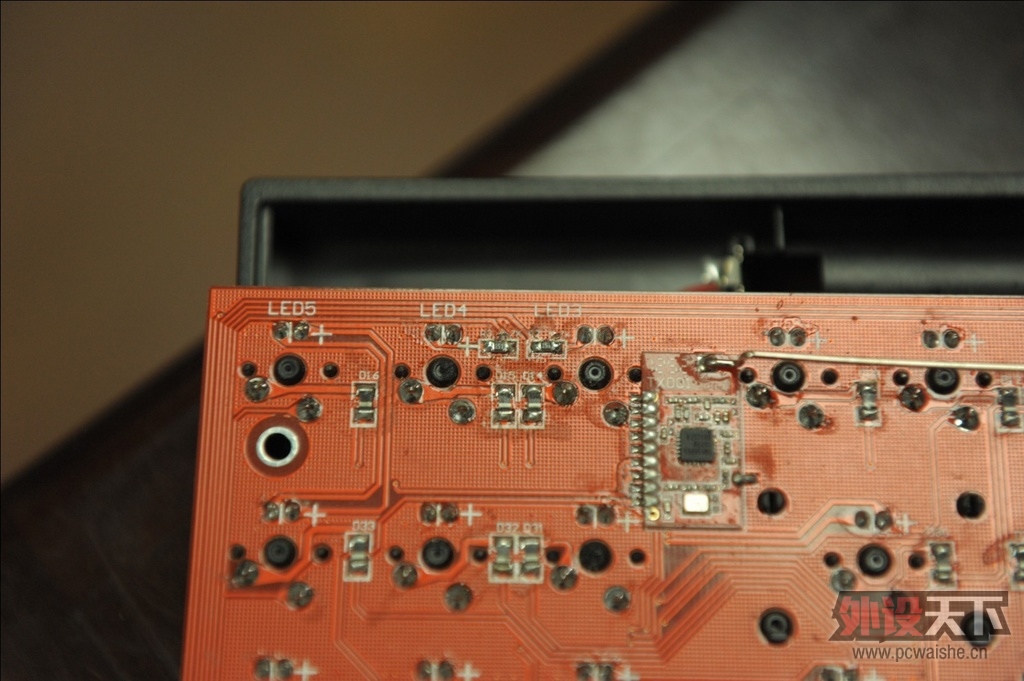

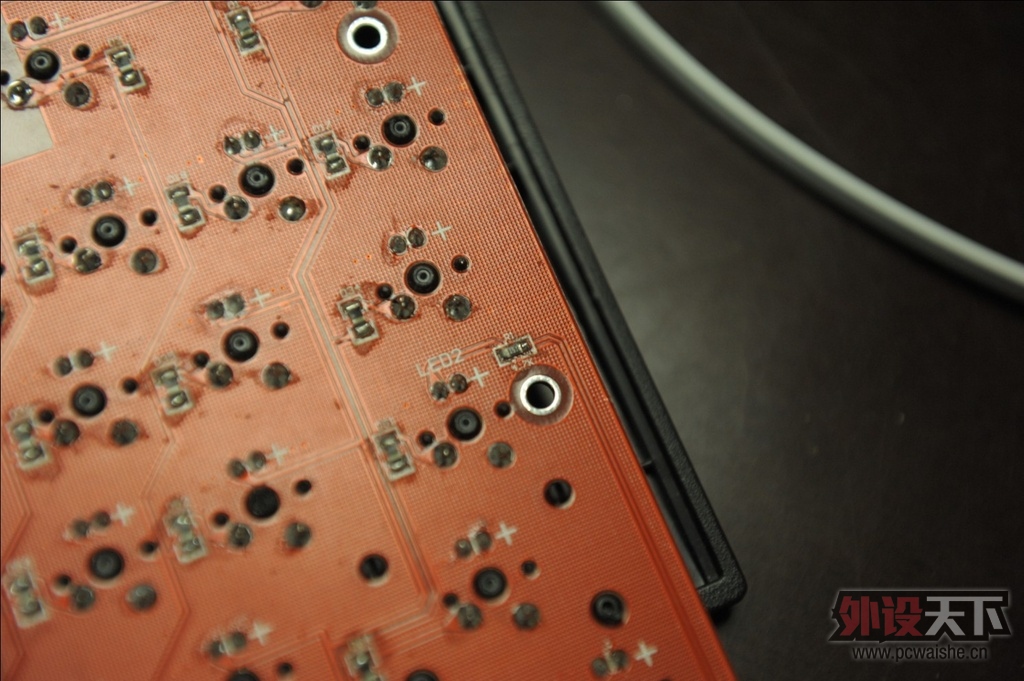

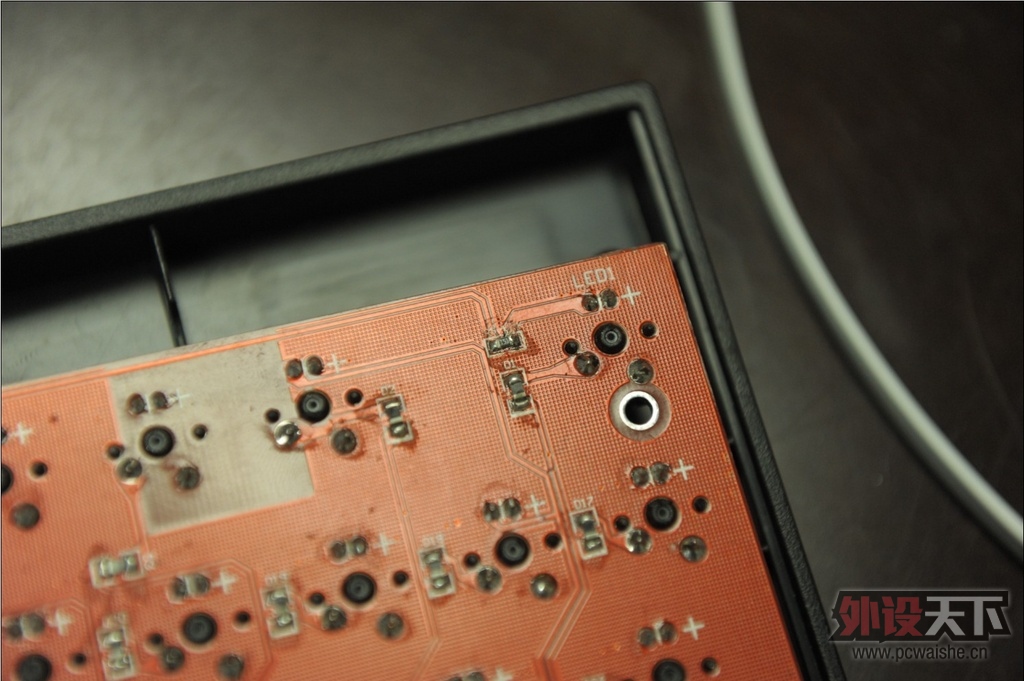

这两张图上大家能看到几个电阻 这些电阻是指示灯的分压电阻 设计上 厂家忽略了新版的变化 使用的还是老版阻值的电阻 分压之后指示灯led电压还是老版的2.2 大家如果想用3v以上 就需要调整这几个电阻了 另外需要说的是 原来ctrl和caps互换指示灯 也就是整个键盘最右上角的按键灯被取消了 变成了普通的灯位 也就没分压电阻 大家就不必关注太多了 现在还剩下4个指示灯 分别是esc caps num 和scroll

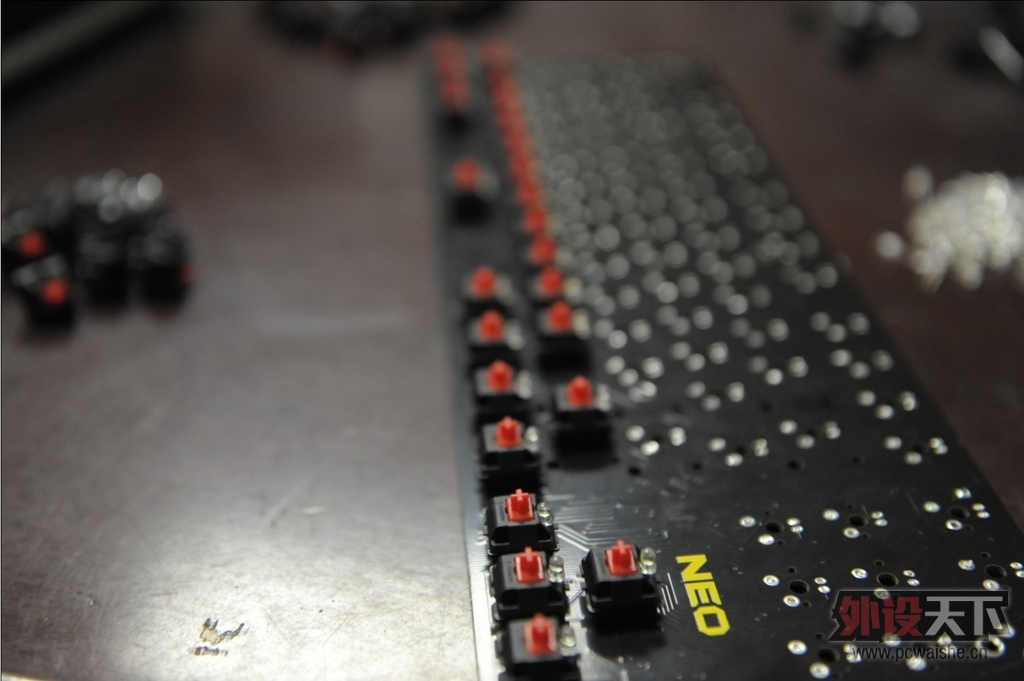

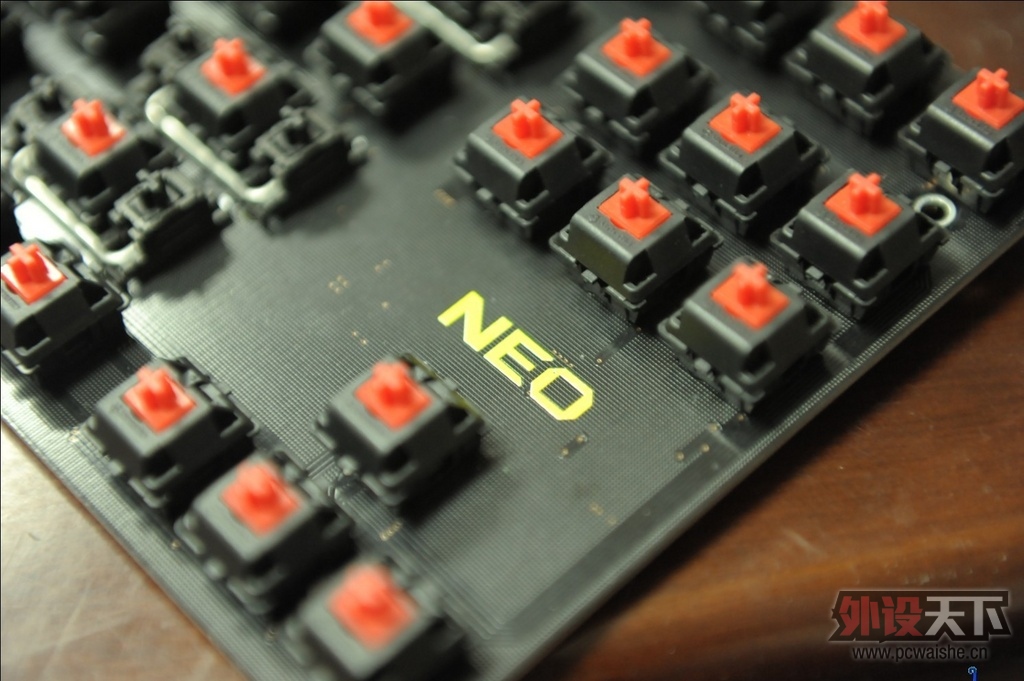

这是焊好轴之后的pcb 焊上去别拆容易的多 不到2个小时就焊好了









这几个都是细节了 大家随意看看就好




安装好led之后 发生了很尴尬的事情 .... 灯都非常暗...若有若无气若游丝....当时我崩溃了 老子看来又白花钱了....但这次因为再次投资的缘故 我觉得一定要搞个水落石出 于是开始各种研究 问厂家 找大腿 不懈研究了一个多星期 终于找到了问题的根源

      这个键盘虽然电压给足了 但说到底 原来的规格基本没有打破 还是按照2.2的电压设计的 厂家的初衷也是不希望大家使用大功率led 这是对键盘的保护 但因为我个人始终是强迫症患者...不上高亮不罢休 所以忍不了这些昏暗的红灯黄灯
      这个键盘的灯电路比较简单 没有采用每个led单独控压的做法 只是把所有led简单的直接并联之后在负极加上一个分压的r4电阻 大家可以自己找找 很容易找 电流通过r4之后 进入q1三极管的集电极 而q1是通过在基极施加电压来控制发射极的电流流量 基极串联一个分压电阻r5连接到ic上 这个键盘的ic可以放出最大4.7v 10mA的电流 而用fn和方向键的上下来控制ic传输给基极的电流和电压 电压的改变会使发射极允许通过的电流发生改变 也就是相当于控制了集电极流入电流的大小 从而达到控制灯光亮度的目的 当ic输出的电压电流为0时 发射极不能导通 灯路回流终止 整个键盘的灯也就熄灭了
      说起来可能不是很难 但研究明白这个构造确实付出了很大的代价 包括在实验过程中击穿了原有的三极管...而厂家又不可能提供键盘的电路图 全靠自己摸索 在这个过程中 kai1103大神给我提供了无私的帮助 白天连工作都不做就帮我分析电路 大神经验丰富思维敏捷 帮助我解决了每一个难题 虽然也帮助我成功击穿了三极管...不过如果没有这个失败 也不可能迫使我最后探索了新路子 事实证明这个尝试是值得的 再次我诚挚的对kai1103大神表示衷心的感谢和崇敬
      当然很多人是不太关注我的遭遇的...所以如果是实用主义的同志们 那么从这里开始看就可以了......


      原来的r4和三极管的设计是为2.2v的led服务的 分压效果和限流效果都刚刚好 如果没有特殊需要 可以直接使用各种2.2v的led 但如果需要调整到3v以上 就需要更换这个几个东西 第一个需要动的就是三极管也就是q1 原装q1设计最大发射极释放电流为200mA 功率大小可想而知 实际上led满负荷状态单个电流在15mA以上 87个led就需要15*87=1305mA 这显然大大超出了usb的额定电流 所以不管如何改造 也是不可能让所有led都满负荷工作的 我们只能尽量让灯更亮 压榨usb接口的每一个电子 考虑到上述原因 大神帮我找了半天 终于找到一款非常合适的三极管---2SC5784 这是一款东芝生产的sot23封装的npn三极管 基级控制电流只需要10mA左右即可控制发射极释放500mA的电流 这恰好是usb接口能提供的最大电流 更重要的是 普通三极管大致能退基极电流10倍左右的能力 比如基极给10mA的电流 发射极就能放100mA 这种10mA放500mA的高端货色 如果不是kai神熬夜上网差资料 我们自己去碰运气是打死也找不到的 只能接受原装的宿命.... 而这个键盘ic的最大安全电流又恰好是10mA 当时kai神找的时候也是瞄准了这个数据 另外这个三极管还有一个妙处 就是压降非常小 基极和集电极的压降都很小 其中集电极在0.12v左右 基本是可以忽略不计的 而原装三极管的压降巨大无比 消耗了大量功率使得led不能有效发光 甚至在短接r4的情况下集电极仍旧霸占了2.5以上的电压 led的效果可想而知 然则这种改法也不是全无破绽 因为新三极管的伏安特性的限制 非线性变化曲线导致原有ic的几个档位的电压变化对灯光的调节作用非常有限 最后结果就是几个灯光强度档位下led亮度相差无几 这也是为了追求高亮度所付出的代价吧


      更换了三极管 相应的就要调整r4和r5 省却运算过程 我直接给大家提供最后的结论----r4阻值调整为1.8Ω r5阻值调整为360Ω 而四个指示灯的分压电阻也可以相应的调节到150Ω即可

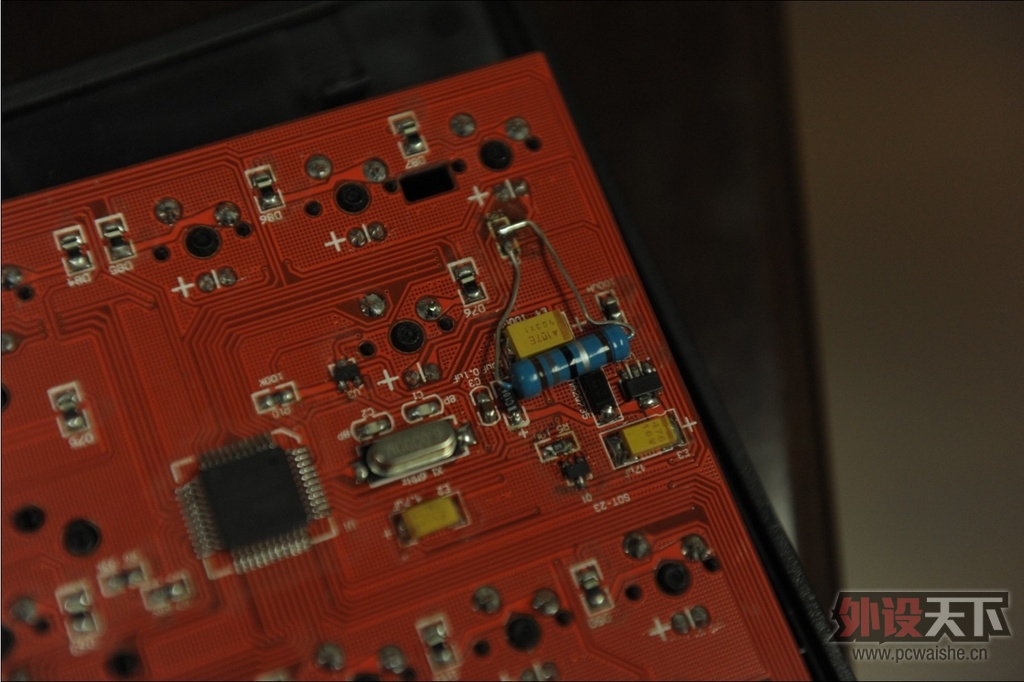

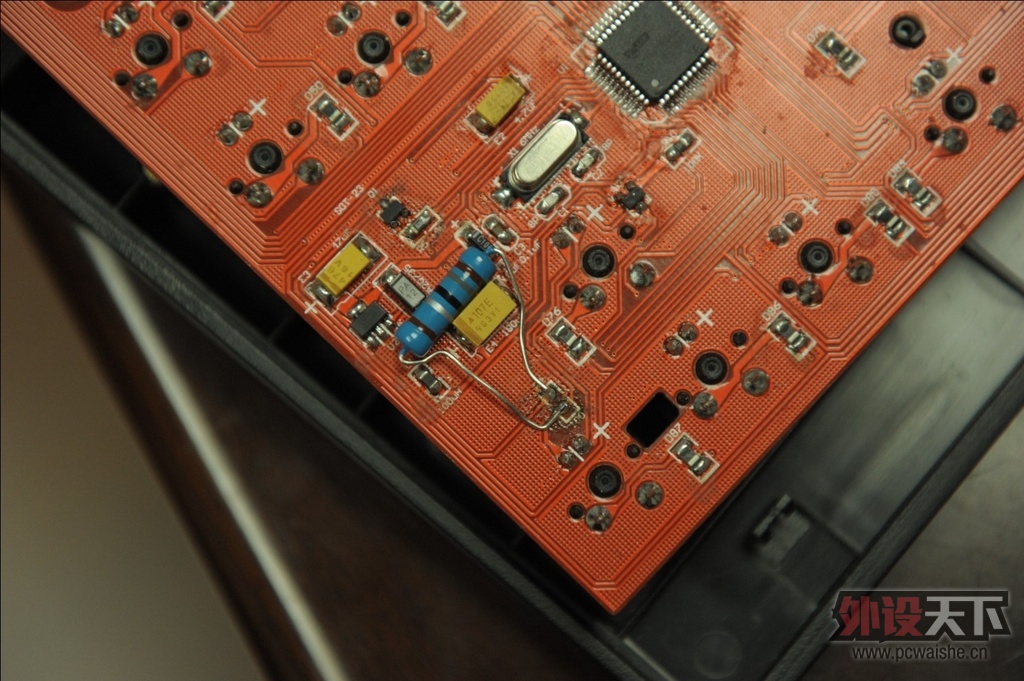

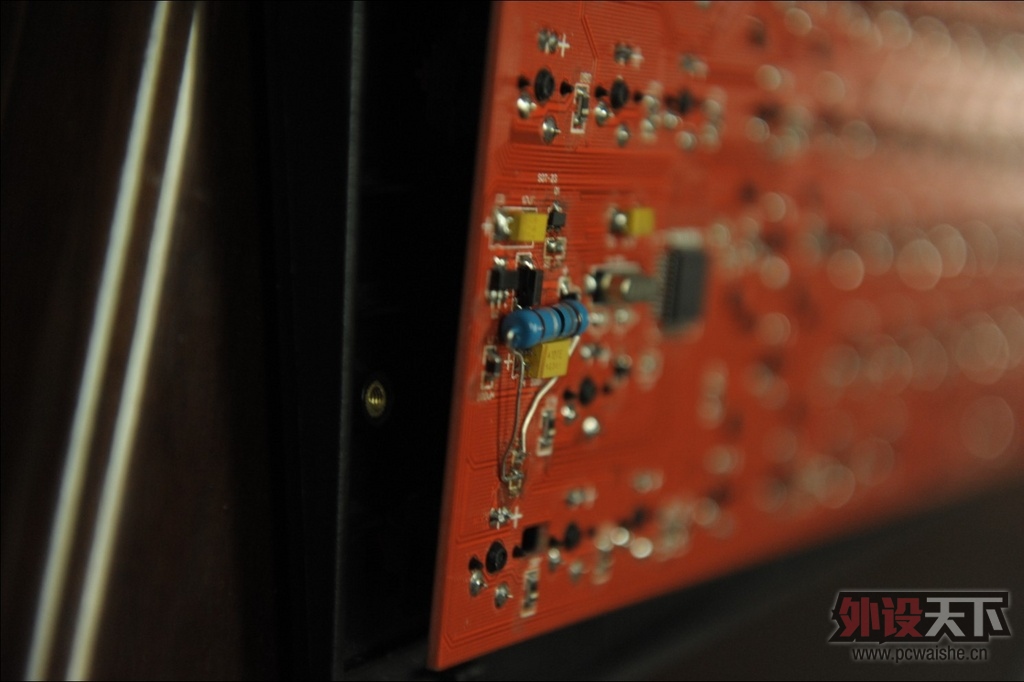

      需要注意的是这几个电阻均为0805封装 大家在购买的时候需要注意 否则太大太小都装不上去 另外这个r4 不能买贴片电阻 因为r4处于灯路的汇总部分 虽然阻值不高但因为改造功率奇大无比 粗略算来要在0.6w以上 0805封装的贴片电阻最大功率才1/8w 时间稍久就会失效 灯路降遭到灭顶之灾 所以需要买一个大功率的电阻 推荐使用2w的直插电阻 这个电阻硕大无朋 放在键盘里着实很困难 我选了半天位置才终于放进去 同时因为功率大所以工作是发热量很大 全亮状态下热量传过pcb在正面摸着都很烫手 这就是高亮的代价吧...经过调整之后的键盘总功率已经略超出usb的额定功率 输入电流为了满足led的电流需求甚至会进行自我调压 输入的电压已经不足5v 牺牲了电压之后换来的是电流的提振 键盘的总电流初步测算要在600mA以上 还是很给力的...下面看图

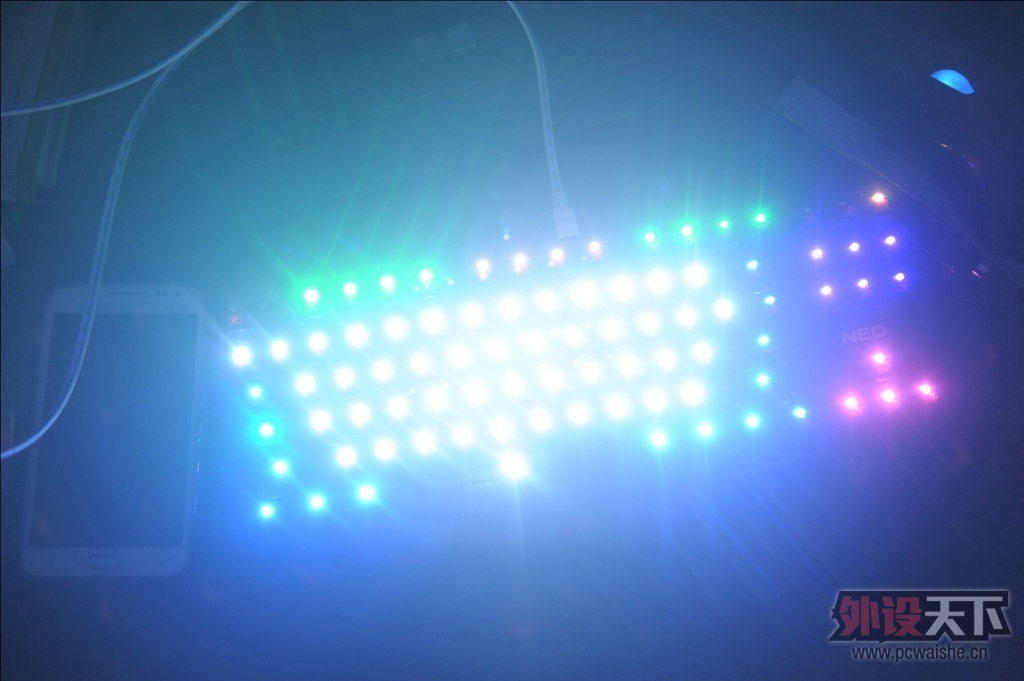

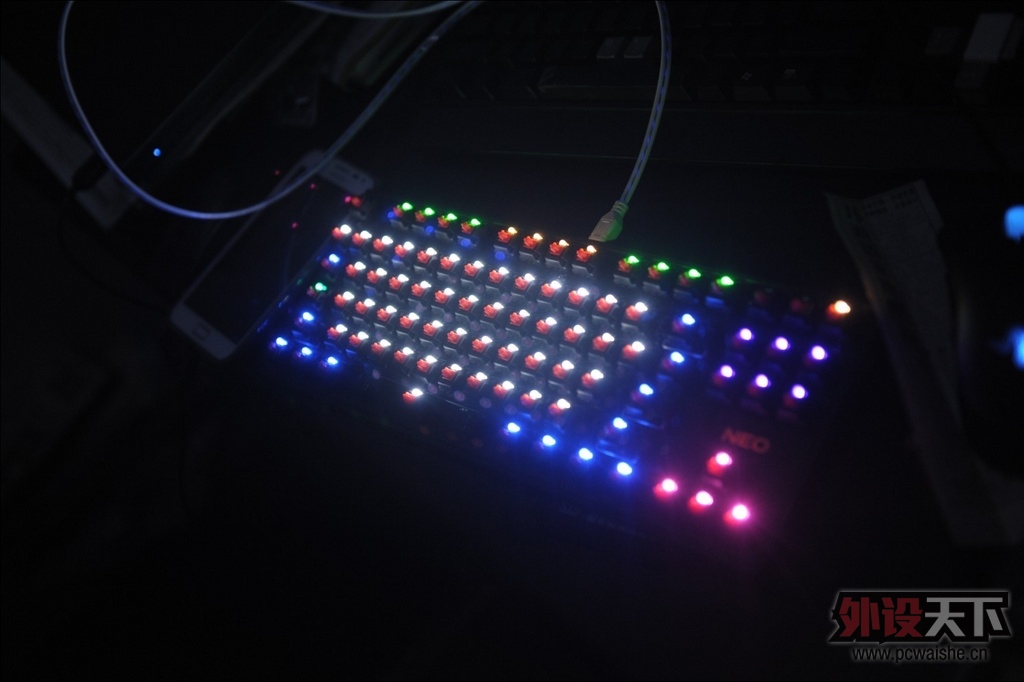

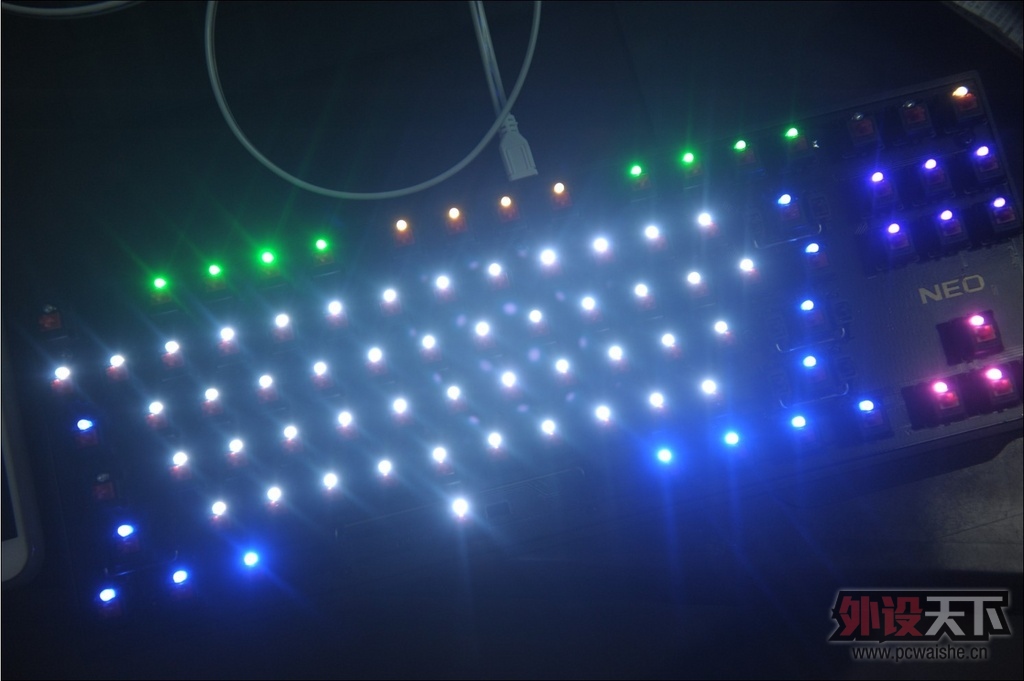

到此改造部分告一段落 下面是一些改造之后的效果图









































































帖子到这里就算告一段落  本人表述能力一般 但真心希望能对想改造这个键盘的同好们有哪怕一点点作用 避免重走我走过那些弯路 然则本人对键盘理解太过浅薄 对电路和电子技术更是一窍不通  到现在也仍旧云里雾里 幸而得到大神的点拨知道方才跌跌撞撞走到现在 所以我再次郑重的对    kai1103 大神表示崇高的敬仰和诚挚的谢意 反观一些所谓的高手前辈 且不论能力如何 对待我的询问和骚扰全然不屑一顾 甚至连情况都尚未掌握清楚即表示我的键盘已不可救药 实在让本人唏嘘不已...

      最后想给大家道个歉 因为能力有限 水平太过一般 这个帖子里出现的所有图片无论从质量到内容都只能用渣来形容 不过既然不是自曝和评测贴 图片的美感和质量也就显得不那么重要了 重要的是能够勉强看清改造方式 也就算是达到了目的了吧..





      非常感谢看完和没看完帖子的老乡们 祝愿各位都能收获属于自己的 完美的键盘
