最近越折腾越有冲劲，自从这个概念提出来后，并作出之前的测试版后，受到了各界人士（微软，索尼，谷歌，罗技…………都没有）重度关注，同时开了一个讨论群，也有不少烧友一起共同去研究怎么做这个东西，直到现在，属于玩家自己订制的键盘，完全玩（客）制化的键盘终于完整的做出了初号机。
       我就在这里说说故事吧，这段时间学了很多东西，可以给喜欢折腾的烧友一个参考吧。here we go！！
故事开端，发生在一个从不满足市面上现有产品的屌丝身上，他用的每个东西，小则自己买了现有产品改装，大则索性自己做出来，有看过我之前发帖的同志们都应该知道，我改了或做了不少东西。之前一直玩电脑，玩显示器，玩座椅桌子，直到去年，一个朋友介绍我玩机械键盘，那个时候真的是一无所知，于是乎就到各大论坛了解一下………………（此处省去烦人的过程），被毒到了，下定决心买一把玩玩，结果呢？（老毛病又犯了）没有一款是完全满意的，在得知手感选择如此丰富下，不满足一种手感，觉得不同位置手感应该不同，但买回来自己改，万一不满意，又得卸焊重焊，这个时候，模块化的思想开始形成。再有，金属是我所爱，但我就不明白，背光也是我的最爱，为啥就没人去搞金属背光呢？了解结构后，不难，自己做，就有了金属背光的概念。最后，喜欢无线，怎么现在的机械键盘就没有无线呢？有是有，但怎么就不是迷你排列呢？反正发完牢骚后，决定，这事应该比做电脑容易，就做一把吧，机械键盘生涯的开端。
        说实在，我不是很想再提过程中的苦B，所以只是简单带过算了，首先，要做这个东西，没有加工厂配合几乎做不出来，但加工厂很操蛋（其实也是潜规则吧），你打个版的做几件啥的，压根就看都不看你，好喇，到处跑关系，还得请吃请喝，表面答应帮忙做了，其实还是没个心眼，钱砸出去，东西呢？慢慢等吧，托你一头半个月的很正常，本来就是几个小时的事情，漫长等待后，结果如何？一定是差的，就表面处理，我跑了5家厂，只有你们这帖子里看到的这一家做得还可以，你说，我做个壳子，跑了多少路，烧了多少油，渴了多少酒？浪费了我多少时间？TNND，后来才明白，这也是这个行业的生存法则，你没个量给他，帮你做是人情，不做是道理，好吧，我认了，我现在知道做精品的DIY路真的不好走，不过还好，我估计没有多少人会像我这样做的。
        苦B的就不说了，说说开心事，这个过程中让我最开心的，是在一个新的圈子里认识一帮志同道合的好基友，有着为了共同兴趣而去一起研究，一起探讨，一起把想法实现出来，这个过程让我总觉得，是花钱都买不来的快乐，每个人都会根据自己的专业，强项献出自己的一些贡献，但碍于很多因素，不方便在这公开鸣谢。
        DIY最大的乐趣，不是炫耀自己的成果，而是跟基友们研讨的过程中的喜怒哀乐，同时，因为是一起讨论的结果，集思广益，所以出来的方案肯定会比一个人的主观意识做出来的要好，而且这过程中，还会迸发出很多心的创意，让出来的东西有了创新点。就算是很累，很累，我感觉还是累并快乐着。
        最后，我想注明的一点，我不是商家，不要再问我关于这货多少钱，米不起之类的话，想要的，我们随时欢迎你的加入，发表您宝贵的意见和建议，做货我们肯定会做，但不是为了卖钱而做这事的，只会为了有这个需要的人而做，然而我们做的方式，也是大家谈论出了一个结果后，都想把它做出来的时候，确定数量，再找加工厂打报价，然后一起凑钱去搞，所以，只要你有兴趣，你想要，你可以加入群里（290658369），再等我们统计好数量后，得出报价。


下面开始说说这把键盘

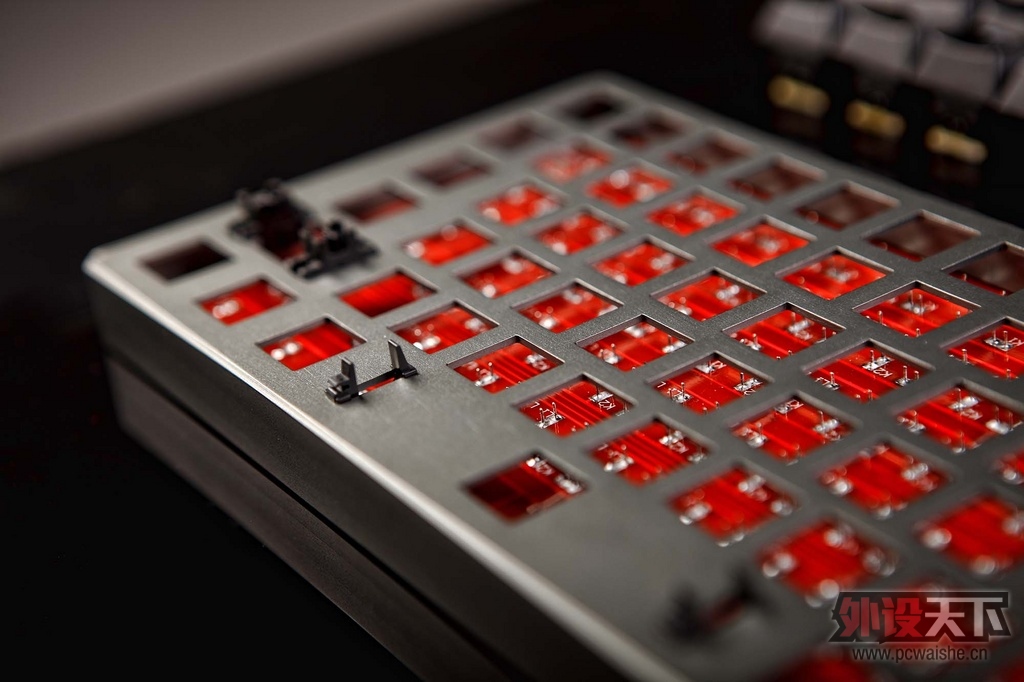

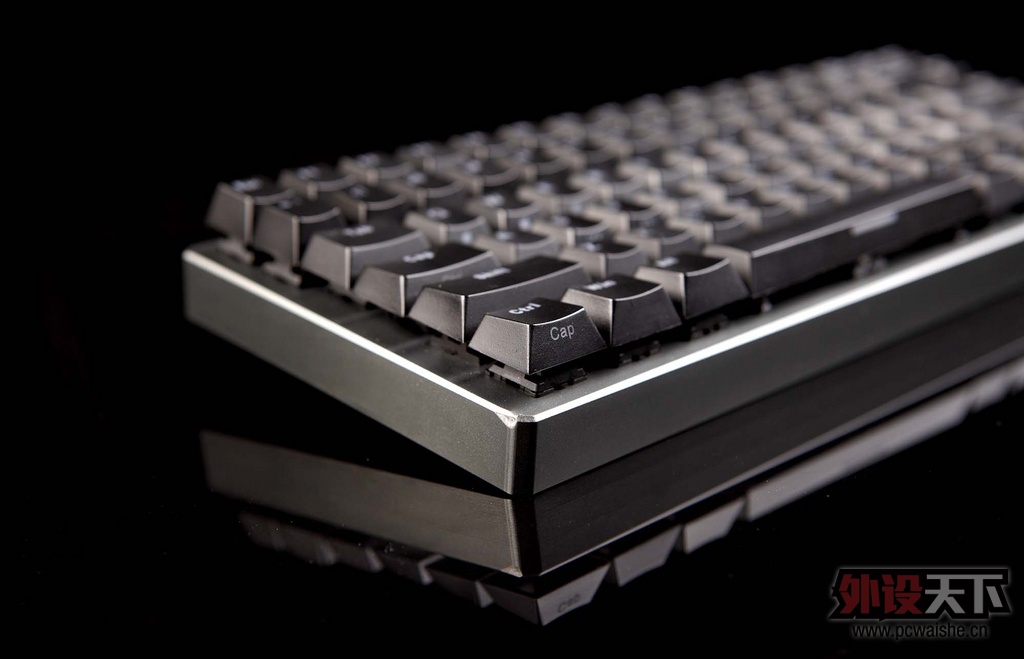

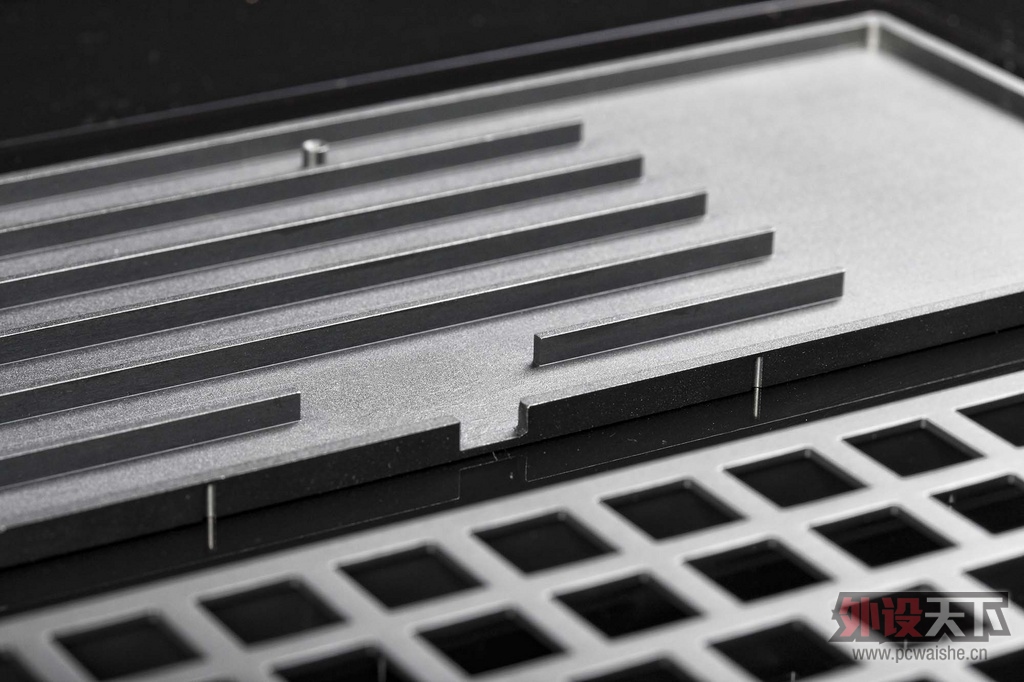

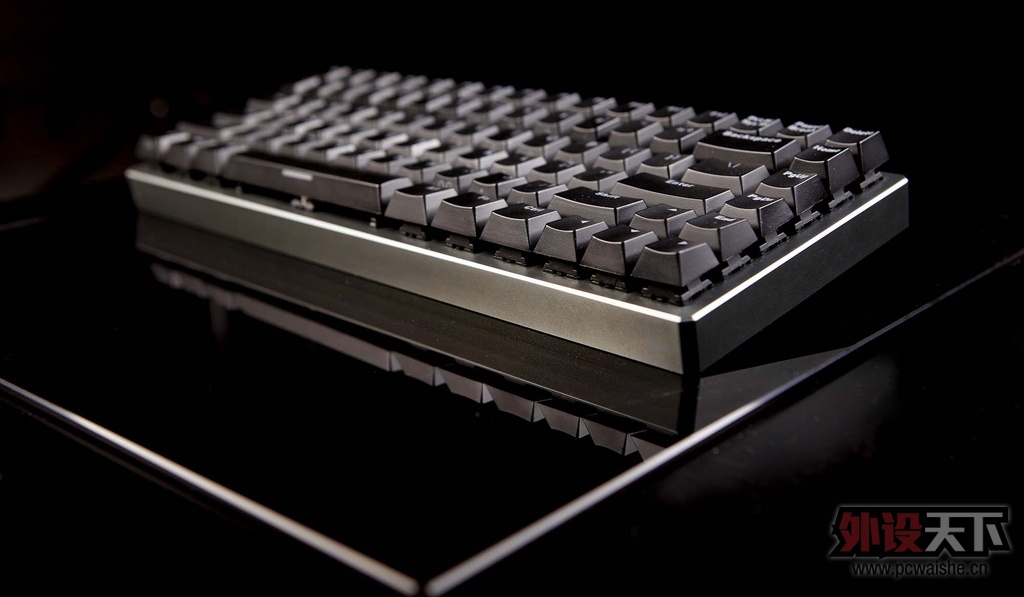

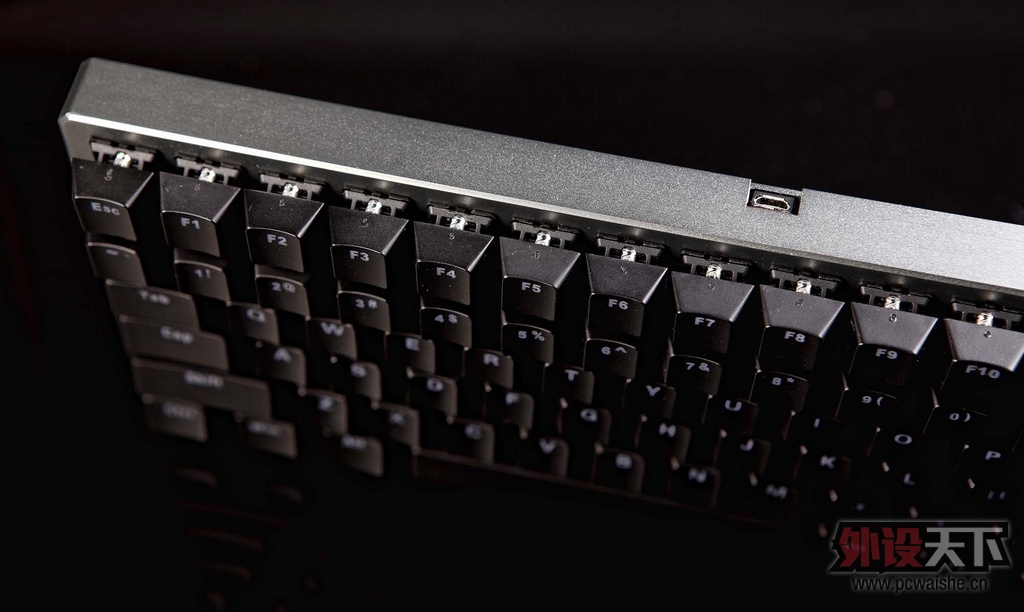

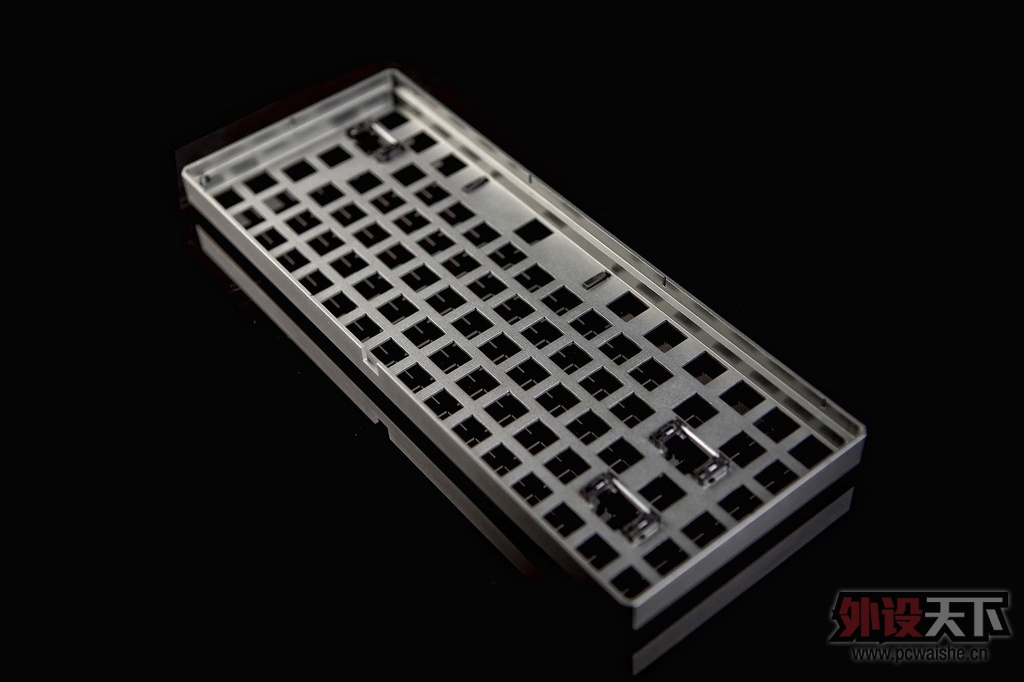

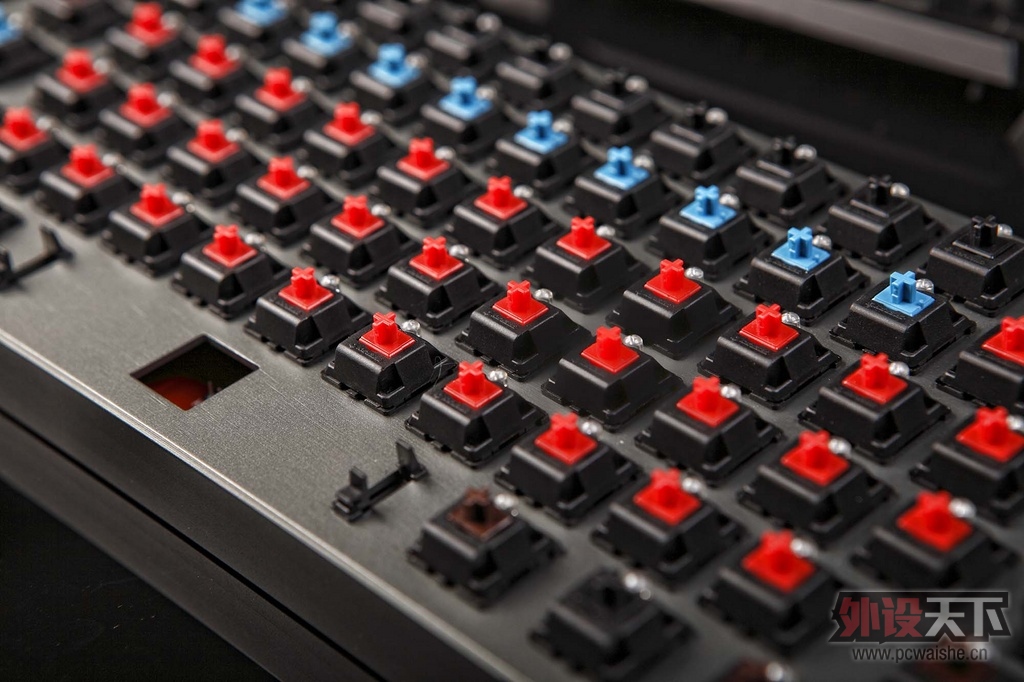

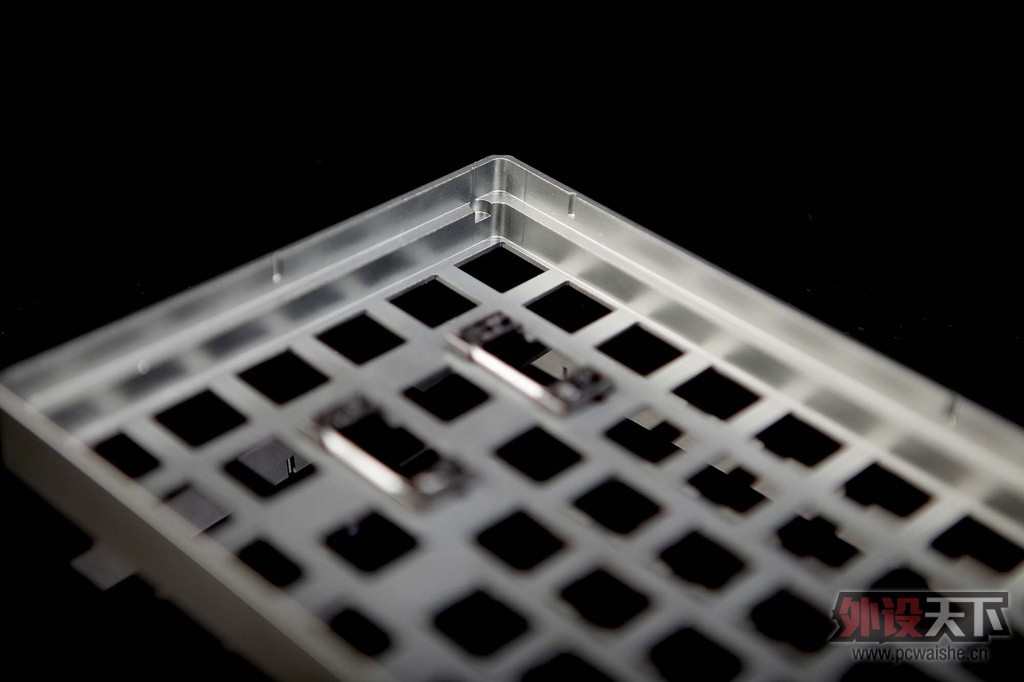

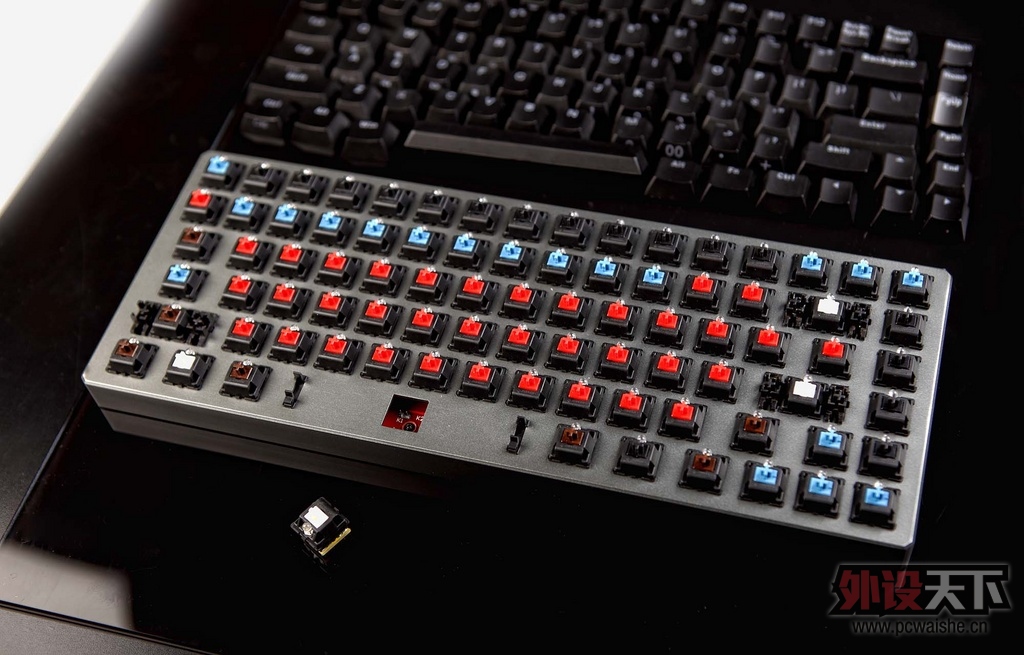

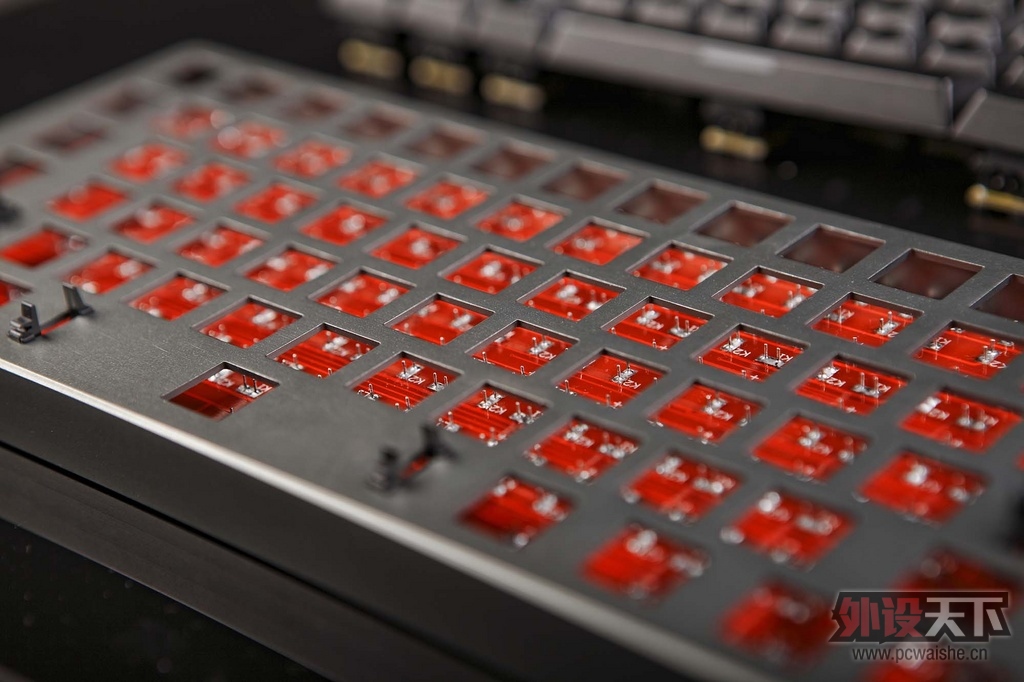

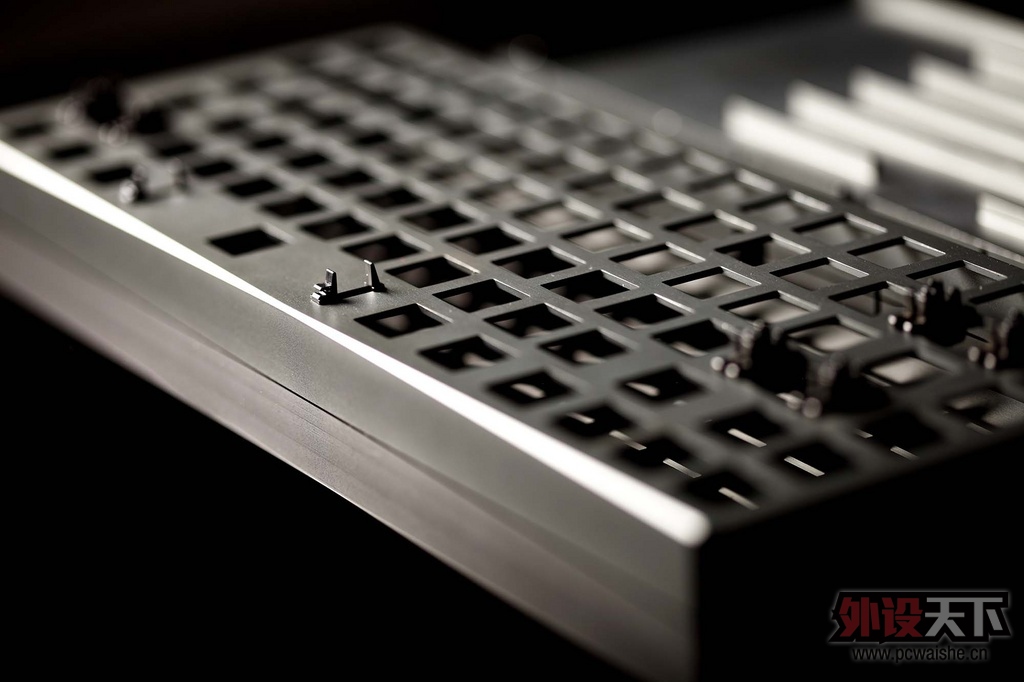

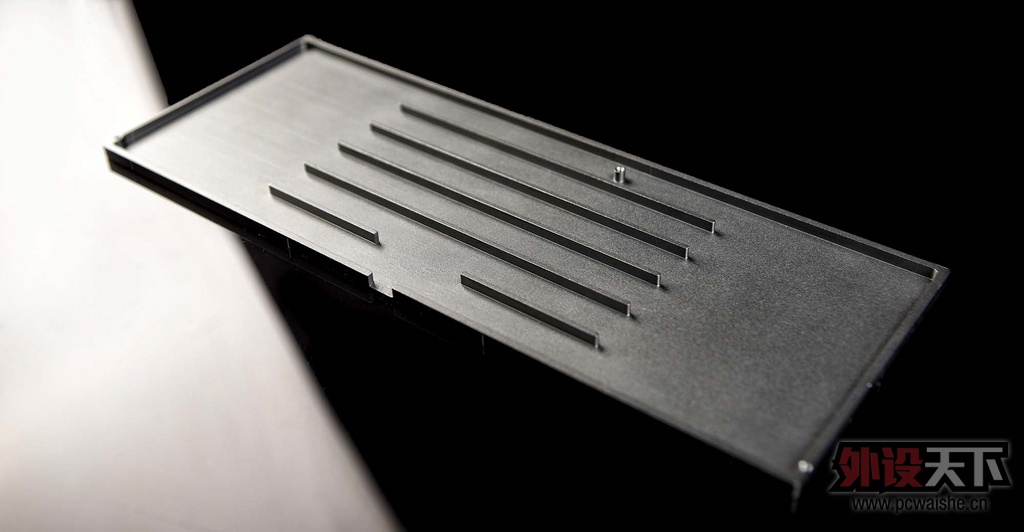

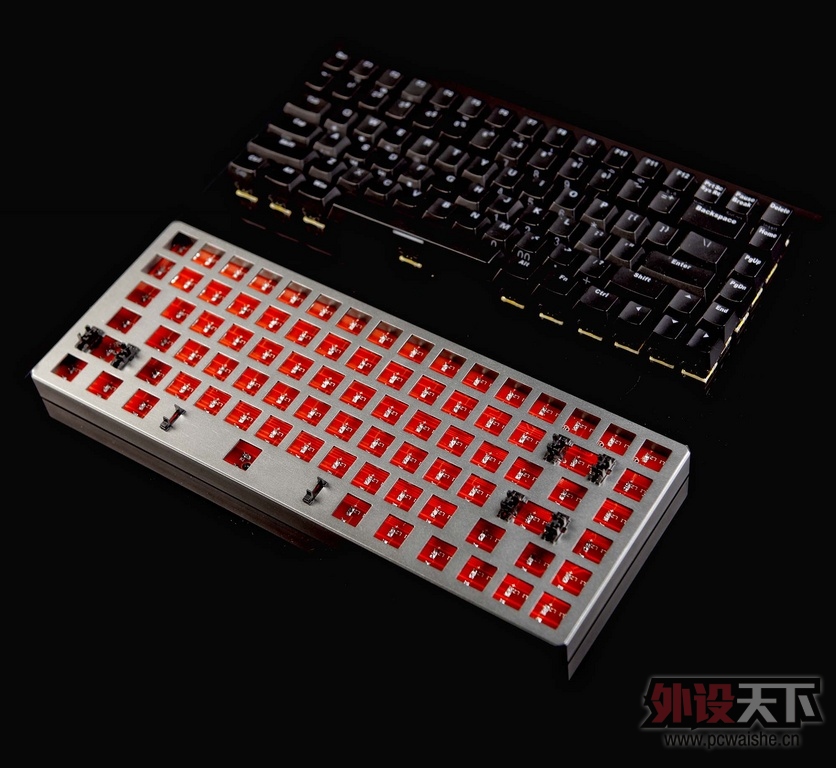

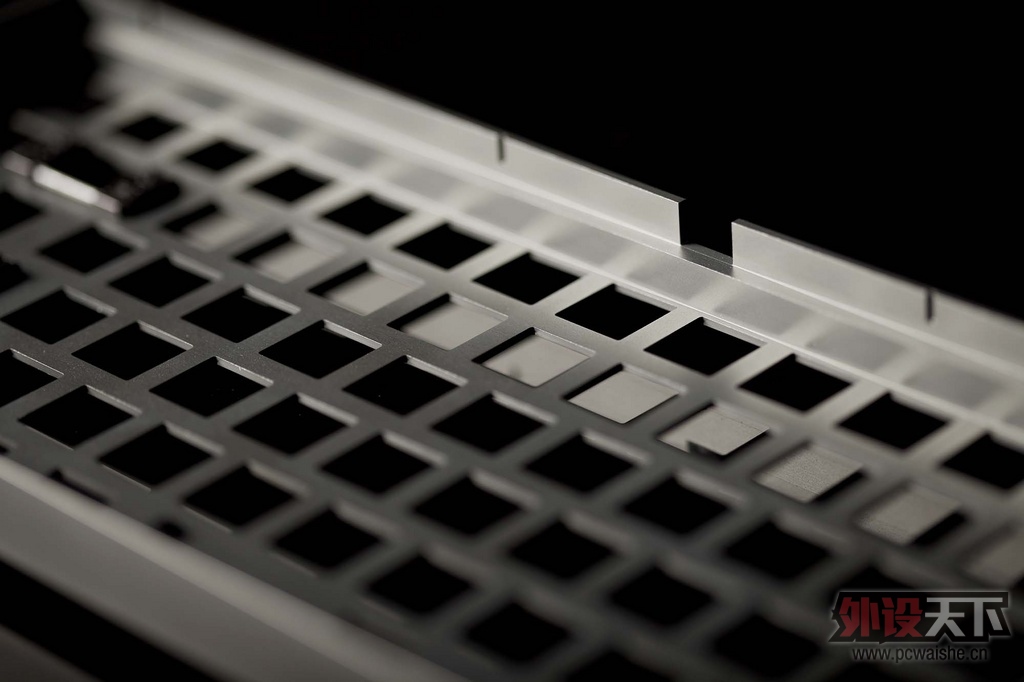

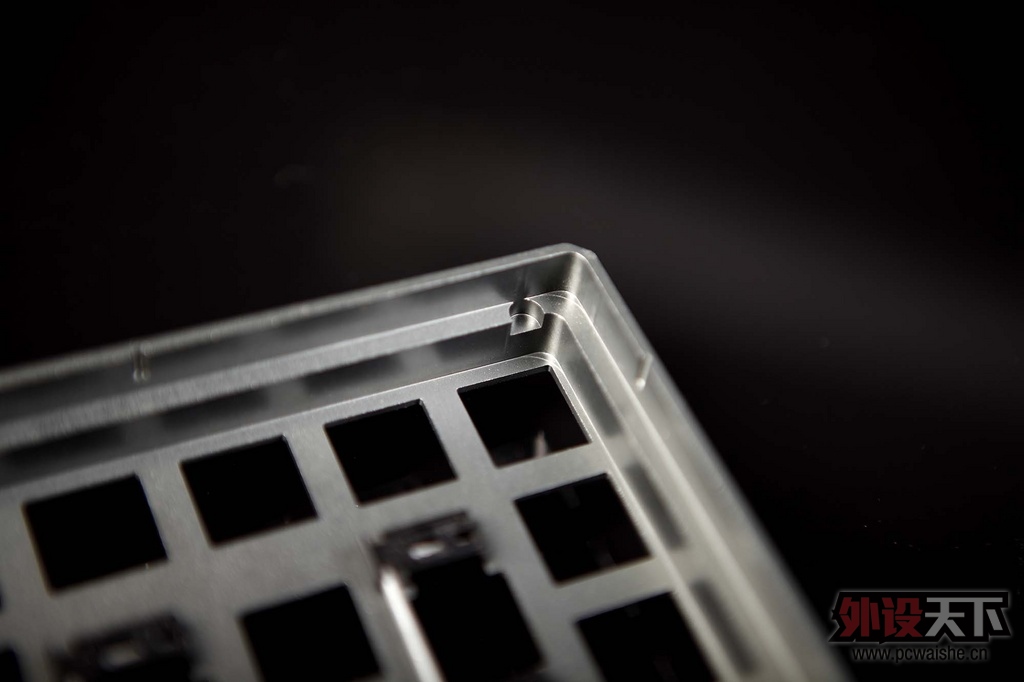

如图所见，这个整个是用铝合金CNC雕刻，喷砂加拉丝双结合，钛合金灰阳极表面处理（只是颜色，而不是钛合金材料）的一个mini84键帽，PCB是noppoo的方案基础上修改出来的，某些地方做了修改优化。

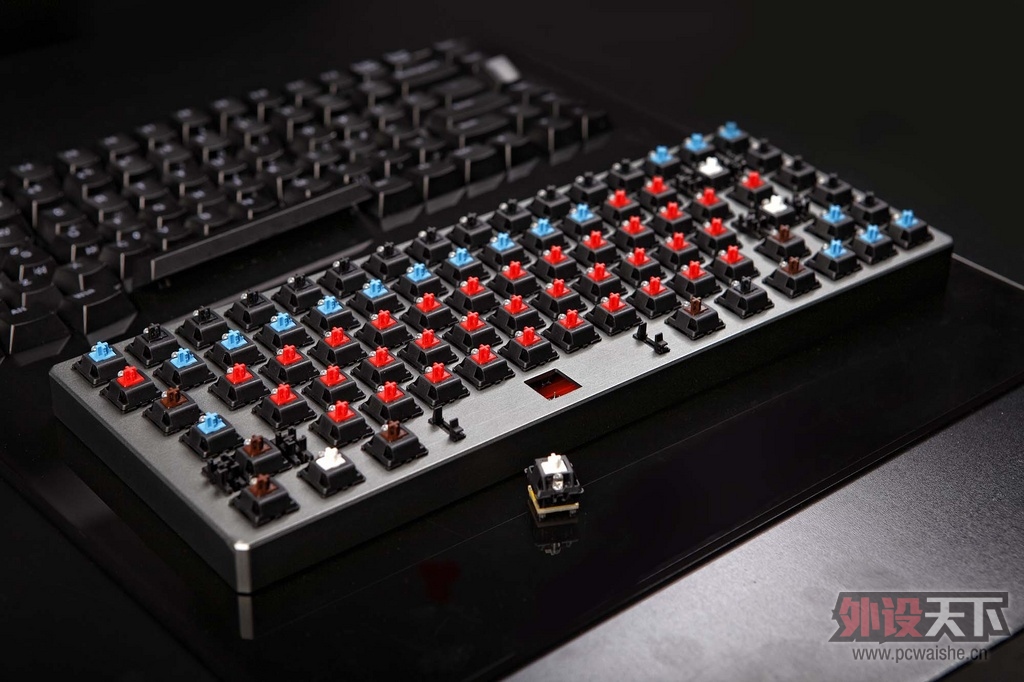

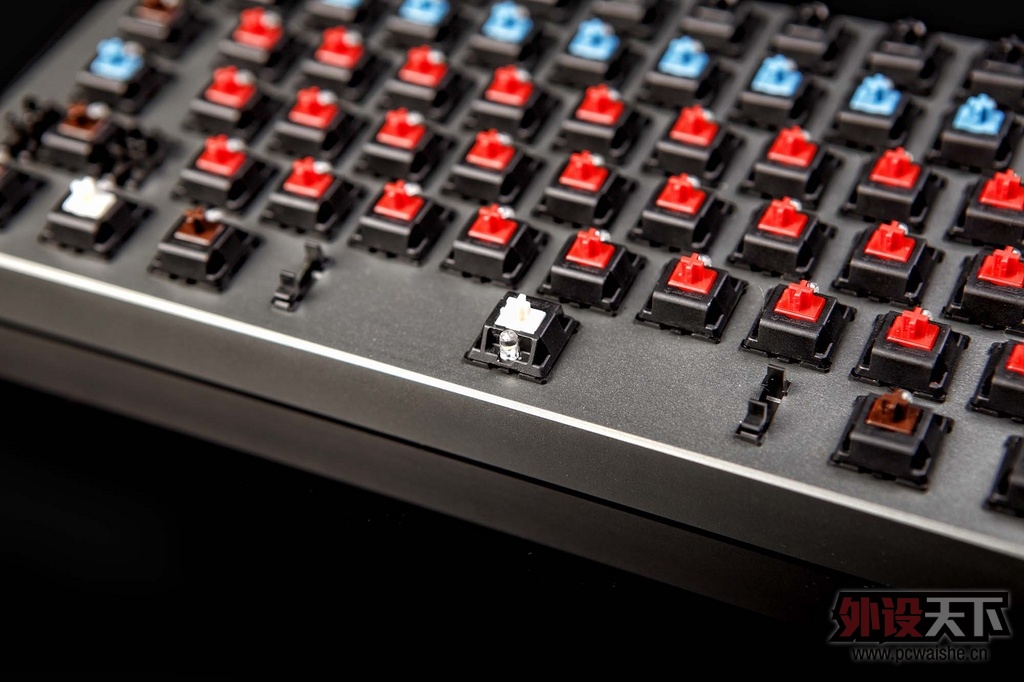

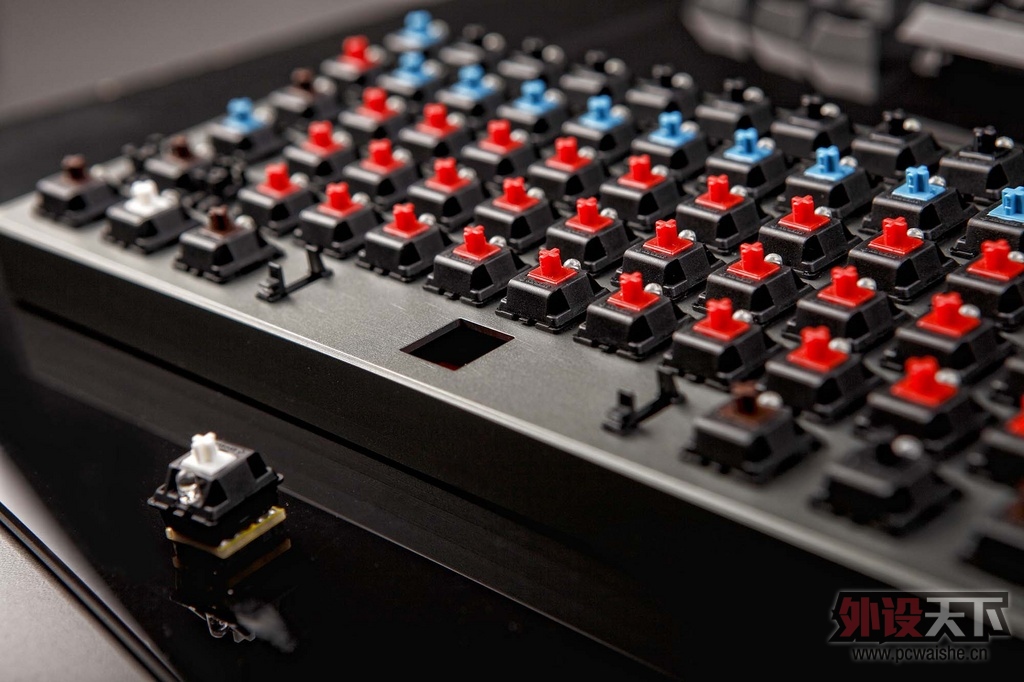

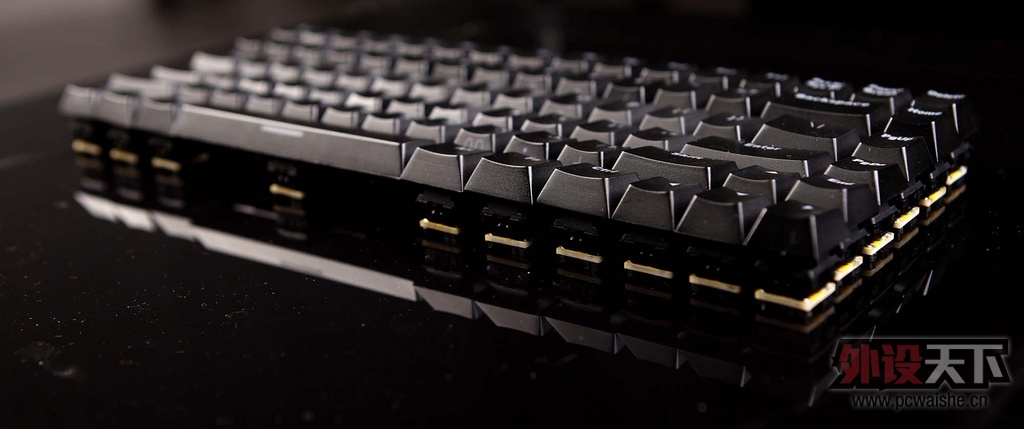

这些是加上了键帽的模块化轴，模块化轴说白了，就是在轴体下做一个转接板的架构，做成可以直接热拔插，一共八个针脚，开关，led每个极各两个，为的就是稳固和接触的双保险，为保证完全不会短路。





轴模块因为是对准了位置，直上直下，就能很顺畅地做拔插，详情请看之前的发帖，都有详细的视频演示了，至于轴的固定，利用了轴本身的卡榫结构和原本钢板轴孔的设计，这样就能保证拔键帽不会同时把轴拔出（当然菊花特紧的例外，菊花紧的，网上甚至有不少人直接把十字柱连根拔起）。










这个84的排列是直接用新版的mini84键帽的，但我们讨论的结果，觉得这不是最理想的排列，所以之后我们会做一个完全合符我们使用习惯的84完整版本出来。






这次因为是最初版本，所以无线部分还没加上，但这段时间很快就会收到无线版本的了，到时会有新的测试结果。

我们现在决定会做的会有几个版本，68的，标准87的，97的（plum96的升级加强版），然而84的，因为没有多少人有需求，所以就暂时不做了。

最后，重新放上几个测试视频，拔轴，拔帽，插轴，更直观地感受一下模块化带来的方便！









希望下个版本的样品出来后，能更让你们毒发身亡！！

我们的理念，要得到自己理想的东西，自己动手做！DIYer折腾无极限！！！我是很希望，这是一个大家一起共同创造出来的一个作品，大家用着自己喜欢并且是自己做的键盘，才是最大满足感。
