凯酷84黑青加LED灯多图

加/ty菲/ty猫

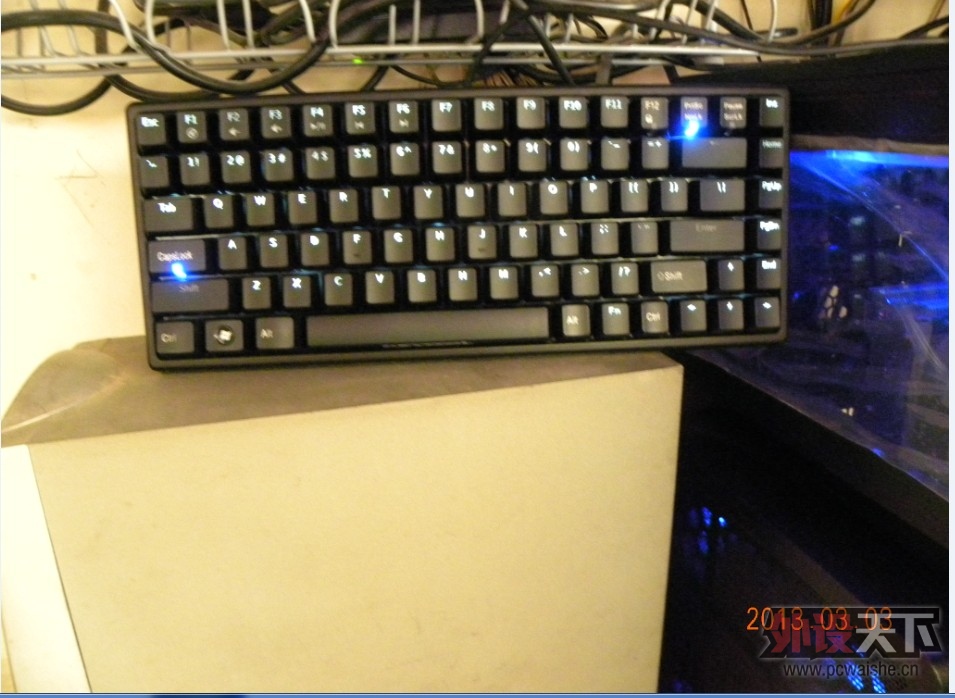

昨晚和本地兄弟收的黑青今天开始折腾加灯，试验成功。先试了一个键成功。成品将在完工后上图


虽然就一个灯。但让我想到了星星之火可以燎原

下次再也不从广州某宝买东西了，到货太慢了，LED灯终于到了。加工过程中，直接上图，凯酷84加灯不是梦。

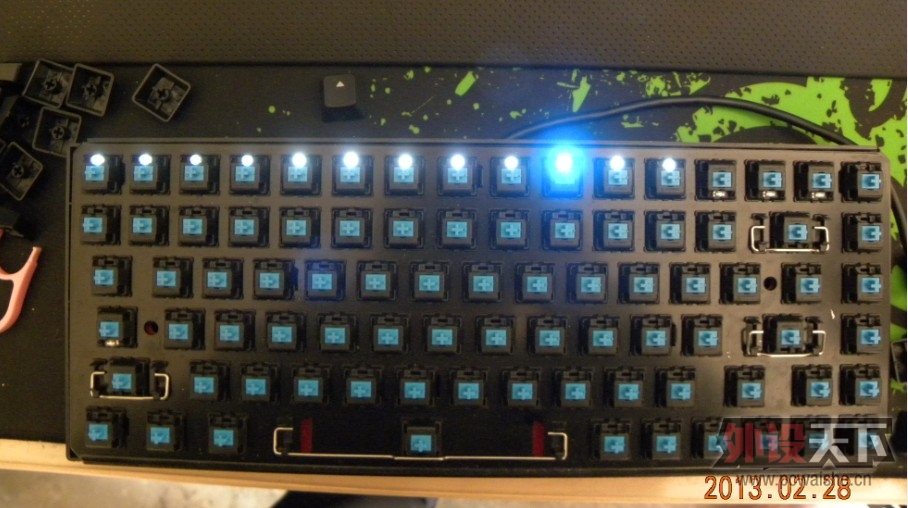

买了绿发绿2.2V 、白发蓝3.2V、白发白3.2V 三种LED。明显绿色亮度不够，因为本身有K90蓝光键盘了所以决定用白光，上去后对比了一下。但最终还是选择白光。


背面只加一个1K的电阻，就全搞定了与试验时结果相同。
最终还打算加上开关...未完待续。

大键无灯孔无法安装灯了。开关买错了，改日再上。

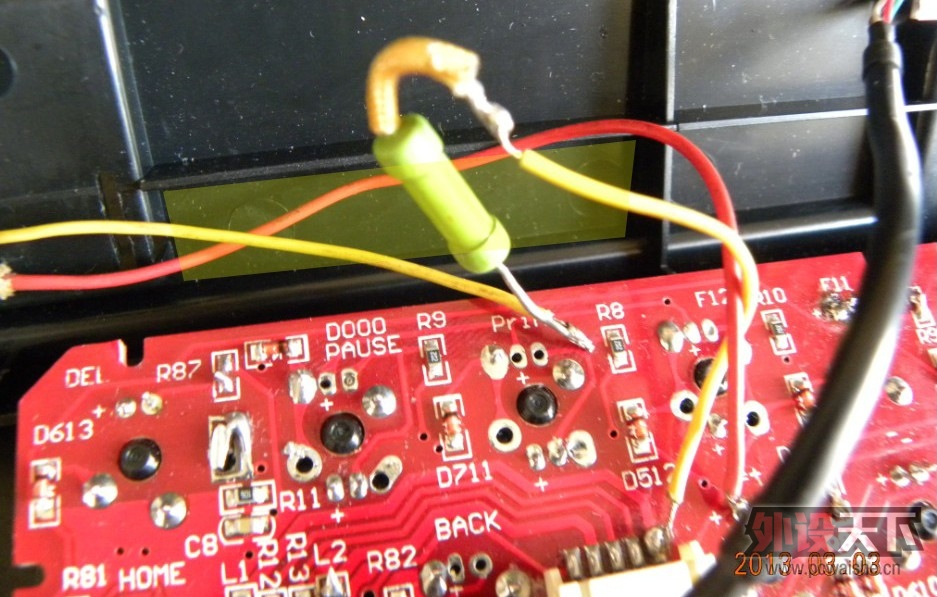

一个小拨动开关。接出一个黄线一个红线，黄线先串一个电阻再接上USB电源，红线直接找任意一个LED灯正极接上就行
然后把线盘好正好放在浅黄色区域内，不妨碍主板正常放置。

一个接着USB供电电路，一个接LED正极

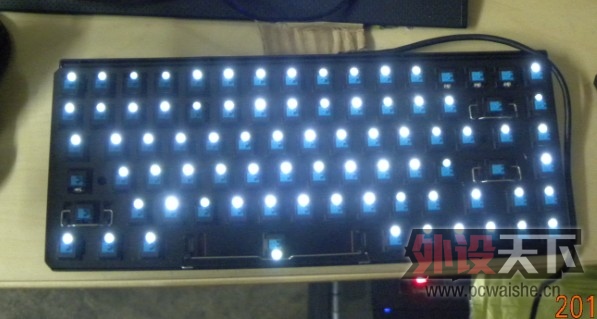

所有LED焊好。黄圈位置全部接通（如果哪个灯不停可能就是灯附近的这个位置没有接通）这个位置原本是焊接贴片电阻的空位

为了不破坏外壳，我决定把底撑脚下了在这里安放开关，反正底脚从来不用，正好有孔穿过线

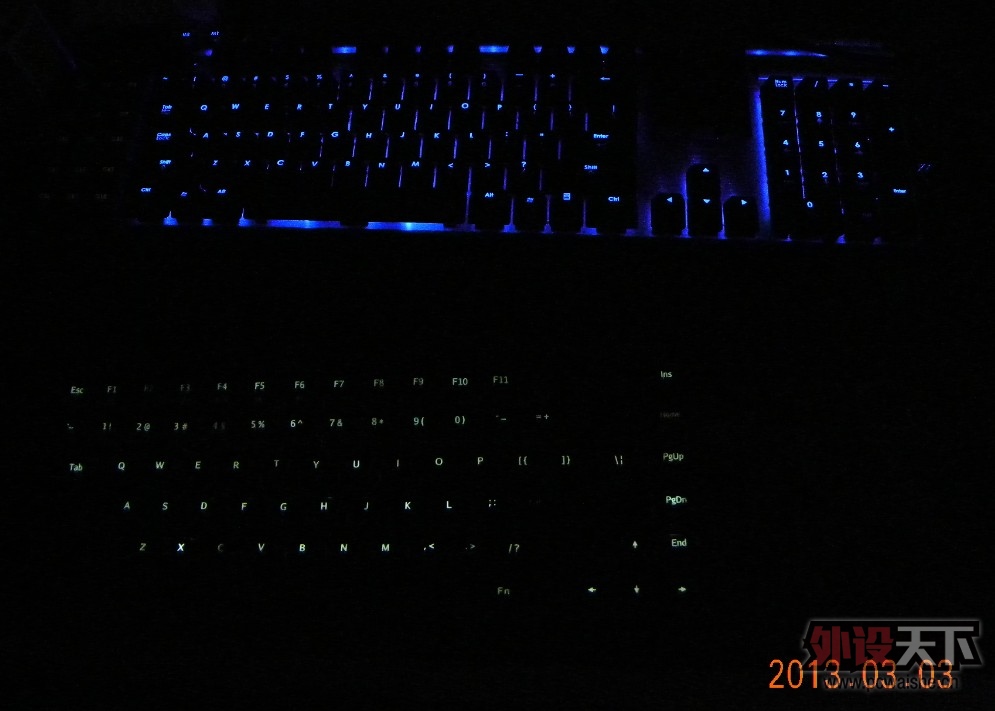

白天没地方照。只能躲在电脑桌下照一下。能看出来白光。等晚上再拍拍看

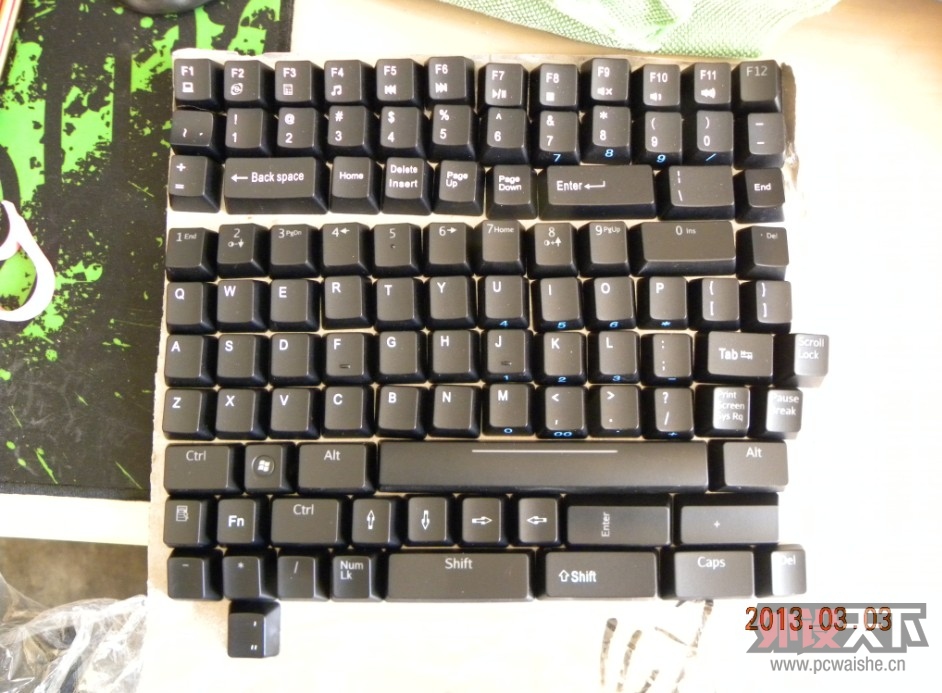

买的104透光键帽，有一些不适合用不上了，留给以后K90换用也不浪费都是磨沙的。将就一下。算是完工了。凯酷官方以后可能会出原厂的透光键帽。值得期待了。


还是要提醒一下：还是买方2*3*4的灯。效果比圆的好而且空格键不会碍事。
第一次动手改灯，准备不足还是有不满意的地方。打算下次入KC108黑茶来加工了，现在感觉茶轴才是最适合我的。谢谢观赏

JT7

挖 厉害

yy9900

加/ty菲/ty猫 发表于 2013-4-6 09:52
需要的。开关是为了方便，电阻是给整个电路降压

1K电阻多少W 1/4W 1/2w 还是1/8W

samisbest2

加/ty菲/ty猫 发表于 2013-2-22 21:43
只要一个电阻，飞线一个开关就行

如果不需要加开关还需要电阻吗？

Mr.Xing

加/ty菲/ty猫 发表于 2013-3-25 10:54
我不知道这84不带灯版有没有你说的这个灯控制，所以只能自己加开关了

谢谢解答

jihang1991

图小了

theanswerC

星星之火可以燎原

vbSKY

焊上去就能亮了？

加/ty菲/ty猫

vbSKY 发表于 2013-2-22 20:53
焊上去就能亮了？

要加一个电阻，计划再加一个开关，等完工上图

vbSKY

加/ty菲/ty猫 发表于 2013-2-22 21:12
要加一个电阻，计划再加一个开关，等完工上图

一个灯一个电阻？还是整个键盘就加一个电阻就可以了？
飞线？

加/ty菲/ty猫

vbSKY 发表于 2013-2-22 21:21
一个灯一个电阻？还是整个键盘就加一个电阻就可以了？
飞线？

只要一个电阻，飞线一个开关就行

磊哥

如果我没猜错的话，应该是一灯一电阻，这样装上开关才有意义！ 但你走线是怎么走的呢？ PCB板上有预留？

原厂

像动手帝致敬！

加/ty菲/ty猫

磊哥 发表于 2013-2-22 21:45
如果我没猜错的话，应该是一灯一电阻，这样装上开关才有意义！ 但你走线是怎么走的呢？ PCB板上有预留？

研究过了只要一个电阻，但具体能不能。等X宝定的LED灯到了就知道了。
