蛋疼，要无线就全无线，小改G930

aimok

    自从我开始接触无线耳机，我就对无线耳机要使用线充表示强烈的不满，一个人已经懒到要用无线了，怎么还会那么勤劳的去充电？

  充电也就罢了，基本都是USB充电，电脑开着耳机用着，耳机不用电脑也关了，以前的主板可没关机充电的功能，非要买个带电源的USB HUB，这不是没事找事吗？

  后来，没有充电底座的耳机，我就不买了。。。

  但是，我还是觉得G35不错，无线的G930 我更喜欢。。。

  直到有一天，伟大的深圳山寨基地又发布了高科技产品，我的眼角瞬间就是湿润了，我的理想终于可以实现了。。。

警告，以下内容没有手工细节，因为当时是晚上很迟了，我实在是没兴趣边做边拍了，如果有想自己尝试的，一切后果自负。。。

   虽然我自己修报废了一个G700，但那是意外，不要拿那个事怀疑我的手艺，明显是工具不顺手导致的，这次我吸取了教训，首先准备好了工具，为了等这个工具，我还特意晚开工2天。



   德国原装进口十字改锥，再也不怕螺丝拧坏了



    被改装的耳机，罗技G930。G930 和 G35 我都拆过无数次了，里面的空间和布线是相当的熟悉，我就和大家说一句，想利用这2款耳机自身的走线方式走线，那就想都不要想了，罗技做东西，是非常严谨的，也许做的不够好，但是绝对够麻烦。

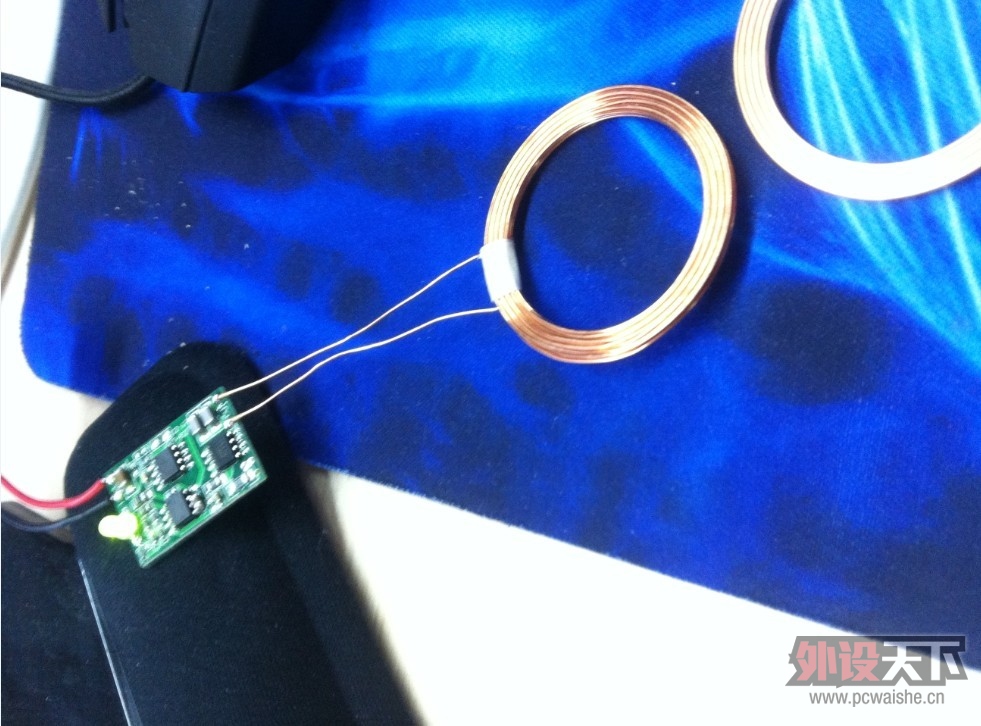

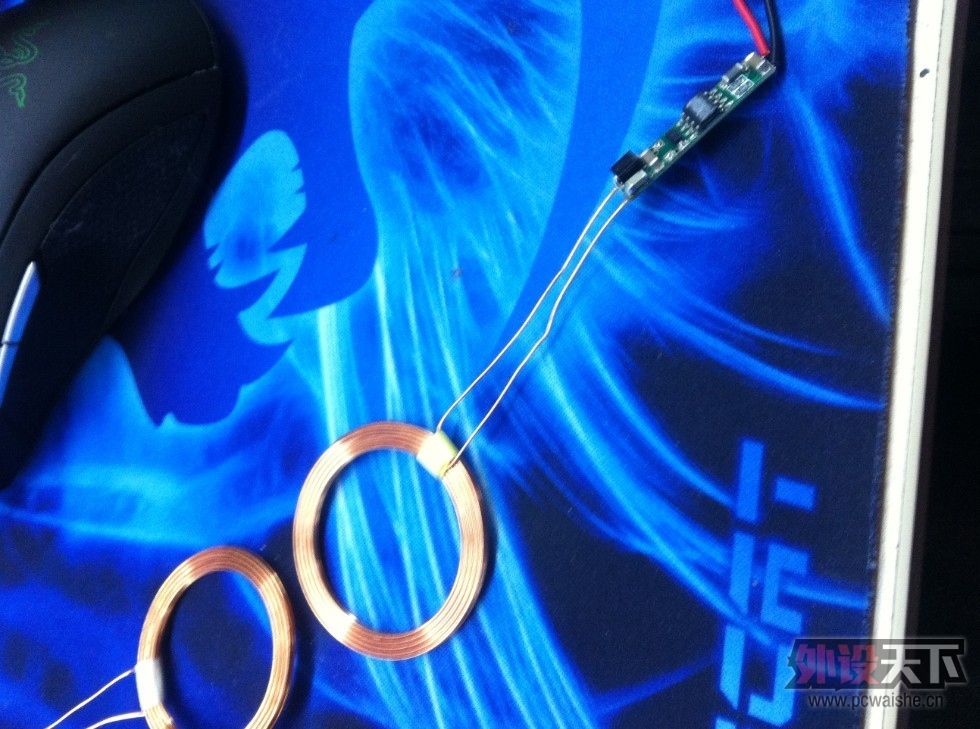

    一切的一切，源自这2个小东西，深圳原装货，绝对山寨中的战斗机，电磁感应无线充电套装，价格高达40元RMB一套，不是高富帅，根本不敢碰。。。

  技术参数，输入 5V 1A ，输出（受距离和阻挡物影响）5V 500MA（理论最大1A，实际上我测试过了，1A 情况下，线圈发热可以烧毁一切包裹他的东西，你想自焚就试试吧）

  这里多说几句，这种线圈无线充电技术很早就有了，只是一直没有什么应用的地方，直到诺基亚用在了手机上，才算是找到地方（手机充电对电流的要求低，无非就是充的慢点），早期的诺基亚手机就支持，只是没怎么好的宣传，现在920才主力宣传无线充电概念。920 火了，深圳就跟风了。

  PS：几乎新出的三星手机，全部支持无线充电技术，他的手机里已经预留了无线充电模块插槽，只要购买模块就立刻实现无线充电，这是原装的，不是山寨的。三星很强大，强大到，已经不屑把这种“小功能”告诉用户了。S3 NOTE NOTE2 都有。



   G930 的线是从头梁里一个导管走的，那个导管和线材都是定做的，所以不可能去利用了。耳机的左耳罩里是主板，右耳罩里是电池，所以只有右耳罩有空间放线圈。而充电输入口在左耳罩内，所以肯定要飞一根线过去。飞的线还不能太细，否则会影响电流，导致线圈自动过载保护。我反复研究了足足有30分钟，最后放弃了走暗线的计划，从耳罩里穿孔走了二根线出来，露出部分大约8CM长（耳罩的伸缩距离），其余部分的线都走的暗线。

  这里感谢G930 的头梁设计，居然有一个槽，太好了，完美隐藏线啊。



   这里左耳罩，拍照的时候太晚了，我没时间再处理左耳的暗线了，就临时把线接起来测试充电效果，不过也看的出来，无论我怎么处理，USB 插口那块肯定是有东西的了。我再三考虑还是保留了这个USB 插口，没有直接飞线到主板上，防止万一那天要用到USB口。

  我原本想支持在左耳罩里直接对电池进行充电，也特意准备了电池充电保护板，但是最终放弃了。因为无线充电有点不靠谱，我需要指示灯，G930 自带充电提示灯，所以，还是难看点，飞线吧（我突然想明白了，我自己用的东西，要那么好看干嘛？）

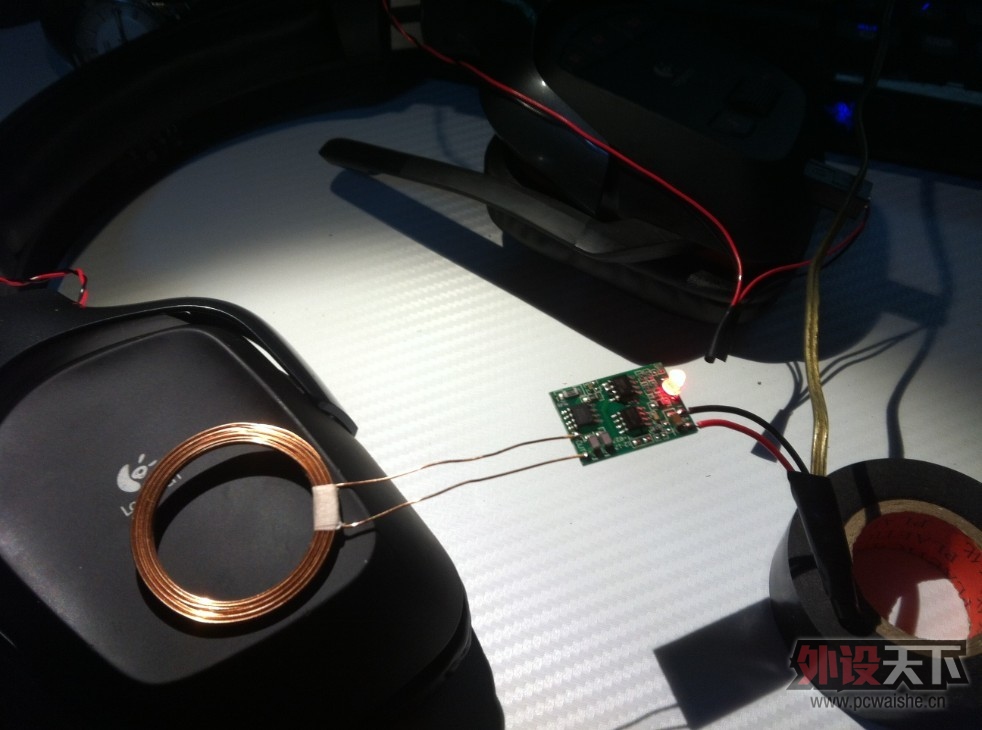

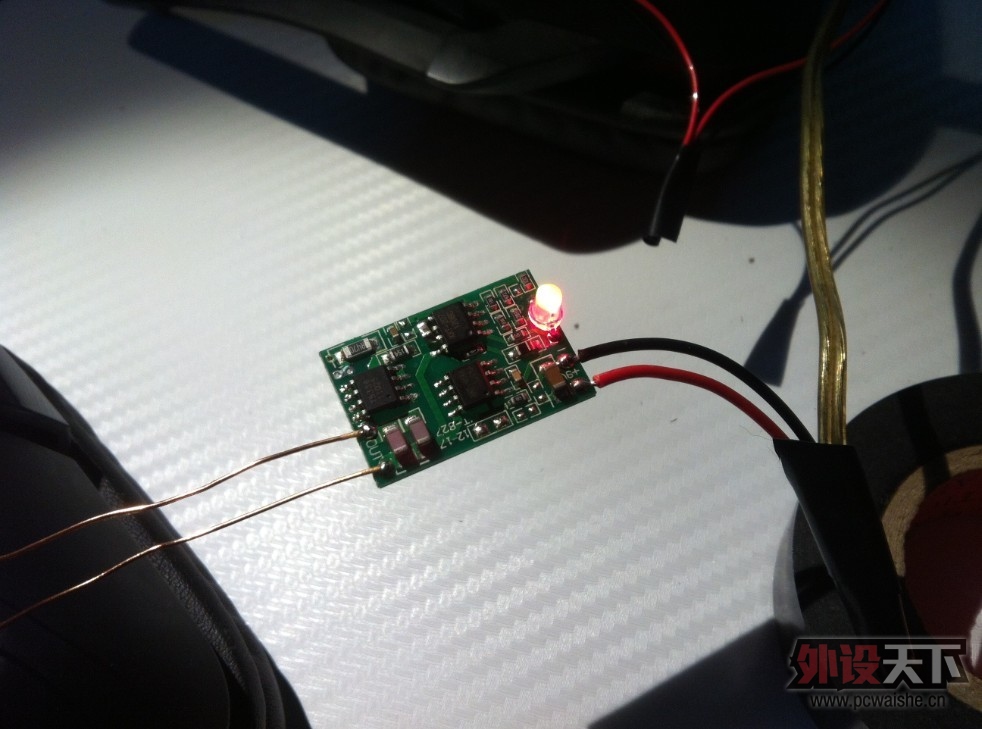

   测试无线充电。

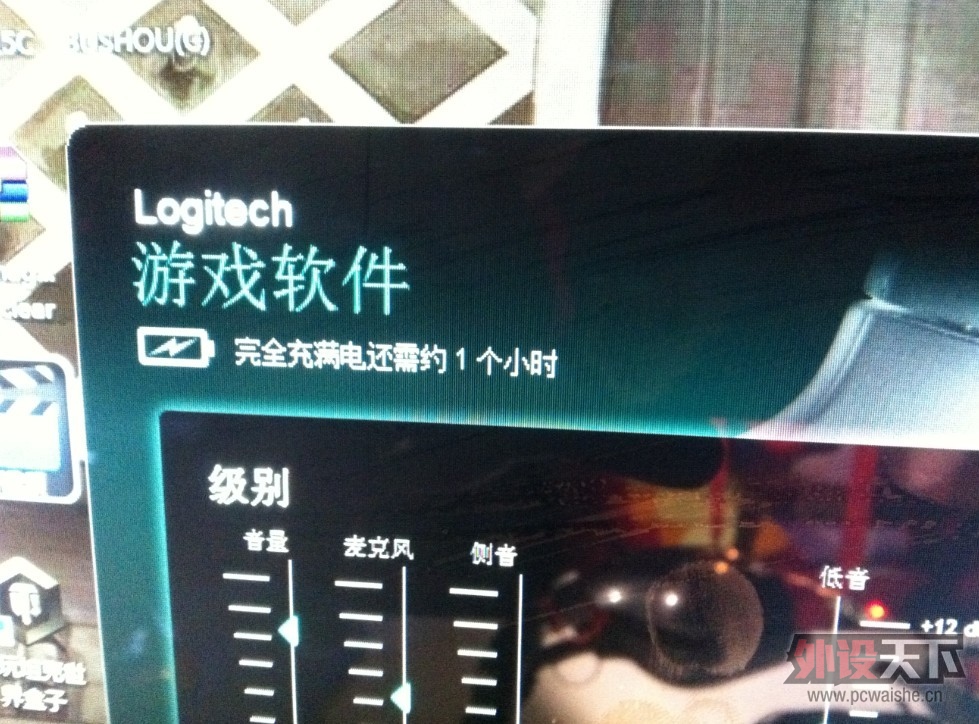

  驱动提示充电开始，通过提示的时间计算，电流应该是足够的（这个统计还是挺准的，如果我反向线圈，就2个小时了）

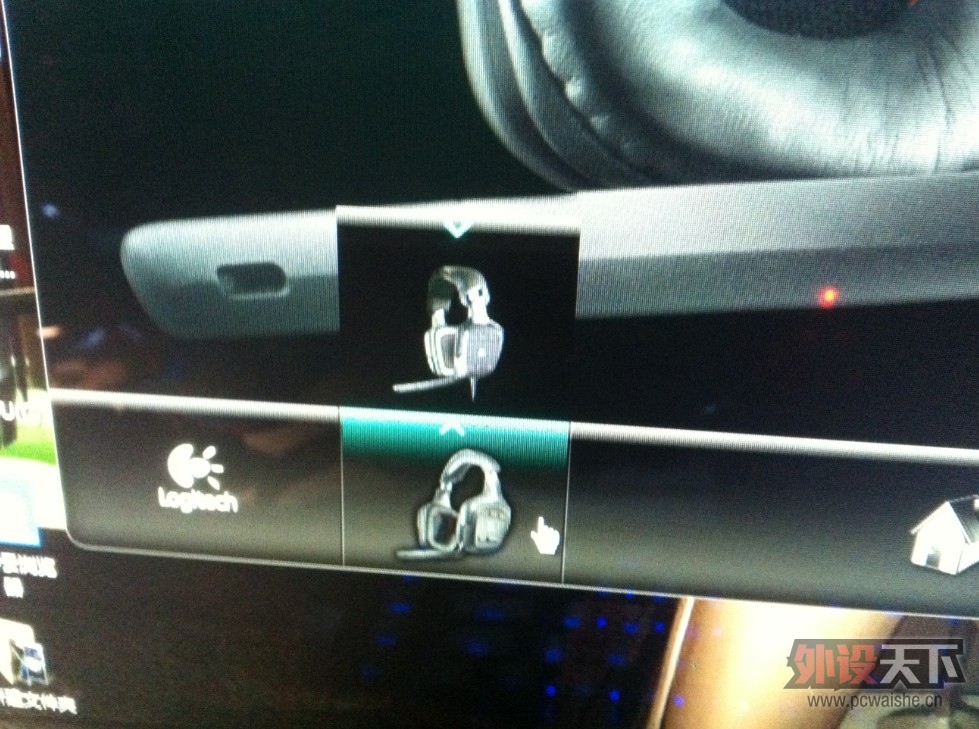

    一个驱动，2个耳机，不仔细看，还分不清楚那个对那个呢。。。


   目前只是实现了无线充电，美化还没完成，还要自己做一个充电底座。等一起完成了，再发图。。。

   注意：无线充电有风险，不是会烧毁设备，而是线圈会过热，小心失火。。。
