G500/700鼠标排线应是用插的方式来连接上、下电路板的

study · 发表于 2013-2-18 01:29

G500/700鼠标排线应是用插的方式来连接上、下电路板的

有感来自，年前给朋友的鼠标换微动也是采用的同样排线设计是插上去的，用力一拔就分开上、下两个电路板了！

请以后给G500/700换微动的各位，给拍个高清的排线图

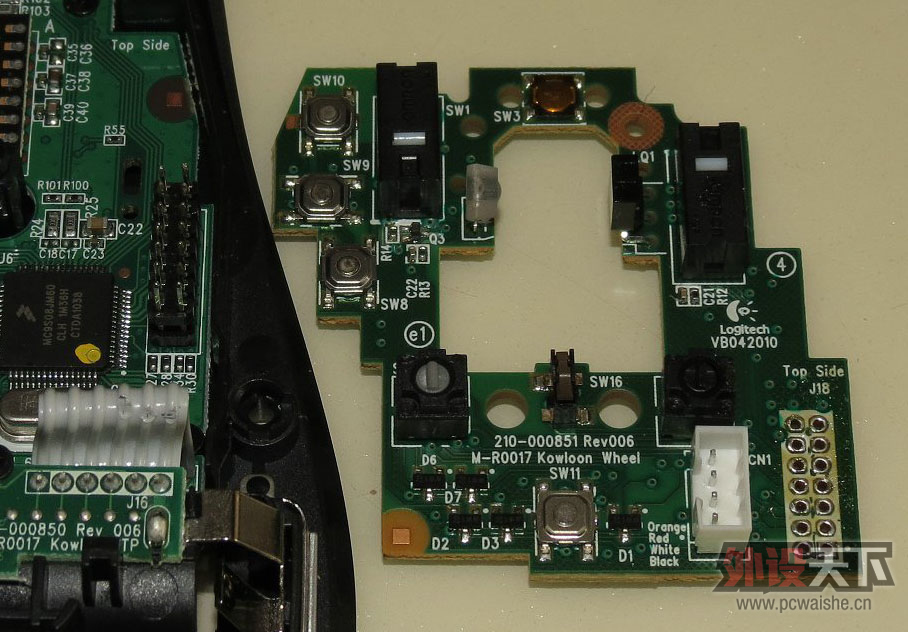

下面图片来自网络：

从这张图片来看：与我修的那鼠标设计完全一样的！这么多针的排线，拔出是要有技巧的！呵呵

rommel3265298 · 发表于 2013-2-18 11:07

G500上下是焊起来的，比较麻烦

study · 发表于 2013-2-18 11:24

不用拆分开的。

是插针设计的，可以用力试试就知道了

我修过的非G700/500 罗技代工DELL品牌的，设计与G500/700排线一样的。直接用力拔就分开子

hailanggg · 发表于 2013-2-18 11:36

电子器件上的可拔插设计不会是这个样子，
插针不会直接对应电路板上的孔。
而应该对应插座。

study · 发表于 2013-2-18 12:41

hailanggg 发表于 2013-2-18 11:36
电子器件上的可拔插设计不会是这个样子，
插针不会直接对应电路板上的孔。
而应该对应插座。

上板是针，下板是插座的，针上面有黑塑料插也是黑色的，细看一下，如果黑色塑料是两层的话，就可以拔出插针来的

708990163 · 发表于 2013-2-19 10:16

G500 换未动不用分离上下PCB 直接中间缝隙，搞定

study · 发表于 2013-2-19 11:10

708990163 发表于 2013-2-19 10:16
G500 换未动不用分离上下PCB 直接中间缝隙，搞定

正解，

本帖只是说明那排线可插式r

708990163 · 发表于 2013-2-19 15:51

study 发表于 2013-2-19 11:10
正解，

本帖只是说明那排线可插式r

被耍了，

[讨论] G500/700鼠标排线应是用插的方式来连接上、下电路板的
