[Microsoft IO1.1换微动改尾灯教程]

19 22583
楼主
跳转到指定楼层
鼠标是电脑输入设备中重要的一部分

鼠标好坏的定性也有很多种

有的人看中的是外表,有的人追求的是高DPI

而我感觉微动才是鼠标的灵魂

鼠标的左键右键,就像左右手一样.

不同的触感,不一样力道的回弹.

只有靠细细品味才能感觉出来

微动手感各异

按键力也不同

所以寻找属于自己的微动才是王道

不能盲目跟风,好的不一定是适合自己的.

...

双击了可以改微动

想换换手感也可以改微动

单纯为了玩更可以改微动

..



改微动的事因为手受伤耽搁了一段时间.

话不多说,直接上图入题.
0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2013-2-10 09:52 只看该作者
本帖最后由 宥2^ 于 2013-2-10 09:54 编辑

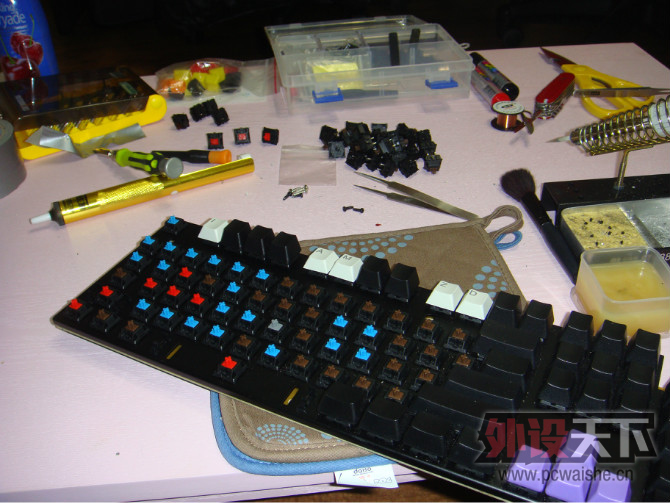

改微动所需工具:微动,螺丝刀,焊锡工具,镊子.

(LED和溶胶枪改灯时候用得到,请无视那粉色的桌布)




这么多微动中,其实我最中意的还是D2FC-F-7N国产白点
不知道是不是习惯了那种手感

喜欢那种不紧不慢的回弹

按键力也极其恰当

反正我能控制ak 七连点在一个点上.

至于些明星微动们,或许也只适合明星.


回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2013-2-10 09:58 只看该作者
开始...

撕开底部贴角,取下两颗螺丝.去掉背壳,取下主板的两颗螺丝,为方便操作,建议将USB线拔出.



本文只更换左右键微动

1.1的侧键和滚轮键均为方形微动

平时用的很少,所以不作更改

将主板取出后(我这个x08已经更换过一次微动了)

建议大家不要过多次的跟换微动,以免焊盘损坏,导致鼠标无法使用.



下面就是最重要的两步,首先就是将原微动从主板剥离,必须用到吸锡器,不然很容易把焊盘弄坏.



回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2013-2-10 10:00 只看该作者
在针脚周围的焊锡全融化时,就快速用吸锡器把融化的锡吸去,最好可以一次吸干净.一般吸锡器都是耐高温嘴,不怕烙铁头.六个焊点全清理干净后,就可以取下微动了.



装新微动时,用镊子将微动和PCB板夹紧,再进行焊接.也是得注意焊盘.

有些微动开关接触点比较高,有的则很低,需要看情况在左右键下面的支柱下面垫片,或者磨平.

(到哪都有MADE IN CHINA,有看到?)



大功告成之后.焊接技术还是不行啊!

焊点太丑.高手勿喷.



回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2013-2-10 10:01 只看该作者
测试
图是没有看到,但是能感觉到楼主那颗骚动的心,顶你了

点评

你看不到图么?  详情 回复 发表于 2013-2-10 10:04
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2013-2-10 10:02 只看该作者
焊好之后先别急安装,裸测一下,插电试试左右键是否正常工作.



把手头的MYM MOD的1.1也改了,换了Cherry的DG2.明星微动,可惜手感无爱.



这就是换微动的全部过程.异常简单.喜欢动手的朋友都可以试试.

回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2013-2-10 10:04 只看该作者
Magician 发表于 2013-2-10 10:01
图是没有看到,但是能感觉到楼主那颗骚动的心,顶你了

你看不到图么?
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2013-2-10 10:10 只看该作者
测试
下面再说一下IO1.1以及IE3.0的七彩彗星灯(其实就是尾灯)

换微动也许你可以百度到,这个你绝对百度不到.

IO和IE的底盘问题,所以在装灯的时候有一定的难度.

因为IO和IE的底盘通体都是红色,没有办法透出其他光线.所以只有将尾部焊通.再填入溶胶.达到透光的效果.

我第一次改灯也没发现,装上之后才发现不能透光.



先说下LED灯吧.

LED得注意下工作电压,高低请配合电阻使用.

改鼠标的话都是小功率

一般常见的5mm圆头就行了,不同颜色工作电压不同.但是可以忽略不计.

看引脚长短可以判断正负极,长脚为正极,短脚为负极.



上电测试.亮了.

回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2013-2-10 10:24 只看该作者
图看不到啊!!
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2013-2-10 10:32 只看该作者
测试
兄弟 图都挂了 重新上传一下吧 过几天有时间了我也鼓捣鼓捣
回复 支持 反对

使用道具 举报
