终于修好我的3800了

疯疯~颠颠 · 发表于 2013-2-8 21:55

本帖最后由疯疯~颠颠于 2013-2-8 21:55 编辑

原来发现我的 cherry3800 pcb不稳，打字时晃动，影响手感。今天有空把它拆了，拆的时候忘记拍了，就借点大神的图吧

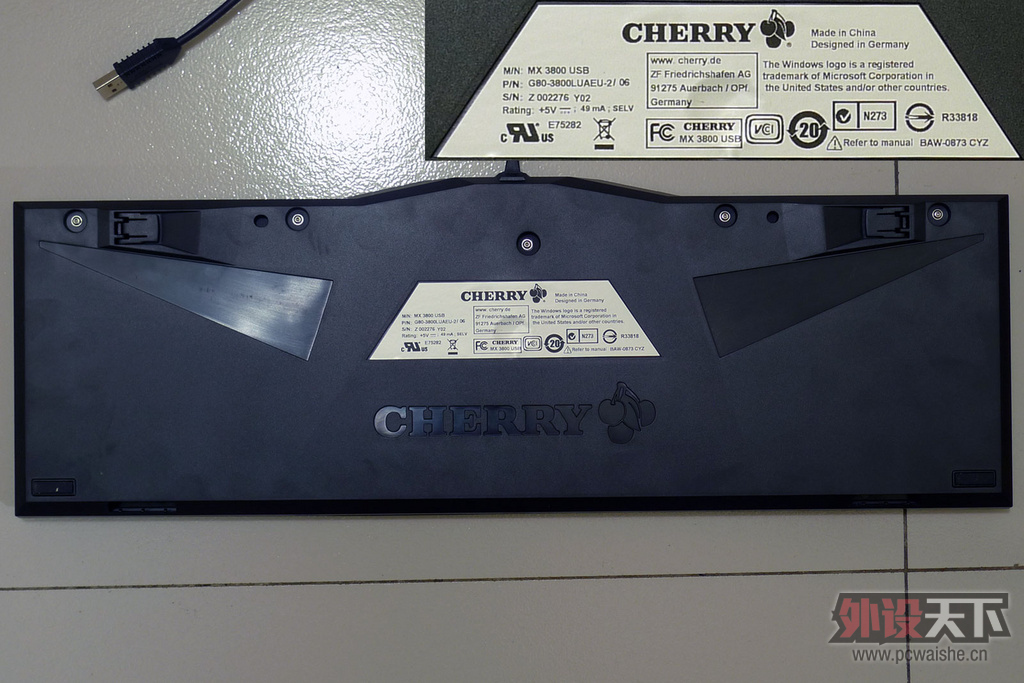

先拆螺丝

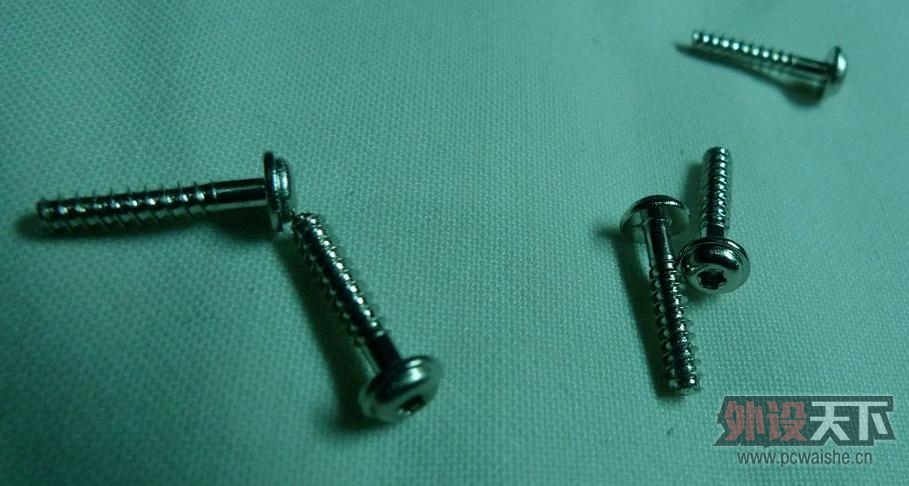

这螺丝让我无语了，我买的是那种N合一的螺丝刀套装，但是没有一种刀头完全合适 3800 的螺丝，装的时候差点把我的螺丝刀崩了

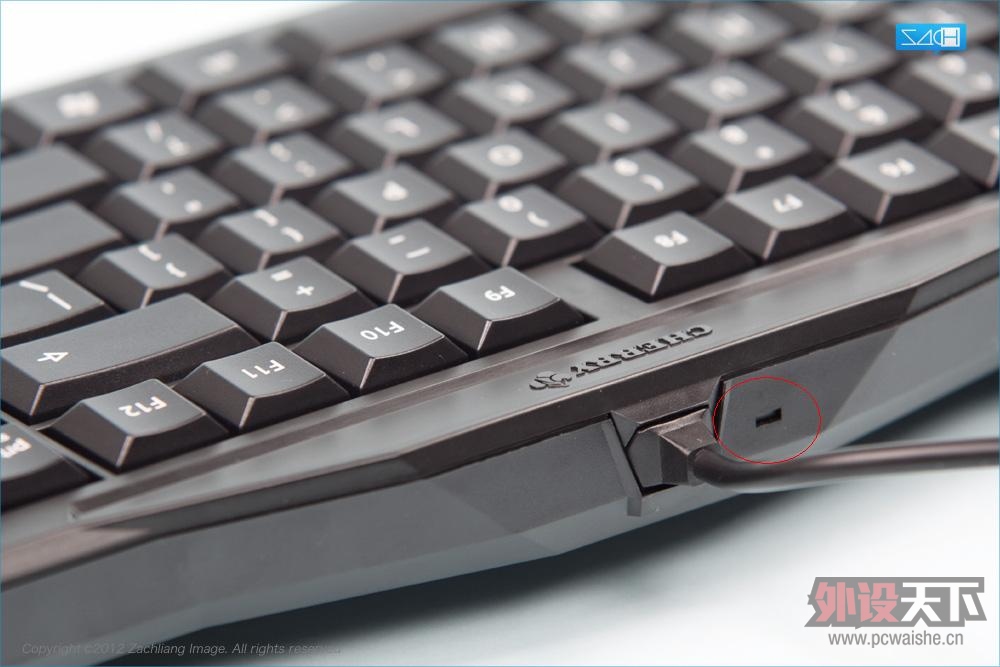

拆的时候先把这个卡扣顶进去

把上面搞定以后，然后把侧面4个卡扣也弄开

侧面也开了以后，下面的卡扣就不是问题了
3800 的卡扣很紧，拆的时候要温柔。我拆的时候就非常2B的弄坏了右侧的一个卡扣。也全靠弄坏了一个卡扣，不然上盖我还真拆不下来，太JB紧了。

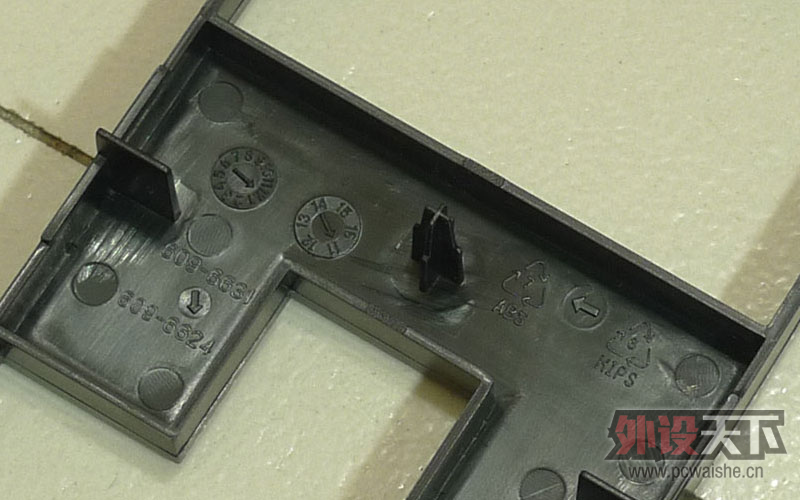

我的是12年2月的

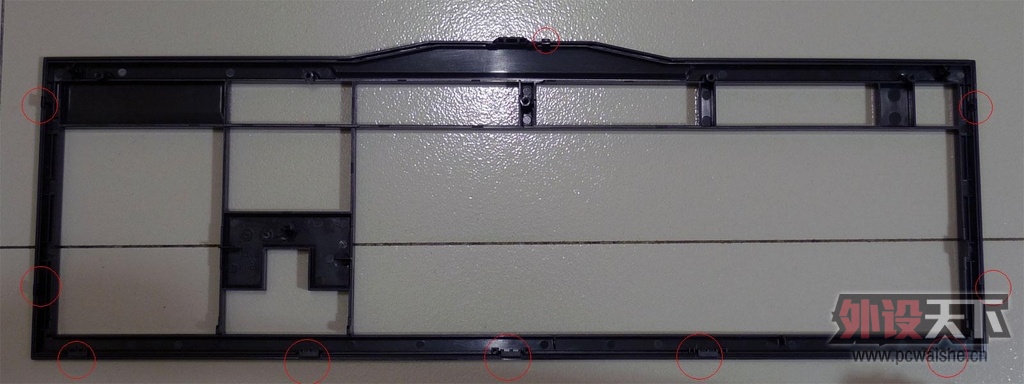

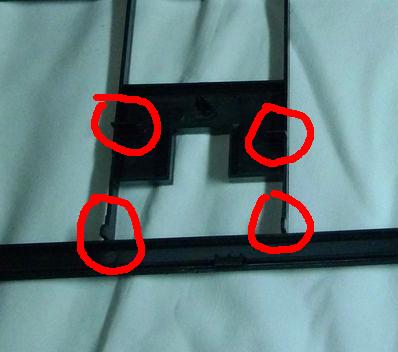

3800 就是靠上壳的这些支柱顶住 pcb 的。

拆开以后，果然发现问题。没有上盖的情况下，pcb 左右两边是翘起来的，没有接触到到下壳。再用尺子一量，左边的支柱比右边的短1MM。

也就是说左边的支柱没有把 PCB 压紧。
TMD卡扣能做的那么精密那么紧，那么简单的支柱竟然长短不一。。。
发现问题就好办了，找一些包装用的密度比较大的海绵，用刀削成薄薄的一片，用双面胶把它粘在PCB对应位置上就OK了。
等我装上上盖以后，才发现不光左边两个支柱短了，下面右 alt 和 ctrl 位置的支柱也短了。只是不怎么明显，才没有发现。

哎，又得拆，我可怜的卡扣。
全部搞定以后，PCB稳了，没有异响了，心里头爽多了。

据我所知，这个问题不是个案。本文献给各位需要的坛友。

双拼小刀 · 发表于 2013-2-8 21:56

精神可嘉！呵呵

killtimer · 发表于 2013-2-8 23:07

这...这大概是国内团队特别设计的吧...

zaifly · 发表于 2013-2-9 01:23

很好。。

慌张入Cherry · 发表于 2013-2-10 01:42

还是 3K 模具比较靠谱除了材质问题

疯疯~颠颠 · 发表于 2013-2-11 13:22

没人看，自己顶一个

科比加油 · 发表于 2013-2-11 23:13

看了顶一个坛子里对这键盘评价都不高
