hulake · 发表于 2013-2-2 18:35

拿个数字表直接测量通断就行了

hulake · 发表于 2013-2-2 20:55

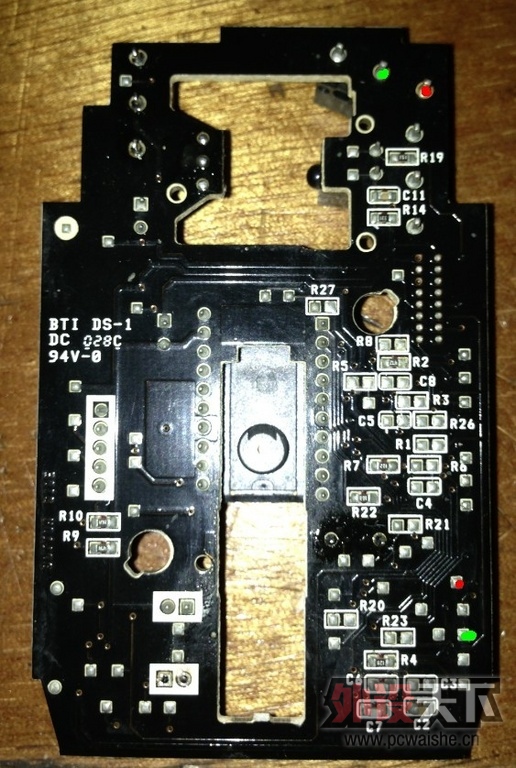

红色对应红色点，绿色对应绿色点连接好就可以了。烙铁功率50W以内，接触焊盘时间尽量要短，没有焊接基础的还是请人弄。

gxt2005 · 发表于 2013-2-3 20:01

G1的主控----塞普拉斯的芯片-------红光二极管左边的那个芯片，左上第一个引脚（芯片上面有个小圆点）芯片左边上面第一个引脚，链接左键微动，第二个引脚链接右键微动

蚯蚓 · 发表于 2013-2-4 00:25

hulake 发表于 2013-2-2 20:55
红色对应红色点，绿色对应绿色点连接好就可以了。烙铁功率50W以内，接触焊盘时间尽量要短，没有焊接基础的还 ...

兄弟非常感谢除此之外我没别的话表达了谢谢

蚯蚓 · 发表于 2013-2-4 02:11

gxt2005 发表于 2013-2-3 20:01
G1的主控----塞普拉斯的芯片-------红光二极管左边的那个芯片，左上第一个引脚（芯片上面有个小圆点）芯片左 ...

微动不是有3个针脚吗靠白键的第一个针脚和中间的怎么连？

henry1030 · 发表于 2013-2-4 10:02

我给G1换微动的时候也是焊盘脱落，后来也是靠飞线救活的。但是我那个线路比较好找

wwwgggzzz · 发表于 2014-4-11 10:00

hulake 发表于 2013-2-2 20:55
红色对应红色点，绿色对应绿色点连接好就可以了。烙铁功率50W以内，接触焊盘时间尽量要短，没有焊接基础的 ...

这图不对的，2脚应该是那个R23右上角那个触点！
