求助，tg3剪线版如何接线-键盘区-外设天下-电脑外设发烧友聚集地

stanleyjie · 发表于 2013-1-31 15:21

rosicky311 发表于 2013-1-31 13:44
问问村长

恩，好的，，多谢大大指点，

奇迹de代价 · 发表于 2013-1-31 15:36

stanleyjie 发表于 2013-1-31 15:21
恩，好的，，我再找根ps2线看看，，我这个是带触摸板的，原本应该确实是ps2线版的，多谢兄弟耐心帮忙

原来是带触摸板的，那肯定是PS2的，而且原版是两个头的PS2，接单个的USB肯定是不行的。慢慢来吧，先把电路摸清了，触摸板和键盘信号线路先区分出来，电源和接地可能是并用的，具体看实际了。建议放弃USB吧，准备俩PS2线先把键盘去和触摸区各自接通，能用的话，再整个双PS2转USB的转换线就行了。直接上单个USB接通，我觉得不可信。我前段时间查网上，USB线是5股6股的记不清了，但是一般来说实际用到的只有4股，其中信号是2股，TG3上想用一个USB接通键盘加触摸板，我觉得不一定行。

stanleyjie · 发表于 2013-1-31 18:06

奇迹de代价发表于 2013-1-31 15:36
原来是带触摸板的，那肯定是PS2的，而且原版是两个头的PS2，接单个的USB肯定是不行的。慢慢来吧，先把电路 ...

恩，多谢，，因为原先有入过这个键盘的兄弟说直接改usb线就可以了，，而且他改成功了，，

结果没想到同样是带触摸板的，他的版本跟我的还不一样，

你才幽默 · 发表于 2013-1-31 18:10

PS2口的线和USb的线不能管靠颜色去接的得用万用表测出来再接我以前也试着瞎接过但是没有万用表测最后放弃了

你才幽默 · 发表于 2013-1-31 18:11

你才幽默发表于 2013-1-31 18:10
PS2口的线和USb的线不能管靠颜色去接的得用万用表测出来再接我以前也试着瞎接过但是没有万用表测最后放 ...

对了有的不支持转USB的好像还要加芯片

ltcarfield · 发表于 2013-1-31 20:10

技术贴，顶

yb6657856 · 发表于 2013-2-4 23:43

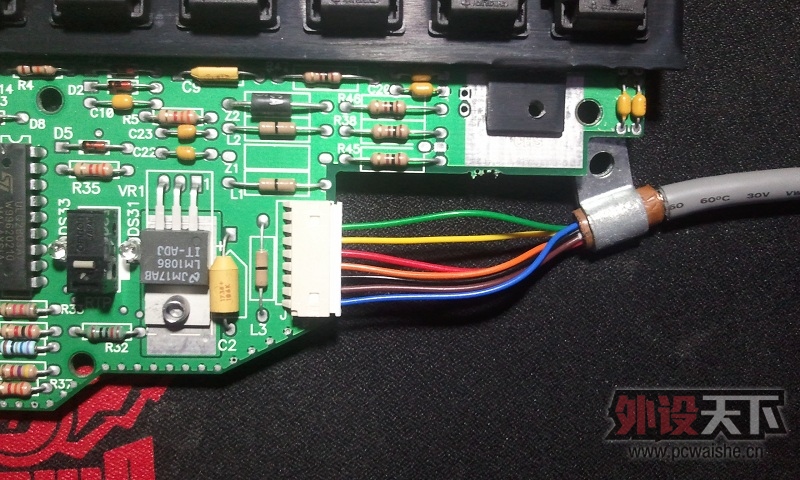

自己看看吧去掉上面的第一根黑色粗那个地球人都知道是干什么的

stanleyjie · 发表于 2013-2-5 09:10

yb6657856 发表于 2013-2-4 23:43
自己看看吧去掉上面的第一根黑色粗那个地球人都知道是干什么的

好的，多谢，我前几天用土办法解决了，，

再次感谢热心的兄弟，

菜猫1 · 发表于 2017-1-7 02:57

你的键盘接好了吗你的电源线怎么接的

pcfans · 发表于 2017-1-7 08:00

不错,真是太棒了！
