机械风暴PLU G3000白茶果冻的美（拆解换轴变身记）

baoyatu · 发表于 2013-1-20 14:20

本帖最后由 baoyatu 于 2013-1-20 14:47 编辑

自打用了PLU 青轴后，对这个键盘映像还不错，本人实用党，木手，觉得PLU非常合适自已，于是前些时间又入了一个PLU104白

茶准备换上之前准备的果冻键帽，结果悲剧了。。。轴体被拨出来了。装了半天搞不回去，NND.必需换轴了。但是没轴没工具

啊！

于是在犹豫，自已买工具配件换还是去电子城找个师傅换呢？本着玩家DIY精神，淘宝花了一百多大洋买了一些工具和轴开始换

下面敬请各位看官看图吧~

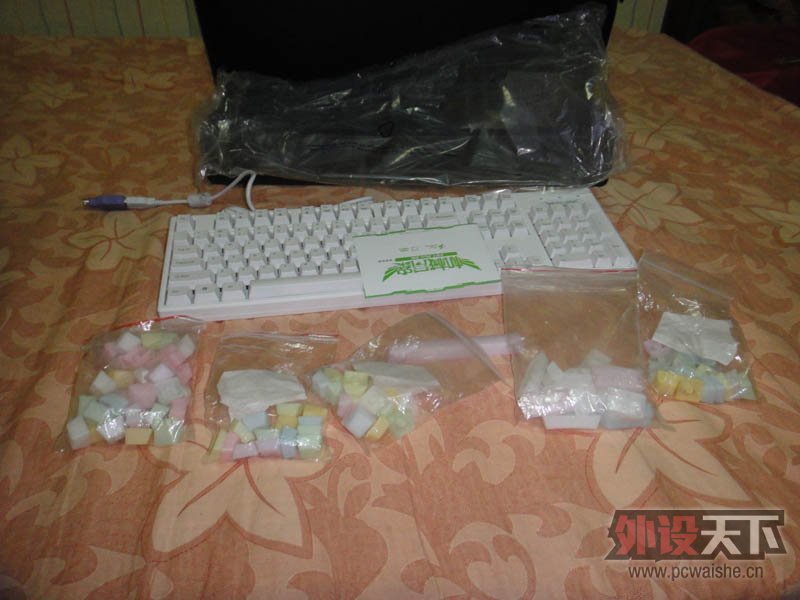

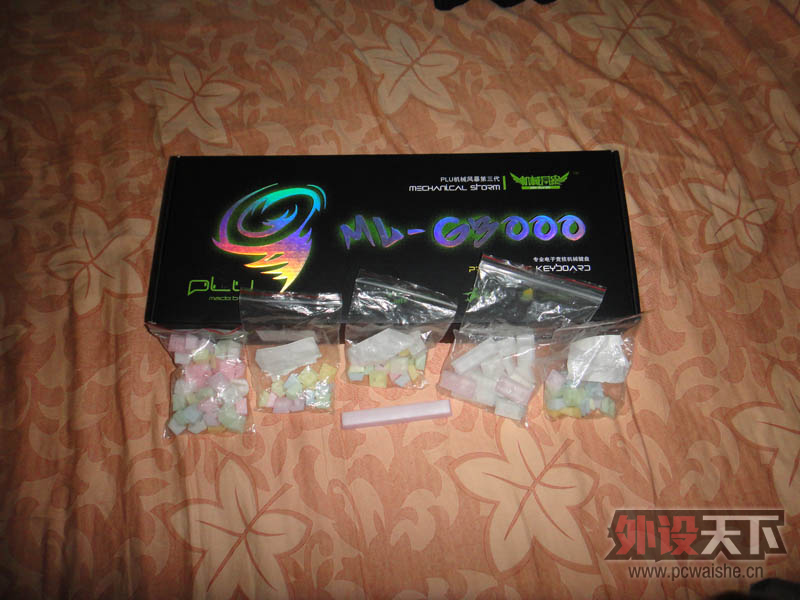

新键盘，新键帽，准备换上~

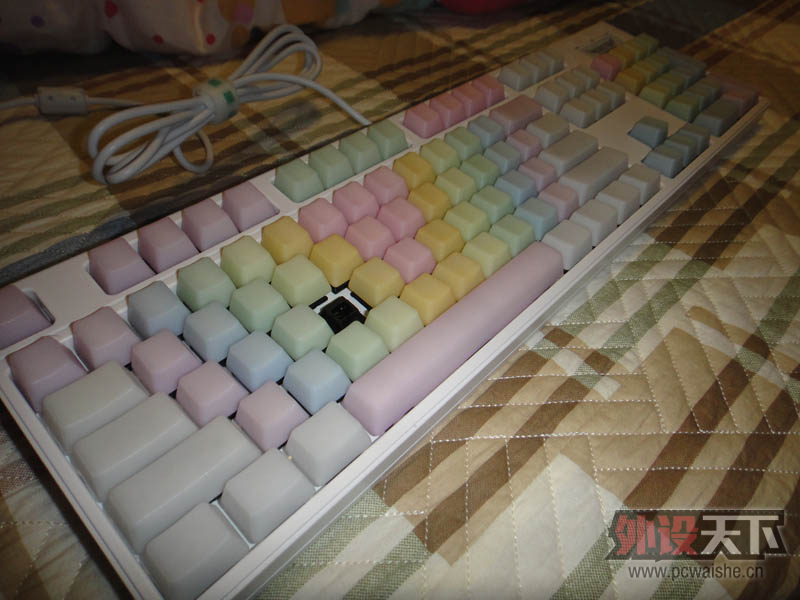

泥马，轴拨出来了有木有，NND

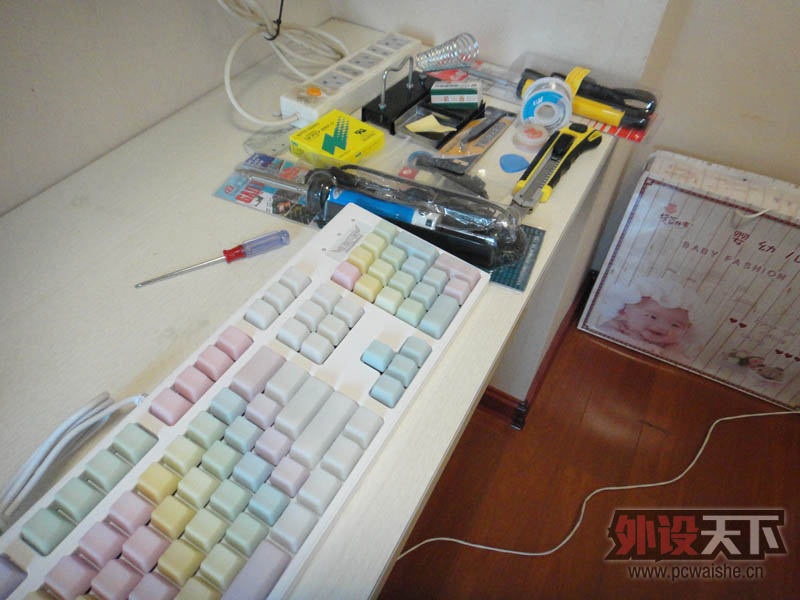

整工具，开刀~~

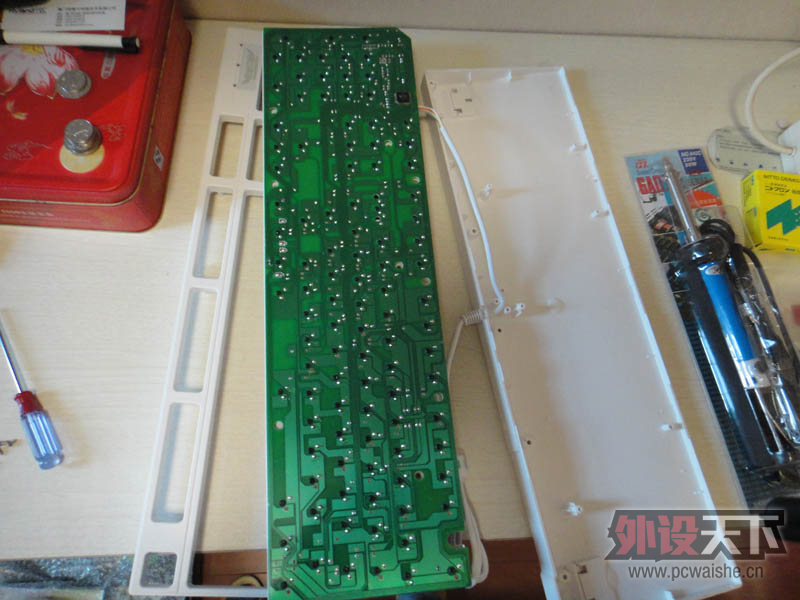

拆壳

拨皮

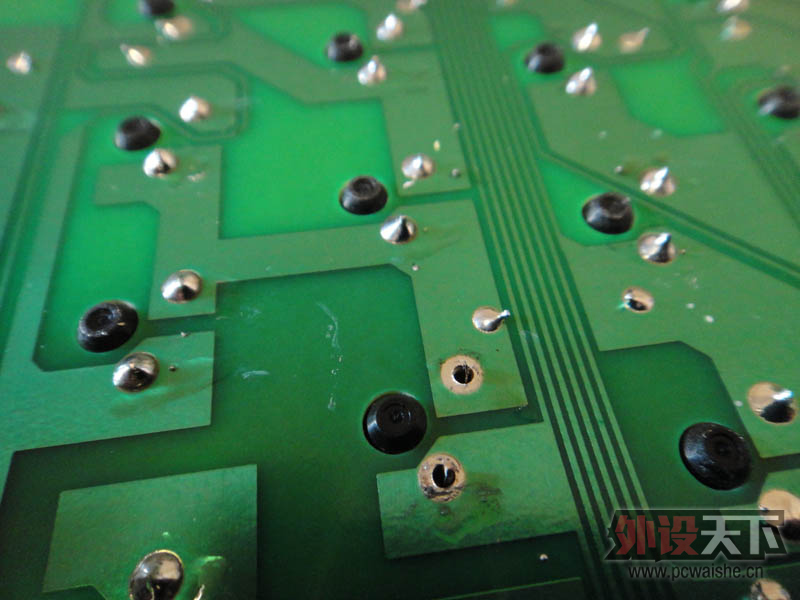

把锡吸掉了。

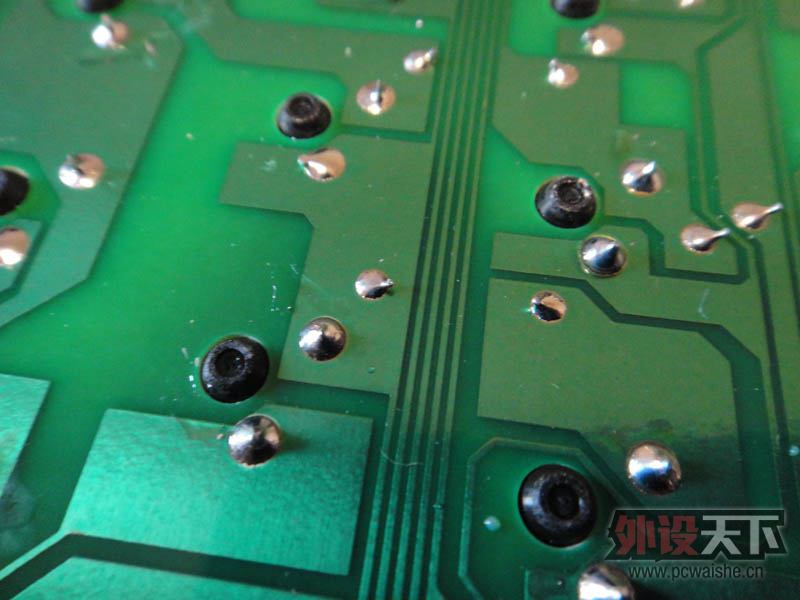

哥焊的你们无视吧，我自已都觉得一陀。。。。

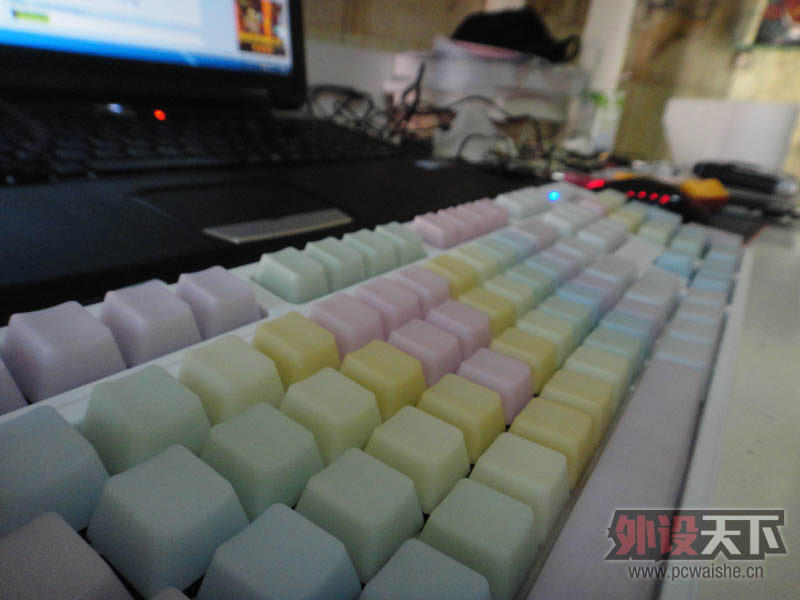

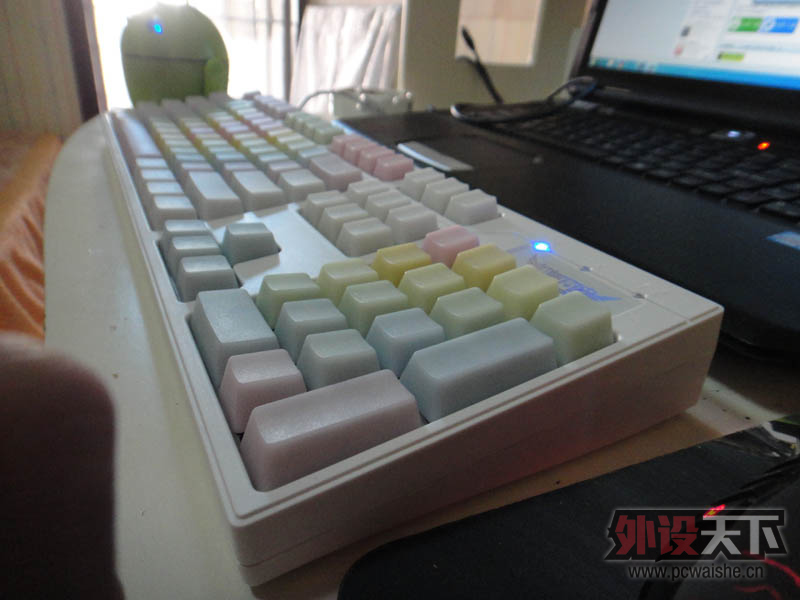

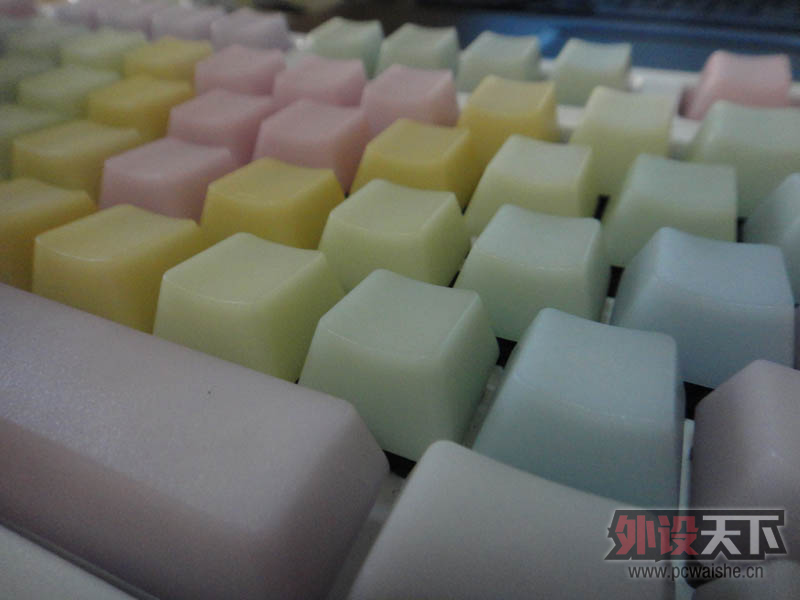

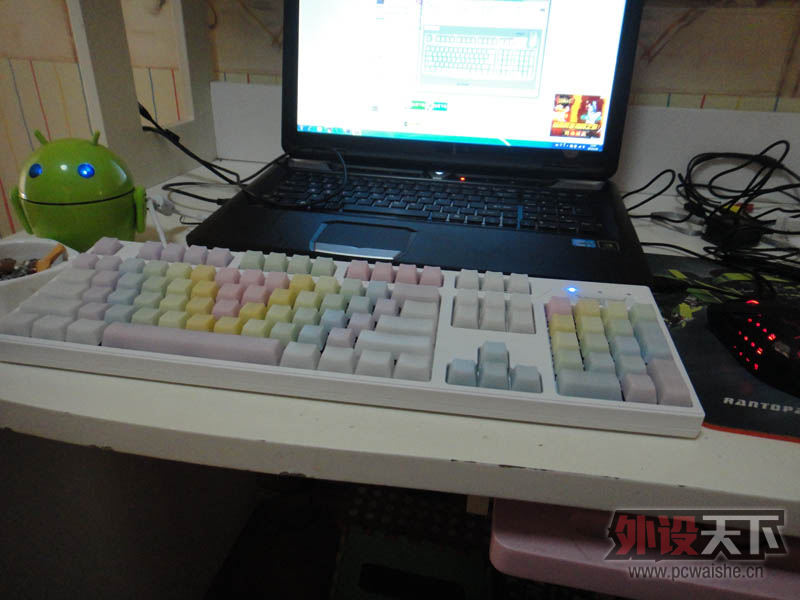

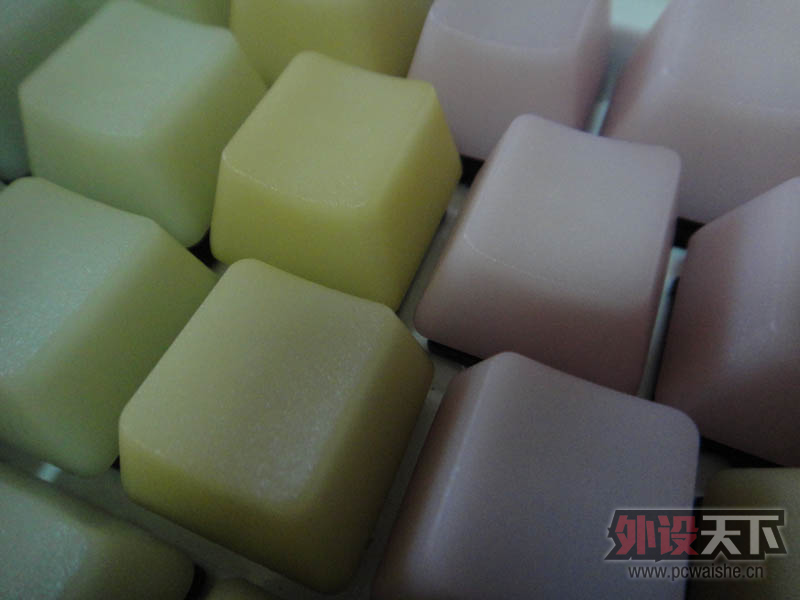

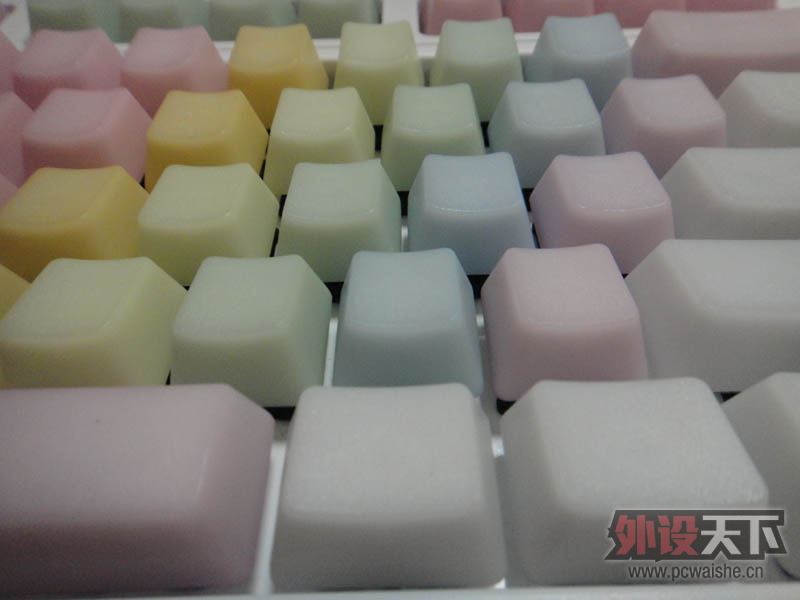

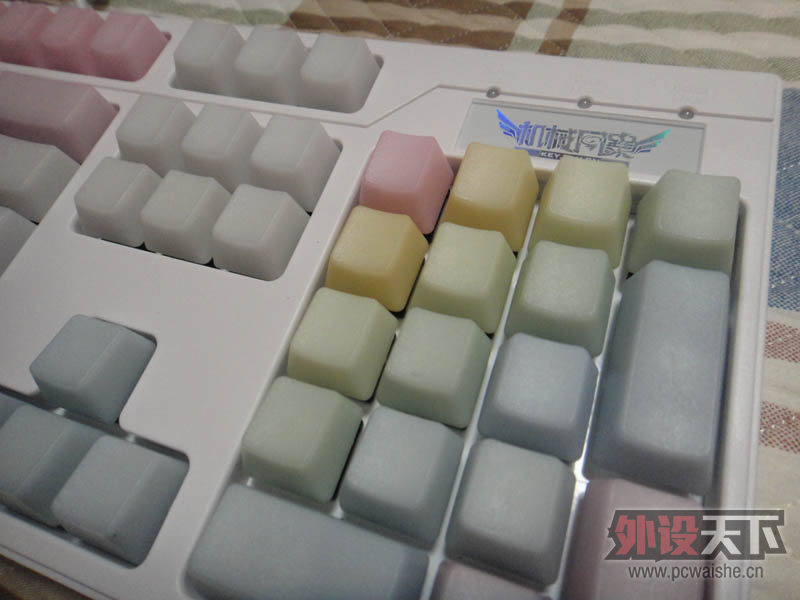

完成了，来看看PLU的美吧~

机器人音箱

下面说下拆解心得吧。。。
键盘不是第一次拆了，但是换轴还是第一次，没有焊工经验，不过没吃过猪肉还没看过猪跑啊。

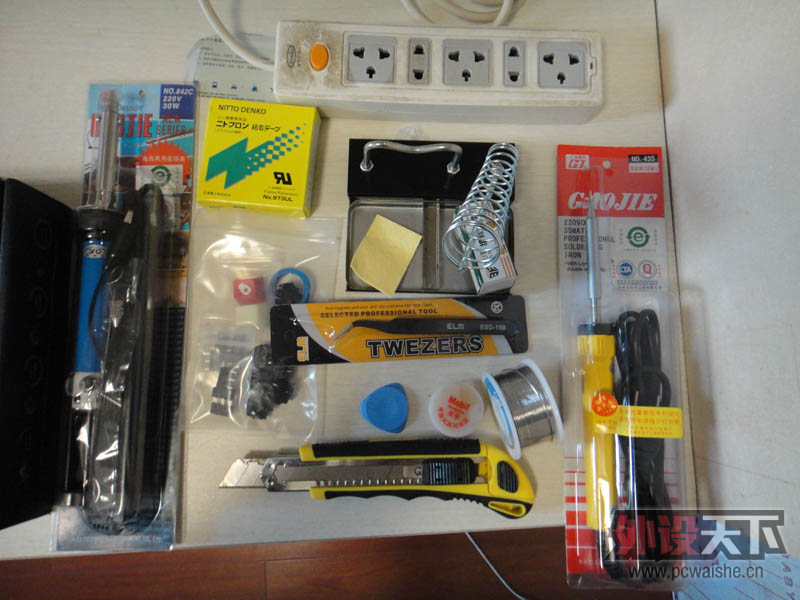

首先工具得准备全
1 吸锡烙一体好工具。黄花牌842C。功率30W 要热五分钟。也是别人推荐我用的。果然便宜好使啊。当然可以用其它的吸锡，电烙铁代替。（必需）
2 松香等助焊剂（可选）
3 拆机片（可选，可用银行卡，购物卡等代替，翘壳用）
4 回型针（可选，可以用别的东西代替，卸轴要用到）
5 焊锡丝（必需，我用0.8MM的）
6 轴（必需，需换上的轴）
7 刷子（可选，清洁用）
8 十字螺丝刀（必需）
9 电烙铁架（必需，可以用别的东西代替，不然尼马电烙铁乱放容易出事）
10 海绵（可选，最好弄个，清洁锡渣用）
11 拨键器（~！·#￥%……—*）
........

准备好工具后，可以开工了。
下面说的是PLU G3000 的注意事项

键盘背面螺丝全下了~
然后用各种拆机片，卡片把上壳翘起来。要小心一点，不要弄坏了~上壳是卡扣式的，不要太暴力。
拆完上壳再把面上能看到的螺丝下了。然后下壳也出来了，你就可以看它的裸体了~

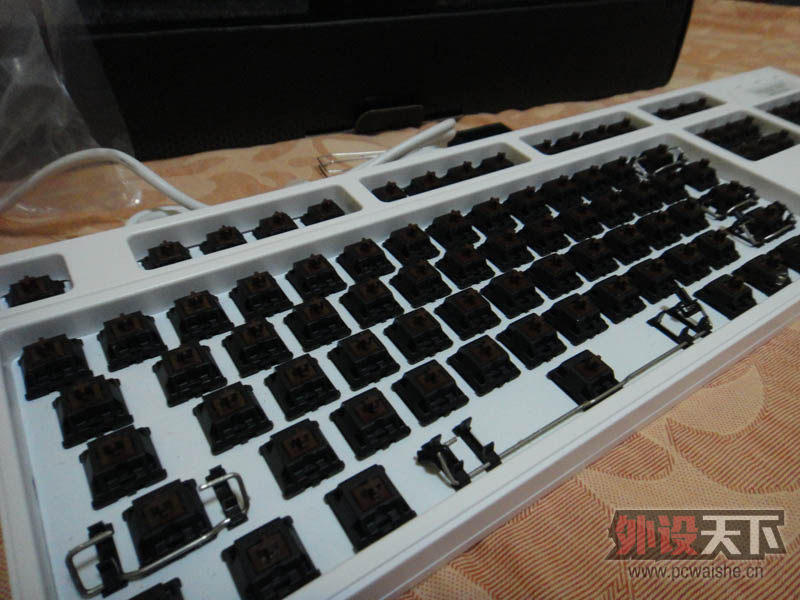

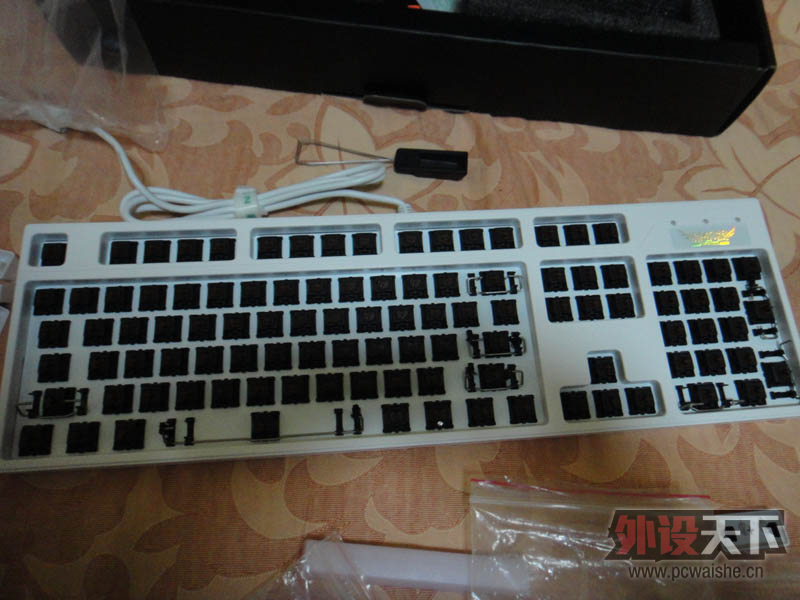

把要换的轴周边的键帽先下了。等会拨轴方便些
然后就把预热好的电烙铁，吸锡器把要换的轴对应的二个点上面的锡搞掉，用回型针把轴上下侧面按按翘出来。
轴体就拨出来了，然后换上轴焊上去，搞定了~通电测试，OK! 装上壳，完成。

OVER 谢谢观看~

神周行大哥 · 发表于 2013-1-20 14:24

plu的板子好使，容易脱焊，换成其他牌子的双面板，蛋疼死你！

jihang1991 · 发表于 2013-1-20 15:10

果冻真好看啊就是没字母啥都看不见啊

qjxxhcr · 发表于 2013-1-20 15:38

plu3000我也拔下轴过

flywind · 发表于 2013-1-20 17:39

我表示氪金狗眼看走眼了，我以为是原厂3000呢，囧~~~

mageblooder · 发表于 2013-1-20 17:56

PLU给我最大的感觉就是LOGO太尼玛丑了有木有

328907631 · 发表于 2013-1-20 18:27

神周行大哥发表于 2013-1-20 14:24
plu的板子好使，容易脱焊，换成其他牌子的双面板，蛋疼死你！

光头哥，凯酷87换轴难不难- -

神周行大哥 · 发表于 2013-1-20 18:34

328907631 发表于 2013-1-20 18:27
光头哥，凯酷87换轴难不难- -

凯酷87的是玻纤单层板，换成不难
我觉得玻纤单层板是用来做机械键盘最好的材料了，有木有啊

无解的逻辑 · 发表于 2013-1-20 18:47

果冻蛮好看的。。

XC-ToTo · 发表于 2013-1-20 18:59

还是白色钢板好看，为什么filco都是黑色钢板呢……
