【茶茶】HTPC CPU散热器小型系列评测第二弹，44毫米超薄，富钧LD963开箱简评 非转载

茶茶121

随着现在PC整合程度越来越高，ITX主板的HTPC方案也越来越深入人心，一台外观小巧的HTPC更容易融入国内比较狭小的居家环境。对于追求高性能小钢炮的用户来说，无论是I5/E3+独显，还是采用APU高阶型号的强大集显，都会遇到一个共同的问题，散热相对困难，CPU散热器位置由于不像显卡有固定的槽位大小，而成为一个难题。所以市场上也涌现出不少针对小机箱的散热器，也算是为现在比较沉暮的散热器市场带来一些新看点。个人因此对HTPC CPU散热器的几个常见方案做一个小型系列评测。

今天继续带来一款小型散热器，来自富钧的LD963。

茶茶121

散热器包装与附件图赏：

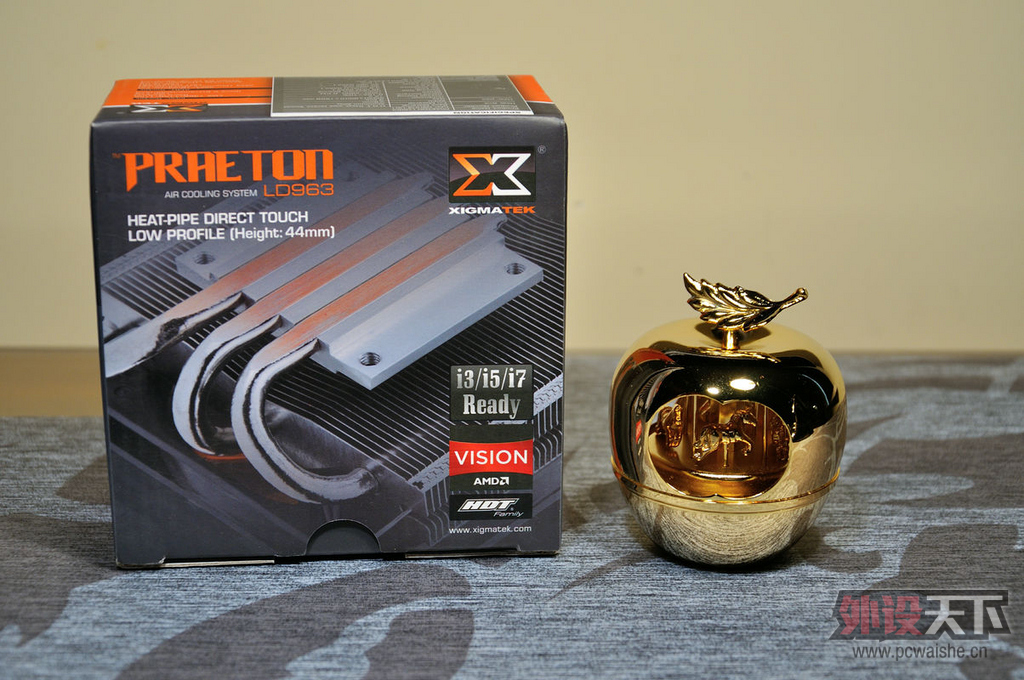

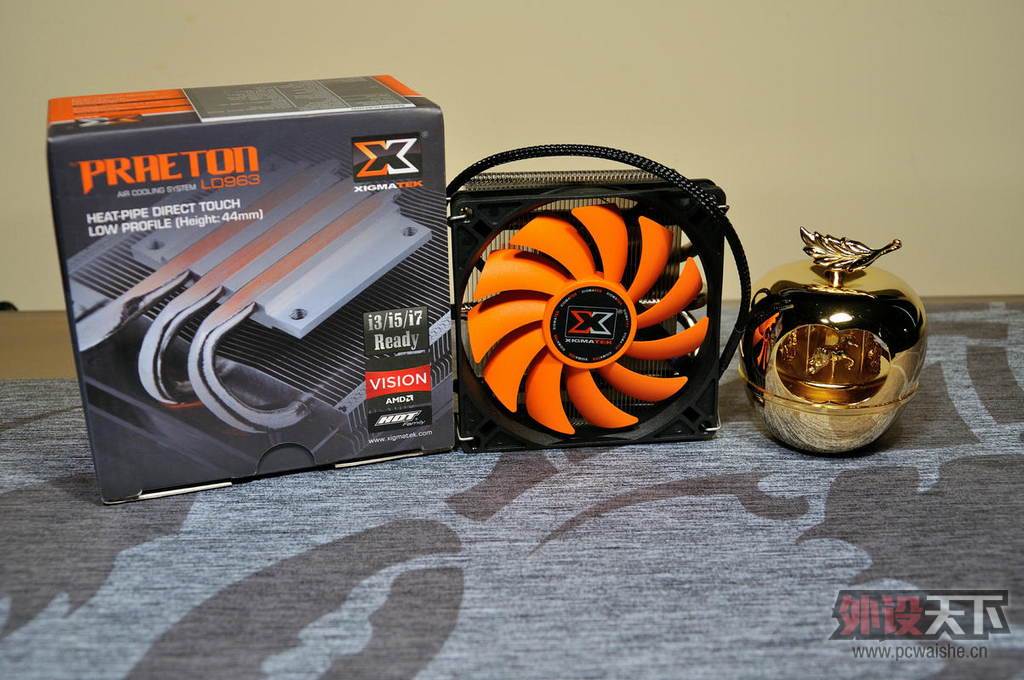

LD963采用传统的彩印纸盒包装。

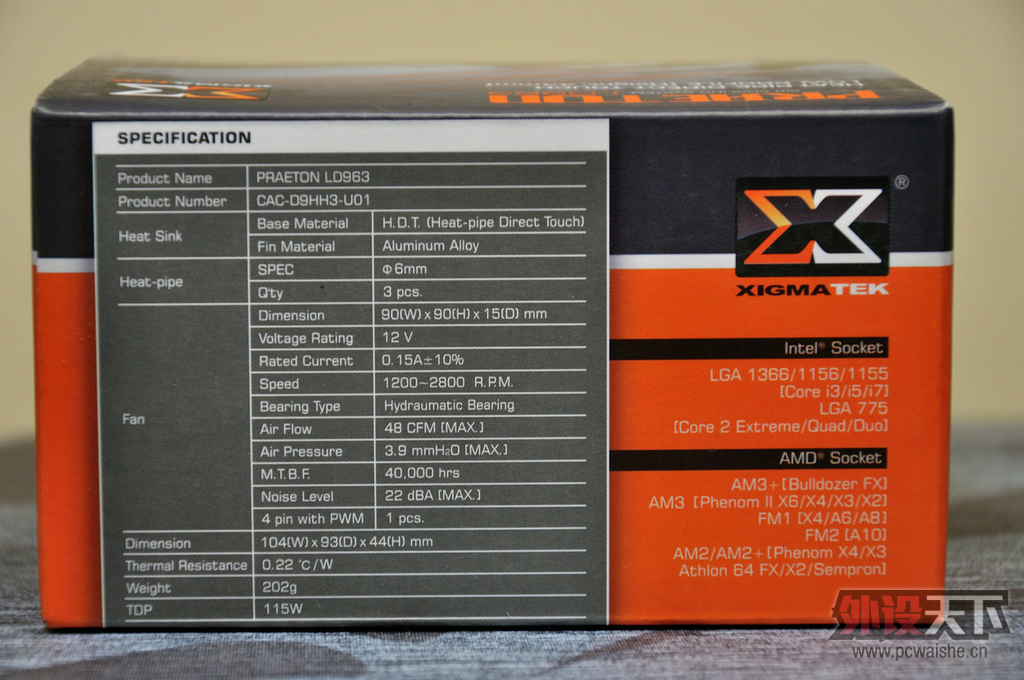

包装侧面印有散热器的基本参数，散热器尺寸为104*93*44，重约202G，最大支持TDP115W。

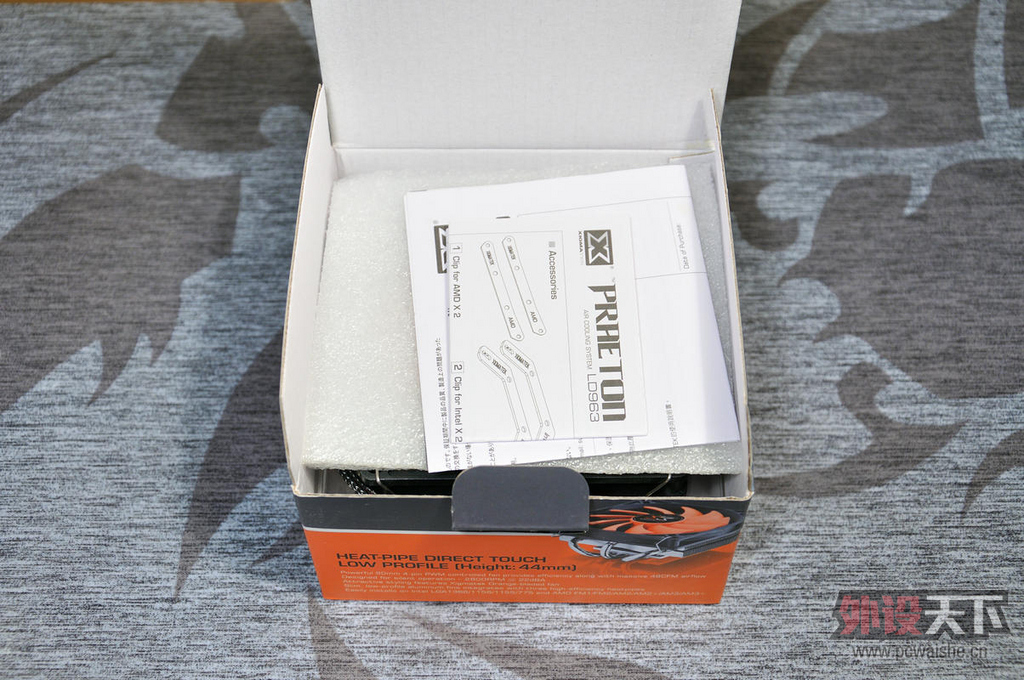

打开包装首先看到的是说明书和说明书下面的石棉。

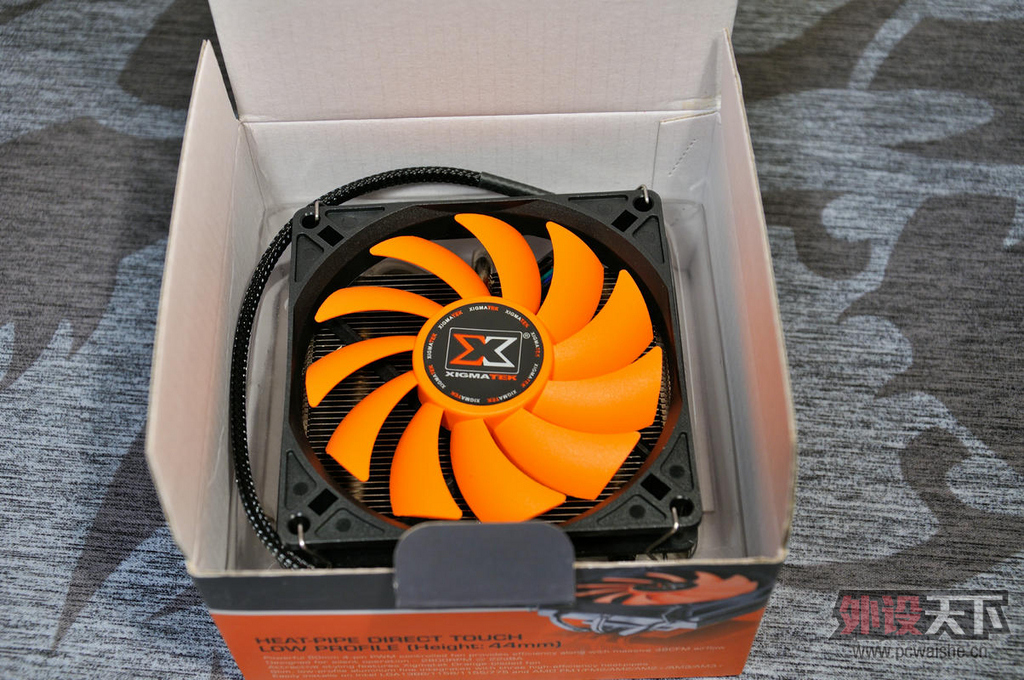

打开石棉就可以看到散热器了。

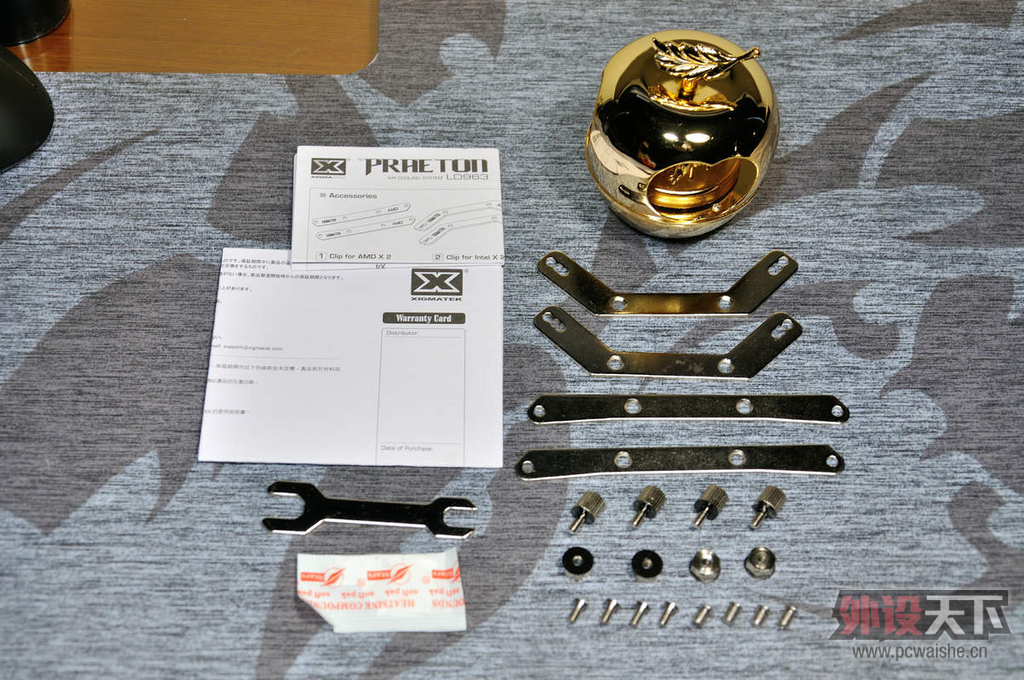

散热器附件包括一套标准扣具，说明书，小扳手一把，一小包硅脂。扣具支持775/1155/1156/1366/AMD。

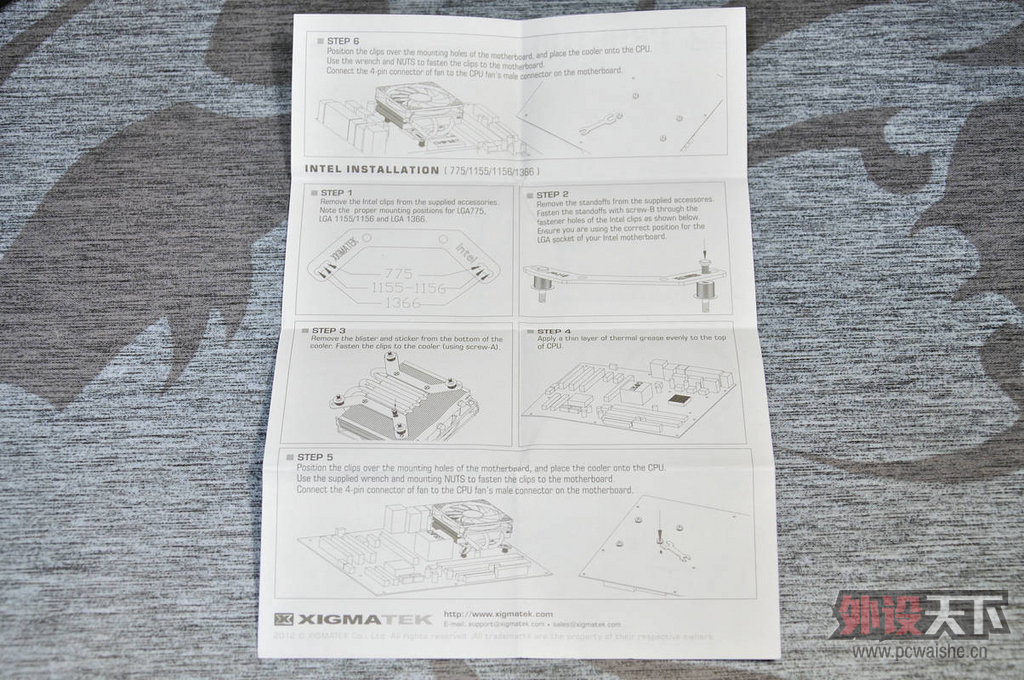

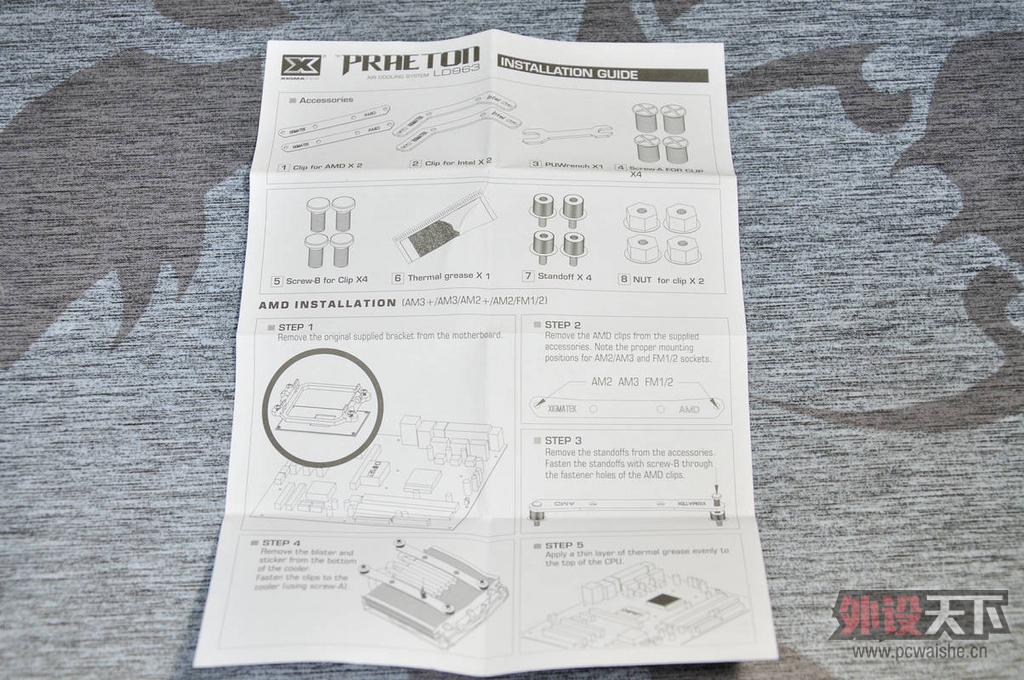

散热器附带的说明书为英文版，不过有详细的图片说明，耐心看的话看不懂英文也没事。

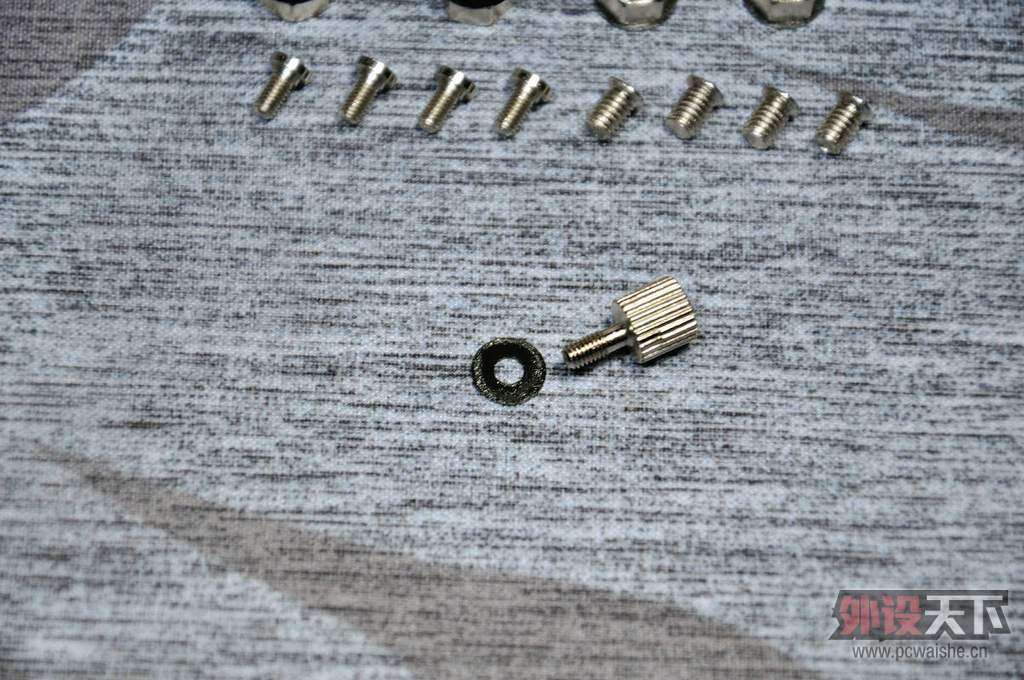

扣具里的螺栓还是有点让我纠结，富钧在垫片上涂了一层润滑油，起到粘合剂和避免垫片过度摩擦主板PCB的作用。但是这个部分是用手拧的，所以安装散热器不可避免的会让手上一股油味。

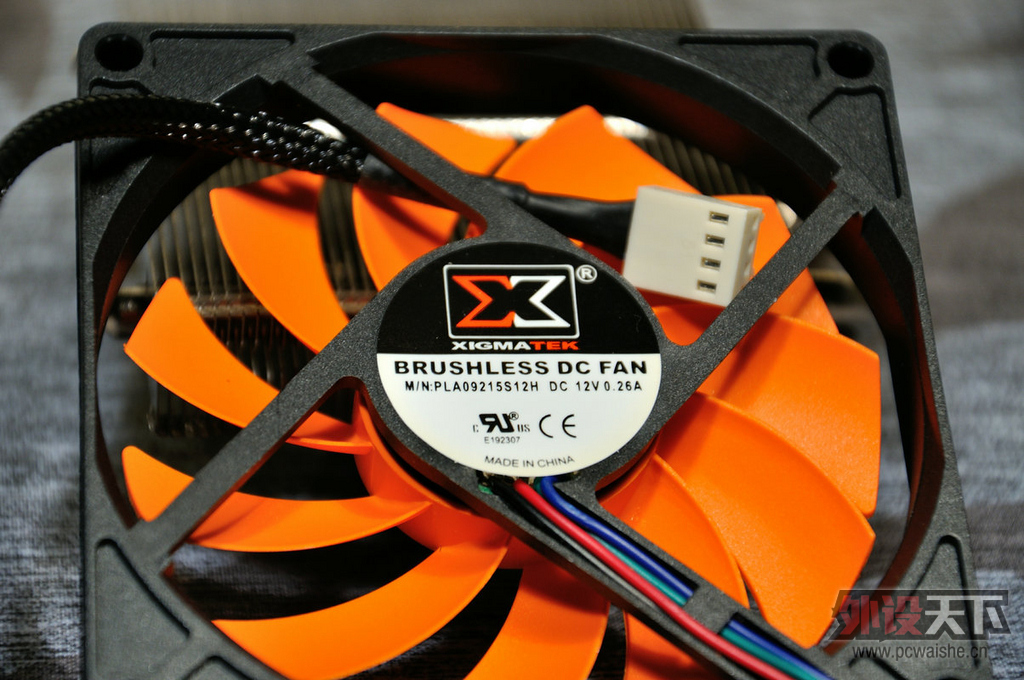

散热器标配一个9015风扇，风扇转速1200-2800，风扇支持PWM调速。


散热器本体图赏：

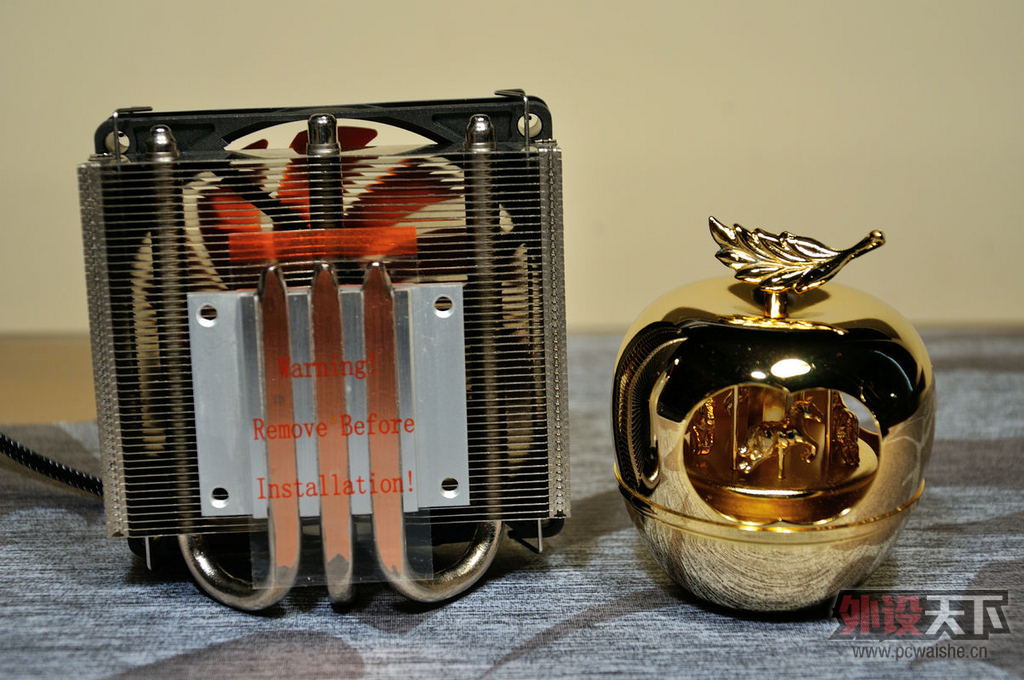

接下来我们来看看LD963的本体部分。


LD963采用三根6MM热管，热管没有做等效处理。

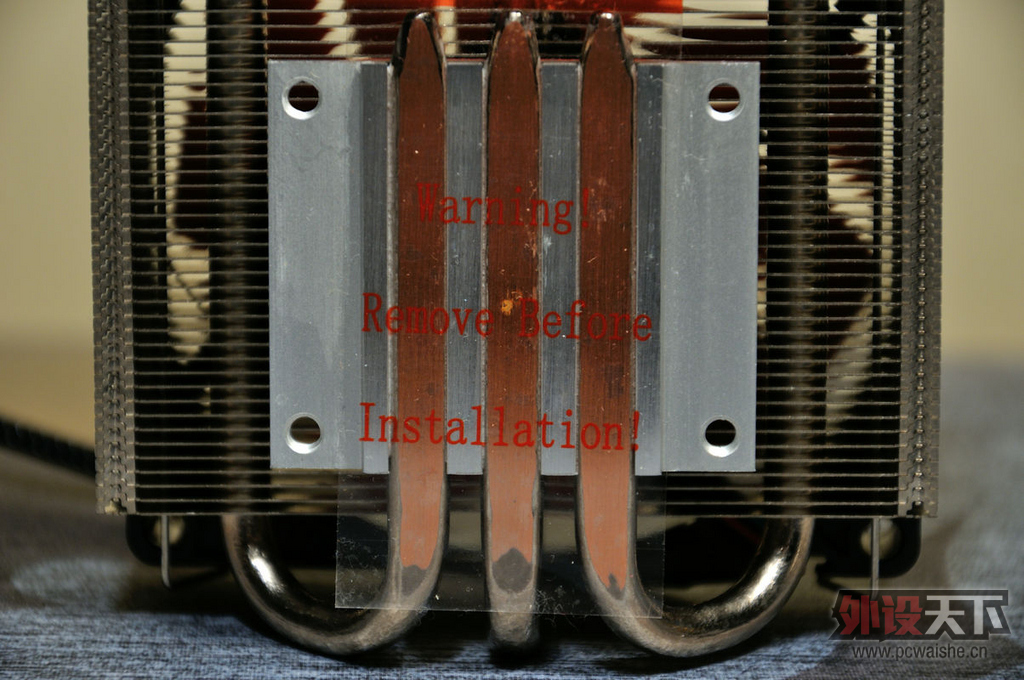

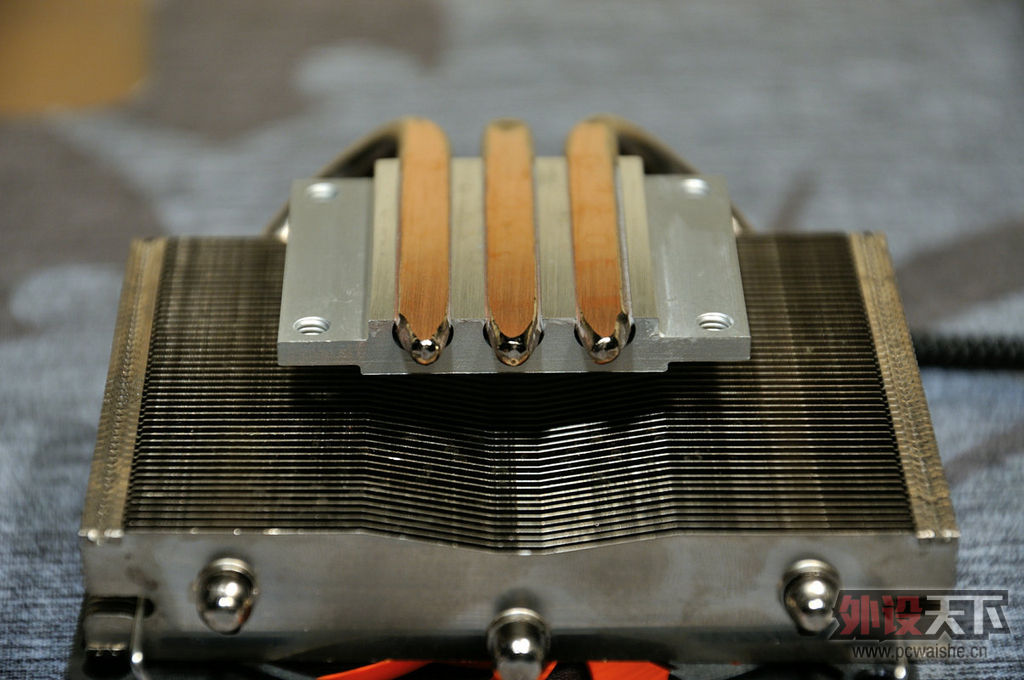

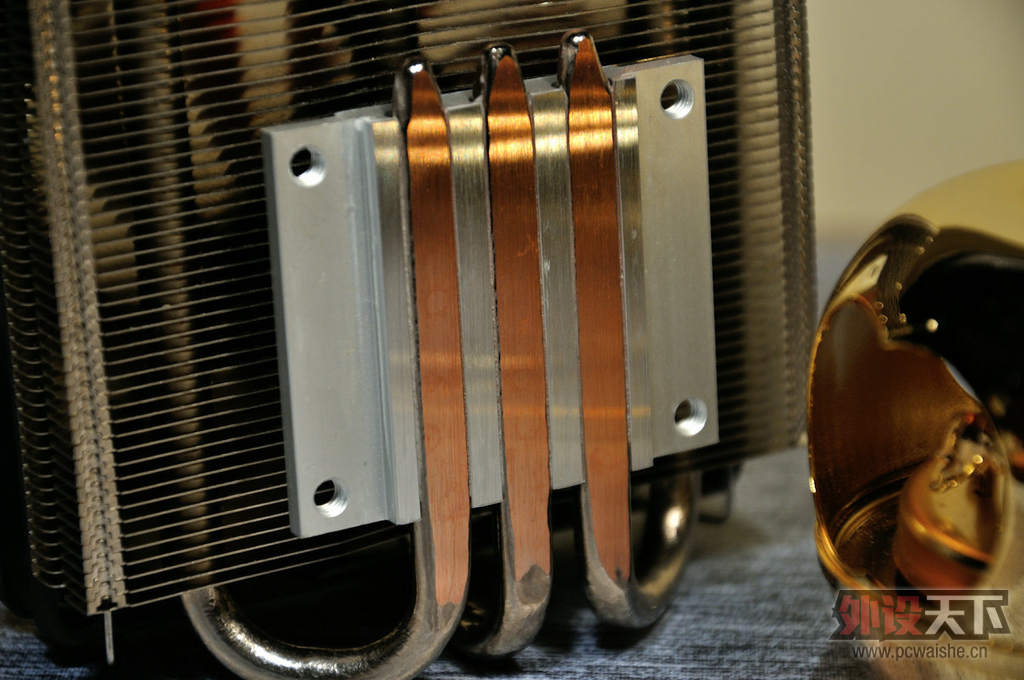

散热器底座采用热管直触工艺。


底座未做镜面处理，可以看到颇多的打磨痕迹。底座与热管之间看的不是很清楚，不知道是不是有做过焊接，不过由于采用热管直触了，焊接的意义不是很大。

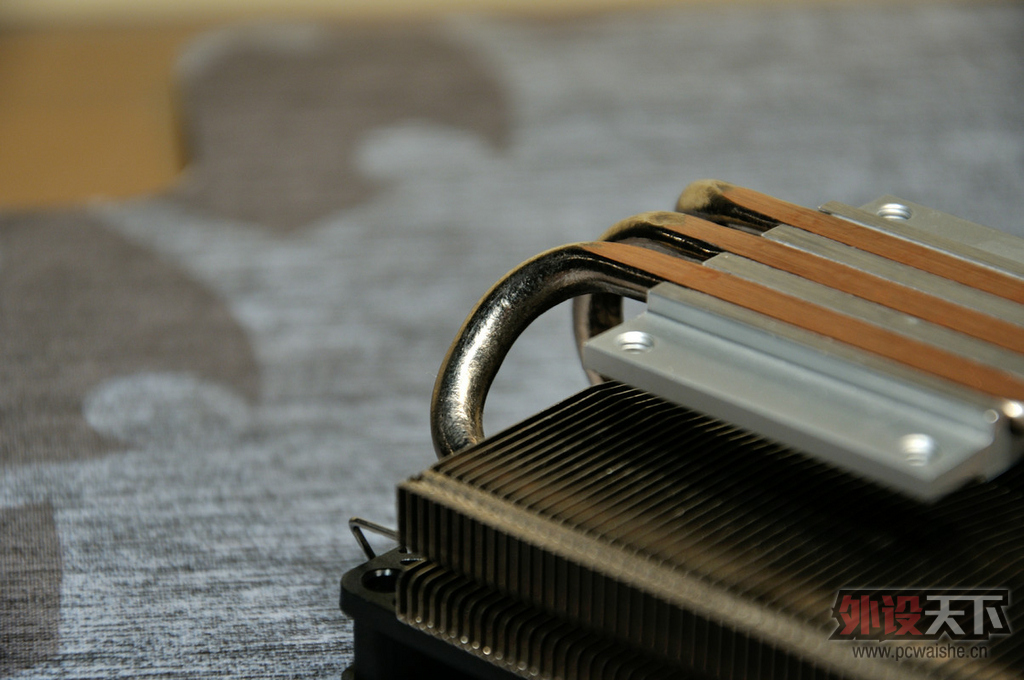

热管的烧结端藏在底座下面，切口比较整齐，做工还行。

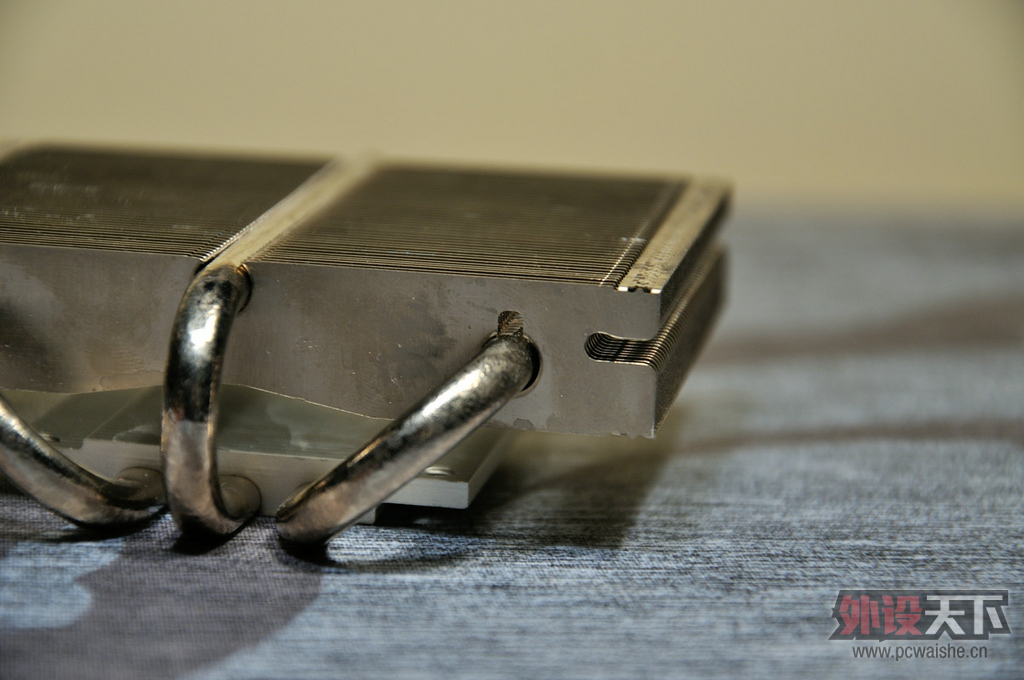

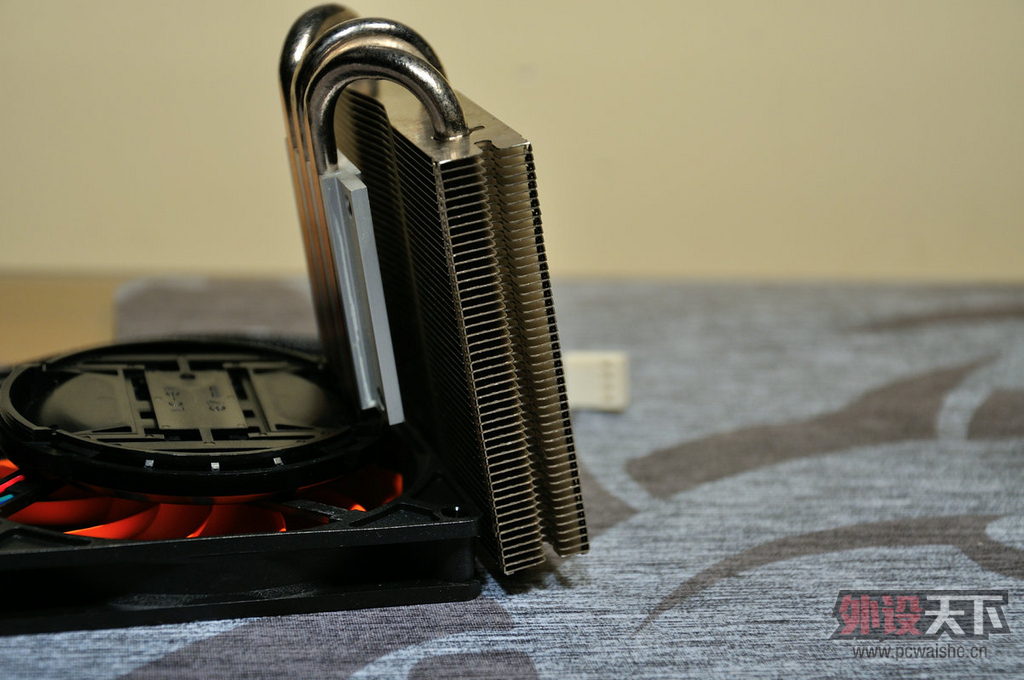

热管弯折处理的比较好， 热管整体比较圆润顺滑。

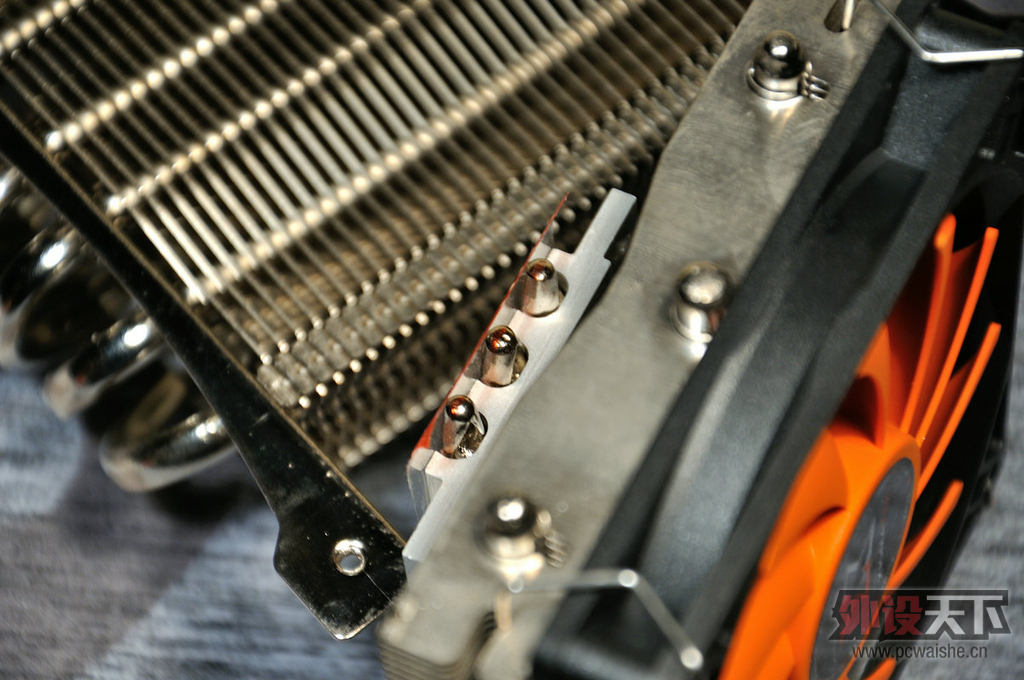

热管与鳞片之间采用的是回流焊工艺，透过回流焊孔可以明显的看到焊锡痕迹。

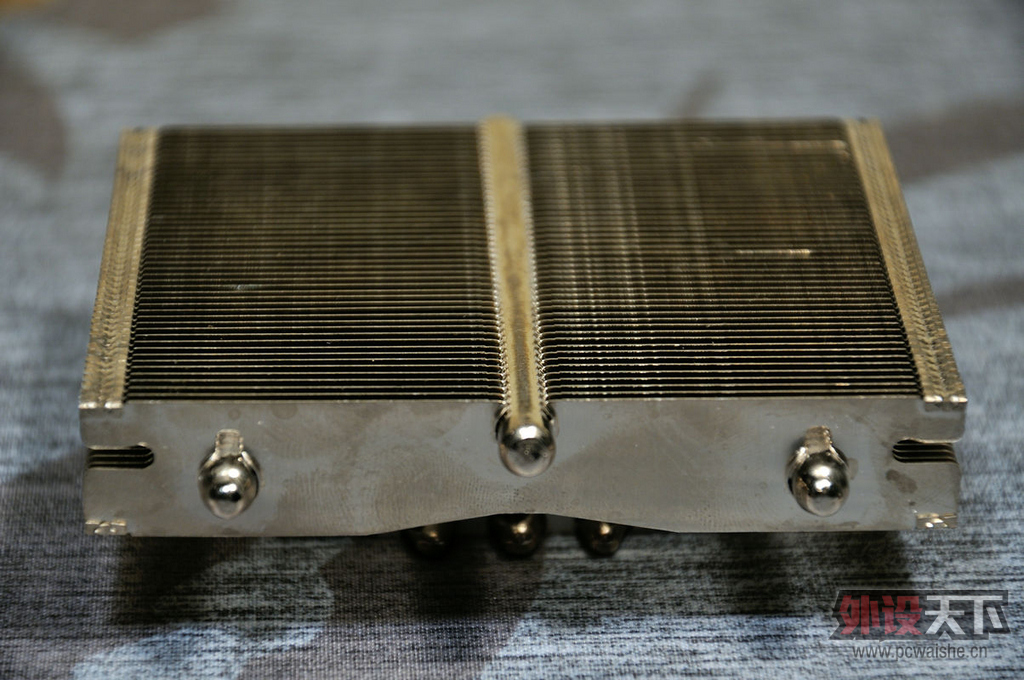

散热器离底座较远一面两侧各有一排扣FIN。


离底座较近的一面两侧也同样有两排扣FIN。


散热器侧面没有做任何扣FIN。

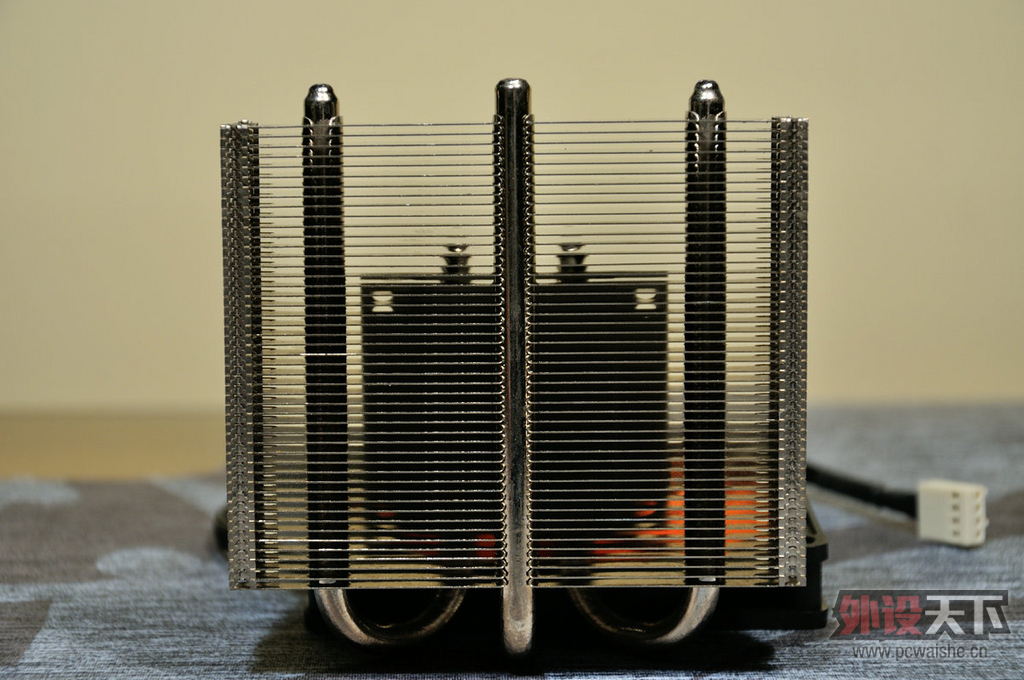

散热器整体鳞片间距控制的很好， 非常均匀。

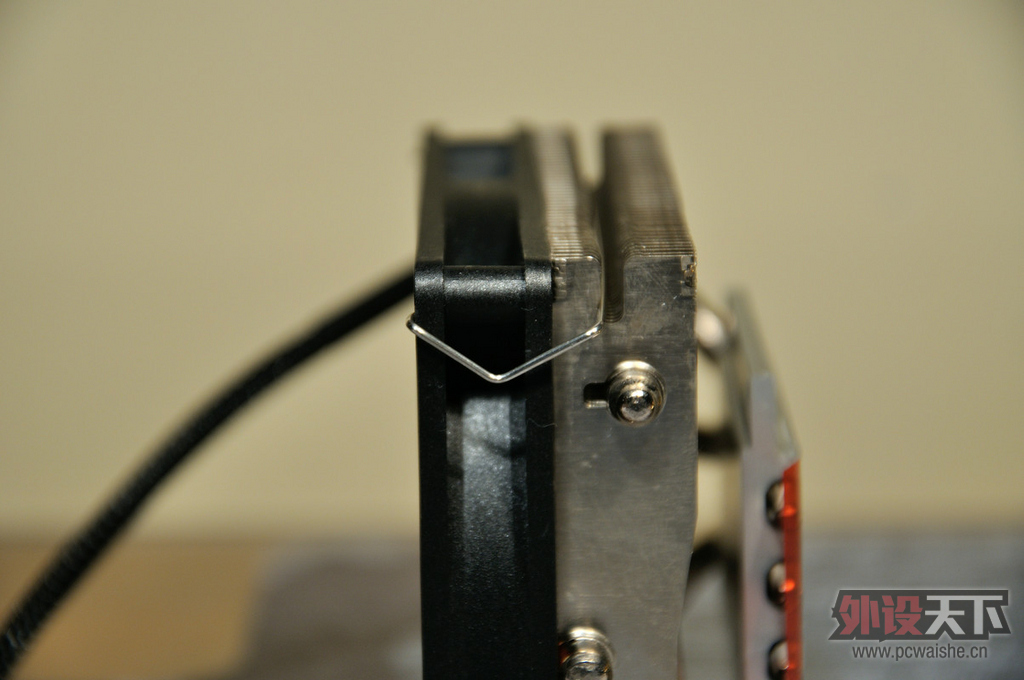

散热器风扇出厂时就已经装好，可以看到采用的是钢丝扣，扣子扣在风扇顶部，这样的好处是不需要考虑风扇螺丝孔之间是否有加强柱，可以兼容所有的9015风扇，缺点是只能使用9015折一个规格的扇子。

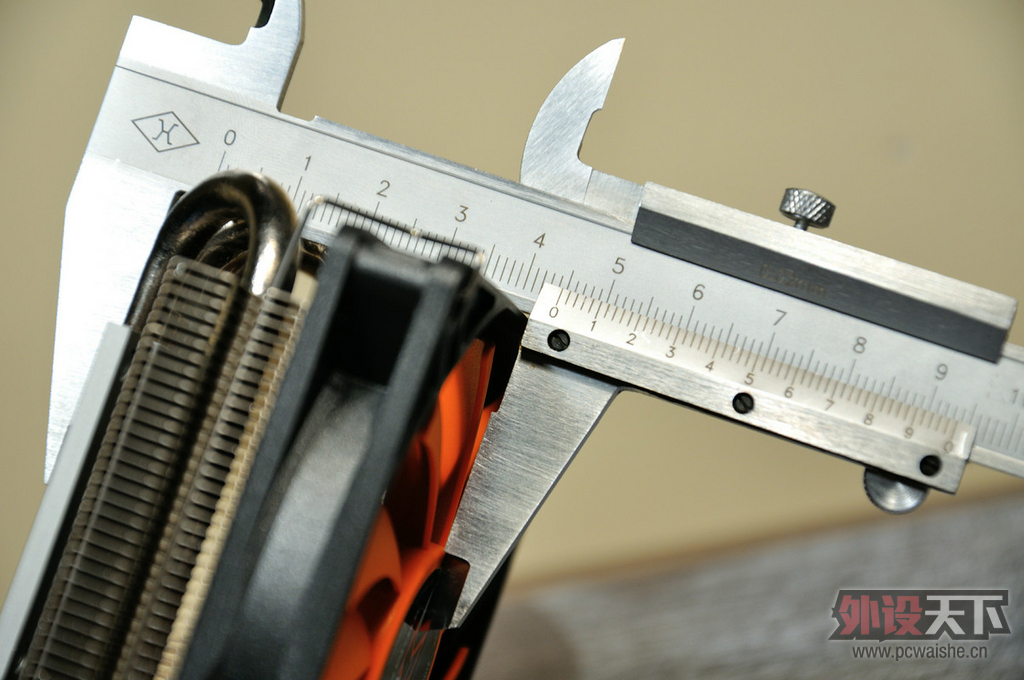

装上风扇后测量了一下，整个散热器焊风扇高约为44.5毫米，与标称相符，这个高度应该已经低于原装风扇了。

茶茶121

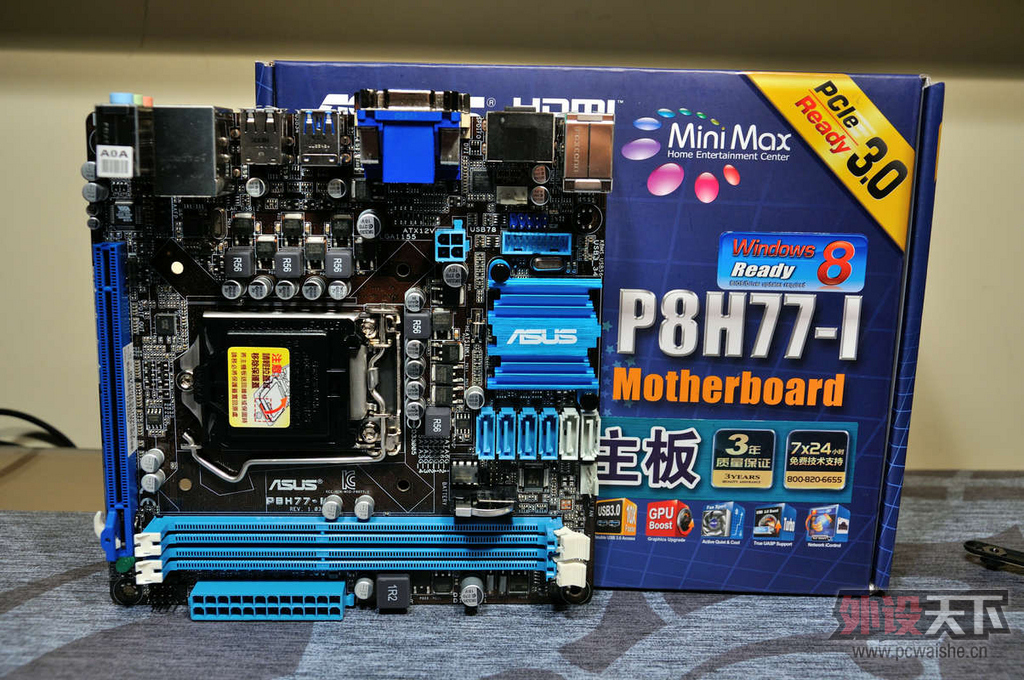

HTPC的散热器安装和兼容性测试由于我没有AMD平台，仅能针对1155平台进行测试，测试主要针对内存/PCI插槽的安装兼容性。ITX主板相对于ATX主板来说，CPU底座位置变化较多，厂商经常会根据自己的设计微调。我选择的华硕H77I是目前较为常见的一款ITX主板，CPU位置与现在常见ITX主板相仿，离PCI槽和内存槽都很近，所以在安装兼容性方面具有一定的代表性。



平台安装测试：
首先是扣具安装图。


下图中可以看到LD963不会挤占到PCI槽。

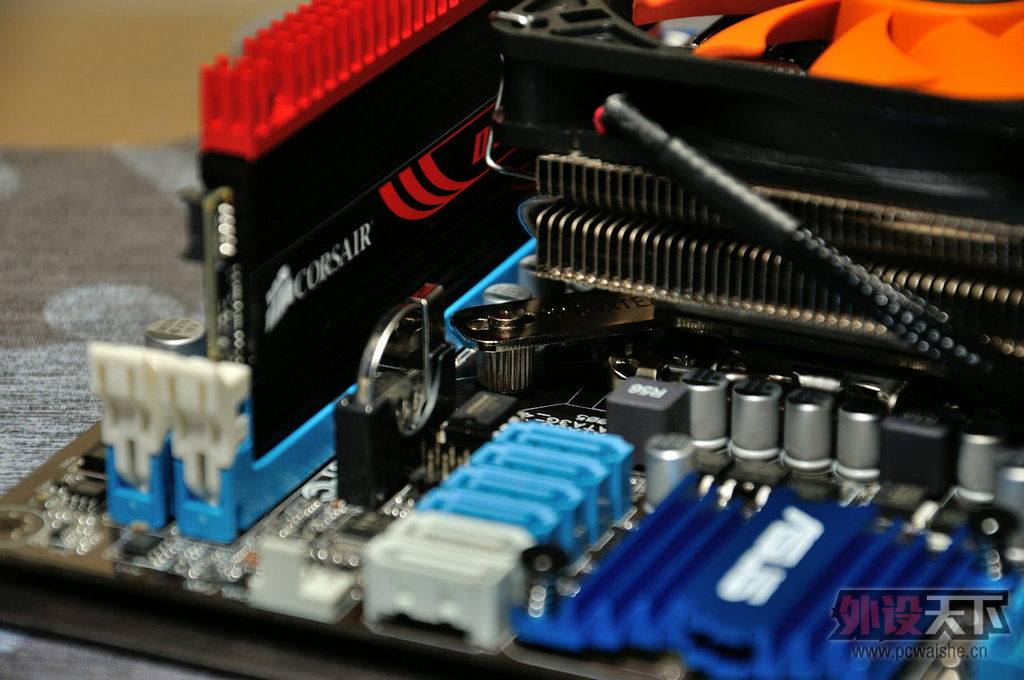

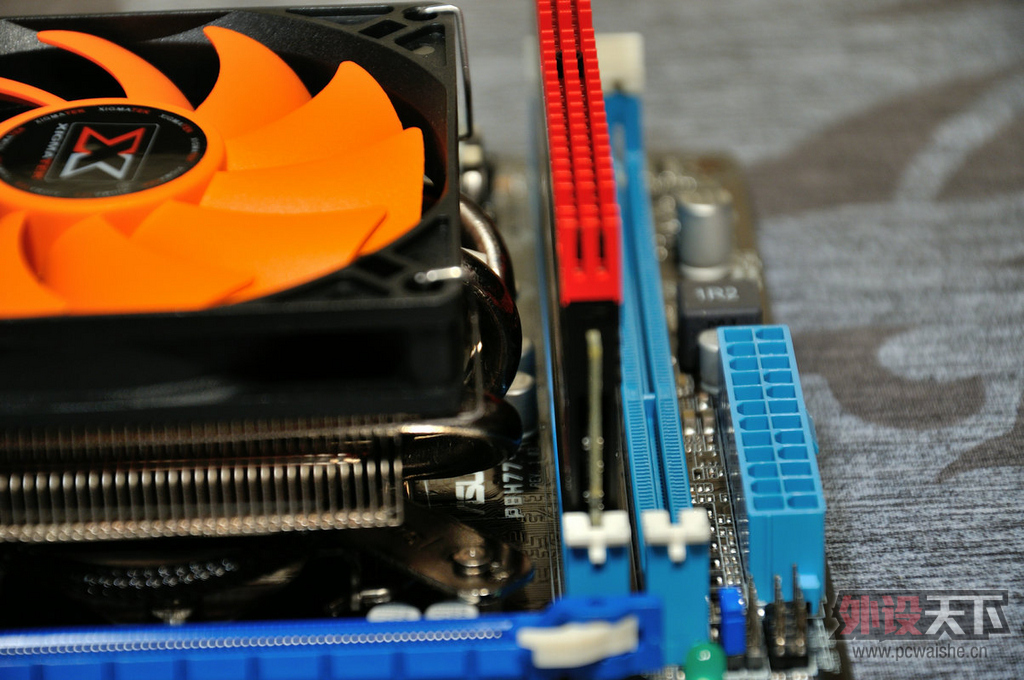

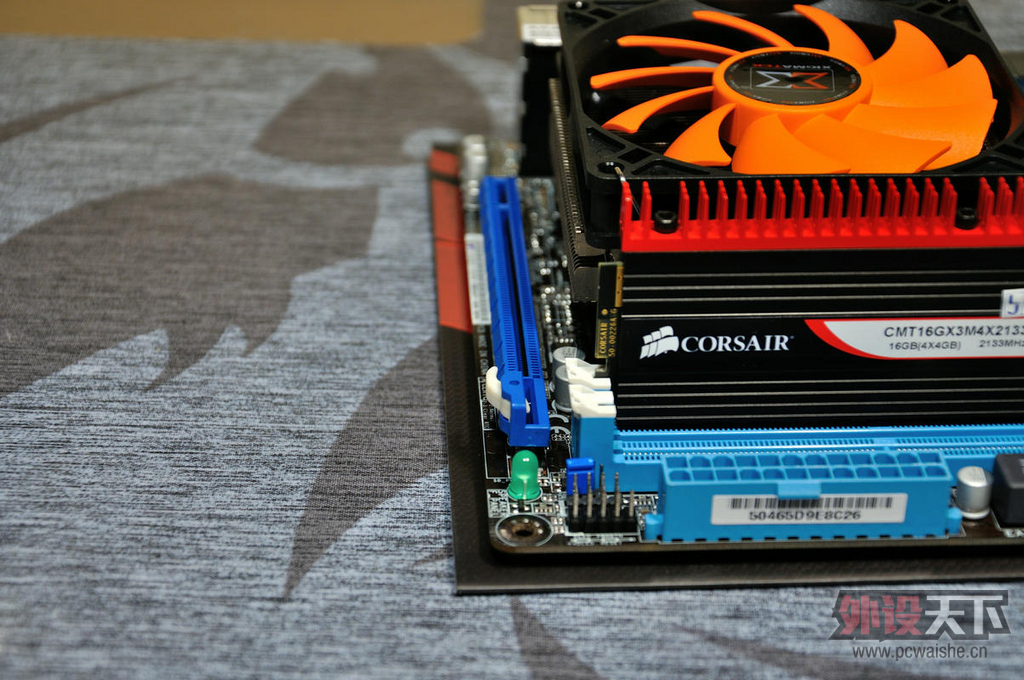

LD963对内存也很友好，不会对内存的安装造成影响。

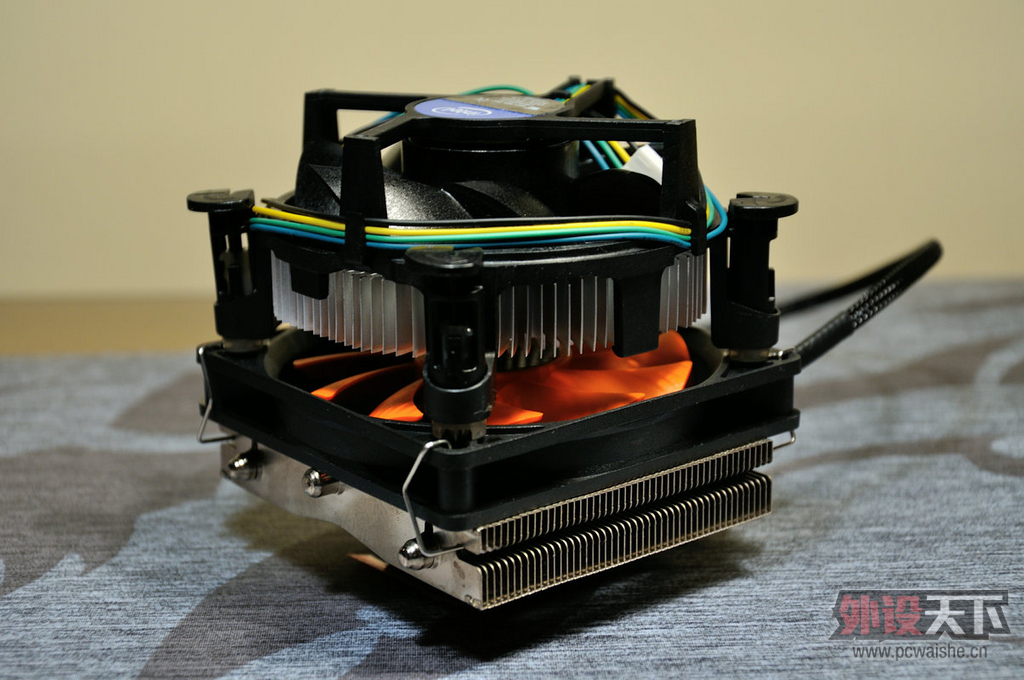

下图中可以看到，LD963的尺寸与INTEL原装散热器基本相同，所以在实际使用中可以达到很好的兼容性。

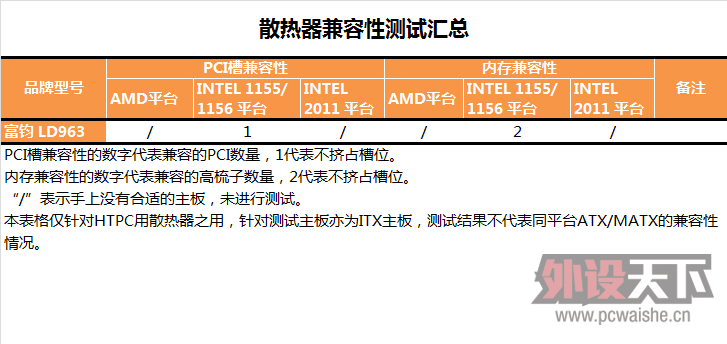

最后我们来看一下LD963的兼容性情况汇总：

茶茶121

测试平台及风扇等概况：

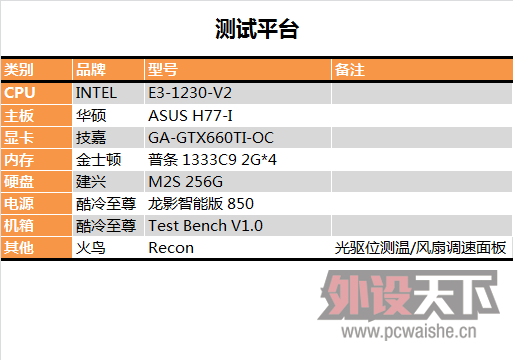

本次测试的测试平台：

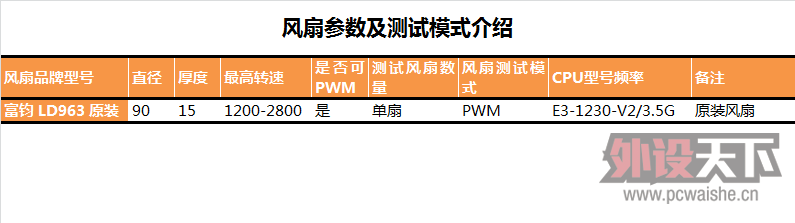

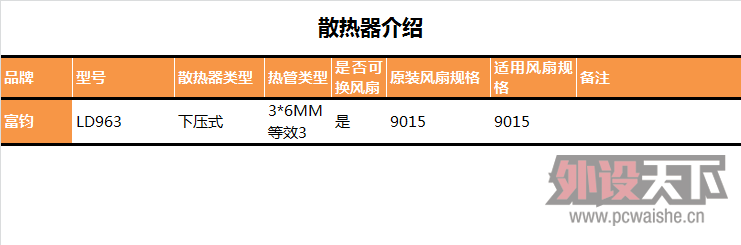

散热器和所用风扇的简介：

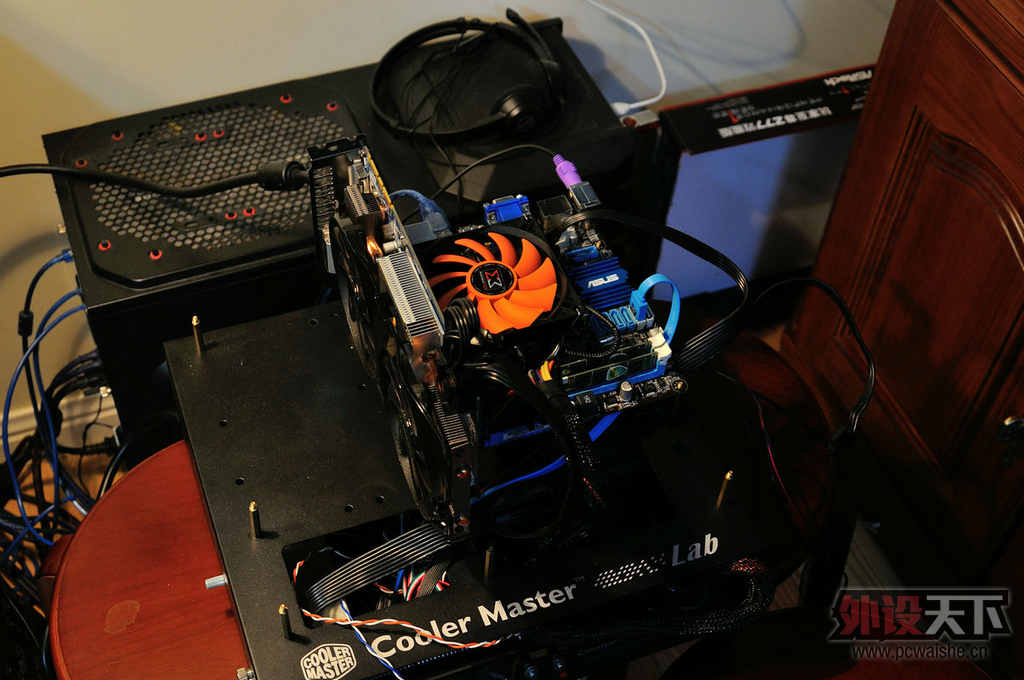

以下为测试平台实拍图：


散热器测试主要是截取CPU表面温度和风扇转速，检测的时间是CPU满载或待机约5-7分钟后。为了保证待机测试的可参考性，我全部都是在满载测试后才截取读数。硅脂一般我会涂的偏厚一些，以免厚薄不均影响测试。散热器评测所用硅脂均为酷冷的E1。


测试环境及结果：

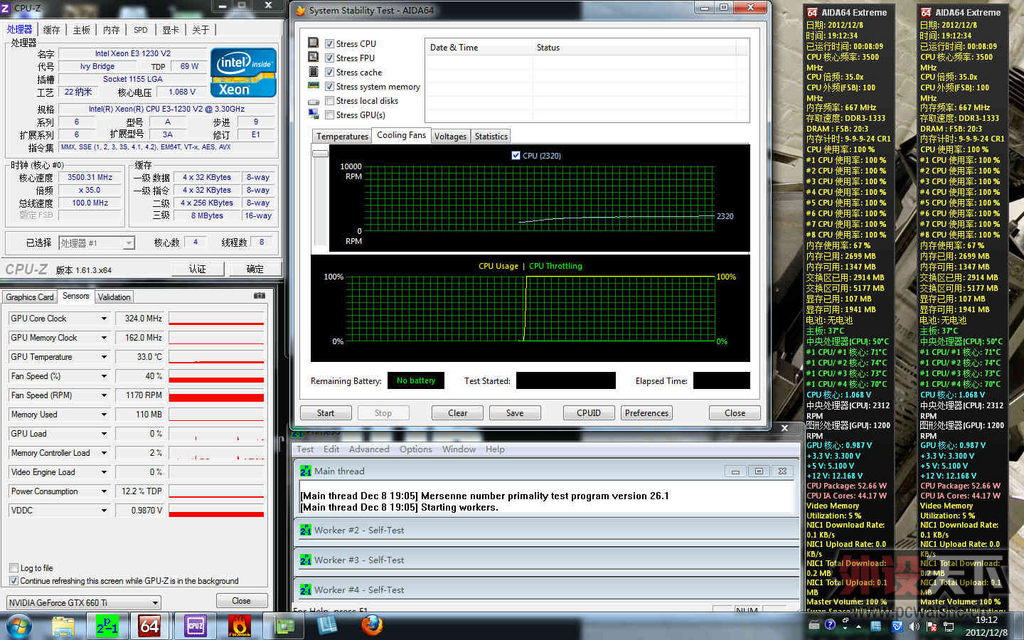

测试1，原装扇，风扇PWM。CPU频率3.5G，室温图漏了拍照，当时的室温约为25度。

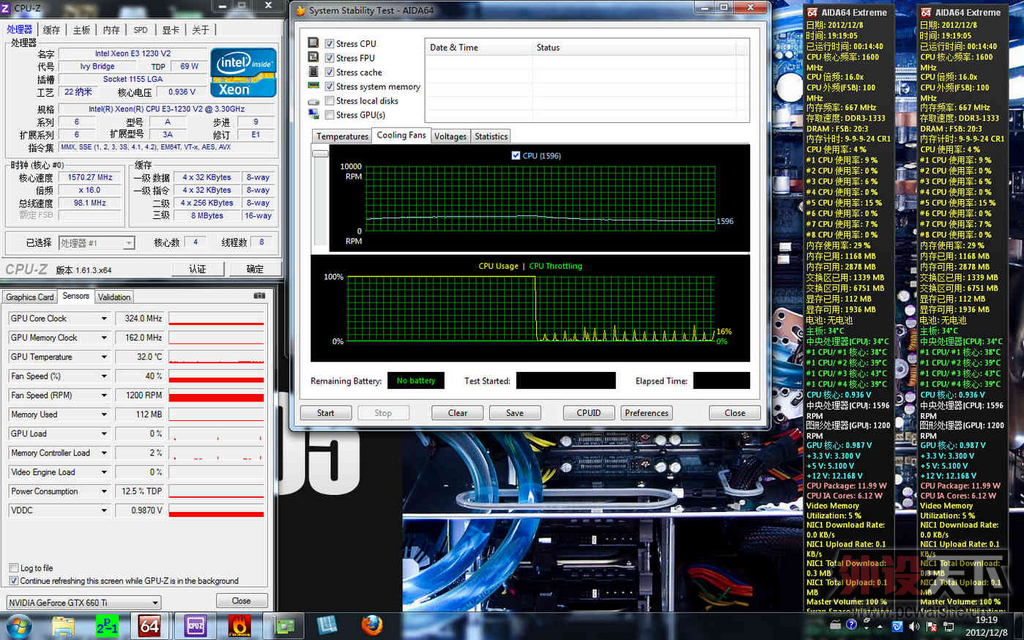

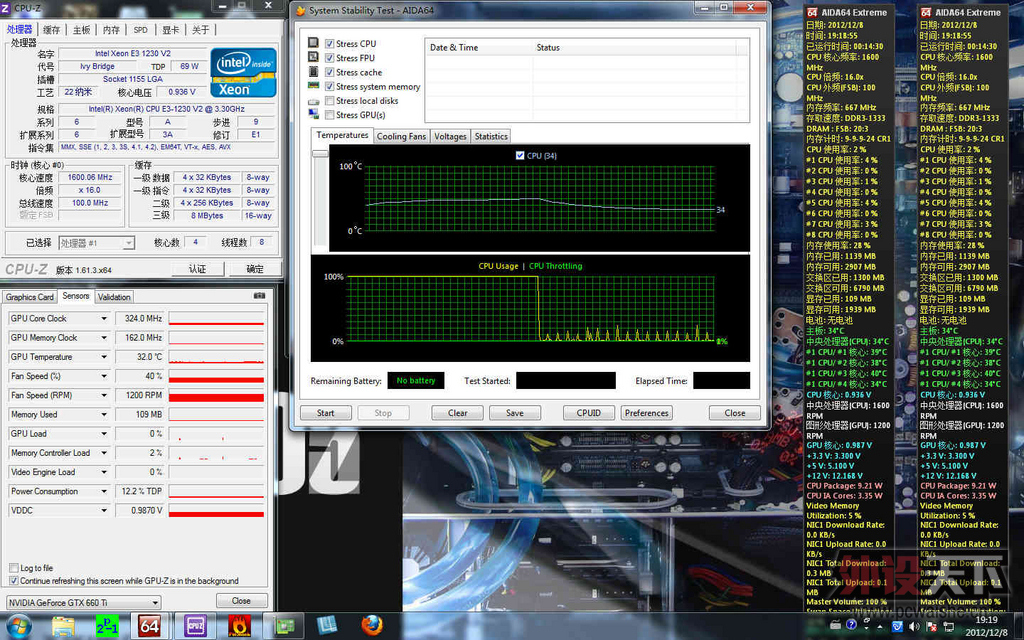

待机温度34度，风扇转速1596。

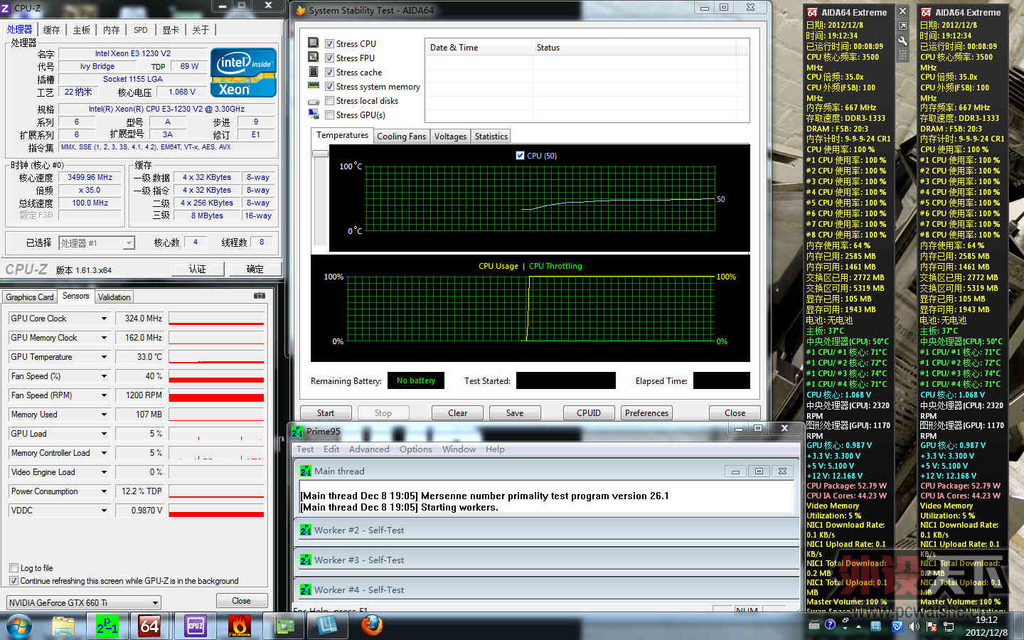

满载温度50度，风扇转速2320。

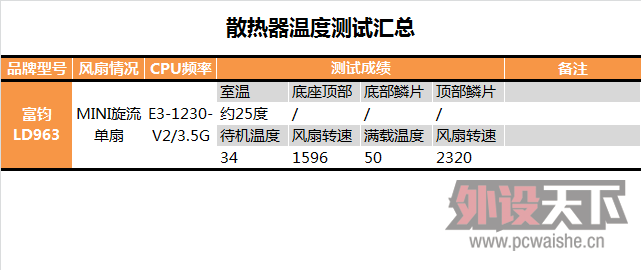

最后我们来简单回顾一下本轮测试的项目和最终的测试成绩：

茶茶121

关于散热器的性能：
LD963可以在25度的室温下把E3-1230-V5满载压制在50度，这个成绩对于这么小的体积来说还是比较令人满意的。不过由于采用9CM的扇子，满载时转速较高，还是有一些噪音。

关于散热器的做工：
LD963的做工给人整体感觉还是比较扎实的， 鳞片采用回流焊，鳞片也比较厚实。采用热管直触应该也是由于售价较低，成本所限。

简单总结：
其实细心的同学应该已经发现了，LD963就是凄惨红沙漠之鹰2里的标配散热器，对选择那款产品的同学也可以参考一下。LD963在他那个体积上能做到这个性能已经很不容易了，尤其是这个的预计售价就是1XX。44MM的超薄设计也能兼容大量的HTPC，不过产品受制于9CM风扇，满载时噪声会比较大，所以建议不要配置太高的CPU（E3/I7都不是很推荐，有点吵）。其实对于HTPC来说高性能并不是他的初衷，在融入居家环境的前提下提供一个平衡够用的性能即可。

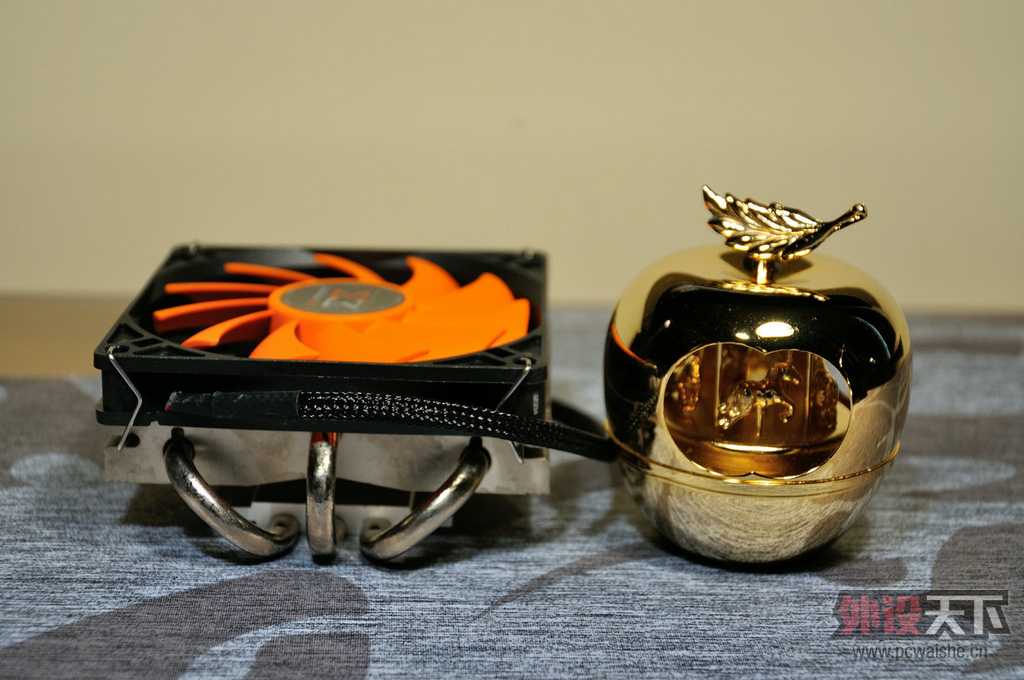

最后是惯例的图赏时间：






谢谢欣赏

茶茶121
