【茶茶】五风扇阵列的大板砖，GA-GTX680SO开箱简评（非转载）

茶茶121 · 发表于 2012-12-19 15:27

本帖最后由茶茶121 于 2012-12-20 11:33 AM 编辑

GA-680SO可以说是今年出的显卡中最为奇葩的，五风扇阵列在显卡中算是第一个吃螃蟹的，那么这张卡究竟能不能给我们带来一些惊喜呢。今天就为大家带来一个简单的开箱评测。

显卡包装和附件：
680SO采用纸盒彩印包装。

按照技嘉包装的惯例，外盒仅用于装饰，真正起到保护作用的是内盒。

打开内盒就可以看到今天的猪脚正躺在静电袋里。

680SO的附件就很简单了，说明书，光盘，两根4PIN转8PIN的线。感觉附件还是太过简陋了。

显卡本体图赏：

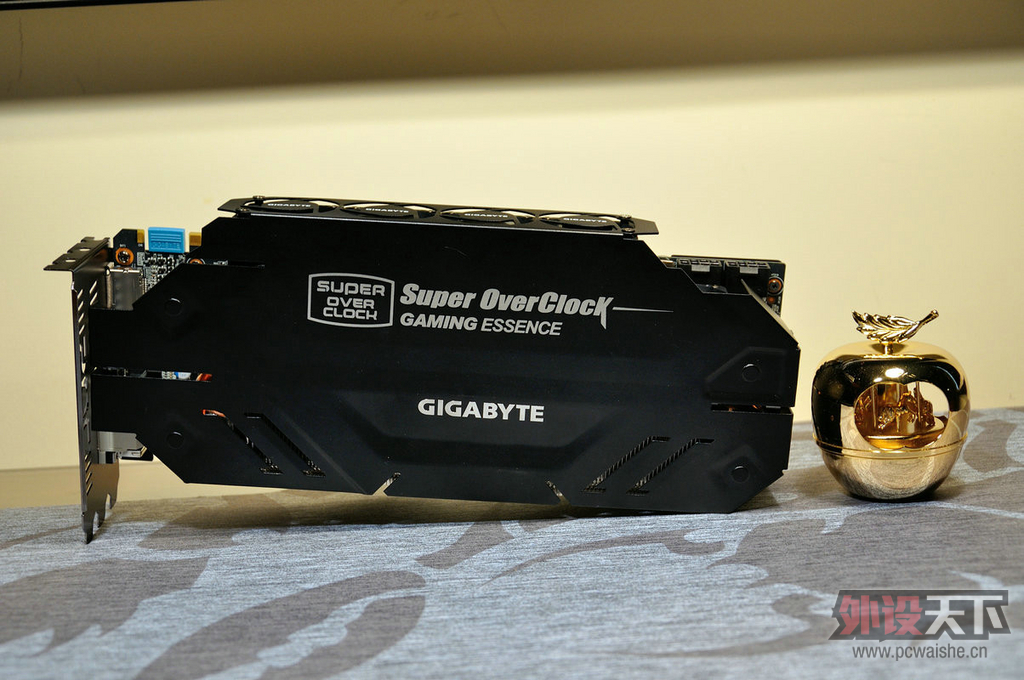

显卡散热器使用一个金属外壳包覆，这也是我第一次看到技嘉采用金属外壳。拿出680SO的时候就很明显的感觉到这张卡的沉重和庞大，我从来没见到过做的如此夸张的卡。

显卡顶部就可以看到五风扇的散热结构，采用的是吸风散热的原理，从主板侧吸风向上排出。整个显卡的厚度达到满满的三槽。

翻到显卡背面，技嘉终于也开窍开始做背板了，这样就看不出显卡的用料如何，不过4颗去耦电容的位置还是做了镂空。

下图可以看到显卡风扇的布局，靠显卡供电位置的那颗风扇比其他风扇更低，方便供电线的拔插。顶上的4颗扇子稍稍向显卡背面的方向倾斜，以便尽可能的融入机箱风道，照片中显示的不是很清楚。

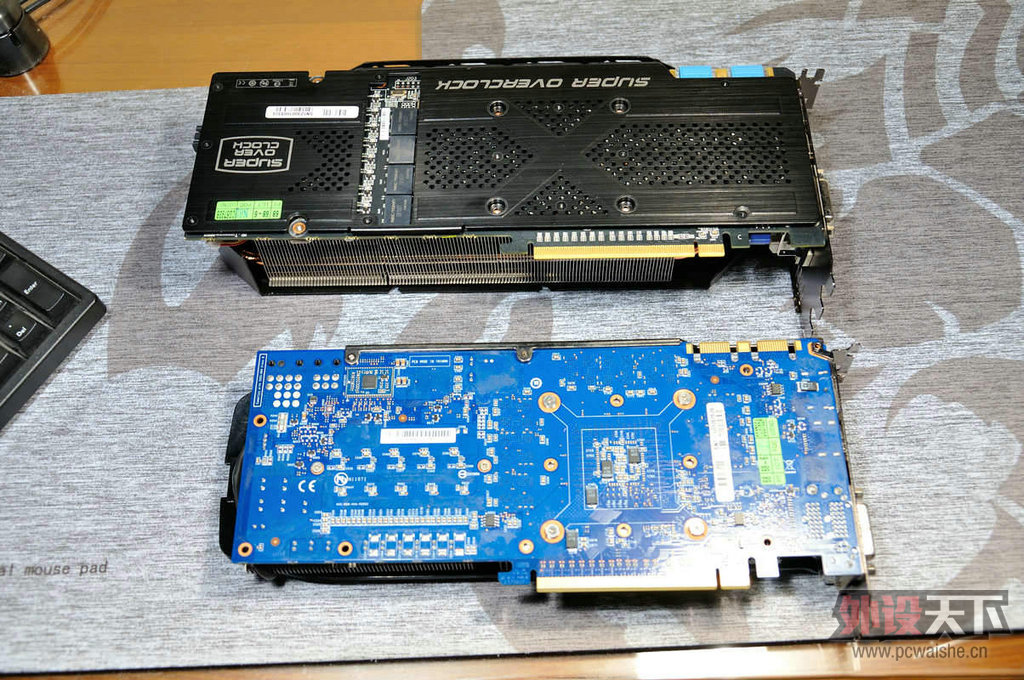

我们和采用公版PCB的680OC作一个比较，680SO真心是个大个子。

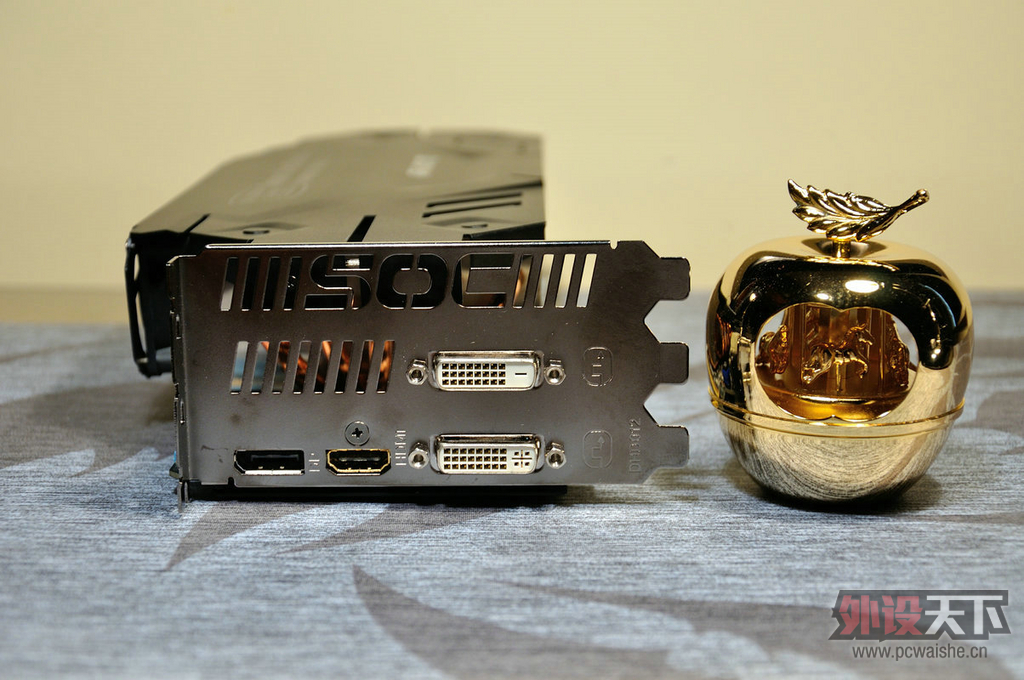

视频接口部分为DVI*2，DP*1，HDMI*1非常中规中矩的公版设计，支持3+1屏输出。

680SO有两个金手指，可以支持4-WAY交火。可以看到显卡电容采用的是尼吉康的LF系列。PCB技嘉也是首次放弃天蓝色，尝试使用深色的PCB。

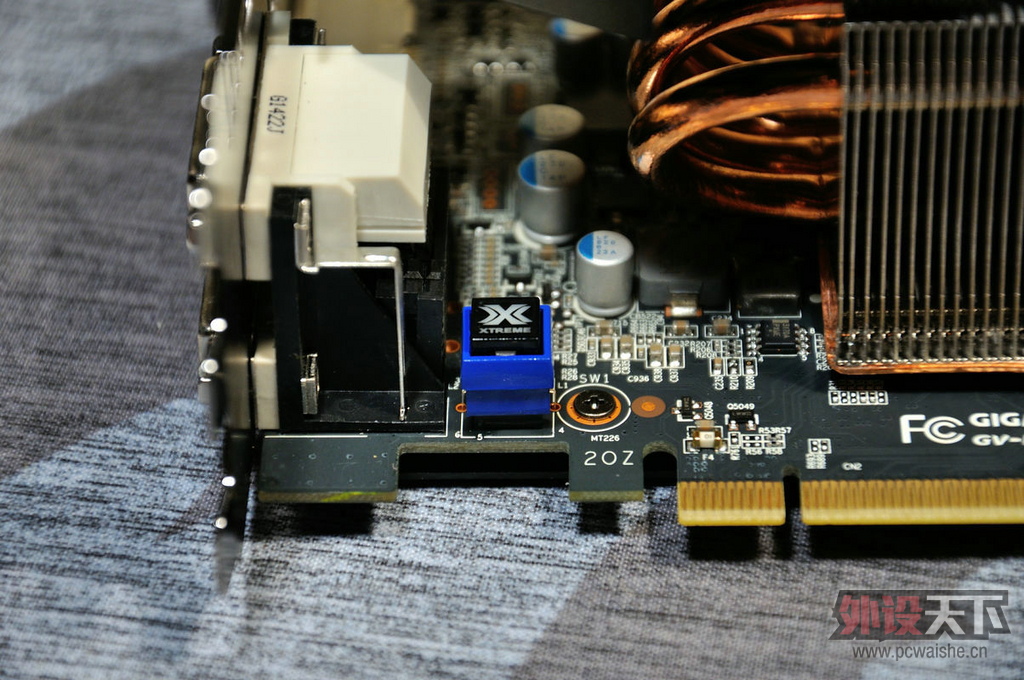

显卡底部有一个BIOS切换开关，用于切换普通BIOS和液氮超频专用BIOS，方便喜欢上炮的骚年使用。

风扇接口由两大一小三个，全部支持PWM调速。

显卡本体拆解：

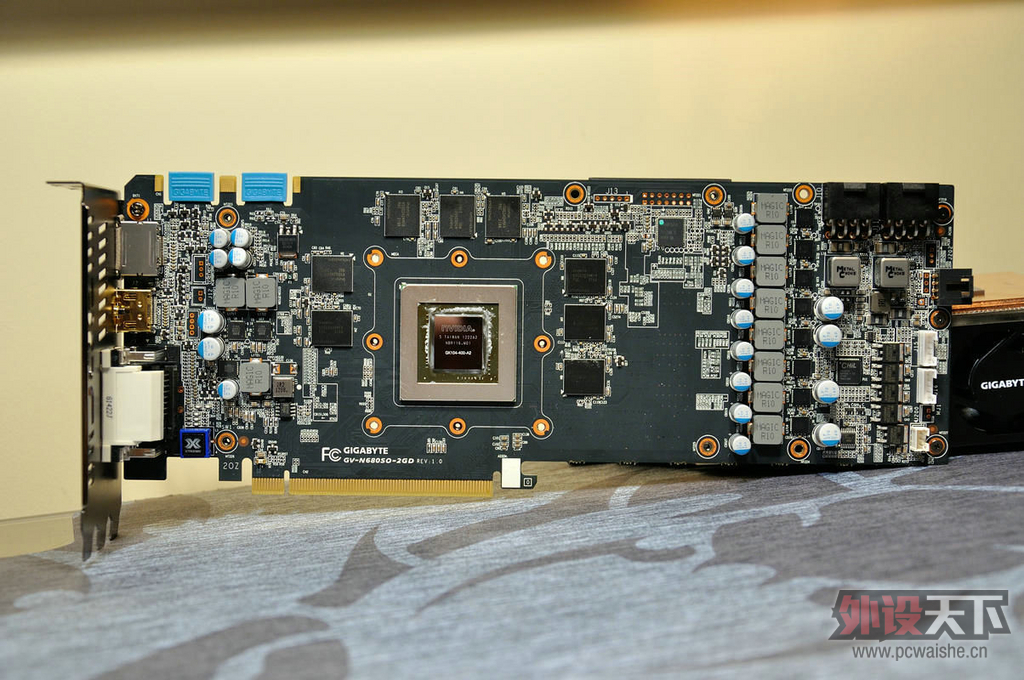

拆开显卡散热器，680SO的PCB便呈现在眼前，最令我惊讶的还是散热器，感觉跟块砖一样厚实。

680SO算是今年少数几张还能谈得上做工不错的N卡，某人投身网卡事业令今年的显卡直接走向了缩水的极端。

PCB背面最大的亮点就是四颗去耦电容，今年已经很少看到元件密度如此高的PCB了。

显卡背板为铝制，采用阳极黑化处理，不过感觉背板薄了一些，装饰意味偏浓。

显卡PCB图赏：
这个部分我们就对显卡PCB的细节做一些简单介绍，显卡的核心供电为8项，位于显卡外接供电侧，避免有大电流经过的核心供电部分影响视频输出质量。

显卡外接供电为8+8PIN，保证显卡在超频时能够得到充足的电流。

外接供电下面可以看到，在供电口和核心供电之间有两颗电感在内的电路为显卡把第一道关，在电感上下两侧各有两个保险丝，显然这是为了应对极限超频避免显卡过载时发生危险情况。

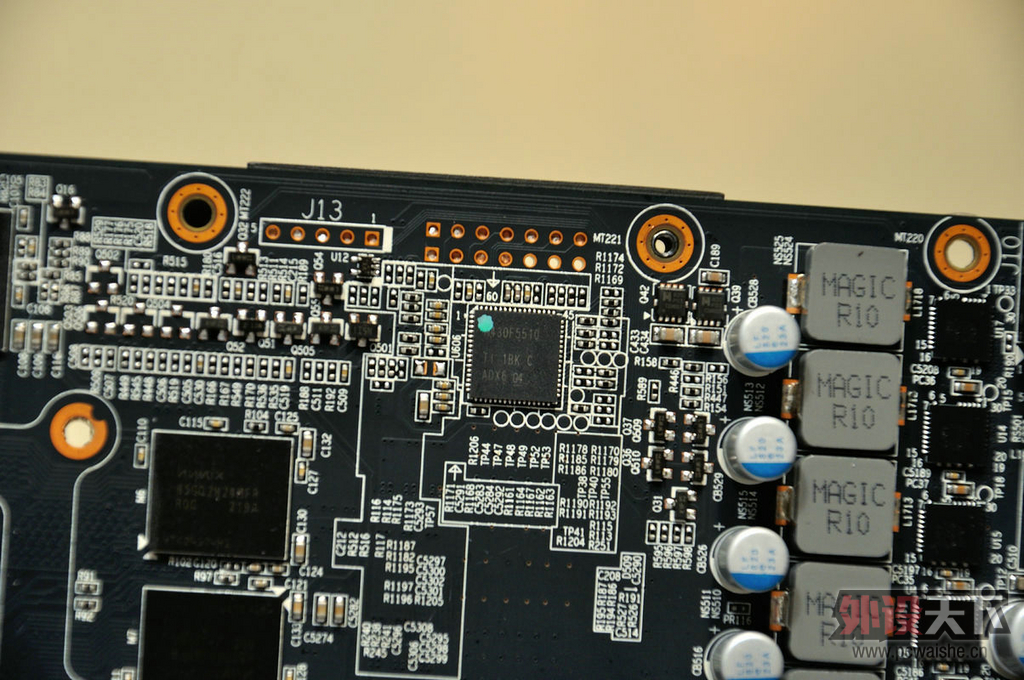

显卡的供电芯片为CHiL的CHL8318，最多支持8项供电，所以核心的供电方式为现在高端板卡常见的数模混合（数字PWM芯片+传统模拟电路），供电部分全部采用尼吉康的LF系列固态电容，MOS为来自IOR含DRIVER的一体式DrMOS。在供电芯片左侧可以看到每个风扇供电都对应一颗MOS，可见680SO可以支持相当暴力的大功率风扇。

显卡上还有一个德州仪器制造的M430F5510，具体用途我也不是很清楚。

显卡采用的是台湾制造的GK104，规格没必要多介绍了吧。

显存来自海士力，显存频率6200，总容量2G。

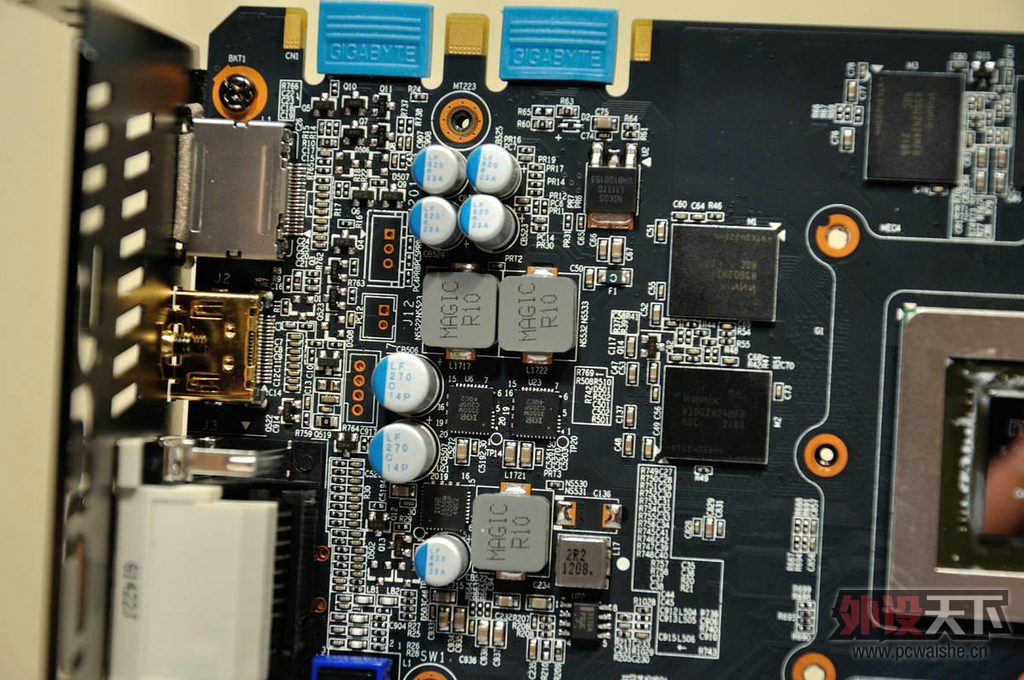

显存供电为两项设计，同样采用尼吉康固态电容和IOR的DrMOS。用料标准和核心相同，保证显存超频。IO供电在显存供电下侧，采用和核心相同的用料标准。这个部分用料绝对是少见的豪华，一般相对于核心供电，都会在用料档次和供电设计上做一些简化。视频接口周围可以看到远比公版密集的贴片电容和其他元件，用来滤波保证视频输出的质量。

视频输出部分DP和HDMI有金属罩屏蔽，DVI接口没有做屏蔽。

显卡背面可以看到四颗来自NEC的去耦电容，进一步保证可信电流的纯净度。

核心背面可以看到6颗钽电容，核心与PCI-E槽之间也有密集的元件保证显卡的稳定运行，从电路中包含保险丝来判断，主板PCI-E也为显卡提供部分供电。

显卡背面金手指附近可以看到一颗CHiL CHL8212，说明显卡的显存及IO部分同样采用数模混交的供电设计。

显卡散热器简介：
接下来我们来看看显卡的散热器，5风扇的三槽散热器，重量也是非常夸张。

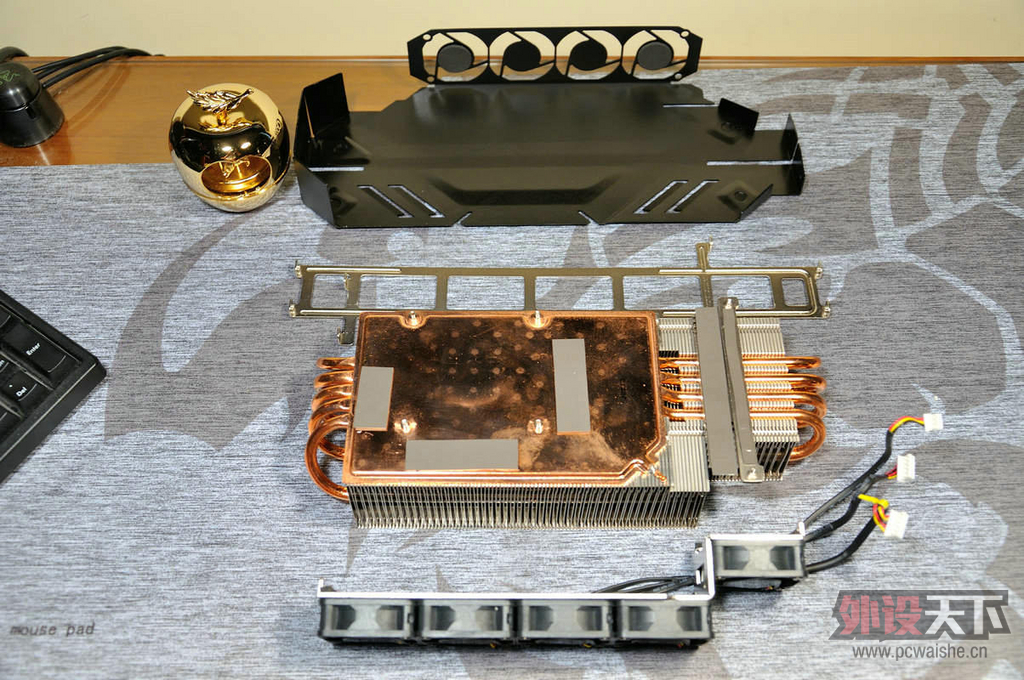

显卡散热器主要分为散热器外壳，外壳固定桁架，散热器本体，显卡风扇四部分组成。

680SO显卡整体相当复杂，拆下来的螺丝应该能有20颗以上，风扇螺丝我只拆了一个，另外4个风扇偷懒没拆。

金属桁架用于固定散热器外壳，并用做散热器外壳的加强筋。

由于680SO的风扇稍有些倾斜，所以在缝隙中有海绵增加密封性。

拆下风扇后可以看到风扇固定在一个一体式的金属框架上。

680SO所用风扇型号为PLA04015S12HH，供电电压12V，额定电流0.21A，直径4厘米。

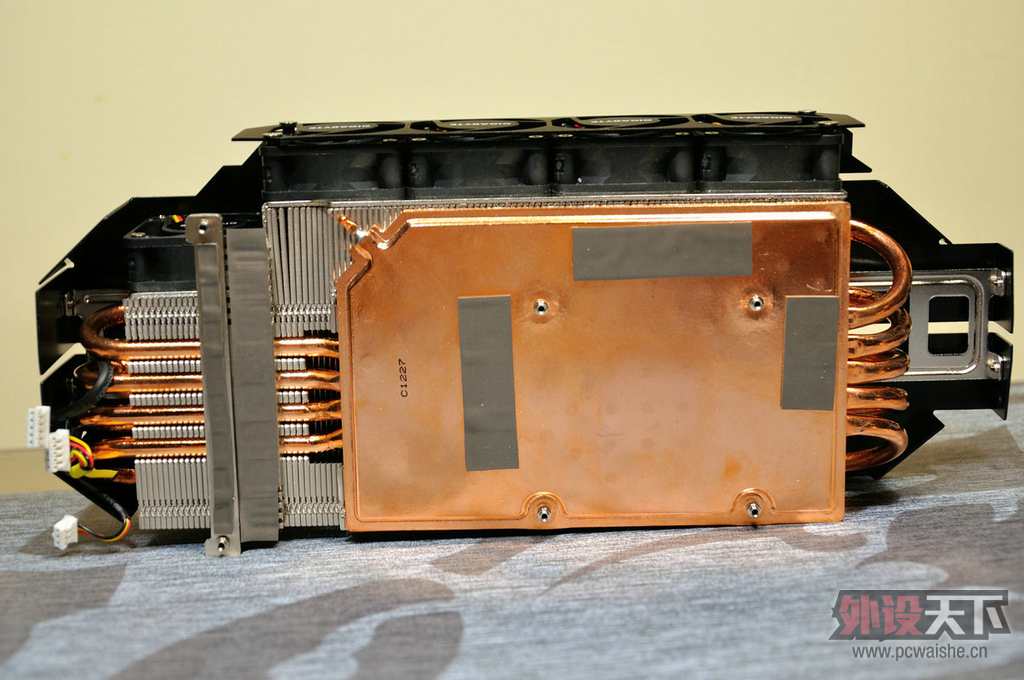

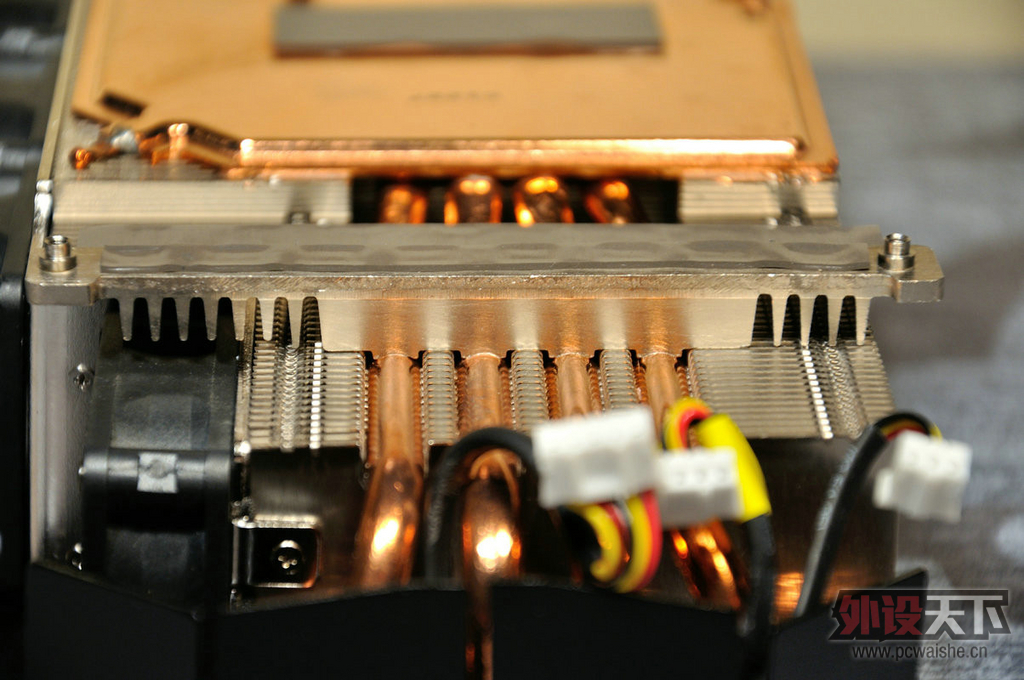

接下来我们来看看散热器本体。下图中可以看到一块超大的均热板。显卡的核心和显存都通过这块均热板进行散热，供电部分MOS和电感都通过导热垫和散热片连接到散热器上，保证显卡主要的发热源都能快速散热。

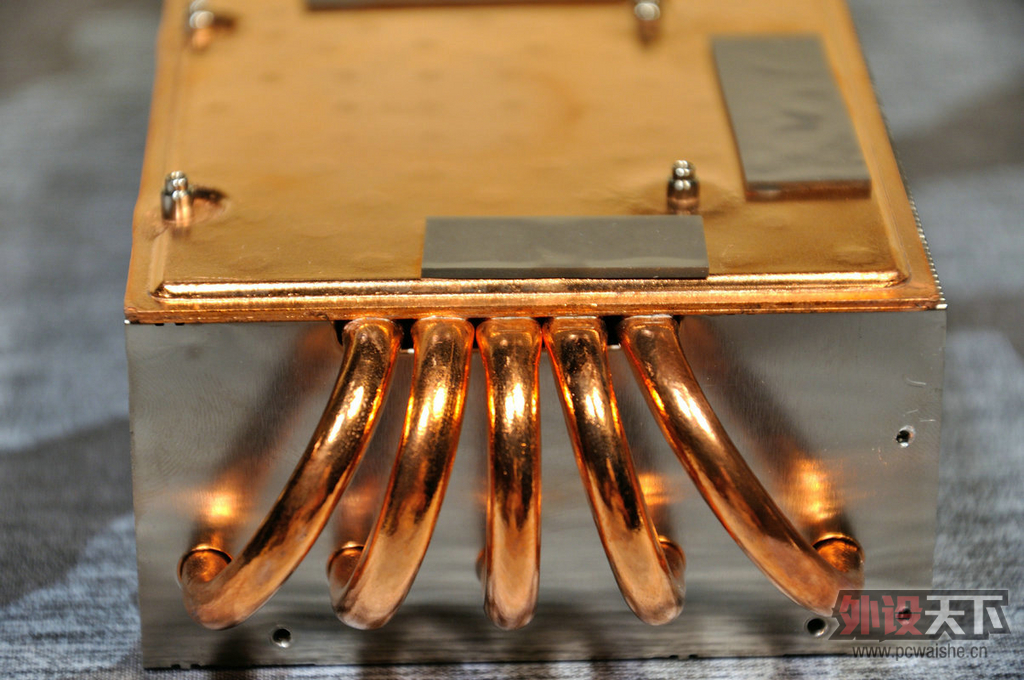

显卡采用均热板+5热管的散热结构，热管离均热板较远用来保证那个部分可以充分散热。其中4根热管呈O型排布，另一根为U型，热管的烧结端应该在热管贴均热板一侧。

均热板靠核心供电侧可以看到一个明显的烧结端，说明这一大块铜板确实是均热板。

热管与均热板之间采用焊接工艺保证紧密结合，焊锡控制的很好，没有明显的溢焊。

核心供电的散热片与热管之间同样采用焊接工艺，接合非常紧密，焊锡控制的很好，没有明显的溢焊。

鳞片与热管之间采用回流焊工艺，保证热管与鳞片间的结合效率。

由于散热器采用的是吸风方案，所以散热器鳞片全部呈U型与前一片贴合，保证鳞片与鳞片之间形成一个密闭的风道。

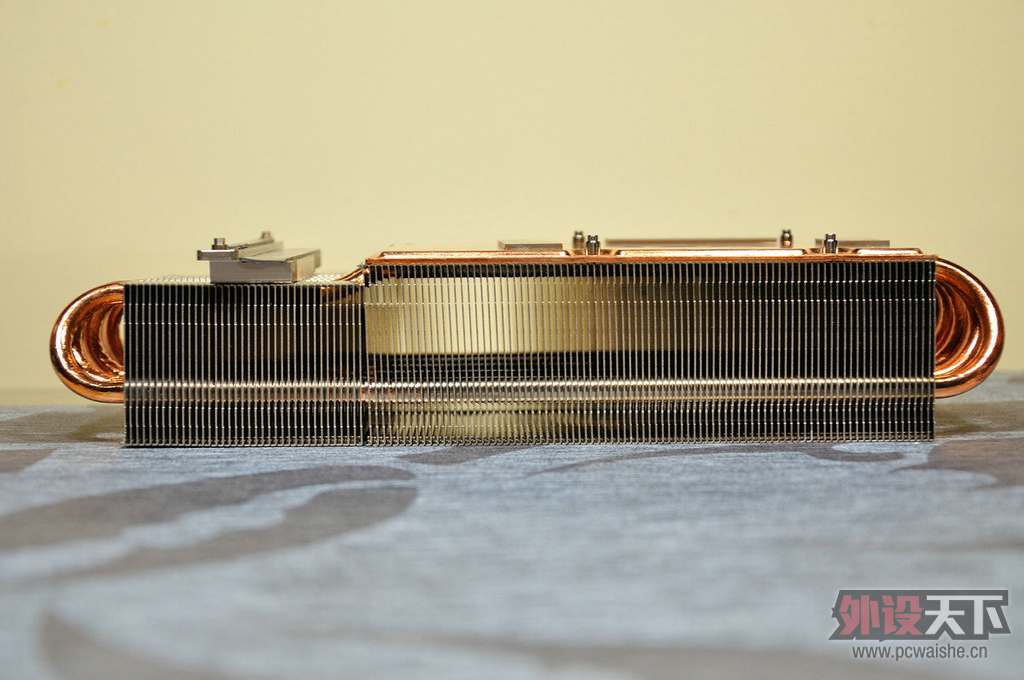

下图可以看到整个散热器是完全用满了整整三槽，绝对是块大板砖。鳞片整体间距控制的非常均匀。

除了依靠与热管之间的焊接，鳞片上还有两排扣FIN辅助固定。

显卡简单测试：

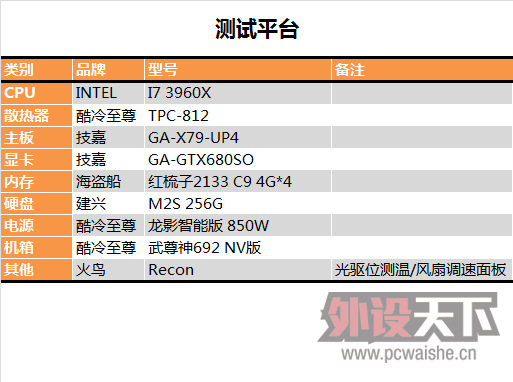

让我们来看一下本次的测试平台：

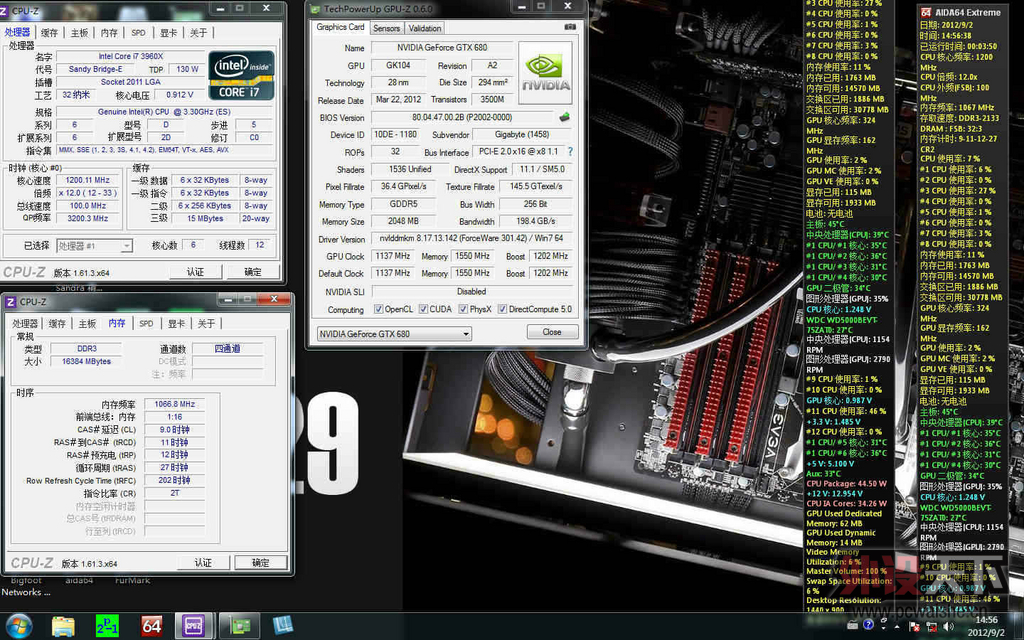

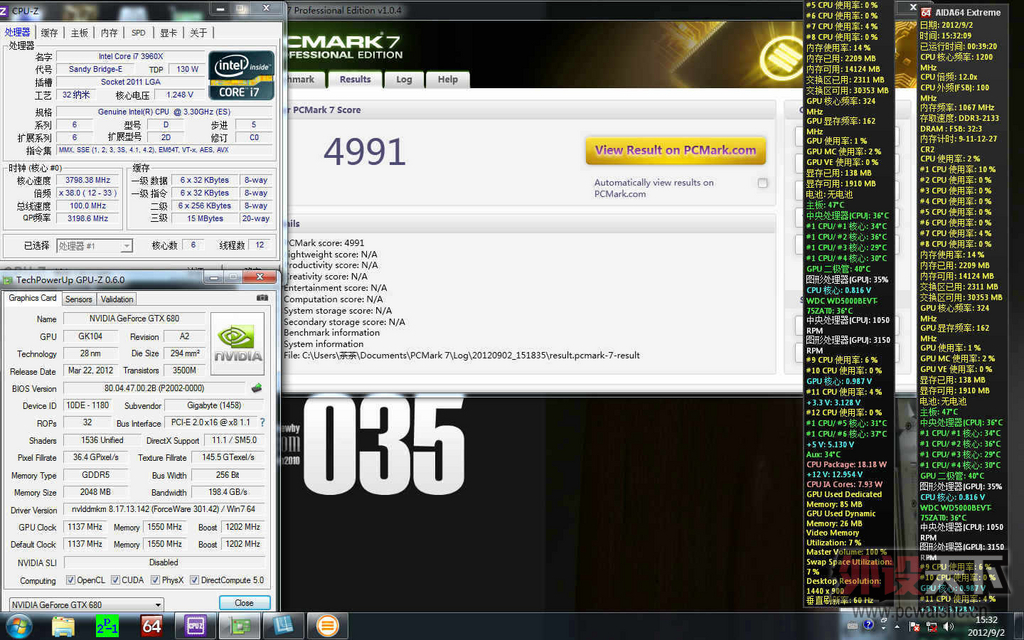

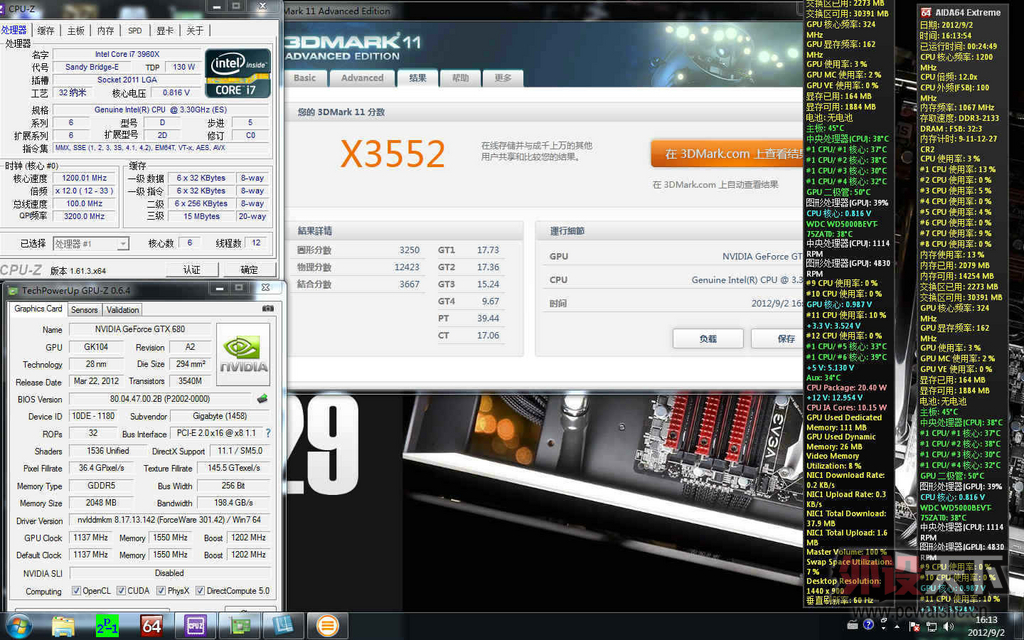

先来一些烂大街的跑分，由于只是默频下跑，性能是定死的，就不多解说了：

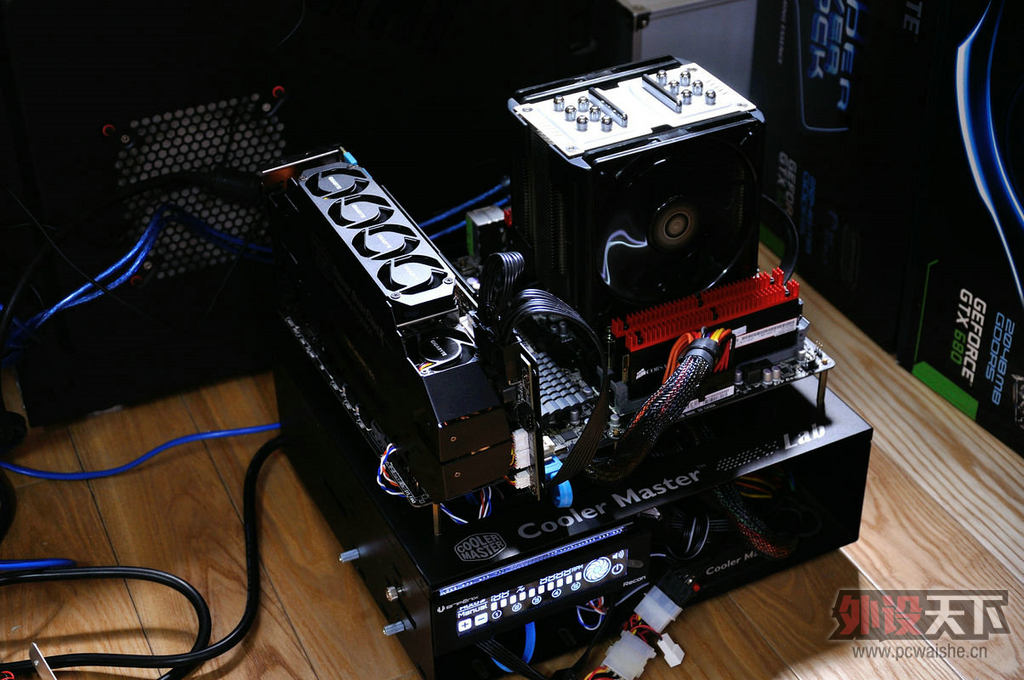

然后是显卡烤机测试，为避免机箱差异影响测试，烤机时我改用裸机平台：

室温为24.7度，烤机时CPU处于待机状态。

显卡满载，机器只运行面包圈时，整机功耗在280上下。

满载温度为65度，风扇转速6720。

简单总结：
作为技嘉显卡的顶级型号680SO，还是让我们看到相比前代产品有很多积极的改进。深色PCB，金属背板，一如既往的做工和用料，双BIOS设计。这些都让我们看到了旗舰级显卡应该有的样子，整张显卡的PCB设计应该来说非常用心。显卡散热器的做工也是没的说，除了没有镀镍基本挑不出做工上的缺陷。超大均热板+回流焊，从显卡散热器的角度用料基本已经是无以复加了。

但是在一些细节问题上还是有改进的空间。附件方面就显得较为简陋，由于这张卡重量非常夸张，应该效仿迪兰提供显卡千斤顶。显卡背板也相对偏薄，仅能起到保护显卡元件的作用。显存还是建议设计为4G比较好，毕竟是旗舰级的型号。

至于显卡的散热方案，虽然25度室温下65度的满载成绩不算差，但是付出的噪音代价显得相当不值得。个人觉得虽然这张卡已经尽可能的把散热器本体做到最强，鳞片也尽量做到密封，但是抽风式的方案的效率依然无法与正压吹风的方案没有可比性（对鳞片没有风压造成的）。投入带来的回报有些事倍功半，还带来噪音问题。风扇感觉应该是滚珠的，而且我是裸机测试，马达的嗡嗡声非常明显，高转速下也有较大的切风声。还不如回归之前双槽三风扇的静音流路线更加讨巧。

所以总体来说680SO给我的感觉是毁誉参半。显卡整体做工用料非常强，没有什么可以挑毛病的地方。显卡外观上技嘉也是做了积极的调整和改进。附件和部分细节处理稍显粗糙建议继续改进。但是散热方案对噪音控制的无视，令这张卡给人的印象大打折扣。

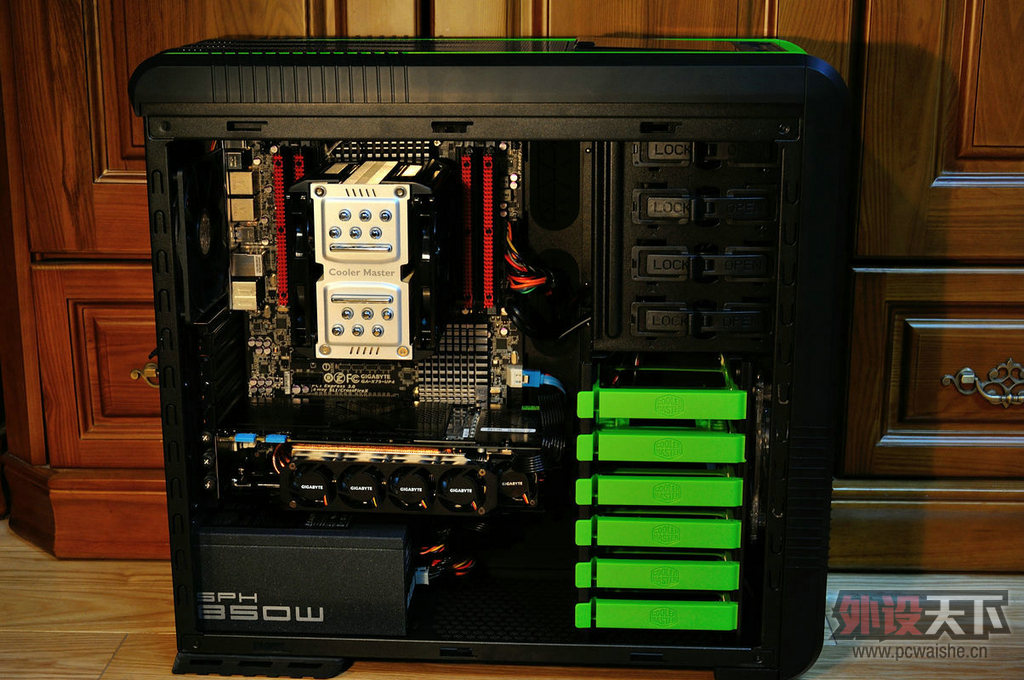

最后是惯例的图赏环节：
